В настоящее время все модели LADA (Lada XRAY, Vesta, Largus, Granta, Kalina, Priora, Niva 4×4) без исключения оснащаются АБС (антиблокировочной системой тормозов). В ходе эксплуатации автомобиля многие владельцы замечают, что на панели приборов загораются лампы ABS и ESC (при наличии этой системы). Разбираемся, как решить эту проблему и доработать конструкцию.

Обозначения индикаторов приборной панели

При пуске на приборке загораются практически все значки – таким образом проводится проверка работы лампочек. Некоторые водители считают, что это сообщения о неисправностях каких-либо систем Лада Приора.

№ на схеме	Обозначения индикаторов
1	Тахометр. Прибор измеряет частоту коленвала двигателя (обороты в минуту). Если стрелка заходит за красное значение, значит – мотор Лада Приора работает в опасном режиме;
2	Индикатор распределителя тормозного усилия. Сообщает о дефектах в работе этого узла;
3	Заряд АКБ. Если лампа горит во время работы двигателя, значит батарея разрядилась;
4	Левый поворотник. Знак мигает при аварийной сигнализации или включенном левом указателе;
5	Спидометр. Прибор сообщает скорость, с которой движется ваша Лада Приора в данный момент;
6	Аварийное давление смазки в моторе. Если знак горит во время работы силовой установки, значит в системе понижено давление, крайне не рекомендуется эксплуатировать мотор в таком состоянии;
7	Правый поворотник (смотрите №4);
8	Индикатор ручного тормоза. Горит желтым, если Лада Приора стоит на «ручнике»;
9	Температура антифриза в системе охлаждения. Рабочая температура мотора начинается от 90° и выше до красной отметки. При перегреве необходимо заглушить двигатель;
10	Уровень бензина в баке. Если уровень горючего приблизится к минимуму, топливный насос может сломаться;
11	Резервный уровень бензин. Индикатор загорается, когда осталось меньше 10 литров;
12	Клавиша для сброса суточного пробега и перехода между режимами индикации;
13	Аварийная сигнализация. Если вы запустили «аварийку», лампа будет мигать вместе со стрелками поворотников;
14	Неисправности в электроусилителе. Если в ЭУР появились дефекты, лампа будет гореть во время работы мотора;
15	Обозначение дальнего света. Активный индикатор сообщает о том, что вы перешли на дальний;
16	Наружное освещение. Система оповещает водителя о работе габаритов или ближнего света;
17	Неисправности в подушках безопасности. Если лампа горит после пуска, то есть большая вероятность, что подушки не сработают при столкновении;
18	Иммобилазйер. Звуковой сигнал и мигание говорят о том, что система иммобилайзера неисправна;
19	Экран компьютера. Здесь вы можете посмотреть информацию с БК, а также узнать общий и суточный пробег;
20	Обозначение не пристёгнутых ремней. Зуммер будет сигнализировать о нарушении в течение 90 секунд;
21	Тормозная система находится в аварийном состоянии. Чаще всего это изношенные колодки или недостаточное количество жидкости в системе;
22	Отключение определенной подушки;
23	Индикатор дефектов в работе ASB, тормозная система при это работает в штатном режиме;
24	Check Engine – в двигатели поломка, срочно требуется диагностика и последующий ремонт.

Проверка датчика уровня тормозной жидкости

Лада приора ремонт электро усилитель руля.

Основные элементы панели ВАЗ 2114

Для как можно лучшего понимания принципа работы ВАЗ 2114 следует разобраться с панелью приборов. Она является ключевым источником информации об автомобиле. Благодаря ей автолюбитель сможет получить любую информацию о функционировании всех узлов машины и её техническом состоянии. На панели приборов также отражается работа датчиков и всех прочих элементов.

Расположение

Приборная панель ВАЗ 2114 располагается таким образом, чтобы водитель смог увидеть все значки, а также лампочки. Для как можно более эффективного использования панели следует изучить её, а также расположение всех индикаторов и кнопок.

Ключевые элементы на приборной панели это:

1. Спидометр. Он позволяет узнать о текущей скорости. Датчик, который фиксирует скорость, располагается прямо в коробке передач. Погрешность спидометра — 5 км/ч.
2. Тахометр. Главная функция этого прибора — передача показаний числа оборотов в режиме реального времени. Тахометр получает информацию от бортового компьютера.
3. Указатель температуры ОЖ. ОЖ — это охлаждающая жидкость. Если температура станет слишком высокой, то необходимо прекратить движение, а после этого отключить двигатель. Ему необходимо остыть, иначе силовому агрегату потребуется дорогостоящий ремонт.
4. Табло с информацией об уровне топлива, залитом в бензобак. Если водитель видит цифру 0, то это означает, что бак пуст. Если же 1, то значит, что бак залит топливом до предела.

В самой верхней части располагается символ бензоколонки. Предназначение данного значка — предупредить водителя о том, что бак заполнен. Если же в нижнем углу (справа) загорелся оранжевый значок, то в баке находится менее 6 литров топлива.

Значок «канистра с каплей» показывает, что опустился уровень масла.

«Дворники и фонтан» — недостаточно омывающей жидкости.

«Термометр» — мало охлаждающей жидкости.

«Автомобиль с открытыми дверями» — какая-то дверь открыта.

«Знак с зачёркнутой лампочкой» — неполадки со стоп-сигналами.

«Круг и чёрточки сбоку» — износ колодок.

«Chec Engine» проблемы с двигателем.

Буква P — выключен ручной тормоз.

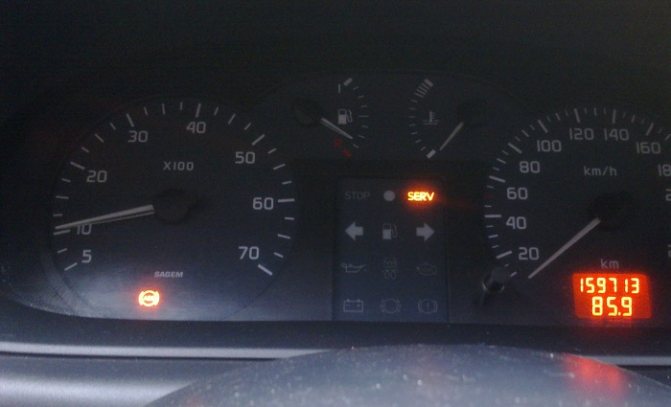

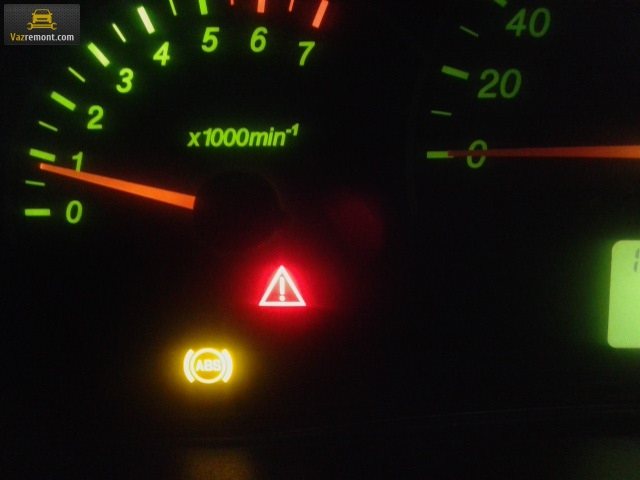

Горит восклицательный знак – что делать?

Мы заметили, что на автомобильных форумах часто появляются новые темы, где водители спрашивают про восклицательные знаки, который выводятся на панель Лада Приора. Они редко уточняют, в каком месте он горит, и что изображено на значке. В этом разделе мы собрали небольшой F.A.Q. Ниже перечислены все восклицательные знаки, которые могут загореться на панели приборов автомобиля ВАЗ 2170. Обозначения у этих значков следующее:

• Горит красный восклицательный знак в кругу (снизу). Индикатор указывает, что в тормозной системе автомобиля присутствуют неполадки. Обычно это низкий уровень тормозной жидкости. Долейте ее в бачок и, скорее всего, знак перестанет гореть. Если этого не произошло, то стоит проверить систему на наличие поврежденных компонентов. При зажигании индикатор загорается на 4 секунды, а потом гаснет.
• Горит красный восклицательный знак в треугольнике/кругу (сверху). В современных версиях вместо круга используется треугольник. Индикатор сообщает нам о дефектах в работе распределителя тормозных сил. Соблюдайте повышенную осторожность, если лампа горит во время движения.
• Восклицательный знак возле иконки руля. При длительном свечении указывает на неисправности в электроусилителе руля (ЭУР) Как и остальные значки, он загорается при зажигании и через несколько секунд гаснет, если система работает исправно.

Иногда причиной индикации становятся неисправности в электронике. Отходят клеммы, окисление контактов, дефекты в бортовом компьютере – вот несколько причин произвольного появления значков. Чтобы не нанести вред одной из систем, сначала проверьте электронную часть. Для этого достаточно демонтировать приборку на Лада Приора и посмотреть, надежно ли клеммы сидят в гнездах. Если загорелся индикатор тормозной системы, то сначала проверьте уровень жидкости в бачке, а только потом заливайте новый тосол.

В каких случаях нужно снимать панель приборов?

Демонтаж приборки Приора требуется для тюнинга или замены перегоревших ламп. ВАЗ 2170 относится к современным моделям, поэтому креплений на панели не много. Для разбора вам понадобится набор отверток. Не забудьте отключить «минус» АКБ.

Начинается процесс со снятия монтажного блока. Для этого необходимо прокрутить защелки на крышке предохранителей, а затем демонтировать ее;

Все современные автомобили оснащены датчиками ABS, которые включают вспомогательную систему управления тормозным усилием. Это одна из тонких систем, которая часто выходит из строя на бюджетных машинах. В Европе уже несколько лет производителей обязали оборудовать любые серийные автомобили этой системой безопасности, а изготовители дешевых автомобилей явно экономят на качественном ABS, устанавливая не слишком долговечные и практичные системы. Датчики этой системы установлены на всех четырех колесах, они приводятся в действие, когда происходит резкое торможение с блокировкой колеса. В данном случае система разблокирует колесо, дает ему провернуться и постепенно замедляет ход.

На деле оказывается, что дешевые АБС не только не помогают тормозить эффективнее, но и удлиняют тормозной путь. Есть еще одна серьезная проблем — после нескольких лет эксплуатации, когда автомобиль вышел за пределы гарантийного обслуживания, на многих машинах без причин загорается лампочка ABS. Во-первых, ездить с постоянно горящей на приборной панели лампочкой неудобно, а во-вторых, если четкое впечатление, что в автомобиле что-то не так. Интересно, что далеко не всегда горящая лампочка ABS означает именно проблему с антиблокировочной системой. Могут быть и другие неполадки.

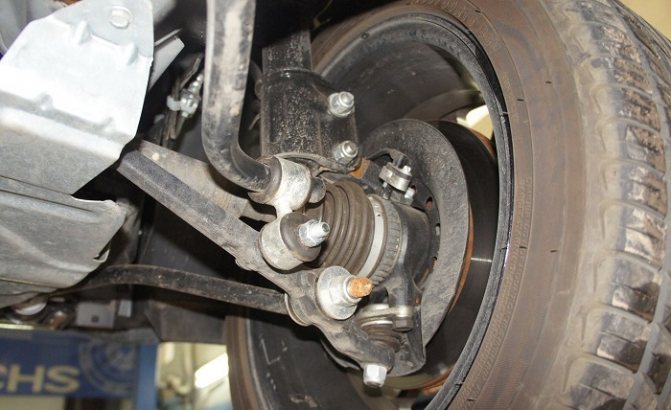

Замена датчиков АБС

Если причина неисправности не в проводке, а в самом датчике АБС, меняем его. Для этого сначала выворачивая винт крепления ключом Torx T30, а затем извлекаем жгут проводов датчика из кронштейна. На фото представлен автомобиль Лада Веста, на других моделях Lada работа выполняется аналогично.

Инструкция по замене датчика АБС переднего колеса:

Инструкция по замене датчика АБС заднего колеса:

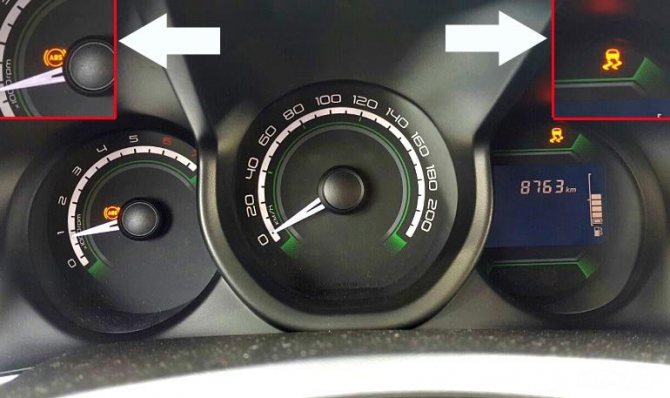

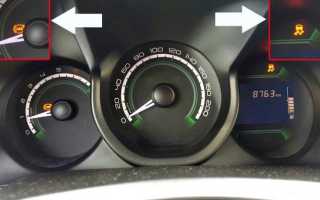

Почему вообще может загораться лампочка ABS?

В нормально работающем автомобиле этот индикатор показывает вам, что была произведена разблокировка колес. В данном случае все работает нормально, датчики уловили необходимость включения системы безопасности, инициировали ее работу и продемонстрировали водителю, что была произведена определенная помощь при торможении. Когда вы видите горящую лампочку ABS во время торможения, лучше отпустить немного педаль тормоза и перенять управление машиной на себя. Если же у вас дорогой технологичный автомобиль, можете довериться продуманным системам и позволить ABS+EBD сделать свою работу. В других случаях лампочка может гореть по таким причинам:

• датчики засорились, бортовой компьютер показывает, что следует прочесть диагностический код ошибки;
• на датчики попала грязь или ржавчина, что стало причиной ошибочного включения антиблокировочной системы;
• присутствует проблема в электрической бортовой системе, которая демонстрируется загоранием произвольных лампочек;
• вышел из строя ступичный подшипник, что вынуждает датчики по ошибке постоянно включать антиблокировочную систему;
• предохранители в блоке, отвечающие за систему ABS, вышли из строя и пропускают напрямую сигнал;
• произошла ошибка в компьютере, которая стала причиной загорания лампочки ABS.

Также иногда случаются неприятности с генератором и прочими элементами электрической цепи машины, которые могут вылиться загоранием лампочки диагностической системы или сигнальных ламп любого типа. К примеру, на автомобиля Volkswagen 2000-х годов производства лампочка антиблокировочной системы горит даже при ошибке в совсем других узлах. Потому самостоятельная диагностика является лишь частично допустимым методом решения проблемы, потому как зачастую под рукой водителя нет особых инструментов для хорошего исследования.

Как доработать конструкцию

Чтобы защитить жгут с проводами от воздействия окружающей среды можно использовать D-образный уплотнитель. Укладываем в него провода и заматываем изолентой. Укладываем все в гофру. Крышку, закрывающую разъем датчика АБС, обклеиваем по периметру этим же уплотнителем. Это предотвратит попадание влаги и грязи в район расположения датчика и разъема.

Внимание! При отказе АБС работоспособность тормозов сохраняется, но эффективность торможения снижается, что особенно опасно на скольком покрытии. Смотрите почему.

Фото: бортовой журнал MATUR777

Ключевые слова: датчики lada xray | датчики лада веста | датчики лада ларгус | датчики лада гранта | датчики лада калина | датчики лада приора | датчики 4х4 | безопасность lada xray | безопасность лада веста | безопасность лада ларгус | безопасность лада гранта | безопасность лада калина | безопасность лада приора | безопасность 4х4 | тормоза lada xray | тормоза лада веста | тормоза лада ларгус | тормоза лада гранта | тормоза лада калина | тормоза лада приора | тормоза 4х4 | датчики нива | безопасность нива | тормоза нива | универсальная статья

12

0

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Что можно проверить самостоятельно при загоревшейся лампочке ABS?

Первое, что вы можете сделать своими силами в такой ситуации, — это поехать на мойку и попросить качественно помыть колесные диски. Зачастую с помощью такой интенсивной промывки под напором удается очистить датчики ABS, находящиеся возле тормозных дисков. По дороге на мойку вы можете выполнить еще один простой тест. Разгонитесь до скорости 80-90 километров в час, закройте окна и выключите музыку. Если в таком режиме поездки вы слышите легкий или назойливый гул в области колес (передних или задних), вероятной причиной горящей лампочки будет выход из строя ступичного подшипника. Можно проделать и несколько других действий:

• осмотреть блок предохранителей и заменить тот модуль, который отвечает за работу антиблокировочной системы;
• при наличии возможности прочесть диагностический код ошибки и прочитать про него на форумах;
• специалисту, описав вашу ситуацию, а затем попробовать самостоятельно исправить ошибку;
• самостоятельно добраться до датчиков ABS, подняв авто на домкрат и сняв колеса, проверить их чистоту;
• осмотреть электронный блок управления, находящийся под капотом, проверить отсутствие в нем и на нем жидкости;
• лучшее решение — поехать на СТО и заплатить за диагностику антиблокировочной и электрической систем машины.

Последний шаг однозначно будет наиболее правильным, поскольку вы получите четкий ответ на свои вопросы, сможете определить бюджет ремонта и наличие серьезных неполадок. Только так можно полностью избавиться от проблем с горящей лампочкой диагностической системы и прочими непривычными способами поведения автомобиля. Достаточно просто подключить компьютерную диагностику с продвинутой программой и протестировать машину на предмет возможных ошибок. В течение нескольких минут вы получите нужную информацию и сможете заняться самостоятельным или профессиональным устранением проблемы.

Коды неисправности АБС (коды ошибок ABS)

Код	Описание кода
С0035	Отказ в цепи переднего левого ДСК или недостоверный сигнал
С0040	Отказ в цепи переднего правого ДСК или недостоверный сигнал
С0045	Отказ в цепи заднего левого ДСК или недостоверный сигнал
С0050	Отказ в цепи заднего правого ДСК или недостоверный сигнал
С0060	Отказ в цепи выпускного переднего левого ЭМК
С0065	Отказ в цепи впускного переднего левого ЭМК
С0070	Отказ в цепи выпускного переднего правого ЭМК
С0075	Отказ в цепи впускного переднего правого ЭМК
С0080	Отказ в цепи выпускного заднего левого ЭМК
С0085	Отказ в цепи впускного заднего левого ЭМК
С0090	Отказ в цепи выпускного заднего правого ЭМК
С0095	Отказ в цепи впускного заднего правого ЭМК
С0110	Отказ в цепи ЭВН
С0121	Отказ в цепи реле включения напряжения питания ЭМК
С0161	Отказ в цепи выключателя сигнала торможения
С0245	Ошибка при измерении частоты ДСК
С0550	Внутренняя неисправность ЭБУ
С0800	Напряжение питания ниже или выше рабочего диапазона

При неисправности с кодом С0035, С0040, С0045 и С0050 необходимо проверить электрическую цепь к соответствующему ДСК на замыкании или обрыв, а также напряжение питания этого ДСК.

При неисправности с кодом С0110 необходимо проверить напряжение питания на контакте второй колодки жгута к гидроагрегату. При коде С0121 — проверить напряжение питания на контакте третьей колодки жгута к гидроагрегату.

При неисправности с кодом С0161 проверить электрическую цепь к выключателю сигнала торможения на замыкание или обрыв.

На контакте 20 колодки жгута к гидроагрегату должно быть: — входное напряжение низкого уровня не более 0,3 U пит; — входное напряжение высокого уровня не менее 0,8 U пит.

При неисправности с кодом С0245 необходимо проверить крепление ДСК и зазоры между ДСК и ротором. Размеры зазоров: между датчиком скорости переднего колеса и зубцами его ротором должен быть 0,45-1,55 мм; между датчиком скорости заднего колеса и его ротором 0,2-2,3 мм.

При неисправности кода С0800 проверить напряжение питания на контакте 18 колодки жгута к гидроагрегату. Должно быть в пределах 10-16 В.

При неисправности с кодом С0060, С0065, С0070, С0075, С0080, С0085, С0090, С0095, С0550 заменить гидроагрегат.

Датчик абс автомобиля Приора, ставится возле колес. Он бывает передний и задний. Блок АБС ставится около двигателя справа, если открыть капот и стоять перед машиной. Когда горит АбС(ABC) на панели — значит в системе возникли неполадки. Для чего нужна эта система автомобилям? Абс влияет, на торможение машины, Приора с этой системой тормозит в 2 раза быстрее чем без нее. Колеса тормозят небольшими порциями — вымеряемыми компьютером. Изначально в 2008 году были машины без нее. Читайте статью до конца и узнаете, какая ошибка, за что отвечает и почему загорелся и не работает АБС. Приора имеет датчики и блок ABS. Выход из строя каждой запчасти, влечет проблемы. На приоре насчитывается 18 ошибок принадлежащих системе торможения.

ABS включается хаотично, лампочка моргает или периодически загорается

Одна из самых сложных форм поломок — это постоянное моргание лампочки ABS. Это значит, что датчики антиблокировочной системы посылают неверные сигналы в компьютер, который, в свою очередь, отдает прочие неверные команды системам и модулям автомобиля. Многие предпочитают в таких случаях просто отключать систему антиблокировки, поскольку могут произойти неприятные случаи. К примеру, включение ABS на скорости 90 километров в час при легком торможении способно вывести из строя ходовую часть машины и способствует полной потере контроля над управлением. Лучше поступать следующим образом:

• привезти машину на диагностику в сервис, выяснить причину хаотичной работы оборудования;
• для отечественных машин, оснащенных примитивным средством против блокировки лучше сразу отключить систему;
• сложные конструкции и бортовые электронные системы иномарок придется перепрошивать для ремонта;
• на некоторых машинах проще будет найти проблему и устранить ее, чем отключать антиблокировку;
• нужно иметь в виду, что не всегда причиной загорания лампочки АБС является именно эта система, проблемы могут быть разные;
• в процессе диагностики лучше проверить всю бортовую электрическую систему и оборудование.

Выложив определенную сумму за обследование машины, вы сможете получить правильные ответы на важные вопросы. Иногда загоревшаяся на панели лампочка может перерасти в полноценный ремонт важных агрегатов и узлов автомобиля, потому потратить придется немало. Но в большинстве случаев эта проблема решается не так дорого. Стоимость ремонтных работ зависит, конечно, от марки и модели машины, от цены запчастей. Если датчик ABS для отечественного авто стоит от 600 рублей, то японский внедорожник затянет на замену одного такого датчика больше 10 000 рублей. Предлагаем посмотреть видео о решении подобной проблемы с помощью компьютерной диагностики:

Как отремонтировать проводку

Обрабатываем специальным средством для очистки электрических контактов (например, графитной смазкой) и очищаем контакты от окислов. Очищаем датчик скорости вращения колеса и поверхность вокруг датчика от грязи.

Внимание! Не приближайте датчики АБС к магнитам, это может вызвать его повреждение.

Подводим итоги

Проблемы с АБС — это в любом случае не слишком приятные происшествия. Лучше оставаться в стороне от различных неполадок, пытаться эксплуатировать автомобиль по требованиям и советам производителя. Но иногда это оказывается невозможным, потому необходимо иметь на примете хороший сервис, способный помочь в разных ситуациях. Обратившись в официальный сервисный центр с данной проблемой, вы можете стать жертвой чрезмерно скрупулезного подхода к диагностике и получить огромные затраты на ремонт.

Впрочем, иногда проблему с датчиком ABS и горящей лампочкой этой системы можно решить и самостоятельно. Воспользуйтесь советами, описанными выше в публикации, чтобы понять все особенности того или иного метода устранения неполадок. Предупреждаем, что отключение ABS полностью невозможно произвести самостоятельно. Бортовой компьютер либо просто не даст завести машину, либо начнет вести себя неадекватно, выдавая каждый раз новые коды ошибок диагностической системы. Сталкивались ли вы с неверной работой датчиков ABS и постоянно горящей лампочкой?

У многих автовладельцев возникают такие ситуации, когда на панели приборов загорается восклицательный знак. На разных моделях автомобилей он может быть разных форм и цветов — и жёлтым, и красным, и белым, в квадратике, в кружке, в треугольнике. Но в любом случае он обозначает, что машину необходимо проверить.

Нужно сказать, что не всегда такая проверка требует визита в автосервис. В большинстве случаев понять, почему горит восклицательный знак и что происходит с автомобилем, можно и самостоятельно.

Из этой статьи вы узнаете:

Как работают значки на панели приборов

Чтобы понимать, что происходит с автомобилем, для начала автовладельцу необходимо понимать, как работают значки на панели приборов (пиктограммы) и как они сигнализируют о неисправностях.

На разных автомобилях на панели приборов может выводиться множество различных значков, информирующих водителя о работоспособности той или иной системы. Это и тормозная система, и антиблокировочная система тормозов, и система стабилизации при движении, и система заряда аккумулятора, и система подушек безопасности, и система измерения давления в шинах, и вспомогательные системы вроде круиз-контроля.

При каждом запуске двигателя, все значки на панели приборов должны загореться и через секунду-две погаснуть — тем самым показав, что лампочки в значках не перегорели, сами значки работоспособны, а системы, которые ни отслеживают – исправны. Если при запуске двигателя все значки погасли, а какой-то один или два остались гореть – значит, система, которую они отслеживают, требует проверки.

Иногда возможно появление значков на панели приборов прямо во время движения автомобиля. Чаще всего это означает, что автомобиль требует срочного вмешательства сервисменов и водителю необходимо срочно остановиться и заглушить двигатель.

Так же на некоторых моделях автомобилей значок «восклицательный знак» может не гореть постоянно, а периодически загораться и гаснуть – «моргать».

Особенности системы

Состоит АБС из двух частей – электронной и механической. «Cлабое» звено в ней — электроника. Она чувствительна, поэтому даже малейшие негативные воздействия приводят к перебоям в работе.

В авто, который оснащен АБС, имеется механизм оповещения, сигнализирующий о прекращении работы. И делает это он путем сигнальной лампы на приборной панели.

При включении зажигания эта лампа загорается, поскольку происходит самодиагностика. Система проверяет свою работоспособность, и если нарушений не замечено, лампа гаснет, указывая на то, что АБС – в рабочем состоянии.

Но водители сталкиваются с тем, что сигнальная лампа АБС загорается во время движения, причем происходить это может только при определенных условиях. У одних сигнал может вообще не гаснуть, у других лампа загорается только при достижении определенной скорости. Загоревшаяся сигнальная лампа вводит в замешательство владельцев, и причина этому проста – ABS работает с тормозами и неисправность системы они воспринимают, как появление проблем с тормозной системой, что ошибочно.

АБС – дополнение к тормозной системе авто, которое повышает ее эффективность. Поэтому даже при неисправности ABS автомобиль сохраняет возможность тормозить, но к работе тормозов нужно привыкнуть.

Антиблокировочная система построена так, что при обнаружении неисправности, она сразу же полностью отключается, чтобы не оказывать никакого влияния на работу тормозов.

Автолюбители возникшую проблему АБС решают: извлекают предохранитель, отвечающий за работу системы, и откладывают устранение неисправности до подходящего случая. Но так сделать не получится, если на машине установлен ряд систем безопасности и часть из них построена на АБС. В таком случае продолжить движение не удастся, поскольку электроника из-за неисправности заблокирует работу ряда узлов и систем. Лучше не откладывать устранение причины неисправности антиблокировочной системы.

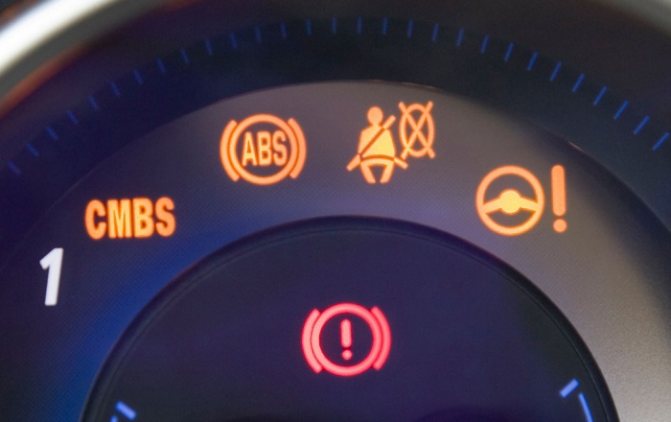

Что означает значок «восклицательный знак»

В подавляющем большинстве автомобилей значок «восклицательный знак» на панели приборов означает проблемы в тормозной системе автомобиля. Нередко он загорается в паре со значком, обозначающим работу системы «ABS» и системы стабилизации автомобиля (если они есть). Появление этих значков на панели приборов для водителя означает, что в тормозной системе может быть неисправность и доверять тормозам нельзя.

Неисправность в тормозной системе автомобиля входит в перечень неисправностей, с которыми эксплуатация автомобиля запрещена «Правилами дорожного движения». Кроме того, самому водителю должно быть понятно, что езда с возможно неисправными тормозами может привести к самым печальным последствиям.

Если значок загорелся сразу после запуска двигателя – водителю лучше отложить поездку и заняться проверкой тормозной системы автомобиля. Если же значок загорелся прямо во время движения – водителю необходимо срочно остановиться и проверить тормозную систему.

Причины загорания контрольной лампы

Об исправности системы водителю сигнализирует значок АБС, расположенный на приборной панели. Если лампочка ABS периодически загорается при движении или горит постоянно, это значит, что электроника сообщает водителю о возможных сбоях в работе. Причины возникновения неисправности:

1. Отказ электромагнитных сенсоров, регистрирующих замедление колёс.
2. Неисправность ЭБУ.
3. Плохой контакт в разъёмах или разрыв соединительных проводов.
4. Загрязнение или повреждение зубчатого колеса на приводе.

Причины загорания значка ABS могут быть вызваны мгновенным или систематическим механическим воздействием, выходом из строя электронных компонентов. Если лампа загорелась на скорости после наезда на препятствие или большой камень, возможно повреждение соединительных проводов, сенсора или венца ступицы. На панели приборов пиктограмма ABS и восклицательный знак могут мигать или гореть постоянно. В последнем случае возможна серьёзная поломка, устранить её в дороге невозможно.

Внимание! При езде по бездорожью на датчики возможно налипание грязи. Если в ней есть металлические вкрапления, они могут искажать сигналы сенсора, которые ЭБУ воспримет как ошибку, а в машине будет гореть индикатор неисправности датчика ABS

Причины появления значка

Чаще всего причиной неисправности тормозной системы автомобиля является падение уровня тормозной жидкости. По этой причине на некоторых автомобилях значок «восклицательный знак» может «моргать» — в зависимости от условий движения (тормозная жидкость в бачке плещется, из-за чего её уровень становится то ниже, то выше).

Уровень жидкости может упасть по нескольким причинам, к примеру: из-за появления течи жидкости, из-за сильного износа тормозных колодок, или из-за испарений при длительной эксплуатации без замены (замена жидкости по регламенту должна производиться не реже, чем раз в два года).

Ещё одной причиной появления значка может стать значительное понижение давления в тормозной системе, которое создаётся вакуумным усилителем тормозов. В этом случае необходима диагностика вакуумного усилителя.

Пиктограмма на панели приборов может загореться так же и в случае повреждения самой системы оповещения о неисправностях. То есть, если датчик работы тормозной системы перестаёт работать – он сообщает об этом водителю.

Причиной появления значка «восклицательный знак» может стать так же и неисправность ручного тормоза — стояночной тормозной системы автомобиля. К примеру, может некорректно работать датчик положения «ручника», или сам «ручник» может оказаться «не до конца выключен».

Стоит сказать, что во многих современных автомобилях присутствует встроенный компьютер с обширными возможностями, среди которых, кроме настройки функций автомобиля и управления системой мультимедиа присутствует так же и раздел экспресс-диагностики, в котором выводится информация о состоянии машины. При появлении какого-либо значка на панели приборов, водителю будет не лишним заглянуть и в этот раздел, там можно узнать о проблеме более подробно.

Замена блока ABS

Для ремонта нужно приготовить:

Порядок работы с Приорой таков:

1. Застопорьте машину и приподнимите ее. Отключите минус от аккумулятора.
2. Из тормозного шланга цилиндров слейте тормозную жидкость.
3. Открутите тормозные трубки, подведенные к блоку. Всего их 6.
4. Отщёлкните фиксатор питания, отсоедините провода.
5. Открутите гайки крепежа к кузову автомобиля.
6. Медленно потяните блок, достаньте его.
7. Установите блок, подключив все в обратном порядке. Не забудьте прокачать воздух в тормозной системе.

Что делать, если значок появился

Первое, что необходимо сделать водителю при появлении значка «восклицательный знак» — это отложить свою поездку (или остановиться, если значок появился во время движения).

Затем нужно постараться понять, из-за чего значок появился. Для этого нужно:

• Зайти в раздел «информация о состоянии машины» бортового компьютера (если он есть) и найти там причину появления значка;
• Проверить уровень тормозной жидкости в бачке под капотом, при необходимости долить жидкость;
• Проверить разъём датчика уровня тормозной жидкости (снять и почистить), случается, что под кожух разъёма попадает грязь или его заливает тормозная жидкость;
• Проверить положение ручного тормоза и его концевик, несколько раз затянуть и отпустить ручной тормоз;
• Проверить состояние тормозных колодок (если это позволяют колёсные диски), большой износ колодок может быть причиной низкого уровня тормозной жидкости;
• Проверить работу тормозов нажатием на педаль (если очень мягкая или очень тугая – на машине лучше больше не ездить до устранения неисправности);
• Если самостоятельно определить причину появления значка «восклицательный знак» не получается – лучше вызывать эвакуатор и везти автомобиль в автосервис, либо постараться найти хорошего мастера-диагноста по вызову;
• Если ближайший автосервис далеко и мастеров по диагностике нет – можно попробовать самостоятельно прочитать ошибки через диагностический разъём автомобиля, через специальный Bluetooth или Wi-fi адаптер. К примеру, очень удобным и популярным является адаптер ELM-327, который можно заказать с доставкой на дом;

Если горят два значка, «восклицательный знак» и ABS

Часто бывает такая ситуация, когда на панели приборов загорается сразу два значка, к примеру «восклицательный знак» и значок ABS (или значок системы стабилизации в виде «машинки на кривой дорожке»).

Так как тормозная система автомобиля, зачастую, очень тесно связана с системой ABS (антиблокировочной системой — Anti-lock Braking System) и системой стабилизации движения, то при появлении неисправности в одной из этих систем, вторая может так же переставать работать и/или принудительно отключаться бортовым компьютером. Поэтому, в случае появления сразу двух значков на панели приборов, искать неисправность придётся сразу в двух системах.

Если после поиска неисправности в тормозной системе значки на панели не пропали, значит, придётся её искать в системе ABS (или системе стабилизации). Правда, нужно оговориться, что простым осмотром найти неисправность в системе ABS или стабилизации очень маловероятно, поэтому при появлении сразу двух значков лучше всего сразу обратиться в автосервис (или самостоятельно прочитать ошибки).

Причины отказа системы ABS и что делать

Попадание воды в контакты блока управления АБС

Находим под капотом блок управления системой. Он обычно выглядит как прямоугольный железный ящик с несколькими металлическими трубками. Их может быть пять или четыре штуки. Это блок антиблокировочной системы.

К нему подключается разъём питания и контроля – большой штекер, он один подходит к корпусу, не перепутаете.

Отсоединяем минусовую клемму аккумулятора и отключаем этот разъем от блока управления АБС. Проверяем на его контактах наличие влаги или механических повреждений. Были случаи, когда они отгнивали, разрушались от старости и воды, несмотря на влагозащитный кожух разъема. Он может быть поврежденным, так вода проникает внутрь.

Если обнаружите внутри влагу – продуйте и просушите штекер, контакты как на нем самом, так и на блоке управления. Если есть видимые повреждения контактов штекера – только его замена, если на контактах ЭБУ АБС – то обращаться к специалистам, которые смогут заменить разъем.

Блок предохранителей

Это самое простое, что может проверить самостоятельно простой водитель, если загорится лампочка ABS. Их желательно проверять в первую очередь – это проще всего. Вытираем руки и лезем под капот, ищем монтажный блок – пластиковая коробка с предохранителями и реле.

Открываем её, переворачиваем верхнюю крышку. На ней, обычно, написаны, где и какие предохранители находятся в блоке. Находим надпись «АБС» («ABS»)

и по схеме ищем предохранитель, который отвечает за эту систему.

Проверяем предохранитель. Обычно в монтажном блоке должны находится запасные предохранители, если машины совсем новая. Если таких нет, то можно воспользоваться соседним предохранителем. Например, вынуть из гнезда включения вентилятора, клаксона, или других, менее важных систем, которые точно работали. И вставить вместо старого предохранителя АБС.

Грязь и снег

Далее проверка немного усложняется. Датчики находятся на ступицах колес. Между ними и шестерней, её еще называют кольцом АБС, может налипнуть снег или грязь. Они перестают считывать скорость вращения, загорается ошибка ABS.

Самостоятельно очистить будет проблематично, но можно. Снимаем датчик, и осматриваем на частоту зубья кольца и его посадочное место.

При необходимости очищаем. Если снег или вода, то после продолжительной поездки лампочка должна потухнуть. Если продолжает гореть, то переходим к следующему этапу проверки.

Провода датчиков

Часто они перетираются колесами или поворотными механизмами. Потому что находятся рядом с вращающимися элементами ходовой. На них могут сломаться крепления, проводка будет болтаться, задевая все подряд.

Так как мы уже подняли машину на домкрат, осматриваем эти провода. Как я говорил, датчики вкручены в ступицы каждого колеса или закреплены на них. Поэтому нужно осматривать все четыре отдельно.

Провода могут достигать одного метра. Ваша задача осмотреть их целиком. На них могут быть потертости, микротрещины и другие повреждения. Колпачки контактов тоже могут быть порванными. Если нашли дефекты проводки – меняем их, лампочка АБС должна потухнуть.

Датчики ABS

Они могут повредиться. На них налипает стружка – «выработка» от зубчатых колец.

На самом разъеме подключения провода к датчику могут окислиться контакты. Это приведет к плохому соединению. Блок управления не «видит» датчик в системе и выдаст ошибку на приборную панель.

Если есть возможность самостоятельно выкрутить датчики из ступиц

– визуально проверяем их состояние. Очищаем от стружки, если есть таковая. Есть повреждения – меняем датчик.

Снимаем колпачки подключения проводки к датчикам. Проверяем на предмет окисления и целостности контакта.

Если они зеленые – чистим от окислов, разрушились – меняем провод с разъемом либо датчик.
