В мире нет ничего совершенного. Особенно хорошо это становится понятно, когда дело касается доработки (модернизации) печки на ВАЗ 2110. Мерзнуть в машине зимой не хочется никому, не говоря уже о покрывающихся льдом стеклах. Доработка печки ВАЗ 2110 становится для автомобилистов не просто сиюминутной прихотью, а жестокой необходимостью, продиктованной суровыми русскими морозами.

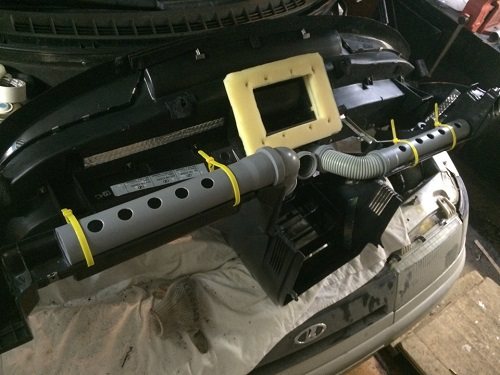

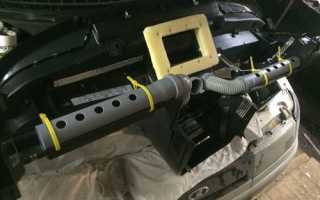

Доработка печки ВАЗ 2110

Для того, чтобы противостоять несовершенству мира в лице отопительной системы ВАЗ 2110, достаточно будет вооружиться тюбиком силикона либо герметика, монтажной пеной, простым слесарным инструментом, а также некоторой долей терпения. Без теоретических основ, конечно же, тоже никуда.

Доработка печки, простейшие приемы

Модернизация печки ВАЗ 2110-2112 — процесс основательный и многогранный. Если у вас нет времени или возможностей полноценно переделывать печную систему, а положительный результат нужен в кратчайшие сроки и с минимальными усилиями, ибо зима уже, вот-вот, почти что на носу — можно попробовать прислушаться к следующим советам.

1. 1. Увеличить воздушный поток печки для обогрева ног передних сидений в салоне проще всего перекрыв печные каналы для задних. Подойдет любое подручное вам средство. Тем самым вы жертвуете комфортом ваших пассажиров, но так ли это важно, если, к примеру, вы предпочитаете ездить одни;
2. 2. Аналогичного результата можно добиться, перекрыв воздушные каналы печи центрального дефлектора, вырезав подходящую заглушку из листа алюминия. Очевидно, что в таком случае увеличивается тепловой поток, направленный на боковые стекла и прочие печные каналы в авто.

Заслонка печки десятки

1. 3. Зачастую, штатных уплотнителей дверей ВАЗ 2110 для надежной звуковой и теплоизоляции недостаточно. Простая проклейка по периметру дополнительной изоляционной ленты (например, от K-Flex) может существенно улучшить комфорт внутри салона ВАЗ с минимальными временными и денежными вложениями;
2. 4. Замена 5 дырочного термостата на более современный 6 дырочный, управляющих системой охлаждения двигателя и отопления в автомобилях ВАЗ. Данные термостаты полностью взаимозаменяемы, потому проблем возникнуть не должно. 6 дырочный термостат технологически более совершенен, потому и нагрев печного радиатора в автомобиле будет проходить эффективнее. Стоит подобное удовольствие около 350 руб.

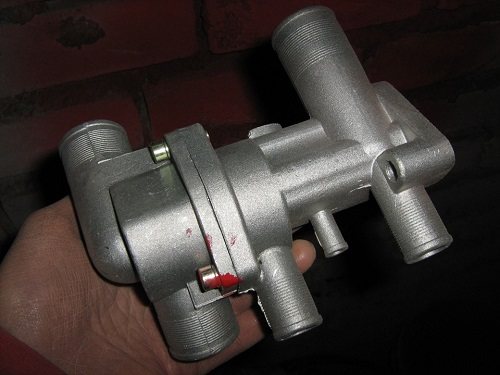

Модернизированный термостат

Не греет печка на ВАЗ 2110? Замена моторедуктора заслонки отопителя

Работа заслонки печки ВАЗ 2110

Видео «Руководство по замене моторедуктора заслонки»

Канал В гараже у Сандро представил инструкцию по смене моторедуктора заслонки в гаражных условиях.

Штатная печка на автомобиле Ваз 2110 обладает незначительными недостатками, такими как плохо осушивает запотевшие окона, в дождливую погоду, слабый обогрев ног водителя и пассажира. Но данные недостатки при большом желании и наличии свободного времени можно исправить.

Для этого вам понадобится небольшой набор инструментов и недорогие материалы:

1. Немного шумоизоляции
2. Монтажная пена
3. Пластиковая гофра
4. Баночка из под кофе
5. Моделин (противоскрипный материал)
6. Сеточки из колонок или что-то другое для изготовления решетки
7. Канализационная труба
8. Набор инструмента, выкрутки, плоскогубцы, ключи, пилка по металлу (пластмассе)

Почему печка не дует в ноги ваз 2111,2110

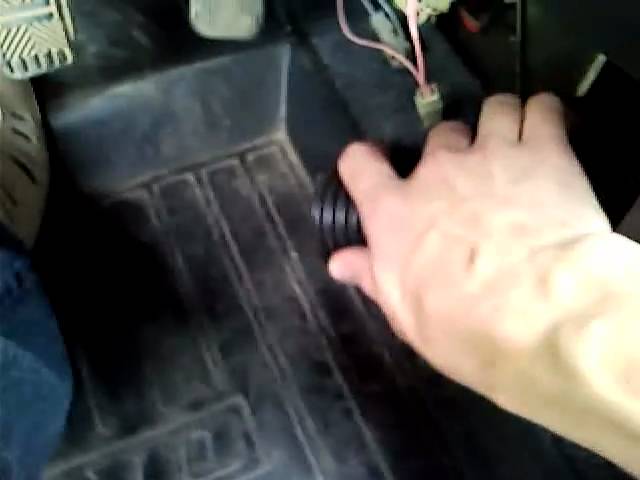

Обдув ног Ваз 2112, 2110

Снятие отопителя ВАЗ 2110-21111, микро редуктор — регулировка.

Доработка системы воздуховодов печи ВАЗ, разбираем штатную установку

Если у вас есть немного времени и желания, доработка печки ВАЗ 2110 может быть выполнена куда более основательно, а именно:

• уплотнение щелей передней панели воздуховодов торпеды;
• модернизация печной заслонки авто;
• модернизация системы обогрева задних сидений и ног водителя, прокладка гофрированных отопительных каналов.

Все это непременно обернется вам должным результатом и существенной теплоотдачей печи, но для начала следует снять приборную панель вместе с торпедой и воздуховодами отопителя, для чего необходимо:

1. 1. Демонтировать крышку облицовки тоннеля пола и воздуховоды отопления салона ВАЗ 2110, а затем и сам корпус, прикрученный саморезами ко дну вашего автомобиля;
2. 2. Чтобы снять панель приборов изначально необходимо будет демонтировать вещевой ящик, открутив его с петель и отключив плафон освещения бардачка;
3. 3. Через образовавшуюся нишу откручиваем крепежные болты панели приборов;
4. 4. Открутив все крепежные саморезы панели в верхней и нижней ее части, а также на кронштейне контроллера, наконец, можем снять приборную панель с посадочных шпилек;
5. 5. Для того, чтобы извлечь панель из салона авто, необходимо будет отключить электрические разъемы подключения приборов.

Замена моторчика печки (вентилятора отопителя) ВАЗ 2110, 2111 и 2112

Разновидности дополнительного обогревающего устройства

Если владелец российского транспортного средства задумывается над тем, как поставить дополнительную печку на ВАЗ-2110, то, в первую очередь, он должен знать о том, что практическое большинство существующих сейчас конструкций врезаются непосредственно в стандартную систему охлаждения силового агрегата. Распределение нагретого воздушного потока по салону осуществляется за счёт встроенного электрического вентилятора.

Дополнительная печка в салон ВАЗ-2110 может быть приобретена в магазине, однако, в целях экономии, такой агрегат можно сделать своими руками. На самом деле, в автомагазинах продаются абсолютно разные виды дополнительных отопителей. В зависимости от бюджета и предпочтений автомобилиста можно выбрать как маленькие, так и довольно габаритные конструкции. Правда, далеко не все представленные модели могут быть размещены в десятке без ущерба комфорту пассажиров. Свободного места в машине отечественного производства немного, поэтому, выбирая агрегат, предварительно следует определиться с местом его будущей установки.

Если автовладелец принял решение установить дополнительную печку под сиденьем пассажира, то приобретаемое устройство не должно быть шире 33 см, выше 20 см и иметь глубину, не превышающую 25 см.

Если выбирать оптимальное место для расположения дополнительного обогревателя, стоит остановиться на участке авто, находящемся между сидений (агрегат займёт место тоннеля), или непосредственно под передним сиденьем пассажира.

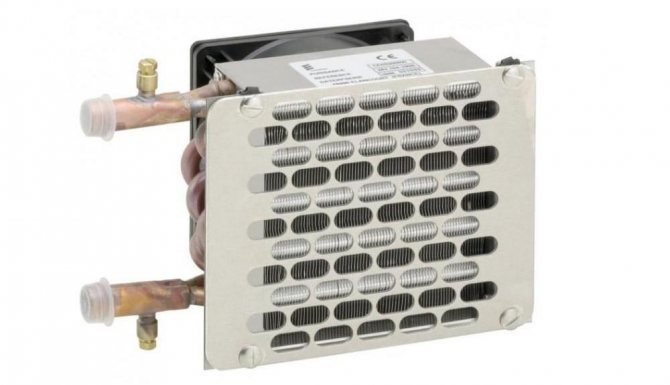

Ввиду всех перечисленных условий самодельный дополнительный отопитель ВАЗ-2110 должен быть автономным компактным агрегатом. Среди наиболее популярных моделей стоит отметить товары компании ТехноМастер, выпускаемые в Тольятти. Стоимость такого устройства колеблется в пределах 2500–3000 руб. Неплохим качеством отличаются продукты Гелиос, Ксерос и Зенит, принадлежащие фирме Эберспехер. Их стоимость только на несколько сотен может превышать ранее указанные модели.

Если автовладелец решил не тратить время и не модернизировать штатную печку ВАЗ-2110, а расположить в салоне новое дополнительное устройство, при выборе конструкции следует внимательно изучить характеристики и размеры дополнительного приспособления.

Уплотнение щелей передней панели воздуховодов торпеды

Основная проблема хорошего обдува боковых стекол заключается в наличии большого количества щелей в системе воздуховодов торпеды, которые следует всего лишь уплотнить, снизив тем самым потери тепла и заметно повысив давление потока воздуха для обдува боковых стекол автомобиля.

Прокладка каналов отопителя

Вам понадобится силикон либо антискрип (моделин). Уплотняем по периметру все щели в верхней и нижней части торпедной панели. Также не забываем “просиликонить” все крепежные отверстия. На этом первый этап работы можете считать оконченным.

Если сломался моторедуктор или отопитель

В большинстве случаев данный элемент не подлежит ремонту, куда проще его заменить. Сделать это очень просто, и сейчас мы рассмотрим последовательность. Если плохо греет печка ВАЗ-2110, термостат и помпа не причем, а также нет воздушной пробки, воздух все равно дует холодный или еле теплый, то придется менять моторедуктор. Для этого снимаем стеклоочистители и демонтируем «жабо» (нужно выкрутить три винта). Дальше отсоединяем все провода, которые подходят к моторедуктору и снимаем его. Дальше просто подсоединяете новую деталь и при помощи товарища осуществляете регулировку воздуха, поступающего в салон.

Иногда имеет смысл проверить непосредственно отопитель. Он ломается довольно редко, но от этого никто не застрахован. Чтобы убедиться в его неисправности или нормальной работе, необходимо снять основной дефлектор. Затем вам нужно разогнуть крепежные элементы. Отодвигать заслонку удобней со стороны моторного отсека. Большое количество накипи, точно так же, как и механическое повреждение (трещина, дырка и т. п.), говорит о том, что понадобится замена. Помните о том, что если плохо греет печка ВАЗ-2110 (инжектор, 8 клапанов) и дело в радиаторе, то вам понадобится полностью разобрать печку для того, чтобы его заменить. Сделать это не так просто, но при должном усердии и свободном времени это можно осуществить самостоятельно.

Модернизация печной заслонки ВАЗ

Проблема, связанная с печной заслонкой, заключается в недостаточном уплотнении щелей в корпусе. В результате, не зависимо от положения заслонки, поток теплого воздуха существенно теряется, проходя не там, где нам бы этого хотелось.

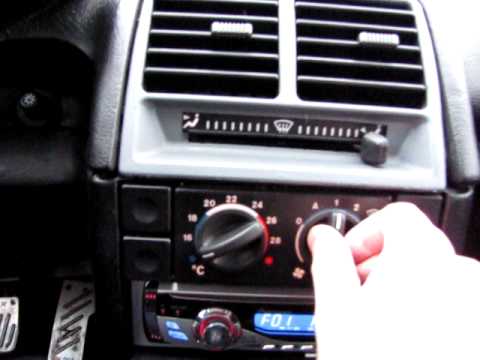

Модернизация печной заслонки

Бороться с этим можно установкой дополнительного уплотнителя (хорошую службу вам сослужит все тот же моделин и двухсторонний скотч). Сняв заводской уплотнитель, полностью проклейте весь корпус задвижки, ликвидируя щели. Также обклеиваете и саму заслонку. Тем самым вы существенно снизили потери в потоке воздуха, направленного в лицо водителю, в ноги и на лобовое стекло.

А вот, чтобы заделать щель в начале канала для обдувки водительского стекла, обычного уплотнителя будет недостаточно. Рекомендуется воспользоваться монтажной пеной, надежно загерметизировав нежелательные воздушные каналы, тем самым ликвидировав существенные потери.

Неисправен температурный датчик

Достаточно часто встречается проблема следующего содержания: вы не можете корректно отрегулировать температуру в салоне, так как датчик, который находится около лампы освещения, вышел из строя или не откалиброван. Чаще всего проблема заключается в выходе из строя блока управления, а также неверного положения заслонки. К счастью, все это достаточно просто решается, потребуется лишь немного времени и инструмент. Первым делом стоит диагностировать исправность температурного датчика. Сделать это можно следующим образом: переводите ручку управления отопления в одну сторону, а затем в противоположную. При этом температура поступающего в салон воздуха должна изменяться.

Если температура изменяется, но все равно плохо греет печка ВАЗ-21102, то дело не в контроллере. В случае, когда нет никаких изменений, имеет смысл заменить датчик или же просто попытаться его отключить и проверить работоспособность отопителя. Если контроллер выключить, то в салон будет поступать воздух такой температуры, которая была установлена на электронном блоке. Если говорить простыми словами, то так вы сможете отключить режим «А» на вентиляторе. Ну а сейчас давайте пойдем дальше и рассмотрим еще несколько неисправностей печки на «десятке».

Модернизация системы обогрева задних сидений и ног водителя в автомобилях ВАЗ

Прокладка гофрированных отопительных каналов

Что касается модуля распределения воздушных потоков в ноги водителю, пассажиру на переднем сидении и в заднюю часть салона, тут тоже есть свои заводские огрехи. Связаны они также с недостаточным уплотнением щелей. Бороться можно при помощи моделина либо силикона, как и в случае с торпедой, если вы не хотите нарушать заводскую эстетику деталей.

Обдув ног задних пассажиров

Куда же проще и надежнее будет срезать злополучную елочку, распределяющую воздушные потоки, и использовать три отдельные гофротрубы по 40 мм для отопительных каналов. Что вы выигрываете в данном случае:

• получаете надежную герметизацию каналов;
• три гофрированных шланга занимают куда меньше места, что существенно упрощает доступ к системе электропроводки ВАЗ 2110, расположенной там-же (проводов действительно очень много и доступ к ним крайне затруднен).

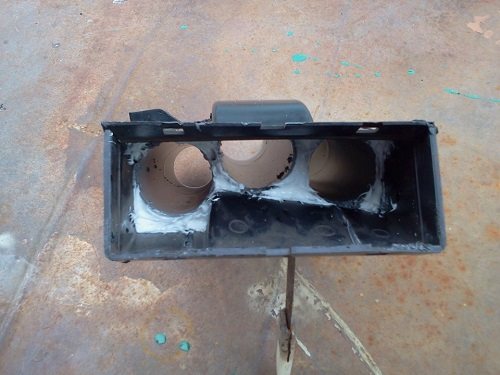

Прокладка гофр для отопителя

Перегородки старой системы распределения воздуха также удаляем. Шланги уплотняем при помощи монтажной пены. Следует также учитывать то, что фактурное внутренние покрытие гофрированного шланга может стать причиной свиста и завывания воздуха, потому не делаем трубопроводы сильно большими.

ВАЗ 2110 печка дует холодным, почему?

Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух. Далее схематичное изображение устройства отопителя ВАЗ 2110.

Доработка термостата и схемы его подключения

Рассмотренная ранее модернизация печки ВАЗ 2110 путем замены 5 дырочного термостата на 6 дырочный, не в последнюю очередь связана с диаметрами байпасных каналов устройств, регулирующих поток Тосола между малым охладительным контуром и радиатором системы отопления.

Стандартный размер байпасного канала на 6 дырочном термостате составляет 11 мм, а на 5 дырочном отверстие измеряется диаметром в 16 мм. Не зависимо от того, какой тип термостата у вас установлен, всегда можно дополнительно отрегулировать поток охлаждающей жидкости. Тем самым, салон ВАЗ 2110 будет лучше прогреваться на холостых оборотах двигателя.

Рекомендуется при помощи алюминиевой накладки установить диаметр байпаса в пределах от 4 до 6 мм. Стоит понимать, что таким образом мы несколько увеличиваем время прогрева двигателя. Но в салоне станет действительно теплее.

При обратной установке на место термостата поменяйте местами подключение патрубков, идущих из расширительного бачка и выходящий от радиатора печи вашего автомобиля. Теперь больше нет необходимости закрывать картонками радиатор зимой, система отопления ВАЗ 2110 будет идеально работать при любой погоде.

Как работает СО

Схема СО

1. На 8 клапанном инжекторном ВАЗ 2110 система охлаждения работает за счет охлаждающей жидкости, принудительно циркулирующей по ней. При нагреве мотора возникает избыточное давление, которое выходит по средствам выпускного клапана.
2. Для 16 клапанного инжекторного ВАЗ 2110 система охлаждения имеет оптимальную рабочую температуру в диапазоне 90-95 градусов по Цельсию. А клапан срабатывает при возникновении давления с показателями от 1,2 до 1,4 кгс/см2.
3. Когда избыточное давление выходит, двигатель возвращается к нормальной температуре, включается впускной клапан. Так происходит цикл за циклом.
4. При нарушении баланса давления происходит перегрев, последствиями которого могут быть различного рода поломки, включая необходимость в полной замене силового агрегата.
5. За счет работы термостата и электровентилятора, у ВАЗ 2110 поддерживается необходимая постоянная рабочая температура. На головке блока цилиндров расположен датчик, который передает на блок управления сведения о текущей температуре охлаждающей жидкости.
6. От датчика температуры ОЖ идет команда к системе охлаждения, которая начинает работать с целью снизить нагрев двигателя.
7. При наличии электронного впрыска в конструкции автомобиля, она также располагает специальным датчиком, который отправляет сообщение на электронный блок управление о перегреве силового агрегата.
8. С помощью насоса подается охлаждающая жидкость, распределяемая термостатом.
9. При включении двигателя ему требуется нагреться до рабочих показателей температуры. Для этого термостат направляет жидкость охлаждения по малому контуру, не включая циркуляцию через радиатор. Малый контур включает в себя: Отопитель для прогрева салона;
10. Блок нагрева карбюратора (естественно, только на карбюраторных ВАЗ 2110);
11. Подогрев блока дроссельного узла;
12. Впускной коллектор.

Рекомендуем: Раздаточная коробка Нивы. Способы устранения вибрации

Выводы

Таким образом, путем далеко не самых сложных манипуляций можно добиться действительно поразительного эффекта. Одно лишь уплотнение щелей тепловых каналов ВАЗ 2110 способно улучшить температурный баланс внутри салона вашего авто, не говоря уже о массе более простых и надежных способов.

Прежде чем хвататься за модернизацию системы отопления, все же стоит проверить работу самой печки. Не забывайте менять воздушный фильтр печи ВАЗ 2110-2112 каждые 15 тыс. км пробега. Причиной плохого прогрева салона может быть также вышедший из строя вентилятор, либо потекший радиатор теплоносителя.

Какие радиаторы лучше

Автомобили модели ВАЗ 2110 комплектовались радиаторами двух поколений, различаемых годом выпуска: до и после 2003. Новые устройства производит Димитровоградский автоагрегатный завод (ДААЗ). Это алюминиевые двухрядные трубчато-пластинчатые радиаторы. Положительными качествами считают малый вес, цену, отрицательными – низкие теплопроводность, коэффициент полезного действия, стойкость к коррозии.

Медные системы:

• повышенной прочности за счет медного корпуса;
• долговечные;
• ремонтопригодные;
• обладают высокой теплоотдачей, КПД;
• тяжелые;
• требуют надежного крепления;
• имеют высокую цену.

Любителям зимней езды при сильных морозах больше подойдет второй вариант.

О проблемах с заслонкой

Как было отмечено немного выше, на заводе-изготовителе устанавливают два вида заслонок: старого и нового образца. В первом случае она пластмассовая с уплотнителем из поролона. Особым качеством она не блещет и в процессе эксплуатации быстро выходит из строя. Второй вид более надежен, так как заслонка металлическая, а уплотнитель резиновый. Так, на ВАЗ-2110 есть две заслонки: верхняя и нижняя. Первая отвечает за подачу холодного воздуха в салон, вторая — за поступление теплого. Если при переключении ручкой вы слышите, как заслонка перемещается, но воздух холодный, как дул, так и дует, то вполне возможно, что из строя вышел привод или же непосредственно заслонка. В последнем случае ее проще всего поменять на новую. В отдельных случаях имеет смысл использовать клей, например дихлорэтан. Однако нужно понимать, что для этого придется разбирать отопитель, а это трудоемкое занятие.

При помощи контроллера САУО переведите рычаг на минимум. Должен дуть холодный воздух. Если переведете на максимум, и не будет никакого потока, то это говорит о неисправности нижней заслонки, которая отвечает за подачу теплого воздуха. Но при этом нужно следить, закрывается ли верхняя. Если холодного потока нет, то она закрыта. Еще одна вероятная причина – заклинивание. Случается это из-за банального перекоса или застревания из-за ржавчины. Можете попытаться снять центральный дефлектор, пролезть до заслонки рукой и попробовать ее там пошевелить. Еще данный элемент может не до конца открываться или же закрываться. В этом случае проще всего заменить заслонку на новую, более качественную.
