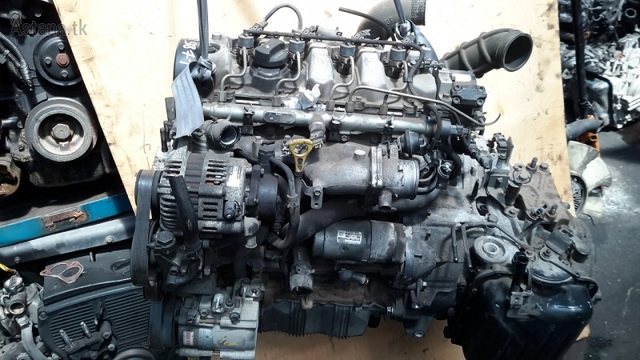

Разрабатывался двигатель D4EA специально для кроссовера Hyundai Tucson, затем использовался в Trajet FO, Elantra XD, Santa Fe и Kia Carens RS, Sportage JE/KM, Ceed. Комплектовался дизель турбинами VGT/TCI с интеркуллером и системой CRDI непосредственного впрыска, поэтому выхлоп корейского дизеля чище, а расход солярки заметно ниже.

Классическая схема двигателя – рядная четверка, дополнена одно- или двухвальной головкой для управления 16 клапанами. Корейскими разработчиками в двигателе использована топливная рейка Common Rail, внутри которой аккумулируется высокое давление для форсунок. На Санта Фе обычно ставили турбины TD025M-09T-3.3 производителя Mitsubishi.

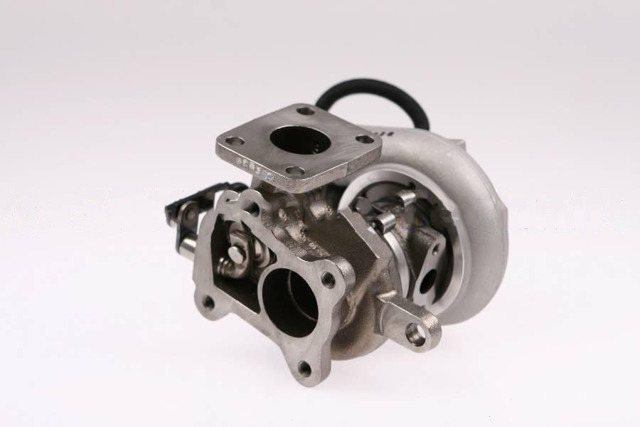

Заводская модернизация турбиной WGT 28231-27000 дает 112 л. с. Чтобы увеличить мощность до 140 – 151 л. с., на конвейере производителя используют турбины VGT 28231 – 27900. Давление наддува в VGT чуть выше. С 2009 года ЭБУ «видит» и старые модификации турбин WGT, и новые VGT.

Ниже приведены технические характеристики D4EA с обоими типами турбин:

Важной особенностью силового привода является индивидуальная настройка параметров под конкретный кроссовер, минивэн и тяжелый седан, для которых он предназначен.

Описание двигателя G4EEf

1.4 16V G4EE 97 л.с. устанавливаемый на Киа Рио

Компания Hyundai оснащает автомобили двигателями собственного производства. Одним из таких агрегатов является G4EE. Выпуск его налажен не только в южнокорейском Улсане, но и на предприятиях ряда других стран. В Россию он попадает в партиях. Его неприхотливость и нетребовательность к качеству топлива делает силовой агрегат очень востребованным среди покупателей.

По своим характеристикам он практически ничем не отличается от других 1,4-литровых движков с впрыском топлива. Пропускная способность его составляет 97 л. с. Блок цилиндров чугунный, гильзы отшлифованы в чугунной болванке. ГБЦ — алюминиевая. Клапанов в ДВС шестнадцать, для регулировки зазоров предусмотрены гидравлические компенсаторы. Заливать в мотор разрешается бензин марки АИ-95.

Расход топлива небольшой. К примеру, на Hyundai Accent мотор с МКПП расходует в черте города 8 литров, на трассе — не больше 5. Однако, к большому сожалению, автомобили с этим мотором нельзя похвалить за динамику разгона. Так, с АКПП машина ускоряется крайне медленно, с МКПП — более или менее.

Примечательно, что практически идеальным соотношением потребления топлива и мощности, отличается только сочетание данного агрегата с механической КПП. А вот в паре с гидротрансформатором, например, устанавливаемым на Хёндай Акцент или Гетз 2005 года выпуска, движок ведёт себя совершенно иначе. Расход бензина, особенно в зимнее время года, может достигать катастрофических 17 литров на 100 км пути.

Двигатели и КПП из Кореи — Двигатель D4EA Хендай СтантаФе, Тусан, Траджет , Киа Спортаж 2.0 113 л.с

Двигатель Hyundai / Kia Motors модели D4EA является одним из представителей классических турбированных четырех тактных моторов. За счет своих отличных показателей он имеет широкое распространение сдери автомобилей Хундэ и Киа. В частности он используется на машинах в кузовах седан, внедорожник, минивэн.

Двигатель Hyundai Santafe 2.0 113 л.с 2000-2012

Одним из наиболее известных а/м Hyundai на территории России является Хендай Сантафе Классик, сборка которого была налаженная на автомобилестроительном заводе ТАГАЗ с 2000 — 2012 год. Здесь выпускались модификации с бензиновыми и дизельными ДВС, среди которых был дух литровый мотор D4EA 113 h.p.

OEM мотора в сборе:

21101-27A00B ( 2110127A00B ) , 21101-27A00A ( 2110127A00A ), 21101-27A00 ( 2110127A00 )

OEM блока цилиндров:

21102-27A00B ( 2110227A00B ), 21102-27A00A ( 2110227A00A ), KZ35402200, 21102-27A00 ( 2110227A00 )

Двигатель Sportage

• Собранные южнокорейские а/м Киа Спортидж в г. Калиниград ( автозавод Автотор ) также оснащались дизельными ДВС D4EA мощность которых зависит от типа турбо компрессора ( простая турбина и VGT )
• OEM мотора в сборе:
  K Z352 02 100, K Z352 02 100A, K Z352 02 100B, K Z352 02 100C, K Z353 02 100, K Z353 02 100A
• OEM блока цилиндров:
  21100-27000 ( 2110027000 ),21100-27400 ( 2110027400 )

Регламент обслуживания G4EE

Обязательные процедуры замены, и сроки их выполнения:

• моторное масло и фильтр — на отметке 10-15 тыс. км или каждый год;
• воздушный фильтр — на отметке 40-45 тыс. км или каждые 3 года;
• антифриз — каждые 40-45 тыс. км;
• бензофильтр — каждые 60 тыс. км;
• ремень ГРМ — каждые 90 тыс. км.

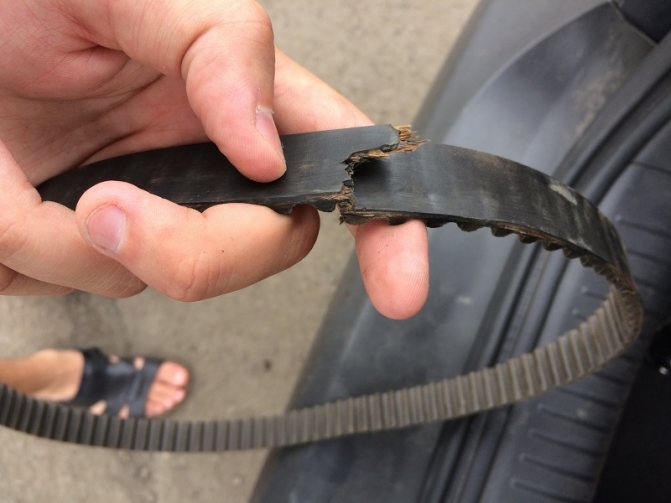

Обрыв ремня ГРМ может стать причиной капитального ремонта двигателя, поэтому его следует периодически проверять и заменять в срок
Помимо этого, владелец этого мотора должен уметь (или своевременно отвозить машину в СТО):

• производить проверку компрессии при потере двигателем мощности и увеличении расхода масла и бензина;
• регулировать натяжение ремня привода ГРМ.

Обзор неисправностей и способы их ремонта

Самыми известными неполадками этого мотора считаются:

• провалы, рывки и другие признаки нестабильной работы;
• утечка масла;
• сильные вибрации.

Рывки на различных оборотах во многих случаях связаны с проблемами системы зажигания (неисправны свечи или катушка, пробит высоковольтный провод). Не редко причиной этого становится засорённый топливный фильтр, который достаточно почистить или заменить, чтобы ситуация нормализовалась. Поводом для провалов может стать изношенная прокладка ГБЦ или неправильно отрегулированные клапаны. Бывает, что автоматические регуляторы портятся и не справляются со своими функциями. Появляется ещё характерный цокающий шум. Хорошо, что по мере нагревания силовой установки эти стуки исчезают.

Утечка масла возникает чаще всего из-за прохудившейся манжеты клапанной крышки или прокладки ГБЦ. Последний случай самый опасный, так как масло выходит не только наружу, но и попадает в систему охлаждения, где смешивается с антифризом. Также утечка происходит по причине истирания сальников клапанов. Кроме того, со временем много уплотнителей, находящихся внутри G4EE, приходят в негодность. Расход масла резко повышается, оно может даже попасть в систему выпуска или на впускной коллектор. Определить утечку можно и по косвенным признакам: запаху бензина в салоне, синему выхлопному дыму.

Известны также другие причины повышения расхода смазки:

• поломка фильтра масла или потеря ею герметичности;
• неисправность блока управления;
• использование неправильного лубриканта;
• порча сальника коленвала;
• выход из строя датчика масла.

Датчик давления масла является единственным контрольным органом системы смазки трущихся деталей

Что касается сильных вибраций, то это почти всегда связано с ослаблением опор двигателя. Такое происходит на автомобилях с большим пробегом.

Особенности конструкции

Дизельный рядный турбированный двигатель D4EA имеет следующие нюансы архитектуры:

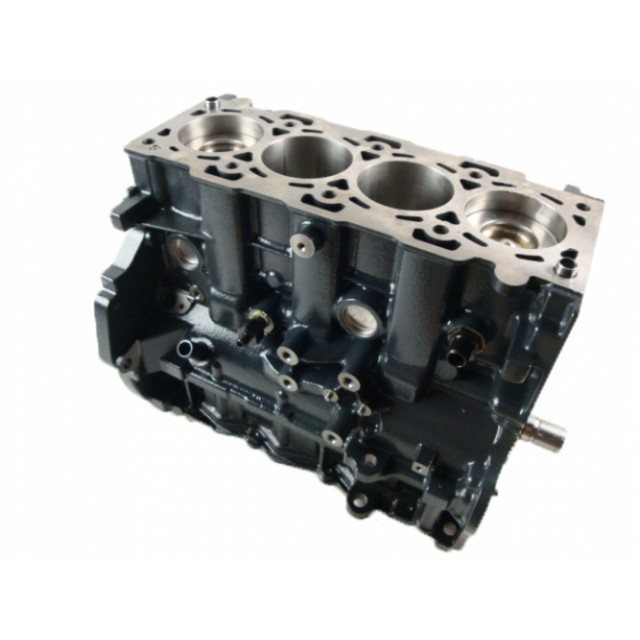

• цилиндры расточены в чугунном блоке;
• рубашка охлаждения и каналы смазки отлиты внутри блока;
• головка блока цилиндров и помпа алюминиевые;
• коленвал стальной кованый пятиопорный;
• камеры сгорания вихревые;
• Распредвал литой пятиопорный;
• передача ГРМ ременного типа;
• интеркуллер алюминиевый пластинчатый;
• центростремительная турбина и одноступенчатый компрессор объединены в единый узел;
• для наддува используется воздух с частичным подмешиванием выхлопа;
• сброс избыточного давления из турбины происходит через перепускной клапан с заводскими регулировками.

В одновальной головке тепловые зазоры клапанов регулируются гидрокомпенсаторами. В двухвальной головке необходимо периодически регулировать зазоры клапанов подборкой высоты шайб.

В SOHC и DOHC моторах навесное оборудование отличается, расположено на головке ГБЦ и блоке по разному. Неизменной остается система смазки и охлаждения, зажигания. В руководство по эксплуатации собрана информация с пошаговыми рисунками, позволяющими осуществить своими руками капремонт и обслуживание мотора.

Толщина прокладки ГБЦ подбирается по результатам измерений в 8 точках выступающих частей поршня над посадочной поверхностью блока. На силовых приводах D4EA для автомобилей с АКПП маховики отсутствуют. В турбодизелях применяются

Плюсы и минусы

Изначально мотор D4EA форсирован промышленным способом. Однако в заводских настройках на малых оборотах имеется турбояма. Силовой привод считается экономичным и надежным, но обслуживание и капитальный ремонт обходятся дорого из-за высоких расценок комплектующих.

Эксплуатационные характеристики двигателя подходят для минивэнов и кроссоверов. С другой стороны, качество отечественного дизтоплива оставляет желать лучшего, необходима частая замена свечей и форсунок.

Даже при незначительном снижении характеристик моторного масла, высоком содержании внутри него воздуха и изменении уровня смазки в поддоне возникают неприятные сторонние звуки и шумы.

Список моделей авто, в которых устанавливался

Достаточно простое устройство ДВС дизельного типа позволило комплектовать мотором D4EA следующие автомобили Hyundai:

• ix35 – переднеприводный кроссовер;
• Tuscon – 2004 – 2009, семейный кроссовер;
• Trajet – 2000 – 2008, многозадачный минивэн;
• Santa FE – 2001 – 2006, среднегабаритный кроссовер;
• Elantra – 2000 – 2006, седан;
• Sonata NF – 2004 – 2010, седан бизнес класса.

Конвейерная форсировка силового привода сразу с завода также пригодилась другому корейскому автопроизводителю для установки в модели Kia:

• Sportage – 2004 – 2010, кроссовер;
• Cerato – 2003 – 2010, хетчбэк;
• Carens – 2006 – 2012, хетчбэк.

Варианты тюнинга G4EE

Для этого двигателя имеются хорошие альтернативы для свапа. Это два, практически идентичных по характеристикам мотора:

• 1,5-литровый G4EC — одинаковые диаметры цилиндров и чуть различимый ход поршня;
• 1,6-литровый G4ED — всего на 1 мм больше цилиндры и на 8,9 мм ход поршня.

У всех троих двигателей одинаковые головки, а блоки — схожи у двух аналогов. А вот БЦ 1,6-литрового агрегата больше на 1 мм, у него другие гильзы. Теперь про отличия:

• коленвалы у всех разные;
• шатуны одинаковые только у двух моторов — G4EC и G4ED;
• поршни почти подходят с 1,5-литрового мотора, но отличаются высота компрессии и глубина камеры сгорания.

Вариантов как поступить несколько, но лучшим выглядит этот способ. Взять поршни, коленвал и шатуны от G4EC и установить в блок G4EE. Это даст возможность превратить движок в 1,5-литровый, и получить шанс провести чиповку — прошиться на 1,5 не проблема.

Чтобы ставить поршни от G4ED, придётся делать расточку и доводить диаметр цилиндров 76,5 мм. В данном случае уже получится собрать полноценный 1,6-литровый аналог на базе БЦ 1,4 и 1,5.

Распредвалы от двигателя G4ED могут быть также использованы в целях улучшения характеристик G4EE
Таким образом, можно значительно улучшить возможности двигателя. Например, повысить мощность на 1,5-литровом агрегате с помощью чиповки можно до 120-130 л. с.

Недостатки, поломки и проблемы Хендай G4EB

До 100 000 км пробега данный мотор редко беспокоит своих владельцев

Причина вибраций двс обычно кроется в износе одной из опор двигателя

Довольно часто встречаются случаи прогара гофры выпускной системы

Нередко жалуются и на масляные запотевания вокруг клапанной крышки

От плавающих оборотов вас избавит перепрошивка блока управления

После 100 000 км пробега чаще всего начинается небольшой масложор

• Связаться с администратором сайта Вы можете по электронной почте: [email protected]

  Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

  Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

  Двигатели от корейской фирмы Хёндай широко известны не только в стране, но и за её пределами. Один из моторов G4EB выпускался в период 1999-2012 — одиннадцать лет подряд — и заслуживает быть подробно рассмотренным.

Перечень модификаций G4EE

В серию Альфа входят также другие схожие моторы:

• G4EA — 1,3-литровый аналог, выпускаемый с начала 1994 года;
• G4EB — 1,5-литровая версия, ставилась на Акцент, хорошо известна в нашей стране;
• G4EC — аналог на 1,5 литра, выпускается с 1999 года;
• G4ED — 1,6-литровый вариант, устанавливается по капоты корейских компактвенов;
• G4EH — 1,3-литровый силовой агрегат, предлагаемый на рынках многих стран в дефорсированном варианте;
• G4EK — 1,5-литровый движок, выпускаемый в период 1991-2000 годы;
• G4ER — версия на 1,5 литра с 16-клапанной ГБЦ.

Семейство аналогичных моторов

Двигатель G4EC относится к семейству моторов G4, куда входят и другие аналоги.

1. 1,3-литровый G4EA. Он выпускался с 1994 по 1999 годы. Устанавливался только на Акцент 1 и его аналоги для импорта. Карбюраторный 12-клапанный и 4-цилиндровый G4EA развивал 71 л. с.
2. 1,5-литровый G4EB, выпускавшийся с 1999 по 2012 годы. Устанавливался на Акцент и его аналоги. Использовал один распредвал по схеме SOHC. Инжекторный 12-клапанный и 4-цилиндровый G4EB развивал мощность 90 л. с.
3. 1,6-литровый G4ED, выпускавшийся с 2000 по 2011 годы. Ставился на многие модели корейского производителя, в том числе и на компактвены. Инжекторный мотор развивал 100-110 л. с. Двигатель G4ED 16-клапанный, с регулятором фаз на впуске CVVT.
4. 1,3-литровый G4EH вышел с конвейера в 1994 году, выпускался до 2005 года. Инжекторный 12-клапанный двигатель развивал мощность 75-85 л. с.
5. 1,4-литровый G4EE производился в период 2005-2011 гг. Инжекторная версия 16-клапанного силового агрегата.
6. 1,5-литровый G4EK выпускался с 1991 по 2000 годы. Имел различные модификации, в том числе турбоверсию. Развивал 88-91 л. с. Выпускался в 12- и 16-клапанном вариантах.
7. 1,5-литровый G4ER выпускался в период 1996-1999 гг. Оснащался 16-клапанной ГБЦ, развивал 99 л. с.

Видео: двигатель Акцент

Технические характеристики

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
