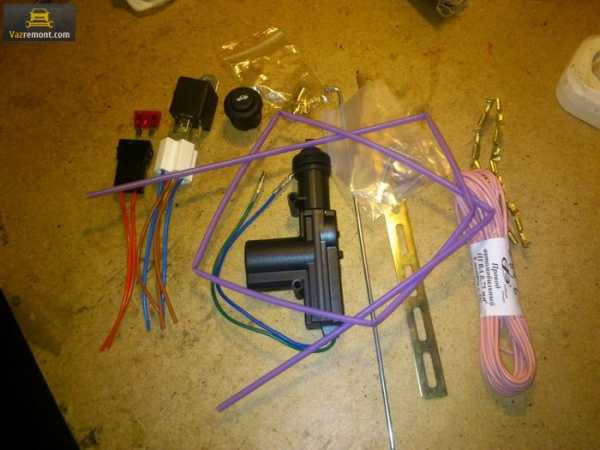

Всем привет. Давно собирался сделать данную приблуду, так как иногда нужно на заведенной машине открыть багажник. С кнопкой то удобней). Сам процесс знаком хорошо, т.к. делал на прошлом авто. Нам понадобится: 1) Активатор стандартный(не китайский) — 250р. 2) Универсальное 4х-контактное реле — 80р. 3) Держатель предохранителя автомобильный — 50р. 4) Предохранитель — 10р. 5) Клемы «мама» х10 — 100р. 6) Провод одножильный (не меньше 3х метров) — нашел в гараже. 7) Кембрик термоусадочный (брал про запас 1 м) — 50р. Кнопка открывания багажника ВАЗ 2110 — 100р.

Для начала нашел у себя в сигнализации какой провод идет на открывание багажника. В моем случаежелто-красный.

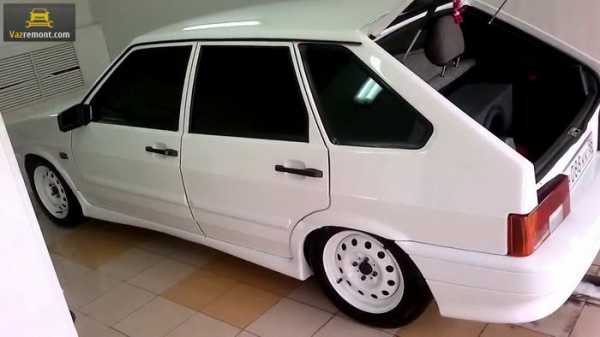

Как сделать открывание багажника ВАЗ 2114 с кнопки

Сделать багажник с кнопки в ВАЗ 2114 намного проще, чем это кажется многим владельцам автомобиля. Вся работа осуществляется с минимальным количеством временных и физических затрат. Не прибегая к дорогостоящей услуге профессионала можно самостоятельно достаточно быстро улучшить защиту багажного отделения своего авто. Выполнив один раз работу по простым алгоритмам и схемам владелец ВАЗ 2114 сможет спокойно и непринужденно открывать багажное отделение авто путем нажатия всего лишь одной кнопки, размещенной в салоне или на пульте сигнализации.

Основные составляющие электропривода замка багажника

Электропривод замка лучше всего присоединить к обычному механизму, дабы иметь возможность автоматизированного и механического открытия багажного отделения автомобиля. Электроприводы для автомобилей ВАЗ существуют в двух видах: на электромоторе и на магнитных пластинах. За счет своих высоких эксплуатационных характеристик первый вид более востребован и популярен среди владельцев отечественного авто. Но, выполненный на магнитных пластинах привод более прост в монтаже.

Электропривод состоит из следующих элементов:

Плюсы такой конструкции очевидны: увеличение защиты багажного отделения, что станет настоящей преградой перед злоумышленником, замок багажника ВАЗ 2114 будет работать стабильно и в большинстве случаев безотказно.

Установка электрозамка осуществима различными способами. Однако для правильного его функционирования на авто должна быть установлена сигнализация.

Конструкция кузова большинства отечественных авто имеет некоторую слабость – во время движения машины при встречном потоке воздуха вся грязь, пыль, песок активно загрязняет «корму». В таком случае забивается мелкими частицами и сам замок, что в будущем выливается в массу проблем с его функционированием. Так как сделать багажник с кнопки ВАЗ 2114 правильно?

Инструкция по установке электропривода замка багажника

Если вам повезло со штатным замком, он хорошо запирает и держит дверь багажного отделения, то нет никакой необходимости его менять.

В таком случае необходимо иметь при себе:

• ролик стеклоподъёмника;
• активатор двери;
• стальной тросик;
• провода с клеммами;
• реле с четырьмя контактами;
• предохранитель на 10 А.

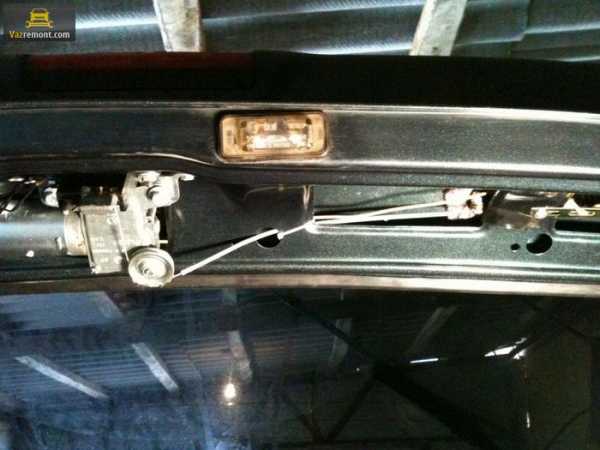

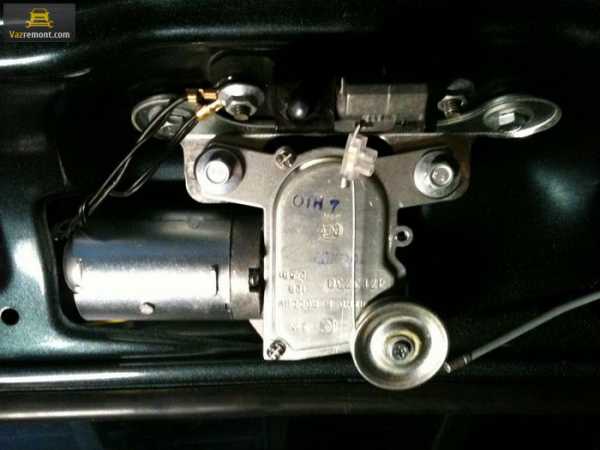

Чтобы автоматизировать открытие багажника необходимо обеспечить потягивание защелки замка. С этой целью устанавливается специальный ролик на корпусе редуктора стеклоочистителя. Стальной трос протягивается через ролик и крепится обычными зажимами. Опытные водители зачастую используют велосипедный трос, так как он прочный и гибкий. С помощью его довольно легко можно соединить активатор двери с язычком замка.

Подключить всю конструкцию можно к прикуривателю, если нет должных знаний в электрической схеме автомобиля. Необходимо всего лишь подключить плюс от прикуривателя на кнопку и далее к замку. Минус идет от задней фары. Либо осуществить работу замка багажника 2114 с помощью специального реле.

Полезное видео

Визуально ознакомиться с возможностями изготовления багажника с кнопки можно на видео ниже:

На этом всю работу можно считать завершенной. В идеале потребуется пара часов, чтобы обеспечить багажному отделению своего автомобиля автоматизированное открытие, что сегодня предусмотрено на большинстве иномарок.

Обрыв проводки

Это, пожалуй, самая распространенная неисправность на самостоятельно установленных электрозамках. Причина в неудачно подобранном месте для протягивания проводов. В результате они повреждаются, что приводит к замыканию или полному обрыву.

Диагностику можно разделить на 2 части:

• Проверка сопротивления. Все участки цепи прозваниваются на предмет повреждения. Если этот показатель близок к бесконечности, то где-то провод обломился. Также проверить это можно путем замера напряжения;
• Внимательно осматривают провода на предмет повреждения изоляции. Это обычно приводит к замыканиям и утечкам тока на корпус, что делает невозможным работу замка.

Установка электропривода замка багажника на ВАЗ 2107

https://youtube.com/watch?v=7OskvbgB0_M

Электропривод крышки багажника на Лифан Солано

ВАЗ 2110 кнопка открывания багажника не работает

Уважаемые посетители сайта «Все про авто»! Будем вам очень благодарны за комментарии к видео ролику «ВАЗ 2110 кнопка открывания багажника не работает», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

На тазиках, нет кнопки для открывания багажника в кабине. Приходиться самому колхозить. О Господи спасибо тебе, что я родился на Дальнем Востоке :

24.09.2017 — 00:50 Max D.

На Lada 21099 давно сделал что то подобное, стоит обычный актуатор для дверей, подключеный на выход второго канала простяцкой A. P. S. автосигнализации, и кнопка в салоне подключенная через реле

30.08.2017 — 19:11 андрей клещ

А может не покупать это?

12.08.2017 — 18:42 Andrej Rudnitsky

Повезло твоей Калине с хозяином : . Я когда-то тоже извращался со старой РЕНОшкой. Кучу всего заменил, кучу всего установил. Но это все лишь капля в море, по сравнению с нормальным аппаратом. Думаю, что в ближайшем будущем сменишь коня или обзаведешься еще одним:. Я, кстати, свою старую первую так никуда и не дел, жалко как-то. Ностальгия. :

08.08.2017 — 12:49 Vlad Gorelov

сделай блокировку этой кнопки во время движения

Ваз 2110 схема подключения кнопки багажника ваз

Автоматическое открытие/закрытие багажника

Автоматическое закрытие багажника с помощью ЭСП в гаражных условиях

1. Комплект из двух электростеклоподъёмников (ЭСП), в данном примере , цена 3000р;
2. Модуль закрытия стёкол DenUp-RWC702m. Спрут, цена 500р;
3. Кнопка открытия багажника (21100-3710620), цена 50р.

Все необходимое Вы можете купить в интернет-магазинах. С помощью инженерной смекалки и фантазии два ЭСП были установленны в багажник Приоры и подключены по простой схеме. Задний конец рельсы ЭСП прикручен к поперечине, которая за спинкой, на нее ложится полка. На ЭСП кронштейн с приваренной гайкой, передний конец прикручен к балке, к которой приклеено заднее стекло. В ней со стороны салона делается прорезь по размеру, чтобы пролезла гайка М6, и можно держать ключом.Почему два ЭСП, а не один ?Вообще один ЭСП способен с трудом закрыть багажник, но при закрытии появляется перекос крышки. Два ЭСП выполняют свою работы без труда, а отсутствие перекоса делает систему более надежной. Единственное, возможно, потребуется немного отрегулировать положение замка багажника.В результате при нажатии на кнопку открытия багажника в салоне или на пульте крышка багажника поднимается. Вторая кнопка установлена на крышке багажника в декоративном элементе, закрывающий актуатор. При ее нажатии крышка багажника закрывается автоматически.Схема подключения для автоматического закрытия багажника:Видео автозакрытия/открытия багажника:

Кнопка вместо замка багажника

Автозапуск двигателя ВАЗ через дополнительный канал

Что нужно, чтобы завести двигатель с брелка сигнализации по доп. каналу

Теперь на сколько подробно могу изложить, разжевываю что и как я делал:

• — первое что стоит сделать, это отрезать центральный желтый провод с колодок, т.к. реле имеет всего 4 контакта, а в колодке 5. И лишние провода будут только мешать, и сбивать с толку.
• — скрепляем 4 колодки изолентой в ряд, чтобы они не болтались при пайке.
• — провода колодок (лично я укоротил на 2/3) обрезаем, чтобы было удобно паять, и сделать блок запуска более компактным.

Электропривод двери багажника. Установка

Лада 2113 Дошуршит куда надо. › Бортжурнал › Электро привод замка багажника. Открывание с кнопки.

Господи, наконец то дошли руки до осуществления данной идеи. Пожалуй открывания багажника с кнопки не хватает очень и очень многим людям. Мне вот не хватало позарез. Высадишь кого нибудь, а у них вещи в багажнике. Вот и вставай, глуши машину, открывай багажник…Задалбывала данная процедура неимоверно. Интересовался в сервисах сколько будет стоить сделать открывание багажника с кнопки — мне озвучили цену порядка 2000. И то это было полтора года назад.

READ Светодиодные светильники потолочные армстронг как подключить

Однажды, блуждая по драйву нашел я чертежи, как это можно реализовать. Ну сама то идея понятна — активатор через реле и кнопка. А вот как организовать сам привод — речь пойдет ниже.

Значит, были найдены вот такие чертежи — кронштейн и рычаг:

Чертежи были отданы другу, который попросил брата, который и изготовил эти приблуды в количестве двух экземпляров, мне и другу.

Вот так они выглядят изготовленные:

Вот что нам понадобится: 1) Кронштейн 2) Рычаг 3) Активатор (был взят Starline sl-2 с усилием 4 кг, хватает) 4) 4-х контактное реле и колодка под него 5) Предохранитель 10 А и колодка под него 6) Кнопка открывания багажника от 2110 7) Клеммы-мамки и на заземление Провода (брал 10 метров, ушла где то половина) 9) Силиконовый спрей (ну или как он там) 10) Набор из отверток и гаечных ключей. Куча терпения и много матерных слов.

Итак, поехали. Начать решено было с установки кронштейна и рычага. Снимается замок, кронштейн скручивается с рычагом и ставится на замок вот таким вот образом:

Сразу уточняю — кусок от замка багажника придется подточить, иначе он будет цеплять за болт. Там будет видно.

Далее рядом цепляется активатор (только его надо перевернуть в дырку, иначе обшивка не оденется. У меня установлен не правильно, сразу мозгов не хватило подумать)

Ну и далее все подцепляется по всем известной схеме:

Далее начался страшный геморрой. Пожалуй самое сложное в этой работе — прокладка проводов из крышки багажника в салон. Тут я поступил так: отмеряем нужный кусок провода до торпеды, там где будет размещаться реле (на вскидку что то порядка 4,5 метров). Ищем сверху крышки резинку, через которую в салон уже идут провода стопа и дворников. Отковыриваем ее с обоих сторон, от крышки багажника и от крыши авто. Берем конец провода и суем пока что в крышку багажника мимо этой резинки. Провод проходит достаточно легко, ловим его в районе активатора. Далее начинается самое сложное — пропихнуть провод через резинку. Обрабатываем ее силиконом и пытаемся просунуть от крышки багажника к крыше автомобиля. Надеюсь понятно объясняю
