Делал сам, первый раз так сказать ничего сложного нету но занимает время, которое на данный момент у меня есть )

Проснувшись в 8 утра принялся за ремонт .

Что нам потребуется :

-Пыльники 2 внутренних 2 наружных . -Хомуты специальные -Кусачки прямозубые -Гайки ступичные новые, головка на 30 — ключ по длиннее (рычаг). -Смазка шрус я особо не заморочивался и купил самый простой какой был в магазине тюбик. -съёмник -4 колечка стопорных ещё можно купить на привода, но можно и обойтись. -руки ещё чтоб с плеч тока росли . =)))

из основного вроде как всё, ну и пивка можно взять для рывка но это уже так сказать на любителя .

Всё подготовил, домкрат .туда сюда . Скинул защиту картера, дайка думаю маслицо то солью из коробки .

чо я тока не делал, всеми ключами в итоге нарыл ключ газовый нехера, Выкрикнул из под крыла «СУКА» ))) Мужик во дворе осторожно здесь дети бегают говорит, я — да я не тебе .

Слил масло занялся снятием приводов, Откручиваем ступичную гайку, далее 2 болта с шаровой . Колеса полностью выворачиваем на себя (/левое полностью на лево / правое полностью на право/) . доступ что бы вытащить у нас есть . Ну и понеслась душа в рай .

пыльники были не рваные так сказать профилактика .

Описал в крации всё — если есть вопросы спрашивайте я раскажу чо да как там было )))

Машину не нужно ремонтировать ) ее нужно во время обслуживать ) аха с умничал ёпт

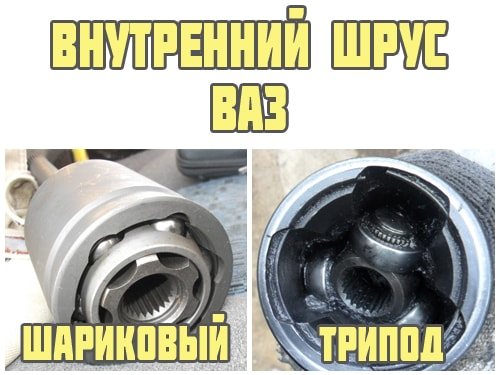

ШРУС (шарнир равных угловых скоростей) — механизм, позволяющий передавать крутящий момент между несоосными валами. Устройство активно используется на автомобилях переднеприводной компоновки. На каждом валу, выходящем из коробки передач их два — внутренний и внешний. Ремонт невозможен, при поломке узла его меняют в сборе.

В каких случаях требуется замена внутреннего ШРУСа

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

• Хруст и стуки при движении и разгоне по прямой;
• Вибрация и толчки при переключении передач;
• Значительный люфт при пробе рукой;
• При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

» alt=»»> Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Устройство КПП

Общий вид коробки передач

Прежде чем приступить непосредственно к процессу замены сальника необходимо рассмотреть устройство одного из основных элементов автомобиля – коробки переключения передач. Итак, из каких деталей состоит агрегат:

Схема устройства КПП

Коробка передач: 1 – подшипник выключения сцепления; 2 – направляющая втулка; 3 – первичный вал; 4 – роликовый подшипник вторичного вала; 5 – вторичный вал; 6 – стопорное кольцо; 7 – ось сателлитов; 8 – ведущая шестерня привода спидометра; 9 – заглушка транспортная; 10 – сальник привода колеса; 11 – роликовый конический подшипник дифференциала; 12 – шестерня полуоси; 13 – сателлит; 14 – коробка дифференциала; 15 – картер сцепления; 16 – ведомая шестерня главной передачи; 17 – пробка сливного отверстия; 18 – регулировочное кольцо; 19 – ведомая шестерня I передачи вторичного вала; 20 – синхронизатор I и II передачи в сборе; 21 – ведомая шестерня II передачи вторичного вала; 22 – стопорное кольцо; 23 – упорное полукольцо; 24 – ведомая шестерня III передачи вторичного вала; 25 – синхронизатор III и IV передачи в сборе; 26 – ведомая шестерня IV передачи вторичного вала; 27 – игольчатый подшипник шестерен вторичного вала; 28 – шариковый подшипник вторичного вала; 29 – упорная пластина; 30 – ведомая шестерня V передачи вторичного вала; 31 – синхронизатор V передачи в сборе; 32 – гайка; 33 – упорная шайба; 34 – ведущая шестерня V передачи первичного вала; 35 – задняя крышка картера коробки передач; 36 – шариковый подшипник первичного вала; 37 – картер коробки передач; 38 – роликовый подшипник первичного вала; 39 – сапун; 40 – сальник первичного вала

Замена внутреннего ШРУСа своими руками

» alt=»»> Процедура замены «гранаты» одинакова для всей переднеприводной линейки ВАЗ, начиная с 2108, и заканчивая ВАЗ-2115, «калина», «приора», «гранта». Перед тем, как снять внутренний ШРУС, с КПП сливают масло. Далее действуют по следующему алгоритму:

1. Расконтривают и выкручивают ступичную гайку. Чтобы облегчить работу, на ключ следует надеть отрезок трубы длиной около 1 метра.
2. Нужную сторону автомобиля вывешивают на домкрате или подъемнике.
3. Снимают колесо.
4. Вынимают шайбу, расположенную под местом установки ступичной гайки.
5. Отсоединяют рулевой наконечник.
6. Производят извлечение ШРУСа из ступицы.
7. Поддев монтировкой, извлекают привод и внутренний шарнир из КПП.

На заметку: при одновременном удалении обоих приводов на их место следует установить подходящую по размеру оправку.

Как поменять «гранату» при снятом приводе? Для этого вал зажимают в тисках, ослабляют хомуты и снимают пыльник. После этого ударами молотка сбивают шарнир со шлицов.

Новый ШРУС следует набивать, нанося легкие удары молотком по его торцу. Для этого лучше использовать деревянную киянку. Предварительно «гранату» набивают специальной смазкой.

Перед установкой нового шарнира равных угловых скоростей необходимо очистить его посадочное место от старой смазки и установить новый пыльник. Сборка проводится в обратной последовательности.

Ремонт считается оконченным после успешных ходовых испытаний. При этом со стороны привода не должно быть никаких посторонних звуков во всех режимах движения автомобиля.

ЗАМЕНА САЛЬНИКА ПЕРВИЧНОГО ВАЛА

Для замены сальников коробки передач, особенно первичного вала, кпп надо снять с двигателя. Сняв коробку передач, внимательно осматриваем места установки манжет. И в первую очередь надо демонтировать выжимной подшипник и снять его направляющую. Под ней вы обнаружите сальник первичного вала.

Для снятия сальников нам потребуется плоская отвертка. Поддев ею с внутренней стороны можно извлечь манжету из своего посадочного места. Сальник первичного вала имеет размеры 25х45х9. Номер по каталогу 2110-2301043Р. Устанавливать его лучше на герметик. Наружную обойму сальника надо сначала обезжирить, а потом нанести тонким слоем герметик.

При установке надо следить за тем, чтобы внутренняя обойма сальника не вывернулась наружу и пружина манжеты не выскочила со своего места. Устанавливаем на свое место и аккуратно, используя трубу, слегка постукивая, забиваем манжету на свое место. При этом надо следить, чтобы плоскость сальника первичного вала лежала, ровно по отношению к своему посадочному месту.

Затем устанавливаем на место направляющую выжимного подшипника. Она крепится тремя болтами, которые следует равномерно затягивать, чтобы без перекосов встала на свое место.

Далее сразу устанавливаем выжимной подшипник. При его установке надо сразу надеть проволочные пружинки, которые накладываются на лапки выжимного подшипника и фиксируют его на своем месте.

Теперь дошла очередь до сальников привода. Этих сальников два, левый — красный и правый — черный. Отличаются они еще и направлением вращения. Это направление показано стрелками на корпусе сальников. Стрелки эти расположены на внутренней стороне сальников, на правом сальнике стрелка показывает влево, а на левом сальнике стрелка показывает вправо. Это так же можно определить по маслосгонным насечкам, нанесенным на внутреннюю часть манжеты.

Они действуют так, что отражают масло от манжеты. Нанесены они под противоположными углами, в направлении вращения вала. Обычно завод изготовитель маркирует тремя способами:

1. Каталожные номера. Номер правого сальника оканчивается на четное число 2110-2301034Р, а номер левого на нечетное 2110-2301035Р.
2. Стрелками, на правом левая стрелка, на левом правая.
3. Цветом. Левый – красный. Правый – черный.

ЗАМЕНА САЛЬНИКОВ ПРИВОДА

Видео с Ютуб канала: Ремонт Двигателя и интересное!

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео. » alt=»»> Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

Альтернативным методом ремонта является герметизация отверстий с помощью силиконового герметика. Следует помнить, что для его полной полимеризации требуются сутки.

На заметку: экспресс-ремонт является временной мерой. Замена пыльника внутреннего шарнира может быть ненадолго отложена, но не отменена полностью. Обычно подобные методы ремонта используют, чтобы добраться до ремонта.

Школа авторемонта – Ремонт автомобиля своими руками

Окт 12, 2020 Гараж автором admin

Давно мечтал добавить в свой гаражный арсенал это приспособление для снятия наружных ШРУСов. И, наконец, – мечта исполнилась! Поэтому появилось огромное желание поделиться с Вами своей радостью. Зацените девайс…

Хочу объяснить принцип работы съёмника и необходимость его наличия в гараже или автомастерской во время работ по замене наружного ШРУСа или его пыльника.

Принцип работы: челюсти (две планки) фиксируются при помощи двух болтов на валу привода. При этом, хвостовик ШРУСа должен пройти через проушину приспособления, до момента, когда на ШРУС можно будет накрутить гайку (2-3 витка достаточно). После чего, челюсти смыкаются окончательно – ключом на 14 затягиваем два болта. После, одеваем на гайку головку на 30 и начинаем её затягивать. Больших усилий в этот момент прикладывать не приходится. Так как ШРУС немного “сопротивляется” только в самом начале процесса, ну а после, – идёт, как по маслу. И оп! А, ШРУС уже снят с вала привода! Красота!

Если человек ни разу самостоятельно не менял пыльник или сам ШРУС целиком, то он может не понять причину моей радости и плюсов данного съёмника. Более опытные автомобилисты и автомастера, думаю, поймут всё без лишних слов ;). Но, не рассказать о плюсах данного съёмника я не могу)))

Выгода первая! Использование съёмника позволяет значительно сократить время и силы, потраченные на работу. Так как Вам не придётся искать подъёмник или смотровую яму, снимать защиту двигателя, сливать масло с КПП (потом его ещё надо будет закачать обратно) и монтировкой выдёргивать привод с коробки передач. Это – весьма существенный плюс!

Выгода номер два. Многие могут возразить, что наружный ШРУС можно снять с вала без специального съёмника, не снимая защиты и не сливая масло с коробки передач. Достаточно будет молотка и наставки из мягкого металла! Всё верно. Согласен. Но, сказать легко, а вот сделать зачастую значительно сложней. Так как Вам для этой работы будет нужна смотровая яма или подъёмник. Плюс, на практике, наружный ШРУС сбить с вала привода легко не получается. Есть большая вероятность, что работая молотком, Вы незаметно для себя разобьёте внутренний ШРУС или просто выдернете его из КПП (при этом масло с коробки может политься Вам за шиворот). А это лишние проблемы и затраты! Чтобы их избежать, придётся звать на помощь друга, который в то время, когда Вы будете стучать по наружному ШРУСу, будет пытаться удержать привод на месте. Весело, правда?

И третья выгода. Съёмник аккуратно и уверенно стянет самый упрямый ШРУС с вала привода! Уже проверил)) Ведь, бывают случаи, когда сбить наружный ШРУС невозможно, даже, если привод снят с автомобиля и закреплён в тисках. Такое бывает, если закусывает стопорное кольцо. В этом случае, активная и долгая работа молотком может привести к повреждению самого ШРУСа. И, если вся работа начиналась с целью замены лопнувшего пыльника, то заканчивается её покупкой и установкой нового ШРУСа, как-то обидно. Согласны?

Ну как? Согласны, что лучшего помощника для работы с наружным ШРУСом не найти? Задумались о покупке/изготовлении такого съёмника наружных ШРУСов? Надеюсь, что да))) Иначе, я зря стучал по клавиатуре
