Датчик температуры охлаждающей жидкости или ДТОЖ на автомобиле ВАЗ 2112 с двигателем 16 клапанов выполняет функцию контроля состояния антифриза в системе. При выходе из строя контроллера водитель будет получать неправильные данные о температурном состоянии расходного материала. Подробнее о замене и неисправностях устройства читайте ниже.

Подготовка

Силиконовые
Выполнять снятие патрубков необходимо только при условии, что двигатель автомобиля полностью остыл. Потому если вы только заехали в свой гараж для проведения процедур, не спешите. Лучше оставить автомобиль на ночь, а завтра с утра вернуться к работе.

1. Убедитесь, что патрубки действительно повреждены и нуждаются в замене.
2. Обязательно слейте охлаждающую жидкость из системы. Если вы недавно ее меняли, утилизировать жидкость вовсе не обязательно. Просто используйте чистую емкость для слива, чтобы иметь потом возможность залить ее обратно.
3. Порядок выполнения работ зависит от того, какие шланги используются на вашем автомобиле.

Смена охлаждающей жидкости строго по регламенту ТО

Жидкость охлаждения важно часто менять, чтобы предотвратить поломку двигателя, т.к. от времени работы она утрачивает свои свойства, и подвергается нагреву

Для проведения работ по смене антифриза или тосола, необходимо знать важные составляющие:

Знать период, в который можно использовать жидкость для охлаждения, тосол 2-а года, антифриз 5-ть лет. Контролировать пробег для замены жидкости, как правило, от 20000 до 40000. Проверять состояние жидкости, обращая внимание на цвет, если цвет изменился после эксплуатации, соответственно жидкость обязательно подлежит замене.

Конечно, лучшим вариантом выбора будет антифриз в качестве жидкости охлаждения, т.к. у него больший срок годности в отличие от тосола, система меньше изнашивается. Но ценовой показатель на тосол значительно дешевле.

Промывая систему охлаждения необходимо:

• Слить из системы всю охлаждающую жидкость, плотно прикрутить пробки и залить дистиллированную воду до максимальной метки.
• Завести двигатель и разогреть до достижения рабочего температурного показателя.
• Пусть он работает на оборотах примерно 3000. Обязательно контролируйте движение температурной шкалы двигателя, чтобы избежать перегрева.
• Затем глушите и оставляете на минут 7, после этого выливаем воду из системы. В случае загрязнения воды процедуру повторяем, до достижения эффекта чистой воды.

Установка новых патрубков

Патрубки и трубы на замену штатным ВАЗ 2114

Рекомендуется купить силиконовые патрубки, они долговечны и совместимы с охлаждающей системой ВАЗ 2114. На фото патрубки изображены в следующем порядке:

• Короткие устанавливаются на муфты термостата и водяного насоса (1, 2);
• Проводящий верхний патрубок (3);
• Нижний патрубок, предназначенный для отвода тосола из радиатора (4).

Подготовительные работы могут быть завершены, когда под рукой есть новые патрубки, набор ключей, отвертки разных форматов, силиконовая смазка.

Интересный факт: тосол и антифриз выполняют одну и ту же функцию. Тосолом называют смесь для охлаждения в странах СНГ, так как этим раствор раньше заливали в систему охлаждения. Сегодня слово «тосол» стало именем нарицательным. Антифризом по какой-то причине принято называть импортную жидкость для радиатора. При покупке следует уточнять страну изготовителя.

Патрубки в системе охлаждения ВАЗ 2114

Замена патрубков проходит следующим образом:

Нужно вытащить провод аккумулятора из гнезда «минус». Далее необходимо слить всю охлаждающую смесь из системы

Важно. нельзя сливать охлаждающую смесь с горячим мотором

Необходимо дать силовой установке остыть, в противном случае можно получить ожоги от охлаждающей жидкости. Удаляются следующие элементы: шумоизоляционная обивка, вентилятор, накладка рамы с ветрового стекла и облицовка. Чтобы получить доступ к воздухосборнику, необходимо убрать пружинные скобы и винты крепления. Для первых держателей подойдет отвертка, а для вторых – ключ. Передний корпус следует снять, чтобы ослабить хомуты. Когда появляется слабина, старые патрубки можно достать из штуцеров. Теперь замена – вместо старых патрубков устанавливаются силиконовые. Рекомендуется, чтобы замена шлангов сопровождалась установкой новых хомутов. Желательно импортных. В обратном порядке нужно вернуть все элементы на свои места.

Подробнее о маркировках

Класс G11

Антифризы с маркировкой G11 это антифризы на основе силикатов, неорганических присадок. Применялись для автомобилей до 96 года выпуска. И теперь главное – этот же состав имеет и Тосол! Поэтому запомните, охлаждающие жидкости Тосол и Антифриз марки G11 – это ОДНО И ТО ЖЕ!

G11 антифризы (Тосол) рассчитаны на старые автомобили с большим объёмом охлаждающей системы. Они создают по всей охлаждающей системе защитную пленку, которая защищает детали от коррозии, но у этой защиты есть недостаток – эта защитная пленка понижает теплопроводность. Поэтому в современном автомобиле с тонкими каналами охлаждающей системы G11 не подходит, т.к. ухудшается охлаждение двигателя. К тому же температура закипания антифриза G11 составляет 105 градусов. Максимальный срок службы таких ОЖ 2-3 года или до 50-80 тыс. км. пробега.

Класс G12

Антифризы G12 имеют совершенно другой состав присадок, чем у G11 (Тосола) — это карбоксилатные органические соединения. Применяется на высокооборотистых, теплонагруженных автомобилях. Температура закипания – 115-120 градусов. G12 не создают защитную пленку по всей системе, а действуют только на очаги возможной коррозии. Поэтому теплопроводность у антифризов G12 выше, чем у G11. Срок службы у G12 – 5 лет либо 250 тыс. км. пробега.

Класс G12+

Антифризы G12+ немногим отличаются от G12, тот же карбоксилатный органический антифриз. Можно сказать, это следующее поколение после G12, применяется на современных автомобилях. Метод работы и срок службы аналогичен G12.

Класс G13

Антифризы G13 – самое новое поколение ОЖ, в основе её лежит уже не этиленгликоль как у G11, G12, G12+, а пропиленгликоль. Этот антифриз менее ядовитый, быстрее разлагается, т.е. меньше вреда наносит окружающей среде при утилизации или утечке, но и более дорогой. Применяется для форсированных двигателей. Двигателей спортивных автомобилей, мотоциклов, т.е. для двигателей работающих в экстремальных режимах. Говорят в станах СНГ его ещё не делают (на момент написания данной статьи (2014 год)) по причине дороговизны, но в продаже я его уже видел, правда, не обратил внимания на производителя.

Прокачка системы

После проведения всех работ по замене можно заливать антифриз в систему охлаждения и заниматься прокачкой. Для этого ослабляете хомут, который подходит к инжектору (а конкретнее – к дроссельной заслонке). Именно по нему будете судить о том, насколько хорошо избавились от пробок. Но, справедливости ради, стоит отметить, что на двигателях, которые используются на ВАЗ 2114, прокачка очень просто происходит.

Заливаете антифриз в расширительный бачок, нужно выдерживать уровень между метками. После запускаете двигатель и прогреваете его до рабочей температуры. Пробка при этом должна быть закрыта, открывать по мере необходимости доливки антифриза (если будет понижаться уровень). Вот и все, на этом ремонт окончен. Давайте вкратце узнаем об остальных элементах системы охлаждения и отопления автомобиля ВАЗ 2114.

Замена радиатора

Радиатор ваз 2114

• Первоначально, откручивается заглушка с бака расширения, также заглушка радиатора и цилиндра снимаются.
• Охлаждающая смесь сливается в чистую тару.
• Радиаторная система вентиляции отсоединяется от питания.
• Резиновые трубки отсоединяем от системы радиатора и бака расширения.
• Отсоединяются от поверхности кожуха все болты.
• Аккуратно держа радиатор, достаем кожух вместе с вентилятором.
• По окончанию работы радиатор полностью свободен и его можно извлечь.

Прежде, чем приступать к работе, помните, что при снятии и последующем монтаже радиатора, двигатель должен находиться в холодном состоянии.

После проведения замены радиатора, или ремонтных работ, его устанавливают на место и закрепляют таким же образом, но в обратном порядке. Обязательно после установки завести двигатель и проверить результат работы.

Как исправить проблемы

Теперь поговорим об устранении этих неисправностей согласно озвученному списку.

1. Охлаждающая жидкость не может пропасть по взмаху волшебной палочки, она не испаряется под действием температуры. Потому проверять нужно все патрубки, шланги, хомуты, радиатор и прочие компоненты. Где-то обязательно есть повреждение, вызывающее протечку.
2. Если зимой вам приходится долго стоять на месте, дожидаясь прогрева двигателя, попробуйте утеплить моторный отсек. Существует множество способов сделать это — от классического «тулупа» для двигателя, до применения простой картонки перед радиатором в зимний период или использования специальных утеплителей. Следите обязательно за тем, чтобы ваши утеплители не задевали ремень генератора.
3. При детонации можем лишь посочувствовать автомобилю, поскольку его владелец полностью игнорировал все сигналы машины о том, что СО находится в неисправном состоянии. Если простейшие меры по ремонту дадут положительный результат, считайте, что вам крупно повезло. Если нет, тогда ремонта двигателя не избежать. А это уже совсем другие суммы денег.
4. Когда стрелка датчика оказалась в красной зоне, незамедлительно предпринимайте соответствующие меры. Заглушите двигатель, чтобы чрезмерный перегрев не привел к еще более печальным последствиям. Поднимите капот, проверьте наличие жидкости в бачке. Только не открывайте его, там очень горячо. При своевременной реакции можно избежать закипания и свиста из-под капота. Но своим ходом до СТО лучше не ехать. Вызывайте эвакуатор.
5. Ситуации, когда рвутся прокладки головки мотора, не редкость. Но сталкиваться с ними не желаем никому. Подобная поломка говорит о том, что вам необходимо в обязательном порядке приступать к полноценному ремонту двигателя. Самостоятельно или на автосервисе — решайте сами.

Замена охлаждающей жидкости (тосола) и патрубков СО ВАЗ 2114

В отечественных автомобилях старого образца охлаждение силовой установки происходит за счет оригинальной охлаждающей смеси. Оригинальна она по той причине, что используется в отечественных машинах, пример — ВАЗ. В новых авто эту задачу выполняет антифриз. Сейчас все больше владельцев ВАЗ решают перейти на антифриз. Это правильный ход по нескольким причинам:

• ВАЗовская смесь действует на систему хуже, так как у неё меньше присадок, которые отвечают за «тепловую защиту». Антифриз был разработан специально для охлаждения систем автомобиля, соответственно пользы от него больше.
• Заводская смесь быстрее разрушает патрубки (шланги). Как результат, утечка и испорченный радиатор.

Оценив пользу современного антифриза, автомобилист сливает старую жидкость, а затем заливает новую смесь. Через несколько недель, в большинстве случаев, владелец ВАЗ 2114 обнаруживает утечку тосола. Ошибка заключается в том, что автомобилист залил совершенно другую жидкость, но не позаботился о патрубках, через которые этот антифриз постоянно проходит. Материал шлангов ВАЗ 2114 рассчитана на «родной» тосол. Опыт показывает, что антифриз быстро разъедает внутренние стенки. Выход из положения – замена шлангов, а затем – охлаждающей жидкости.

Замена вентилятора отопителя ВАЗ-2114

В салоне под рулем, используя ключ на 10, откручиваем гайку крепления отопителя к кузову и снимаем с шпильки клемму провода «массы» двигателя вентилятора (в черной изоляции), а затем отсоединяем разъем провода «плюса» питания.

Снимаем воздушный фильтр салона, расположенный под лобовым стеклом посередине. Откручиваем крестообразной отверткой 5 саморезов крепежа воздухоприточных боковых решеток. Извлекаем решетки. Отвинчиваем 4 самореза крепления защитного кожуха, который затем вынимаем. Отворачиваем 2 винта крепежа вентилятора к основанию отопителя.

Вытягиваем через резиновый уплотнитель из салона провода питания электродвигателя. Выводим вентилятор из его корпуса (коробки воздухопритока). Убираем с кожуха вентилятора уплотнитель. Поддеваем плоской отверткой защелки кожуха, который разъединяем на 2 части. Освободив 2 крепежные скобы, снимаем крышку двигателя и извлекаем электродвигатель вместе с рабочим колесом.

Установку нового вентилятора выполняют в обратной последовательности.

Инструкция по замене

Для замены регулятора в домашних условиях вам не понадобится специфический инструмент или навыки, здесь все довольно просто. Замену следует производить на остывшую машину, чтобы не получить ожог!

Замена датчика температуры охлаждающей жидкости своими руками производится следующим образом:

1. Сначала обесточивается электросеть автомобиля, для этого просто снимите клемму с АКБ, открутив гаечным ключом гайку ее крепления.
2. Из радиаторного устройства необходимо слить в заранее приготовленную емкость часть расходного материала. Емкость должна быть чистой, поскольку этот антифриз будет опять залит в систему.
3. Чтобы без проблем заменить контроллер, произведите демонтаж корпуса воздушного фильтра. Его можно и не снимать, просто таким образом заменить его будет проще.
4. Выполнив эти действия, можно демонтировать колодку с проводкой от питания контроллера. Проследите за тем, чтобы на контактах не было коррозии, если ржавчина имеется, ее необходимо удалить железной щеткой.
5. Затем выкрутите регулятор из места монтажа, для этого используется ключ на 19. Установите новый датчик, перед монтажом удостоверьтесь в том, что на его резьбе имеется металлическое кольцо. Для того, чтобы надежно зафиксировать регулятор, его можно посадить на герметик. Дальнейшие действия по сборке осуществляются в обратной последовательности.

Почему нарушена функция охлаждающей системы

Основная неисправность нарушения работы системы охлаждения возникает в результате неправильного срабатывания термостата. В конкретном случае единственным решением будет его замена.

До того как приступать к работе по замене клапана термостата, его нужно проверить на исправность, путем запуска двигателя пока он охлажден. Когда мотор нагреется, примерно до 90 градусов потрогайте патрубок внизу радиатора, он должен быть теплым, это свидетельствует об исправности клапана, при холодном патрубке, клапан подлежит замене.

На моделях машин ВАЗ 2114 предусмотрен радиатор из алюминия, он оборудован двумя дополнительными бачками, в левом имеется перегородка.

Охлаждающая система достаточно проста, поэтому ремонт можно провести самостоятельно.Радиатор является основной составляющей системы охлаждения машины, основная его функция предотвращение перегрева двигателя, благодаря отводу теплого воздуха от двигателя наружу.

1. Сам радиатор.
2. Бачок нижний с патрубками.
3. Бачок верхний с патрубками.

Зачем меняется охлаждающая жидкость

Вообще, вопрос странный. Но, тем не менее, он может возникать и на него необходимо ответить. Итак:

• Тосол — это эксплуатационная жидкость автомобиля. Она, как и масло, подвергается замене.
• Замена тосола ВАЗ 2112 производится, потому что тосол приходи в негодность — то есть теряет свои эксплуатационные свойства.
• А если двигатель не будет охлаждаться, это не светит ему ни чем хорошим. Не действующая охлаждающая жидкость влечет за собой перегрев двигателя и связанные с этим другие неисправности.

Следим за состоянием системы охлаждения:

Необходимо следить за наличием тосола в расширительном бачке системы охлаждения и поддерживать необходимый уровень.

• Доливать необходимо антифриз исключительно той марки, которая была залита в автомобиль. Смешивать антифризы категорически запрещается!
• По истечении указанного пробега обязательно следует менять тосол!

Помните! Если вы приобрели подержанный ВАЗ 2112, обязательно поменяйте тосол!

Инструменты

Чтобы заменить тосол ВАЗ 2112 понадобится следующее:

• Гаечные ключи: 10, 13 и 17
• Трещотка
• Лейка
• Емкость для тосола (примерно 10 литров)
• Ветошь

Выбор нового

Перед тем как снять радиатор охлаждения со своего ВАЗ 2110, нужно подумать, какой агрегат окажется на его месте. Вариантов не так много, однако выбор следует сделать грамотно.

Модель Крафт

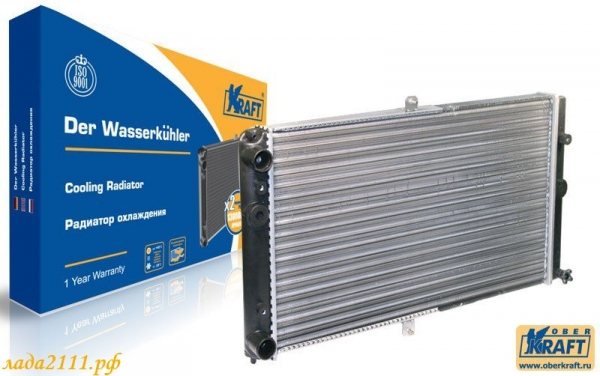

Для отечественной «десятки» предусмотрено два типа охлаждающих устройств — алюминиевые и медные . И здесь важно подумать, чего именно вы хотите — надежной, длительной работы, либо минимальные финансовые затраты на его покупку.

1. Алюминиевые. Они обладают небольшим весом, достаточно дешевые. Цены напрямую зависят от производителя. Но такие радиаторы обладают худшим показателем теплопроводности, он не так эффективно охлаждают двигатель. Плюс для алюминиевых агрегатов характерно появление коррозии уже через непродолжительный период эксплуатации. Среди наиболее востребованных моделей отметим две:

1. Luzar. Его стоимость сейчас около 1000 рублей;
2. Прамо. За него придется отдать где-то 1600 рублей.

• Медные . Обладают большим весом, но эффективнее справляются со своей непосредственной задачей. Срок службы значительно дольше, медь защищает от образования коррозии. Для возникновения течи вам придется как следует постараться, удариться передком о что-то твердое. То есть механическая прочность у медных радиаторов на высоком уровне. Единственный недостаток — высокая цена. За 5 тысяч рублей вы сможете приобрести великолепный двухрядный радиатор, КПД которого повышен на 40 процентов.

Техническое обслуживание

Регулярное техническое обслуживание системы охлаждения сводится к проверке уровня охлаждающей смеси в расширительном бачке и контролю ее цвета. Рекомендуется производить проверку перед каждым выездом или, в крайнем случае, регулярно каждые 500 — 600 км пробега.

Уровень охлаждающей смеси в бачке должен постоянно превышать минимальный уровень на 2…3 см. Проверку уровня и доливание жидкости необходимо проводить только на холодном двигателе. Смесь, предназначенная для доливки, должна быть того же вида, что и жидкость, залитая в систему. Смешивать различные виды не рекомендуется.

Замена

Замена
Теперь осталось установить новый комплект патрубков и завершить эту работу. Для этого:

• Выполняйте установку, следуя в обратной последовательности разборки и демонтажа;
• Обязательно поставьте на места новые уплотнительные кольца;
• Наполните систему охлаждения охлаждающей жидкостью;
• Включите в работу двигатель, убедитесь в отсутствии утечек охлаждающей жидкости.

Как видите, замена патрубков системы охлаждения вполне может быть выполнена своими руками. Здесь потребуется аккуратность, последовательность ваших действий, а также использование новых, качественных деталей на смену старым.

Если же подобными вопросами вы не можете или не хотите заниматься самостоятельно, обратитесь в хороший автосервис, где быстро и качественно смогут привести вашу систему охлаждения в нормальное состояние.

Загрузка …

LiveInternetLiveInternet

—Рубрики

• Психология (1)
• детям (748)
• мужчинам (28)
• носки (141)
• АНИМАЦИЯ (74)
• астрология, календари (28)
• Беременным (29)
• бисер (47)
• братья наши меньшие (21)
• букет из конфет (95)
• валяние (14)
• всё из бумаги (172)
• всё из пробок (7)
• ВЯЗАНИЕ (412)
• ГАДАНИЕ (19)
• готовимся к празднику (207)
• АКВАГРИМ (7)
• Идеи дизайна. (67)
• интересное и красивое (15)
• карвинг (15)
• компьютер,полезные программы (83)
• костюмы (49)
• красота и здоровье (383)
• кухня (71)
• ЛайфХак (14)
• Мастер Класс (85)
• МЕБЕЛЬ СВОИМИ РУКАМИ (117)
• музыка (12)
• Мыловарение (25)
• мягкая игрушка (90)
• НОВАЯ ЖИЗНЬ СТАРЫМ ВЕЩАМ (90)
• обучалки (142)
• оформление дневника (3)
• оч. умелые ручки (182)
• подарки (84)
• ПОДУШКИ (65)
• помощь (10)
• Притчи,афоризмы (2)
• прически (92)
• РеМоНт СвОиМи РуКаМи (23)
• РеЦеПтЫ (468)
• ВыПечка (79)
• заготовки на зиму (95)
• салаты,канапе,бутерброды (131)
• рисуем (81)
• РУКОДЕЛИЕ (206)
• садовый дизайн и просто дача (243)
• свадьба (23)
• Советы хозяйкам (156)
• торты (147)
• ТРАФАРЕТЫ (60)
• узоры (37)
• фотошоп (45)
• холдный фарфор,лепка (134)
• цветы (49)
• ШИТЬЁ (230)
• шторы (17)
• юмор (11)

—Музыка

—Поиск по дневнику

—Подписка по e-mail

—Статистика

Ремонт термостата

Датчик термостата также служит для сохранения заданной нормы температурного показателя. Он перекрывает движение охлаждающей смеси в радиатор, пока нагрев двигателя не достигнет нужной температурной нормы примерно в 90 градусов. Жидкость начинает поступать через термостат при достижении по Цельсию 95 градусов. При помощи термостата двигатель расходует минимальное время для разогрева. Расположен термостат между двигателем и охлаждающим радиатором.

Часто встречающиеся проблемы:

1. Клапан закрыт – двигатель в не прогретом состоянии очень плохо держит обороты, может заглохнуть.
2. При открытом клапане – при заморозках можно ездить, или включать печку на максимальный режим, иначе произойдет перегрев двигателя.

При проведении ремонтных работ термостата допускается легкое ударение отверткой по корпусу, чтобы сдвинуть клапан.

Замена расширительного бачка ВАЗ и замена патрубков охлаждения Замена расширительного бачка ВАЗ и замена патрубков охлаждения

Источники

Радиаторы системы охлаждения

В автомобилях имеется два радиатора – основной, который располагается в передней части, и отопителя, предназначенного для обогрева в салоне. На ВАЗ-2114 система охлаждения двигателя, как и на других машинах, связана с отопителем. Общая схема радиаторов – два пластиковых бачка, между которыми находятся трубки из меди или латуни. Для улучшения теплоотдачи между этими трубками расположены тонкие металлические пластины. Очень часто причиной повышенной температуры двигателя является разрушение этих пластин либо отсутствие зазора между ними.

Схема системы охлаждения ВАЗ-2114 такова, что радиатор обдувается встречным потоком воздуха в нормальном режиме. Если происходит повышение температуры сверх нормы, включается электрический вентилятор. О нем будет рассказано ниже. Во время эксплуатации автомобилей необходимо очищать соты от скапливающейся грязи. В них попадают насекомые, пыль, теплоотдача ухудшается, охлаждение двигателя становится не таким эффективным. Особенно это заметно при движении по пробкам.

Схема системы охлаждения ВАЗ-2114 имеет два контура – малый и большой. В первом случае циркуляция жидкости осуществляется по рубашке двигателя, отопителю, излишки выбрасываются в расширительный бачок. Во втором случае подключается к этой цепочке еще и основной радиатор. С его помощью происходит более интенсивное охлаждение. И делает это термостат – небольшой прибор, в основе которого лежит пластина из чувствительного к нагреву металла.

Чаще всего используют биметаллические пластинки, очень похожие на те, которые стоят в автоматических выключателях. Только одно отличие – размеры несколько больше, так как эта пластина воздействует на клапан. Последний открывает канал подачи жидкости к верхней части радиатора. Чем выше температура, тем больше открывается клапан. Это позволяет избежать перегрева двигателя. Если температура достигает критического значения, при котором антифриз даже закипает, происходит принудительный обдув воздухом.

Количество цилиндров:	4
Рабочий объем цилиндров, л:	1,599
Степень сжатия:	10,3
Номинальная мощность при частоте вращения коленчатого вала 5000 об/мин,:	65,5 кВт.-(89,1 л.с.)
Диаметр цилиндра, мм:	82
Ход поршня, мм:	75,6
Число клапанов:	16
Минимальная частота вращения коленчатого вала , об/мин:	800-850
Максимальный крутящий момент при 3700 об/мин., Н*м:	131
Порядок работы цилиндров:	1-3-4-2
Октановое число бензина:	95(неэтилирован.)
Система подачи топлива:	Распределенный впрыск с электронным управлением.
Свечи зажигания:	АУ17ДВРМ, BCPR6ES(NGK)
Вес, кг:	121

Особенности двигателя.

Какой двигатель ставили: двигатель ВАЗ 21124 может применяться для установки на автомобили ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 и их модификациях.

Двигатель 21124 можно рассматривать, как вариант развития шестнадцатиклапанного ДВС ВАЗ 2112. Целью модификации было увеличение объема до 1600 см куб.(2112 — 1500 см куб.) и повышение экологических показателей до требований европейских стандартов.

Блок цилиндров

На двигателе 21124 используется блок цилиндров 11193-1002011. Диаметр цилиндров – 82,0мм. Конструктивно он отличается от блока двигателя 2112 высотой(смотреть «Блок цилиндров»). Высота блока 11193 увеличилась и составляет 197,1мм. (высота блока 2112 — 194,8мм). Высотой блока принято считать расстояние от оси вращения коленвала до верхней поверхности блока. Блок окрашен в синий цвет.

Отличие нового блока от блока 11183 заключается в использовании другого размера отверстий для крепления головки блока (на блоке 11193 отверстия с резьбой М10 x 1,25 мм.). Кроме того, существует еще одно отличие, которое заключается в наличии специальных форсунок запрессованных во вторую, третью, четвертую и пятую опоры коренных подшипников и используемых для охлаждения днища поршней маслом во время работы двигателя.

На двигатель ВАЗ 21124 установлен коленчатый вал 11183 -1005016. Этот же коленвал установлен на модели ВАЗ 21126 и ВАЗ 11194. Ход поршня в 75,6 мм, обеспечивается кривошипом коленчатого вала, радиусом 37,8 мм. Коленчатый вал маркируется. На шестом противовесе вала отлита надпись — «11183».

Для привода газораспределительного механизма на коленвал устанавливается зубчатый шкив 2110-1005030. Профиль зубьев шкива соответствует параболическому зубу ремня ГРМ. На двигателе применяется ремень 2112-1006040 с параболическим зубом (шириной 25,4 мм со 136 зубьями). Ресурс ремня составляет 45 тыс. км.

На вал установлен демпфер модели 2112, Демпфер выполняет несколько функций: через поликлиновый ремень осуществляет привод генератора и других устанавливаемых агрегатов; особая конструкция шкива позволяет снижать воздействие крутильных колебаний на валу; размещенный на демпфере задающий зубчатый диск позволяет датчику определять угол поворота коленчатого вала.

Ремни

На двигателях без дополнительных навесных агрегатов (без насоса ГУР и без компрессора кондиционера) применяется поликлиновый ремень генератора 2110-3701720 6РК742(742мм.).

На двигателе 21124 с установленным насосом ГУР — поликлиновый ремень 2110 -1041020 6РК1115(1115мм).

На модели с компрессором кондиционера — ремень 2110-8114096 6РК1125(1125мм).

Поршневая

На двигатель устанавливаются новые поршни мод. 21124. На поршне имеется соответствующая маркировка. По сравнению с поршнем 2112, у этого поршня есть отличие. На днище поршня имеются четыре лунки под клапаны. Лунки выполнены глубиной 5,53 мм. Лунки такой глубины позволяют предотвращать контакт клапанов с поршнем при обрыве ремня ГРМ. На поршнях 2112 лунки имеют меньшую глубину: 3,19 мм для впускных и 3,06 – для выпускных.

Кольца

Применяются комплекты колец нормального размера на 82 мм: 21083-1000100-10 – чугунные или 21083-1004029 –стальные кольца.

Диаметр поршневого пальца 21124 составляет – 22 мм., длина пальца – 60,5 мм. Палец в поршне устанавливается с плавающей посадкой. Осевая фиксация осуществляется стопорными кольцами.

Шатуны и пальцы от двигателя модели 2110.

Голова

Шестнадцатиклапанная головка блока цилиндров двигателя 21124 отличается от головки блока 2112 только большей площадью поверхности под стыковку фланцев впускного трубопровода. В верхней части головки устанавливаются два распределительных вала: один для впускных клапанов, другой — для выпускных клапанов. Распределительные валы, клапана, пружины и гидротолкатели остались от модели 2112. Впускной и выпускной распределительные валы имеют специальные метки. Впускной распределительный вал имеет необработанный поясок рядом с первым кулачком. Кроме того, между вторым и третьим кулачком вала присутствует маркировка в виде цифр, где две последние цифры — «15». На выпускном распределительном вале поясок отсутствует, а последними цифрами номера будет — «14».

Установка гидротолкателей позволила отказаться от регулировки зазоров в клапанных механизмах. Но механизм гидротолкателей очень чувствителен к качеству масла и его чистоте. Наличие в масле мех. примесей может привести к отказу работы гидротолкателя. Ремонту гидротолкатели не подлежат – требуется их замена.

В головке цилиндров ВАЗ-21124 установлены клапана модели 2112. Клапана имеют стержень меньшего диаметра. -7мм(8мм-для восьмиклапанных двигателей). На каждом клапане установлена только одна пружина.

Распределительные валы приводятся во вращение зубчатым ремнем от коленчатого вала. На каждом из распределительных валов установлен зубчатый шкив. Метки, для выставления фаз газораспределения, на зубчатых шкивах 21124 выполнены со смещением в 2 градуса относительно аналогичных меток на шкивах двигателя ВАЗ-2112.

Зубчатые шкивы отличаются и имеют свою маркировку. Впускной шкив 21124-1006019 метится кружком возле ступицы и имеет приваренную шторку с внутренней стороны шкива, Выпускной шкив 21124-100606020 имеет аналогичную маркировку, но без шторки.

Натяжение ремня осуществляется с помощью натяжного и опорного ролика. Ролики выполнены с ребордами. Буртики увеличенного диаметра с двух сторон ролика предотвращают соскальзывание ремня.

Прокладка головки цилиндров двигателя 21124 изготовлена я из безасбестового материала и имеет металлические окантовки уплотнения цилиндров.

Впрыск

В системе впуска двигателя ВАЗ 21124 используется модуль впуска мод. 2112-1008600 – пластиковый впускной трубопровод, объединяющий функции ресивера и впускного коллектора.

На выпуске двигателя устанавливается катколлектор. Этот узел ранее на вазовских двигателях не использовался и представляет собой нейтрализатор объединенный с приемной трубой. Катколлектор 21124 выполнен более массивным по сравнению аналогичными узлами двигателей ВАЗ 21126 и ВАЗ 11194. Для модификаций с требованиями Евро 3 или Евро 4 применяются различные модели катколлекторов.

По сравнению с топливной системой ВАЗ 2112 на двигателе ВАЗ 21124 применяется новый тип топливной рампы (1119-1144010). Рампа изготовлена из нержавеющих труб. В системе подачи топлива отсутствует сливная магистраль. Регулировка давления в топливной магистрали осуществляется клапаном, размещенным в модуле топливного насоса. Форсунки применяются «BOSCH» 0280 158 022 или «SIEMENS» VAZ20735(тонкие, голубые).

Зажигание

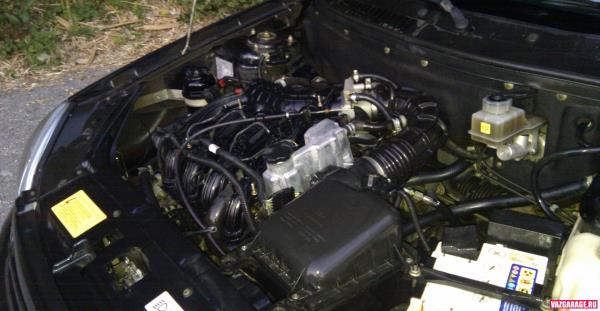

На двигателе ВАЗ 21124 для каждой свечи установлена своя катушка зажигания. Катушки надеваются на свечи и дополнительно крепятся к крышке головки цилиндров. В результате отпала необходимость в высоковольтных проводах и возросла надежность системы зажигания.

Двигатель 21124 комплектуется электронной системой управления Bosch M7.9.7или Январь 7.2 под нормы токсичности Евро-3 и Евро-4.

Параметры правильной роботы двигателя

Заливка новой охлаждающей жидкости

Когда старая смесь полностью стечет из всех деталей ВАЗ 2114, можно начинать промывку. Все пробки, краники должны быть открыты. Промывать блок и радиатор нужно подогретой водой. По цвету вытыкаемой жидкости можно определить, насколько загрязнена систем, черная или мутное серая вода даст понять владельцу, что замену охлаждающей жидкости нужно проводить чаще. Пробки и краник нужно перекрывать, когда вода будет чистой. В расширительный бачок новую смесь нужно лить тонкой струей. Залить можно до предельной отметки, но некоторые автомобилисты рекомендуют сделать запас,а уже позже долить после успешного испытания.

Заправка новой охлаждающей жидкостью ВАЗ 2114

Замена жидкости выполнена, нужно закрыть расширитель и завести ВАЗ 2114. Мотор должен работать в холостую до того момента, пока не запустится вентилятор печки. После его отключения можно глушить двигатель. Подходить к расширительному бочку нужно только после полного охлаждения силовой установки. При полном соблюдении инструкции водитель обнаружит то же самое количество тосола. Работа завершена.

Удаление воздушной пробки

Признаками образования воздушной пробки в системе охлаждения являются быстрый прогрев машины до высоких температур и плохая работа печки салона. Особенно легко это можно заметить зимой. Причины появления воздушной пробки разные:

• неправильная заливка охлаждающей жидкости;
• перегрев двигателя;
• разгерметизация системы;
• повреждения каких-то деталей и др.

Если в процессе проверки обнаружено подтекание тосола (антифриза) в системе, следы ОЖ на двигателе или других местах, следует устранить причины течи. Часто разгерметизация происходит из-за плохой затяжки хомутов на патрубках и шлангах. Их необходимо подтянуть. Обнаруженные деформированные или неисправные детали следует поменять.

Есть несколько способов удаления воздушных пробок. Самый простой — заехать на крутую горку мордой вверх. Скрутить пробки радиатора и расширительного бачка. Дать машине прогреться 10-15 минут. Затем немного погазовать и залить до необходимого уровня охлаждающую жидкость в систему. Продолжать пока не перестанут появляться пузырьки.

В автомобилях ВАЗ 2110, 2114, 2115 завоздушивание встречается редко. Причиной появления сходных симптомов может быть забитость шлангов или радиатора.

Тюнинг и ремонт ВАЗ 2110

Так как двигатели ВАЗ 2110 бывают двух типов инжекторные и карбюраторные, то и системы охлаждения для них индивидуальны. Здесь мы рассмотрим и ту и другую.

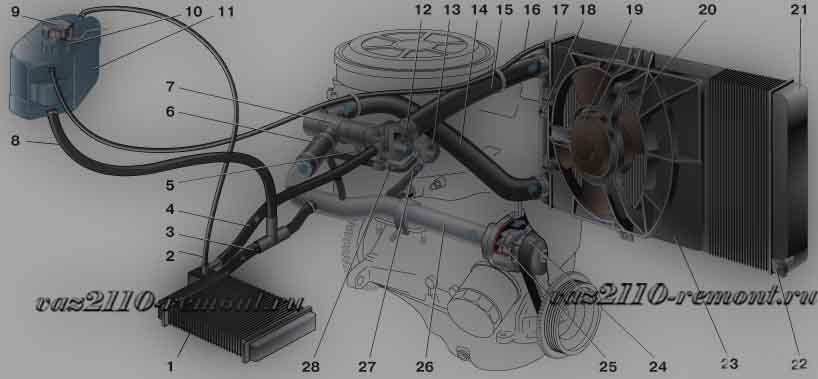

Данная система охлаждения состоит из:

1. Радиатора для печки.
2. Шланга радиатора печки (пароотводящего)
3. Патрубка с радиатора печки, для отвода антифриза.
4. Патрубка, подводящего антифриз к отопителю.
5. Датчика температуры охладительной жидкости (ДТОЖ)
6. Патрубка для подвода трубы помпы (водяной).
7. Термостата.
8. Патрубка заправочного
9. Пробки расширительного бочка
10. Датчика, указывающего уровень охлаждающей жидкости.
11. Расширительного бачка.
12. Выпускного шланга.
13. Камеры жидкостного подогрева выпускного коллектора.
14. Отводящего патрубка (с радиатора).
15. Патрубка для подвода жидкости к радиатору.
16. Патрубка пароотвода (из радиатора).
17. Левого бачка радиатора.
18. Датчика для включении электровентилятора.
19. Электродвигателя привода вентилятора охлаждения.
20. Крыльчатки вентилятора.
21. Правого бочка радиатора.
22. Пробки слива с радиатора охлаждающей жидкости.
23. Корпуса электровентилятора.
24. Ремня ГРМ.
25. Крыльчатки помпы охлаждения.
26. Подводящего патрубка (к водяной помпе)
27. Шланга подвода антифриза к жидкостной камере пускового устройства карбюратора.
28. Патрубка отводящего.

Что лучше?

Для начала давайте разберемся, что же выбрать для своего автомобиля. Ведь никому не хочется часто ремонтировать машину, а наоборот — раз сделать качественно и забыть о проблеме надолго. Сразу заметим одно — тосол это название определенного антифриза. Тосол был разработан в России для отечественных автомобилей. Он является универсальным для автомобилей местного производства, но его не используют в иномарках.

Тосол

Итак:

• Тосол производится по традиционным технологиям, которые уже заметно устарели.
• Такие технологии позволяют в процессе работы образовываться защитному слою на стенках рубашек охлаждения толщиной до 0,5 мм. А учитывая толщину самих рубашек, это не так уж и мало!
• Этот самый слой имеет низкую теплопроводность, а значит и теплоотдачу. Получается, что системе охлаждения приходится дольше работать на повышенной температуре.
• Это ведет к повышенному износу деталей агрегата, а также к повышенному расходу бензина. Также из-за осадка может заклинить термостат.
• Преимуществом тосола перед другими антифризами является его цена! Она значительно меньше!
• С другой стороны тосол достаточно распространен в нашей местности. Его широко используют на станциях тех. обслуживания многие мастера.
• С учетом изнашивания деталей двигателя и других возможных поломок, можно сказать, что тосол вполне оправдывает себя как охлаждающая жидкость.
• Обычно подвергается замене спустя 30-40 тысяч километров пробега или 1 года использования автомобиля.

Антифриз

Итак:

• Обычно антифризы считаются лучшим вариантом охлаждающей жидкости, нежели отечественный тосол.
• Разные цвета антифризов говорят о различном его составе, наличие дополнительных присадок и, соответственно, различных температурных режимах, в которых допускается его работа.
• Лучшая эффективность — это об антифризах. Они не образуют защитный слой по всей стенке рубашки. Защитная пленка образуется только в местах коррозии металла и достигает толщины в 100 раз меньшей, чем пленка тосола.
• Различные присадки позволяют увеличить срок службы антифриза до 250 тысяч километров пробега, а стандартный антифриз с минимумом присадок или вообще без них может прослужить до 100 тыс. км пробега.

Исходя из выше приведенной информации, делаем выводы. Замена тосола на ВАЗ 2112 требует качественной жидкости. Антифризы лучше тосола.

Помните! Рекомендуется использовать ту марку антифриза, которую советуют изготовители.

Оптимальный вариант ОЖ

Когда разобрались, как заменить тосол на ВАЗ 2110 (2112), важно подобрать оптимальный вариант жидкости. Многие автолюбители заливают исключительно дорогой антифриз, считая его более качественным

Для автомобилей ВАЗ вполне можно использовать дешевый отечественный продукт — тосол, характеристики которого разрабатывались именно для этих автомобилей.

Положительно отзываются владельцы отечественных авто о тосоле марки Феликс. Он продается в а канистрах по 5 и 10 л, и более мелкой таре. Выгодно приобретать жидкость в таре на 10 кг — это дешевле, и после замены отработанного тосола жидкость остается еще и на доливку.

Устройство системы охлаждения ВАЗ 2110

Основная функция система охлаждения — поддержание рабочей температуры двигателя 98-103°С. При работе мотора тепло рабочих частей отводится при помощи охлаждающей жидкости, постоянно циркулирующей в системе. Пока двигатель нагревается тосол или антифриз движется по малому кругу, не проходя через радиатор. Термостат в это время закрыт.

По достижении рабочей температуры термостат открывается, и жидкость циркулирует по большому кругу. Оба патрубка становятся горячими. Радиатор способствует большему охлаждению потоком воздуха. Вентилятор увеличивает интенсивность охлаждения. Помпа обеспечивает непрерывную циркуляцию. Термостат регулирует количество подаваемой жидкости в систему.

Для эффективной работы двигателя ВАЗ 2114, 2115, 2110 в расчет берутся различные показатели:

• температура масла;
• температура охлаждающей жидкости;
• наружняя температура и др.

Функционирование охлаждающей системы контролируется системой управления двигателя, которая собирает все указанные параметры.

Не всегда холодный нижний патрубок радиатора ВАЗ 2110, 2114, 2115 свидетельствует о нарушениях в системе. При холодном двигателе до открытия большого круга он не должен нагреваться, так как горячая жидкость не поступает на радиатор. Термостат может перекрывать циркуляцию по большому кругу в холодное время года, когда горячий воздух от охлаждающей жидкости поступает в салон автомобиля, благодаря чему она быстрее остывает

Обратить внимание на систему охлаждения нужно, если патрубки радиатора остаются холодными при достижении рабочей температуры ДВС и его перегреве

Для проверки эффективности работы системы в холодную погоду рекомендуется загнать ВАЗ 2110, 2114, 2115 в гараж, дать двигателю прогреться при закрытой печке салона 10-20 минут, и только потом делать выводы. Если и в этих условиях патрубок будет холодным, нужно искать проблему.

Характеристика ДТОЖ

Для начала рассмотрим основные характеристики регулятора, который часто называют датчиком включения вентилятора. Начнем с принципа функционирования.

Принцип работы

В основе конструкции детали лежит термистор-резистор, изменяющий уровень сопротивления в зависимости от температурного режима. Сам термистор установлен в стальной корпус с нанесенной резьбой на него. Непосредственно к корпусу подключена задняя пластмассовая часть устройства, в которой находятся контакты, необходимые для подключения проводов питания. Один из этих контактов плюсовой и он идет от ЭБУ, второй — это минус, который подключается к кузову.

Для того, чтобы датчик температуры двигателя мог работать, он питается от напряжения в 5 вольт. Напряжение подается от ЭБУ посредством резистора с постоянным сопротивлением. Так как сам по себе термистор ДТОЖ имеет отрицательный температурный коэффициент, при увеличении температурного режима параметр сопротивления на нем начнет падать. Кроме того, понижаться будет и напряжение, которое на него поступает. В результате снижения ЭБУ производит расчет температуры силового агрегата, а соответствующие показания передаются на панель приборов. Включаться регулятор должен с включением зажигания.

Где находится?

Если вы являетесь владельцем ВАЗ 21124, вам наверняка будет интересно узнать, где находится регулятор температуры охлаждающей жидкости на ВАЗ. На Ладах 12-го семейства расположение этого устройства довольно простое — как видно по фото, оно установлено в металлическую выпускную магистраль охладительной системы на ГБЦ. Находящийся здесь регулятор включения вентилятора ВАЗ позволяет точно определить температуру расходного материала, поскольку по этой магистрали проходит антифриз.

В каких случаях необходимо менять?

Если регулятор температуры ВАЗ ломается, расходный материал в системе будет превышать точку кипения и, соответственно, антифриз будет превращаться в пар. В конечном итоге это приводит к перегреву силового агрегата, а сам пар будет выбрасываться в воздух через различные отверстия, имеющиеся в системе.

Как известно, антифриз всегда находится под давлением, поэтому если на ВАЗ 2112 датчик стал барахлить, крышку расширительного бачка нужно открывать максимально аккуратно. В противном случае выплеснувшийся хладагент может оставить ожоги на коже. В целом контроллер температурного режима двигателя ВАЗ представляет собой довольно надежную деталь, которая выходит из строя сравнительно нечасто.

Но, как и любое другое устройство, у такого регулятора есть определенные дефекты, которые приводят к его поломке:

• пропадает контакт на внутренней плате устройства;
• появляются пробои в изоляции регулятора (автор видео — Василий Калугин).

Что касается основных симптомов поломки детали, то ее выход из строя можно определить по таким признакам:

1. Не включается вентилятор. Как известно, вентилятор активируется при нагреве мотора, также он может включаться и после того, как ДВС будет заглушен. Если вентилятор не включается, это может свидетельствовать не только о поломке контроллера, но и об окислении контактов питания. Поэтому в первую очередь необходимо произвести диагностику подключения вентилирующего устройства и при необходимости зачистить контакты от окисления.
2. Еще один симптом — мотор перестает нормально запускаться, особенно часто проблемы проявляются при наступлении холодов.
3. При езде на не прогретом силовом агрегате выхлоп будет плохим.
4. Еще один признак — появление пара из-под двигателя, это уже говорит о его перегреве.
5. На транспортном средстве может увеличиться расход потребляемого горючего.

Как показывает практика, при появлении таких признаков обычно замена контроллера системы охлаждения не требуется. По факту проблема обычно заключается в плохом контакте или повреждении проводов, в некоторых случаях это может быть утечка хладагента. Так что сначала нужно произвести визуальную диагностику устройства на наличие дефектов или повреждений.
