Ремонт реле регулятора напряжения на Ваз 2107

Обычно о том, что в автомобиле ВАЗ 2107 есть регулятор напряжения вспоминают тогда, когда возникает проблема с зарядкой аккумулятора. Если быть совсем точным в определениях, то реле напряжения приходит на ум сразу, как только оказывается, что, несмотря на наличие зарядки, аккумулятор практически полностью разряжен. Рассмотрим подробнее, для чего же нужен регулятор напряжения в автомобиле ВАЗ 2107.
Не вдаваясь в тонкости электроники, регулятор напряжения предназначен для регулировки напряжения на выходе генератора в зависимости от режима работы двигателя. Вполне естественно, что при изменении оборотов изменяется и уровень напряжения. А если оно падает до 12 вольт и ниже, аккумулятор перестает заряжаться.

Следовательно, при появлении подозрений на наличие неисправности в системе зарядки ВАЗ 2107, необходимо в первую очередь проверить напряжение на клеммах аккумулятора. Это можно сделать при помощи обычного вольтметра или мультиметра (тестера). В нормальном режиме напряжение должно составлять примерно 13-14 вольт. Если же оно падает ниже 13, следует обратить внимание на реле, возможно потребуется его замена.

В зависимости от типа используемого в автомобиле генератора, регулятор бывает внутренний трехуровневый и наружный. Внутренний является встроенным в генератор и обычно используется в автомобилях ВАЗ 2105 и 2107, наружный же применяется в более ранних моделях классики и находится в подкапотном пространстве на левой арке.

Исходя из типа регулятора, его замена имеет свои особенности. Замена наружного регулятора не составляет никаких проблем. При помощи ключа на 8 откручивают две гайки крепления и отсоединяют провода от клемм 15 и 67. Новое реле устанавливают в обратной последовательности. Проверив правильность подключения проводов к клеммам регулятора, и наличие надежного контакта его корпуса на массу, можно заводить двигатель и повторно мерять напряжение, чтобы убедиться в устранении неисправности.

Внутренний трехуровневый менять несколько сложнее из-за ограниченности доступа к генератору. Но, несмотря на это, задача вполне выполнима даже без его снятия. Замена регулятора, как и в случае с наружным, сводится к отсоединению проводов и выкручивании, при помощи крестообразной отвертки, двух винтов крепления. После этого реле вынимается из корпуса генератора. Установка нового регулятора происходит в обратной последовательности. После сборки проверяется уровень напряжения.

Следует отметить, что не всегда замена регулятора происходите по причине выхода его со строя. В последнее время все чаще автолюбители прибегают к замене генератора вместе с реле со старого образца на новый. Такого рода тюнинг становится возможным благодаря полной взаимозаменяемости обеих моделей. Причиной, побуждающей владельцев автомобилей на такой шаг, является высокая эффективность, которой отличается трехуровневый регулятор от стандартного.

Реле нового образца обеспечивают требуемый уровень напряжения в автоматическом режиме. Плюс к этому, оно имеет более широкий, по сравнению со штатным, диапазон регулировки, благодаря чему аккумулятор получает оптимальный заряд. При таких условиях срок службы аккумуляторной батареи значительно увеличивается. На принципиальной схеме электрических цепей ВАЗ 2107, приведенной ниже, реле обозначено цифрой 7.

Блок предохранителей ВАЗ 2105 — 2107 нового образца нет зарядки и причина

Реле поворотов ВАЗ — 2107 (класика) — замена

Проблемы с проводкой и монтажным блоком на ВАЗ-2107. не могу понять в чём суть.

Назначение реле регулятора ВАЗ 2107 инжектор и карбюратор

Основным предназначением реле регулятора напряжения на ВАЗ 2107, да и любом другом автомобиле, является поддержание стабильного и достаточного зарядного тока для бортовой сети и аккумулятора авто, а также с целью выравнивания скачков напряжения в идущих о генератора. Перепады генерируемого напряжения возникали бы, так как генератор вращается с различной частотой. Когда питание снижается ниже 12В, то аккумулятор перестает заряжаться, и вся ботовая сеть функционирует уже не на 100%. Если напряжение превышает 16 Вольт, то это может привести к закипанию аккумулятора, а также выходу из строя бортовых приборов.

На автомобилях ВАЗ раннего производства карбюраторного типа регулятор напряжения стоит на левой арке подкапотного пространства. Такие устройства еще называются внешними, так как они устанавливались вне конструкции генератора. Если быть точнее, то в генераторе устанавливался щеточный механизм, а управление осуществляется посредством печатной платы, которая устанавливалась вне изделия.

Большая часть автомобилей ВАЗ 2107 карбюраторного и инжекторного типа оснащаются генераторами со встроенными реле зарядки. Реле зарядки на таких автомобилях ВАЗ 2107 расположено непосредственно в противоположной от шкива стороне генератора.

Для поддержания приемлемого заряда аккумулятора требуется, чтобы генератор выдавал питание от 13,6 до 14,6 Вольт. Схема регулировки напряжения осуществляется за счет электросхемы, которая располагается на печатной плате(шоколадка) или в виде единого полупроводникового модуля(таблетки) со щетками. Релюшка, находящаяся внутри генератора, как правило не способна адекватно реагировать на температуру окружающей среды, из-за своего расположения близко к работающему двигателю. Встроенное реле иногда заменяют на трехуровневый регулятор напряжения, что обусловлено большей эффективностью изделия за счет ручной корректировки выдаваемого напряжения.

Как проверить реле зарядки на ВАЗ 2107

Если возникают подозрения на неисправную работу реле регулятора напряжения, то первоначально необходимо проверить напряжение на клеммах АКБ при заведенном авто. Питание должно быть не ниже 13 и не выше 14,6 Вольт. Причины такого повышенного или пониженного напряжения могут быть вызваны следующими факторами:

• неисправность регулятора зарядки;
• выход из строя самого генератора;
• отсутствие контакта в электрических соединениях аккумулятора или генератора.

Низкое напряжение заряда с генератора ВАЗ-2107. Что делать

Как подключен генератор Г-222 от ВАЗ-2105 на ВАЗ-2106.

Схема ВАЗ-2105

Информация по схемам «пятёрки» предназначена для самостоятельного ремонта автомобиля при небольших неполадках электрооборудования. Электросхемы разделены на несколько блоков (для удобства просмотра через компьютер или телефон), имеются файлы в виде единой картинки с описанием каждого элемента — для распечатки на принтере. Годы производства данной модели: с 1979 по 2010 год. В конце декабря 2010 года «АвтоВАЗ» в связи с низким спросом на модель ВАЗ-2105 прекратил его выпуск. К этому моменту уже было выпущено 2 миллиона автомобилей.

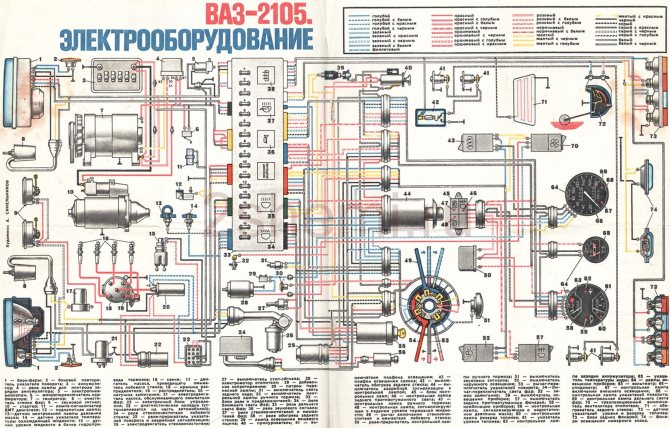

Схема карбюраторного ВАЗ 2105

Это цветная схема электрооборудования VAZ 2105. В верхней части изображения справа указаны цвета проводов, снизу — обозначения элементов.

1 – блок-фары, 2 – боковые указатели поворота, 3 – аккумуляторная батарея, 4 – реле включения стартера, 5 – электропневмоклапан экономайзера принудительного холостого хода карбюратора, 6 – стартер, 7 – микропереключатель карбюратора, 8 – генератор 37.3701, 9 – очистители фар, 10 – звуковые сигналы, 11 – свечи зажигания, 12 – подкапотная лампа, 13 – датчик контрольной лампы давления масла, 14 – датчик указателя температуры охлаждающей жидкости, 15 – распределитель зажигания, 16 – датчик уровня тормозной жидкости, 17 – катушка зажигания, 18 – очиститель ветрового стекла, 19 – электродвигатель омывателя фар, 20 – электродвигатель омывателя ветрового стекла, 21 — блок управления электропневмоклапаном экономайзера принудительного холостого хода карбюратора, 22 – выключатель зажигания, 23 – реле зажигания, 24 – реле-прерыватель указателей поворота и аварийной сигнализации, 25 – выключатель света заднего хода, 26 – выключатель стоп-сигнала, 27 – реле очистителя ветрового стекла, 28 – монтажный блок, 29 – штепсельная розетка для переносной лампы, 30 – лампа освещения вещевого ящика, 31 – прикуриватель VAZ-2105, 32 – электродвигатель вентилятора отопителя, 33 – выключатель контрольной лампы стояночного тормоза, 34 – выключатель контрольной лампы воздушной заслонки карбюратора, 35 – трехрычажный переключатель, 36 – выключатель аварийной сигнализации, 37 – выключатель освещения приборов, 38 — выключатель наружного освещения, 39 — выключатели плафонов, расположенные в стойках дверей, 40 – предохранитель цепи противотуманного света, 41 – контрольная лампа давления масла, 42 – выключатель заднего противотуманного света, 43 – контрольная лампа резерва топлива, 44 – комбинация приборов, 45 – контрольная лампа зарядки аккумуляторной батареи, 46 – реле-прерыватель контрольной лампы стояночного тормоза, 47 – плафоны освещения салона, 48 – контрольная лампа стояночного тормоза, 49 – контрольная лампа воздушной заслонки карбюратора, 50 – блок контрольных ламп, 51 – контрольная лампа заднего противотуманного света, 52 – контрольная лампа обогрева заднего стекла, 53 – контрольная лампа уровня тормозной жидкости, 54 – вольтметр, 55 – контрольная лампа габаритного света, 56 – контрольная лампа указателей поворота, 57 – спидометр 2105, 58 – контрольная лампа дальнего света фар, 59 – переключатель вентилятора отопителя, 60 – выключатель обогрева заднего стекла, 61 – дополнительный резистор электродвигателя отопителя, 62 – штепсельный разъем для подключения бара, 63 – задние фонари, 64 – фонари освещения номерного знака, 65 – датчик указателя уровня топлива, 66 – элемент обогрева заднего стекла.

Второй вариант схемы

1. блок-фары
2. боковой повторитель указателя поворота
3. аккумулятор
4. реле лампы для контроля зарядки аккумулятора
5. электропневмоклапан
6. микропереключатель карбюратора
7. генератор
8. очиститель стекол фар
9. звуковой сигнал
10. стартер
11. лампа-сигнализатор ВМТ двигателя
12. подкапотная лампа
13. датчик контрольной лампы давления масла
14. датчик указателя температуры охлаждающей жидкости
15. датчик уровня жидкости в бачке гидропривода тормозов
16. свечи
17. двигатель насоса, приводящего омыватель лобового стекла
18. крышка распределителя
19. распределитель
20. катушка зажигания
21. электродвигатель насоса, обслуживающего омыватели фар
22. электронный блок управления
23. диагностическая колодка (устанавливается на часть автомобилей)
24. реле стеклоочистителя лобового стекла
25. реле-прерыватель указателей поворота и аварийной сигнализации
26. электродвигатель стеклоочистителя
27. выключатель стоп-сигнала
28. электромотор отопителя (печки)
29. добавочное сопротивление
30. патрон переносной лампы
31. выключатель света заднего хода
32. выключатель контрольной лампы ручного тормоза
33. блок реле и предохранителей
34. реле ближнего света фар
35. реле дальнего света фар
36. реле звукового сигнала
37. реле стеклоочистителей и омывателей фар
38. реле обогрева заднего стекла
39. лампа освещения вещевого ящика
40. прикуриватель
41. выключатели плафона освещения
42. плафон освещения салона
43. выключатель обогрева заднего стекла
44. выключатель аварийной сигнализации с контрольной лампой
45. блок контрольных ламп
46. контрольная лампа заднего противотуманного света
47. контрольная лампа ручного тормоза
48. контрольная лампа, сигнализирующая о падении уровня тормозной жидкости
49. рычаг включения стеклоочистителя и омывателя лобового стекла
50. реле-прерыватель контрольной лампы ручного тормоза
51. выключатель звуковых сигналов
52. выключатель наружного освещения
53. рычаг-переключатель указателей поворота
54. рычаг-переключатель света фар
55. замок зажигания
56. выключатель освещения приборов
57. выключатель задних противотуманных фонарей
58. комбинация приборов
59. контрольная лампа, сигнализирующая о недостаточном давлении масла
60. контрольная лампа резерва топлива
61. указатель уровня топлива
62. контрольная лампа зарядки аккумулятора
63. указатель температуры воды
64. лампы освещения приборов
65. вольтметр
66. спидометр
67. контрольная лампа включения внешнего освещения
68. контрольная лампа указателей поворота
69. контрольная лампа дальнего света фар
70. трехпозиционный выключатель вентилятора отопителя (печки)
71. обогреватель заднего стекла
72. датчик указателей уровня и резерва топлива
73. блок задних фонарей
74. фонари освещения номерного знака ВАЗ 2105

Каково строение генератора изнутри

В качестве нее можно использовать отрезок трубы подходящего размера. Чтобы открыть блок, необходимо снять крышку, выдавливая ее наверх.

Для проведения проверки регулятора подсоединяем к щеткам вольтметр или контрольную лампу. Для зарядки аккумулятора и нормальной работы электрооборудования, напряжение должно быть 13,8 — 14,2 Вольта.

Установка генератора на место фиксируется гайкой на 17 и нижним болтом на

Пришлось покупать ещё один реле-регулятор, после чего заряд вернулся к нормальным значениям. На стенде Диагностика на стенде проводится на сервисе, а при наличии всего необходимого возможна и в домашних условиях. F2 10A Электродвигатели стеклоочистителя. Сигнализатор включения габаритных огней.

Схема ВАЗ-21053 с генератором 37.3701

1 — блок-фары; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле включения стартера; 5 — электропневмоклапан карбюратора; 6 — микровыключатель карбюратора; 7 — генератор 37.3701; 8 — моторедукторы очистителей фар*; 9 — электродвигатель вентилятора системы охлаждения двигателя*; 10 — датчик включения электродвигателя вентилятора*; 11 — звуковые сигналы; 12 — распределитель зажигания; 13 — свечи зажигания; 14 — стартер VAZ-2105; 15 — датчик указателя температуры охлаждающей жидкости; 16 — подкапотная лампа; 17 — датчик контрольной лампы давления масла; 18 — катушка зажигания; 19 — датчик уровня тормозной жидкости; 20 — моторедуктор очистителя ветрового стекла; 21 — блок управления электропневмоклапаном карбюратора; 22 — электродвигатель насоса омывателя фар*; 23 — электродвигатель насоса омывателя ветрового стекла; 24 — выключатель стоп-сигнала; 25 — реле-прерыватель очистителя ветрового стекла; 26 — регулятор освещения приборов; 27 — реле-прерыватель аварийной сигнализации и указателей поворота; 28 — выключатель света заднего хода; 29 — штепсельная розетка для переносной лампы**; 30 — прикуриватель; 31 — лампа освещения вещевого ящика; 32 — монтажный блок (вместо реле КЗ установлена перемычка); 33 — выключатели плафонов на стойках передних дверей; 34 — выключатели плафонов на стойках задних дверей; 35 — плафоны; 36 — выключатель контрольной лампы стояночного тормоза; 37 — выключатель контрольной лампы воздушной заслонки карбюратора; 38 — выключатель аварийной сигнализации; 39 — трехрычажный переключатель; 40 — выключатель зажигания; 41 — реле зажигания; 42 — переключатель наружного освещения; 43 — выключатель заднего противотуманного света; 44 — предохранитель цепи противотуманного света; 45 — контрольная лампа давления масла; 46 — комбинация приборов; 47 — контрольная лампа резерва топлива; 48 — указатель уровня топлива; 49 — контрольная лампа заряда аккумуляторной батареи; 50 — указатель температуры охлаждающей жидкости; 51 — контрольная лампа воздушной заслонки карбюратора; 52 — контрольная лампа стояночного тормоза; 53 — блок контрольных ламп; 54 — контрольная лампа заднего противотуманного света; 55 — контрольная лампа обогрева заднего стекла; 56 — контрольная лампа уровня тормозной жидкости; 57 — вольтметр; 58 — спидометр; 59 — контрольная лампа наружного освещения; 60 — контрольная лампа указателей поворота; 61 — контрольная лампа дальнего света фар; 62 — переключатель вентилятора отопителя; 63 — выключатель обогрева заднего стекла с лампой подсветки*; 64 — колодка для подключения бара; 65 — электродвигатель вентилятора отопителя; 66 — дополнительный резистор электродвигателя отопителя; 67 — задние фонари; 68 — колодки для подключения к элементу обогрева заднего стекла; 69 — датчик указателя уровня и резерва топлива; 70 — фонари освещения номерного знака.

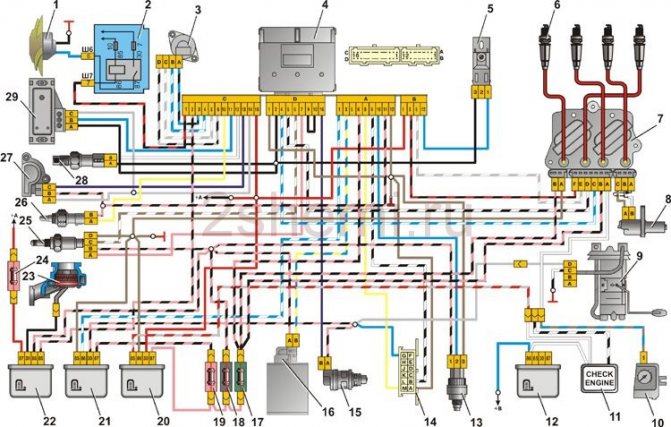

Схема инжектора ВАЗ 2105

1 – электродвигатель вентилятора системы охлаждения двигателя; 2 – монтажный блок; 3 – регулятор холостого хода; 4 – электронный блок управления; 5 – октан-потенциометр; 6 – свечи зажигания; 7 – модуль зажигания; 8 – датчик положения коленчатого вала; 9 – электробензонасос с датчиком уровня топлива; 10 – тахометр 2105; 11 – контрольная лампа “CHECK ENGINE”; 12 – реле зажигания автомобиля; 13 – датчик скорости; 14 – колодка диагностики; 15 – форсунка; 16 – клапан продувки адсорбера; 17, 18, 19 – предохранители системы впрыска; 20 – реле зажигания системы впрыска; 21 – реле включения электробензонасоса; 22 – реле электроподогревателя впускной трубы; 23 – электроподогреватель впускной трубы; 24 – предохранитель подогревателя впускной трубы; 25 – датчик концентрации кислорода; 26 – датчик температуры охлаждающей жидкости; 27 – датчик положения дроссельной заслонки; 28 – датчик температуры воздуха; 29 – датчик абсолютного давления;

• А – к клемме “плюс” аккумуляторной батареи;
• В – к клемме “15” выключателя зажигания;
• Р4 – реле включения электродвигателя вентилятора.

Технические характеристики генератора ВАЗ 2105

Лампа освещения приборов.

Электродвигатель вентилятора системы охлаждения радиатора.

Принцип работы агрегата и контрольной лампы заряда Основные детали агрегата Генератор модели Г работает так. И у машины сразу начинаются проблемы: то нет заряда, то лампа не горит.

Правильное натяжение ремня устанавливаем по величине прогиба его ветви на участке между шкивами генератора и насоса охлаждающей жидкости или насоса и коленчатого вала, под усилием 10 кгс. И у машины сразу начинаются проблемы: то нет заряда, то лампа не горит. Концы ее присоединены к контактным кольцам 18, установленным на пластмассовой колодке, напрессованной на вал ротора. При этом силой магнитного потока управляет реле-регулятор, которое увеличивает или уменьшает напряжение на щетках в зависимости от нагрузки на плюсовой клемме аккумуляторной батареи. Схема соединений генератора Г на автомобиле ВАЗ 1 — аккумуляторная батарея; 2 — генератор; 3 — реле контрольной лампы заряда аккумуляторной батареи; 4 — монтажный блок; 5 — выключатель зажигания; 6 — вольтметр; 7 — контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов. Для проверки конденсатора снимаем его с генератора и подсоединяем к нему провода мультиметра.

F3 10A Резервный. То, что шины бескамерные, тоже недостаток: без компрессора не накачать, насосом удается лишь подкачивать.

Сегодня многие устанавливают трёхуровневые регуляторы напряжения, но я пока не пробовал, поскольку уже несколько лет с зарядом проблем не возникает. Зачем дополнительные диоды? Сам корпус отделен конденсатором от й клеммы. При включении зажигания лампочка горит, потому, что через нее идет ток возбуждения. Это значит, что цепь целая и генератор готов к работе.

Принцип действия Ротор генератора — это сильный электромагнит , который при вращении быстро меняет направление магнитного поля в обмотке генератора. F17 10A Ближний свет фар левая блок-фара. Модификация с карбюраторным двигателем ВАЗ объемом 1,2 литра и мощностью 58,7 лошадиных сил, коробка передач как и в базовом варианте 4-ступенчатая. ВАЗ 2104,2105 ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА ОТ ВАЗ 2101,2106

Отказал регулятор напряжения генератора

Бывают ситуации, когда в пути, на автомобиле, внезапно пропадает зарядка аккумулятора и загорается красная лампочка на щитке приборов. В ряде случаев это вызвано отказом регулятора напряжения. На автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2121 регулятор напряжения отвечает за регулировку величины вырабатываемго генератором электрического тока.

В случае отказа лучше всего заменить его новым. Но не всегда такая возможность бывает. Рассмотрим, как можно в дорожных условиях путем нехитрых манипуляций с регулятором напряжения на некоторое время восстановить зарядку аккумулятора и обеспечить нормальную подачу тока в систему без его участия. Основных операций здесь две: отключить неисправный регулятор от генератора и второе – заменить его лампочкой 12В 5Вт.

Автомобили ВАЗ 2101, 2102, 2103, 2106, 2121 с регулятором РР380 или 121.3702, генератор Г221

Обычно регулятор устанавливается отдельно от генератора на щитке моторного отсека. Необходимо отключить от регулятора напряжения два идущих к нему провода и присоединить между ними лампочку мощностью 5 ВТ напряжением 12 В. Генератор начнет заряжать АКБ.

Автомобили ВАЗ 2104, 2105, 2107 с регулятором Я112В, генератор Г222 (щеточный узел и регулятор напряжения раздельны)

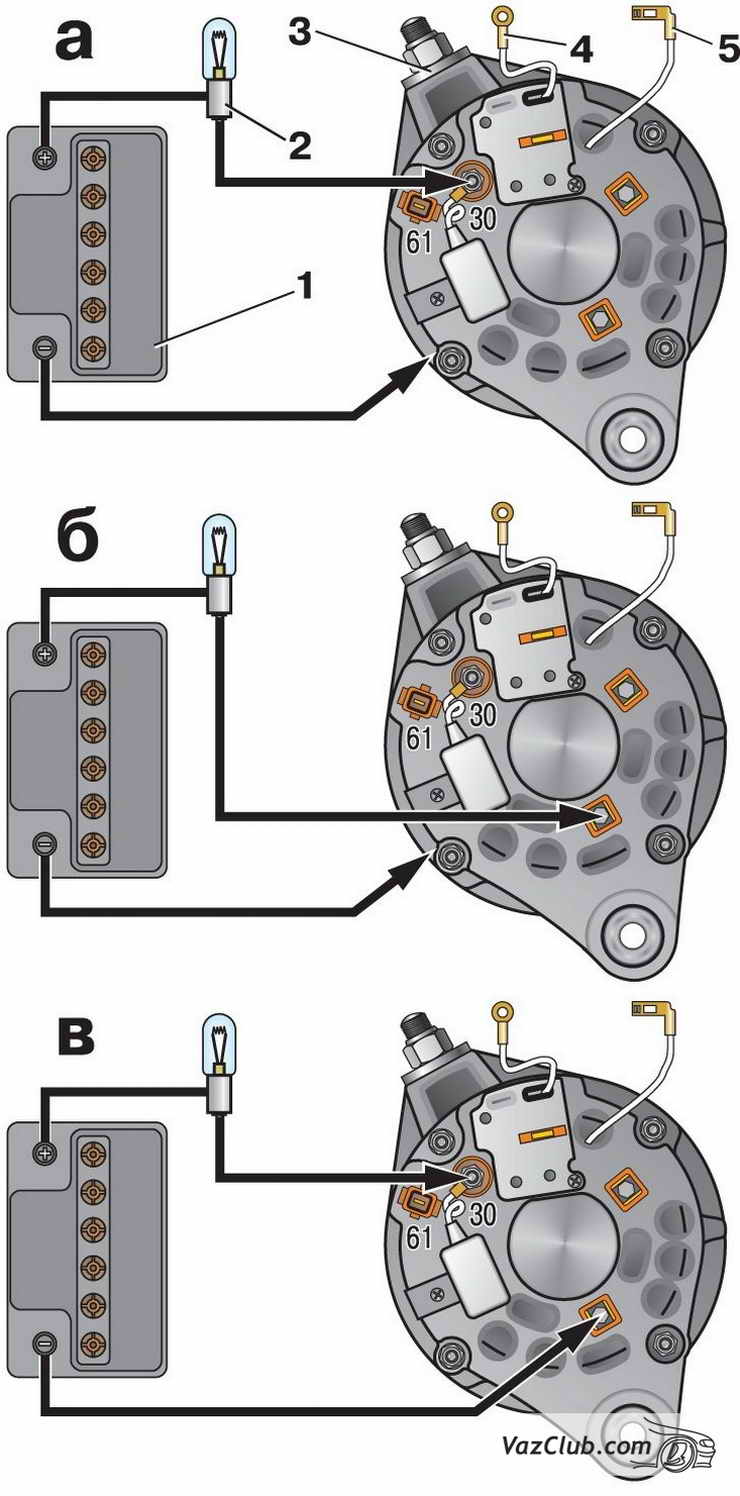

Необходимо снять регулятор напряжения Я112В с генератора. Соединяем отрезком провода его выводы «Б» и «В». Вывод «Ш» разрезаем и соединяем его отрезком провода с «массой». Ставим регулятор обратно на генератор.

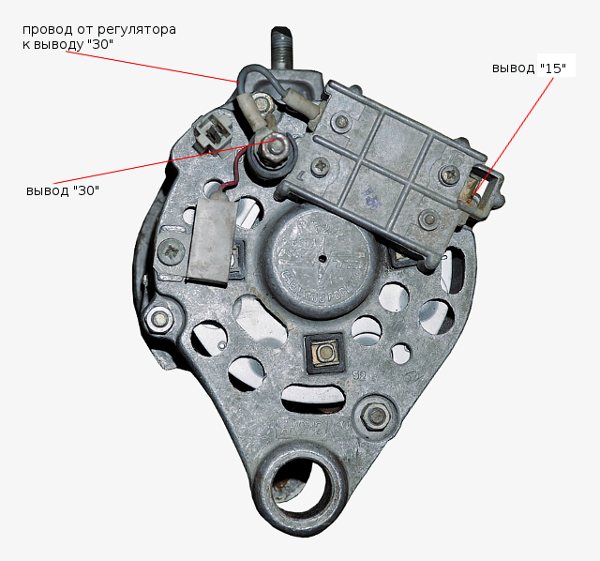

Провод, ведущий от регулятора напряжения на вывод «30» генератора на место не ставим и изолируем изолентой. Снимаем провод, ведущий к выводу «15» генератора и подключаем лампочку 12В 5Вт к его наконечнику и к выводу «15» генератора, на который он надевался. После таких манипуляций зарядка должна возобновиться.

генератор Г222

Автомобили ВАЗ 2108, 2109, 21099 с регулятором 17.3702 и генератором 37.3701 (щетки и регулятор объединены в один узел)

Необходимо отключить регулятор напряжения от генератора сняв и изолировав провод, ведущий от регулятора напряжения на вывод «30» генератора. Снимаем провод, ведущий на вывод «В» генератора и подключаем лампочку 12 В 5ВТ к его наконечнику и выводу «В» генератора на который этот провод надевался.

Примечания и дополнения

— Лампочку 12В 5Вт для восстановления зарядки можно взять из «повторителей» поворота или стоп-сигналов. Можно снять ее вместе с патроном, можно отдельно, а провода на ней зафиксировать изолентой.

— На автомобилях ВАЗ 2104, 2105, 2106 и генератором 37.3701 (неразборный узел — регулятор 17.3702 и щетки) порядок работ как на ВАЗ 2108, 2109, 21099.

— С 1996 года на генератор 37.3701 автомобилей ВАЗ 2108, 2109, 21099 устанавливался иной регулятор напряжения (с одним выводом, например, 361.3702, 61.3702 и пр.), восстановить зарядку описанными выше способами с ним не возможно.

Еще статьи по электрике автомобилей ВАЗ

Особенности устройства генератора

Корпус генератора представляет собой две крышки из алюминиевого сплава, стянутые четырьмя болтами с гайками, между которыми зажат круглый сердечник статора. В крышках установлены подшипники ротора: передний — в сквозном, задний — в глухом гнезде крышки. Ротор вращается внутри статора и корпуса на двух подшипниках. На переднем конце имеет прорезь под шпонку, резьбу для гайки вентилятора. Между передним ротором и передним подшипником устанавливается регулировочная шайба, которую часто забывают поставить, делая ремонт генератора. На заднем конце вала ротора перед задним подшипником напрессованы два медных контактных кольца, изолированных от вала и соединенных с концами обмотки возбуждения.

К внутренней части задней крышки устанавливается выпрямитель БПВ6-50. Он представляет собой две изолированные между собой подковообразные алюминиевые шины, в которые запрессовано по три кремниевых диода (вентиля) типа ВА-20. Внутренняя шина изолирована от корпуса, но соединена с болтом вывода «30» генератора, тогда как другая имеет контакт с «массой». Ножки диодов попарно из каждой шины болтом соединяются с концами фазных обмоток статора, а их другие концы соединены вместе — соединение типа «звезда». В генераторе Г 222 от этой точки идет провод, выходящий на клемму на задней крышке, от которой идет провод на вывод «85» реле контрольной лампы заряда типа РС-702. В 37.3701 от общей точки фазных обмоток проводов нет.

К контактным кольцам ротора пружинами прижаты щетки, одна из которых соединена с выводом «В», а вторая — с выводом Ш регулятора напряжения, установленного на щеточном узле в верхней задней части генератора. В 37.3701 есть три диода, соединенные одним концом с фазными обмотками, а вторые соединены в одну точку, провод от которой идет к выводу Ш реле регулятора и выводу «61» на задней поверхности генератора. Диоды соединены так, что пропускают положительные полупериоды к выводу «61».

Электронный регулятор напряжения неразборный и с 1996 года устанавливается в металлическом корпусе, приклепанном к щеткодержателю. Между корпусом и клеммой «30» монтируется конденсатор.

Схема подключения генератора

Для чего нужно

Реле регулятор 2107 необходим для обеспечения стабильного зарядного тока для аккумулятора и выравнивания перепадов напряжения в бортовой сети. Перепады неизбежно возникали бы, поскольку генератор крутится с разной частотой и ток на его выводах может сильно отличаться от номинальных 12 вольт. Если напряжение падает ниже, аккумулятор не может заряжаться, а многие электроприборы попросту не работают. Так же и при слишком большом напряжении аккумулятор может закипать, а приборы выходить из строя.

Если зарядный ток на АКБ падает, в первую очередь проверяют регулятор, поскольку сам генератор из строя выходит крайне редко. Зарядный ток просто проверить на клеммах АКБ при помощи тестера или мультиметра. В нормальном режиме напряжение системы должно быть в пределах 13-14 вольт. В случае, если показатели ниже , чем 12 В, тогда регулятору может светить замена.

ВАЗ 2105 | Аккумуляторная батарея не подзаряжается

Совет

Опытным автолюбителям можно рекомендовать проверить регулятор напряжения генератора.

Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и нагрузки генератора.

Проверка на автомобиле

Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15–30 В класса точности не хуже 1,0.

После 15 мин работы двигателя на средних оборотах при включенных фарах замерьте напряжение между клеммой “30” и массой генератора. Напряжение должно находится в пределах 13,6–14,6 В.

В том случае, если наблюдается систематический недозаряд или перезарядка аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить.

Проверка снятого регулятора

a) схема проверки регулятора напряжения выпуска до 1996 г. б) схема проверки регулятора напряжения выпуска после 1996 г.

Регулятор (поз. 3), снятый с генератора, проверяется по приведенной схеме. Регулятор, применявшийся до 1996 г., лучше проверять в сборе со щеткодержателем, так как при этом можно сразу обнаружить обрывы выводов щеток и плохой контакт между выводами регулятора напряжения и щеткодержателя.

Между щетками включите лампу (поз. 5) 1–3 Вт, 12 В. К выводам “В” (поз. 4), “Б” (поз. 6) и к корпусу регулятора или выводу “масса” (поз. 2) присоедините источник питания (поз. 1) сначала напряжением 12 В, а затем напряжением 15–16 В.

Если регулятор исправен, то в первом случае лампа должна гореть, а во втором — гаснуть.

Если лампа горит в обоих случаях, то в регуляторе пробой, если не горит в обоих случаях, то или в регуляторе имеется обрыв, или нет контакта между щетками и выводами регулятора напряжения.

automn.ru

Виды реле-регуляторов

Все регуляторы, которые применялись на автомобилях ВАЗ в разное время, могут быть всего двух видов:

1. Наружный регулятор.
2. Трехуровневый внутренний регулятор.

Начиная с автомобилей 2105 и 2107, завод устанавливал только внутренние реле на генератор. Наружные же применялись на более старых моделях и они были вынесены из генератора, поскольку особой компактностью не отличались. На этих машинах реле устанавливалось под капотом на брызговике слева.

Если была необходимость заменить наружный регулятор, то это делалось легко и просто — он был в доступном месте, крепился прямо к кузову саморезами, снимался элементарно просто. Главное, что нужно было учесть при его замене — соответствие клемм контактам 67 и 15. Достаточно было просто проверить по схеме правильность подключения нового реле, заводить мотор и проводить замер снова.

Внутренний регулятор ВАЗ 2107

С заменой внутреннего реле могут возникнуть сложности, поскольку установлен он на тыльной стороне генератора, а доступ к нему несколько усложнен. Несмотря на это, замена проводится даже без снятия генератора, прямо на машине. Он прикручен двумя винтами к корпусу. Открутив эти винты крестовой отверткой и отсоединив клемму, можно вынуть его и заменить новым.

Часто владельцы ВАЗ старых моделей меняют генератор по причине выхода из строя. В этом случае нужно свериться со схемой подключения генератора старого автомобиля, чтобы удалить старый прибор или хотя бы отключить его из системы. Реле старого и нового образца имеют абсолютно одинаковые характеристики, поэтому полностью взаимозаменяемы. Но при этом новый регулятор отличается более стабильной работой, точностью и долговечностью по сравнению со старым. Кроме этого новый образец обеспечивает оптимальный заряд АКБ любой емкости, а это существенно влияет на срок службы батареи.

Диагностика

Для проверки установленного реле достаточно просто замерять напряжение на клеммах АКБ, и станет понятно, в каком оно состоянии. Чтобы проверить снятое , которое вызывает подозрения, способ проверки несколько другой, но в любом случае это поможет выявить:

1. Отсутствие или плохой контакт в выводах щеткодержателя.
2. Обрывы щеточных проводников.
3. Неисправность самого реле.

К щеткам регулятора просто подключается мультиметр или контрольная лампа на 12 вольт, мощность которой не превышает 2 Вт. Достаточно подать 10-12 В, как лампа должна загореться или мультиметр должен показать соответствующее значение. После этого подается напряжение больше номинального — 16-20 вольт. В этом случае реле должно сработать, а лампа гореть не должна. Если лампа продолжает гореть при повышении напряжения, значит регулятор пробит и не исполняет свои функции. В этом случае он подлежит замене. Также при замене стоит обращать внимание на состояние щеток. Они должны выступать за пределы щеткодержателя не более, чем на 5 мм.

Таким образом можно протестировать свой регулятор и спасти аккумулятор от преждевременного износа. Следите за напряжением в сети, и удачных дорог!

Принцип работы агрегата и контрольной лампы заряда

Основные детали агрегата

Генератор модели Г 222 работает так. При включении зажигания «+» напряжения от аккумулятора поступает на клемму «30», затем на обмотку возбуждения, а потом через открытое реле напряжения на «массу». От замка зажигания через предохранитель 10 монтажного блока «+» соединяется с клеммами «86» и «87» реле контрольной лампы заряда. Через замкнутые контакты реле он подводится к самой лампе и через нее по «массе» автомобиля к «-» АКБ. Лампа горит.

При вращении ротора Г 222 на ВАЗ 2105 на концах его фазных обмоток возникает напряжение, которое, увеличиваясь, начинает частично, а потом и полностью питать обмотку возбуждения, бортовую сеть и заряжать АКБ. При достижении верхнего уровня напряжения в сети реле регулятора увеличивает сопротивление в цепи возбуждения и генератор удерживает его в пределах 13,июн.14,2 В. На обмотку реле контрольной лампы заряда подается фазное напряжение, и когда его величина составит 5,03.окт,4 В, этого хватит для размыкания контактов. Лампа тухнет, указывая, что все приборы питаются от генератора.

В генераторе модели 37.3701 при включении зажигания обмотка возбуждения питается через контрольную лампу, которая в это время горит. При вращении ротора на концах его фазных обмоток возникает напряжение, оно выпрямляется блоком дополнительных диодов, начинает питать обмотку возбуждения и подается на контрольную лампу заряда. Лампа горит от разности напряжений на клеммах «61» и «+» АКБ. С увеличением напряжения на выводе «30» указанная разность при работающем двигателе уменьшается и сводится к 0. Лампа тухнет, указывая, что все приборы питаются от генератора.

Иногда при проведении тюнинга или ремонта электрооборудования на модели 2105 до 1987 года выпуска ставят генератор от ВАЗ 2108 или 21053. И у машины сразу начинаются проблемы: то нет заряда, то лампа не горит. К лампе нужно подключить «+» бортового напряжения, а второй ее контакт, минуя реле, соединить с клеммой «61», тогда все встанет на свои места.

Проверка регулятора напряжения у генератора 37.3701

Где находится реле зарядки на ВАЗ-2107

Как правило, проблемы с запуском мотора наблюдаются в зимнее время года, если ВАЗ-2107 остается ночевать на улице. Случиться это может по самым различным причинам, но когда на панели приборов вспыхивает индикатор разрядки аккумуляторной батареи, то в первую очередь необходимо заподозрить неполадки с реле зарядки. С подобной неприятностью чаще всего сталкиваются те водители, которые не слишком регулярно проводят профилактическое обслуживание своего железного коня.
Как заменить реле зарядки на автомашине ВАЗ-2107, а также где конкретно оно находится? Об этом рассказывает настоящая статья.

Как устроено реле

Данное устройство на ВАЗ-2107 (как карбюратор, так и инжектор) расположено в том же корпусе, что и щеточный механизм.

Его основное предназначение – стабилизировать выходящее из генератора напряжение. Еще не так давно в магазинах продавались реле, выполненные в форме электронной платы. Недостаток его был один – сравнительно непродолжительный срок службы. Такие устройства не подлежали разборке и просто менялись на исправные при поломке.

Современные аналоги немного меньше по размеру, и в них использован полупроводник. Старого типа реле уже не найти. Новый вариант ничем не уступает ему функционально и также способен надежно регулировать напряжение в диапазоне от 13,2 вольт до 14,8. Превышения последнего значения при замерах тестером на аккумуляторе со всей очевидностью свидетельствует о поломке реле.

Схема цепи зарядки АКБ на ВАЗ-2107

Схема цепи зарядки аккумулятора на ВАЗ-2107 такая же, как и у других легковых автомобилей. Механизм ее действия заключается в следующем:

1. АКБ соединяется своим «минусовым» выводом с помощью медной шины с кузовом.
2. К «плюсовому» выводу аккумулятора подсоединяется вся электрическая система с помощью двух шин:
   первая шина идет к стартеру;
3. вторая шина – к генератору.
4. «Плюсовый» вывод генератора передает напряжение:
   на блок для предохранителей;
5. на замок зажигания.
6. С замка зажигания электричество передается в монтажный блок, в котором размещены предохранители (тот, что защищает эту токопроводящую цепь, имеет маркировку «F10»).
7. С предохранителей напряжение подается:
   на лампу контроля «Сигнал об уровне заряда» (она предназначена для оповещения о недостаточной зарядке аккумулятора);
8. на вольтметр, который показывает цифровые показатели напряжения в токопроводящей цепи.
9. Следующий этап в цепи зарядки АКБ – передача тока на:
   блок с предохранителями;
10. клемму генератора 61 (щеточный узел).

Как видим, неисправность в данной цепи зарядки аккумулятора может появиться практически в любом ее месте. Например, разрушиться контакт, в результате этого генератор перестанет качественно заряжать АКБ транспортного средства.

Где именно реле зарядки расположено

Для тех, кто не нашел его, сообщаем, что это устройство смонтировано непосредственно на корпус генератора, ВАЗ-2107. Прямо на его задней крышке вверху имеется круглый предмет, установленный на небольшой пластмассовой платформе. В большинстве случаев он черный. К нему присоединен желтый проводок. Собственно, именно эта невзрачная деталь и есть искомое реле. Не пытайтесь его сразу вытаскивать, поскольку крепится оно к поверхности генератора двумя винтами.

Чтобы весь производящий электроэнергию узел не пришлось демонтировать, действовать необходимо при замене элемента в следующем порядке:

• отключите от АКБ минусовый разъем, в противном случае сохранится опасность возникновения короткого замыкания;
• вытащите из самого реле ранее упомянутый желтый проводок;
• отвинтите оба болта, удерживающие его на кожухе генератора.

После этого устройство легко снимется. Далее производим осмотр. Прежде всего, необходимо убедиться, что имеющиеся на нем щетки сохранили достаточную длину, если нет, то реле надо заменить.
