Если речь зашла о стартере ваз 2109, то именно на этих машинах уже установлен один из тех, кто именует себя 29.3708 или 423.3708, иногда 5712.3708. Эти модели представляют собой тот самый электродвигатель с постоянным током смешанного возбуждения, у которого есть еще и тяговое реле двухобмоточное, тяговое.

Установочные размеры вышеуказанных стартеров практически одинаковы — различия лишь в устройстве привода и коллекторного узла. Для стартера 29.3708 предусмотрен коллектор торцового типа, а у стартера 423.3708 он цилиндрический. Больше различий нет, но стартер 5712.3708 в приводе наделен планетарным редуктором. Если приемы при снятии или установки во время ремонта одинаковы для всех вышеперечисленных единиц, то речь пойдет о ремонте того, что начинается с цифры 4.

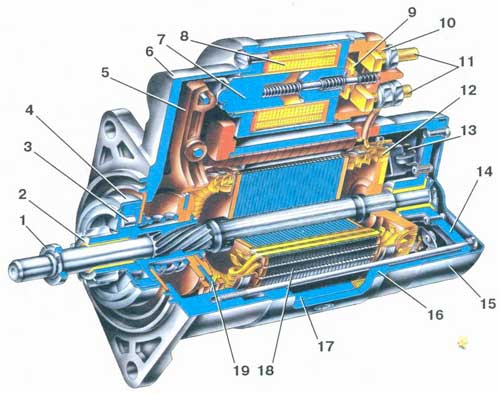

Давайте рассмотрим рисунок:

Непосредственно в самом корпусе стартера (16 ) вы найдете четыре закрепленных полюса (17). У всех есть обмотки возбуждения. 3 из них серийного выпуска, а одна шунтовая. Присмотритесь к корпусу (16) и крышкам (6, 14). Они стянуты 2 шпильками. При этом якорь (18) уже имеет цилиндрический коллектор (12). Вращение заднего конца вала якоря происходит во втулке из металлокерамики. Она запрессована в крышку (14). Передний конец помещен во втулку, которая запрессована в картере сцепления.

Запомните схему соединения стартера, вам подобный план пригодится еще не раз, когда будете делать ремонт авто своими руками.

Что делать, если не крутит стартер ваз 2109

Прежде, чем разобрать конкретные случаи, посмотрите видео о ремонте стартеров в специализированном сервисном центре.

А теперь конкретика.

Случай первый: Если у вас не крутит стартер ваз 2109 индектор и машина стоит колом около недели, а мороз уже за минус 20 перевалил, то можете на аккумулятор не грешить: при отлично работающих световых приборах (габаритках, аварийках и дальнем свете) проблемы могут быть решены двумя способами.

· Совет 1. Вы слышите щелчки или их нет в помине? Проверьте предохранители, осмотрите проводку и реле втягивающее. Начните процедуру запуска заново. Теперь щелкает, но при этом не крутится? Пора менять реле втягивающее.

· Совет 2. Посмотрите, насколько износились втулки. Заменили и опять проблемы? Тогда это может быть ротор, который лег на статор. Устраните эту проблему – поедете к любимой девушке!

Случай второй: автовладелец купил экспортный вариант 2109. Поворачивает ключ зажигания, при этом загораются лампочки STOP, датчик давления масла, а лампа аккумулятора светиться не хочет. Хозяин поворачивает ключ в третье положение, но опять тишина: стартер вообще не крутит. При этом и вентилятор печки перестает работать. Водитель отпускает ключ — и радость: вентилятор набирает обороты. Лезет в АКБ : там все в порядке, затем подает питание на втягивающую: стартер начинает крутить, и машинка завелась, но зарядки как не было, так ее и нет. Аккумулятор на стол! Исправен, оказывается. Новое действие: поставил только что купленный мост. И тут облом, хотя лампочка в приборе светится, предохранители все целы, а реле в замке зажигания пытается щелкать.

Вопрос: что с контрольной лампой заряда АКБ?

· Ответ 1: Поменяйте мост и реле зарядки, которое со щетками в комплекте идет. Однако в предохранители лезть не стоит. Токи пуска не защищены конкретными предохранителями.

· Ответ 2: Окислился контакт силового провода. Примерно на уровне разъеме монтажного блока, где-то под капотом.

· Ответ 3: Проверьте провод, идущий от батареи к корпусу вашего двигателя. Даже если тяга хорошая, то не поленитесь открутить и зачистить клемму, находящуюся под болтом.

Ремонт стартера ваз 2109

стартер причины неисправности часть 1

Ремонт стартера 2108-2115

Разборка стартера автомобилей ВАЗ 2108, 2109, 21099

Для проведения ремонта, обслуживания или замены деталей стартер необходимо снимать с двигателя и разбирать. Посмотрим как это сделать быстро — без лишних затрат времени и сил на примере разборки стартера 29.3708 широко применяемого на автомобилях ВАЗ 2108, 2109, 21099.
Необходимые инструменты

— Отвертка шлицевая (крестовая)

— Ключи (рожковые или накидные) на 10, 13 и 17 мм

— Съемник стопорных колец (необязательно)

Подготовительные работы

Порядок разборки стартера 29.3708 ВАЗ 2108, 2109, 21099

— Снимаем тяговое (втягивающее) реле

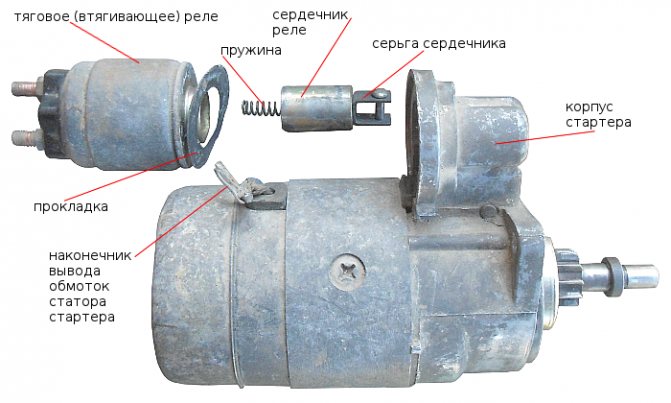

Для этого ключом на 13 мм отворачиваем гайку крепления наконечника вывода обмоток стартера, и отсоединяем наконечник от контактного болта тягового реле. Шлицевой отверткой (так же могут применяться винты под крестовую отвертку или ключ на 10 мм) отворачиваем три винта крепления реле и отсоединяем его от корпуса стартера.

Снимаем тяговое (втягивающее) реле стартера

При этом выводим из зацепления с наконечником рычага привода (бендикса) серьгу сердечника реле.

Снимаем сердечник втягивающего реле

— Снимаем защитную крышку щеточного узла стартера

Для этого шлицевой (крестовой) отверткой отворачиваем два винта ее крепления.

Снимаем заднюю защитную крышку стартера

Отсоединяем крышку от корпуса стартера. Под ней резиновое кольцо-прокладка.

Снимаем уплотнительное кольцо защитной крышки

— Извлекаем ось рычага привода стартера (бендикса)

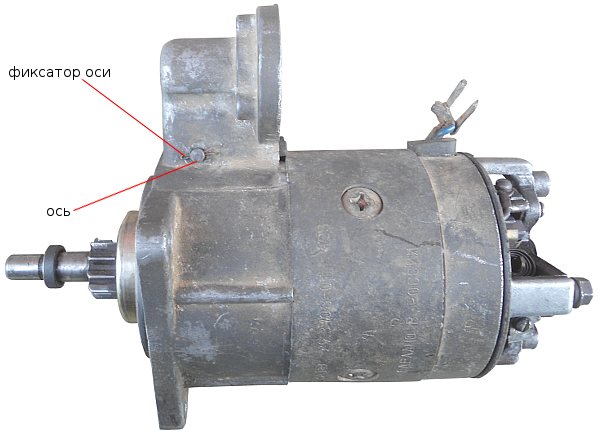

Для этого плоскогубцами сжимаем усы ее фиксатора и ими же вынимаем фиксатор из отверстия на оси. Выбиваем ось из отверстия в корпусе стартера. Для выбивания оси можно использовать гвоздь подходящего диаметра и молоток.

Извлекаем ось бендикса (привода стартера)

— Снимаем кольцо ограничителя хода бендикса

Сбиваем его легкими ударами молотка (можно через рожковый ключ на 17 мм).

Сбиваем ограничительное кольцо хода бендикса

Находящееся под ним стопорное кольцо снимаем съемником или просто поддеваем шлицевой отверткой.

Снимаем стопорное кольцо ограничителя хода бендикса

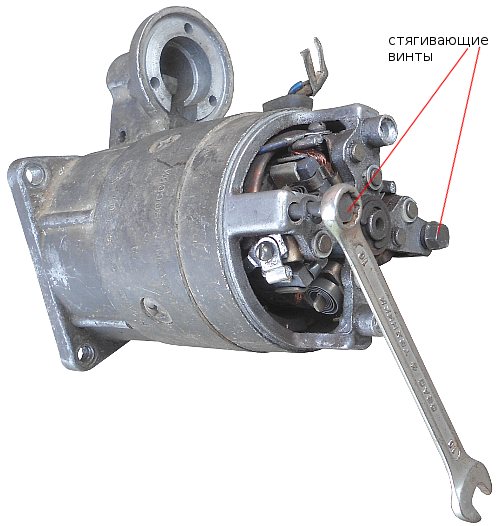

— Отворачиваем два длинных винта стягивающих две половинки корпуса стартера

Для этого необходим ключ на 10 мм. Болты вынимаем, половинки разъединяем. Если не разъединяются, слегка стукаем молотком по передней половинке.

Отворачиваем стяжные болты корпуса стартера

— Извлекаем привод стартера (бендикс)

Вынимаем резиновую заглушку из прорези в передней части корпуса стартера. При помощи отвертки отсоединяем ножки рычага привода от выступов на самом приводе.

Снимаем привод стартера («бендикс»)

Выдвигаем бендикс вперед и вынимаем.

Детали привода («бендикса»)

— Разъединяем якорь и корпус стартера

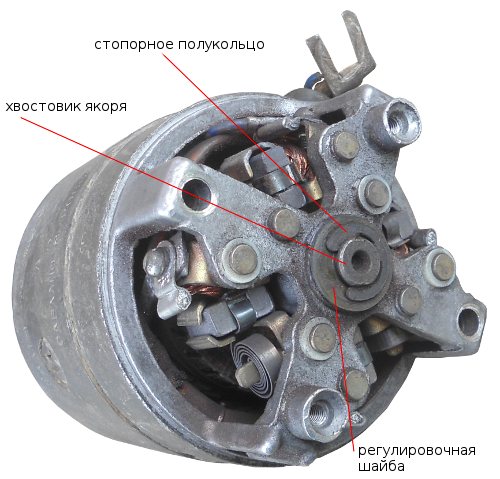

Для этого поддеваем отверткой и снимаем стопорное полукольцо на хвостовике якоря. Так же снимаем находящуюся под ним шайбу.

Снимаем стопорное кольцо вала якоря

При необходимости снять обмотки статора отворачиваем винты их крепления на корпусе стартера.

Снимаем якорь и обмотки статора стартера

— Снимаем щетки

При необходимости снять щетки отворачиваем винты их крепления и извлекаем.

Снимаем щетки стартера

Как выглядит реле стартера ваз 2109

Информация для авточайников:

· цифра 8 ваша;

· если взглянуть из-под капота авто, то сразу увидите, что висит оно на задней стенке отсека (моторного). И толстый провод красного цвета к реле идет;

· не увидели? Да вот же оно: прямо на рамке, смотрит на вас четырьмя контактами слева от вакуумника.

Для тех, кто еще не в теме, предлагается фото.

Как снять стартер

Перед демонтажем стартера необходимо снять провод с минусовой клеммы аккумулятора — обезопасит от замыкания в стартере.

Пошаговая инструкция снятия стартера

1. Открутить ключом на 13 мм гайку крепления клеммы от контактного вывода. Она находится на втягивающем реле стартера.
2. Снять колодку проводов.
3. Достать красный провод (плюсовой).
4. Открутить болты крепления и снять защиту картера.
5. Открутить две гайки крепления стартера. Они находятся в нижней части моторного отсека.
6. Открутить верхнюю гайку крепления стартера.
7. Снять стартер со шпилек.


Как же ее самостоятельно вытащить? Если удалось подметить, что стартер иногда с натягом проворачивает ваш силовой агрегат при условии полного заряда аккумуляторной батареи, то виновник явлению – якорь, который задевает статор. Небольшой проблемы вполне достаточно, чтобы вал стартера немного перекосило: узкий зазор при этом полностью исчезает. Но иногда причина кроется в сильном износе подшипника (переднего). Можете сутки спать спокойно: проблема эта быстро решаема. Для ее устранения надо подготовить подходящий по размеру метчик, найти патрон от дрели, взять длинный болт и старую втулку, банку с гайками и ящик с гвоздями. Теперь стоит отключить АБ, стартер, а затем лишить из «шубы», то есть снять проводку. Получилось? Приступайте к вывинчиванию у прибора нижнего болта и снимайте со стартера оставшиеся крепежные элементы.

Берем мечик и устанавливаем его в патрон ручной дрели: попробуем выполнить резьбу во втулке. Осторожно! На малых оборотах проводите такие действия. Метчик как девушка: предмет хрупкий. Лишнее усилие, небольшой перекос могут и сломать его. Не дай бог случится такое: придется раскошеливаться на новое изделие. Хотя можно провести реанимацию с помощью длиннющего болта с резьбой, вытачивая новые канавки. Как только они готовы, необходимо вставить гвоздики таким образом, чтобы их кончики выступали не более, чем на сантиметр над торцом.

Прямо шедевр футуризма получился! Его монтируем во втулку, производим манипуляции, пытаясь вытащить обломок, при этом делаем все ровно, без перекосов. Как только получилось нарезать оборотов, то вытаскиваем метчик, затем вставляем подходящий по размеру болт и тянем наружу втулку. Такую операцию можно проводить несколько раз. Стартер любит капризничать из-за перекоса вала, поэтому через какое-то время будет опять плохо держать втулку. Что делать? Точно не вытирать пот с лица, заканчивать ремонт стартера ваз 2109, повторяя монотонные действия. Готовьтесь в поход по магазинам. Пока вы будете наслаждаться запахом железа, ваша вторая половинка купит журнал, где прочитает статью об истории марки ВАЗ 2109 и пожалеет, что приобрели по более низкой цене не отечественный агрегат.

Редукторный или роторный стартер на ВАЗ 2109?

Сегодня я расскажу на собственном примере об отличиях редукторного и роторного стартеров! Долго же я мучился с этим роторным стартером, установленным ещё в далёком 98м году в Тольятти на конвейере АвтоВАЗ. Мучения у владельцев, как правило, начинаются при стечении некоторых обстоятельств)) Например, когда аккумулятору несколько лет и имеются проблемы с системой питания или зажигания. То есть, при переливе карбюратора или лёгкой неисправности трамблёра, когда и без того тяжело завестись (а надо на работу), тут на помощь в подсерании дня приходит наша батарейка =) Мы пытались завестись. Вот совсем чуть-чуть оставалось и должно было “схватить”, но аккумулятор умер=( А дальше психи, ненависть ко всему на свете, отчаяние. Всем это знакомо!

Вот это — мой старый стартер. Роторный. Ремонтированный раз 5 уже.

Автомобиль от папы мне достался сравнительно недавно. Ранее, я не мог повлиять на её судьбу да и почему-то не интересовался, как и что там у папы. Он в Будённовске жил, я в Москве. Но теперь-то…

Занимаясь вплотную изучением нашего и не нашего автопрома, я узнал, что на современных автомобилях стоят редукторные стартеры. Ну, я и прикупил себе новёхонький блестящий стартер ЗИТ.

Ну, а теперь про отличия.

— Что я могу сказать о стоковом стартере, который ставился в ВАЗ 2109 в те годы. Ну, для начала, он роторный
