Об основных параметрах работы транспортного средства водитель может узнать благодаря приборной панели. На этом устройстве установлены основные датчики и индикаторы, сигнализирующие о работе тех или иных приборов. Одним из таковых приборов является тахометр. По каким причинам не работает тахометр на ВАЗ 2107 карбюратор и как произвести замену устройства — подробная инструкция описана ниже.

[ Скрыть]

Назначение и принцип действия

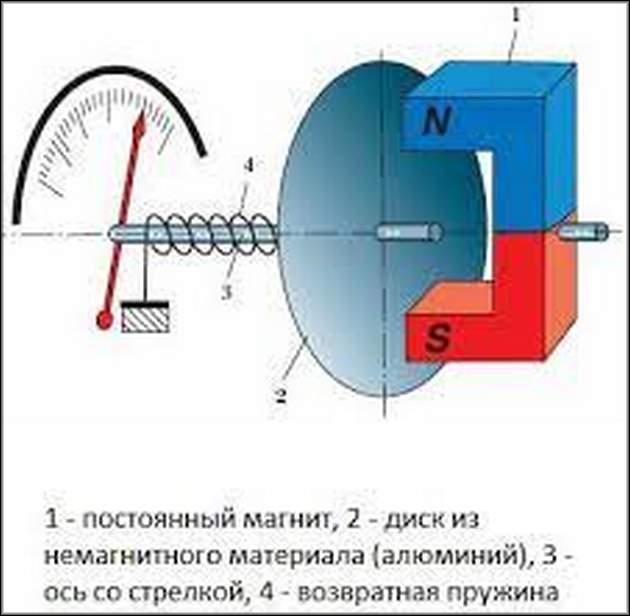

Тахометр предназначается для считывания показаний об оборотах силового агрегата за единицу времени. Система считывания оборотов работает по простому принципу. В ее основе импульсный датчик, который подключен к катушке зажигания. У карбюраторного и инжекторного двигателя, этот датчик расположен одинаково, на корпусе контактора. Двигатель автомобиля ВАЗ-2107 имеет 4 цилиндра. Отсюда следует, что за один оборот контактного бегунка, выдается 4 импульса. Это количество передается на тахометр. Двигатель при холостых оборотах выдает около 800 оборотов в минуту, значит 800 коротких импульсов. Чем выше количество оборотов, тем больше импульсов передается на табло.

Подключение тахометра двух типов силовых агрегатов отличается. На карбюраторных силовых агрегатах, тахометр подключен напрямую к контактору и тахометру. Печатная плата получает данные и двигает стрелку прибора. Инжекторные двигатели имеют бортовой компьютер, а значит все импульсы попадают сначала в него, обрабатываются и перенаправляются приборной панеле. Также в этой системе задействованы датчики скорости, холостого хода, детонации. Выход из строя любого из них, сказывается на общей работе мотора.

Не работает тахометр на ВАЗ 2107

Тахометр состоит из миллиамперметра и электронной части, смонтированной на печатной плате. Принцип действия тахометра основан на измерении частоты следования импульсов в первичной цепи системы зажигания двигателя. На работающем двигателе за один оборот валика распределителя зажигания контакты прерывателя размыкаются и замыкаются четыре раза. Следовательно, за один оборот валика в первичной цепи системы зажигания создается четыре импульса тока и напряжения. Чем выше частота вращения коленчатого вала двигателя, тем больше частота следования импульсов и тем сильнее отклоняется стрелка миллиамперметра. Следовательно нужен мультиметр, электросхема и вперед проверять.

Признаки неисправности

Причина отказа тахометра может скрываться только в нарушении питания электрической цепи. Определить неисправность можно по следующим признакам:

1. Стрелка прыгает или не функционирует вообще. Возможно причина в нарушении или обрыве электрической цепи, короткое замыкание, плохой контакт на клеммах аккумулятора.
2. Силовой агрегат работает с сильными перебоями. Частая причина в плохой работе катушки зажигания, трамблере, конденсаторе. Могут быть неисправности в системе впрыска топлива или нарушен момент зажигания.
3. Нарушена характеристика мощности.
4. Двигатель неустойчиво работает или глохнет во время включения передачи. Также причина кроется в электрической цепи или в системе подачи топлива.

Все эти показатели, главным образом указывают на короткое замыкание в цепи или неправильную работу системы зажигания.

Установка тахометра ваз 2107

Подключение тахометра ВАЗ 2106 на УАЗ 469

Карбюраторный тахометр на инжектор (ВАЗ классика)

Карбюраторный двигатель

На моторах с карбюраторным впрыском найти проблему проще. Здесь более простая схема подключения тахометра.

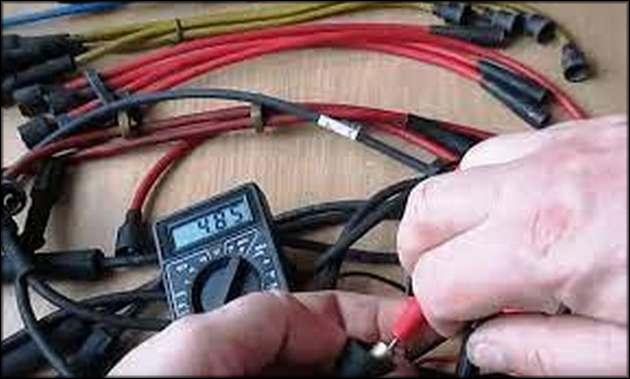

Силовые провода зажигания

Очень часто пробой одного или нескольких проводов влечет короткое замыкание на массу, а значит перебои в работе мотора. Проверить эти провода можно визуально. Необходимо почистить изоляцию от загрязнения и осмотреть поверхность. Любые потертости, плавления и трещины, укажут на вероятный пробой изоляции.

Проверку на месте можно осуществить следующим образом:

1. Завести мотор.
2. Прикрыть крышку капота.

В темноте легче определить пробой проводки с массой. Буден слышен характерный треск искры и ее можно будет увидеть. Все пробитые провода необходимо заменить. Также причиной могут быть свечные резиновые колпачки. На них тоже стоит обратить внимание и заменить неисправные.

Электрическая цепь

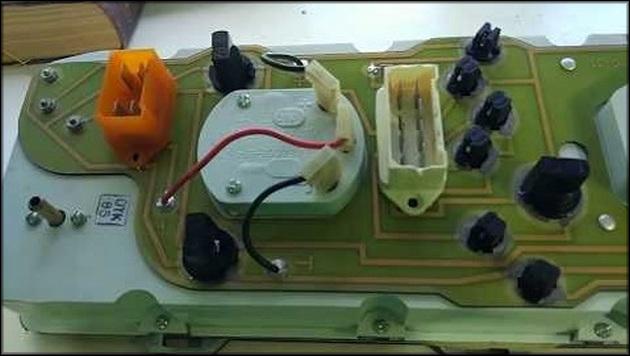

Для проверки электрической цепи потребуется демонтировать приборную панель и разъединить штекер, который подключается к тахометру. Далее понадобится мультиметр.

1. Тестер включить в режим замера постоянного напряжения.
2. К клеммам «1» и «2» подключить контрольные щупы мультиметра.
3. Включить зажигание.

1-й контакт является «+» контактом зажигания, 2-я клемма идет от массы автомобиля. Значит при замере напряжения должны появиться параметры, равные напряжению в аккумуляторной батарее 12В. Если мультиметр не показывает постоянного напряжения или его значение меньше 12В, то стоит найти какой провод в цепи имеет плохой контакт. Для этого необходимо:

1. 1-й контакт является плюсом, его подключить к контрольному шнуру «+» мультиметра.
2. Включить зажигание.
3. Черный щуп мультиметра подключить напрямую к аккумулятору.

Если тестер показал напряжение, то значит проблема с нулевым проводом и стоит искать причину в нем. Если напряжения все еще нет, значит проблема в «+» клемме, идущей от зажигания. Любой из неисправных проводов необходимо прозвонить и при их полной целостности, заменить и подтянуть контакты крепления. Также стоит почистить и закрепит клеммы аккумуляторной батареи. Плохой контакт может стать причиной слабого напряжения.

Далее стоит проверить импульсный провод. Для этого необходимо подключить к нему красный щуп мультиметра. Черный щуп подключить к массе автомобиля. Завести двигатель. На холостых оборотах должно появиться значение напряжения равное 12В. При нажатии на педаль газа, значения не должны пропадать. Если данных нет, то проблема кроется в проводе или самой системе зажигания.

Проверка тахометра

Аналогичная проверка проводится с обратной стороной гнезда тахометра. Достаточно прикоснуться к третьей клемме и стрелка должна отреагировать на касание. Если стрелка тахометра не показала реакции, это указывает на неисправность платы устройства.

Зажигание

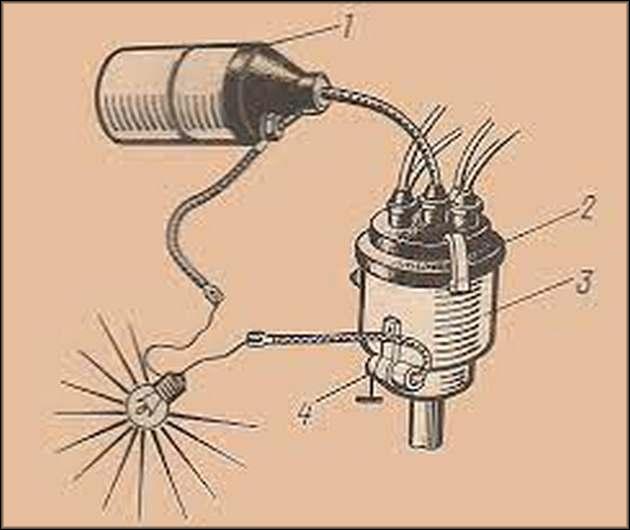

В системе зажигания, может выйти из строя конденсатор. Для его проверки необходимо включить в цепь между конденсатором и катушкой обычную контрольную лампу на 9В. После необходимо завести двигатель.

Если лампа горит, значит элемент исправен. Если не горит или моргает, конденсатор нужно поменять.

Контактор

На карбюраторных двигателях, в контакторе зажигания находится:

1. Подвижный электрический контакт. Он может выйти из строя, если нарушена целостность контакта или он загрязнен. Если чистка и регулировка не помогла, контакт нужно заменить на новый.
2. Есть контактный бегунок, который вращаясь передает напряжение на контакты крышки. Все 4 контакта крышки и 1-й контакт бегунка необходимо очистить от грязи и добиться ровной поверхности.

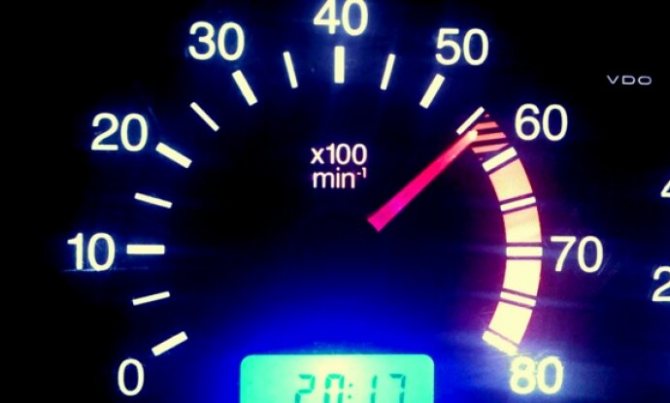

Все эти этапы касаются непосредственно электрической схемы тахометра. Прыгать стрелка тахометра ВАЗ-2107 может по причине плохой подачи топлива. Для устранения неисправности придется почистить и отрегулировать систему впрыска.

Система зажигания

Как было сказано ранее, система зажигания автомобиля ВАЗ 2107 и стрелка тахометра связаны между собой, они существовать друг без друга не могут. И если дергается стрелка, а все вышеизложенные советы не помогли, стоит обратить внимание на состояние элементов зажигания. В первую очередь осмотрите провода на предмет разрушения, отсутствия контактов.

Вполне возможно, что имеется обрыв внутри самого прибора. На фото приведена схема соединений, изучите ее, чтобы представлять, куда и откуда идут провода. Если в системе питания карбюратор, а также установлена классическая система зажигания, то не исключено, что произошел пробой конденсатора, установленного в нижней части трамблера.

В большинстве случаев стрелка прыгает, если имеются неисправности в системе зажигания. Вполне возможно, что барахлит датчик Холла. Но в этом случае будет ощущаться нестабильная работа двигателя. Если у вас инжектор, то следует проверить состояние датчика оборотов двигателя и всех соединительных проводов.

Очень часто происходят сбои после того, как осуществлялась разборка тахометра, либо же замена. Если такие действия вы выполняли, то нужно внимательно просмотреть, правильно ли установлен прибор, подключение выполнено ли в соответствии со схемой, стрелка при остановленном двигателе находится на нуле? Стоит отметить, что на задней части прибора имеется тумблер, он предназначен для установки стрелки на нуль.

Но бывают случаи, когда на холостых оборотах стрелка ведет себя вполне прилично. А вот на скорости, когда спидометр переходит отметку 80 или 100 км/ч, начинает сильно дергаться стрелка. При этом даже возможно появление пропусков зажигания. Это признак того, что имеется поломка в коммутаторе зажигания и его нужно срочно заменять. Вот и все, что можно рассказать о приборе, предназначенном для измерения частоты вращения коленвала.

Реферат на тему «Типы комбинаций приборов 2107»)))))

Смотрим общую схему приборов 151.3801

До 1988 года применялась комбинация приборов 15.3801

Можно встретить приборы для экспортных машин с другой шкалой спидометра (с милями)

Очень на неё похожа приборка 35.3801 для автомобилей Газель и Соболь

Немного с другим подключением существует приборка для автомобилей УАЗ Патриот

Короче говоря при замене приборов можно поставить не ту, и что-то не будет показывать. Для инжекторных 2107 последних лет выпуска есть тюнингованная электронная приборка Gamma GF 607 с маршрутным компьютером и космической ценой

Совсем не похожа на приборы 2107 приборка 110.3801 для УАЗ-3162

Типа заключение. Приборы хоть и устарели, и любят ломаться, но всё же являются довольно таки информативными. В то время ВАЗ-2107 была одной из напичканных машин всякими датчиками. На данный момент приборы 2107 подвержены колхозу из-за «немодной» в наше время слабой и зелёной подсветки. Люди ставят некрасивые шкалы с прозрачными цифрами, приклеивают внутрь диодные ленты, не замечая заводской красоты одной из немногих в то время комбинации приборов (приборы объединены в один узел, и имеют изогнутое стекло для устранения бликов), появившихся в 80-х годах.
