В случае отказа электрооборудования автомобиля в первую очередь необходимо проверить предохранители, обслуживающие данное оборудование.

Предохранители и плавкие вставки в Mitsubishi 1 (с 2008 года выпуска) находятся в трех зонах:

• под приборкой;
• в подкпотном пространстве;
• на АКБ + клемма.

На крышках имеются пиктограммы и подписи предохранителей. Они могут быть выполнены на разных языках.

Замена неисправных предохранителей производится с помощью специального пинцета.

Салонные предохранители

Находятся под декоративной крышкой на торпеде. Она легко снимается без специального инструмента.

Рис.1

Рис.2

Доступ к предохранителям нормальный.

Расшифровка к рисунку 2

Замена бензонасоса на Lancer 10

Бензонасос в автомобиле служит для подачи топлива к двигателю. Технологический регламент Mitsubishi Lancer 10 рекомендует производить замену топливного фильтра, частью которого является топливный насос, каждые 120 тыс. км пробега.

Если машина начала часто терять мощность или глохнуть на ходу, а также плохо заводиться на прогретом двигателе, это может означать, что в топливном насосе возникли неисправности и запчасть нуждается в срочной замене.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Если бензонасос не работает вовсе, машина попросту не заведется, поскольку топливо не будет поступать к двигателю. Бывают случаи, когда насос жужжит, но бензин не поступает — это означает, что какая-то из частей насоса сносилась и ему не хватает тяги, чтобы перекачивать топливо. Замена насоса производится достаточно быстро. Ремонту неисправные бензонасосы не подлежат.

Оригинальный бензонасос Митсубиси и аналоги

Насос является частью топливного фильтра. Заводская сборка Lancer 10 с двигателями 1.5, 1.6, 1.8 и 2.0 комплектуется фильтром Mitsubishi артикула 1770A106. Цена нового оригинала — в районе 15 тыс. рублей. Оригинальный фильтр укомплектован электрическим бензонасосом модели DFP0106 от японского производителя Denso. Новый оригинальный насос Denso обойдется примерно в 3-4 тыс. рублей.

Существует и не менее качественный и надежный аналог — бензонасос модели 0580454001 от немецкого производителя Bosch. По своим техническим характеристикам он является практически идентичным насосу Denso и может стать полноценной заменой оригинальной запчасти. Стоят оба насоса примерно одинаково.

Замена бензонасоса на Mitsubishi Lancer X

Доступ к люку топливного модуля

Бензонасос вместе с топливным фильтром и вспомогательными элементами образуют топливный модуль, который расположен в бензобаке. Реле бензонасоса в десятом Лансере находится в блоке предохранителей. Добраться до реле можно, разобрав этот блок. Доступ к блоку предохранителей осуществляется через салон автомобиля. Доступ к топливному модулю Лансер 10 также осуществляется через салон автомобиля. Для начала нужно снять подушку заднего сидения. Делается это без помощи какого-либо специального инструмента — подушка закреплена на специальные посадочные крючки с двух сторон и без особых усилий снимается руками. Под подушкой находится люк топливного модуля.

Люк закрыт на пластиковую защелку, расположенную на резиновой косичке и посажен на слабый клей. Чтобы открыть его, сожмите защелку пассатижами, после чего аккуратно снимите крышку люка руками. Под ней будет расположен топливный модуль. Он герметичен, но верхняя его часть практически никак не защищена от попадания на нее грязи с дороги — в открытый люк топливного модуля можно увидеть просвет на улицу. Поэтому перед тем, как продолжить работу, рекомендуется очистить модуль от грязи.

Извлечение топливного модуля

Перед извлечением модуля необходимо сбросить давление в топливной магистрали. Для этого снимите колодку, расположенную рядом с посадочным местом шланга топливной магистрали и заведите машину, чтобы выработать бензин, который уже находится в системе. После того, как двигатель заглохнет из-за отсутствия поступающего к нему топлива, модуль готов к извлечению.

Замена топливного фильтра Лансер 10, раскоксовка лансер 10 (Lancer x)

Сначала отсоедините топливопровод — он крепится к выходящей из топливного модуля трубке на пластиковую защелку. Далее открутите шесть болтов, на которые стопорное кольцо модуля крепится к топливному баку. Во время извлечения запчасти будьте аккуратны с тягой поплавка — с помощью этого элемента показания об объеме оставшегося бензина передаются на топливный датчик. На время работы с топливным модулем вход к бензобаку можно прикрыть плотно прилегающим куском плотного картона или пластика, чтобы салон автомобиля не наполнялся парами бензина.

Извлечение и замена бензонасоса

Разборка фильтра не должна вызвать никаких затруднений. Верхняя его часть крепится на несколько стопорных шайб. После их снятия фильтр небольшим усилием разбирается на две части.В сердцевине основания фильтра находится сам бензонасос.

Он крепится на несколько защелок, а на нижней части его основания можно увидеть сеточку бензонасоса — ее также рекомендуется проверить. Если сеточка цела, можно обойтись ее прочисткой; если же на ней видны разрывы и другие дефекты, ее следует заменить.

Крепление сеточки примыкает к насосу при помощи пяти пластиковых защелок. Бензонасос легким усилием сверху (где происходит соединение с проводкой) выдавливается из фильтрующего элемента.

Перед установкой нового насоса следует промыть и протереть все части топливного модуля, а также проверить состояние всех резиновых прокладок и при необходимости заменить их. После установки нового бензонасоса соберите топливный модуль и установите его в бензобаке.

Устал платить за штрафы? Выход есть! Забудьте о штрафах с камер! Абсолютно легальная новинка — НАНОПЛЁНКА, которая скрывает ваши номера от ИК камер (которые стоят по всем городам). Подробнее по ссылке.

• Абсолютно легально (статья 12.2.4).
• Скрывает от фото-видеофиксации.
• Устанавливается самостоятельно за 2 минуты.
• Не видна человеческому глазу, не портится из-за погоды.
• Гарантия 2 года,

Заказать со скидкой

Mitsubishi Lancer 9 снять прикуриватель просто

Как разобрать центральную консоль Mitsubishi Lancer 10

Общие рекомендации по поиску неисправностей, связанных с перегоранием предохранителей

1. Если вышли из строя несколько систем электрооборудования Лансер 10, то, вероятнее всего, отказал один из предохранителей, установленных на положительной клемме аккумулятора, либо в блоке подкапотного пространства.
2. В случае отказа запуска двигателя, следует проверить предохранители, обозначенные ECU.
3. Проверку предохранителей следует производить мультиметром, включенным в режим «прозвонки» (зуммер). Предохранитель обязательно должен быть демонтированным из штатного места. Не следует доверять визуальному методу проверки. В крайнем случае, можно поменять местами предохранители одинакового цвета (номинала). Нельзя одновременно доставать несколько предохранителей для проверки.

Допускается увеличивать номинал предохранителя прикуривателя в случае питания автогаджетов до 25 Ампер.

Почему отказывает в работе прикуриватель на Мицубиси Лансер 9

В большинстве случаев его отказ происходит из-за неправильного его использования. Подключение дополнительного оборудования, ток которого значительно превышает возможности защитного устройства, вызывает его отказ. Этим устройством может быть автомобильный компрессор, ток которого большой, поэтому его подключение следует производить непосредственно к аккумуляторной батарее.

Причинами коротких замыканий в цепи питающих это устройство, может быть применение нестандартных разъёмов дополнительных приборов. Они могут замкнуть контакты в самом прикуривателе, что вызовет срабатывание предохранителя. Если это так, то после замены предохранителя всё начинает работать нормально. Поэтому внимательно рассмотрите разъём перед его использованием.

Виновниками короткого замыкания могут стать провода питания прикуривателя. Когда они значительное время пропускают электрический ток значительной величины, может оплавится их изоляция, а это уже путь для короткого замыкания. Также может быть плохой контакт в разъёме питания прикуривателя, который окислился или несколько сдвинулся. Для устранения плохого контакта достаточно его очистить, правда придётся немного разобрать консоль передней панели.

Mitsubishi Lancer › Бортжурнал › Перестал работать прикуриватель

Декабрь, как обычно пришел незаметно. За все время эксплуатации зимней резины ни разу не было с ней проблем, но недавно все же дал о себе знать боковой порез. Садясь в машину заметил, что заднее колесо практически спущено, хотя с утра все было нормально. Нужно качать, но, т.к. у меня насос слабенький, решил воспользоваться насосом коллеги, который удачно оказался рядом. Завел машину, вставил насос — ждем, когда давление достигнет нормы. Но вдруг машина глохнет и насос перестает качать, оказалось в прикуривателе пропало напряжение. В щитке предохранителей еще ни разу ничего не менял, все работало, как часы, а тут вдруг нет напряжения… Делать нечего, нужно искать информацию почему не работает прикуриватель на lancer X. Первым делом раздобыл расположение предохранителей (слева от руля есть отсек, открыв который можно лицезреть их):

расположение предохранителей Lancer X Попытка вынуть 13-ый предохранитель голыми руками не удалась, он упорно не хотел выниматься без специальных зажимов. Сгонял в магазин, купил набор, который обошелся в 150 руб (он в итоге вообще не понадобился, теперь валяется в бардачке), вынул предохранитель, а он целый! Вопрос об неработающем прикуривателе опять повис в голове. Как выяснилось, в лансере в самом прикуривателе есть еще перемычка, которая тоже может выйти из строя. В итоге пришлось разбирать область, где расположена коробка передач, чтобы добраться до перемычки. Благо все оказалось не очень сложно. Нужно потянуть наверх подстаканник, который крепится только на защелках, потом открутить два шурупа на блоке коробки (на фото):

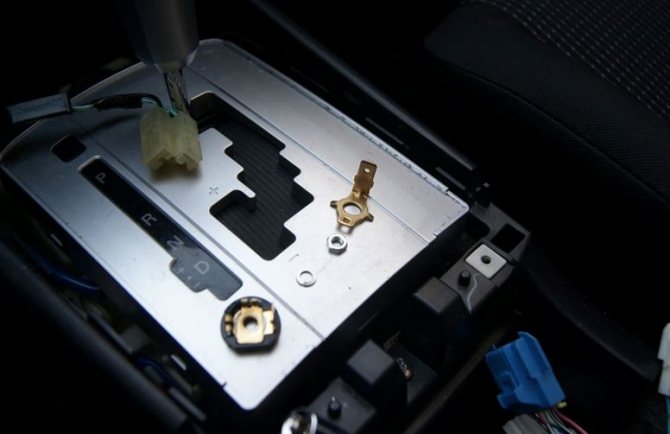

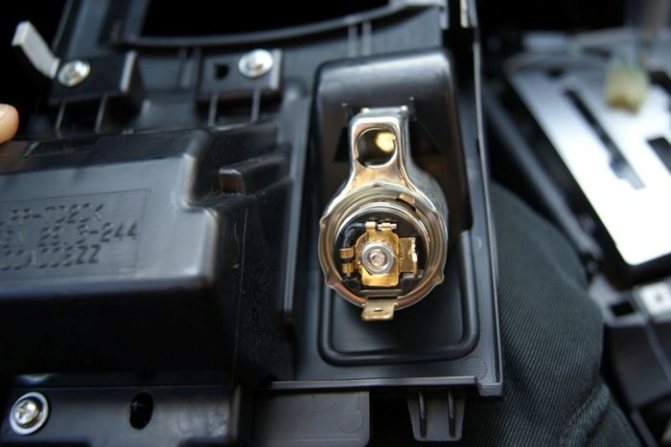

открутите два шурупа Самое долгое в снятии было отщелкнуть провод, идущий к прикуривателю, из отверстия.

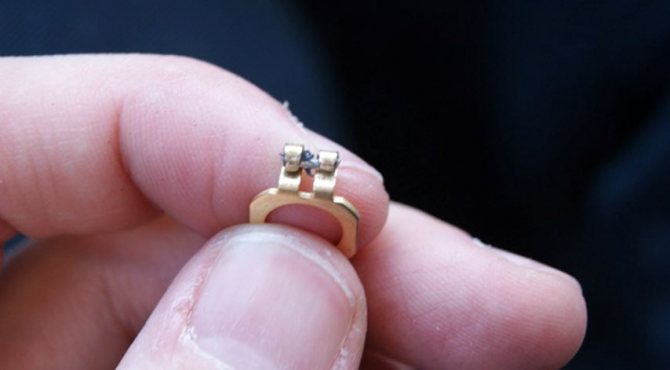

А вот так выглядит моя злополучаня перемычка, которая расплавилась (на фото видно, как вспучилась термоусадка на проводке):

В итоге было принято решение, о замене перемычки на «проводок» припоя, я все же посчитал, что какая-то защита от перегрева должна быть, мало ли, а вот термоусадки необходимого диаметра не нашлось, поэтому сделал без нее.

Итог: бессмысленно потрачено 150р, использовано 2 см припоя. Если бы знать, что все дело в перемычке, то в полчаса легко можно уложиться. Из инструментов нужна отвертка и пассатижи для зажима новой перемычки.

update: Как правильно подметил XDiMM, в блоке предохранителей под капотом есть пинцет для того, чтобы достать предохранитель. Более того, там даже есть 3 запасных предохранителя. Так что вы можете вообще не тратить деньги.

.. 180 181 182 183 184 185 186 187 188 189 190 ..

МОНТАЖНЫЕ БЛОКИ Mitsubishi Lancer 10. Расположение предохранителей и реле Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. На автомобиле Mitsubishi Lancer установлены три монтажных блока с плавкими предохранителями: два блока в моторном отсеке и один в салоне под панелью приборов В монтажном блоке, размещенном в моторном отсеке (рис. 10.1), расположены следующие реле и предохранители:

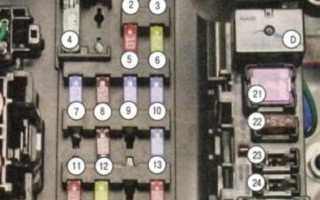

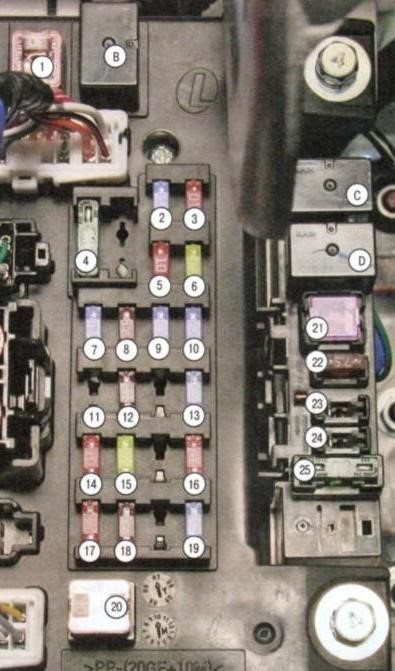

Рис. 10.1. Монтажный блок, размещенный а моторном отсеке

Mitsubishi Lancer 10. Замена предохранителей и реле в монтажных блоках Вам потребуются: отвертка с крестообразным лезвием, пассатижи с узкими губками.

Вам потребуются: отвертка с крестообразным лезвием, пассатижи с узкими губками.

1- Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

На внутреннюю поверхность декоративной крышки нанесена схема расположения предохранителей.

В специальном гнезде корпуса монтажного блока закреплен пинцет для извлечения предохранителей из монтажных блоков. 4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните

причину их перегораний и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.3 цепи, которые защищает данный предохранитель или плавкая вставка. _Предупреждение Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару. 5. Зацепите пинцетом предохранитель…

Рис. 10.2. Блок силовых предохранителей, размещенный на клемме «плюс» аккумуляторной батареи

Рис. 10.3. Монтажный блок, расположенный в салоне автомобиля

Таблица 10.1

Назначение предохранителей и плавких вставок в монтажном блоке, расположенном в моторном отсеке и на клемме аккумуляторной батареи

Таблица 10.2 Назначение реле в монтажном блоке, расположенном в моторном отсеке

Таблица 10.3

Назначение предохранителей и плавких вставок в монтажном блоке, расположенном в салоне автомобиля

Ремонт прикуривателя

Для того, чтобы выявить причины потери работоспособности прикуривателем, необходимо его разобрать. Для начала следует визуально осмотреть тыльную сторону.

Осмотр демонтированного прикуривателя

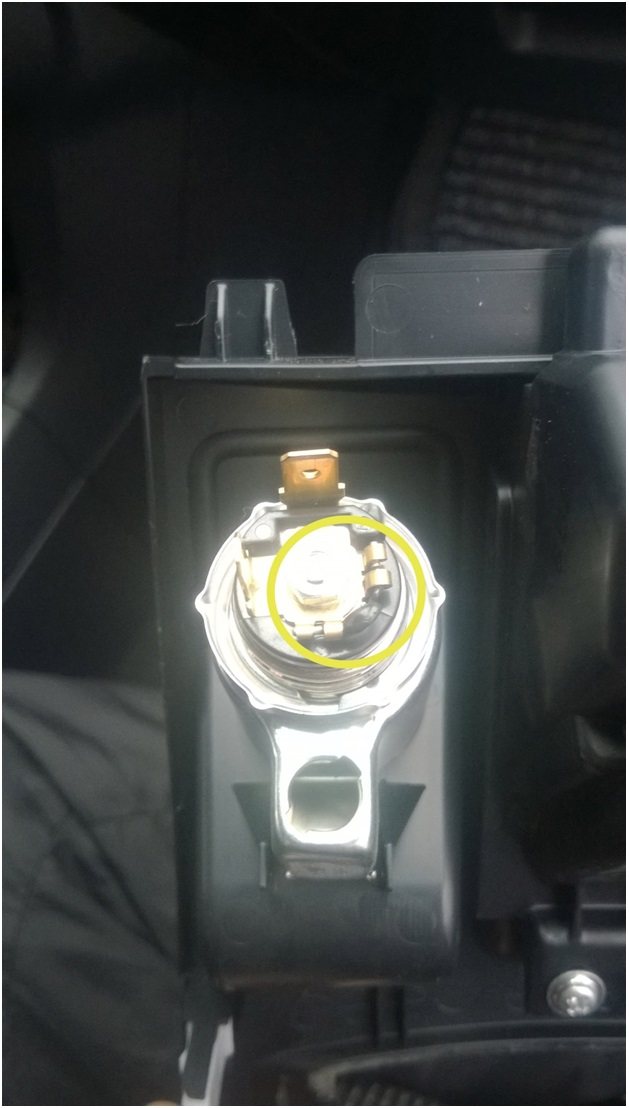

Обычно поломка связана с перегоранием проводка, входящего в конструкцию прикуривателя. Обнаружить данную неисправность можно по вспучиванию изоляции проводника, как показано на рисунке ниже.

Обнаружение неисправности

С помощью накидного ключа требуется разобрать тыльную часть.

Разбор прикуривателя

Сгоревший проводок следует полностью убрать. Для этих целей можно воспользоваться плоскогубцами или отверткой.

Процесс вынимания остатков сгоревшего провода с клеммы

Для восстановления работоспособности прикуривателя необходимо произвести замену выгоревшего проводника.

Наиболее простым вариантом замены является медный провод. Его необходимо зачистить и установить взамен демонтированного проводника.

Медный провод, выступающий в качестве замены

До начала полной сборки необходимо проверить работоспособность прикуривателя.

Завершение ремонта с использованием медного проводника
