Регулировка зажигания ВАЗ 2107

Динамика разгона, расход топлива, беспроблемный запуск двигателя и токсичность выхлопов карбюраторных ВАЗ 2107 напрямую зависят от правильно установленного зажигания. Если система зажигания (СЗ) более новых инжекторных моделей не требует специальной настройки, то автомобилям со старой контактной системой требуется периодическая регулировка.

В каких случаях требуется регулировка зажигания

Со временем заводские настройки зажигания сбиваются или перестают соответствовать условиям эксплуатации автомобиля. Так, необходимость в регулировке СЗ возникает при использовании некачественного топлива или топлива с другим октановым числом. Для оценки целесообразности этой процедуры определяют угол опережения зажигания. Делается это следующим образом.

1. Разгоняем автомобиль до 40 км/ч.
2. Резко нажимаем на педаль акселератора и прислушиваемся к звуку двигателя.
3. Если появился шум, исчезающий при увеличении скорости до 60 км/ч, то в регулировке СЗ нет необходимости.
4. Если при увеличении скорости шум и детонация не исчезают, то зажигание раннее и требует регулировки.

Если угол опережения зажигания выставлен неправильно, увеличится расход топлива и снизится мощность двигателя. Кроме этого, возникнет ряд других проблем — некорректно установленное зажигание будет снижать эксплуатационный ресурс силового агрегата.

При образовании искры на свече раньше положенного времени расширяющиеся газы начнут противодействовать поднимающемуся в верхнее положение поршню. В этом случае говорят о раннем зажигании. Из-за слишком раннего воспламенения поднимающийся поршень будет затрачивать больше усилий на сжатие образовавшихся газов. Это приведёт к увеличению нагрузки не только на кривошипно-шатунный механизм, но и на цилиндро-поршневую группу. Если же искра появляется после прохождения поршнем верхней мёртвой точки, то образовавшаяся от возгорания смеси энергия попадает в выпуск, не совершая никакой полезной работы. В этой ситуации говорят, что зажигание позднее.

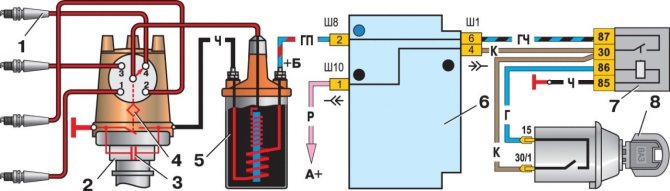

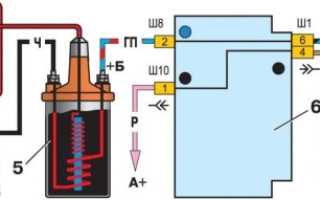

Система зажигания состоит из следующих элементов: 1 — свечи зажигания; 2 — распределитель зажигания; 3 — конденсатор; 4 — кулачок прерывателя; 5 — катушка зажигания; 6 — монтажный блок; 7 — реле зажигания; 8 — выключатель зажигания; А — к клемме «30» генератора

Необходимые инструменты

Для регулировки зажигания ВАЗ 2107 потребуется:

• ключ на 13;
• отвёртка;
• свечной ключ;
• специальный ключ для коленвала;
• воль (лампа 12В).

ВАЗ 2107 LADA tuning ep.7 / Доработка карбюратора и бюджетное увеличение мощности

https://youtube.com/watch?v=MbfDueMBbvk

Итоги тюнинга карбюратора ВАЗ ОЗОН 2107

Двигатель автомобиля ВАЗ 2107

Двигатель является сердцем любого автомобиля. Не зря в переводе с латыни слово «автомобиль» означает «самодвижущийся». Именно силовой агрегат отличает любой велосипед от автомобиля. Двигатели семейства ВАЗ классики, к которым принадлежит и ВАЗ 2107, для своего времени являлись передовыми в своём классе – довольно малошумными, экономичными, неприхотливыми. Вес силового агрегата и вес автомобиля 10% и 90%, что неплохо для развития тяги. Поговорим подробнее о двигателе.

Все двигатели семейства классики, в том числе ВАЗ 2107 являются бензиновыми, четырёхтактными. У всех агрегатов четыре цилиндра, четыре поршня, которые расположены в ряд, установлен карбюратор. Агрегат восьмиклапанный, по два клапана на каждый цилиндр. Распределительный вал (или механизм ГРМ, газораспределения) расположен сверху. Вверху же и находится подача смеси топлива и воздуха, которую подаёт карбюратор.

Изначально на ВАЗ 2107 ставился карбюратор, «шестёрочный» движок, ВАЗ 2106, его объём 1,6 л. В дальнейшем мы будем иметь в виду именно этот карбюраторный движок.

Можно установить также двигатель 21067, его объём 1,6 л. Масса этих двух разновидностей движков практически одинакова

Кроме этого стандарта, на старые модели ВАЗ 2107 устанавливались силовые агрегаты 2103 и 2104, на другой размер цилиндров, который составлял не 79 мм, а 76. Соответственно, мощность двигателей была несколько меньше.

Во всех силовых агрегатах порядок работы цилиндров 1-3-4-2.

Силовой агрегат, разрез во фронтальной плоскости

Мощность агрегатов, устанавливаемых на ВАЗ 2107, и больше всего у ВАЗ 2106 и составляет 54,8 кВт, или 74,5 л.с. Существует прямая зависимость: чем больше объём цилиндра, тем выше мощность двигателя. Карбюратор прибавляет больше надёжности двигателю, по сравнению с инжекторным, при отказе двигателя, возможности дать «прикурить» и др.

Вес двигателя в сборе составляет около 120 кг, поэтому не рекомендуется пытаться снять силовой агрегат, не имея электротали или крана-балки под рукой.

Устройство двигателя следующее:

• Блок цилиндров — высокопрочное чугунное литьё. В нём расположены 4 высокоточных полости – цилиндры в один ряд. На рисунке показана схема блока цилиндров и ходы охлаждающей жидкости в нём. Его масса велика, это самая тяжёлая часть силового агрегата.
• Коленвал также выполнен из литого чугуна высокой прочности, он покоится на пяти опорах, называемых шейками. Масса коленчатого вала велика, так же велика и точность его обработки, его шейки закалены токами высокой частоты. На рисунке показаны схема, устройство и основные допуски при производстве коленчатого вала.
• Шатуны – выполнены из высокопрочной кованой стали, так как он испытывает большие нагрузки. Их 4 штуки, по одному на каждый цилиндр. В шатун запрессовывается поршневой палец. Так как шатуны нельзя заменить один на другой, они маркированы в соответствии с цилиндрами. На рисунке показаны устройство и основные размеры поршня (справа) и шатунов (слева) и их схема предельных допусков в мм.
• Поршни — отливаются из лёгких алюминиевых сплавов, с покрытием оловом наружных поверхностей. Эта технология позволяет улучшить приработку поршня к стенке цилиндра. На поршни устанавливаются по три кольца, два из которых — называются компрессионными, и одно маслосъемное.
• Головка блока цилиндров – выполнена из легкого алюминиевого сплава, её масса сравнительно небольшая, и между ней и блоком цилиндров находится специальная прокладка, не подверженная усадке. На рисунке изображено устройство головки БЦ и клапаны.
• Распределительный вал со звёздочкой и клапанный механизм вместе с цепью представляют собой механизм газораспределения. Цепной привод работает вместе с натяжителем и успокоителем цепи.
• Маховик находится у заднего полюса коленвала. Маховик имеет зубчатый венец из чугуна, который входит в зацепление со стартером, чтобы выполнить пуск двигателя. Чтобы увеличить мощность двигателя, можно снизить вес маховика, поставив облегчённый вариант.
• Принципиальная схема агрегата включает в себя многие другие, например схема смазки двигателя тоже будет представлена, например, таким образом:

На этой схеме, чтобы не вдаваться в подробности, можно увидеть специальные каналы и полости в литых деталях, так называемые смазочные ходы и полости для циркуляции охлаждающей жидкости в блоке цилиндров.

Нужно отметить, что мощность агрегата не может быть максимальной и близкой к ней на протяжении долгого времени, без адекватной системы охлаждения и смазки.

В заключение стоит отметить, что если вы выбираете, карбюратор выбрать или инжектор, то можно сказать, что первый вариант более прост и надёжен в ремонте, зато второй более современный и экономичный.

Источник

ВАЗ 2107 Инжектор. НАДО БРАТЬ!!!

инжектор: схема и принцип работы

Инжекторный ВАЗ 2107 Троит мотор

Высоковольтные провода

Высоковольтные провода (ВВП) передают импульсы от катушки к свечам зажигания. В отличие от других проводов они должны не только выдерживать высокое напряжение, но и защищать от него другие детали автомобиля. Каждый провод состоит из токопроводящей жилы с металлическим наконечником, резиновых колпачков с обеих сторон и изоляции. Большое значение имеет исправность и надёжность изоляции, так как она:

• предотвращает попадание влаги на токопроводящий элемент;
• сокращает утечку тока до минимума.

Неисправности высоковольтных проводов

Для ВВП характерны следующие основные неисправности:

• обрыв токопроводящего элемента;
• утечка напряжения из-за некачественной изоляции;
• чрезмерно высокое сопротивление провода;
• ненадёжный контакт между ВВП и свечами зажигания или его отсутствие.

При повреждении ВВП пропадает электрический контакт и происходит разряд, приводящий к потерям напряжения. В этом случае на свечу зажигания поступает не номинальное напряжение, а электромагнитный импульс. Неисправности проводов приводят к неправильному функционированию некоторых датчиков и к перебоям в работе силового агрегата. В результате один из цилиндров перестаёт выполнять полезную работу и работает вхолостую. Силовой агрегат теряет мощность и начинает детонировать. В этом случае говорят, что двигатель «троит».

Одной из неисправностей высоковольтных проводов является обрыв

Диагностика высоковольтных проводов

При подозрении на неисправность ВВП (двигатель «троит») сначала их необходимо тщательно осмотреть — возможно повреждение изоляции, сколы, прикосновение к горячим элементам двигателя. Особое внимание следует обратить на контакты проводов — на них не должно быть следов окисления или нагара. Если же видимых повреждений не обнаружено, приступают к обнаружению возможного обрыва и измерению сопротивления ВВП с помощью мультиметра. Сопротивление провода должно составлять 3–10 кОм. Если оно равно нулю, провод оборван. Также следует учитывать, что сопротивление не должно отклоняться от нормы более чем на 2–3 кОм. В противном случае провод следует заменить.

Выбор высоковольтных проводов

При покупке новых проводов следует обратить внимание на рекомендации автопроизводителя. На ВАЗ 2107 обычно устанавливают провода марки ВППВ-40 (синего цвета) с распределённым сопротивлением (2550 +/-200 Ом/м) или ПВВП-8 (красного цвета) с распределённым сопротивлением (2000 +/-200 Ом/м). Важным показателем ВВП является допустимое напряжение. Если фактические значения напряжения превышают допустимые, может произойти пробой изоляционного слоя кабеля и выход провода из строя. Напряжение в бесконтактной СЗ достигает 20 кВ, а напряжение пробоя — 50 кВ.

Немаловажным является и материал, из которого изготовлены ВВП. Обычно провод имеет полиэтиленовую изоляцию в поливинилхлоридной оболочке. Наиболее надёжными считаются силиконовые ВВП. Они не грубеют на морозе, что предотвращает их расшатывание в гнёздах, и менее склонны к пробоям. Из производителей проводов можно выделить фирмы Champion, Tesla, «Хорс» и др.

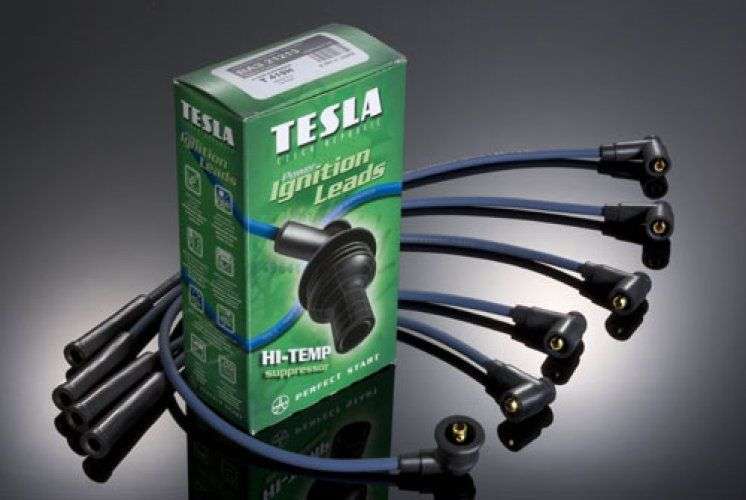

Продукция компании Tesla считается одной из самых надёжных

Характеристика ВАЗ 2107

Эксплуатационные показатели	Значение
Максимальная скорость, км/ч	150
Расход топлива л:
Город	9,6
Трасса	6,9
Смешанный	8
Норма токсичности Euro	Euro 2
Двигатель
Объем силового агрегата, см3	1451
Тип топлива	бензин
Количество и расположение цилиндров	4/R
Система питания	Распределительный впрыск
Число клапанов	8
Максимальный крутящий момент, Н*м при об/мин	115 при 3450
Максимальная мощность, л.с	71
Трансмиссия
Тип трансмиссии	Механическая
Количество ступеней	5
Тип привода	Задний
Подвеска
Устройство передней подвески	Независимое многорычажное
Устройство задней подвески	Зависимое, на витых пружинах
Передние тормозной механизм	Дисковый
Задний тормозной механизм	Барабанный

Изначально семерка комплектовалась движком с кубатурой 1,5 л., но в процессе производства силовой ряд был расширен.

Модификации моторов установленных на ВАЗ 2107.

Параметры	Модельный ряд двигателей ВАЗ
2103	2104	2106	21067	21067-20
Диаметр цилиндра, ход поршня	76 80	76 80	79 80	79 80	79 20
Рабочий объем	1,5	1,5	1,6	1,6	1,6
Степень сжатия	8,5	8,5	8,5	8,5	8,5
Система питания	карбюратор	Распределительный впрыск	карбюратор	Распределительный впрыск	Распределительный впрыск
Номинальная мощность, кВт	52,5	52,5	54,8	54,5	53,5
Номинальная частота вращения	5600	5000	5600	5000	5300
Марка топлива	(АИ-92)	(АИ-92)	(АИ-92)	(АИ-92)	(АИ-95)
Свечи зажигания	А17ДВР, FE65CPR, А17ДВ-10	А17ДВРМ, BRISR, SUPER, LR 15YC	А17ДВР, FE65CPR, А17ДВ-10	А17ДВРМ, BRISR, SUPER, LR 15YC	А17ДВРМ, BRISR, SUPER, LR 15YC
Норма токсичности	Евро-0	Евро-2	Евро-0	Евро-2	Евро-3

Свечи зажигания

Свечи используются для воспламенения топливно-воздушной смеси в цилиндрах двигателя при подаче высокого напряжения от катушки зажигания. Основными элементами любой свечи зажигания являются металлический корпус, керамический изолятор, электроды и контактный стержень.

Свечи зажигания необходимы для образования искры и воспламенения топливно-воздушной смеси в цилиндрах двигателя

Проверка свечей зажигания ВАЗ 2107

Существует множество способов проверки свечей зажигания. Наиболее популярными являются следующие алгоритмы.

1. На заведённом моторе поочерёдно снимают высоковольтные провода и прислушиваются к работе двигателя. Если после отсоединения провода никаких изменений не произошло, то неисправна соответствующая свеча. Это не означает, что её обязательно нужно менять. В некоторых случаях можно обойтись её чисткой.
2. Свечу выкручивают и надевают на неё высоковольтный провод. Корпус свечи прислоняют к массе (например, к клапанной крышке) и прокручивают стартер. Если деталь исправна, искра будет чёткая и яркая.

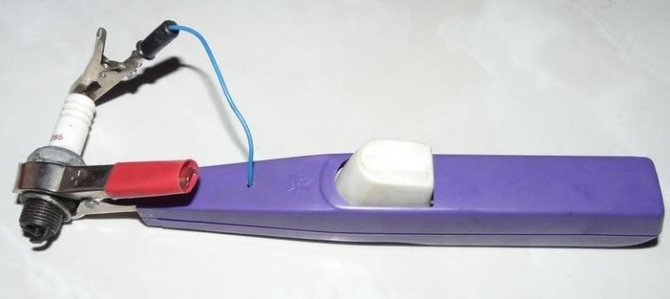

3. Иногда свечи проверяют специальным инструментом — пистолетом. Свеча вставляется в специальное отверстие и проверяется на наличие искры. Если искры нет, свеча неисправна.


   Проверить исправность свечей зажигания можно с помощью специального инструмента — пистолета

4. Свечи можно проверить самодельным приспособлением из пьезозажигалки. Провод от пьезомодуля удлиняют и прикрепляют к наконечнику свечи. Модуль прижимают к корпусу свечи и нажимают на кнопку. При отсутствии искры свечу меняют на новую.

Видео: проверка свечей зажигания

Выбор свечей зажигания для ВАЗ 2107

На карбюраторные и инжекторные двигатели ВАЗ 2107 устанавливаются различные модели свечей зажигания. Кроме этого, параметры свечей зависят от вида системы зажигания.

Выбор свечей зажигания для ВАЗ 2107 определяется как системой зажигания, так и типом двигателя

Автомагазины предлагают множество видов свечей зажигания для ВАЗ 2107, различающихся техническими характеристиками, качеством, производителем и ценой.

Таблица: характеристики свечей в зависимости от типа двигателя ВАЗ 2107

Для карбюраторных моторов с контактным зажиганием	Для карбюраторных моторов с бесконтактным зажиганием	Для инжекторных 8-клапанных моторов	Для инжекторных 16-клапанных моторов
Тип резьбы	М 14/1,25	М 14/1,25	М 14/1,25	М 14/1,25
Длина резьбы, мм	19 мм	19 мм	19 мм	19 мм
Калильное число	17	17	17	17
Тепловой корпус	Выступает за изолятор свечи	Выступает за изолятор свечи	Выступает за изолятор свечи	Выступает за изолятор свечи
Зазор между электродами, мм	0,5 – 0,7 мм	0,7 — 0,8 мм	0,9 – 1,0 мм	0,9 – 1,1 мм

На автомобили ВАЗ можно устанавливать свечи различных производителей.

Таблица: производители свечей зажигания для ВАЗ 2107

Для карбюраторных моторов с контактным зажиганием	Для карбюраторных моторов с бесконтактным зажиганием	Для инжекторных 8-клапанных моторов	Для инжекторных 16-клапанных моторов
А17ДВ (Россия)	А17ДВ-10 (Россия)	А17ДВРМ (Россия)	АУ17ДВРМ (Россия)
А17ДВМ (Россия)	A17ДВР (Россия)	AC DECO (США) APP63	AC DECO (США) CFR2CLS
AUTOLITE (США) 14–7D	AUTOLITE (США) 64	AUTOLITE (США) 64	AUTOLITE (США) AP3923
BERU (Германия) W7D	BERU (Германия) 14–7D, 14–7DU, 14R-7DU	BERU (Германия) 14R7DU	BERU (Германия) 14FR-7DU
BOSCH (Германия) W7D	BOSCH (Германия) W7D, WR7DC, WR7DP	BOSCH (Германия) WR7DC	BOSCH (Германия) WR7DCX, FR7DCU, FR7DPX
BRISK (Чехия) L15Y	BRISK (Италия) L15Y, L15YC, LR15Y	CHAMPION (Англия) RN9YC	CHAMPION (Англия) RC9YC
CHAMPION (Англия) N10Y	CHAMPION (Англия) N10Y, N9Y, N9YC, RN9Y	DENSO (Япония) W20EPR	DENSO (Япония) Q20PR-U11
DENSO (Япония) W20EP	DENSO (Япония) W20EP, W20EPU, W20EXR	EYQUEM (Франция) RC52LS	EYQUEM (Франция) RFC52LS
NGK (Япония/Франция) BP6E	EYQUEM (Франция) 707LS, C52LS	MARELLI (Италия) F7LPR	MARELLI (Италия) 7LPR
HOLA (Нидерланды) S12	NGK (Япония/Франция) BP6E, BP6ES, BPR6E	NGK (Япония/Франция) BPR6ES	NGK (Япония/Франция) BPR6ES
MARELLI (Италия) FL7LP	MARELLI (Италия) FL7LP, F7LC, FL7LPR	FINVAL (Германия) F510	FINVAL (Германия) F516
FINVAL (Германия) F501	FINVAL (Германия) F508	HOLA (Нидерланды) S14	HOLA (Нидерланды) 536
WEEN (Нидерланды/Япония) 121–1371	HOLA (Нидерланды) S13	WEEN (Нидерланды/Япония) 121–1370	WEEN (Нидерланды/Япония) 121–1372

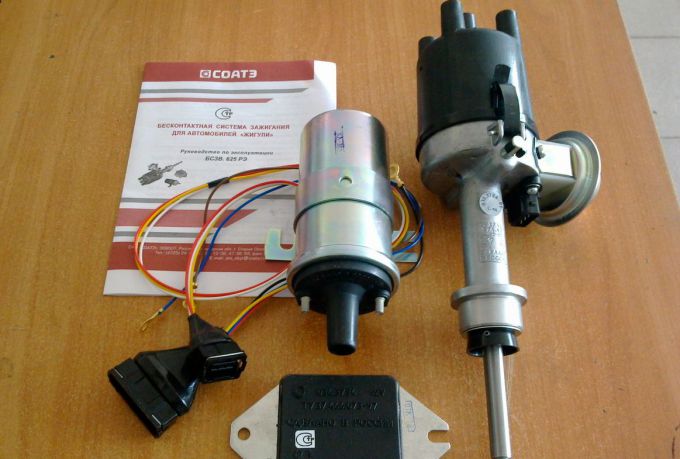

Бесконтактный трамблёр ВАЗ 2107

Бесконтактное и электронное зажигание — это одно и то же. Однако некоторые утверждают, что системы отличаются. Дело в том, что в системах зажигания карбюраторных и инжекторных двигателей используются разные устройства. Возможно, именно из-за этого и возникает путаница. Соответствуя своему названию, бесконтактный трамблёр не имеет механических контактов, функции которых выполняет специальное устройство — коммутатор.

Основное отличие бесконтактной системы зажигания от контактной заключается в отсутствии контактов в трамблере и наличии специального коммутатора

Основные преимущества бесконтактного трамблёра перед контактным сводятся к следующему:

• отсутствует необходимость в периодическом обслуживании контактов;
• из-за отсутствия контактной группы, которая подвергается износу, увеличивается надёжность;
• искра распределяется по цилиндрам более равномерно и не зависит от режима работы двигателя;
• из-за отсутствия вибрации и механических воздействий на контакты увеличивается срок службы трамблёра;
• уменьшается расход топлива, увеличивается мощность двигателя, снижается содержание вредных веществ в выхлопе;
• двигатель легче запускается при низких температурах, так как напряжение на свечах остаётся стабильным при низких оборотах и слабо заряженной АКБ.

Проверка бесконтактного трамблёра

Если в системе бесконтактного зажигания возникают проблемы, то сначала на наличие искры проверяют свечи, затем ВВП и катушку. После этого переходят к трамблёру. Основным элементом бесконтактного распределителя, который может выйти из строя, является датчик Холла. При подозрении на неисправность датчика его либо сразу меняют на новый, либо проверяют мультиметром, установленным в режим вольтметра.

Основным элементом, который может выйти из строя в бесконтактном трамблёре, является датчик Холла

Диагностика работоспособности датчика Холла осуществляется следующим образом:

1. Булавками прокалывают изоляцию идущих к датчику чёрно-белого и зелёного проводов. К булавкам подсоединяют мультиметр, установленный в режиме вольтметра.
2. Включают зажигание и, медленно вращая коленчатый вал, смотрят на показания вольтметра.
3. При исправном датчике прибор должен показывать от 0,4 В до максимального значения бортовой сети. Если напряжение ниже, датчик неисправен и требует замены.

Видео: проверка датчика Холла

Помимо датчика Холла, к выходу из строя трамблёра может привести неисправность вакуумного корректора. Работоспособность этого узла проверяется следующим образом.

1. С карбюратора снимаем силиконовую трубку и запускаем двигатель.
2. Создаём разрежение, взяв силиконовую трубку в рот и втянув в себя воздух.
3. Прислушиваемся к работе двигателя. Если обороты увеличиваются, вакуумный корректор исправен. В противном случае его меняют на новый.

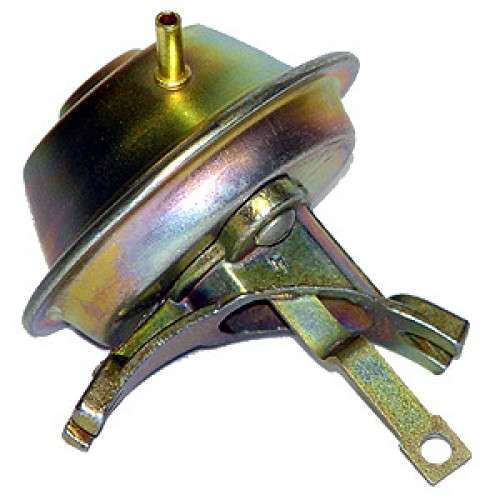

Причиной выхода из строя трамблёра может стать поломка вакуумного корректора

Может потребоваться также диагностика центробежного регулятора опережения зажигания. Для этого потребуется разборка трамблёра. Особое внимание следует уделить состоянию пружинок — нужно оценить, как расходятся и сходятся грузики регулятора.

При проверке бесконтакного трамблёра необходимо оценить состояние пружинок центробежного регулятора

Кроме этого, необходимо проверить и крышку трамблёра. Для этого её снимают и осматривают на предмет прогорания, трещин, оценивают состояние контактов. Если есть видимые повреждения или следы износа контактов, устанавливается новая крышка. Затем осматривают бегунок. При обнаружении следов сильного окисления или разрушения он меняется на новый. И, наконец, мультиметром, установленным в режим омметра, проверяют сопротивление резистора, которое должно составлять 1 кОм.

Видео: проверка крышки трамблёра ВАЗ 2107

Устройство двигателя ВАЗ 2107

Силовую установку 2107 можно назвать революционной для линейки моторов автомобилей тольяттинского автозавода. Это первый из автомобилей так называемой классики, получивший передовую систему впрыска.

Инжекторная система «семёрки» работает в довольно непростых условиях, с постоянными высокими нагрузками, особенно на наших дорогах. По этой причине двигатель требует хорошего и своевременного обслуживания. Даже малейшее засорение отрицательно скажется на подаче горючего, в результате чего увеличится расход топливной жидкости и снизится эффективность работы ДВС.

Система смазки

Одна из главных зон двигателя ВАЗ 2107 — это система смазки, функционирующая за счёт подачи масла к трущимся поверхностям. Благодаря ей обеспечивается уменьшение трения и повышается КПД силовой установки. Заливка масла происходит через маслозаливную горловину, запираемую плотно крышкой. Старая, уже не нужная смазка, сливается из системы через другое отверстие — оно бывает закрыто резиновой заглушкой.

Важные характеристики системы смазки:

• вмещает система ровно 3,75 литров масла, за уровнем которого можно следить по указательной мерке;
• давление на прогретом ДВС при средних оборотах коленвала составляет 0,35–0,45 МПа;
• функционирует смазочная система комбинировано — под давлением и путём разбрызгивания.

К основным проблемам системы смазки принято относить:

• засорение масляного фильтра;
• неполадки, связанные с вентиляцией картера;
• утечку смазки через неплотные соединения;
• разрушение сальников коленвала;
• проблемы с давлением жидкости.

Причины, способствующие возникновению неполадок, довольно разнообразны. Надо понимать, что длительная работа двигателя непосредственно связана с системой смазки — она обусловливает долговечность силовой установки. Ведь даже кратковременный перебой снабжения смазкой трущихся внутренних деталей мотора способен привести к капитальному ремонту и даже замене дорогостоящего узла.

Система смазки обусловливает долговечность силовой установки

Система охлаждения ВАЗ 2107

Она призвана поддерживать нужный тепловой режим моторной установки путём корреляции отвода тепла от самых нагревающихся узлов и деталей. На «семёрке» функционирует герметичная жидкостная система с принудительной циркуляцией. Одними из её важных компонентов являются насос, расширительный бачок, радиатор отопителя с электровентилятором и термостат.

1. Насос центробежного типа приводится в действие от коленвала. Состоит из крышки, держащейся на четырёх шпильках, и корпуса, соединённого с крышкой через уплотнительную прокладку. Ещё насос имеет валик с крыльчаткой, вращающийся на подшипнике.
2. Расширительный бачок интегрирован в систему охлаждения не просто так. Элемент принимает излишки антифриза, имеющего свойство при расширении создавать высокое давление, способное разорвать все шланги, трубки и радиаторные соты. Такой же силой обладает и вакуумное разряжение, образуемое при охлаждении (уменьшении) жидкости. Расширительный бачок призван устранять оба явления. Представляет собой элемент прочный резервуар с заливной горловиной и штуцерами. Особую роль играет крышка бачка, оснащаемая клапанами для вывода излишек давления.
3. Радиатор отопителя — это конструктивная деталь с двумя резервуарами и железным сердечником. Устанавливается на резиновых подушках, фиксируется к кузову «семёрки» двумя болтами. Элемент соединён с расширительным бачком по герметичной схеме. Оснащается электровентилятором, включающимся от датчика. На «семёрках» раннего года выпуска электрический вентилятор не ставился, лопасти механическим путём вращались от мотора. В системах впрыска электровентилятор получает команду уже от ЭБУ через реле и датчик температуры антифриза.
4. Термостат поддерживает нужный тепловой режим силового агрегата, помогает ему быстро запускаться. Оснащается двумя клапанами: основным и перепускным. Благодаря термостату обеспечивается быстрый прогрев мотора.

Принцип работы охлаждения двигателя можно представить так: тосол циркулирует по всем зонам системы, нагревается, затем поступает в радиатор и в насос.

Система охлаждения ВАЗ 2107 призвана поддерживать нужный тепловой режим моторной установки

Поршневая группа

Сюда входят 4 обязательных элемента.

1. Поршни на ВАЗ 2107 сортируются по диаметру пальца на 3 класса через каждые 0,004 мм. При их изготовлении особое внимание уделяется также массе, поэтому при капитальном ремонте моторной установки не надо обязательно использовать поршни одной группы — достаточно, чтобы они были под двигатель «семёрки». На днище поршня указана стрелка направления.
2. Поршневой палец — конструктивный элемент, прихваченный стопорными кольцами.
3. Шатуны на ВАЗ 2107 применяются с запрессованной втулкой из комбинированного железа. Они тоже, как и поршни, классифицируются на 3 класса, в зависимости от диаметра втулки. Шатуны делаются стальными, кованными.
4. Кольца в поршневой группе «семёрки» используются чугунные. Два из них, бочкообразной формы, полухромированные и компрессионные, одно — маслосъёмное.

Поршневая группа ВАЗ 2107 подбирается по одному размеру

Блок цилиндров

Блок изготовлен из чугуна особого типа — высокопрочного. Гильзы для вазовских цилиндров не нужны, так как подразумевается расточка на месте. Цилиндры хонингуются изнутри, что делает их высокоточными. Они делятся на 5 классов, чередуясь на 0,01 мм.

Датчик детонации

Датчик детонации (ДД) предназначен для экономии топлива и увеличения мощности двигателя. Он состоит из пьезоэлемента, вырабатывающего электричество при возникновении детонации, тем самым регулируя её уровень. При повышении частоты колебаний увеличивается напряжение, поступающее на электронный блок управления. ДД корректирует настройки зажигания для оптимизации процесса воспламенения в цилиндрах топливно-воздушной смеси.

Расположение датчика детонации

На автомобилях ВАЗ ДД расположен на блоке силового агрегата между вторым и третьим цилиндром. Устанавливается он лишь на двигателях с бесконтактной системой зажигания и блоком управления. На моделях ВАЗ с контактным зажиганием ДД отсутствует.

Датчик детонации расположен на блоке двигателя между вторым и третьем цилиндром

Признаки неисправности датчика детонации

Неисправность датчика детонации проявляется следующим образом.

1. Ухудшается динамика разгона.
2. Двигатель «троит» на холостом ходу.
3. При разгоне и в начале движения на панели приборов загорается индикатор CHECK.

При появлении любого из этих симптомов потребуется проверка ДД.

Проверка датчика детонации

ДД проверяется с помощью мультиметра. Сначала нужно проверить соответствие величины его сопротивления регламентированным производителем значениям. Если значения различаются, производят замену ДД. Проверку можно выполнить и другим способом. Для этого:

1. На мультиметр устанавливают режим вольметра в диапазоне «мВ» и подсоединяют щупы к контактам датчика.
2. По корпусу ДД ударяют твёрдым предметом и смотрят на показания прибора, которые в зависимости от силы удара должны изменяться от 20 до 40 мВ.
3. Если ДД на подобные действия не реагирует, его меняют на новый.

Видео: проверка датчика детонации
