Подвеска является одной из важнейших составляющих любого современного автотранспортного средства. Уважающий себя автопром уделит особое внимание на её разработку. Водители согласятся, что приятнее ездить не «на телеге», а на автомобиле, который уверенно чувствует себя на неровных дорогах.

Система подрессовывания включает в себя детали, узлы и механизмы, играющие связывающую роль между кузовом и дорожным покрытием. Она выполняет важные функции соединения и плавного поворота колес, устранения колебательных сил, возникающих при взаимодействии с асфальтом и грунтом. Подвеска включает в состав упругие, направляющие элементы и амортизаторы. О последнем составляющем стоит поговорить поподробнее, так как проблема выхода из строя и ремонта стоек амортизаторов была и будет актуальной.

Типичный срок службы амортизаторов

Автоконцерны не озвучивают точную цифру срока или километража, после достижения которых можно смело отправляться в автосервис с новыми амортизаторами. Если моторное масло меняют каждые 10000-15000 км, независимо от периода его использования, то с элементами подвески не всё однозначно. Срок службы зависит от условий эксплуатации, состояния деталей и узлов кузова, конструкции ходовой части. Городские автовладельцы реже сталкиваются с проблемами неисправности подвески, в то время как состояние демпферов автомобилей, передвигающихся по деревенским, грунтовым покрытиям, требует ремонта или замены через короткие периоды. По статистике, передвигаясь по российским дорогам, водитель обеспечивает подвеску новыми амортизаторами, способными ходить в среднем 60-80 тысяч километров, а проводит их диагностику каждые 20 000 км.

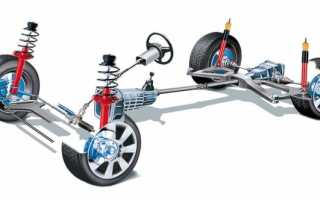

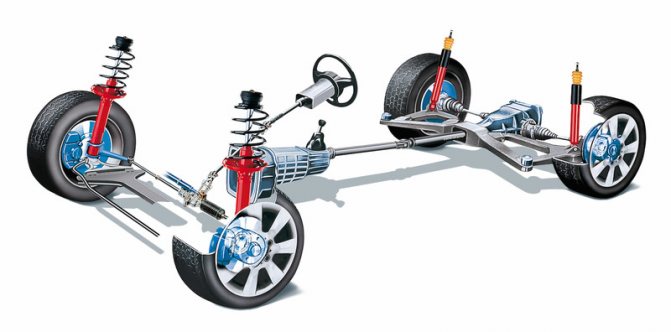

Suspensio20Diagram

Тогда, как выяснилось, «померли» оба задних амортизатора сразу. В эпоху дефицита это казалось почти смертным приговором, но мне повезло: жигулевский магазин в Текстильщиках одарил меня как раз парой нужных мне изделий на «копейку» — последними, кстати говоря.

Марку дефицитных амортизаторов я не знаю — в те времена таких вопросов просто не задавали. Это сегодня можно купить KYB, KONI, Monroe, Sachs, Boge, Bilstein — все это очень серьезные амортизаторные бренды, представленные в России. А тогда искали просто «амортизаторы на 2101»…

Вспоминая тот случай, замечу, что явные признаки отказа были налицо. Но сегодня понятно, что кончина наступила не мгновенно: просто я по неопытности не замечал ее симптомов. Их можно было почувствовать как по поведению машины, так и при визуальном осмотре амортизаторов.

Как меняется поведение машины?

1. Клевки при разгоне и торможении

2. Раскачка автомобиля при маневрировании

3. Увеличение тормозного пути

4. Приходится постоянно подруливать

5. Чувство усталости водителя на привычных ранее пробегах

Внешние признаки выхода из строя амортизаторов

1. Износ сальника и штока (появление течи)

2. Естественный износ сайлент-блоков

3. Повреждения корпуса и/или крепежных элементов

Невидимые признаки выхода из строя амортизаторов

1. Изменение свойств амортизационной жидкости (старение, попросту говоря)

2. Износ уплотнения поршня и внутренних стенок рабочего цилиндра

3. Естественная деформация пластин клапанного механизма

Иными словами, амортизаторы изнашиваются постепенно, но постоянно!

Конечно, самый распространенный «в народе» способ проверки состояния амортизаторов — раскачать кузов автомобиля. Но на практике так можно определить только два крайних состояния: демпфер полностью вышел из строя либо его подклинивает. А сопротивление элементов многорычажной подвески вообще сводит ценность такого метода почти к нулю. Проще съездить на СТО.

Как понять, что пора менять амортизаторы

Существуют различные категории амортизирующих элементов — газо-масляные, газовые, масляные, и каждая из них имеет преимущества и недостатки. Если работоспособность масляных упоров зависит от температуры, то для газовых — мороз не страшен. В любом случае, все они подвержены влиянию времени и изнашивания, и важно не упустить момент появления первых признаков. Основной механизм выхода из строя демпферов заключается в нарушении их герметичности и утечке масла. Находясь под постоянной высокой нагрузкой, износившийся сальник может не справляться со своей задачей, в результате чего газ, находящийся под давлением, улетучивается, а попавший воздух вызывает кипение масла. Процесс развивается со временем, и в неподходящий момент способен преподнести неприятный сюрприз, создав аварийную ситуацию для всех участников движения. Как? Потерявшему сцепление с дорогой водителю приходится избегать турбулентность путём постоянного подруливания, на что уходит много времени и сил, и теряется его концентрация. Колёса, лишившиеся связи с кузовом и друг с другом, начинают действовать по отдельности, увеличивая тормозной путь. Значит, нужно уделить пристальное внимание состоянию подвески и проверять её исправность перед каждой длительной поездкой. Оценку работоспособности амортизаторов проводят двумя методами — визуальный способ и определение по изменению управляемости, устойчивости и жёсткости подвески.

Визуальный метод

Автомобиль загоняют под эстакаду, тщательно осматривают и выявляют наличие масляных подтёков на корпусе амортизатора. Для улучшения качества проверки имеющиеся пятна стоит протереть тряпкой и повторно загнать через несколько дней. При отсутствии смотровой ямы или подъёмника можно самостоятельно демонтировать демпфер, но подобный процесс займёт много времени и сил. Находясь под машиной, стоит обратить внимание на следующие моменты:

• состояние штоков амортизатора. Наличие коррозии и трещин говорит о частичной неисправности и необходимости диагностики
• характер износа шин. Часто нарушения работы подвески приводят к неравномерному изнашиванию резины, появлению лысых пятен во внутренней части покрышки.
• осматривая переднюю часть, обращают внимание на состояние пружин и верхних опор. Пружины — целые, без трещин и повреждений — считаются исправными.

Определение неисправности амортизатора по изменению управляемости, устойчивости и жесткости подвески

Нарушения подвески обязательно дают о себе знать, изменяя управляемость автомобиля. Водитель начинает понимать, что руль перестаёт его слушаться при совершении некоторых манёвров, машина «рыскает» по дороге и приходится постоянно подруливать, чтобы держать прямолинейное движение. Совершая разгон, резкий поворот, автомобиль раскачивается словно судно в океане, попавшее под шторм.

Оценить работоспособность можно путем определения жёсткости подвески. Мы не будем грузить вас расчётными формулами, приведёнными в ГОСТ, и скажем просто, что выделяют вертикальную, продольную и боковую жёсткости. Вертикальная обеспечивает требуемую плавность хода. Зная массу, приходящуюся на ось автомобиля и частоту колебания демпфера, можно определить вертикальную жёсткость подвески. Продольная и боковая характеризуют степень комфортной управляемости, уменьшая потребность в пространстве для колесных арок.

Влияние конструкции и особенности выбора

Эффективность работы подвески зависит от ее конструкции и настройки. Собственно, комплексный инжиниринг – это то, что влияет и на характеристики поведения автомобиля, и на выход из строя его отдельных частей. Классический пример – Hyundai Solaris первого поколения, в котором были неправильно выбраны место и угол установки амортизаторов, в результате чего машина нестабильно вела себя на высокой скорости, что не удалось искоренить до момента смены поколений, когда Solaris II просто получил новую заднюю подвеску от более тяжёлой модели Elantra.

Обратный пример – автомобили французского концерна PSA Peugeot Citroen, которые при использовании простых конструктивных решений в подвеске, сочетают такие качества, как заводной характер управляемости и по-кошачьи мягкую поступь на неровной дороге.

Баланс между малыми кренами, энергоемкостью и плавностью хода – это то, к чему стремится каждый автопроизводитель. Однако этот баланс непросто, и доступен он немногим. Концерн Volkswagen, известный и универсальными техническими решениями для всех своих брендов, проектирует ходовую часть так, что при внешне почти одинаковой подвеске, водительские свойства разных автомобилей разтличаются – это заслуга ездовых специалистов, знающих толк в тонкой настройке пружин подвески, сайлентблоков, стабилизаторов поперечной устойчивости и, конечно, амортизаторов. Кстати в KYB работает одна из опытнейших команд таких настройщиков, которые создают уверенность в надежности управления для десятков миллионов автомобилей, оснащаемых нашими амортизаторами ежегодно.

С точки зрения политики настройки подвески, мы в KYB больше акцентируем на безопасность на дороге и интересный драйвинг, чем на убаюкивающий комфорт. Хотя, если есть объективная необходимость, то для некоторых автомобилей мы немного смягчаем характеристики демпфирования, опираясь на вердикт своих ездовых специалистов. Иными словами, если KYB не поставляет амортизаторы для автомобиля на конвейер, то мы не копируем штатные амортизаторы, а представляем собственное видение дорожных качеств этого автомобиля (в рамках разумного, разумеется). Нашим клиентам это нравится.

Кроме того, у нас есть спортивное отделение, опыт работы которого помогает нам находить оптимальные настройки подвески для разных режимов движения. Мы производим различные специальные серии амортизаторов, которые подчеркивают определенные качества автомобилей: внедорожные, скоростные, грузовые, имеется даже профессиональная серия для дрифта. Всегда можно выбрать подходящие по настройкам амортизаторы практически для любого автомобиля.

Есть ли способ продлить жизнь амортизаторам

Корпус амортизатора, пружины и сайлент-блоки состоят из достаточно прочного материала, который даже намеренно не всегда удаётся сломать. Тем не менее, время и износ с данной задачей справляются на ура. Жёсткие удары, кочки, трамвайные рельсы, низкопрофильная резина, заполненный багажник и салон — всё это исчерпывает возможности ресурса. Отсутствие обслуживания хозяина сокращает сроки эксплуатации. Исходя из вышесказанного, приведём рекомендации, которые продлевают жизнь амортизаторам, извлекая из них максимальную выгоду:

1. Не перегружайте машину. В ПТС любого транспортного средства указаны номинальная вместимость и максимальная грузоподъемность. Не стоит превышать данные показатели.
2. Дайте прийти в рабочий режим. В морозное время года старайтесь передвигать первые километры на небольших оборотах и скорости.
3. Учитывайте состояние дорог, климат местности, среднюю температуры при выборе той или иной категории амортизаторов.
4. Увидев знак «дорога с неровным покрытием», сбавьте скорость и старайтесь объезжать кочки, «лежачие полицейские»
5. Не делайте резких и крутых поворотов, в том числе с использованием стояночного тормоза
6. Не жалейте времени и денег на диагностику. Как говорится, скупой платит дважды, и будет прискорбно, если платой окажется жизнь

Принцип работы и устройство амортизатора автомобиля, как это работает!!!

Автомобильные амортизаторы – эксплуатационный ресурс демпфирующих узлов

В качестве примера можно привести одновременный выход из строя двух задних амортизаторов. В эпоху острого недостатка товаров данная неприятность была равносильной смерти, но все же, если повезет, жигулевский магазин мог предложить пару амортизаторов для железного коня, называемого в народе “копейкой”.

О марке дефицитных амортизаторов в те времена спрашивать было неприлично. Это сегодня можно купить KYB, KONI, Monroe, Sachs, Boge, Bilstein – все это очень серьезные амортизаторные бренды, представленные в России. А тогда искали просто подходящие амортизаторы.

Приведенный пример отказа двух задних демпфирующих узлов говорит о том, что признаки их неисправности были явными, но это вовсе не означает, что они вышли из строя мгновенно – просто по неопытности первых симптомов можно не заметить. Их можно было почувствовать как по поведению машины, так и при визуальном осмотре амортизаторов.

Каким образом меняется поведения автомобиля? Да все просто: он начинает “клевать” при разгоне и торможении, раскачиваться при выполнении маневров, а при езде по прямой – то и дело уходить с заданного курса, в связи с чем, приходится постоянно подруливать. Кроме того, длина тормозного пути заметно увеличивается, да и водитель быстрее устает на привычных ранее пробегах.

Если говорить о признаках, свидетельствующих о том, что амортизатор неисправен, то они бывают, как видимые, так и скрытые.

Внешние (видимые) признаки выхода из строя амортизаторов:

• Износ сальника и штока (появление течи); • Естественный износ сайлент-блоков; • Повреждения корпуса и/или крепежных элементов.

Невидимые (скрытые) признаки выхода из строя амортизаторов:

• Изменение свойств амортизационной жидкости (старение, попросту говоря); • Износ уплотнения поршня и внутренних стенок рабочего цилиндра; • Естественная деформация пластин клапанного механизма.

Говоря попросту, амортизатор не ломается сразу (если только он не бракованный) – процесс износа происходит постоянно, но очень постепенно.

Конечно, самый распространенный в народе способ проверки состояния амортизаторов – раскачать кузов автомобиля. Но на практике так можно определить только два крайних состояния: демпфер полностью вышел из строя либо его подклинивает. А сопротивление элементов многорычажной подвески вообще сводит ценность такого метода почти к нулю. Проще съездить на СТО.

При каком пробеге амортизаторы подлежат замене?

И еще о сроке службы. Для его увеличения старайтесь не устанавливать на машине рекордов по перевозкам излишних тяжестей или в гонках по бездорожью. С наступлением холодов после трогания с места старайтесь хотя бы первые 500 м двигаться медленно, чтобы амортизаторы немного прогрелись и пришли в рабочий режим.

Если же обратиться к теоретическим данным, то специалисты знают, что скорость перемещения штока амортизаторов составляет до 4 м/с, а температура жидкости в них достигает 120 °C. При этом давление газа внутри амортизатора может достигать 50 атмосфер. И все это при количестве циклов на километр пробега примерно колеблющемся в диапазоне 1500-2500. В пересчете на 70 тыс. км рекомендованного пробега это составит примерно 120-200 млн. циклов.

Стоит отметить, что амортизатор состоит примерно из 70 деталей, половина из которых – компоненты клапанного механизма. Чтобы максимально удешевить его производство, ряд восточных изготовителей экономит на каждой из них. Говорить всерьез о ресурсе и надежности при этом не имеет смысла.

Опасность, которая таится в использовании изношенных амортизаторов

Пренебрегая необходимость проверки и замены амортизаторов, владельцу машины следует быть готовым к тому, что во время езды, прежде всего, ухудшится сцепление шин с дорогой, а длина тормозного пути существенно увеличится (особенно это касается автомобилей, оснащенных системой ABS). При этом системы ABS и ESP и т. д. начнут некорректно функционировать. Помимо этого, ухудшается управляемость машины, уже не говоря о появлении эффектна аквапланирования на мокром дорожном покрытии и общей потере комфорта. Дополнительные неприятные моменты – это мерцание фар в ночное время, повышенная усталость водителя и пассажиров, а также значительное снижение эксплуатационного ресурса шин, других деталей подвески и прочих систем автомобиля.

Где покупать амортизаторы для своего автомобиля?

Для многих автомобилистов этот вопрос достаточно больной. Бежать в магазин, ехать на сервис, обращаться к официальным представителям? Пожалуй, лучшим решением станет покупка оригинальных изделий официальных представителей производителя. Пусть это дорого, зато спокойно. Если что не так, не последует никаких разговоров на тему “Где Вы это взяли?”.

Если же переплачивать категорически не хочется, то остаются магазины и СТО. В магазине нужно поискать изделия с того же конвейера, что и оригинал. Что до подделок, то тут уже каждый бренд ведет себя по-своему. Производители рекомендуют приобретать их продукцию только в сертифицированных магазинах и на авторизированных СТО. В этом случае при покупке вам должны выдать гарантийный талон (2 года или вышеупомянутые 70 тыс. пробега). Если же говорить о поиске СТО, то дилер в обязательном порядке должен посоветовать, где ставят точно фирменное изделие.

В общем, экономить на амортизаторах крайне не рекомендуется. Здесь даже не стоит брать пример с европейских водителей: в таких “благополучных” странах, как Германия и Франция, подавляющее большинство машин ездит на полностью изношенных амортизаторах. К слову, при наличии ABS автомобиль с неисправными амортизаторами тормозит гораздо хуже.

Источник

Составные компоненты

Стандартно в устройство стойки входит пружина и амортизатор. Для продления срока службы узла в конструкцию может входить пыльник. Некоторые автопроизводители к стойкам относят и опорный подшипник. Отличие амортизатора и стойки показано на изображении ниже.

Пружина является одним из основных элементов стойки. Она нивелирует проезд автомобилем разнообразных дефектов дорожного покрытия. Пружина значительно снижает возникающие в процессе движения вибрации, а при перемещении по сильно разбитой дороге гасит мощные толчки, преобразуя их в плавное раскачивание машины.

Металл, из которого изготавливаются пружины, обладают хорошей упругостью. Он не подвержен деформациям и восстанавливает свою первоначальную форму даже после перегрузок.

С нижней стороны пружины для ее упора используется чашка стойки. Верхняя ее часть через проставку удерживает кузов. Данная конструкция является классической для большинства автомобилей.

Амортизатор является наиболее сложной частью стойки. Он не имеет единой конструкции, так как каждый автобренд стремиться усовершенствовать узел и придать ему наилучших эксплуатационных характеристик. Чертеж основных видов амортизатора приведен ниже.

Основной задачей амортизатора является гашение колебаний, которые возникают в пружине. При этом эффективность работы узла должна сохраняться независимо от внешних условий. Боле подробно об устройстве и назначении амортизаторов можно узнать из тематического видео.

Тонкости выбора амортизаторов

Помимо безопасности передвижения, амортизаторы влияют на комфортабельность, характеристики транспорта. Поэтому, задумываясь, какую стойку амортизатора поставить, стоит проанализировать условия эксплуатации.

Рекомендуется учесть:

• качество дорожного покрытия;
• стиль езды;

скорость, с которой чаще двигается авто.

Выбирая подходящие элементы, изучают особенности конструкции:

1. Количество трубок – бывает разным. Двухтрубные системы используются для масляных и газо-масляных моделей. Однотрубные применяют для газовых.
2. Рабочая жидкость – требует внимания, так как состав отличается. Выделяют масляные, газо-масляные, есть и газовые модели. Но в любой конструкции есть масло.

Спортивные исполнения выделяются в отдельную группу. Они позволяют менять уровень жесткости.

Народный метод проверки работоспособности

Данный способ является наиболее популярным и простым. Для него не потребуется стенд, так как все выполняется вручную.

Для диагностики следует энергично раскачать переднюю или заднюю часть транспортного средства. Далее следует резко снять нагрузку. Во время диагностики следует обращать внимание на стук. Любые посторонние звуки недопустимы. Также не должна наблюдаться разница в кренах кузова с правой и левой стороны при прикладывании одинаковых усилий.

Наглядно посмотреть, как правильно выполнять диагностику с помощью раскачивания кузова можно в соответствующем видео. Недостатком способа является возможность выявить только сильно изношенные или полностью вышедшие из строя стойки. Также во время раскачки кузова существует риск его повреждения.

Детали амортизатора

Пыльник амортизатора. Отдельно его в каталоге нет. Он идет только в сборе с амортизатором. Несмотря на то, что пыльник пластиковый, ситуация, когда он порвался раньше чем амортизатор и потерял свои свойства, встречается, хотя чаще все-таки происходит наоборот.

Верхняя втулка или сайлентблок амортизатора. В оригинале также только в сборе. Отдельно ее делает только компания Точка опоры. Материал полиуретан.

Артикул 12-06-3667

Нижняя втулка или сайлентблок амортизатора. Все так же, как и с верхней.

Артикул 12-06-3668

Верхний болт амортизатора. Может закиснуть намертво внутри металлической втулки амортизатора. В этом случае его придется срезать и менять на новый.

Артикул 553932K000

Нижний болт амортизатора. То же самое может произойти и с нижним болтом.

Артикулы: 55117-0Q100 и 55117-1M000

Гайка амортизатора.

Артикул 552592M000
