Ремонт карбюратора на автомобиле марки ВАЗ 2109 предполагает разборку и чистку основных узлов с заменой изношенных деталей. Перед началом разборки необходимо обзавестись специальным ремкомплектом под свой вид карбюратора. Комплект включает следующее:

• уплотнительные прокладки;
• диафрагмы пускового устройства;
• диафрагмы ускорительного насоса;
• жиклеры.

Мы не советуем снимать дроссельную и воздушную заслонки, так как их непросто установить на место. Неправильная установка, в свою очередь, нарушает их работу.

Разборка карбюратора ВАЗ 2109

Чтобы можно было приступить к ремонтным работам, подготовьте необходимые инструменты, чистую емкость и бутылку ацетона. Также вам пригодится удобный верстак или обычный стол для проведения работ.

Сначала необходимо выкрутить электромагнитный клапан, а затем извлечь из корпуса топливный жиклер. Промыв его в растворителе, хорошенько продуйте струей воздуха. После этого выкрутите винты, на которых держится крышка карбюратора (всего их 5 шт.). Отложите крышку, не повредив хрупкий поплавок.

Далее необходимо аккуратно снять поплавок, выдавив его ось тонким шилом и вытащив его. Извлеките уплотнительную прокладку.

Если прокладка сильно изношена, ее лучше заменить на новую.

Посмотрите на обжатый след на прокладке, который образовывается от соединения крышки и корпуса. След должен быть равномерным, но если он в каких-то местах прерывается, привалочная плоскость нарушена. Следовательно, корпус и крышку необходимо притереть друг к другу.

Взяв в руки накидной ключ, отверните топливный кран и проверьте, как он работает. Игла должна двигаться плавно, не заедая. Никаких поперечных люфтов быть не должно. Демпфирующий шарик должен гладко двигаться по своей оси. Если что-то не так, топливный клапан лучше заменить новым.

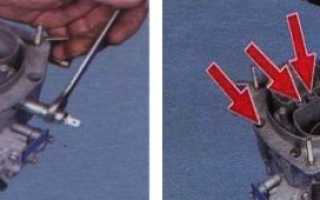

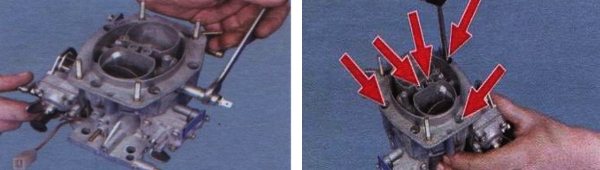

Проверьте работу пускового устройства. Для этого необходимо открутить 4 винта крепления крышки и снять ее, а затем демонтировать диафрагму.

На диафрагме не должно быть никаких механических повреждений, а материал должен иметь эластичные свойства.

Если вы покупали ремонтный комплект, то независимо от состояния диафрагмы ее лучше заменить. Также проверьте, в каком состоянии пружины. Она не должна быть сильно вытянута.

Сбоку от крышки находится топливный фильтр, который нужно вывернуть. Отмочив его в растворителе, тщательно продуйте струей сжатого воздуха и вкрутите на место.

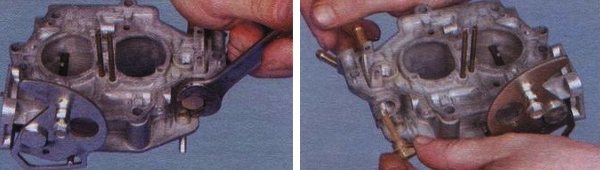

Если решите снять механизм управления дроссельными заслонками, выкрутите гайку крепления и вытащите стопорный шарик с пружиной, а затем снимите рычаг.

Снимите распылители насоса, аккуратно поддев их тонкой отверткой и вытащив. Проверьте состояние резиновых уплотнителей распылителей. При необходимости их необходимо заменить. Если вы не планируете менять распылители, погрузите их в растворитель, а затем продуйте сжатым воздухом и поставьте на место.

Разберите ускорительный насос и произведите замену диафрагмы. Крестообразной отверткой выкрутите 4 винта крепления крышки и снимите ее. После этого демонтируйте диафрагму и возвратную пружину. Промойте все детали в ацетоне и соберите насос.

По такому же принципу разберите, промойте и проверьте экономайзер режимов мощности. Некоторые модели карбюраторов имеют пластиковую заглушку под крышкой экономайзера, которую можно убрать и не ставить на место.

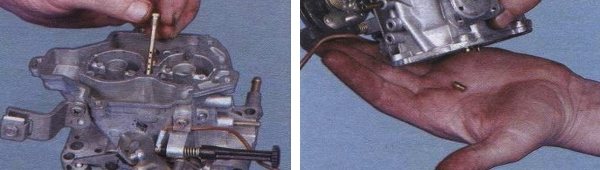

Выкрутите эмульсионные трубки, под которыми находятся топливные жиклеры. Выкручиваем их и вытряхиваем из отверстий, перевернув корпус карбюраторного блока. Если жиклеры не выпадут, можно чем-нибудь их поддеть.

Все жиклеры и трубки погрузите в растворитель, тщательно их промойте или просто замените новыми. Отверните винт крепления и снимите провод с хвостовика датчика винта регулировки смеси. Затем выкрутите сам винт.

Итак, мы разобрали карбюратор ваз 2109, а также проверили и заменили изношенные элементы, продули каналы и жиклеры.

Разборка дефектация сборка карбюратора

Еще раз о ГДС и "Вечном" карбюраторе СОЛЕКС!

Регулировка холостого хода

Вторая настройка карбюратора ВАЗ-2109 – оборотов холостого хода, бывает частичной и полной. Первая для незначительной корректировки оборотов, вторая – с регулировкой количества воздуха (установка выбросов СО в выхлопных газах).

Частичная корректировка выполняется с помощью винта «количества» топливовоздушной смеси. Этим винтом производится установка угла открытия дроссельных заслонок, что обеспечивает поступление топливовоздушной смеси в цилиндры при отпущенной педали акселератора. Винт «количества» упирается в рычаг управления дроссельными заслонками и при ввинчивании он выталкивает рычаг, из-за чего заслонки приоткрываются.

Частичная настройка холостого хода выполняется на прогретом моторе и с созданием нагрузки на бортовую сеть авто, путем включения дальнего света фар и отопителя салона на полную мощность. Корректировка осуществляется на заведенном моторе путем вкручивания/выкручивания винта «количества» до тех пор, пока не установятся оптимальные обороты холостого хода, которые для ВАЗ-2109 составляют 800-900 об/мин (отследить это можно по штатному или подключаемому тахометру).

Если установить необходимые обороты не удается или на них мотор работает неустойчиво, осуществляется полная регулировка, которая производится двумя винтами – «количества» и «качества».

Алгоритм этой регулировки состоит из таких этапов:

1. Прогреваем мотор, после чего глушим;
2. Отыскиваем винт качества (может быть закрыт заглушкой, которую придется извлечь), заворачиваем его до упора, а после откручиваем на 3-4 полных оборота;
3. Заводим мотор, включаем электропотребители (освещение и печку), чтобы создать нагрузку в бортовой сети;
4. Вращая винт «количества», добиваемся на тахометре 700-800 об/мин;
5. Вращая винт «качества» ставим максимально возможные обороты (они будут повышаться до определенного уровня, а после перестанут. Момент прекращения повышения оборотов и считается максимальным);
6. Выставляем винтом «количества» 900 об/мин;
7. Винтом «качества» понижаем их до 800 об/мин;
8. Медленно заворачиваем винт «качества», пока в работе силовой установки не появятся перебои, после чего отворачиваем его обратно на 1 оборот;
9. Корректируем обороты винтом «количества», доведя их до нормального показателя – 800-900 об/мин;

После регулировочных операций проверяем правильность их проведения. Делается это путем резкого нажатия на педаль газа с последующим быстрым отпусканием. При правильно настроенном карбюраторе двигатель должен быстро реагировать на нажатие, без всяких провалов и заминок. А после отпускания педали обороты снизятся до уровня холостого хода, без просадок или проявления неустойчивости работы мотора.

Процесс чистки

Самое негативное влияние на работу карбюратора оказывает некачественное топливо, которым заправляют машины на некоторых АЗС. Карбюратор ВАЗ 2109 начинает работать со сбоями, отражаясь на работе двигателя. Состав смеси можно определить при помощи анализатора, который позволяет определить содержание угарного газа, углеводорода и кислорода. Свечи зажигания могут многое сказать о количестве разных веществ в смеси. Если на наконечнике вы увидите серо-коричневый налет – пропорция смеси ровная. Черный цвет указывает на преобладание топлива. Белый говорит об избыточном содержании воздуха в смеси.

Необходимо визуально осмотреть карбюратор автомобиля. Он должен быть чистым, без всяких загрязнений. Чистить карбюратор нужно тщательно, поэтому работа отнимает не пять и не десять минут.

Запаситесь тряпками, средствами для чистки, а также купите или возьмите у кого-нибудь компрессор. Еще вам понадобится растворитель, набор ключей и отвертки, зубочистки. Существуют разные очистителю карбюратора, а вам нужно лишь подобрать подходящий продукт.

Сняв карбюратор и разобрав его по вышеизложенной инструкции, нужно приступить к очистке каждой детали отдельно. Не потеряйте ни единого винтика, гайки и болтика. Резиновые уплотнители обрабатывать растворителем нельзя, так как он их повреждает. Все детали из металла следует поместить в отдельную емкость и залить средством для чистки или обычным растворителем. Через некоторое время (1-2 часа) почистите детали зубной щеткой и продуйте компрессором.

Ничего не вставляйте в выходные отверстия карбюратора и клапанов, так как отсюда в двигатель подаются топливо и воздух. Углубления необходимо продуть воздушной струей из баллончика или компрессора. После чистки карбюратор следует тщательно высушить и собрать в соответствующей последовательности. Установив узел на машину, его необходимо настроить (об этом ниже).

Для дальнейшей защиты карбюратора от загрязнений необходимо регулярно менять воздушный и топливный фильтры. Делать это нужно при замене свечей, а чистить карбюратор следует начинать с сетчатого фильтра. Он находится под пробкой топливного фильтра. Его можно промыть в бензине и продуть воздухом при помощи компрессора. Если карбюратор будет работать не так, как должен, вам придется заменить устройство.

От настройки и регулировки карбюратора зависит расход бензина ВАЗ 2109. При желании все регулировки вы можете произвести самостоятельно, делая все по нашей инструкции.

Устройство и принцип подачи топлива

Основной корпус карбюратора оснащен такими устройствами:

• блок топливных и воздушных жиклеров (главная дозирующая система);
• диффузоры с распылителями топливовоздушной смеси;
• 2 оси с дроссельными заслонками;
• топливный ускоритель, состоящий из рычага, диафрагмы и двойного распылителя, направленного в камеры;
• система принудительного холостого хода (иначе — экономайзер).

Рисунок 1. Детали карбюратора ВАЗ-2109.
Регулировочный винт оборотов холостого хода подпирает заслонку первичной камеры и снабжен пластиковой рукояткой. Винт, управляющий обогащением топливной смеси, прячется в глубоком колодце, сделанном в «подошве» корпуса. Схема нижней части агрегата показана на рисунке 1.

Теперь о функциях, выполняемых каждой системой:

1. Подпружиненная заслонка холодного пуска в закрытом положении обеспечивает подачу обогащенной смеси. При наличии биметаллической спирали открывается автоматически по мере прогрева, без таковой — вручную.
2. Электромагнитный клапан перекрывает топливный канал по команде от ключа зажигания или от блока ЭПХХ.
3. Поплавок с игольчатым клапаном пополняет запас бензина в поплавковой камере по мере его использования.
4. Эконостат всасывает топливо из камеры и подает его прямо в коллектор через открытую заслонку, когда двигатель работает на максимальных оборотах.
5. Жиклеры главной дозирующей системы смешивают горючее с воздухом и подают смесь в диффузоры за счет разрежения в камерах.
6. Заслонками карбюратора ВАЗ 099 регулируется количество подаваемой в цилиндры смеси. Именно к ним подключен тросик от педали газа.
7. Ускоритель впрыскивает дополнительную порцию топлива в коллектор при резком нажатии на акселератор.
8. Экономайзер отключает подачу горючего по каналам холостого хода, когда машина движется накатом при включенной передаче. Снабжение возобновляется, когда обороты двигателя падают ниже 1800 об/мин.

ВАЗ 21099 Рывки на малых дросселях !

Сборка карбюратора ВАЗ 2109

Итак, ваш карбюратор полностью разобран и вам нужно его собрать. Процесс достаточно прост и выполняется в последовательности, обратной сборке.

Сначала промойте все детали в растворителе, не забыв о корпусе и крышке. Как это сделать мы описали выше. Установите топливный фильтр на место, осмотрев его (не должно быть повреждений). Если что-то не так, замените его новым. Установив фильтр, вкрутите на место пробку.

Далее установите поплавок, который также следует проверить на отсутствие повреждений и на герметичность. Опустите поплавок в емкость с топливом на несколько минут и вытащите. Если внутрь попадет бензин, поплавок необходимо заменить.

Внимание следует обратить на боковые части поплавков. Если на них заметны следы контакта со стенками карбюратора, рычаги следует подогнуть в сторону.

Проверьте и при необходимости замените уплотнитель крышки карбюратора.

Соберите крышки ускорительного и топливного насосов, а также экономайзера. При установке ускорительного процесса его крышку следует зафиксировать всеми винтами, не затягивая их до конца. После этого нужно утопить рычаг насоса до упора и затянуть вины, отвечающие за крепление крышки.

Проверьте электромагнитный клапан, подключив его к питанию (подсоедините клемму клапана к плюсовой клемме АКБ, а минус от аккумулятора накинув на корпус клапана). При замыкании цепи игла клапана должна войти в корпус. Если этого не произойдет, деталь нужно заменить новой.

Установите на свои места эмульсионные трубки, продув их или заменив. Также поставьте и прикрутите крышку карбюратора, и соберите сектор привода заслонками.

Настройка уровня поплавковой камеры карбюратора своими руками

Схема поплавковой камеры с параметрами установки: 1 — поплавок; 2 — язычок; 3 — прокладка; 4 — крышка.

Уровень в поплавковой камере необходим для бесперебойной работы карбюратора. Слишком завышенный уровень способствует увеличению подачи топлива, а недостаточный – снизит приемистость карбюраторного двигателя, так как уровень не сможет набраться вовремя.

Чтобы настроить уровень в камере, необходимо перевернуть верхнюю крышку и отогнуть поплавок на столько, насколько это позволяют усики. Расстояние между нижним углом и крышкой должно соответствовать 20 мм. Если это не так, подогните усики и установите верхнюю крышку. Такая регулировка карбюратора ваз 2109 своими руками считается номинальной. Принцип действий тут несложен.

Как настроить карбюратор 21099

Устройство не требуется промывать снаружи в том случае, если оно используется регулярно. Очищение становится необходимо, только когда внутренние механизмы сильно загрязняются и их подвижность становится от этого затруднительной. Перед тем, как приступить к настройке карбюратора или сдаче автомобиля в ремонт также стоит почистить механизм. Категорически запрещается использовать для внутренней чистки кисточки или сухие тряпки. Даже мельчайшие и невидимые глазу ворсинки могут попасть внутрь устройства и нарушить его работу. После того, как карбюратор ВАЗ 21099 будет приведен в надлежащий вид, можно приступать к его настройке.

Настройка заслонки дросселя – то первое, с чего начинается регулировка карбюратора. Она заключается в том, чтобы проверить, насколько хорошо натянут трос заслонки. Он не должен ни провисать, ни быть сильно натянутым.

Если требуется натянуть или ослабить трос, то следует выполнить регулировку привода, которая состоит из нескольких этапов:

1. Ключом 13-го размера удерживается гайка наконечника, а вторым аналогичным инструментом немного откручивается контргайка.
2. Выставляется необходимое расстояние от наконечника гайки до карбюратора. При этом педаль «газ» должна быть опущена.
3. Затягивается ранее открученная гаечным ключом контргайка.

После того, как заслонка дросселя будет приведена в необходимое состояние, можно переходить к настройке привода воздушной заслонки.

Для этого нужно:

1. Снять крышку с воздушного фильтра.
2. Проверить уровень тяги в оболочке. Делается это следующим образом: если привод отрегулирован, верно, то воздушная заслонка открывается полностью при ввинченной рукоятке привода. Если происходит не полное открытие, то его необходимо отрегулировать. Рукоятке проворачивается на 180 градусов для того, чтобы заслонка полностью распахнулась.

Следующий этап – это настройка пускового устройства. Правильно отрегулировать этот механизм можно только на снятом карбюраторе. Если сделать это проблематично, то стоит приобрести тахометр.

После того, как карбюратор будет извлечен, нужно сделать следующее:

1. Снять основание воздушного фильтра.
2. Вытянуть ручку привода воздушной заслонки, а саму заслонку открыть примерно на треть.
3. Запустить мотор, ослабить болт до 3 – 3,5 тысяч оборотов в минуту и опустить заслонку.
4. Продолжать откручивать регулировочный винт до 2,7 тысяч оборотов в минуту.
5. Когда необходимые показатели будут достигнуты, можно затянуть болт обратно и вернуть на место основание фильтра.

Также иногда требуется настроить холостой ход. Для этого следует нагреть двигатель и включить электропотребляющие устройства (фары, печку и т.д). После этого при помощи отвертки выставляются максимально возможные обороты винта качества карбюратора. На винте количества напротив, уменьшаются обычные обороты. Далее снова нужно перейти к винту качества и понизить обороты до среднего значения.

Замена карбюратора

В процессе замены карбюратора ничего сложного нет. Для работы нам понадобятся:

• гаечный ключ на 13;
• новая прокладка;
• новый карбюратор;
• гаечный ключ на 10, для отключения клемм с аккумулятора.

Этапы замены

1. Отключаем питание, путём снятия клемм с аккумулятора.
2. Далее отключаем «фишку» от электромагнитного клапана. И выкручиваем сам клапан.

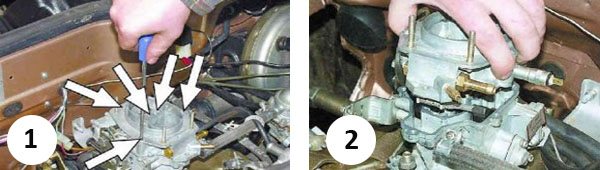

3. Затем берём ключ и откручиваем четыре гайки крепления карбюратора. После завершения этой операции вытаскиваем карбюратор наружу.
4. Новый устанавливаем в обратной последовательности, но при этом не забываем поменять прокладку снизу.

На этом процесс замены окончен. После замены карбюратора на новый нам необходимо его настроить. Далее я расскажу об этом более подробно.
