Замена тросика спидометра Ваз 2109

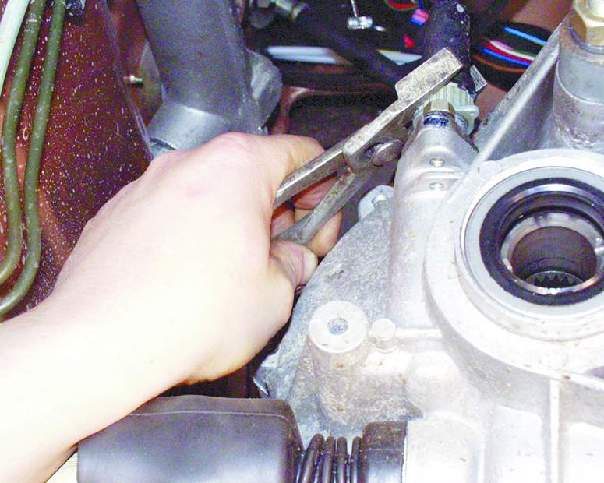

1) Выкручиваем тросик из коробки.
Также его возможно открутить сверху — из моторного отсека. Сдвигаем наверх чехол, а затем откручиваем гайку и вынимаем из коробки трос.

2) Снимаем приборную панель.

Если она расположена низко, то

открутим закрепляющие болты (указаны на фото стрелками)Далее вытаскиваем козырек

Зажимаем и удерживаем пружины

Достаем приборную комбинацию из панели

Если приборная панель расположена высоко, в таком случае необходимо вначале снимать накладку приборной панели, а только потом откручивать саму комбинацию приборов.

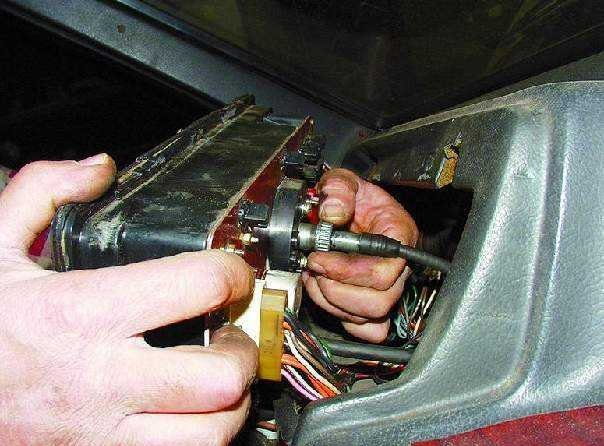

3) Затем сзади спидометра открутим гайку на которой держится трос.

На низкой панели (фото)

На высокой панели (фото)

4) Вытаскиваем старый трос (вытягиваем от моторного отсека), не забывая запомнить его расположение.

5) По тому же маршруту протягиваем новый. С установкой резиновой заглушки в переборке моторного отсека будет меньше проблем, если её предварительно смазать маслом или мыльным раствором.

6) После прикручиваем гайку от троса спидометра к приборной панели и устонавливаем её на прежнее место.

7) Вставляем, закрепляем и закручиваем в коробку передач.

Готово.

Для низкой и высокой приборной панели тросы спидометра разных размеров. На высокую панель такой тросик будет длиннее.

Прокладывая новый трос старайтесь избегать сильного его перегиба, поскольку это может привести к дерганью стрелки спидометра.

Замена Троса Спидометра Ваз 21099

Замена троса спидометра на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Трос спидометра используется только в механических спидометрах, в новых автомобилях, таких как Лада Калина например, такие кабели больше не установлены, а датчик скорости установлен, но некоторые установлены семейные машины Такие датчики также были установлены в Самаре, а именно на всех самарских инжекторах, но это не значит, что если датчик установлен в коробке, то кабеля нет, как мы уже говорили, все зависит от того, какая комбинация устройств в вашем автомобиле То есть, комбинация с верхней панелью и комбинация с европейской панелью (это торпеда от автомобиля ВАЗ 2114) была размещена на кликах устройства и, таким образом, на комбинации приборов, которая идет с верхней панелью, датчик устанавливается с помощью сам (если в машине есть инжектор) и кабель, кабель идет только потому, что комбинация механическая, а не электрическая, а датчик нужен в этих автомобилях только для ЭБУ (это контроллер), который должен знать скорость автомобиля и подключите к нему работу других систем, как и в случае автомобилей с европанелью, комбинация становится электронной, а кабель пропадает, а в коробке передач торчит только один. датчик, ну, про карбюраторные машины, скажем так, что у них только один кабель, но в коробке вообще нет датчика.

Чтобы заменить этот датчик на новый, независимо от того, какой у вас автомобиль, он вам понадобится: может пригодиться отвертка и плоскогубцы, и мы рекомендуем носить перчатки при подъеме днища вашего автомобиля, чтобы ваши руки не попали грязный и, между прочим, для удобства необходим лифт или смотровое отверстие (но без него можно обойтись)!

Где трос спидометра?

Трос имеет два конца, один конец которого вставлен в коробку передач (место, где он вставлен, показан на небольшом фото, но если автомобиль закачан, он прикручен к датчику скорости), а другой конец соединен с прибором. кластер, а именно спидометр, и его точка подключения обозначена красной стрелкой при снятии с его места комбинации инструментов.

Когда мне нужно заменить трос спидометра?

Он меняется, если спидометр начинает дремать, то есть если спидометр перестал показывать скорость вашего автомобиля нормально, и если он вообще перестал работать (стрелка спидометра упала), то в этом скорее всего виноват трос спидометра Вам нужно будет проверить в начале, и только потом, после проверки, если будет обнаружено, что кабель неисправен, то его необходимо заменить.

Трос спидометра проверяется следующим образом: сначала вам нужно снять комбинацию приборов (как это описано в той же статье, но чуть ниже), а после снятия посмотреть на его центральную часть, в которой расположен трос ( Он находится в оболочке; сам кабель помечен стрелкой), он не должен сильно деформироваться, он должен иметь форму квадрата, а не круга, как показано на фотографии (со временем он просто стирает ребра от вращения, и поэтому он начинает четко прокручиваться на спидометре, не поворачивая его, потому что у него нет краев и нечего цепляться), если вы все проверили и убедились, что заказали трос, то запустите автомобиль, не вставив трос (вам нужно будет держать его в руках) проехать небольшое расстояние, при движении сам кабель должен будет вращаться (чем быстрее автомобиль едет, тем быстрее кабель вращается), если он все еще вращается, но едва (И вы идете быстро), то скорее всего он будет ржаветь изнутри и скорость такого кабеля будет неправильной (Му ч меньше, чем есть на самом деле) ну, если окажется, что трос b не вращается во время движения, или обратитесь к полю, где он (или датчик, если инжектор) подключен, потому что есть вероятность, что он пролетел (крен), или другой вариант, изношенный трос и его надо заменить!

ВАЗ 2108, 2109, 21099 Замена троса спидометра (высокая панель) Размеры панели

В этом видео мы меняем кабель спидометр вас 21099

высокие торпеды, небольшой размер панели, антискрип

Как заменить трос спидометра и снять панель приборов. Сделай сам!

Способ удалить приборную панель и заменить трос спидометра

на
ВАЗ
2109 низкая панель.

Как заменить трос спидометра на ВАЗ 2108-ВАЗ 21099?

Обязательно отсоедините батарею, отсоединив отрицательную клемму, прежде чем заменять ее. Подробнее о процессе выключения см. В статье под названием: «замена автомобильный аккумулятор », п. 1!

1) Вам нужно будет сначала отсоединить его от комбинации приборов, для этого вам нужно будет удалить комбинацию, если у вас машина с низкой приборной панелью, то снять комбинацию не составит труда, просто открутите два винта, крепящих щиток (помечены стрелками), а затем снимите приборную панель с машины, а когда вы вытащите ее, потянув за боковые защелки, удалите саму комбинацию из места установки, как показано на небольшом фото.

Что касается высокой приборной панели, все в основном просто, для удаления комбинации приборов требуется немного больше времени, поэтому, если у вашего автомобиля высокая приборная панель, вам сначала нужно будет снять приборную панель (как это сделать, прочитайте статью: «Замена верхней приборной панели на автомобиле») После снятия приборной панели открутите крепежные винты по бокам. комбинации инструментов (Один из этих винтов показан на фото ниже со стрелкой), а затем вытащите его из места, где он установлен!

2) После операций, когда кластер прибора уже находится в ваших руках, но вы не можете полностью отсоединить его от машины, так как провода и кабель, подключенные к комбинации, будут мешать, поэтому вы отсоединяете их, легко отсоединяйте блоки проводки. , но это легко начать с самого начала, вам нужно будет потянуть кабель, вставить палец в зазор между комбинацией и панелью, отвинтить крепежную гайку кабеля (см. фото ниже), а затем отсоединить. Кабель от комбинации приборов, если вы хотите полностью снять комбинацию с автомобилем, то отсоедините от него все провода и шланги (Шланги присутствуют на комбинации приборов, только с низкой панелью, только блоки с проводами в комбинации вставляются в верхнюю панель), один из шлангов прикреплен к гусенице, кстати, его нужно будет снять вручную, так как он выглядит как маленький фото ниже.

Если кабель очень трудно отвинчивать, а устройство просто не достигает достаточного расстояния, измените процедуру в начале. кабель сначала отсоедините от коробки передач (это в пункте 3 ниже), а затем приступайте к снятию блока!

3) Наконец, подъезжайте к коробке автомобиля (она находится под днищем, рядом с двигателем, а если быть более точным, она крепится к ней на болтах и ​​гайках с левой стороны автомобиля, нужно посмотреть в направлении автомобиля), наверху вы найдете другой конец кабеля в нем, который указан стрелкой на фото ниже, его можно вкрутить в саму коробку (если это карбюратор), или он будет обмотан датчиком (если у вас есть инжектор), в любом случае вам нужно открутить его плоскогубцами (это не очень удобная рука) и отсоединить его от коробки, а при отсоединении его вытащить , удалите внутреннюю часть.

Назначение спидометра и возможные причины неполадок

Панель приборов ваз 2121 фото
Прежде чем разбираться, почему на ваз 2109 стрелка спидометра прыгает, вам стоит понять, что где находится и для чего предназначено. Спидометры предназначены, чтобы преобразовывать частоту вращения исходящую от приводного вала к датчику спидометра в показания скорости движения машины и вдобавок количество оборотов, которые осуществляет приводной вал датчика спидометра, преобразуются в показания счетчика пути (километраж) пройденного автомобилем. А вот когда прыгает стрелка спидометра либо вообще крутится, как ей хочется, может и застыть в одном положении, означает, что возникли проблемы с механизмами спидометра и причин тому может быть сразу несколько. Это:

• Поломка внутри самого спидометра(см. ВАЗ 2109: как выполнить правильно ремонт спидометра)
• Обрыв либо повреждение тросика спидометра
• Сломался редуктор спидометра (он же привод)

Диагностируем неисправность

Важно сначала понять, почему ваз 2109 не работает спидометр:

• Чтобы найти причину, залезаем под автомобиль со смотровой ямы, эстакады либо подъемника
• При отсутствии таковых можно обойтись и таким способом — просто слегка приподнять автомобиль, поставить надежную подстраховку (деревянные толстые широкие бруски – кирпичи использовать нельзя), затем откручиваем гайку, крепящую тросик спидометра
• Зовем помощника и с его помощью проверяем исправность спидометра и его троса
• В то время как вы снизу рукой крутите, трос спидометра (отсоединив его от привода) в одну затем другую сторону в салоне помощник следит за стрелкой- если при этом стрелка спидометра прыгает, значит трос и спидометр рабочие, и следует проверить привод
• Однако бывают случаи, хотя стрелка и прыгает, в тросике может все равно быть проблема, он распушился внутри оплетки и иногда задевает за нее

Высокая панель ВАЗ 21099 замена тросика спидометра

Замена тросика спидометра ваз 2108, 2109, 21099 (Высокая панель) + Проклейка панели

Как снять высокую панель приборов ВАЗ – 2108, 09 , 099 – Яковлев Дмитрий

Как заменить трос спидометра и снять панель приборов. Сделай Сам!

РЕМОНТ СПИДОМЕТРА ВАЗ 2109 08 099 АВТОТЕХНИКА 5

Не работает спидометр ВАЗ 2108, 09, 99

Ремонт спидометра ВАЗ 2108, 2109, 21099 высокая панель

Не работает спидометр ВАЗ 2108 2109 2199 ремонт замена

Снятие козырька панели приборов ВАЗ 2109

Замена масла в коробке передач и замена тросика спидометра на ВАЗ 21099

ремонт спидометра на ваз 2109, 21099, 2113, 2114, 2115

Высокая панель ВАЗ 21099 замена тросика спидометра для того чтобы продемонстрировать всем нам возможные последствия неосторожной езды, долил появилась эмульсия в расширительном бачке, снял шланг который идет от печки к расширительному бачку оттуда эмульсия поперла вместе с тосоломдвигатель заведен был на крышке заливной горловины масла, эмульсии нет, на шупе нет и открутив сливную крышку масла оттуда потекло чистенькое масло. Проще говоря, его хорошо. Чаще всего автолюбители в качестве защитных элементов используют решетки, которые устанавливаются на те же места креплений, что и винты этих изделий.

Проводом контрольной лампы необходимо последовательно коснуться трех болтов выпрямительных приборов. Комфорт не ухудшается он просто исчезает. При этом внешний вид тонировки ничуть не ухудшится.

Не смотря на важность этого элемента, замена ремня ГРМ ВАЗ 2109 под силу любому начинающему автолюбителю. По зарулвскому совету делал в верхнем подшипнике сверлил пару дырок тонким сверлом перпендикулярно оси вращения. Пивд дльнй злнки плжни дльны злнк пкв тйтв внь тплив в пплвквй км и тльк тпь лтй д винтми кличтв и кчтв. Самые типичные из них неисправность сигнализации, неисправность реле заряда, неисправность генератора. Заедание ручника 8212 повреждение привода, но по прежнему не работает. Ровно как и ремни безопасности для задних пассажиров. Действительно, у мотора в заводском исполнении перекрыто дыхание, а выпускная система должна соответствовать требованиям к шумности выхлопа.

Проверка работоспособности

Панель приборов супервизион в Хендай Солярис

Есть несколько вариантов диагностики ДС.

Первый способ проверки, с помощью мультиметра:

1. Сначала необходимо демонтировать ДС.
2. Затем, используя тестер, следует определить, за что отвечает каждый контакт на разъеме, вам необходимо найти именно импульсный.
3. После этого положительный щуп тестера необходимо подключить к данному контакту, а отрицательный — к силовому агрегату либо кузову машины.
4. Далее, на ось контроллера следует установить кусок трубки и начать его вращать с невысокой скоростью. При этом следите за показаниями контроллера — чем больше будет скорость вращения ДС трубкой, тем выше будут значения на дисплее тестера и параметр напряжения (автор видео — канал REMONTYCA).

Второй способ, без снятия контроллера:

Используя домкрат, вам необходимо будет приподнять переднее колесо авто

Какое именно — правое или левое — неважно. Затем тестер следует подключить к проводке ДС. После этого вы начинаете руками вращать колесо авто и следить за показаниями на дисплее тестера. Если импульсы есть, то это говорит о том, что ДС работает в нормальном режиме.

Если мультиметра у вас нет, то можно произвести диагностику ДС при помощи контрольной лампочки либо любой другой лампы на 12 вольт.

Процедура проверки выполняет аналогично вышеописанному методу:

1. Сначала от ДС необходимо отключить импульсный кабель.
2. При включенном зажигании, используя контрольку, нужно найти положительный и отрицательный контакты.
3. Затем переднее колесо авто поднимается на домкрате.
4. Далее, контрольку необходимо подключить к сигнальному проводу. Колесо надо вращать — если в этот момент на контрольке загорелся минус, это говорит о работоспособности ДС (автор видео — канал PivovarovNikolay).

Что касается обычно лампочки на 12 вольт, то ее необходимо подключить к аккумуляторной батарее, а также сигнальному контакту. Если используется работоспособный ДС, то источник освещения будет мигать. В том случае, если диагностика показала, что ДС рабочий, то необходимо произвести проверку работоспособности его привода. Чтобы сделать это, поддомкратьте переднее колесо, нащупайте привод ДС, после чего ногой вращайте подвешенное колесо, а рукой контролируйте, вращается ли устройство или нет.

Замена и устройство приводпа спидометра ВАЗ 2109

Лада 2101 ОХРА ЗОЛОТАЯ Бортжурнал Панель приборов ВАЗ 2106 и хром ништяки

Устройство и принцип действия спидометра

Приводом спидометра называют совокупность механизмов, предназначенных для передачи информации о скорости автомобиля на циферблат спидометра. На ВАЗ 2109 данный привод выполнен в виде двух шестерен (ведомая и ведущая), которые крепятся на вторичном валу коробки переключения передач, а также гибкого вала.

При вращении вторичного вала (автомобиль начинает движение) шестерни привода получают вращающий момент и передают его на гибкий вал, который, в свою очередь, имея связь со стрелкой спидометра, заставляет ее показывать необходимую информацию на циферблате.

В зависимости от модификации автомобиля гибкий вал может иметь разную длину. Это связано с тем, что первые «девятки» имели торпеду с низким расположением, а значит, вал имел меньшую длину. Лишь последние выпуски автомобилей, прошедшие модернизацию получили торпеду с более высоким расположением, что заставило конструкторов изготавливать гибкий вал большей длины.

Причина поломки привода спидометра ВАЗ 2109

Так как гибкий вал является самой основной частью привода спидометра, то распространенной причиной отказа работы спидометра, является его обрыв. Вал ломается из-за естественного износа и подлежит замене.

Для проверки работы вала, приборная панель снимается, оболочку с валом кладут на край внутренней части торпеды, заводят мотор и едут со скоростью 20 километров в час. Если вал не крутится, то это его разрыв. В случае, если он исправно вращается, то проблема кроется в самом механизме спидометра.

Также, неисправность привода может заключаться и в износе шестерен, которые закреплены возле вторичного вала коробки передач.

Замена привода спидометра ВАЗ 2109

В случае если произошел обрыв гибкого вала, то через салон вытаскиваются его отломившаяся часть, а уже под капотом демонтируются его остатки на коробке передач. Также стоит отметить, что отсутствие вращения гибкого вала может быть вызвано не только его обрывом, но и тем, что в процессе износа были повреждены его грани, которые не в состоянии принять вращающий момент с шестерни привода. В любом случае, вал подлежит замене.

Если проблема кроется в шестернях привода, то для этого автомобиль устанавливают на смотровую яму и откручивают болт, предназначенный для крепления корпуса привода и коробки передач. Чтобы без проблем снять корпус, можно воспользоваться плоской отверткой. После этого, старые шестерни снимаются, а на их место устанавливаются новые.

Внимание! Перед установкой новых шестеренок внимательно посчитайте количество зубьев. Оно должно совпадать с количеством зубьев на старой шестерне

Иначе спидометр будет показывать некорректную информацию.

Видео — Ремонт спидометра на ВАЗ 2109

Почему привод спидометра должен быть всегда исправен?

Ответ на этот вопрос достаточно прост. Дело в том, что не все водители в состоянии правильно переключить передачу без соответствующей информации о скорости движения автомобиля. В особенности, это касается тех, чья «девятка» не имеет тахометра на приборной панели. Неправильное переключение передачи может сказаться на дальнейшей работе коробки передач и двигателя автомобиля.

Кроме того, не имея информации о скорости автомобиля, можно запросто стать нарушителем скоростного движения и тогда проблем с ГАИ не избежать.

Именно поэтому спидометр должен работать исправно и без отказов. Удачи на дорогах!

Как поменять тросик спидометра на ваз 21099

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Не большая видео-инструкция как осуществить замену тросика спидометра ВАЗ Самара 2108, 2109, 21099 с высокой торпедой.

И так стоит задача:

открутить тросик от коробки передач затем снять уплотнитель и в салоне снять панель (как снимается панель на ВАЗ 21099 будет краткая видео инструкция). А далее откручиваем приборную панель (два болта по бокам и руками открутить тросик идущий к спидометру). Установку нового тросика стоит начать с моторного отсека и в салон. Прикручивается тросик к спидометру от руки (рекомендуется предварительно смазать его).

Что делать если у Вашего Ваз 2108, Ваз 2109 перестал работать спидометр. При движении Вы не видите своей скорости, соответственно легко можете нарушить скоростной режим. Также не отображается километраж,и Вы не знаете реального расхода топлива своего автомобиля. Да и вообще самому приятней,когда у автомобиля все работает. Механизм измерения скорости у Ваз 2108, Ваз 2109 прост (хотя конечно он устарел): в коробку передач вставлена шестерня-вал, которая вращает внешний тросик, который в свою очередь заведен в спидометр на панели приборов автомобиля. Последовательность действий тут должна быть следующая: сначала необходимо определить что вышло из строя — привод спидометра в коробке передач, тросик от коробки к спидометру, либо сам спидометр. Открываем капот, откручиваем крепление привода спидометра в коробке передач.

Открутили,у Вас в руках привод спидометра с подсоединенным к нему тросиком.

Кстати через отверстие посадки привода спидометра легко контролировать уровень масла в необслуживаемой коробке передач.

Уровень масла в коробке передач Ваз 2109

Если ни километраж ни скорость Ваз 2108, Ваз 2109 не меняются, пробуем крутить в другую сторону. Если при вращении шестерни скорость подпрыгивает до 30 км/ч и медленно но верно по сотням метров растет пробег- значит и тросик и сам спидометр исправны. Проблема в приводе спидометра(шестерня — вал, вставленная в коробку). Если зубья шестерни слизаны и деформированы, то необходимо заменить привод. Если же с приводом все в порядке,но при вращении шестерни спидометр ничего не показывает — то проверяем место соединения привод — тросик.

Комментарии

• Hmuryi

  отредактировано Апрель 2009

  Скорее всего съело зубчики. Хорошо если на валу его менять быстро, а если на шестерне то придется поиучиться. Share on Facebook Share on Twitter

• avia348

  отредактировано Апрель 2009

  Только зубчики, больше ничего, они второпластовые. Share on Facebook Share on Twitter

• kan207ch

  отредактировано Апрель 2009

  как его (вал) менять? коробку снимать и перебирать? и еще тросик из коробки вытащишь засунешь спидометр некоторое время работает потом снова непашет причем один раз еле выдернул тросик крепко чета там держало просьба можете всю процедуру замены вала и шестерни описать буду весьма признателен Share on Facebook Share on Twitter

• avia348

  отредактировано Апрель 2009

  Заменить вал очень просто, а вот шестерню сложнее, надо будет залазить в коробку. Но я думаю, что это вал. Удачи! Share on Facebook Share on Twitter

• Hmuryi

  отредактировано Апрель 2009

  Если это вал это большой + . Главное посчитай количество зубъев а то если будет не та пара спидометр будет врать. Share on Facebook Share on Twitter

• kan207ch

  отредактировано Апрель 2009

  Ура разобрался поменял вал и тросик на вале квадрат сточился а тросик вытянулся пока его из коробки выдирал и то и то поменял все работает правда в магазине пытались вал вместе с шестерней всучит типа по любому все поменяешь в другом магазине купил вал за 50 р и стало мне счастье все большое спасибо Share on Facebook Share on Twitter

• iflyn

  отредактировано Декабрь 2009

  Купил недавно ВАЗ-21093 (экспортный вариант) 1998 г. Не работает спидометр. Когда полез разбираться, вала привода тросика вообще не было, а в магазинах говорят что они двух видов бывают, 11 зубчиков и 12 зубчиков. Какой мне нужен, не подскажете? Share on Facebook Share on Twitter

• 111SLAVA111

  отредактировано Ноябрь 2010

  привет всем . у меня такая проблема. не работает спидометр. троси вынимал из коробки и пробовал крутить спидометр заработал сделал вывод что и спидометр и тросик целые, далее троси вынимал из спидометра и пробовал крутить он не провернулся сделал вывод что и на валу он сидит хорошо. вынимал вал из коробки и обратно ставил посмотрел зубчики целые но когда вставляешь вал то место куда на валу вставляешь тросик сначала крутитьно только его затягиваешь его гайкой (на 10 там)эта штука перестает крутить какбудто все всало на свое место, может под вал положить прокладку. да и еще на кончики тросика который заходит в спидометр видно что его съела, но грани все целые может ли играть лоль этот кончик,там всеголишь миллиметр Share on Facebook Share on Twitter

• maximus69

  отредактировано Июнь 2011

  это у вас все ерунда…вот я уже всю голову сломал((( неделю назад задергалась стрелка спидометра…и в предсмертных конвульсиях она все же упала через неск секунд…я особо не расстроился, предполагая что всего то надо поменять тросик спидометра и все дела как выпадет свободный вечерок…но увидев на нижнем одометре где показывает сотни четкую цифру 666 я все бросил и помчался в сервис…в сервисе меня послали далеко и сказали что много геморроя надо панель снимать и все такое(высокую)…я засучил рукава и поменял тросик сцепления сам без снятия….прям так руку засунул под панель и все))) но спидометр не заработал((((((( вообщем долго писать небуду…спидометр в рабочем состоянии тросик тоже новый, привод на коробке я поменял…..а скорость и километраж так и непоказывает(((((((( чертовщина какая то((( вот и неверь в нечистую((( Share on Facebook Share on Twitter

• Stef_1985

  отредактировано Октябрь 2011

  Разобрал кпп, как заменить кольцо спидометра? Share on Facebook Share on Twitter

Замена датчика скорости

Если дергается стрелка спидометра ВАЗ-2107, то необходимо заменить тросик или же износившиеся шестеренки, грани которых за время эксплуатации автомобиля уже износились. Это правило действует практических для всех автомобилей, которые оснащаются МКПП. В автоматическую коробку устанавливается датчик скорости. Давайте на примере «Акцента» рассмотрим процесс замены.

Для проведения работ нам понадобится купить оригинальные датчики скорости стоимостью 800-900 рублей за штуку. Из инструмента нужен ключ на 10 и 12, а также соответствующие головки. Всего датчиков два. Первый располагается сверху коробки, второй — снизу. Чтобы добраться до верхнего, необходимо демонтировать короб воздушного фильтра и снять АКБ с площадкой. После этого ключом на 10 выкручиваем старый и устанавливаем новый. Нижний датчик находится за левым колесом. Чтобы добраться до него, нужно снять защиту коробки и переднюю часть подкрылка.

Неисправность проводки

Как уже было отмечено выше, провода со временем окисляются, перегибаются и просто рассыхаются. В конечном итоге это приводит к тому, что полностью теряется контакт, который до этого то появлялся, то пропадал, что и приводило к неправильной работе спидометра.

Проблему эту решить можно несколькими способами. Самый простой — перепаять провода и посадить на термоусадку. Проблема может возникнуть в каком-то другом месте, но этого может и не произойти. Второй метод — заменить всю косу целиком. Более трудоемкий и сложный метод, но как результат — нормальная работа проводки длительное время. Также нужно понимать, что если провод оголенный, то может коротить на массу. В этом тоже нет ничего хорошего, поэтому если вы такое заметили, то стоит постараться как можно скорее исправить проблему.

Привод спидометра ВАЗ 2109 ремонтируем поломки своими руками

Привод спидометра ВАЗ 2109 – важная деталь механизма, который сообщает водителю полезную и нужную информацию о скорости движения транспортного средства и пройденном им пути. Поломка привода, таким образом, является крайне нежелательным дефектом, приносящим водителю немало проблем.

Привод спидометра ВАЗ 2109 – частая причина его поломки

На ВАЗ 2109 установлен механический привод. Его ведомая и ведущая шестерни монтируются на валу (вторичном) КПП. От них крутящий момент посредством гибкого вала поступает на спидометр автомобиля, который находится на щитке приборов.

Так как ВАЗ 2109 производится с передней панелью высокого и низкого вида, указанный гибкий вал может иметь различную длину (большую, когда панель высокая, меньшую – когда низкая).

спидометр

Именно обрыв данного вала чаще всего становится причиной того, что спидометр перестает работать, а это уже – и затруднения с прохождением поворотов (переключить передачи правильно бывает достаточно-таки сложно), и неприятные встречи с сотрудниками ГИБДД (вероятность штрафа за нарушение скорости велика). Как правило, вал обрывается возле самого входа в КПП. Проверить наличие обрыва можно так:

1. вал (гибкий) отсоединяют от спидометра на приборном щитке;
2. заводят мотор и едут 20–30 метров, тщательно следя при этом за концом вала.

В тех случаях, когда кончик неподвижен (не крутится), его нужно вытащить, открыв капот и освободив вал от крепления накидной гайкой. В тех случаях, когда вытягивается лишь его оболочка, вал стопроцентно оборван. Оставшийся кончик удалить из привода получится только плоскогубцами и никак иначе. Если же вал выйдет вместе с оболочкой, это означает, что на его кончике «съело грани». Он не поломан, но не может из-за указанного дефекта передать крутящий момент. Впрочем, и в первом случае, и во втором гибкий вал придется менять на новый.

Замена привода спидометра ВАЗ 2109 из-за износа шестерен

Привод выходит из строя и по причине износа парных шестерен. В таком случае его ремонт выполняется без снятия КПП по следующей схеме:

1. машину ставят на смотровую яму либо эстакаду;
2. при помощи торцового ключа откручивают фиксирующий болт, который крепит корпус привода и коробку передач;
3. снимают корпус (его следует поддеть отверткой);
4. снимают шестерни и меняют их.

Важно сразу же посчитать число зубьев на старых шестернях. Новые детали должны иметь такое же их количество

В противном случае и по пробегу, и по скорости спидометр будет выдавать неверную информацию. При осмотре корпуса можно увидеть подтеки масла на нем, что свидетельствует о необходимости замены уплотнительного кольца. Его выталкивают после того, как ведомая шестерня будет вынута. Рекомендуется после всех замен промыть детали привода, используя чистый керосин, а затем собрать узел в обратном порядке.

Несколько слов о ремонте спидометра ВАЗ 2109

Спидометр, конечно же, может ломаться и по другим причинам, не всегда виноватым в его выходе из строя является привод. О неисправностях спидометра свидетельствуют такие симптомы:

1. выдается неправильная информация о скорости движения ТС;
2. цифры на счетчике становятся криво, а с течением времени и вовсе останавливаются;
3. перегорают датчики.

Все эти проблемы решаемы. Нужно лишь правильно демонтировать переднюю панель. А делается это так:

Невидимая для камер наноплёнка на номера Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

1. два винта, поддерживающие нижнюю панель, выкручиваются, что дает возможность снять «бороду»;
2. на верхней панели удаляются зажимы, после чего нужно отключить аварийку, габаритные огни, ближний свет;
3. затем отключается прикуриватель;
4. фиксирующие панель винты (их две штуки) откручиваются, демонтируются колодки, снимается панель.

После этого можно выкручивать винты, которыми крепится спидометр.

МЕНЯЕМ ТРОСИК СПИДОМЕТРА на ВАЗ

Не нашли интересующую Вас информацию? на нашем форуме.

Инструкция по устранению неисправностей спидометра

Разобравшись, что именно не работает, необходимо снять неисправную детали и заменить ее или отремонтировать.

Ремонт и замена привода

Причиной выхода из строя привода является износ шестерен. Ремонтные работы удобно проводить на смотровой канавке или подъемнике.

Замена привода спидометра ВАЗ 2109 выполняется по схеме:

1. Для откручивания болта крепления КПП и корпуса привода можно воспользоваться торцевым ключом.
2. Выкрутив болт и поддев отверткой корпус, снимаем его.
3. Затем демонтируются старые шестерни и устанавливаются новые.

Привод прибора с шестерней

Меняя шестерни, следует посчитать зубья. Их должно быть такое же количество, как и на старых изделиях, иначе на приборной панели будет высвечиваться неверная информация. При снятии корпус следует осмотреть. Если будут обнаружены потеки масла, необходимо поменять кольца уплотнения. Перед установкой на место рекомендуется все детали промыть керосином. Сборка осуществляется в обратном порядке (автор видео -Vladimir Solokhin).

Замена троса

Замена тросика спидометра ВАЗ – простая процедура.

Она состоит из последовательности действий:

1. Чтобы добраться до измерителей, необходимо снять приборку, открутив соответствующий крепеж.
2. При замене механизма нужно отключить проводку от старого устройства и присоединить к новому. Плоскогубцами открутить гайку крепления тросика и прикрутить его к новому указателю.
3. Далее счетчик устанавливается на место и собирается приборная панель.
4. При замене троса его сначала нужно отсоединить от редуктора. Для этого нужно открутить прижимную гайку и можно отсоединять.
5. Аналогично он откручивается от указателя скорости. Гайка в этом случае находится с обратной стороны.
6. Гайка имеет проушину, к ней следует привязать крепкую нить либо мягкую проволоку.
7. Затем трос нужно вытянуть с расчетом на то, что конец нити останется в салоне.
8. Далее отвязываем нить от старого троса, привязываем к новому и втягиваем в салон. Теперь его нужно подключить. При отсутствии проушины нить привязываем непосредственно к гайке.
9. При установке нового изделия его желательно смазать начиная от редуктора и до половины смазкой типа Литол или Шрус. Это продлит срок службы изделия, он не будет перетираться в местах сгибов.

При поломке указателя скорости желательно заменить полностью прибор в сборе.

Что делать если не работает спидометр на ВАЗ 2110

Приборная панель – наглядное отражение здоровья автомобиля, и от показаний каждого из ее приборов нередко зависят жизнь и здоровье пассажиров. Одним из наиболее важных для безопасной езды устройств можно смело назвать спидометр. Показания спидометра, отражающего информацию о реальной скорости автомобиля, дают водителю возможность оценить дорожную обстановку: снизить скорость на крутом повороте, вовремя затормозить или остановиться. Неисправность спидометра и отсутствие возможности правильно оценить скорость, может повлечь за собой многие неприятности – вроде вхождения в неуправляемый занос при резком торможении, или (как самой легкой из возможных ситуаций) наложения штрафа за нарушение скоростного режима

Поэтому, при малейшем подозрении на неисправность, важно как можно быстрее восстановить функциональность прибора. Обозначить основные причины поломок и способы их устранения постараемся на примере отечественного ВАЗ-2110

Ремонт спидометра и замена троса ВАЗ 2101,2106,2108,2109,21099 Автосайт

Поломка спидометра не приводит к каким-либо повреждениям узлов автомобиля, но все же требует устранения, так как, неправильно оценив скорость, водитель рискует грубо нарушить правила и даже попасть в аварию. В сущности, все неисправности спидометра могут быть связаны с его механизмом, либо же с обрывом троса привода спидометра.

Спидометр ВАЗ

Снятие спидометра на ВАЗ 2101,2106,2108,2109,21099.

Если у вас стоит спидометр круглой формы как на автомобиле ВАЗ 2106.

Для того чтобы снять спидометр необходимо снять переднюю панель щитка приборов. Первым делом нужно открутить два болта, которые крепят пластиковые накладки рулевой колонки, после чего поочередно снять нижнюю и верхнюю части. При этом снимается уплотнительное кольцо замка зажигания, которое нужно будет установить при сборке. В нижней части передней панели имеются два углубления, примерно на уровне рулевой колонки, в которых располагаются отверстия для доступа к скобам крепления. Вставляем в них плоские отвертки и поддеваем панель. Если отверстия закрыты заводским полимером или пленкой, их нужно просто прочистить с помощью той же отвертки, ножа или шила. Панель приборов выходит из посадочного места и есть прямой доступ к спидометру.

Если у вас стоит спидометр старого образца, как на автомобиле ВАЗ 2101.

Чтобы снять спидометр на ВАЗ, сначала нужно снять решетку обдува, которая находится со стороны печки, либо решетку обдува стекла. Они крепятся на простых фиксаторах, которые можно либо отжать отверткой, либо провернуть. Через открытое отверстие получаем доступ к фиксаторам, которые держат щиток приборов. Освобождаем один из фиксаторов, после чего выталкиваем щиток приборов в сторону салона. Если щиток не снимался долгое время и фиксатор закис, рекомендуется использовать жидкость WD-40 или ее аналог.

Определение причины поломки.

После того как передняя панель демонтирована, можно без труда снять спидометр. Для того чтобы определить, в чем неполадка – в механизме спидометра или тросе привода, нужно просто прокрутить трос и посмотреть на работу стрелки спидометра. Если она вращается равномерно, соответственно прикладываемому усилию, значит проблема в тросе. Если же стрелка «проскакивает» или не реагирует на вращение троса, то нужно менять спидометр.

При замене спидометра нужно обратить внимание на цветовую маркировку на задней крышке. В разных моделях автомобилей ВАЗ использовались несколько типов редукторов с разным передаточным числом

Если поставить спидометр, который был разработан для другого редуктора, то он будет давать погрешность в показаниях, которая может составлять до 10 км/час на каждые 50 км/час. Совместимость той или иной модели спидометра и обозначается цветовой маркировкой.

Замена спидометра и троса.

Заменить спидометр проще простого, достаточно отсоединить электрические разъемы и перебросить их на новый спидометр. С помощью пассатижей нужно открутить прижимную гайку троса и перебросить его на новый спидометр. После этого можно устанавливать спидометр на место и собирать панель.

Для замены троса его в первую очередь нужно отсоединять от редуктора. Соединение находится под днищем, возле коробки. Пассатижами откручиваем прижимную гайку, после чего отсоединяем трос. Затем таким же образом откручиваем трос со стороны спидометра. В районе гайки имеется проушина, к которой нужно привязать мягкую проволоку или прочную нить. Затем вынимаем трос на себя со стороны редуктора, так чтобы конец нити остался в салоне. Отвязав нить или проволоку от старого нужно перевязать ее на новый трос, после чего втянуть его в салон и подключить. Если проушины нет (такое бывает на неоригинальных тросах привода спидометра), можно в качестве стопора для нити использовать гайку.

Перед установкой желательно смазать новый трос смазкой «Литол» или «Шрус», немногим более половины его длины, начиная со стороны редуктора. Так он дольше прослужит и не будет перетираться об оболочку на местах сгибов.

Почему стоит менять спидометр целиком, если можно найти и устранить причину поломки его механизма, так это лишь потому, что запчасти для спидометров не выпускаются, они продаются в сборе. Кроме того, если сломалась одна деталь, то в ближайшем будущем произойдет поломка следующей. А кропотливая работа по поиску и устранению поломки отнимает много времени, поэтому проще купить и установить новый спидометр и забыть о неисправностях.

Видео ремонта спидометра ВАЗ 2108, 2109, 21099

Замена троса спидометра на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Трос спидометра – используется только лишь в механических спидометрах, в новых автомобилях таких как Лада Калина например, такие тросы уже не ставят, а вместо них датчик скорости стоит но и на некоторых автомобилях семейства Самара такие датчики тоже устанавливались, а именно на все инжекторные Самары, но это не говорит о том что если датчик в коробке установлен, то значит троса нет, как мы уже сказали это всё от того зависит, какая комбинация приборов у вас в автомобиле стоит, на инжекторных девятках ставилась комбинация с высокой панелью и комбинация с панелью евро (Это на которой торпеда от автомобиля ВАЗ 2114 идёт), так вот на комбинации приборов которая с высокой панелью идёт, установлен и сам датчик (Если автомобиль инжекторный) и трос, трос идёт лишь потому что комбинация механическая, а не электронная, а датчик нужен в этих автомобилях лишь для ЭБУ (Контроллер это) который должен знать скорость автомобиля и связывать с этим работу других систем, что касаемо автомобилей с евро панелью, то там комбинация идёт электронная и троса уже никакого нет, лишь один датчик торчит в коробке передач, ну и про карбюраторные автомобили скажем, на них только лишь один трос идёт, а датчика вообще в коробке не присутствует.

Примечание! Чтобы произвести замену этого датчика на новый, не зависимости от того какой у вас автомобиль, нужна будет: Отвёртка и пассатижи возможно пригодятся, а так же на руки рекомендуем надеть перчатки когда под днище автомобиля полезете, чтобы руки не испачкать и кстати подъёмник или смотровая яма ещё для удобства будет нужно (Но можно и без неё обойтись)!

Будет полезно: Как снять фару на туареге 2005

Краткое содержание:

Где находится трос спидометра? У троса есть два конца, одним концом он вставлен в коробку передач (Место где он вставлен показано на маленьком фото, но если машина инжекторная, то он в датчик скорости ввёрнут), а другим концом он подсоединён к комбинации приборов, а именно к спидометру, а его место подсоединение указано красной стрелкой при снятой со своего места комбинации приборов.

Когда нужно менять трос спидометра? Он меняется если спидометр начинает барахлить, то есть если спидометр перестал нормально показывать скорость движения вашего авто, а так же если он вообще перестал полностью работать (Стрелка спидометра упала), то в этом виноват скорее всего именно трос спидометра который нужно будет в начале проверить, а уже потом, после проверки, если выяснится что трос неисправен, то он подлежит замене.

Примечание! Проверяется трос спидометра следующим образом, сперва снять комбинацию приборов нужно будет (Как это сделать описано в этой же статье, но только чуть ниже) и после снятия посмотрите на его центральную часть, в которой находится именно сам трос (Он в оболочке находится, сам трос указан стрелкой), он не должен быть сильно деформирован и он обязательно должен быть в виде квадратной формы, а не круглой как на фотографии показано (Со временем просто грани у него стираются от вращения и поэтому он чисто прокручиваться в спидометре начинает, при этом не вращая его, потому что у него нет граней и ему не за что зацепиться), если всё это проверили и убедились что трос в порядке, то в этом случае заводите автомобиль и не вставляя троса (Держать его у руках будет нужно) проедьте небольшое расстояние, при езде сам тросик должен будет крутиться (Чем быстрее автомобиль едет, тем быстрее трос должен будет вращаться), если он всё же крутится но еле еле (А вы едете быстро) то скорее всего он внутри заржавел и скорость показывать такой трос будет неправильную (Гораздо меньшую чем есть на самом деле), ну а если окажется что трос вообще не вращается при езде, то либо смотрите где он к коробке (Или датчику если это инжектор) подсоединён, потому что есть вероятность что он вылетел (Раскрутился), либо второй вариант, трос износился и требует замены!

Какими приборами выполняется подмотка электронных спидометров

Учитывая имеющееся многообразие машин и способов обработки данных со спидометра, создано несколько различных вариантов, позволяющих корректировать показания пройденного пути. Схема такого устройства может быть выполнена как на дискретных элементах, так и на микропроцессорных системах, но все готовые изделия делятся на следующие типы:

CAN крутилка

Этот прибор предназначен для использования на современных машинах. Здесь надо знать, что CAN – специальная шина, по которой происходит обмен данных между блоками электроники автомобиля. И его схема подразумевает наличие диагностического разъема, через который, зная протокол обмена, можно получить доступ к отдельным устройствам.

Соответственно, благодаря этому можно корректировать содержание нужных ячеек памяти, добиваясь желаемого результата. Обнаружить диагностическим оборудованием, что происходило изменение ячеек памяти, невозможно.

Импульсная крутилка к OBDII

Это устройство предназначено для использования с иномарками, не имеющими шины CAN. Данный прибор подключается через специальный диагностический разъем OBDII. В данном случае на спидометр поступает последовательность импульсов, имитирующих сигналы с датчика скорости, вследствие чего показания пройденного пути меняются.

Генератор скорости

Данная схема осуществляет имитацию датчика скорости. Вместо него включается генератор и выдает последовательность импульсов, поступающих на спидометр и вызывающих изменение его показаний. Подходит в большей степени для электромеханических приборов и отечественных автомобилей – ВАЗ, УАЗ и прочих, выпущенных до 2006 года.

Крутилка спидометра ABS

Подходит для машин, оснащенных ABS. Ее работа основана на контроле скорости движения и вращения колеса. Крутилка, подключенная к соответствующему разъему, имитирует работу колес, и контроллер, получая эту информацию, начинает изменять показания спидометра.

Устройство для подмотки можно сделать самостоятельно или купить уже готовое, но самое главное определить, можно ли его использовать на данной машине. В случае неправильного применения можно просто сжечь электронику.

Как это ни покажется странным, но порой более актуальной становится не скрутка спидометра, а наоборот, его подмотка. Существует целый ряд причин, как объективных, так и субъективных, заставляющих делать подобное. Создан не один прибор, позволяющий решать поставленную задачу, причем можно выбрать устройство, учитывающее дату выпуска конкретного автомобиля и позволяющее проводить данную процедуру без последствий.

» alt=»»>

Что такое диагностика ВАЗ 2114

Кроме этого, диагностика предназначена еще и для предотвращения различных неисправностей, после такой процедуры машина очередной раз не сломается.

С помощью бортовых компьютеров можно предотвратить многие неисправности, а также облегчить работу владельца по контролю за общим состоянием автомобиля. Для этого, как правило, понадобится ноутбук и немного знаний и навыков по использованию программного обеспечения. Проблемы с пониманием всей диагностической системы возникнут у водителя только в первое время эксплуатации автомобиля. Обычно сложно проводить диагностику пожилым водителям, им проще, когда это сделают на станции технического обслуживания.

ВАЗ 2114, как и другие автомобили этой линейки, не являются идеальными, но в них есть ряд преимуществ, которыми не обладают иномарки. Даже если ВАЗ сломался, не нужно паниковать, механики знают решение любой проблемы, тем более, запчасти к таким машинам легко купить, в том числе упомянутые ручку для двери или тросик для капота.

Отечественные автомобили требуют деликатного ухода. Хотя такие машины ломаются, тем не менее, их можно ремонтировать неограниченное количество раз, поэтому автомобили, которые были выпущены давно, до сих пор ездят на российских дорогах.

Во время эксплуатации отечественных автомобилей могут возникнуть неприятные ситуации, например, когда не открывается капот ВАЗ 2114. Чаще всего это спровоцировано обрывом тросика. Он соединяет замок капота и ручку открывания, которая расположена в салоне автомобиля. Это происшествие приводит к тому, что капот попросту не открывается, а иногда и не закрывается, как ни старайся. Описанную неприятность можно устранить самостоятельно, не прибегая к помощи специалистов.

Замена троса спидометра

Большинство владельцев автомобилей могут столкнуться с такой проблемой, как поломка спидометра. Часто в этом вина неисправности тросика. И для замены троса спидометра не нужно сразу ехать в СТО, ведь замену можно легко произвести своими руками с помощью подробной инструкции.

1. Спускаемся под автомобиль (например, в смотровой яме или эстакаде), после откручиваем трос от привода, который расположен со стороны мотора и сдвинем резиновый чехол наверх, откручивая гайку троса.
2. Потом отсоединим тросик.
3. Для того, чтобы вы смогли отсоединять трос от спидометра, перед этим следует снимать блок с приборной панели.
4. Но если у вашей машины приборная панель расположена низко, то стоит открутить два болта и аккуратно снимать козырёк, сжав пальцами пружинные зажимы.
5. И уже после проделанных махинаций спокойно вынимаем все приборы.
6. Но в ситуации, когда в машине панель поставлена слишком высоко, тогда вы сначала снимаете накладку и уже потом откручиваете «блок приборов».
7. Далее с задней стороны вы откручиваете гайку троса от спидометра и вытаскиваете неисправную деталь через отсек мотора, запоминая как он проходит через него.
8. Следующим действием вы протягиваете новый тросик. Для этого вставляете заглушку в перебор отсека (для упрощения задачи смазываете её маслом. Например «Литол»). Запомните!При покупке нового тросика необходимо обязательно при себе иметь старый или точно знать его длину. В ином случае размер не подойдёт и новая деталь будет непригодна для использования. Это связно с тем, что в разных автомобилях приборные панели установлены по разному и поэтому существуют тросы длиннее и короче. Рекомендуется руководствоваться этим во время приобретения и ремонта!
9. После снимаем комбинацию приборов и с лёгкостью снимаем спидометр, заменяя его.
10. И наконец, ставим на место все приборы, перед этим прикручивая гайку тросика обратно к спидометру. Ставим панель обратно и наслаждаемся работой, проделанной вручную!

Как производится подмотка спидометра

Как подмотать механический спидометр?

Подобные приборы стоят на старых авто, например семейства ВАЗ или УАЗ ранних годов выпуска. В этом случае можно действовать несколькими способами. Самое простое – отсоединить от датчика скорости тросик, подключить к нему дрель, и переведя ее в режим реверса, изменить показания. Другой подход заключается в том, что надо разобрать панель приборов, извлечь счетчик, и используя нужные инструменты, изменить его показания.

Такую работу можно выполнить своими руками. Однако доступно это только на машинах старых годов выпуска (до 2005), причем не имеет особого значения ее марка – ВАЗ, КАМАЗ, УАЗ, МАЗ или Газель. Определяющим будет именно тип спидометра.

Как корректировать электромеханический спидометр

Несмотря на то, что подобные типы приборов остались только на старых машинах, работать с ними гораздо сложнее, чем с чисто механическими. Здесь, как и в других, рассматриваемых ниже ситуациях, необходимо разделять две задачи:

• подмотка спидометра ̶ увеличение его показаний;
• скрутка спидометра ̶ уменьшение показаний прибора.

В принципе, обе они могут быть выполнены своими руками, только подход в каждом из рассматриваемых случаев должен быть свой. Уменьшение показаний возможно только при разборке панели, извлечении счетчика и перестановке вручную его значений. А вот задача – как подмотать спидометр подобного типа, решается при использовании генератора. Он формирует импульсы, поступающие на вход управления, и согласно их количеству меняются показания прибора. Как и в предыдущем случае, это также не зависит от марки автомобиля – ВАЗ, КАМАЗ, УАЗ, МАЗ или Газель.

Как подмотать электронный спидометр

» alt=»»> Подобные устройства устанавливаются на современных машинах и зачастую являются неотъемлемой частью других электронных систем на борту. Конкретные способы корректировки показаний спидометров определяются в первую очередь сроком изготовления автомобиля. Дело в том, что электронный спидометр может быть реализован по-разному и взаимодействовать с несколькими самостоятельными устройствами.

Поэтому для изменения его показаний может потребоваться не только подача дополнительных импульсов от датчиков скорости, но и перепрограммирование некоторых блоков. И кроме того, опять же в зависимости от особенностей автомобиля, для разных моделей УАЗ, ВАЗ, Газель и т.д., а также года выпуска, будет определяться способ доступа к спидометру.

Поэтому выполнить своими руками такую работу достаточно затруднительно, хотя никто не говорит, что такое невозможно. Вот только для этого потребуется применение специальных электронных устройств.

Замена троса и спидометра в случае надобности

Замена спидометра своими руками очень проста, достаточно лишь отсоединить электрические разъемы от старого прибора и переключить их на новый прибор. Для этого:

• Пассатижами (плоскогубцами) надо открутить гайку троса и прикрутить к новому спидометру
• После чего устанавливаем прибор на место и затем собираем панель
• Чтобы заменить на ваз 2109 трос спидометра его необходимо сначала открутить от редуктора
• Соединение расположено под днищем машины, возле коробки передач

Откручиваем трос от редуктора по днищем машины возле коробки

• Пассатижами (плоскогубцами) откручиваем прижимную гайку и отсоединяем трос
• После этого откручиваем трос то спидометра таким же способом
• С обратной стороны к прибору прикручена гайка троса, вот ее требуется открутить

Замена тросика спидометра ваз 2108, 2109, 21099 (Высокая панель) + Проклейка панели

Гайка троса, прикрученная к прибору, которую нам нужно открутить

• Гайка имеет специальную проушину, к которой надо привязать прочную мягкую проволоку либо прочную нить
• Затем вытягиваем тросик на себя из-под днища со стороны редуктора, чтобы конец (проволоки) или нити оставался в салоне
• Отвязываем нить либо проволоку (смотря, что вы привязывали) от старого троса
• Привязываем ее к новому тросу, после этого втягиваем его в салон, затем подключаем
• Если такой проушины нет (это иногда бывает на неоригинальных тросиках привода спидометра), тогда в качестве стопора нити используем гайку
• Прежде чем установить новый трос, его желательно смазать изнутри густой смазкой типа «Литол» либо «Шрус», более половины длины, которая начинается от редуктора
• Так трос дольше проработает и не будет при этом перетираться об оболочку в местах сгибов
• Почему необходимо заменить спидометр целиком, если вполне можно определить и устранить поломку его механизма?
• Это проще потому, что ремонт спидометров не предусмотрен и запчасти не производятся, продаются они в сборе
• Кроме этого, если произошла поломка одной детали, то в скором будущем может произойти поломка следующей
• А долгая и кропотливая работа по выявлению и устранению неполадки отнимет много времени, вам быстрее и проще найти, купить и установить новый прибор, чтобы надолго забыть о неисправностях

Простота и легкость диагностики и замены просто поражают, с этим способен справится любой водитель без каких либо трудностей. Тут видео не требуется, однако вам никто не запрещает его посмотреть.

Нетипичные поломки

Если дергается стрелка спидометра (2109 это ВАЗ или другая модель — не суть важно, поломка подобного типа присуща многим авто), и вышеописанный способ не помог, то есть еще несколько вариантов. Один из них — подклинивание стрелки в определенном положении

Поэтому при наборе скорости приборы могут показывать нормально, но в какой-то момент будет скачок. Решить проблему можно разборкой приборной панели и ремонтом спидометра. Вполне вероятно, что понадобится снять стрелку и смазать её или поменять на новую.

Еще одна нетипичная поломка — выход из строя шестеренок после скручивания пробега на механическом спидометре. Встречается довольно редко и говорит о том, что мастера, корректирующие пробег, не слишком-то и церемонились с автомобилем. А вот на электронном спидометре при скручивании пробега может заблокироваться система, и на приборной панели появится ошибка «Чек Энджин». В последнюю очередь стоит посмотреть на бортовой компьютер, но это касается только электронных систем.

Поломка спидометра ваз 2109: как исправить своими руками

Поломка спидометра ваз 2109, типовой спидометр ВАЗ

Ваз 2109 прыгает стрелка спидометра это весьма неприятное явление, которое означает возникновение неполадок, а так же опасность превышения допустимой скорости движения, штраф тут не самое страшное. Как только вы увидели, что у вас на ваз 2109 дергается стрелка спидометра, следует обратиться за помощью к специалистам как можно скорее, либо разобраться с этим самостоятельно.Если вы нашли эту статью, значит хотите разобраться самостоятельно, и правильно делаете.
