Отопительная система автомобиля Лада Гранта служит для выполнения нескольких функций: вентиляция салона, обогрев и охлаждение.

Все детали печки Гранты:

• радиатор;
• несколько воздуховодов: к решёткам обдува стёкол, к правому, центральному и левому дефлекторам;
• блок управления;
• крышка радиатора;
• воздуховод;
• уплотнитель;
• корпус печки;
• отверстие, присоединяющее воздуховод к задним пассажирам;
• вентилятор;
• корпус вентилятора;
• тяги заслонок: рециркуляции, регулятора температуры, распределения воздушных потоков;
• резистор вентилятора — дополнительный.

Дополнительные резисторы Гранты

Блок этих комплектующих состоит из предохранителя, а также трёх резисторов. Как он работает? Каждый из этих трёх резисторов отвечает за определённую скорость работы. Например, благодаря первому мы можем установить самую низкую скорость обдува, с помощью второго выбираем среднюю, а третий обеспечивает довольно мощный обдув. Без дополнительных резисторов мотор вентилятора будет работать на максимальной — четвёртой скорости.

Проводим диагностику

Если за окном холодно, а салон не может нормально прогреться, то нужно проверить работу системы охлаждения, которая имеет непосредственное влияние и на обогрев салона.

Уровень охлаждающей жидкости

С этой целью необходимо открыть капот, и на непрогретом моторе проверить, где находится охлаждающая жидкость.

Если её уровень в бачке располагается между минимальной и максимальной отметками, то всё в порядке. Но, при снижении этого уровня, возможны проблемы с герметичностью системы охлаждения, а это приводит к понижению давления внутри системы. Если проблему не устранить, то печка не сможет прогревать воздух в салоне достаточно эффективно.

Термостат

Это термостат родной Luzar

Речь идёт о возможном заедании клапанов термостата в положении, где охлаждающая жидкость циркулирует только по большему кругу. Так что, в холодный период охлаждающая жидкость не будет прогреваться до нормальной температуры, поэтому и в салоне теплее не станет.

Расположение термостата под капотом

Убедиться в наличии именно этой поломки можно по тому, что машина, пребывая в пробках, начинает очень быстро перегреваться. К тому же, при передвижении по трассе со стабильной скоростью, мотор теряет свою температуру слишком быстро, если говорить о холодном времени года. Впрочем, даже если этих «симптомов» у вашего автомобиля не наблюдается, то это ещё не значит, что термостат работает надлежащим образом. Вполне возможно, что его недоработка заключается только в ощутимых проблемах с отопителем салона.

Для ещё более сложных случаев можно проверить патрубки, которые подключаются к радиатору отопителя. В нормальном состоянии один из них должен быть горячим, а другой — лишь немного теплым. Если же второй из патрубков очень холодный, то это укажет на то, что в вашем автомобиле забился печной радиатор. Прочистить его так просто не удастся. Скорее всего, придётся полностью снимать всю печку.

Lada Granta — особенности зимней эксплуатации.

7 причин почему плохо греет печка, и дует холодным воздухом

Теплообменник Гранты

Предназначение радиатора этого автомобиля заключается в нагревании воздуха, который поступает в салон теплом с той жидкости, что охлаждает автомобильный мотор. Теплообменник с мотором связывают: шланг — 2 штуки (располагаются в моторном отсеке).

Сам радиатор установлен в корпусе из пластмассы. Вся конструкция расположена в центральной части приборной панели.

Снятие блока управления отопителем

Снимаем облицовку панели приборов, статья – Как снять центральную накладку панели приборов Лада Гранта

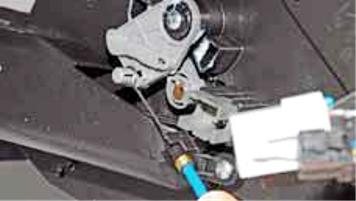

Отверткой отжимаем два фиксатора держателя наконечника оболочки (фиксаторы показаны стрелками)

Вынимаем наконечник 2 оболочки тяги заслонки из держателя 1 на корпусе отопителя

Пассатижами утапливаем фиксатор тяги на штифте привода заслонки

Снимаем тягу черного цвета с привода заслонки рециркуляции

Также снимаем тягу синего цвета от привода заслонки регулятора температуры, тяги зеленого и желтого цветов от привода заслонок распределения потоков воздуха

Снимаем блок управления с тягами в сборе

Управление отопительной системой

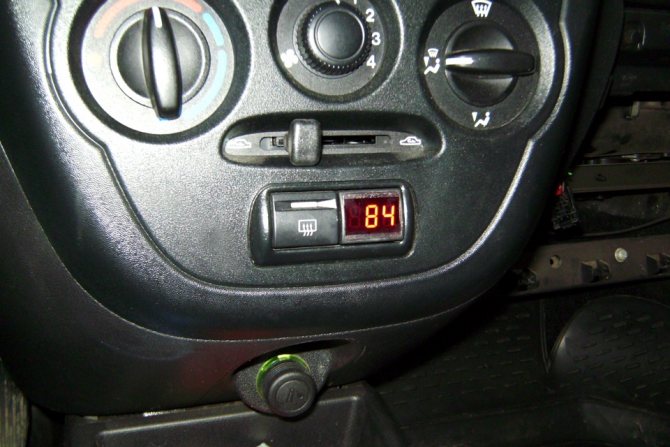

Для управления скоростью и направлением поступающего воздуха в автомобиле имеются переключатели со специальными пометками. С их помощью вы выбираете, каким воздухом должен дуть отопитель: холодным или горячим.

Нужно отметить, что каждый из вышеперечисленных компонентов занимает весомое место в целой отопительной системе. Вышел из строя хоть один из них — функционировать нормально не смогут другие. Каждая труба и трубка, маленький уплотнитель или большой радиатор — это цельная продуманная и поддерживающая друг друга система, требующая правильной эксплуатации и регулярного технического обслуживания.

Не греет печка. Воздух проходит мимо радиатора.

Правила пользования штатной системой отопления

В руководстве по эксплуатации авто изложены основные принципы работы системы вентиляции, кондиционирования и отопления салона. Для быстрого прогрева необходимо переключить заслонку в положение рециркуляции воздуха, а скорость вентилятора в положение «максимум». При этом окна автомобиля должны быть закрыты. Ехать длительное время в таком режиме не следует, поскольку это может привести к запотеванию стекол.

Основной причиной скапливания конденсата является разница температур в салоне и снаружи и повышенная влажность. Чтобы предотвратить запотевание стекол, необходимо прогреть их, направив на них дефлекторы обогревателя, и просушить воздух, включив кондиционер. Однако при движении автомобиля в режиме повышенных нагрузок (например, на затяжных подъемах) при включенном кондиционере может произойти перегрев двигателя, поэтому в подобных условиях необходимо контролировать его температуру. Образование конденсата обычно является результатом загораживания вентиляционных отверстий багажом.

Некорректная работа системы вентиляции и отопления может быть вызвана неисправностью датчика температуры, находящегося в плафоне освещения салона. Не рекомендуется ехать с открытыми окнами в жаркую погоду при работающем кондиционере.

Система вентиляции, кондиционирования и отопления автомобиля создает условия для нормальной и комфортной езды в любой климатической зоне. Инженерами «АвтоВАЗа» была разработана и внедрена простая и надежная концепция отопления для модели Лада Гранта. Но для эффективной работы системы необходимо соблюдать определенные правила, что поможет избежать непредвиденных поломок.

Почему холодно в Гранте

Вступление

Лада Гранта автомобиль отечественного производства выпускающийся посей день. Гранта является одним из доступных автомобилей на рынке и отвечает всем требованиям обеспечивающим комфорт пассажирам и водителю. Данное авто оснащено кондиционером и климат контролем хоть и не полноценным, но с намеком на него. С наступлением холодов случается, что печка в Гранте начинает дуть холодным воздухом и, чтобы найти и устранить причину можно потратить много сил, не зная суть конструкции и причины данной поломки.

В данной статье речь пойдет о причинах почему в Гранте печка дует холодным воздухом, ознакомившись со статьей, Вы с легкостью найдете причину поломки и устраните ее.

Возможные причины поломки

Существует несколько однотипных причин, почему отопитель салона внезапно или после лета начинает работать неэффективно. Ниже представлен список причин:

• Упал уровень антифриза;
• Засор салонного фильтра;
• Засор радиатора печки;
• Неисправна крышка расширительного бачка;
• Заклинивание термостата;
• Заклинивание заслонки;

Чтобы разобраться в каждой возможной причине ее необходимо рассмотреть индивидуально.

Падение уровня антифриза

Количество антифриза напрямую влияет на работу отопителя. При падении уровня в расширительном бачке система охлаждения при циркуляции может поймать воздушную пробку, что приведет к недостаточному нагреву радиатора печки и, следовательно, к недостаточному прогреву салона в холода.

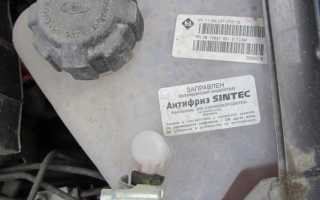

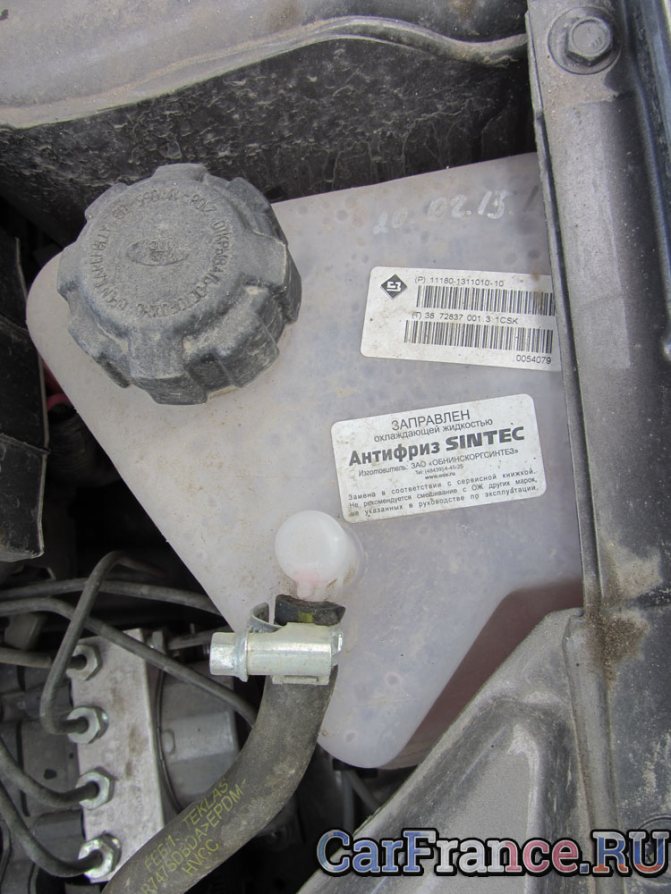

Проверить антифриз необходимо в подкапотном пространстве автомобиля, для этого нужно посмотреть на расширительный бачок и жидкость находящаяся в нем должна быть между отметками MIN и MAX. При недостаточном уровне, ОЖ необходимо долить соблюдая цвет антифриза.

Салонный фильтр

Салонный фильтр отвечает за частоту воздуховодов, защиту вентиляторов и радиатора от загрязнения. Зачастую многие автовладельцы убирают салонный фильтр для образования более мощного потока воздуха из воздуховодов, что в скором времени приводит к загрязнению, как воздуховодов, так и радиатора с вентилятором.

Если из печки дует слабый поток воздуха, то вероятнее всего загрязнён салонный фильтр или радиатор печки.

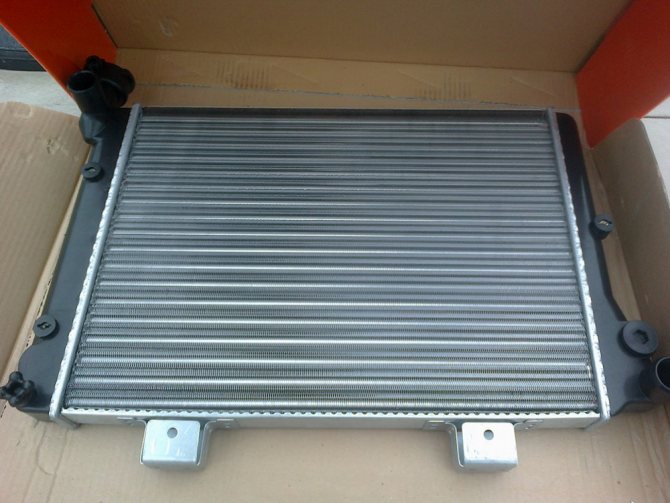

Радиатор печки

Радиатор сердце печки в автомобиле, именно он отдает тепло для обогрева салона, чем жарче нагревается радиатор, тем теплее будет в салоне. Когда радиатор засоряется, то тепло отдается намного хуже из-за слабой циркуляции жидкости по системе.

Засор радиатора может быть двух типов: внутри и снаружи.

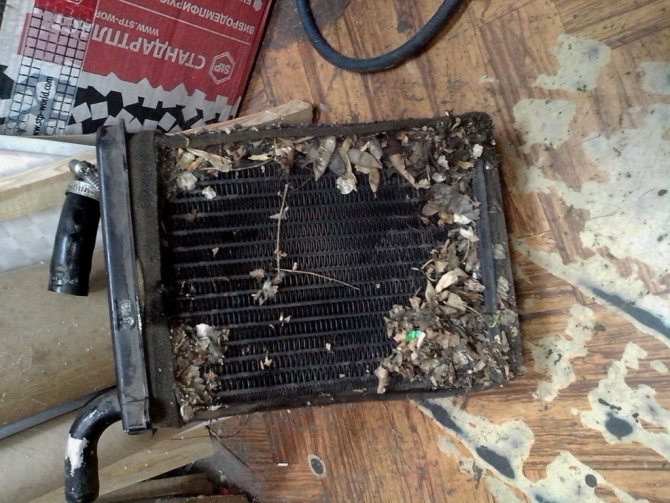

Засор снаружи

Такой засор чаще всего случается из-за отсутствия салонного фильтра или вследствие его долгого использования без замены. Устраняется такая неисправность путем снятия и промывки радиатора.

Засор изнутри

Засор, образующийся изнутри, получается, из-за скопления окислов образующихся вследствие окисления алюминия. Так же если антифриз долго не менять, то он способен разрушаться и выпадать в осадок, который в скором времени засорит радиатор.

Проверить радиатор на засор изнутри, можно оценив надежность циркуляции жидкости через него. Для этого необходимо потрогать шланги, подходящие к радиатору они должны быть оба горячие. Если какой-то из них холодный значит, радиатор засорился и его необходимо мыть.

Крышка расширителя

Крышка расширителя является надежным элементом, но и она способна выйти из строя и затруднить циркуляцию жидкости по системе созданием вакуума. Крышка представляет собой клапан, который при необходимости открывается и закрывается для снабжения расширителя воздухом, который помогает не образовываться разряжению в системе. При заклинивании клапана в системе создастся вакуум, который приведет к плохой циркуляции жидкости и недостаточному обогреву салона.

Термостат

Один из важнейших элементов СОД – э то термостат. Именно он отвечает за температуру охлаждающей жидкости. Исправный термостат нагревает ОЖ жидкость до температуры 85°С. При его заклинивании в открытом положении охлаждающая жидкость будет постоянно циркулировать через радиатор охлаждения не давая автомобилю прогреться, что приведет к низкой температуре ОЖ и, следовательно, недостаточному прогреву салона в холода.

Заслонка в современных автомобилях регулируется как приводом, так и механически. Случается, что заслонка заклинивает в открытом положении и направляет поток воздуха мимо радиатора, что дает на выходе из воздуховодов холодный воздух.

Особенности конструкции системы охлаждения двигателя LADA Granta

Система охлаждения двигателя ЛАДА Гранта жидкостная (с принудительной циркуляцией жидкости), герметичная, с расширительным бачком. Систему заполняют охлаждающей жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до -40 ‘С.
Конструкция системы охлаждения всех двигателей, устанавливаемых на автомобили Лада Гранта, принципиально одинакова и описана на примере автомобиля с двигателем ВАЗ-21116.

Расположение элементов системы охлаждения ЛАДА Гранта:

Рис. 1. Расположение основных элементов системы охлаждения Лада Гранта: 1 — водяной насос (расположен под крышкой привода газораспределительного механизма); 2 — радиатор системы охлаждения {расположен под верхней поперечиной рамки радиатора); 3 — электровентилятор радиатора (расположен под верхней поперечиной рамки радиатора); 4 — термостат; 5 — датчик температуры охлаждающей жидкости; 6 — расширительный бачок

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения Лада Гранта, установлен на передней плоскости блока цилиндров и приводится во вращение зубчатым ремнем привода газораспределительного механизма. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

Термостат с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. В термостате Лада Гранта установлены основной и дополнительный перепускной клапаны. При температуре охлаждающей жидкости до (85±2) °С термостат полно закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре выше 85 С термостат начинает открываться, а при 102 °С отрывается полностью, обеспечивая циркуляцию жидкости через радиатор.Электровентилятор с пластмассовой крыльчаткой обеспечивает продувку радиатора воздухом небольших скоростях движения автомобиля в основном в городских условия или на горных дорогах, когда встречного потока воздуха недостаточно для охлаждения радиатора. Для повышения эффективности работы вентилятор установлен в кожухе 7 и прикреплен к нему в трех точках через резиновые подушки. Кожух в свою очередь прикреплен к радиатору 3 в четырех точках. Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика 5 (см. рис. 1), расположенного в гнезде термостата 4.

Радиатор трубчато-пластинчатый, алюминиевый, с пластмассовыми бачками, двухходовой, с перегородкой в левом бачке. В внизу справа находится сливная пробка 6. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, а также патрубок шланга, соединяющего радиатор с расширительным бачком.

Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Бачок изготовлен из полупрозрачной пластмассы. На его стенки нанесены метки «МАХ» и «МIN» для контроля уровня охлаждающей жидкости, сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой 1 с двумя клапанами внутри (впускным и выпускным), собранными в едином блоке. Выпускной клапан открывается при давлении 110 кПа (1,1 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 3 кПа (0,03 кгс/см*) и пропускает воздух в расширительный бачок.

Примечание

Исправность клапанов пробки расширительного бачка очень важна для нормальной работы системы охлаждения, но часто при возникновении проблем (закипание охлаждающей жидкости и т.д.) автолюбители обращают внимание только на работу термостата, забывая проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давления в системе, что может вырвать повреждение радиатора и шлангов

В систему охлаждения с помощью шлангов включен и радиатор отопителя салона.

Охлаждение

Для охлаждения воздуха в салоне выполните следующее:

1. Переключатель 1 (см. рис. 2) режимов работы электровентилятора переведите в одно из положений «1», «2», «3» или «4».
2. Рукоятку регулятора 4 установите напротив пиктограммы .
3. В блоке 3 кнопочных выключателей нажмите клавишу выключателя кондиционера. Сигнализатор, расположенный на клавише выключателя, будет гореть зеленым светом все время работы кондиционера.

ПРИМЕЧАНИЕ

При охлаждении проходящего через испаритель воздуха содержащиеся в нем водяные пары конденсируются. Конденсат через дренажную трубку сливается под днище автомобиля. При высокой влажности окружающего воздуха под автомобилем может образоваться лужа воды, что является косвенным признаком исправности системы кондиционирования.

ПРЕДУПРЕЖДЕНИЯ

Включение кондиционера во время работы двигателя в тяжелых условиях (затяжные подъемы, интенсивное городское движение и пр.) может привести к перегреву двигателя. Следите за показаниями указателя температуры охлаждающей жидкости: если температура превышает допустимое значение, выключите кондиционер. При длительных поездках в условиях городского движения эффективность работы кондиционера может снизиться из-за напряженного теплового режима двигателя. Это не является признаком неисправности, при движении в нормальных дорожных условиях кондиционер будет работать эффективно.

Подскажите из за чего печка не греет

Доброй ночи грантаводы, подскажите из за чего печка не греет, дует теплый а не горячий. Рабочая температура 75¤ . Радиатор и снизу и с верху одинакого. Это заслонка или термостат?

Похожие статьи

33 comments on “ Подскажите из за чего печка не греет ”

Это, боюсь, радиатор отопителя… Та-же хрень была.

Алексей, точно не термостат?

И точно не заслонка, ибо ее там нет.

Три варианта тебе. 1. Воздушная пробка в системе 2. Че-то с помпой 3. Радиатор печки

Денис, я помпу менял не давно.

А температура 70-75

Альберт, Крыльчатка помпы может прокручиваться например

Посмотри как бежит обратка в расширительный бачок. Только на горячий двигун не открывай крышку

Денис, она и до этого была так, ремень и помпу месяц назад менял.

Денис, а как это понять?

А может такое быть что термостат доконца не открывает?

Альберт, Может. Но тогда двигатель будет очень долго прогреваться, например минут 20, а на трассе и вовсе остывать

Денис, смотри вчера на холостых температура до 85 вышла, как поехал упала до 70

Альберт, При 70 должна печка нормально греть

Только теплый воздух.

Денис, а термостаты разные бывают да?

Альберт, незнаю. Но по идее могут различаться по температуре срабатывания. И много подделок. закажи у дилера, заводскую привезут

Денис, а температура?

Да да , посмотри,справа и слева одинаково дует?

Альберт, дело в заслонке может быть, вобщем-то она одна и регулирует температуру. Просто стала не до конца открывать,это легко проверить,с водительской стороны в ногах видно как она ходит, скинь с нее тросик и доведите до конца и сразу почувствуешь. Но сначала проверь не забита ли печка, видео у меня на странице. Оно там одно)

Восстановление работоспособности радиатора печки на гранте

Как известно, в некоторых случаях нецелесообразно восстанавливать отопитель, проще заменить его новым изделием. Потому, перед тем как снять радиатор печки на гранте есть смысл прибегнуть к некоторым хитростям, на них мы остановимся подробнее.

К примеру, если пробег автомобиля более 40 тысяч километров, высока вероятность образования в системе накипи и посторонних отложений на стенках каналов. Для исправления такой ситуации отлично подойдет промывка специальным средством.Существует множество способов промывки, как со сливом охлаждающей жидкости, так и без него.

На наш взгляд наиболее приемлемый способ – добавлять специальное средство в систему, которая уже содержит антифриз.При таком подходе удается достичь следующих результатов:— растворить накипь;— улучшить теплоотвод и восстановить производительность отопителя салона.Причем средство для промывки не разъедает материалы, прокладки, герметик. В общем, промывать или менять узел, зависит от серьезности неисправности и индивидуального решения каждого автовладельца.

Расположение предохранителя печки

Иногда может перегореть предохранитель печки. В отличие от большинства автомобилей, блок предохранителей на «Дэу Нексия» расположен не в подкапотном пространстве, а в салоне. Предохранитель печки имеет красный цвет и находится в монтажном блоке в панели приборов. Для его замены потребуется:

1. Слева от руля найти нишу блока предохранителей.
2. Снять крышку с блока.
3. Используя информацию о назначении каждого элемента на внутренней стороне крышки, найти красный предохранитель номиналом 10А и вытащить его щипцами для осмотра.

На крышке блока размещена подробная схема расположения предохранителей

Таблица: назначение предохранителей автомобиля «Дэу Нексия»

Обозначениепредохранителя	Номиналь­ный ток, А	Назначение предохранителей
F1	10	ЭБУ (цепь от батареи)
F2	10	Лампы габаритного света, фонари освещения номерного знака
F3	10	FlaflyBHafl подушка безопасности
F4	20	Дальний свет фар
F5	10	Левая фара (ближний свет)Электропривод регулятора направления светового пучка левой фары
F6	10	Правая фара (ближний свет)Электропривод регулятора направления светового пучка правой фары
F7	30	Электробензонасос топливные форсунки
F8	20	Указатели поворота, аварийная сигнализация, сигналы торможения
F9	30	Стеклоочиститель ветрового стекла
F10	10	Привод крышки лючка горловины топливного бака, АБС, иммобилайзер
F11	10	Реле включения электромагнитной муфты компрессора кондиционера
F12	30	Электродвигатель вентилятора системы охлаждения (низкая скорость)
F13	20	Лампы света заднего хода, цепь генератора, комбинация приборов, предохранитель прикуривателя, звуковой мелодичный сигнал
Fi4	30	Звуковой сигнал, реле включения электродвигателя вентилятора системы охлаждения (высокая скорость)
F15	20	Часы с индикацией, плафон освещения салонаФонарь освещения багажника, электродвигатель привода антенны
F16	30	Моторедукторы стеклоподъемников
F17	10	Автомагнитола (цепь от замка зажигания)
F18	30	Управление замком крышки багажника, таймер электрообогрева заднего стекла, система центральной блокировки замков дверей, автомагнитола (цепь от батареи)
F19	30	Реле электровентилятора отопителя

Схема наглядно демонстрирует расположение предохранителей авто

Как улучшить работу печки на ладе гранте

Если автомобиль является, по сути, для вас вторым домом, но только на «колёсах», тогда, безусловно, вы не махнёте рукой на проблему плохого обогрева салона. Находиться зимой в «металлическом леденящем капкане» не пожелает никто. А ведь именно так можно рассматривать машину, в которой печка отказывается функционировать.

Что делать в таком случае, точно знают мастера, но за такие их знания, а уж тем более действия вам придётся расплатиться, вынимая из кошелька с огромной грустью несколько крупных купюр. Мы предлагаем вам не идти на поводу традиционных методов решения проблемы, а засучить рукава, чтобы самостоятельно найти и устранить причины, по которым не работает печка в вашем авто Лада Гранта.
