Технические характеристики 4HG1 4,6 л/121 л. с.

Конструкторами Isuzu в двигателе 4HG1 использованы оригинальные решения для обеспечения крутящего момента 153 Нм и мощности 121 л.с.:

• рядная схема двигателя с зубчатым приводом ГРМ;
• верхнее расположение единственного распредвала, управляющего 4 впускными и 4 выпускными клапанами через коромысла.

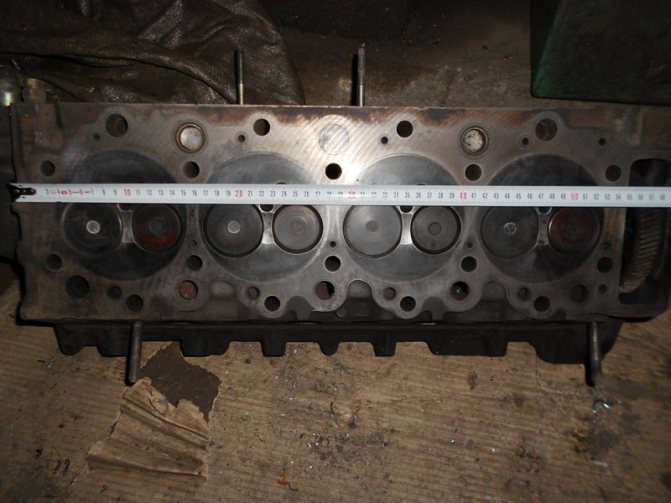

ГБЦ 4HG1

Выпускают грузовики в Японии и на Ульяновском автозаводе, входящем в объединение Sollers. В отличие от легковых машин A – D классов задача увеличить мощность перед владельцем после покупки не стоит. Гораздо важнее сроки окупаемости и, соответственно ресурса, бюджета эксплуатации.

В исполнении дизеля 4HG1 модернизация его конструкции позволила обеспечить ресурс 1 миллион км пробега. Изначально руководство японского производителя предусмотрело, даже такие мелочи, как стоимость зубчатого привода:

• при износе шестерни ГРМ, маслонасоса и гильзы цилиндра эти детали не придется менять целиком;
• производитель Isuzu выпускает втулки нескольких ремонтных размеров, которые можно запрессовать и расточить на станке.

ТНВД дизеля 4HG1

Это обеспечивает сохранение рабочих параметров ДВС и снижение расходов на обслуживание.

Изучить технические характеристики 4HG1 можно в нижней таблице:

В руководстве пользователя имеется описание конструкции и пошаговые действия по обслуживанию дизеля.

Особенности конструкции

Атмосферный дизельный рядный двигатель 4HG1 обладает следующими особенностями архитектуры:

• блок цилиндров – чугунный с сухими ремонтопригодными гильзами из легированной стали, рамным картером, 5 опорами коленвала, стальным вибродемпферным поддоном;
• головка блока цилиндров – чугунная с увеличенным диаметром клапанов, поперечной продувкой, алюминиевой крышкой, прокладкой из ламинированной стали по передовой технологии;
• ШПГ – поршень имеет специальную форму для быстрого отвода тепла, палец смещен, чтобы снизить шум и крутильные колебания, уплотнения на коленвале аксиального типа;
• навесное – высокоресурсное, рационально распределенное под капотом;
• маслонасос – частично встроен в блок цилиндров, съемная только верхняя крышка;
• ГРМ – распредвал из углеродистой стали, опорные поверхности закалены высокочастотным током, шестерни привода ГРМ и навесного оборудования кованые, установлены с натягом;
• ТНВД – плунжерный многорядный с таймером.

Блок цилиндров 4HG1

Коленвал 4HG1

Камеры сгорания неразделенные, для помпы, маслохолодильника, корпуса коленвала и картера использованы жидкие прокладки.

Важной особенностью дизеля 4HG1 является применение впускного коллектора из композитного материала с включением резины, гасящей шумы. Выпускной коллектор чугунный, объемы выхлопа рассчитаны, не создают противодавления.

Конструкция дизеля не имеет сложных узлов и деталей, капитальный ремонт можно произвести и в гараже, и в полевых условиях.

Пару слов об 4JB1

Двигатель 4JB1 от Isuzu – одна из топовых и знаменитых разработок японской компании. Поначалу данный дизельный агрегат был спроектирован для оснащения небольших судов, тракторных установок, генераторов, экскаваторов и грузовых машин. С течением времени, а мотору 4JB1 более 30 лет, он стал использоваться и на внедорожниках Isuzu. Большой успех двигатель сумел обрести благодаря уникальным свойствам, сочетающим в себе высочайшую надежность, эргономичность производства и экономичность использования.

Первые разработки двигателя 4JB1 датируются 1985-м годом, однако в широкое использование и применяемость на производстве он пошёл лишь в конце десятилетия. Конечно, этот дизель не сумел стать завсегдатаем конвейеров Isuzu, что в принципе нереально при постоянном развитии автомобилестроительной сферы, но оставить существенный отпечаток в истории компании смог точно. По сути, мотор 4JB1 имел две вариации: непосредственно стоковая версия и турбированный вариант с маркировкой «4JB1-T» (есть еще 4JB1-TС, однако существенных отличий от турбированной вариации он не имеет, поэтому и выделять его отдельно не будем). О видах агрегата, к слову, поговорим чуть подробней далее, здесь же отметим, что на конвейер японцев они вышли в 1991 году и были чуть менее успешны своего предшественника.

Если углубляться в историю, исузовский двигатель 4JB1 стал некоторым прорывом в деятельности японской компании, так как именно с него начались многие успешные проекты производителя в сфере проектирования и серийного выпуска моторов. Силовые установки японцев стали очень востребованы на рынке, что, повторимся, случилось из-за их удивительных качеств. Безусловно, сегодня используются более передовые моторы, однако и 4JB1, и 4JB1-T до сих пор встречаются и пользуются немалым уважением у любителей японских агрегатов.

Мотор 4JB1

Перечень модификаций ДВС

У атмосферного дизеля 4HG1 производителя Isuzu имеется Турбо модификация 4HG1-T с характеристиками:

• мощность – 121 л.с.;
• крутящий момент – 322 Нм;
• степень сжатия – 19;
• нормы экологии – Евро-2;
• расход в городском цикле – около 20 л.

Модификация 4HG1-T

На дизеле установлен турбокомпрессор Turbocharger 704136-0003 с китом GT3076R и интеркуллером.

Плюсы и минусы

Несложное устройство ДВС обеспечивает динамику движения на любых оборотах. Мотор является «миллионником», что доказано реальным опытом эксплуатации. Расход топлива и масла умеренный, ремонтопригодность высокая, в том числе собственными силами владельца.

За регулировку тепловых зазоров клапанов здесь отвечают гидротолкатели, поэтому пользователю не нужно через 30 тысяч пробега ездить к мастеру в сервис. Шестеренчатая передача гораздо надежнее ремня и цепи, обеспечивает максимальную безопасность клапанов.

Зубчатая передача ГРМ

С другой стороны, после 70 – 80 тысяч км гидротолкатели начинают звенеть, необходима их замена. Дизель чувствителен к качеству солярки, в которой на территории РФ завышено содержание парафина и серы, что ухудшает зимний пуск и снижает ресурс ШПГ, соответственно.

Список моделей авто, в которых устанавливался

Является мотор 4HG1 силовым приводом транспортных средств:

• Isuzu Elf – грузовик 2 – 3,5 т;
• Isuzu NQR71 – 5,5 т грузовик 4х2;
• Богдан – городской автобус А092.02 и школьный автобус А092S.

Isuzu NQR71

Вышеуказанные характеристики двигателя обеспечивают долгосрочную эксплуатацию в тяжелых условиях.

Куда ставился 4A FE

Мотором оснащались исключительно автомобили Toyota:

• Carina – модификации 5 поколения 1988-1992 годов (седан в кузове Т170, до- и послерестайлинговый), 6 поколение 1992-1996 годов в кузове Т190;
• Celica – купе 5 поколения в 1989-1993 годах (кузов Т180);
• Corolla для рынков Европы и США в различных комплектациях с 1987 по 1997 годы, для Японии – с 1989 по 2001;
• Corolla Ceres поколения 1 – с 1992 по 1999;
• Corolla FX – хэтчбек поколения 3;
• Corolla Spacio – минивэн 1 поколения в 110-м кузове с 1997 по 2001 годы;
• Corolla Levin – с 1991 по 2000, в кузовах E100;
• Corona – поколения 9, 10 с 1987 по 1996, кузова Т190 и Т170;
• Sprinter Trueno – с 1991 по 2000;
• Sprinter Marino – с 1992 по 1997;
• Sprinter – с 1989 по 2000, в разных кузовах;
• Premio седан – с 1996 по 2001, кузов Т210;
• Caldina;
• Avensis;
• MR2.

Регламент обслуживания 4HG1 4,6 л/121 л. с.

Официальный мануал японского производителя Isuzu рекомендует обслуживать двигатель 4HG1 в следующие сроки:

• заливка нового масла своими руками осуществляется каждые 10000 км;
• проверять навесное оборудование следует ежегодно;
• срок эксплуатации АКБ устанавливается изготовителем аккумулятора, а не движка, обычно составляет 5 лет;
• эксперты завода советуют менять антифриз после 50000 пробега;
• рекомендовано выбрасывать топливный фильтр через 30000 км, использовать новый картридж воздушного фильтра через 20000 пробега;
• выпускной коллектор движков обычно прогорает после 70 тысяч пробега;
• система вентиляции картера нуждается в прочистке после 30 тысяч км;
• тепловые зазоры клапанов регулируются ежегодно или через 30000 км.

Регулировка клапанов

Произведенная форсировка дизеля является причиной обязательного сокращения интервалов между ТО минимум на 30%. После увеличения мощности ДВС капремонт потребуется чаще.

Тюнинг мотора

Модернизацией моторов Isuzu серии 4JB1 важно заниматься с умом. Крайне не рекомендуется растачивать или подобным образом воздействовать на их составляющие, так как технология создания данных двигателей предполагает нанесение тонких слоев некоторых веществ на стенки цилиндров, поршни и другие узлы с целью улучшения трения. Механическое воздействие на детали агрегата способно существенно снизить его ресурс и надежность. Стоит ли того незначительное увеличение мощности? Многие согласятся – нет.

Что касается иных возможностей тюнинга 4JB1, то конкретных противопоказаний к ним приводить не будем. Отметим, что при грамотном подходе к замене элементов ДВС на более качественные и функциональные вполне можно на 15-30 % увеличить мощность агрегата. К слову, смене подлежат абсолютно все съемные элементы двигателя – от гильз до валов. Тут все зависит от желаний конкретного «тюнинговщика» и его возможностей работать либо своими руками, либо посредством обращения к профессионалам. Обладая некоторыми знаниями и оборудованием, вполне реализуема даже форсировка.

Обзор неисправностей и способы их ремонта

Благодаря шестеренчатому приводу мотор 4HG1 никогда не гнет клапана, но имеет некоторые характерные неисправности:

Ремонт 4HG1

Силовой привод изначально создан для тяжелых эксплуатационных условий, поэтому при ресурсе в миллион моточасов обладает высокой надежностью, не доставляет проблем пользователю.

История версий 4A-FE

На протяжении жизненного цикла мотор прошел несколько этапов развития:

Gen 1 (первое поколение) – с 1987 по 1993.

• Двигатель с электронным впрыском, мощность от 100 до 102 сил.

Gen 2 – сходил с конвейеров с 1993 по 1998 годы.

• Мощность варьировалась от 100 до 110 сил, была изменена шатунно-поршневая группа, впрыск, сменилась конфигурация впускного коллектора. ГБЦ также модифицировали для работы с новыми распредвалами, клапанная крышка получила оребрение.

Gen 3 – выпускался ограниченными партиями с 1997 по 2001 годы, исключительно для рынка Японии.

• Этот мотор обладал увеличенной до 115 «лошадей» мощностью, достигнутой путем изменения геометрии коллекторов на впуске и выпуске.
