Чтобы мотор автомобиля смог своевременно запуститься важна слаженная работа системы зажигания. Одним из важнейших элементов системы зажигания принято считать трамблер. Данный элемент еще называется распределителем системы зажигания, который и обеспечивает достижение правильной и своевременной работы зажигания. В настоящее время такое устройство используется на современных моторах инжекторного типа. Как правило, если данный элемент нестабильно работает, то в общем значительно ухудшается работа системы зажигания, что приводит к определенным трудностям запуска. В данном полезном материале будет рассмотрено, что из себя представляет трамблер, какие с ним случаются неполадки и как их можно устранить.

Основные различия традиционной и бесконтактной систем зажигания

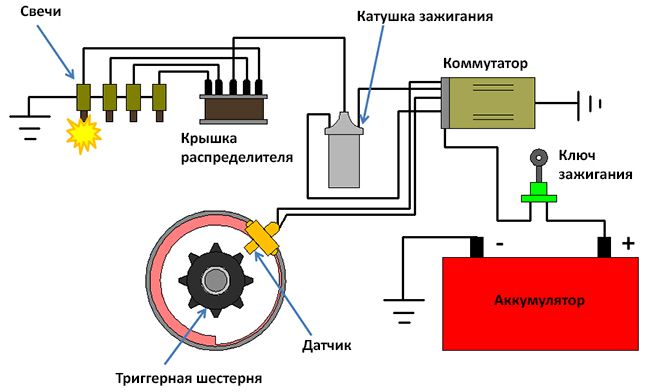

При работе бензинового двигателя искрообразование (то есть подача высокого напряжения на свечу) происходит в момент, когда осуществляется размыкания низковольтной цепи питания катушки зажигания. В традиционной системе в качестве такого «выключателя» выступают контакты механического прерывателя, которые периодически размыкаются при соприкосновении с кулачками вращающегося ротора трамблера.

Именно этот узел и был заменен при переходе на бесконтактную систему. Управляющий сигнал в ней формируется специальным сенсором (индуктивным, оптическим или датчиком Холла), установленным под крышкой распределителя. Электрический импульс поступает на полупроводниковый коммутатор, который и осуществляет управление первичной обмоткой катушки зажигания.

На заметку! В полной мере назвать систему зажигания большинства современных автомобилей (средней ценовой категории) бесконтактной все-таки нельзя. Дело в том, что контакты, установленные в крышке распределителя, все равно участвуют в процессе искрообразования, ведь, именно, через них и бегунок высокое напряжение подается на свечи.

Инструкция по установке

Правильную установку зажигания на УАЗ-31512 можно осуществить своими силами, для этого не обязательно прибегать к услугам специалистов.

Как правильно настроить электронное устройство:

1. Для начала следует демонтировать крышку трамблера и ротор. Сделав это, нужно произвести диагностику состояния, а также величины зазора между контактами устройства. Если есть необходимость, зазор можно отрегулировать. Когда вы убедитесь в том, что состояние элементов и зазор нормальный, ротор можно поставить на место.
2. Далее, при помощи свечного ключа необходимо выкрутить свечу первого цилиндра. Сделав это, закройте пальцем отверстие этой свечи и проверните коленвал силового агрегата, для этого воспользуйтесь пусковой рукояткой. Поворачивайте вал до того момента, пока палец, которым вы заткнули свечное отверстие, не будет выталкивать воздухом. Этот момент называется временем начала хода сжатия в первом цилиндре.
3. Продолжайте проворачивать коленвал мотора, делайте это осторожно и до того момента, пока отверстие на шкиве со штифтом на крышке распределительных шестеренок не совпадут. Убедитесь в том, чтобы ротор был расположен против внутреннего контакта крышки, который подключен к высоковольтному проводку, идущего на первую свечу.
4. После выполнения этих действия проверните пластину октан-корректора с трамблером авто таким образом, чтобы метка совпала со средней отметкой на шкале, которая имеется на пластине.
5. Далее, необходимо легонько повернуть корпус распределительного механизма против часовой стрелки. Делайте это до того момента, пока контакты трамблера не замкнутся.
6. Затем необходимо подключить контрольную лампочку с патроном — один ее конец соединяется с выводом низкого напряжения трамблера, а второй — с массой автомобиля. Подключить лампочку можно к кузову транспортного средства.
7. Теперь следует включить зажигание и аккуратно провернуть корпус трамблера, только сейчас — по часовой стрелке. Поворачивайте корпус до того момента, пока не загорится лампочка, после этого вращение устройства можно остановить. Если лампочка не начала гореть, то попробуйте повторить эти действия.
8. Далее, можно затянуть крепежный болт, который фиксирует корпус распределительного узла от произвольного поворачивания. Установите на место крышку, а также центральный кабель. На завершающем этапе регулировки следует произвести диагностику правильности подключения высоковольтников к свечам зажигания, начинайте с первого цилиндра. В данном случае важно соблюдать порядок подключения, он должен быть таким — сначала первый, затем второй, четвертый, и только после этого — третий. Проверка осуществляется с учетом подсчета против хода часовой стрелки.

Преимущества и недостатки бесконтактной системы зажигания

Несмотря на то, что бесконтактная система зажигания (БСЗ) стоит дороже (это, пожалуй, ее единственный недостаток) по сравнению с традиционной, именно ее применяют сейчас во всех современных автомобилях. Лучшее искрообразование в БСЗ обусловлено тем, что за счет применения полупроводникового коммутатора уменьшаются потери энергии на первичной обмотке катушки, а это, в свою очередь, ведет к увеличению напряжения на вторичной. В результате происходит более полное сгорание топливно-воздушной смеси в цилиндрах двигателя. Отсюда и все вытекающие достоинства бесконтактной системы зажигания:

• увеличение мощности мотора;
• экономия топлива;
• улучшение динамических характеристик автомобиля;
• снижение токсичности выхлопных газов;
• уверенный запуск двигателя в условиях повышенной влажности и больших отрицательных температур;
• стабильная работа мотора при различных оборотах (вплоть до максимальных);
• увеличение срока эксплуатации свечей.

Распространенные неисправности трамблера

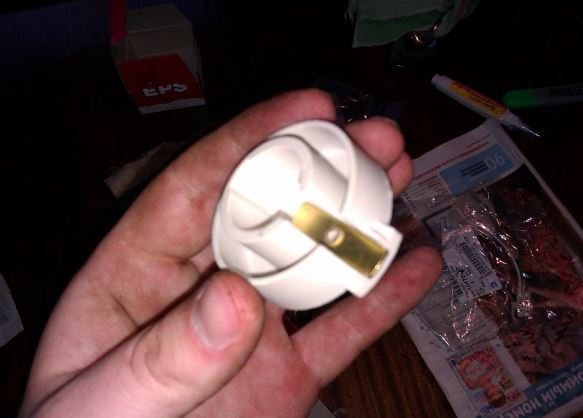

Сложная конструкция, обилие мелких элементов обусловливают большое разнообразие неполадок, которые могут возникнуть в работе трамблера. Рассмотрим наиболее часто встречающиеся из них:

• повреждение крышки — проявляется нестабильностью работы двигателя, его дерганием, провалами оборотов, во влажную погоду — глохнущим мотором. Неполадки могут быть механическими (трещины, сколы, попадание влаги внутрь крышки) либо химическими (окисление скрытых под крышкой контактов);
• перегорание предохранителя бегунка — в результате становится невозможна передача электричества на катушку зажигания;
• выход из строя конденсатора, приводящий к подаче на свечи избыточного напряжения;
• нарушение геометрии вращения вала, его заклинивание либо прогиб, повреждение корпуса трамблера — являются следствием серьезных механических повреждений, требуют полной замены вышедшей из строя детали.
• вакуумный регулятор зажигания — приходит в негодность при разрыве либо загрязнении диафрагмы.

Отметим, что это лишь наиболее распространенные неисправности — на практике можно столкнуться и с другими проблемами, выявить которые сможет только специалист.

Способы переоборудования контактной системы зажигания в бесконтактную

Естественно, по дорогам нашей необъятной Родины колесит огромное количество автомобилей (как импортных, так и отечественных), оборудованных стандартной системой зажигания. Повысить эффективность и надежность ее работы – мечта любого владельца транспортного средства. В настоящее время сделать это своими руками достаточно просто. Существует два основных способа (вариант полностью самодельного устройства мы не рассматриваем) модернизации системы зажигания:

• Приобретение и установка полного комплекта бесконтактного зажигания. Хотя такой вариант тюнинга и является достаточно дорогостоящим, специалисты считают его самым «правильным» с технической точки зрения. Только полностью заменив штатную систему зажигания можно получить новую, обладающую всеми достоинствами бесконтактного искрообразования.
• Доработка «родного» трамблера, путем установки специального модуля, представляющего собой малогабаритное устройство «3 в 1» (датчик, усилитель сигнала и коммутирующий транзистор). Этот вариант модернизации является менее затратным и позволяет несколько улучшить технические характеристики традиционной системы зажигания, исключив из схемы «проблемный» механический прерыватель.

На заметку! Производители автомобильных запчастей предлагают пользователям наборы, позволяющие произвести переделку систем зажигания для различных моделей транспортных средств, в соответствии с вышеописанными вариантами.

Основные преимущества электронного зажигания ВАЗ 2106

После установки БСЗ, при первом же пуске холодного двигателя он запустился буквально с пол оборота, но самое главное — двигатель работал на холостых оборотах даже без натягивания подсоса, что раньше было невозможным. Также, при движении на холодном двигателе никаких рывков не было, двигатель работал ровно и без перебоев. А при резком нажатии на педаль газа, никаких провалов не было!

Стабильность холостых оборотов увеличилась, мотор стал работать ровнее, а машинка теперь едет получше, чем прежде! Теперь можно забыть о постоянной замене или чистке контактов трамблера, что раньше очень напрягало. Единственное, что я бы посоветовал, это купить датчик холла и возить с собой в запасе, на всякий случай, так сказать! Если из-за его поломки вы станете на трассе, то можно будет сразу заменить и ехать дальше!

Цена нового комплекта электронного бесконтактного зажигания на ВАЗ 2106 и всех моделей «классики» примерно 2000 рублей, но поверьте, этот комплект стоит того, чтобы его купить!

Работа двигателя напрямую зависит от исправности систем зажигания и подачи топлива. Они определяют мощность мотора, расход топлива, приёмистость, лёгкость пуска. Сбой в настройке момента зажигания карбюраторного двигателя приводит к появлению детонации, калильному зажиганию, увеличению температуры выхлопа и быстрому выходу агрегата из строя. Существует несколько способов, как выставить зажигание на ВАЗ 2106. Все они просты и доступны начинающему автолюбителю.

Бюджетный вариант перехода на бесконтактную систему

Контакты механического размыкателя «подгорают» и изнашиваются, поэтому их приходится периодически чистить и регулировать зазор. Избавить владельцев классических ВАЗов (2101-2107) от этой рутинной работы позволяет установка модуля «Сонар ИК» (стоимостью 700÷900 рублей) в трамблер.

Устройство состоит из:

• оптического датчика (источника инфракрасного излучения и фотоприемника);
• усилителя электрического сигнала;
• коммутирующего транзистора.

Важно! Все вышеперечисленное смонтировано в миниатюрном влагозащищенном корпусе, что позволяет достаточно просто установить его на место штатного контактного прерывателя.

Принцип работы модуля заключается в следующем:

• При вращении ротора трамблера его кулачки периодически перекрывают световой поток оптического датчика.
• Электрические импульсы от фотоприемника усиливаются встроенной микросхемой и подаются на управляющий транзистор, который размыкает/замыкает цепь первичной обмотки катушки.

На заметку! Светодиодные индикаторы (красного и зеленого цвета) информируют о состоянии электронного коммутирующего ключа (замкнут/разомкнут).

Как установить и настроить «Сонар ИК» подробно рассказано в представленном ниже видео:

Бесконтактный датчик-прерыватель для иномарок

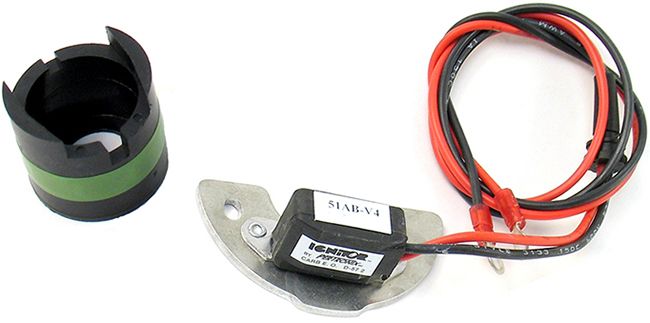

Владельцы иномарок могут приобрести простое приспособление от UltraSpark, Pertronix или AccuSpark, позволяющее быстро «превратить» стандартную систему зажигания в бесконтактную. В комплект поставки такого устройства входят:

• Индукционный датчик-прерыватель.
• Триггерное пластиковое кольцо с запрессованными в него неодимовыми магнитами (по количеству цилиндров двигателя).
• Инструкция по монтажу и схема подключения.

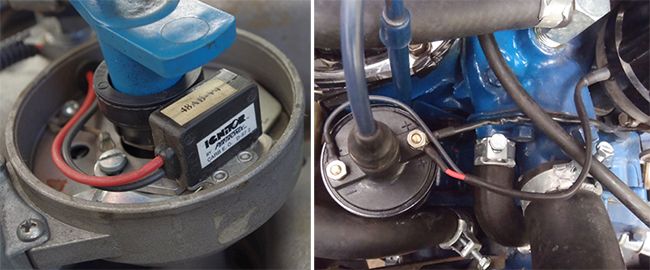

По утверждению производителей монтаж бесконтактного датчика-прерывателя (БДП) занимает не более 30 минут:

• Снимаем крышку трамблера и бегунок.
• Демонтируем контактную группу механического прерывателя и искрогасящий конденсатор.
• Устанавливаем БДП и выводим его провода через отверстие в корпусе.
• Надеваем на ось ротора триггерное кольцо.

• Возвращаем на место бегунок и крышку трамблера.
• Подсоединяем провода от установленного датчика к катушке зажигания в соответствии со схемой.

Важно! Зная модель трамблера можно подобрать бесконтактный модуль-прерыватель, практически, для любой марки транспортного средства иностранного производства.

Несомненными достоинствами БДП являются:

• Невысокая стоимость.
• Простота установки.
• Возможность использования со стоковыми трамблерами и высоковольтными катушками конкретной марки автомобиля.

Стартер.

Надежный пуск двигателя возможен при условии, если его коленчатый вал вращается с частотой 60…80 мин-1. Так как достижение такой частоты вращения при помощи рукоят­ки требует от водителя значительных усилий, то для облегче­ния работы водителя при пуске применяют электрический двигатель — стартер. Основными частями стартера (рис. 10), как и генератора, являются: корпус, якорь с обмотками и кол­лектором, две крышки, щетки и щеткодержатели.

В связи с потреблением стартером значительной силы тока (до 900 А) обмотки возбуждения и якоря выполнены из толстого провода. Четыре секции обмотки возбуждения включены последовательно обмоткам якоря двумя параллель­ными ветвями по две обмотки возбуждения в каждой. Щет­ки для лучшей проводимости сделаны меднографитными. Две щетки соединены с массой, а две — с обмотками возбуждения. Закрепленные в щеткодержателе щетки прижи­маются к коллектору пружинами. Для приведения во вра­щение коленчатого вала двигателя стартер оборудован при­водом, соединяющим вал стартера с зубчатым венцом махо­вика. Стартер включают при помощи выключателя зажига­ния. Работа стартера основана на взаимодействии магнит­ных полей обмоток возбуждения и якоря при прохождении по ним электрического тока.

Привод стартера должен обеспечивать соединение шес­терни стартера с венцом маховика только на время пуска двигателя. После пуска вал стартера должен немедленно отключаться, в противном случае венец маховика будет вра­щать якорь стартера с очень большой частотой и витки об­мотки якоря могут под действием центробежной силы вый­ти из пазов.

На изучаемых автомобилях применяют стартер с дистан­ционным управлением и электромагнитным включением (рис. 11). Привод состоит из реле включения, тягового реле с двумя обмотками — втягивающей и удерживающей, ры­чага с вилкой, кольца, пружины, шлицованной втулки и муф­ты. Втягивающая обмотка включена последовательно обмот­ке якоря, а удерживающая — параллельно.

Муфта свободного хода состоит (рис.10 б, в, г) из веду­щей обоймы, перемещающейся на шлицах вала, и ведомой обоймы с шестерней и четырьмя клинообразными выемка­ми. В клинообразных выемках помещены ролики с пружи­нами. Вращение ведущей обоймы вызывает перемещение роликов в узкую часть выемки и заклинивание ведомой обой­мы на ведущей. Если вращать по ходу ведомую обойму от­носительно ведущей, то ролики перемещаются в более широкую часть выемок и ведомая обойма будет свободно вра­щаться на ведущей.

Для включения стартера необходимо повернуть ключ зажигания вправо до отказа, при этом замыкается цепь об­мотки реле включения.

Созданное обмоткой реле магнитное поле приводит к замыканию контактов реле, в результате втягивающая и удерживающая обмотки тягового реле вклю­чаются в электрическую цепь. Под действием магнитного поля обмоток втягивается сердечник тягового реле и рыча­гом, связанным с ним, вводит в зацепление шестерню при­вода с венцом маховика. Одновременно медный контактный диск на другом конце стержня после включения шестерни замкнет силовую электрическую цепь стартера.

При повороте ключа зажигания в исходное положение цепь удерживающей обмотки размыкается, и сердечник тя­гового реле, а с ним рычаг и медный диск включения вер­нутся в исходное положение, стартер выключится.

На автомобиле КамАЗ в стартере применен привод с храповичным механизмом свободного хода. Привод перемеща­ется по шлицам вала якоря. Он состоит из корпуса, ведущей и ведомой полумуфт, пружины, втулки со спиральными шли­цами и механизма для центробежного разъединения полу­муфт. Стартер следует включать на время не более 5 с. При необходимости стартер можно включать повторно с интерва­лом не менее 0,5 мин. Этот промежуток времени необходим для восстановления работоспособности аккумуляторной бата­реи. Включать стартер можно не более 3 раз подряд.

Полноценная система бесконтактного зажигания

Естественно, получить все преимущества БСЗ, установив только датчик-прерыватель, не получится. Этот модуль лишь позволяет повысить надежность искрообразования (без пропусков) и избавляет владельцев от необходимости постоянно контролировать состояние механической контактной группы. Для того, чтобы оборудовать свой автомобиль полноценной БСЗ, необходимо приобрести комплект, состоящий из:

• трамблера, с установленным датчиком Холла;
• полупроводникового коммутатора;
• высоковольтной катушки;
• соединительных проводов с установленными колодками.

Такой набор для классических автомобилей ВАЗ от «СОАТЭ» (Россия, город Старый Оскол) на сегодняшний день стоит около 2500 рублей. В представленном ниже видео подробно описан процесс его самостоятельной установки:

Из чего состоит трамблер

Такое устройство, как трамблер, включает в свой состав большое число разнообразных деталей. Рассматривать их назначение не входит в задачу данного материала, но ознакомиться, из каких узлов состоит трамблер, можно на приведенном ниже рисунке

Как видно из рисунка, трамблер состоит из нескольких самостоятельных узлов. И если назначение и принцип работы узла распределителя напряжения просты и понятны, то с работой других можно ознакомиться более подробно. Тем не менее, проверить, в каком состоянии находится высоковольтный распределитель и бегунок, желательно при каждом обслуживании авто.

Центробежный регулятор

Такое устройство определяет момент начала сгорания ТВС в цилиндрах двигателя. Как уже отмечалось, изначально искра появляется, когда поршень занимает положение ВМТ, именно под этот момент и настраивается первоначально трамблер. Однако необходимо учесть два момента:

Сгорание ТВС происходит с постоянной скоростью, начинаясь от свечи и затем распространяясь дальше по объему цилиндра. Горение происходит не мгновенно, а наибольшая эффективность работы бензинового ДВС достигается, когда поршень миновал ВМТ и пошел к НМТ (нижней мертвой точке). При работе мотора число оборотов коленвала меняется, его увеличение уменьшает время, необходимое на эффективное сгорание ТВС.

Для устранения этого противоречия и вводится понятие УОЗ, что подразумевает начало сгорания топлива до достижения ВМТ поршнем. Устройство, обеспечивающее формирование УОЗ – центробежный регулятор, показано на рисунке, он состоит из грузиков, соединенных пружинами, и пластины.

Его принцип работы основан на центробежной силе, увеличение оборотов коленвала вызывает расхождение грузиков, а через пластину – изменение положения кулачка и бегунка. Из-за этого размыкание контактов будет происходить раньше, а также вызовет более раннее появление высокого напряжения и искры. Воспламенение ТВС произойдет при положении поршня, не достигнувшем ВМТ, чем будет обеспечено эффективное его сгорание.

Подобную регулировку момента воспламенения ТВС имеет трамблер от разных производителей, в том числе и в автомобилях ВАЗ 2109, 2106, 2107, 2108.

Вакуумный регулятор

Подобное устройство предназначено для изменения УОЗ при изменении нагрузки мотора, определяемой положением дроссельной заслонки. Как это осуществляется, поможет понять рисунок:

Вакуумный регулятор является замкнутой полостью, разделенной диафрагмой. Одна из полостей соединена с карбюратором. Создаваемое в нем разрежение, зависящее от положения дроссельной заслонки, заставляет перемещаться диафрагму. Изменение ее положения через тягу передается на подвижный диск, что сказывается на положении кулачков прерывателя, корректирует время его срабатывания (раньше или позже), и соответственно, время воспламенения ТВС.

Таким образом, трамблер в зависимости от нагрузки на мотор, изменяет момент искрообразования, влияя на характеристики двигателя. Такая регулировка присутствует во всех автомобилях ВАЗ 2109, 2106, 2107, 2108, а совместная работа описанных регуляторов, способна обеспечить эффективную работу мотора во всем диапазоне нагрузок и числа оборотов коленвала.

Октан-корректор

Это устройство позволяет механически изменять УОЗ в зависимости от используемого топлива (октанового числа) или его качества. Увидеть корректор можно на приведенном рисунке.

Фактически, это две пластинки, одна установлена на трамблер и имеет стрелку, другая крепится на двигатель, и на ней нанесены риски. Меняя их положение по отношению между собой, можно механически установить нужный угол зажигания. Требуется это главным образом при использовании разных сортов бензина.

Система зажигания без распределителя

Самой «продвинутой» и действительно бесконтактной является электронная система зажигания, которая не имеет механического распределителя, так как его функции выполняет бортовой компьютер. Он «определяет» момент искрообразования в соответствующем цилиндре по сигналам, поступающим с сенсоров положения распределительного и коленчатого валов. Вместо одной высоковольтной катушки в системе используют несколько (по одной на каждый цилиндр двигателя). Это позволяет создать более мощную искру, так как компьютер в зависимости от частоты вращения двигателя четко «определяет» время, необходимое для накопления энергии.

На заметку! Еще более инновационной считают систему зажигания, в которой катушки вмонтированы непосредственно в колпачки, одеваемые на свечи. Это позволяет избавиться от высоковольтных проводов, что в свою очередь снижает потери электроэнергии, а также повышает надежность и эффективность процесса искрообразования.

Зачем выставлять зажигание?

Для правильной настройки и регулировки работы цилиндров двигателя на УАЗ-469 необходимо обладать определенными навыками. О них мы расскажем позже, а для начала предлагаем узнать, для каких целей следует правильно выставлять и чем это может быть чревато. После подключения ключа в замок зажигания, в работу вступают множественные узлы и механизмы, без которых функциональность двигателя будет невозможной.

Итак, зачем выставлять этот параметр:

1. Мотор будет оптимально и устойчиво работать на всех режимах. В противном случае его работа будет нестабильной и доставит неудобства для автолюбителя.
2. Значительно улучшится пуск силового агрегата на холодную. Естественно, если вы хотите без проблем запуска мотор в тридцатиградусный мороз, то для этого также нужно будет залить в мотор соответствующее масло и проверить работоспособность свечей.
3. Нормализуется расход горючего, в противном случае он может быть повышенным.
4. Мощность силового агрегата будет оптимальной, такой, как отмечено в сервисной книжке (автор видео — канал smotri Vidik).
