1.

Отсоедините шланг от вакуумного регулятора.

2.

Для проверки момента зажигания подсоедините зажим “+” стробоскопа к клемме “+” аккумуляторной батареи, а.

3.

. зажим “массы” стробоскопа – к клемме “–” аккумуляторной батареи.

4.

Снимите наконечник высоковольтного провода со свечи первого цилиндра и подсоедините его к датчику стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.

5.

Снимите резиновую заглушку с люка картера сцепления.

6.

Пустите двигатель и направьте мигающий поток света стробоскопа в люк картера сцепления.

7.

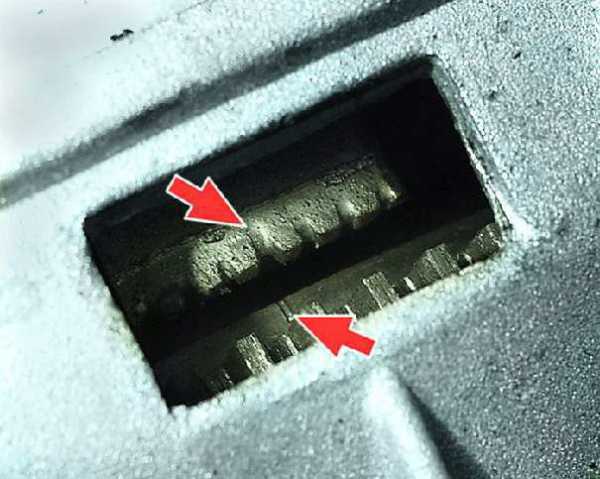

При правильно установленном моменте зажигания метка
1
на маховике должна находиться между средним делением
2
и предыдущим делением
3
шкалы. В противном случае необходимо отрегулировать момент зажигания.

8.

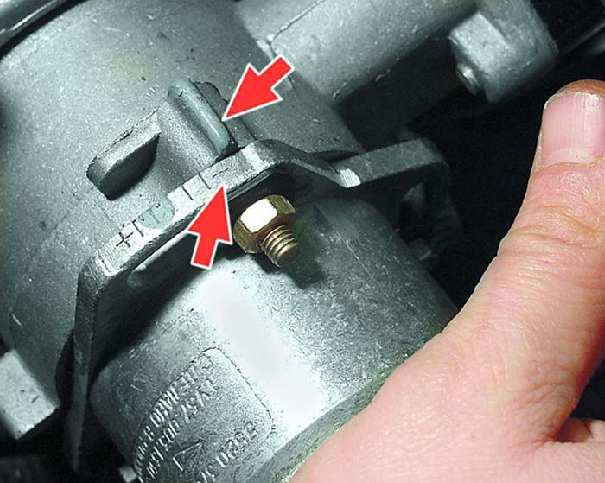

Для установки момента зажигания ослабьте затяжку трех гаек крепления датчика момента искрообразования.

9.

Для увеличения угла опережения зажигания поверните корпус датчика по часовой стрелке (метку “+” на фланце корпуса датчика – к выступу на корпусе привода вспомогательных агрегатов. При этом одно деление на фланце соответствует 8° поворота коленчатого вала).

10.

Для уменьшения угла опережения зажигания поверните корпус датчика против часовой стрелки (метку «-» на фланце корпуса датчика — к выступу на корпусе привода вспомогательных агрегатов). Затяните гайки крепления датчика, проверьте и при необходимости повторите установку момента зажигания. Подсоедините шланг к вакуумному регулятору.

Зажигание Ока

При проектировании малолитражного автомобиля ВАЗ «Ока» 1111 и 11113, многие узлы и механизмы были «позаимствованы» у других моделей ВАЗ, что позволило удешевить производство авто и ускорить начало выпуска. Но некоторые составляющие конструкторам пришлось существенно переработать, чтобы подстроить их под особенности двигателя «Ока». Одной из таких составляющих является система зажигания.

Конструкторы при создании системы зажигания использовали современные наработки тех годов. ВАЗ «Ока» получила систему зажигания бесконтактного типа. При этом особенности силовой установки позволили несколько упростить систему и уменьшить количество составных элементов, что оказало положительное влияние на надежность этой составляющей силовой установки.

Система зажигания Ока,ВаЗ 2109.

Лада Ока Pensioneer › Бортжурнал › Зажигание +4

Хочу сказать, что действительно хорошо разбирающиеся в нюансах Оки автолюбители с большим стажем могут не знать что на 11113 зажигание выставляется не как на 1111 и, доверившись их умениям (что не раз уже подтверждались), позже вы обнаружите что зажигание у вас было выставлено метка в метку и никакие вращения трамблеров не приблизят к нормальному углу.Если говорить прозрачнее, то я сам так попал, в полной мере осознавая насколько важен корректно выставленный УОЗ. Думал что машинка неплохо едет, да и расход тоже для 15-летней машинки неплох.

Я был очень неправ, динамика может быть еще лучше, а расход как в паспорте. Даже в 15 лет.А итог-то радостный:)

Конструкция

Система зажигания ВАЗ «Ока» состоит всего из семи основных элементов:

1. Вспомогательное реле;
2. Замок зажигания;
3. Предохранители;
4. Коммутатор;
5. Датчик момента образования искры;
6. Катушка;
7. Свечи;

Все элементы соединены между собой проводкой.

Замком зажигания водитель управляет запиткой системы электроэнергией от источника – аккумуляторной батареи, при этом напряжение проходит через вспомогательное реле и предохранители. В замке есть три положения – «0», при котором все электропотребители отключены, «1» — напряжение подается на систему зажигания и ряд других приборов и «2» — осуществляется подача тока на стартер. Такая последовательность включения обеспечивает срабатывание системы зажигания в момент запуска мотора.

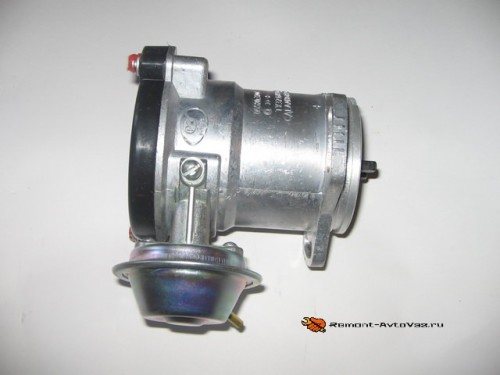

Датчик момента искрообразования

Датчик момента искрообразования – один из основных компонентов зажигания, поскольку в нем задаются импульсы, которые впоследствии преобразуются в искровой разряд между контактами свечки. В действие этот датчик приводится от распределительного вала, что позволяет точно задавать момент подачи искры в цилиндрах.

Главными рабочими элементами узла выступают датчик Холла и специальный экран с прорезями, посаженный на приводной вал, взаимодействующий с распредвалом. Взаимодействие этих элементов и приводит к возникновению управляющих импульсов.

Датчик не только задает импульсы, он еще и «подстраивается» под условия работы мотора, корректируя угол опережения в зависимости от рабочих условий мотора (оборотов, нагрузки).

Корректировка осуществляется двумя регуляторами – вакуумным и центробежным, входящими в конструкцию датчика момента образования искры.

На «Ока» до 1989 года использовался датчик типа 55.3706, а после его заменили на модель 5520.3706.

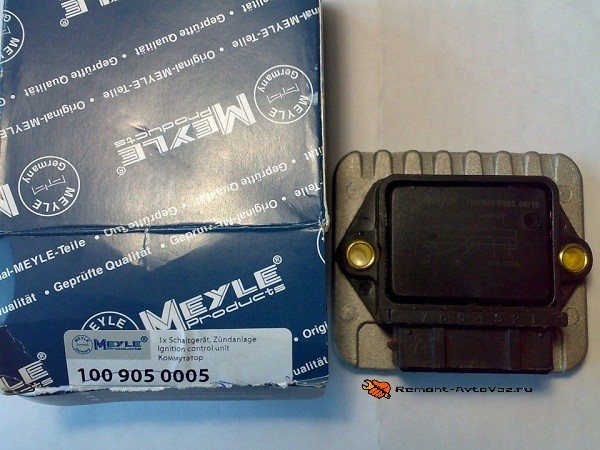

Коммутатор

Коммутатором выполняет роль прерывателя цепи питания первичной обмотки катушки, используя для этого поступающие от датчика искрообразования управляющие импульсы. Прерывание цепи в коммутаторе выполняется выходным транзистором. Коммутатор полностью электронный, без каких-либо подвижных элементов, поэтому система зажигания – бесконтактная.

На ВАЗ-1111 и 11113 устанавливались несколько типов коммутаторов – 36.3734, 3620.3734, а также HIM-52. Устанавливается коммутатор в подкапотном пространстве возле моторного щита. Закреплен он двумя болтами, поэтому замена коммутатора выполняется достаточно просто.

Катушка

«Ока» получила двухвыводную катушку зажигания, что позволило убрать из конструкции распределитель.

Примечательно, что подача высокого напряжения в этой катушке осуществляется одновременно на обе свечки. При этом за счет смещенных тактов в цилиндрах двигателя только один искровой разряд является рабочим, искра на второй свечке – так называемая «холостая».

Штатной на «Ока» является катушка типа 29.3705, но у нее есть аналог, который подходит для использования на малолитражке – 3012.3705.

Провода, свечи

Вся проводка состоит их проводов низкого и высокого напряжения. Первые используются для соединения всех компонентов до катушки. Это обычные провода небольшого сечения, что вполне достаточно, поскольку до катушки напряжение в цепи – невысокое.

Провода высокого напряжения используются для соединения выводов катушки со свечками. Для удобства соединения на концах этих проводов установлены наконечники.

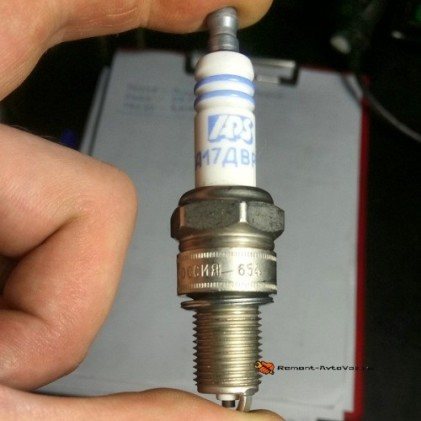

Рекомендованными для использования на «Ока» являются свечи типа А17ДВР – с удлиненной резьбой и помехоподавляющим резистором, а также их аналоги.

Как все работает

Принцип работы системы зажигания такой: после поворота ключа в положение «1» эл. енергия от АКБ через замок, предохранители и вспомогательное реле поступает на компоненты системы зажигания. При этом импульсы высокого напряжения не генерируются, поскольку датчик момента искрообразования еще не работает.

После задействования стартера привод ГРМ начинает вращать распредвал, а соответственно и вал датчика – датчик Холла начинает взаимодействовать с экраном, благодаря чему создаются управляющие импульсы.

Поступая на коммутатор, эти импульсы обеспечивают прерывание цепи питания обмотки катушки. В момент разрыва цепи питания в катушке индуцируется импульс высокого напряжения, который по высоковольтным проводам поступает на свечку, что приводит к образованию искры между ее электродами.

Направляющие втулки

Направляющие втулки впускного 20 и выпускного 21 клапанов изготовлены из чугуна, запрессованы в головку с натягом 0,063. 0,108 мм и от возможного выпадания удерживаются стопорными кольцами 23. Отверстия во втулках окончательно обрабатываются в сборе с головкой блока цилиндров, что обеспечивает малый допуск на диаметр отверстия и точность его расположения по отношению к рабочим фаскам седла и клапана.

В отверстиях направляющих втулок имеются спиральные канавки для смазки. У втулок 20 впускных клапанов канавки нарезаны до половины длины отверстия, а у втулок 21 выпускных клапанов — по всей длине отверстия.

Наружный диаметр втулок составляет 14,040. 14,058 мм, внутренний 8,022. 8,040 мм у втулки впускного клапана и 8,029. 8,047 у втулки выпускного клапана.

Сверху на направляющие втулки надеваются маслоотражательные колпачки 13 из фторкаучуковой резины со стальным арматурным кольцом, которые охватывают стержень клапана и служат для уменьшения проникновения масла в камеру сгорания через зазоры между направляющей втулкой и стержнем клапана.

Неисправности

Упрощенная конструкция системы зажигания и отсутствие подвижных компонентов обеспечивает высокую надежность и неприхотливость в плане обслуживания.

Неисправностей у системы зажигания «Ока» не так уж и много:

• Выход из строя коммутатора;
• Неисправность датчика Холла;
• Поломка катушки;
• Обрыв или пробой проводов, окисление контактов;
• Неисправность свечки;
• Нарушение угла опережения зажигания;

Поскольку система зажигания принимает непосредственное участие в работе мотора, то любые неисправности в ней сразу же оказывают влияние на работоспособность мотора – возникают перебои, установка не развивает мощности, появляются хлопки, или же агрегат попросту не запускается.

Диагностика неисправности осуществляется путем визуального осмотра проводки и мест ее соединения, а также последовательной заменой всех компонентов на заведомо исправные. Более точно установить неисправный элемент позволяет проверка с использованием измерительных приборов.

Поиск проблемного элемента осуществляется от свечек. То есть, сначала проверяется наличие искры на них, затем осматриваются высоковольтные провода, а далее диагностируется работоспособность катушки, коммутатора, датчика Холла.

Компоненты системы зажигания – неремонтропригодны, поэтому при поломке выполняется их замена.

Установка угла опережения

Установка угла опережения зажигания – единственная операция, которая выполняется в системе зажигания.

Для правильной установки угла используется стробоскоп. Технология выполнения работ – не сложная. Алгоритм действий такой:

• Подключаем стробоскоп к источнику питания и наконечнику свечи 1-го цилиндра (согласно инструкции к прибору);
• Снимаем заглушку со смотрового окна на картере сцепления;
• Запускаем двигатель (он должен работать на холостом ходу);
• Луч света из стробоскопа направляем в смотровое окошко;
• Определяем положение меток (при правильно установленном угле метка на маховике в момент вспыхивания луча света стробоскопа должна располагаться между центральной и задней метками на картере);
• Если метки располагаются не правильно, осуществляем регулировку. Для этого послабляем болты крепления дачтчика момента искрообразования и вращаяя его вокруг оси добиваемся совпадения меток;

После регулировки затягиваем крепежи датчика, глушим двигатель, отсоединяем стробоскоп и ставим на место заглушку.

15.8. Угол опережения зажигания

Система зажигания EZL

Система зажигания EZL работает на основании сигнала, полученного от датчика угла поворота коленчатого вала. Система зажигания устанавливает требуемый угол опережения зажигания на основании информации об оборотах двигателя, положении коленчатого вала и разрежении во впускном коллекторе, полученной от датчиков, установленных на двигателе.

Отличительной особенностью системы зажигания EZL является то, что невозможно отрегулировать начальный момент опережения зажигания поворотом корпуса распределителя относительно вала.

Однако начальный угол опережения зажигания можно изменить в зависимости от типа используемого топлива. Для этого необходимо изменить положение переключающей заглушки в гнезде подстройки, расположенного в моторном отсеке рядом с блоком ECU. В переключающей заглушке установлены резисторы различного сопротивления. Заглушка может устанавливаться в несколько положений в соответствии с метками на заглушке. В зависимости от того, какой резистор заглушки в данный момент подсоединен к контактам гнезда, блок ECU системы зажигания увеличивает или уменьшает начальный угол опережения зажигания с шагом в 3°.

Угол опережения зажигания можно также измерить, используя стробоскоп.

Система зажигания TFZ

Система зажигания TFZ управляется датчиком импульсов, установленным внутри корпуса распределителя зажигания. В этом случае начальный угол опережения зажигания может быть отрегулирован поворотом корпуса распределителя относительно вала. Проверка угла опережения зажигания

Предупреждение

Проверку угла опережения зажигания необходимо производить на двигателе, прогретом до нормальной рабочей температуры. Желательно закончить проверку угла опережения зажигания прежде, чем температура охлаждающей жидкости превысит 95° С или прежде, чем включится вентилятор радиатора.

Определение угла опережения зажигания по метке на шкиве коленчатого вала, совместившейся с указателем

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Подсоедините стробоскоп в соответствии с его инструкцией по эксплуатации. При этом запуск стробоскопа должен производиться от высоковольтного провода 1-го цилиндра.

2. Запустите двигатель на оборотах холостого хода. Направьте свет стробоскопа на указатель на крышке приводной цепи. Метка на шкиве коленчатого вала кажется неподвижной и должна быть совмещена с указателем. Если метка перемещается в одну или другую сторону, значит, обороты холостого хода неустойчивы. При проверке угла опережения зажигания все электрические потребители должны быть выключены и вентилятор радиатора не должен работать. При работе двигателя на холостом ходу в течение некоторого времени даже при двигателе, прогретом до нормальной рабочей температуры, особенно при высокой температуре наружного воздуха обороты холостого хода могут быть неустойчивыми.

3. Определите угол опережения зажигания по метке на шкиве коленчатого вала, совмещенной с указателем (см. рисунок).

4. Если угол опережения зажигания отличается более чем на 3° от требуемого, возможно, заглушка в гнезде подстройки неправильно установлена. Проверьте положение заглушки в гнезде подстройки и, при необходимости, установите ее в соответствии с типом применяемого топлива.

Регулировка угла опережения зажигания

Предупреждение

Регулировка угла опережения зажигания возможна только на моделях с системой зажигания TSZ.

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка зажигания на оке ваз 11113

Момент зажигания — очень важный параметр, от которого зависит нормальная работа двигателя. Если этот момент (угол опережения зажигания) будет установлен неправильно, двигатель будет плохо пускаться, неустойчиво работать на режиме холостого хода, не развивать полную мощность, перегреваться и излишне расходовать бензин. Кроме того, при слишком большом угле опережения зажигания («раннем» зажигании) возможно возникновение детонации — очень опасного явления, часто приводящего к аварийному повреждению двигателя.

В бесконтактной системе зажигания момент зажигания (угла опережения зажигания) можно установить только с помощью стробоскопа

Стробоскоп доступен практически каждому автомобилисту, так как его можно приобрести почти в каждом магазине автозапчастей по доступной цене.

Угол опережения зажигания проверяют и устанавливают на холостом ходу двигателя (при частоте вращения коленчатого вала 820–900 мин–1). Угол должен быть в пределах 1°± 1° до ВМТ.

Момент зажигания проверяйте по риске на маховике и шкале держателя заднего сальника коленчатого вала (резиновая заглушка вынута). При совмещении риски на маховике со средним делением (вырезом) на шкале поршень первого цилиндра установлен в ВМТ. Одно деление на шкале соответствует 2° поворота коленчатого вала.

Момент зажигания также можно проверить и установить по меткам на шкиве привода генератора и передней крышке ремня привода распределительного вала. Длинная метка соответствует установке первого цилиндра в ВМТ, короткая — опережению зажигания на 5° поворота коленчатого вала. По этим меткам выставляют момент зажигания на стенде.

1. Для удобства работы снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

2. Отсоедините шланг от вакуумного регулятора.

3. Для проверки момента зажигания подсоедините зажим «+» стробоскопа к клемме «+» аккумуляторной батареи, а зажим «массы» стробоскопа — к клемме «–» аккумуляторной батареи.

4. Снимите наконечник высоковольтного провода со свечи первого цилиндра и подсоедините его к датчику стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.

5. Выньте резиновую заглушку из люка картера сцепления.

6. Пустите двигатель и направьте мигающий поток света стробоскопа в люк картера сцепления.

Стробоскопический эффект основан на инерционности человеческого зрения. При частом чередовании ярких вспышек глаза видят предметы только в момент вспышки. Если частота повторения вспышек совпадает с частотой вращения какоголибо предмета, этот предмет кажется неподвижным. При регулировке момента зажигания неподвижным кажется маховик с нанесенной на нем меткой.

Освещенные вспышками стробоскопа вращающиеся детали двигателя (шкивы коленчатого вала и генератора, вентилятор радиатора системы охлаждения), а так же ремень привода генератора кажутся неподвижными или медленно перемещающимися. Будьте внимательны, чтобы не получить травму.

7. При правильно установленном моменте зажигания метка 1 на маховике должна находиться между средним делением 2 и предыдущим делением 3 шкалы. В противном случае необходимо отрегулировать момент зажигания.

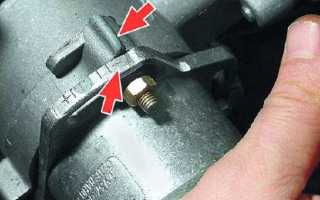

8. Для установки момента зажигания ослабьте затяжку трех гаек крепления датчика момента искрообразования.

9. Для увеличения угла опережения зажигания поверните корпус датчика по часовой стрелке (метку «+» на фланце корпуса датчика — к выступу на корпусе привода вспомогательных агрегатов. При этом одно деление на фланце соответствует 8° поворота коленчатого вала). Для уменьшения угла опережения зажигания поверните корпус датчика против часовой стрелки (метку «–» на фланце корпуса датчика — к выступу на корпусе привода вспомогательных агрегатов).

10. Затяните гайки крепления датчика, проверьте и при необходимости повторите установку момента зажигания.

11. Подсоедините шланг к вакуумному регулятору.

Для обеспечения нормального запуска двигателя в любую погоду используется множество разных механизмов и элементов. Но все они объединены в одну систему — зажигания (СЗ). Подробнее об СЗ для автомобиля Ока мы расскажем ниже. Какие функции выполняет катушка зажигания Ока, какие неисправности характерны для СЗ в целом и как выставить угол опережения — читайте ниже.

Ремонт ВАЗ 1111 (Ока) : Установка момента зажигания

Расположение датчика момента искрообразования:

1 – датчик момента искрообразования 2 – вакуумный регулятор 3 – заглушка люка в картере сцепления 4 – корпус привода вспомогательных агрегатов двигателя

ключ «на 10» стробоскоп (прибор для проверки и установки момента зажигания карбюраторных двигателей)

Угол опережения зажигания проверяют и устанавливают на холостом ходу двигателя (при частоте вращения коленчатого вала 820–900 мин–1). Угол должен быть в пределах 1°± 1° до ВМТ.

При неправильно выставленном угле опережения зажигания двигатель перегревается, не развивает полной мощности, появляется детонация.

	Момент зажигания проверяйте по риске на маховике и шкале держателя заднего сальника коленчатого вала (вынута резиновая заглушка). При совмещении риски на маховике со средним делением (вырезом) на шкале поршень первого цилиндра установлен в ВМТ. Одно деление на шкале соответствует 2° поворота коленчатого вала.
	Момент зажигания также можно проверить и выставить по меткам на шкиве привода генератора и передней крышке ремня привода распределительного вала. Длинная метка соответствует установке первого цилиндра в ВМТ, короткая – опережению зажигания на 5° поворота коленчатого вала. По этим меткам выставляют момент зажигания на стенде.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините шланг от вакуумного регулятора. 2. Для проверки момента зажигания подсоедините зажим “+” стробоскопа к клемме “+” аккумуляторной батареи, а… 3. …зажим “массы” стробоскопа – к клемме “–” аккумуляторной батареи. 4. Снимите наконечник высоковольтного провода со свечи первого цилиндра и подсоедините его к датчику стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу. 5. Снимите резиновую заглушку с люка картера сцепления. 6. Пустите двигатель и направьте мигающий поток света стробоскопа в люк картера сцепления. 7. При правильно установленном моменте зажигания метка 1 на маховике должна находиться между средним делением 2 и предыдущим делением 3 шкалы. В противном случае необходимо отрегулировать момент зажигания. 8. Для установки момента зажигания ослабьте затяжку трех гаек крепления датчика момента искрообразования. 9. Для увеличения угла опережения зажигания поверните корпус датчика по часовой стрелке (метку “+” на фланце корпуса датчика – к выступу на корпусе привода вспомогательных агрегатов. При этом одно деление на фланце соответствует 8° поворота коленчатого вала). 10. Для уменьшения угла опережения зажигания поверните корпус датчика против часовой стрелки (метку «-» на фланце корпуса датчика — к выступу на корпусе привода вспомогательных агрегатов). Затяните гайки крепления датчика, проверьте и при необходимости повторите установку момента зажигания. Подсоедините шланг к вакуумному регулятору. 1. Описание автомобиля 1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные 1.6 Двери 1.7 Замок капота 1.8 Багажное отделение 1.9 Увеличение объема багажного отделения 2. Требования безопасности 2.0 Требования безопасности 2.1 Требования безопасности 2.2 Подготовка автомобиля к эксплуатации 2.3 Что необходимо иметь в автомобиле 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Обкатка автомобиля 2.6 Подготовка автомобиля к выезду 2.7 Проверка колес 2.8 Проверка уровня охлаждающей жидкости 2.9 Проверка уровня масла в картере двигателя 3. Техническое обслуживание 3.0 Техническое обслуживание 3.1 Проверка герметичности системы охлаждения 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности системы питания 3.4 Проверка герметичности тормозной системы 3.5 Замена охлаждающей жидкости 3.6 Проверка работоспособности термостата 3.7 Замена масла в двигателе и масляного фильтра 3.8 Замена фильтрующего элемента воздушного фильтра 3.9 Снятие и установка воздушного фильтра 4. Хранение автомобиля 4.0 Хранение автомобиля 4.1 Обслуживание во время хранения 4.2 Снятие с хранения 5. Ходовая часть 5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска 6. Рулевое управление 6.0 Рулевое управление 6.1 Снятие и установка рулевого колеса 6.2 Замена промежуточного вала рулевого управления 6.3 Замена подшипников вала рулевого управления 6.4 Замена наконечника рулевой тяги и защитного чехла шарового шарнира 6.5 Снятие и установка рулевого механизма 6.6 Замена рулевой тяги 7. Тормозная система 7.0 Тормозная система 7.1. Передний тормозной механизм 7.2. Задний тормозной механизм 7.3. Привод тормозной системы 7.4. Стояночный тормоз 8. Электрооборудование 8.0 Электрооборудование 8.1. Блок предохранителей и реле 8.2. Генератор 8.3. Система зажигания 8.4. Освещение и сигнализация 8.5. Комбинация приборов 8.6. Выключатели и переключатели 8.7. Стеклоочистители и омыватели 8.8 Замена электродвигателя вентилятора радиатора системы охлаждения 9. Кузов 9.0 Кузов 9.1 Снятие и установка переднего буфера 9.2 Снятие и установка заднего буфера 9.3 Замена переднего крыла 9.4 Снятие и установка облицовки радиатора 9.5. Капот 9.6. Боковая дверь 9.7. Задняя дверь 9.8. Зеркала заднего вида 9.9. Сиденья 9.11. Отопитель 10. Двигатель и его системы 10.0 Двигатель и его системы 10.1 Установка поршня первого цилиндра в положение ВМТ такта сжатия 10.2 Регулировка зазоров в приводе клапанов 10.3. Ремень привода распределительного вала 10.4. Замена деталей уплотнения двигателя 10.5. Головка блока цилиндров 10.6 Снятие и установка силового агрегата 10.7. Ремонт двигателя 10.8. Система смазки 10.9. Система охлаждения 10.10. Система питания 10.11. Система выпуска отработавших газов 11. Трансмиссия 11.0 Трансмиссия 11.1. Коробка передач 11.2. Сцепление 11.3. Приводы передних колес 12. Приложения 12.0 Приложения 12.1 Приложение: Моменты затяжки резьбовых соединений 12.2 Приложение: Горюче-смазочные материалы и эксплуатационные жидкости 12.3 Приложение: Основные данные для регулировок и контроля 12.4 Приложение: Заправочные объемы 12.5 Приложение: Лампы, применяемые в автомобиле 12.6 Приложение: Схема расположения подшипников качения 12.7 Приложение: Сальники 12.8 Приложение: Сервисная книжка 12.9 Приложение: Схема электрооборудования автомобиля

Особенности зажигания

Перед тем, как мы расскажем о том, как своими руками выставить и произвести регулировку зажигания на Оке в соответствии со схемой, давайте разберемся в особенностях СЗ.

Система зажигания на любом автомобиле включает в себя несколько различных компонентов, основные из них:

1. Контроллер момента искрообразования. Это устройство оснащается вакуумным и центробежным регуляторами. Устройство предназначено для того, чтобы обеспечить задачу момента образования искры с учетом его стандартной установки, количества оборотов двигателя, а также нагрузки на мотор. Процедура считывания сигналов осуществляться на основе эффекта Холла.
2. Коммутаторное устройство, предназначено для размыкания питающей цепи первичной обмотки КЗ, таким образом, преобразовывая управляющие сигналы в токовые импульсы. При активированном зажигании разъем коммутаторного устройства отключать ни в коем случае нельзя, поскольку это приведет к повреждению не только данного узла, но и других элементов СЗ.
3. Катушка. В системах зажигания автомобилей Ока в соответствии со схемой используется двухвыводная КЗ с разомкнутым или замкнутым магнитопроводом.
4. Свечи. Этот элемент предназначен для передачи высоковольтного импульса, что способствует воспламенению горючей смеси в цилиндрах ДВС. Ресурс эксплуатации свечей составляет около 10 тысяч км пробега, но этот показатель может быть изменен в большую сторону в соответствии со спецификой самих свечек. Или же в меньшую, если по каким-то причинам ресурс эксплуатации свечей снижен.
5. Высоковольтные кабеля, предназначенный для соединения свечей с трамблером. В Оке используются высоковольтники с распределенным сопротивлением. Трогать их при заведенном моторе нельзя, поскольку это может стать причиной серьезной травмы. Также запрещается запуск силового агрегата, если высоковольтная цепь разорвана (провода могут быть перебиты или смяты, на них может быть повреждена изоляция). Если изоляция нарушена, то из строя могут выйти другие элементы системы в соответствии со схемой.
6. Замок зажигания. В соответствии со схемой, замок предназначен для запуска двигателя посредством подачи напряжения на дополнительное реле при повороте ключа (автор видео — Наиль Порошин).

Характерные неисправности системы

Из неисправностей СЗ следует выделить:

1. Выход из строя катушки. Такая проблема случается не часто, но, тем не менее, она может произойти.
2. Поломка трамблера. Подробнее о неисправностях распределителя, а также устранении поломок, вы можете прочитать здесь.
3. Износ свечей зажигания или появление нагара на них. Такая проблема актуальна для многих наших соотечественников. О том, по каким причинам появляется нагар и какие существуют способы устранения этой проблемы, читайте в этой статье.
4. Неисправность высоковольтных проводов. Провода могут быть поломаны (перебиты) или на них может быть нарушена изоляция. Эксплуатация авто с такой проблемой не допускается.
5. Поломка замка зажигания. Износ внутренней части замка приведет к тому, что водитель не сможет завести двигатель имеющимся ключом. Решить проблему позволит замена личинки замка (автор видео — Михаил Бурашников).

Сроки замены

Как выставить зажигание на ваз 2107
Регламент по эксплуатации транспортного средства рекомендует владельцам проверять состояние ременной передачи, натяжение ремня после пробега 30 тыс. км (можно чаще). Замену рекомендовано провести после пробега 60 тыс. км пробега. Если владелец машины не поменял ремень в этот срок, может произойти его разрушение.

Не допускается эксплуатация Оки со следами протечек моторного масла в зоне работы зубчатого ремня. Оно плохо воздействует на материал ремня, ускоряет его разрушение. Протечки моторного масла следует устранить, зубчатый ремень заменить новой запасной частью. Если своевременно, качественно проводить работы по обслуживанию силового агрегата, то проблем для владельца не возникнет.

Для обеспечения обычного пуска мотора в всякую погоду употребляется огромное количество различных устройств и частей. Однако они объединены в одну систему — зажигания (СЗ). Подробнее об СЗ для автомобиля Ока вы узнаете ниже. Какие функции делает катушка зажигания Ока, какие неисправности свойственны для СЗ в результате и как выставить угол опережения — читайте ниже.

Загодя до того, как будем вести разговор что, как на дому выставить и произвести регулировку зажигания на Оке в согласовании со схемой, необходимо разобраться в особенностях СЗ.

Система зажигания на любом автомобиле означает несколько разных компонент, главные там:

1. Контроллер момента искрообразования. Это устройство оснащается вакуумным и центробежным регуляторами. Устройство предназначено с целью обеспечить задачку момента образования искры учитывая его стандартной установки, количества оборотов мотора, также нагрузки на мотор. Процедура считывания сигналов осуществляться на базе эффекта Холла.
2. Коммутаторное устройство, создано для размыкания питающей цепи первичной обмотки КЗ, таким макаром, преобразовывая управляющие сигналы в токовые импульсы. При активированном зажигании разъем коммутаторного устройства отключать ни при каких обстоятельствах нельзя, так как это приведет к повреждению не только лишь данного узла, да и других частей СЗ.
3. Катушка. В системах зажигания автомобилей Ока в согласовании со схемой употребляется двухвыводная КЗ с разомкнутым либо замкнутым магнитопроводом.
4. Свечки. Этот расхожий слух элемент предназначен для передачи высоковольтного импульса, что содействует воспламенению горючей консистенции в цилиндрах ДВС. Ресурс эксплуатации свеч составляет около 10000 км пробега, увы миф показатель изменяется в огромную сторону согласно со специфичностью самих свечек. Или в наименьшую, если по каким-то причинам ресурс эксплуатации свеч снижен.
5. Высоковольтные кабеля, созданный для соединения свеч с трамблером. В Оке употребляются высоковольтники с распределенным сопротивлением. Трогать их при заведенном моторе нельзя, так как это может быть предпосылкой суровой травмы. Также воспрещается пуск агрегата, если высоковольтная цепь разорвана (провода случаются перебиты по другому смяты, у них вам понравятся повреждена изоляция). Если изоляция нарушена, то из строя конечно выйти другие элементы бухгалтерской системы согласно со схемой.
6. Замок зажигания. В согласовании со схемой, замок предназначен для пуска мотора средством подачи напряжения на дополнительное реле при повороте ключа (создатель видео — Наиль Порошин).

Инструкция по установке зажигания

Как правильно выставлять угол опережения:

1. В первую очередь надо открыть капот и демонтировать воздушный фильтр. Процедура диагностики угла должна осуществляться на холостых оборотах мотора, пи этом коленвал должен работать с частотой около 850-900 оборотов в минуту. Сам угол может быть отклонен от ВМТ не больше, чем на один градус. В том случае, если он выставлен неверно, может произойти перегрев мотора, а машина в целом не сможет развивать нужно мощность. В зависимости от авто, проблема может вызвать и детонацию.
2. Чтобы выставленный угол зажигания не привел к таким последствиям, сначала нужно совместить отметку на маховике ДВС со средней риской на шкале. Первая метка расположена на самом маховике, вторая — на шкале заднего сальника коленвала. В данный момент поршень в цилиндре будет расположен в ВМТ. При выставлении учитывайте, что каждое деление соответствует двум градусам ворота коленвала.
3. Помимо этого, процедура настройки зажигания может быть произведена с учетом меток, расположенных на шкиве генераторного привода и на защитной накладке ремня ГРМ. Самая длинная риска должна соответствовать установке поршня цилиндра 1 в положение ВМТ. Что касается короткой риски, то она соответствует опережению на пять градусов поворота коленвала.
4. Вам нужно отключить патрубок, подключенный к вакуумному регулятору. Сделав это, можно отсоединить высоковольтный кабель от свечки, установленной в цилиндре 1. Этот провод впоследствии нужно будет подключить к стробоскопу — перед эксплуатацией ознакомьтесь с сервисной книжкой прибора.
5. Выполнив эти действия, нужно демонтировать с люка картера сцепления прорезиненную заглушку. Световой поток при этом должен быть направлен в сам люк картера. В том случае, если угол будет выставлен верно, риска будет находиться между отметками 2 и 3.
6. Далее, используя гаечный ключ, необходимо ослабить три гайки, при помощи которых фиксируется датчик искрообразования. Если вам нужно увеличить момент, то контроллер следует поворачивать по часовой стрелке, соответственно, если уменьшить, то против часовой. Когда настройка будет завершена, гайки нужно будет затянуть.

Видео «Инструкция по замене катушки зажигания»

Подробнее о том, как произвести замену катушки зажигания в Оке своими руками, узнайте из видео ниже (автор — канал Бутовский Гуляка).

Доброе время суток!

Некоторое время тому назад я заметил, что Ока моя периодически постреливает в глушитель. В то же время.я ни разу не слышал на ней детонации, кроме как очень кратковременно при очень резком трогании с места. Я заметил, что трамблер повернут у меня на 1 деление против часовой стрелки относительно его среднего положения (т.е на 8 градусов по коленвалу, как в книжке пишут). Повернул я трамблер примерно на 1/4 деления по часовой стрелке (т.е. пораньше поставил на 2 градуса). Заметно легче стало трогаться с места (почти также легко стало, как на УАЗике-грузовичке — перестала машина или глохнуть или резко дергаться), и вроде как тяга на низах увеличилась. и из глушителя мотор перестал постреливать.

Может быть, попробовать его еще довернуть?

Я слышал, на моторах 2108/09 (а значит и у Оки, наверное) не так детонация слышна, как на других моторах (Волга, УАЗ, жигули и т.д.). Да и в инструкции пишут (в отличие от УАЗа) настраивать не по детонации, а по стробоскопу (которого у меня нет, разумеется).

Как настроить зажигание правильно на Оке?

Спасибо за любые ответы!

Настраивание зажигания «на слух» Выставляем датчик крепко в «+», не обращая внимания на всякие риски и прочее. Находим ровный участок дороги, разгоняемся на нём до 60-65 км/ч (если дрыгатель 1111 — до 55-60 кмч) втыкаем четвёртую и- педаль газа тупо в пол. Детонация двигателя будет отчётлива слышна характерным металлическм позвякиванием (еще безграмотно говорят что «стучат пальцы»). Останавливаемся, откручиваем датчик немного в минус, повторяем заезд. Цель — добиться чтобы при утапливании педали » в пол» детонационный стук был практически один-два «дзынька» и сразу же прекращался. На такой настройке ездил несколько лет и горя не знал
