Но есть и версии авто, в которых проводка напрямую подключена к контактам, и при установке нового элемента с таким типом подключения проводки на ВАЗ-2101 схема замка зажигания потребуется.
Если замок меняется в сборе, то можно подключать к новому проводку, устанавливать его на место, закреплять и прикрывать декоративной панелью.
Если же меняется только контактная группа, то снятый замок разбирается. Фиксируется контактная группа при помощи стопорного кольца, которое нужно поддеть шилом или отверткой и извлечь. После этого можно вынуть группу. На ее место устанавливается новая, и фиксируется тем же стопорным кольцом. После этого все ставиться на место и производится подключение замка зажигания ВАЗ-2101.
Как заменить замок зажигания на ВАЗ 2101-ВАЗ 2107?
Замена замка зажигания:
Снятие: 1) В начале операции снимите верхнюю и нижнюю часть кожуха с рулевой колонки. (О том как снять кожух, см. в статье: «Замена панели приборов»)
2) Далее при помощи маркера или ещё чего либо нанесите метки на провода которые подсоединены к задней части замка, и только после этого отсоедините все провода.
3) Следом при помощи крестообразной отвёртки отверните два нижних винта, которые крепят замок зажигания.
4) После чего вставьте ключ в личинку замка и поверните его в положение «0» тем самым вы отключите противоугонное устройство, которое блокирует руль. В это же время тоненьким шилом или отвёрткой нажмите на фиксатор, который удерживает замок на месте… (Продолжение в пункте 4)
5) И после чего потянув за ключ, извлеките замок из кронштейна.
Читайте также:
Примечание! Установка нового замка происходит в обратной последовательности!
Проверка элементов замка зажигания на работоспособность:
1) Для проверки правильности замыкания контактов при различных положениях ключа, проделайте следующие:
• Сперва возьмите напряжение с «АКБ — Аккумуляторная Батарея» и генератора и тем самым подайте его на контакты в соответствие с таблицей:
Примечание! Свободный штекер «INT» чтобы вы знали, предназначен лишь для подключения радиоприёмника, а контакты «30/1» и «30» служат для подсоединения проводов идущих от аккумулятора и генератора как говорилось выше!
2) Теперь проверьте как работает блокировка руля, она же противоугонное устройство, для этого:
• Вставьте ключ в замок и поверните его в положение «III», и обратите своё внимание на запорный стержень (Указан цифрой «1») который в этот момент должен выдвинуться.
• После чего поверните ключ в замке в положение «0» и повторно обратите своё внимание на запорный стержень, который в этот момент должен будет утопиться.
Примечание! А так же возьмите на заметку то, что ключ обязан выниматься из личинки замка лишь в когда он будет стоять в положение «III»!
-
Читайте также:
Замена контактной части замка:
1) Для начала снимите замок зажигания с автомобиля.
Примечание! По сути снимать и устанавливать контактную часть замка, можно и при установленном на своём месте замке зажигания, но только в этом случае замена контактную часть будет намного труднее чем при снятом замке!
2) Затем подденьте стопорное кольцо через отверстие в торце корпуса под цифрой «2» (см. «фото»), а после поддевания кольца аккуратно извлеките контактную часть из корпуса.
Примечание! При обратной установки контактной части, установите её таким образом чтобы широкий выступ под буквой «А» на фото выше, вошёл в широкий паз который присутствует на корпусе замка. А после установки контактной части, проверьте чтобы запорный стержень «под цифрой 1» располагался рядом со штекерами «15» и «30» на контактной части!
Замок зажигания ВАЗ 2107, устройство,замена,ремонт
Замок зажигания ВАЗ 2107 — основной элемент управления электрооборудованием машины. От его исправности зависит работоспособность электросистем и автомобиля в целом. В разных положениях замка напряжение подается на определенные цепи и потребители, обеспечивая запуск и работу двигателя, осветительных приборов и других узлов и агрегатов “семерки”.
Устройство замка зажигания ВАЗ 2107
Замок имеет цилиндрическую форму с боковым выступом — фиксатором руля. В замкнутом положении фиксатор служит противоугонной системой, блокируя вращение рулевого колеса.
На одном из торцов замка находятся выводы для подключения проводов, на другом — отверстие для ключа. Лишь определенный ключ позволяет менять положение замка зажигания, что служит дополнительной защитой от несанкционированного пользования машиной.

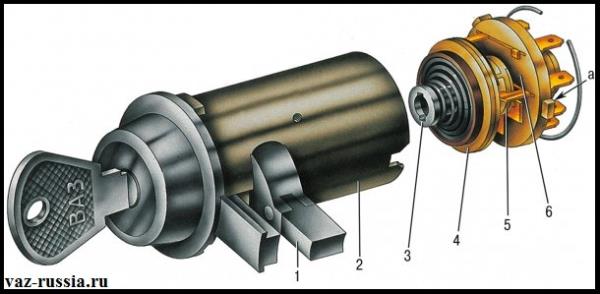

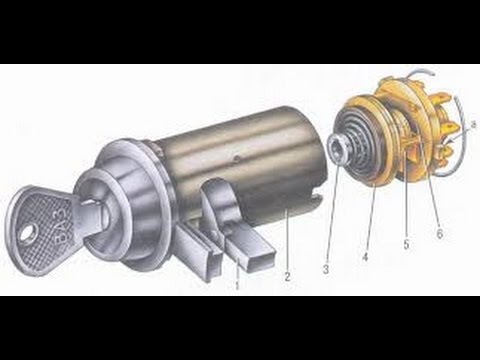

Замок зажигания состоит из двух основных частей — контактной платы (или “группы”) и механизма переключения. При повороте ключа механизм приводит в движение часть контактной группы, обеспечивая замыкание/размыкание контактов.
Обе части замка могут иметь неисправности, но они неремонтопригодны. Ремонт замка зажигания ВАЗ 2107 заключается в замене неисправной части или узла в сборе.
Неисправности замка зажигания ВАЗ 2107
При неисправности механической части замка (“секрета”) ключ начинает туго поворачиваться в механизме и может заклинить. Нередко это заканчивается поломкой самого ключа, часть которого остается в замке. Можно попробовать немного продлить работу заедающего замка при помощи WD-40 или тормозной жидкости, но это не отменит необходимости его скорой замены.
Второй вариант неисправности — подгорание или поломка контактной группы замка. Особенно часто выходит из строй контактная пара, отвечающие за включение стартера. В этом случае при повороте ключа стартер не работает или включается не с первой попытки. Убедиться в неработоспособности контактов можно, проверив напряжение на выводах контактной группы вольтметром или “контролькой”. Неисправность контактов — не повод для полной замены замка. В этом случае можно заменить только контактную группу, для чего даже не понадобится полностью демонтировать замок зажигания. С учетом небольшой стоимости контактной группы, при неисправности механической части замка проще заменить весь замок в сборе, чтобы после не пришлось тратить время на замену старых контактов.
Замена контактной группы замка зажигания ВАЗ 2107
Если подгорели контакты замка зажигания и при повороте ключа не включаются электрические цепи (обычно это питание тягового реле стартера), можно выполнить ремонт замка зажигания ВАЗ 2107 путем замены контактной группы.
Из инструментов понадобится шило или тонкая плоская отвертка. Порядок действий следующий:
- Отключить провод “массы” от аккумулятора.
- Повернуть ключ вертикально (в положение “0”).
- Выкрутить винты крепления пластмассового кожуха, закрывающего рулевую колонку.
- Снять кожух.
- Отстыковать клеммы проводов, идущих к контактной группе замка зажигания.
- голубой с черной полосой на клемму 15;
- коричневый на клемму 30/1;
- розовый на клемму 30;
- красный (пурпурный) на клемму 50;
- черный на клемму INT.
Схема соединения проводов также указана на коробке.
- Шилом или отверткой поддеть и снять стопорное кольцо, удерживающее контактную группу в корпусе замка зажигания (операция это неудобная и без наличия определенного опыта выполнить ее иногда непросто).
- Вытащить старую контактную группу.
- Вставить новую контактную группу.
- Установить стопорное кольцо в паз корпуса.
- Подключить провода к выводом контактной группы.
- Установит кожух на рулевую колонку и закрутить винты крепления.
- Подключить к аккумулятору провод “массы”.
- Проверить работоспособность замка.
На этом замена контактной группы завершена и машина готова к эксплуатации.
Замена замка зажигания ВАЗ 2107
Если замок зажигания заедает или не поворачивается, необходимо поменять “секрет” или замок в сборе. Замена замка зажигания ВАЗ 2107 производится следующим образом:
- Отключить “массу” от аккумулятора (если этого не сделать, вероятность короткого замыкания при демонтаже замка будет 100-процентной).
- Выставить замок в положение “0”.
- Открутить винты кожуха рулевой колонки.
- Демонтировать кожух рулевой колонки.
- Открутить два болта крепления замка зажигания.
- Через технологическое отверстие в месте крепления замка нажать фиксатор, удерживающий корпус замка, и вытолкнуть замок с места установки.
- Отсоединить провода, идущие к контактной группе замка зажигания.
- Если необходимо поменять только механическую часть замка, отверткой вытащить стопорное кольцо, демонтировать контактную группу и переставить ее в новый замок.
- Установить новый замок на посадочное место.
- Закрутить болты крепления замка зажигания.
- Присоединить провода к контактам замка зажигания в соответствии со схемой подключения.
- Установить защитный (декоративный) чехол рулевой колонки.
- Закрутить болты крепления защитного чехла.
- Подключить провод “массы” к АКБ.
- Убедиться в работоспособности замка зажигания.
Операция по демонтажу замка зажигания достаточно проста. Поэтому рекомендуется снимать его целиком и для проведения замены одной лишь контактной группы. Это сильно облегчает демонтаж и установку стопорного кольца, удерживающего контактную группу зажигания.
semerkavaz.ru
-
Читайте также:
Ровно три коммутируемых контакта
Одна линия, по которой подводится ток, и только одна цепь зажигания — такое решение характерно для всех автомобилей ВАЗ, если говорить о семействах «2110», «2170» и более поздних. Даже в «Грантах», выпускаемых с 2012 года, добавочная цепь зажигания не появилась. В общем, с переходом к семейству «Десяток» среди «значимых» клемм замка остались три:
- Контакт «30»;
- Клемма «15» (может обозначаться как «15/1»);
- Клемма «50».
Схема замка зажигания выглядит тривиально, если говорить даже о «Ладе 2110».
На разъёме «Десятки» имеется 8 клемм. А в «Приоре», так же как в «Гранте» и «Калине» это число уменьшено до трёх (рис. 2).
Из 8-ми клемм, имеющихся в разъёме ВАЗ-2110, 7-я и 8-я просто дублируют друг друга. Ещё две подключены к кнопке, а ещё пара клемм соединена с лампой.
Разъём замка всех моделей ВАЗ, начиная от «2170», оснащён только тремя контактными клеммами. А добавочный разъём, который оснащён парой клемм, в этих авто подключен к иммобилайзеру.
С цилиндра замка «Десятки» исчезла метка «3». И до сих пор ВАЗ выпускает именно такие замки, где ключ можно установить в одно из следующих положений:
- «Выключено»;
- «Зажигание»;
- «Старт».
Наличие режима «Паркинг», как видите, здесь не предусмотрено.
https://youtube.com/watch?v=e-SRfIO1AG4
Как снять замок
Обязательно снимите минусовую клемму с АКБ. Некоторые автолюбители этого не делают, объясняя это низким напряжением цепи. Однако если во время ремонтных работ произойдет замыкание проводов, это приведет к неисправности некоторых элементов электрооборудования. Поверните ключ в нулевое положение. Это позволит облегчить демонтаж устройства благодаря тому, что удерживающий вал руля чуть зайдет в секретную часть. Снимаем кожух колонки руля. Откручиваем для этого пять винтов, соединяющих верх и низ кожуха
Вытягиваем верхнюю часть кожуха вверх, действуя очень осторожно. Снимаем и убираем подальше все элементы кожуха. Сняв кожух, выкручиваем винты, на которые закреплен сам замок
Этих винтов два, располагаются они внизу под выключателем.
Отсоединяем провода от замка.

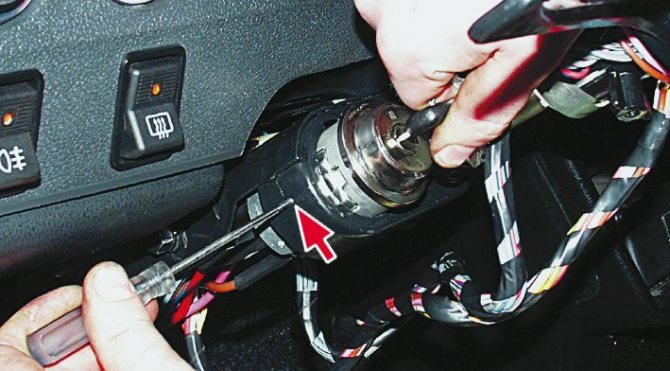

Чтобы не сломать фиксатор во время демонтажа, находим слева на кронштейне небольшую щель. В нее вставляем шило или тонкий гвоздь и вдавливаем фиксатор.
Шлицевой отверткой вынимаем механизм из кронштейна.
Еще один важный совет: пометьте, как были подключены провода. Это поможет ничего не напутать при установке нового устройства.
Инструкция по замене
Чтобы все сделать правильно, выполните следующие шаги:
В первую очередь не забудьте скинуть клеммы с АКБ!
Обесточьте электроцепь автомобиля, для этого отключите аккумулятор, так вы сможете предотвратить возможное замыкание проводки в процессе работы. Установите ключ в ЗЗ и проверните его на 90 градусов. В данном положении вал системы автоматически заблокируется и он не будет мешать снятию механизма. Чтобы произвести демонтаж пластиковой накладки с рулевой колонки, необходимо выкрутить пять винтов фиксации, соединяющих верхнюю и нижнюю части. Обе части накладки необходимо демонтировать, сделайте это аккуратно, чтобы не повредить кожух. Затем нужно выкрутить еще два болта — с их помощью фиксируется сам ЗЗ. Эти винты находятся с разных сторон от переключателя. После этих действий необходимо отсоединить кабеля от контактной группы узла. Используйте шило для того, чтобы отодвинуть крепление, для этого инструментом необходимо залезть в плоское отверстие и нажать защелку. На этом же этапе, используя отвертку с плоским наконечником, подденьте узел и демонтируйте его с кронштейна. Когда все винты будут сняты, а крепления отогнуты, механизм можно без проблем демонтировать. В том случае, если вам нужно только произвести замену самой группы, с помощью той же отвертки с плоским наконечником необходимо будет отодвинуть кольцо — и элемент можно без проблем снять. Монтируя новую контактную группу, нужно установить пас на секретную часть, таким образом вы сможете осуществить небольшое зацепление. Затем всю конструкцию необходимо зажать пружинным кольцом. Чтобы установить новый ЗЗ, в первую очередь вставьте в него ключ и проверните в положение 0. Затем зажмите крепление и произведите одновременную установку выключателя в кронштейн. После этого нужно произвести подключение проводов замененного ЗЗ в соответствии со схемой, расположенной ниже
Схема очень важно, поскольку если соединение контактов будет нарушено, это может привести к замыканию проводки в сети. Соответственно, в конечном итоге из строя могут выйти электрические приборы и устройства. В завершение необходимо установить обе части пластиковой накладки и зафиксировать их с помощью винтов.
Извините, в настоящее время нет доступных опросов.
Установка кнопки «Старт»
Некоторые автолюбители устанавливают в салоне в удобном для себя месте отдельную кнопку для запуска двигателя. Её подключают в цепь запуска стартера, разрывая красный провод, идущий к выводу 50 на замке зажигания. Запуск автомобиля производится следующим образом:
- В замок зажигания вставляется ключ.
- Ключ поворачивается в положение «I».
- Нажатием кнопки включается стартер.
- После запуска двигателя кнопка отпускается.
Заглушить двигатель в этом случае можно только поворотом ключа в обратную сторону.
Чтобы кнопкой можно было заглушить двигатель, её нужно подключить по несколько изменённой схеме
Чтобы кнопкой можно было остановить мотор, то есть превратить её в кнопку «Старт-Стоп», нужно задействовать два дополнительных реле:
- реле фар РС 711;
- реле стартера 113.3747–10 или 90.3747–10.
При нажатии на кнопку ток от аккумулятора идёт на реле фар, замыкая его контакты, а после этого — на стартер. При запуске двигателя кнопка отпускается, размыкая контакты реле стартера и разрывая его цепь. Однако плюсовой провод какое-то время остаётся подключенным через реле фар. При повторном нажатии на кнопку размыкаются контакты реле фар, разрывая цепь зажигания, и двигатель останавливается. Для задержки включения стартера в схему включён дополнительный транзистор.
Таким образом, заменить замок зажигания ВАЗ 2107 сможет даже начинающий автолюбитель. Для этого необходим минимальный набор инструментов и выполнение рекомендаций специалистов
Особое внимание при этом следует уделить корректному подсоединению проводов к контактам замка
Снятие неисправного устройства
Вынимаем замок Отсоединяем провода от клемм.
Замена контактной группы и установка замка зажигания
Для упрощения подсоединения проводов перенесите маркировку см. Данная схема так-же подойдет для других автомобилей классического типа Только при полной технической исправности замка обеспечивается правильная работа системы зажигания. Это приводит к быстрым поломкам. Вид со снятым замком Замена контактной группы Схема электропроводки ВАЗ выполнена таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания.
Как снять замок Обязательно снимите минусовую клемму с АКБ. Снимаем кожух колонки руля.
Потом ищем небольшую плоскую щель слева от детали на кронштейне и с усилием втыкаем туда шило, чтобы вдавить фиксатор. И с этим вполне сможет справиться любой автолюбитель, обладая минимальным запасом необходимых знаний. По Науке 12 — Замена замка зажигания ВАЗ 2106 или что делать если сломался ключ в замке зажигания
Немного теории
Замок зажигания должен коммутировать, то есть соединять между собой контакты, подводящие питание к разным электрическим цепям. Напряжение с аккумулятора подаётся на «30-й» контакт замка, а иногда используются две линии: «30/1» и «30/2». В каждой линии установлен предохранитель, рассчитанный на 30 Ампер, откуда и пошло устоявшееся название.
При повороте ключа «30-е контакты» обычно подключаются к следующим:
- В положении «Паркинг» — к контакту «INT», с которого ток поступает на дополнительное оборудование;
- «Зажигание» — к контакту «INT», также к контактам «15/1» и «15/2»;
- «Старт» — к контакту «15/1», но не к «15/2», а также к контакту «50».
С клеммы «50» питание идёт на втягивающее реле стартёра. «15-й» контакт, в свою очередь, питает главную цепь зажигания. А если есть дополнительная цепь, при работе стартёра она будет разомкнутой.
Ещё раз заметим: когда ключ установлен в положение «Старт», контакт «15/2» положительный потенциал не получает. Это верно для всех автомобилей любых моделей, в том числе для «Девятки» ВАЗ.

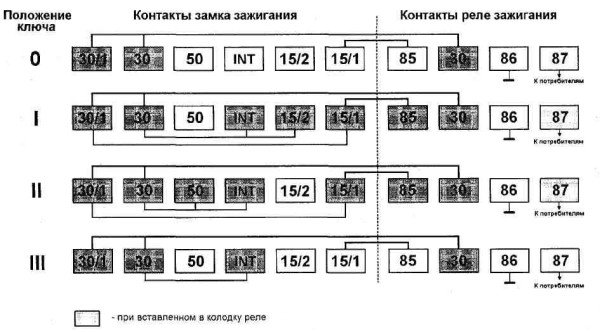

Коммутация контактов выключателя (замка) зажигания автомобилей ВАЗ 2104, 2105, 2107
Выводы контактной части выключателя (замка) зажигания автомобилей ВАЗ 2104, 2105, 2107 коммутируются между собой при повороте ключа в разные положения. При этом электрический ток поступает в определенные цепи бортовой сети автомобиля. Постоянно напряжение от аккумулятора и генератора (вывод «30») поступает на выводы «30» и «30/1» контактной части замка. Выводы «15», «50», «INT» необходимы для подачи напряжения в отдельные электрические цепи.
Второй Свободный вывод «INT» служит для подключения радиоприемника.
Таблица коммутации контактов выключателя (замка) зажигания автомобилей ВАЗ 2104, 2105, 2107
Примечания и дополнения
— До 1986 года в контактной части замка зажигания «классики» вместо одного общего контакта «15» имелись два контакта – «15/1» и «15/2». Контакт «15/2» коммутировался с контактом «30/1» и включал отопитель, обогрев заднего стекла и свет заднего хода. Контакт «15/1» коммутировался с контактом «30» и включал все остальное, указанное в таблице для контакта «15».
Еще статьи по системе зажигания автомобилей ВАЗ 2104, 2105, 2107
— Проверка катушки зажигания автомобилей ВАЗ 2104, 2105, 2107
— Система зажигания автомобилей ВАЗ 2104, 2105, 2107, схема
— Схема замка зажигания автомобилей ВАЗ 2104, 2105, 2107
twokarburators.ru
Схема замка зажигания
- Аккумулятор
- Стартер
- Генератор
- Реле в монтажном блоке
- Замок зажигания
- Реле пуска
Электропроводка, подключенная к механизму, работает по схеме:
Есть четыре положения замка.
Нулевое положение. При нем отключены все электросети, кроме двух клемм, Обозначенных на схеме темным цветом.
Первое положение. Питание получают габариты, стеклоочистители, вентилятор печки.
Второе положение. Дополнительно питание получает система зажигания, индикаторы и кнопки на приборной панели, поворотники и стартер.
Третье положение. Продолжают получать питание лишь габариты, стеклоочистители и гудок.
Механизм замка взаимодействует с несколькими электроцепями, объединяющими электроприборы автомобиля в единую цепь. Когда мы поворачиваем ключ, напряжение от минусовой клеммы аккумулятора поступает на катушку зажигания.
Так как механизм замка регулярно используется водителем, некоторые его элементы изнашиваются и выходят из строя. Иногда достаточно только брызнуть в личинку замка WD-40. Однако эффект может длиться недолго, и ремонтные работы все равно потребуются в ближайшее время.
Замок зажигания устроен следующим образом:
Самое простое – это заменить неисправный замок на новый. Стоимость этой детали для автомобиля Ваз 2106 невелика. Начинать замену нужно с процесса снятия старого механизма.
Замена электропроводки ВАЗ 2104
При сбоях в подаче питания на электрооборудование прежде всего следует проверить целостность электрической цепи. Для этого необходимо:
- Обесточить проверяемый участок, отсоединив минусовую клемму аккумулятора или соответствующий предохранитель.
- Подключить контакты мультиметра к концам проблемного участка цепи, а один из щупов — к «массе».
- Если на табло мультиметра отсутствуют какие-либо показания, в цепи есть разрыв.
- Проводка меняется на новую.
Подбор проводов и замена проводки производится согласно схеме электропитания ВАЗ 2104. При этом используются штатные компоненты или компоненты от другой модели с подходящими характеристиками.
Видео: замена проводки, предохранителей и реле классических моделей ВАЗ
Для замены проводки разбирается передняя часть салона. Провода недостаточной длины наращиваются, а соединения спаиваются и изолируются.
Видео: замена электропроводки в салоне и под капотом
Полностью заменить электропроводку ВАЗ 2104 своими руками практически невозможно. При возникновении такой ситуации лучше обратиться в автосервис.
Видео: ремонт электропроводки инжекторной ВАЗ 2107
Неисправности
Конструкция замка – достаточно простая и надежная, но сломаться замок вполне может. Неисправностей, которые могут случиться с данным элементом – всего две: механическая и электрическая.
К механической неисправности относится проблема с секретом. Из-за сора, попадающего внутрь секрета и влаги образуется коррозия, которая мешает перемещаться подвижным элементам внутри секрета. В итоге замок начинает заедать при повороте ключа, подклинивать или вовсе перестает вращаться. Устранить данную неисправность можно путем заливки внутрь средства WD-40 или хотя бы тормозной жидкости. Однако восстановить таким путем работоспособность секрета если и удастся, то ненадолго. Сам секрет – не ремонтопригоден, и при такой неисправности в итоге нужна будет замена замка зажигания ВАЗ-2101.
Электрическая неисправность – это подгорание пятаков контактной группы. Из-за этого контакта между бегунком и пятака не будет или будет недостаточным. На авто не будут срабатывать электроприборы, возможно отсутствие подачи энергии на стартер. Если подгорание было незначительным, то можно попытаться восстановить работоспособность замка путем зачистки пятаков алмазным надфилем, с последующей протиркой спиртом или бензином. Но если пятаки сильно выгорели, то потребуется либо менять контактную группу, либо замок в сборе.
Снятие и установка замка
Демонтировать данный элемент с авто достаточно просто и для этого понадобиться только крестовая отвертка и тонкая плоская отвертка или шило. Перед началом работ обязательно отсоединить «минусовую» клемму с АКБ.

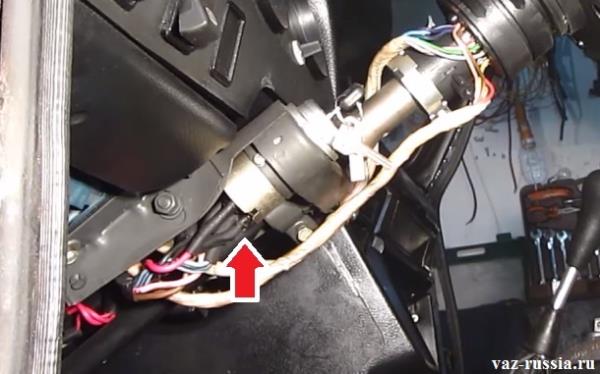

Чтобы добраться до крепления данного элемента вначале понадобится выкрутить болты крепления нижней облицовочной панели рулевой колонки, после чего ее снять.
Снятие замка зажигания
После нужно выкрутить два болта крепления замка, которыми он удерживается в своем посадочном месте. В этом же посадочном месте имеется небольшое технологическое отверстие. Вставив в это отверстие тонкую отвертку, нужно нажать на фиксатор, удерживающий замок, после чего вытолкнуть его с посадочного места.
Только после этого уже отсоединить все провода. На некоторых моделях проводка, идущая к замку собрана в фишку, которая надевается на контакты замка. Такая фишка значительно облегчит установку нового элемента, поскольку на такой замок зажигания ВАЗ-2101 схема подключения не требуется.
Как снять замок
| Отверните два винта крепления выключателязажигания (вид снизу). | Вставьте ключ в выключатель зажигания,поверните его в положение «0» (выключивпротивоугонное устройство), нажмитеотверткой на фиксатор через отверстие вкронштейне и… |
| …выньте выключатель из кронштейна и ключ извыключателя. | Промаркируйте (или запомните порядокподключения) провода и выводы выключателязажигания. Отсоедините провода от выключателя. |
Но есть и версии авто, в которых проводка напрямую подключена к контактам, и при установке нового элемента с таким типом подключения проводки на ВАЗ-2101 схема замка зажигания потребуется.
Если замок меняется в сборе, то можно подключать к новому проводку, устанавливать его на место, закреплять и прикрывать декоративной панелью.
Если же меняется только контактная группа, то снятый замок разбирается. Фиксируется контактная группа при помощи стопорного кольца, которое нужно поддеть шилом или отверткой и извлечь. После этого можно вынуть группу. На ее место устанавливается новая, и фиксируется тем же стопорным кольцом. После этого все ставиться на место и производится подключение замка зажигания ВАЗ-2101.
Какие еще бывают устройства
Вам представлен выключатель следующего этапа модернизации, он устанавливался на автомобилях с передним приводом Российского производства
Замок зажигания этой конструкции стали устанавливать с левой стороны, как на машинах иностранного производства. В нем предусмотрена система, блокирующая руль. Система электрооборудования получила дополнительное реле. Если вдруг произошла произвольная остановка двигателя, нужно выключить зажигание, затем снова его включить, произвести пуск мотора.
Замок может сломаться в самый неподходящий момент. Качество изготовления отдельных устройств низкое, из-за этого может произойти поломка личинок в нем. В таких случаях меняют прибор новым, а кто-то меняет сердцевину. Замок зажигания этих моделей закрыт пластиковым кожухом, его перед заменой или ремонтом необходимо снять.
Для замены личинок нужно добраться до самого выключателя, удобно выполнить эту операцию при полностью снятом приборе. Понадобиться инструмент:
- Тонкие отвертки со шлицевым и крестообразным лезвием;
- Острозаточенное небольшое зубило;
- Сверло диаметром 2 мм;
- Молоток и плоскогубцы.
Важно! Перед началом работ отсоедините «массу» аккумуляторной батареи.
Замок к рулевой колонке может крепиться двумя способами, двумя или четырьмя винтами со срезанными головками. Чтобы демонтировать выключатель зажигания винты срывают с места зубилом, а далее выворачивают плоскогубцами, как показано на фото.
Крепление замка зажигания к рулевой колонке.

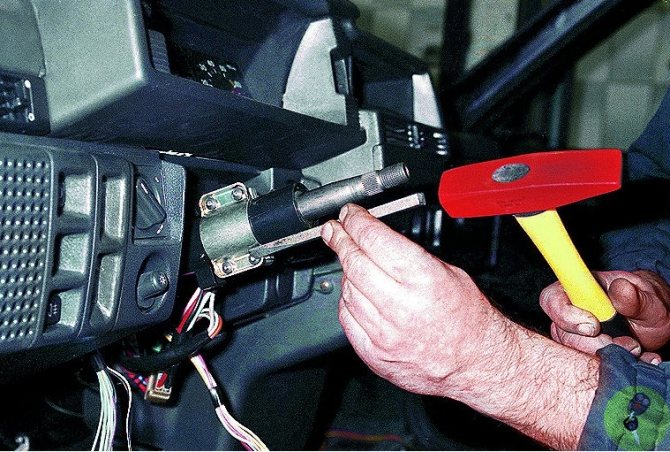

Если таким образом не получилось снять, винты следует аккуратно высверлить. От замка зажигания отходит жгут проводов, он заканчивается разъёмом, его отсоединяют. Теперь появился доступ к стопорному штифту личинки, его нужно достать. В дело идет тонкая отвертка, по ней легонько постукивают, пробуют вытащить. При невозможности извлечения личинки с её помощью, нужно высверлить тонким сверлом. Новую деталь устанавливают в порядке обратном снятию.
К кардинальным мерам по разборке выключателя, замене внутренностей прибегают в крайних случаях, когда все способы «лечения» исчерпаны. Следует попробовать очистить от посторонних частиц канал для ключа. Для такой процедуры идеально подходит пилочка ручного лобзика. С её помощью легко извлекаются твёрдые частицы, попавшие в канал замка зажигания. Полезно промыть полость жидкостью для очистки карбюраторов.
Помните! Смазка, попавшая внутрь замка, активно собирает пыль и грязь, впоследствии затрудняющую работу устройства.
В некоторых случаях проблемы может создать деформация ключа, а если точнее, его изгиб. Причин этому достаточно, падение, неосторожное обращение, открывание бутылок с пивом и другие, иногда совсем неожиданные факторы. Положите лезвие ключа на ровную плоскую поверхность, проверьте их состояние. При обнаружении изгиба, его устраняют. Для этого желательно использовать предметы из мягких сплавов, чтобы ещё больше не деформировать ключ.
Монтаж центрального замка
Итак, двери вашего авто закрываются не громче, чем в иномарке, только вот блокировать их замком приходится по отдельности. Чтобы упростить этот момент, переходим к установке центрального замка. Помимо того, что эта опция сделает управление вашим авто еще более удобным, она в какой-то мере обезопасит ваш автомобиль от угона.
Установка центрального замка на ВАЗ позволит вам закрывать и открывать двери с нажатия кнопки брелока, поворота ключей в замке водительской двери, или же с особенной кнопки на панели приборов, если вы пожелаете такую установить.
Установка механизма
Вначале снимаем обшивку со всех дверей и панели, которые находятся между ними, так же демонтируем нижний защитный поребрик задних дверей.
Теперь нам необходимо просверлить отверстия во всех дверях для крепления моторчиков
Обратите внимание на то, что если вы планируете защищать провода специальными резиновыми трубками, то отверстия, которые вы будете делать для проводки, должны быть немного шире.
Важно! Перед тем как приступить к протяжке проводов, отключите минусовую клемму аккумулятора!
Важно! Перед тем как приступить к протяжке проводов, отключите минусовую клемму аккумулятора!
При установке моторчиков на двери не забывайте о том, что три из них с двумя выводами, а один с четырьмя. Он монтируется на дверь водителя.
Протянув все провода к центральному блоку и подключив всю эту систему к аккумулятору, можно устанавливать обшивку дверей и панели на место. Проверьте всю систему в работе. При подключении к аккумулятору замки должны сработать сразу, поэтому держите ключи в руках или не покидайте салон авто. Если схема работает неверно, есть вероятность, что при прокладке проводке был перепутан плюс и минус.
Ну и, конечно же, не забывайте о том, что к центральному замку вашего авто можно подключить и сигнализацию, и замок багажника, тем самым сделав его так же автоматическим.
«Классика», а также «Девятое» семейство
Инженеры Fiat, разрабатывая замок зажигания для своей модели «124», использовали две подводящие линии («30» и «30/1»). Линия зажигания была единственной.
Ещё одна цепь зажигания, содержащая контакт «15/2», добавилась при переходе к семейству «2109». Она, в свою очередь, коммутируется с помощью реле. В разных семействах отличается только схема, но не «поведение» автомашины при установке ключа напротив меток:
- Положение 0: выключено всё;
- Метка 1: зажигание и работа двигателя;
- Метка 2: запуск стартёра;
- Метка 3: режим «Паркинг».
Чтобы заглушить двигатель, ключ переводят в положение «0». Свечи при этом теряют искру, мотор останавливается.
Модуль замка зажигания, если говорить о «классическом семействе», снабжён 5-ю клеммами (см. рис. 2). Начиная с семейства «2109» такое решение не используется. Из цилиндра замка выходят несколько проводов, соединённых с выносным разъёмом.
Распайку разъёма легко определить, пользуясь цветовой маркировкой (см. схему выше). Проводя любые монтажные работы, помните о следующем: необходимо заглушить двигатель, открыть капот и отключить одну из клемм АКБ. Обычно отключают «минусовую».
Возникающие неисправности
Конструкция замка – достаточно простая и надежная, но сломаться замок вполне может. Неисправностей, которые могут случиться с данным элементом – всего две: механическая и электрическая.
К механической неисправности относится проблема с секретом. Из-за сора, попадающего внутрь секрета и влаги образуется коррозия, которая мешает перемещаться подвижным элементам внутри секрета. В итоге замок начинает заедать при повороте ключа, подклинивать или вовсе перестает вращаться. Устранить данную неисправность можно путем заливки внутрь средства WD-40 или хотя бы тормозной жидкости. Однако восстановить таким путем работоспособность секрета если и удастся, то ненадолго. Сам секрет – не ремонтопригоден, и при такой неисправности в итоге нужна будет замена замка зажигания ВАЗ-2101.
Электрическая неисправность – это подгорание пятаков контактной группы. Из-за этого контакта между бегунком и пятака не будет или будет недостаточным. На авто не будут срабатывать электроприборы, возможно отсутствие подачи энергии на стартер. Если подгорание было незначительным, то можно попытаться восстановить работоспособность замка путем зачистки пятаков алмазным надфилем, с последующей протиркой спиртом или бензином. Но если пятаки сильно выгорели, то потребуется либо менять контактную группу, либо замок в сборе.
Интересная статья о биотоплеве производимого из обычных опилок, подробнее читайте здесь.
Неисправности замка зажигания ВАЗ 2101 и их признаки
Замок зажигания может выходить из строя по причине поломки одной из составляющих частей его конструкции. К таким неисправностям можно отнести:
- поломку личинки (износ пинов, ослабление их пружин, износ посадочных гнезд пинов);
- износ, механическое повреждение запорного стержня или его пружины;
- окисление, пригорание, износ или механическое повреждение контактов, контактных выводов.
Поломка личинки
Признаком того, что сломалась именно личинка, является отсутствие возможности вставить ключ в скважину замка зажигания, или же провернуть его в нужное положение. Иногда цилиндр выходит из строя при вставленном в него ключе. Тогда, наоборот, возникают сложности с его извлечением. В таких случаях не следует применять силу, пытаясь вернуть замку работоспособность. Так можно сломать ключ, и вместо того, чтобы заменить одну часть устройства, придется менять замок в сборе.
Если ключ не проворачивается или не вынимается из замка, скорее всего сломана личинка
Неисправность запорного стержня
Сам по себе запорный стержень сложно сломать, но, если приложить достаточно силы и дернуть рулевое колесо при зафиксированном вале, он может сломаться. И не факт, что при этом рулевой вал начнет свободно вращаться. Так что если замок сломается при зафиксированном руле, ни в коем случае не нужно пытаться решить вопрос силой. Уж лучше потратить немного времени, разобрать его и починить.
Может случиться и так, что из-за износа стержня или ослабевания его пружины рулевой вал перестанет фиксироваться в положении «III». Такая поломка не носит критического характера, разве что угнать машину станет немного легче.
Запорный стержень также может сломаться
Неисправность контактной группы
Проблемы с группой контактов встречаются достаточно часто. Обычно, причиной ее неисправности является пригорание, окисление или износ самих контактов, а также их выводов, к которым присоединяются провода. Признаками того, что контактная группа вышла из строя, являются:
- отсутствие признаков работы контрольно-измерительных приборов, ламп освещения, световой сигнализации, двигателей вентилятора отопителя и омывателя ветрового стекла, когда ключ находится в положении «I»;
- отсутствие реакции стартера при перемещении ключа в положение «II»;
- постоянная подача напряжения в бортовую сеть автомобиля независимо от положения ключа (зажигание не выключается).
Справиться с подобными неисправностями можно двумя способами: ремонтом группы контактов, или ее заменой. В том случае, если контакты просто окислились или немного подгорели, их можно зачистить, после чего замок снова заработает в штатном режиме. Если же они выгорели капитально, или износились так, что не могут выполнять своих функций, контактную группу нужно заменить.
Если контакты подгорели или окислились незначительно, их можно зачистить
Распиновка замка ВАЗ-2108, ВАЗ-2109, ВАЗ-21099
Цоколёвка по старому типу
Распиновка замка зажигания ВАЗ-2109 с разгрузочным реле:
- приходит +12В вположении I, II, III (стоянка)
- приходит +12В вположении I, II, III (стоянка)
- приходит +12В вположении III (стоянка)
- положение I,уходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
- положение I, уходит +12В на стартер (контакт 50);
- положение I, уходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
- приходит +12В от АКБ (контакт 30);
- приходит +12В постоянно.
Цоколёвка по новому типу
Распиновка замка зажигания ВАЗ-2109 нового образца:
- приходит +12В постоянно
- приходит +12В постоянно
- приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
- приходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
- положение I, уходит +12В на стартер (контакт 50);
- приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
- приходит +12В от АКБ (контакт 30);
- приходит +12В постоянно.
Замена замка зажигания на ВАЗ 2107 карбюраторной и инжекторной машины идентична.
Схема замка зажигания с указанием компонентов представлена на фото:
В состав замка зажигания входят:
- Блокирующий элемент вала рулевого управления.
- Корпусная деталь.
- Ответная часть для установки поводка от личинки.
- Диск контактной группы.
- Втулка контактной части.
- Внешняя часть с пинами для подключения. Буквой «а» обозначен сигнальный выступ, используемый для корректной установки контактной группы.
Демонтаж замка зажигания
Снятие выполняется по следующим шагам:
- Отключить питание бортовой сети автомобиля путём снятия клеммы батареи.
- Установить ключ в скважину и провернуть до положения «0» (головка расположена горизонтально).
- Открутить точки фиксации пластикового кожуха рулевой колонки. Половины кожуха соединены между собой и приборной панелью при помощи пяти винтов.
- Выкрутить два винта фиксации корпуса замка. Точки крепления размещены по бокам корпуса.
- Утопить фиксатор через отверстие в корпусе. Для этого используется длинное тонкое шило или отвёртка. Отжав фиксатор, вытянуть замок со штатного места на себя.
- Отключить штекер или отдельные провода от замка. Далее можно приступить к установке новой детали или дальнейшей замене контактов в старом замке.
Перед снятием проводки с замка зажигания ВАЗ 2107 рекомендуется убедиться в использовании стандартной изоляции. Это необходимо сделать, поскольку провода могут заменяться при ремонтах электрооборудования.
Фотогалерея
Проверка и замена контактной группы
Чтобы поменять контакты в замке необходимо:
- Вынуть пружинное кольцо, фиксирующее группу в корпусе замка. Кольцо поддевается тонкой отвёрткой.
- Демонтировать контакты из замка.
- Установить новую группу. При соединении требуется обеспечить совпадение паза, выполненного на контактной группе, со поворотным штоком на секретной части замка. Корпус контактной части должен войти выступом в прорезь корпуса.
При замене контактов следует учитывать число пинов на детали. Поставляемые в запасные части элементы имеют шесть точек подключения проводки. До 1986 года на автомобили ВАЗ 2107 устанавливалась группа с семью контактами. Вместо одного пина 15 использован 15/1 и дополнительный 15/2. Для подключения нового замка к такому автомобилю требуется соединить провода 15/1 и 15/2 в одну ветвь.
Установка и подключение нового замка
Установка нового или отремонтированного замка производится в такой последовательности:
- Вставить ключ в положение «0».
- Утопить фиксатор блокировки и вставить деталь в направляющий корпус.
- Установить провода при помощи разъёмов или штатного штекера (подключение ведётся в соответствии с цветом изоляции).
- Установить на место винты крепления.
- Смонтировать защитный кожух.
- Надеть клемму на батарею и протестировать работу устройства.
При подключении замка зажигания на ВАЗ 2107 необходимо точно следовать электрической схеме. Ошибка при подсоединении приведёт к короткому замыканию и повреждению электрооборудования.
Приобретаем необходимые материалы
Для того, чтобы двери вашего автомобиля не закрывались больше с грохотом и скрежетом, мы установим на него бесшумные замки. Для этого приобретаем необходимый комплект в количестве двух штук. В каждой коробке по два замка.
Ну и второй набор, который нам понадобится — комплект центрального замка. В универсальный набор по традиции входят четыре мотора, блок управления, все нужные провода и несколько планок.
После покупки главных составляющих предстоящей работы, подготавливаем необходимый инструмент:
- Дрель и различные сверла;
- Молоток;
- Отвертки, крестовые и шестигранные, шуруповерт;
- Дополнительные провода;
- Защитные трубки для проводки;
- Ну и еще кое-что по мелочи: ножик, клей, спирт и т.д.
Устанавливаем бесшумные замки
Первым этапом в работе является монтаж новых и демонтаж старых замков. Для того, чтобы вам не пришлось снимать обшивку с дверей, этот процесс нужно выполнять внимательно и аккуратно.
Для начала откручивайте болты поочередно, чтобы не уронить внутренний замок. Точно так же, в обратной последовательности привинчиваете новые бесшумные.
Второй момент — замена старого болта, который держит ваш замок на новый.
Такую схему мы применяем ко всем оставшимся дверям. Закончив с монтажом, выполняем проверку. Если возникли какие-то проблемы, например, дверь плохо закрылась, то попробуйте утопить замок поглубже. Хотя, выбрав вариант бесшумных замков без «флажка», таких ситуаций возникнуть не должно.
