Обслуживание автомобиля кроется не только в проверке уровней жидкостей, их замене, регулярной установке новых фильтров и тому подобного. Нужна еще и комплексная диагностика абсолютно всех агрегатов и систем, включая выхлопной тракт. Система выпуска оказывает влияние не только на громкость работы машины и ее экологичность. Ее работа сказывается также на уровне вибраций и тяговых характеристиках.

В основном к повреждениям элементов автомобильного выхлопа приводят температурные и механические воздействия, но и химические факторы нельзя сбрасывать со счетов. В поездке по бездорожью автомобиль может зацепиться частями выхлопной системы за неровности. В результате что-нибудь помнется или пробьется. Зимой даже в городе можно зацепить низким днищем неубранный и заледенелый сугроб. В результате повреждаются отдельные части системы – глушитель, например, гофра и т.п. В таком случае нужен ремонт выхлопной системы автомобиля. Замена гофры глушителя также входит в это понятие.

Сколько стоит замена гофры глушителя? Замена гофры обойдется вам в сумму от 500 до 2000 рублей в автосервисе. Самостоятельное же вмешательство без профессионального инструмента может привести к необходимости замены катализатора стоимостью 500-1000$.

Давайте посмотрим, зачем нужна гофра глушителя, и что она собой представляет. Другое название гофры – сильфон. Элемент обычно можно найти после катализатора. Гофра призвана снижать вибрации, всегда имеющие место при выхлопе. Без гофры весь резонанс передавался бы прямо на автомобильный кузов. В принципе, гофра спасает абсолютно все детали выхлопной системы от поломок и повреждений, предотвращая ускоренный износ всей ВС во время такта выхлопа. Мотор благодаря гофре получает некоторую степень свободы для небольших перемещений в продольном направлении. Гофра глушителя – это эластичное звено, обеспечивающее автомобилю комфортную работу.

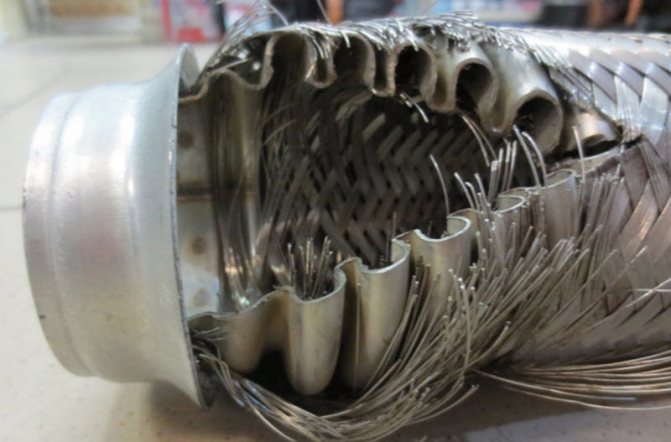

Гофра глушителя состоит из трех слоев:

1. Внешняя гофрированная труба – гарантирует системе выпуска защиту от моторных колебаний.
2. Внешняя защита гофрированной трубы – это нержавеющая стальная оплетка трубы, играющая роль усилителя. Она не дает гофре чрезмерно растягиваться и ломаться.
3. Внутренняя защита гофрированной трубы – это тоже нержавеющая оплетка (Innerbraid). Главная задача такой оплетки – уберечь гофру (ее два предыдущих слоя) от термовоздействия выхлопных газов. Также с помощью внутреннего слоя газы внутри гофры распределяются равномерно.
   Второй слой внутренней защиты – это пластины из стали-нержавейки, сцепленные меж собой (Interlock). Они обеспечивают еще больший уровень защиты от термических воздействия и колебаний.

Ремонт гофры глушителя, как правило, нужен в следующих случаях:

1. Произошел наезд на препятствие, которое торчало выше клиренса автомобиля.
2. Гофра пережила огромное количество циклов нагрева/охлаждения.

Периодичность замены гофры либо ее ремонта ключевым образом зависит от степени ее повреждения.

Следует учесть, что гофра может иметь как трехслойную, так и двухслойную конструкцию. Она в системе выхлопа может быть и не одна. Чаще всего две гофры встречается у автомобилей с V-образными 6-цилиндровыми агрегатами.

Как правильно произвести ремонт гофры глушителя: конструкция и принцип работы

На сегодняшний день известно несколько конструкций гофр. Самые распространенные среди них двухслойные и трехслойные. Еще есть однослойные варианты, но их рассматривать нет смысла ввиду крайне малой распространенности.

Двухслойные гофры имеют два рабочих слоя. Наружный слой изготавливается из переплетенных прядей проволоки плоского профиля. Проволока имеет высокие показатели жаростойкости и коррозионной стойкости. Также она легирована добавками, увеличивающими сопротивление усталостному разрушению.

Внутренний слой выполнен из гофрированной металлической трубы. Второе название этого элемента – сильфон. Также изготавливается из жаростойкой нержавеющей стали. Обладает способностью к изменению своих линейных размеров без разрушения благодаря складкам металла. Главная и единственная функция – пропуск выхлопных газов.

В трехслойных вариантах этих устройств имеется дополнительный внутренний слой. Он бывает двух видов: проволочная оплетка и металлические пластины. Проволочная оплетка выполнена по аналогии с наружным слоем. Иногда закрепляется только с одной стороны и не выполняет поддерживающей функции, а лишь защищает сильфон. Это делается ввиду склонности внутреннего слоя к сужению в центральной части, что ведет к уменьшению пропускной способности. Металлические пластины из нержавеющей стали выполняют только защитную функцию.

С двух сторон имеются фланцы. Они являются связующими звеньями с остальными элементами выпускной системы, а также соединяют все три слоя и закрепляют их. Главными свойствами фланцев является прочность металла и хорошая свариваемость.

Гофра предназначена для гашения колебаний выпускной системы. Главным источником этих колебаний является двигатель, который, будучи закрепленным на резиновых подушках, в процессе своей работы совершает циклические малоамплитудные перемещения. Также задняя часть выпускной системы, которая в большинстве случаев крепится через резиновые подвесы, при наезде автомобиля на неровности дороги совершает перемещения.

Замена гофры глушителя

Гофры выхлопных систем. Обзор и сравнение.

Замена гофры глушителя за 1 минуту

Замена гофры выхлопной трубы: нюансы и последовательность работ

Гофра устанавливается в передней части выпускной системы. Как правило, вживляется в приемную трубу или идет отдельным фрагментом.

Перед тем как поставить гофру на глушитель, проводится оценка, возможно ли вырезать старый элемент без демонтажа всей системы выпуска. Способ замены «на месте» привлекателен тем, что здесь экономятся средства на прокладках, которые почти всегда одноразовые, и крепежных элементах, которые редко сохраняются. Иногда такой вид ремонта является оправданным не из-за доступности, а по причине обильного коррозионного разрушения крепежей. Проще вырезать гофру на месте, чем потом высверливать обломанные шпильки.

Иногда гофра находится в недоступном для резочного инструмента месте. Тогда выполняется демонтаж участка выпускной системы, и уже на стенде делается замена.

В общем случае подбирается гофра необходимого диаметра. Делается разметка на участке трубы, где она установлена. Производится вырезание поврежденной гофры. Края трубы зачищаются. Прихватывается сваркой новая запчасть. После выполняется тщательная обварка по всему периметру. Место сварных швов покрывается краской.

Иногда в наш автосервис обращаются за услугой владельцы автомобилей, на которых гофра не предусмотрена конструкцией. В основном, это модели более ранних лет. Установка гасителя колебаний скажется благоприятно на состоянии выпускной системы. К тому же часто автовладельцами отмечается факт уменьшения шумовой нагрузки на высоких оборотах.

Изначально осматривается система выпуска, и определяется оптимальное место для установки. Далее вырезается часть трубы и вваривается гофра.

После производства работ выдается гарантия.

Не ремонтная гофра на глушитель: почему и когда требуется замена гофры выпускного коллектора

Существует несколько основных факторов, по которым можно определить, что требуется замена гофры.

1. Вибрация двигателя. Является учитываемым фактором при проектировании. Однако амплитуда этих колебаний зачастую выходит за рамки проектных значений. Причиной этому может явиться нарушение работы двигателя или разрушение подушек под ним.
2. Высокая температура и давление выхлопных газов. Несмотря на хорошие показатели сопротивления температурному разрушению, высокая температура оказывает свое воздействие. Даже жаростойкие стали со временем поддаются окислению. Дополнительно усугубляет ситуацию пульсирующее давление. При первой же возможности в слабом месте давление продавит выеденный окислительными процессами металл.
3. Агрессивное химическое воздействие окружающей среды и выхлопных газов. Этот фактор оказывает наибольшее влияние зимой, когда дороги посыпают солевыми составами. Выхлопные газы имеют в своем составе химически активные соединения, которые постепенно разрушают структуру металла.
4. Разовое механическое воздействие. Как правило, следствие эксплуатационных ошибок. Наезд на препятствие или парковка задним ходом с ударом в выхлопную трубу может смять или надорвать гофру.

Под воздействием этих факторов или от естественного износа гофра теряет свои функции. Основными неисправностями являются:

• прогар сильфона с нарушением герметичности выпускного тракта;
• обрыв оплеточного слоя с разрушением сильфона или без;
• прогары в области сварного шва.

Как влияет гофра глушителя на работу двигателя

Строго говоря, данное соединение давно уже гофрой не является. Гофрирование создаётся на листовом металле для придания ему анизотропных свойств, то есть повышения жёсткости в одном направлении прикладывания силы и понижения в другом.

В современном автомобиле гофры (сильфоны) в чистом виде в выхлопной системе уже не используются. Здесь ставят плетёные вваренные вставки, по инерции называемые гофрами. Но в некоторых из них действительно есть элементы, действующие по принципу гофрирования.

Появление подобных устройств позволяет решить ряд проблем:

• гибкая вставка существенно уменьшает динамические нагрузки на выпускной тракт, сокращается вероятность появления трещин;
• гофра позволяет некоторое смещение приёмного и выходного фланцев в пространстве, осевое. радиальное и угловое, что снижает требования к точности изготовления крупногабаритных деталей, а следовательно и их стоимость;
• изменение положения двигателя, как в результате вибраций или реактивных моментов, так и долговременное, при износе упругих креплений, компенсируется деформацией гибкого соединения, не вызывая дальнейших разрушений.

Исправная гибкая муфта оказывает исключительно положительное влияние на работу двигателя, снижая общую вибронагруженность автомобиля, при этом никак не мешает свободному выходу отработавших газов.

Неприятности начинаются по мере износа и разрушения гофры;

• возрастает сопротивление на выхлопе из-за появления посторонних деталей в потоке;
• увеличивается внешний шум, прогоревшая или порвавшаяся муфта пропускает газ наружу до глушителя и резонатора;
• искажается структура крепления деталей выпускного тракта, они могут начать задевать за дорогу и ломаться.

Гибкие муфты достаточно надёжны, что определяется особенностями их конструкции.

Замена гофры на выхлопной трубе: последствия

Есть несколько основных последствий поврежденной гофры.

1. Полный обрыв выпускного тракта. На некоторых автомобилях подобная поломка приведет к аварии, так как гофра одновременно с исполнением свое прямой функции еще и поддерживает выпускную магистраль.
2. Увеличенная шумовая нагрузка, которая не только является отвлекающим фактором, но и может быть причиной аварии. Водитель теряет способность звукового контроля дорожной обстановки из-за рева двигателя.
3. Проникновение выхлопных газов в салон автомобиля. Этот фактор является не только неприятным, но и опасным. В выхлопных газах содержится большое количество химических соединений, которые оказывают раздражающее воздействие на слизистую оболочку глаза, что снижает концентрацию водителя и возможность полноценного обзора дорожной обстановки. Также некоторые вещества, такие как угарный газ, могут при достижении определенной концентрации в организме привести к потере сознания. Усугубляется этот фактор, когда гофра установлена перед каталитическим нейтрализатором или если катализатор был удален.

Причины поломок, сгорания

Гофра выходит из строя раньше, чем другие детали. Камни, кочки, бордюры и т.д. могут зацепить гофру и порвать ее.

Кроме внешних воздействий, гофра повреждается из-за сильной вибрации двигателя. ДВС начинает сильно вибрировать в результате троения (когда не работает один цилиндр) или крепление двигателя ослабли и он имеет повышенную амплитуду во время работы. Из-за сильной вибрации на гофру действует большая сила на растяжение.

Кроме механических воздействий, на гофру действуют физико-химические воздействия. В конструкции автомобиля есть еще катализатор, который следит за тем выхлопными газами. Если катализатор засорился, то горячие газы СО2 начинают скапливаться и дырявят гофру.

Если повредилась оплетка гофры, то следует менять всю гофру. Гофра глушителя — это одноразовая деталь, расходный материал.

Материал гофры для глушителя — высоколегированная нержавеющая сталь.

Разновидности гофр

Для того, чтобы виброкомпенсатор служил долго, он должен обладать двумя основными характеристиками:

• эластичностью (выражается в оптимальном сочетании герметичности гофрированного материала, плотности оплётки и качестве натяжения цилиндрической части);
• длительным рабочим ресурсом (зависит в основном от качества использованного материала).

В автомобилестроении применяют виброкомпенсаторы двух типов. Подбирая деталь взамен пришедшей в негодность, следует в обязательном порядке уяснить, какой тип гофры был установлен на данной модели авто:

1. Вертикально устанавливаемая гофра.
   Виброкомпенсатор монтируется под выпускающим коллектором выхлопной системы автомобиля. Во время функционирования двигателя она деформируется на выпрямление и сжатие. Длина такого виброкомпенсатора меньше 15 см, а по внутреннему диаметру он не превышает 6,5 см.

• Горизонтально устанавливаемая гофра.
  Данный вид виброкомпенсатора преимущественно деформируется на изгиб. Деталь крепится после 1-го колена трубы-приёмника, считая от двигателя. При том же диаметре в 6,5 см длина гофры этого вида достигает 40 см.

Правильный подбор

Чтобы гофра глушителя надежным образом защищала выхлопную систему автомобиля, а заодно и кузов, необходимо знать некоторые ее особенности. Это поможет выбрать оптимальный вариант и при этом не переплачивать.

Прежде чем отправиться в магазин автозапчастей, нужно определить тип старого элемента. Обычно он располагается в двух положениях:

• горизонтально;
• вертикально.

В горизонтальном положении гофру можно заметить, если смотреть со стороны силового агрегата, то после первого же изгиба приемной трубы. В этом случае под нагрузкой она изгибается. Что касается длины, то она может доходить до 400 мм при диаметре 65 мм. Выбирая новую деталь, нужно ориентироваться на размеры старой.

В вертикальном положении гофра под воздействием нагрузки от работы двигателя сначала сжимается, потом выпрямляется. Обычно такие элементы отличаются усиленной конструкцией. При этом габариты ограничены: по длине не более 150 мм, а внутренний диаметр – 65 мм. При выборе этой детали, важно учесть каким образом приварена старая гофра.

Видео — замена гофры глушителя на Опель Зафира:

Замена гофры глушителя

Любой вид эластичного элемента ставится на трубу выхлопной системы методом внахлест. Главное, учесть следующий нюанс: при отсутствии возможности убрать сварные швы, исключая повреждение трубы выхлопной системы, следует выбрать гофру той же длины, что и старая деталь. Если же их можно срезать, то гофру нужно подбирать на 20 или 30 мм длиннее.

Помимо двух главных критериев выбора гофры (длина, внутренний диаметр), важно также учитывать ее качество, которое всегда зависит от производителя. Распространенными брендами на автомобильном рынке являются немецкая компания Ehler и итальянский производитель Hydra. Стоимость деталей может варьироваться от 800 до 1500 рублей. Есть варианты и дешевле, однако при желании сэкономить стоит помнить, что не всегда оно оправдано.

Наиболее популярные производители

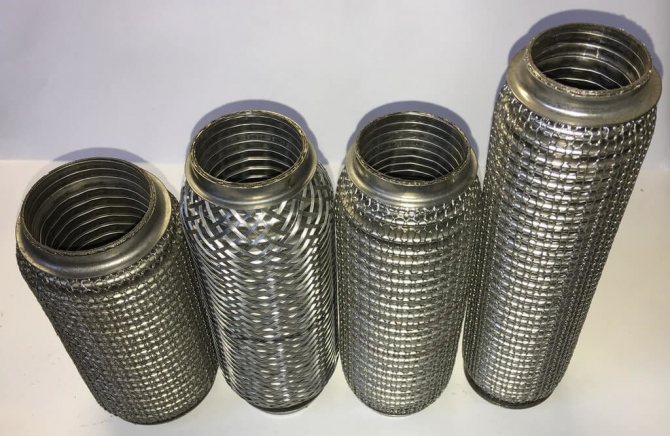

На рынке можно встретить три разновидности гофр:

однослойная, состоящая из металлорукава и наружной оплётки;

двухслойная, состоящая из металлорукава, наружной и внутренней оплётки;

трёхслойная (наиболее востребованная) – гофрированный двухслойный металлорукав, дополнительный вальцованный внутренний рукав и наружная оплётка.

Если подходить к выбору гофры с позиции востребованности производителя, можно выделить три основные фирмы, чья продукция присутствует на наших авторынках:

Hydra

Немецкий производитель, предлагающий максимально долговечные виброкомпенсаторы, характеризующиеся высоким качеством гашения резонансных колебаний.

Деталь отличается высоким уровнем эластичности, что обеспечивает плавную деформацию по любому вектору направления. Данная гофра часто применяется на автомобилях немецкого производства и на «корейцах» с двигателем V-образного типа.

Interlock

Польская фирма со сборочными цехами в КНР. Производит трёхслойные высококачественные гофры, способные защитить выхлопную систему даже от резких рывков. Деталь отличается хорошим запасом прочности и долгим эксплуатационным сроком.

Материал – нержавеющая сталь, плохо поддающаяся компрессии.

Отлично подходит для автомобилей с рядным количеством цилиндров.

Innerbraid

По сути, гофры производства Innerbra >

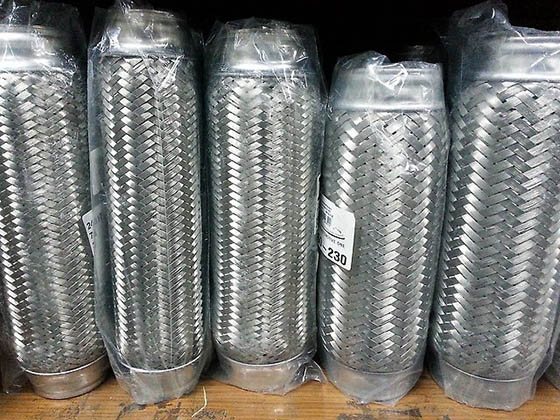

Выбор в автомагазине — на что обратить внимание

Если возникает необходимость приобрести гофру в автомагазине, где нет продукции зарекомендовавших себя производителей, придётся выбирать на основе осмотра и анализа предлагаемого ассортимента. Большинство гофр на отечественный рынок поступают из Китая. Впрочем, это не значит, что все они непременно плохого качества – различные китайские производители предлагают очень разные по характеристикам детали.

Большинство гофр по своему строению похожи и подразделяются только на два типа: не усиленные и усиленные.

Внутри усиленных гофр проходит так называемый шланг усиления, который несколько продлевает срок службы детали. При этом, если усиленная гофра изготовлена из стали низкого качества, шланг усиления ей не очень поможет.

Большой разброс качества используемой стали можно объяснить тем, что на производстве для изготовления гофры одной и той же конфигурации нет нужды проводить перенастройку станков, а покупатель на дешёвую деталь всё равно найдётся, в отличие от того, кто готов выложить кругленькую сумму за гофру самого высокого качества.

Как выбрать деталь, изготовленную из качественной стали? Следует обратить внимание на следующие характеристики:

• чем тяжелее гофра, тем качественнее материал её изготовления;
• хорошая сталь демонстрирует «благородный» блеск — чем хуже сталь, тем более матовой она будет;
• у гофры должны быть толстые оконечные кольца (колпачки) – они хорошо варятся и долго держат;
• оплётка детали должна быть максимально плотной – это обеспечит лучшее сопротивление нагрузке.

Говоря о плотности оплётки, следует отдельно упомянуть особый класс гофр – «мягкие» гофры для авто премиум-класса.

Они могут быть применены на машинах марок Audi, ВМW, Меrсedes. Если изначально на модели была установлен виброкомпенсатор «мягкого» типа, не стоит пытаться найти ему «жёсткую» замену – она прослужит недолго. Причина данной ситуации — в конструктивных особенностях выхлопной системы определённых моделей перечисленных марок.

Средний срок жизни качественной гофры – 8-10 лет. Подделка или просто некачественная деталь прослужит максимум 2-3 года.

Длина имеет значение!

Гофра любого вида ставится с нахлёстом на трубу. Причина такого конструктивного решения – в том, чтобы обеспечить целостную сохранность всех участков трубы, выходящих в патрубки, в тот момент, когда срезается сварочный шов.

Если всё-таки «чисто» срезать старый виброкомпенсатор по какой-либо причине не получится, нужно выбирать гофру, которая будет на два-три сантиметра длиннее старой. При этом важно проверить, может ли новая, более длинная гофра поместиться в приёмную трубу.

Порядок выполнения работ при замене виброкомпенсатора

Cнятие вышедшей из строя гофры

Перед началом работ следует на всякий случай запастись новыми уплотнительными резинками, которые будут установлены на глушителе, и крепящим кронштейном, который будет удерживать принимающую трубу на кузовной части авто (если такой кронштейн используется в конструкции). Кроме того, вам потребуются уплотнители или прокладки, которые ставятся под выпускающий коллектор выхлопов двигателя.

Скрутите со шпилек выпускного коллектора гайки. Также скрутите гайки с противоположной стороны принимающей трубы. Снимите освободившуюся деталь.

Старый виброкомпенсатор следует удалить, срезав его при помощи пилы-болгарки.

Важно сделать это так, чтобы в результате ваших действий не нарушалась целостность фланца и самой приёмной трубы. Постарайтесь крайне аккуратно удалить только сварочный шов, не затронув остальное.

Если по какой-то причине удалить вышедший из строя виброкомпенсатор болгаркой не получается, попробуйте решить проблему, применив зубило: с его помощью можно сбить старую сварку. Не забывайте о том, что эту операцию следует выполнять с осторожностью.

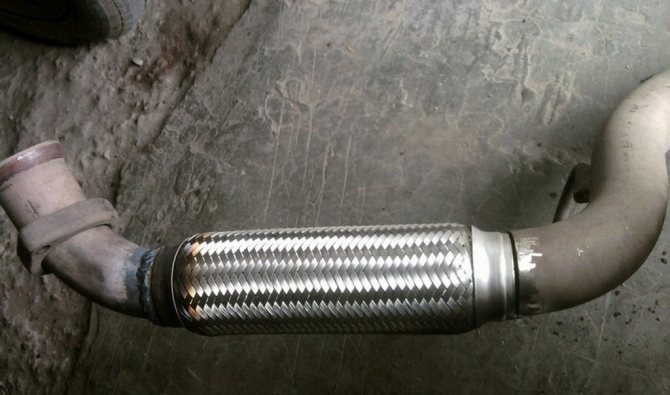

Монтирование новой детали

После того, как старый виброкомпенсатор демонтирован с автомобиля, обе части трубы-приёмника нужно смонтировать на место и установить новые резинки на глушителе.

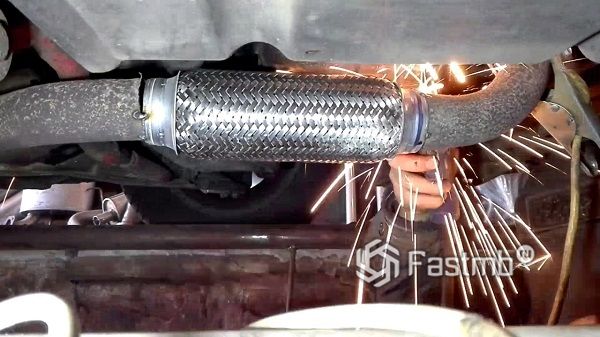

Когда части трубы-приёмника закреплены, прихватите новую гофру точечной сваркой и снимите приёмную.

Закреплённую гофру можно обварить по всему диаметру соединения. Приваривать необходимо таким образом, чтобы состоящие из двух надетых друг на друга колец патрубки оказались связаны между собой своими кольцами. При этом наружное кольцо будет держать внешнюю оплётку из металла, которая защищает деталь от наружных повреждений.

Когда сварочные работы завершены, остаётся вернуть приёмную трубу с новыми кольцами и прокладками на её место и надеть поверх неё кронштейн.

Зачастую в СТО можно услышать, что самостоятельно установленная гофра долго не служит, но на самом деле причина – только в качестве самой гофры или в возможном несоблюдении технологии и последовательности операций. Если выполнить всю работу аккуратно, самостоятельно установленная гофра прослужит не меньше, чем деталь, которую установили в СТО.

Видео про замену гофры глушителя:

Ремонт и замена гофры глушителя – это часть основных услуг, которые оказывают практически все СТО. В реальности ремонт гофры глушителя является его заменой, так как деталь нет смысла восстанавливать. В процессе длительного использования элемент прогорает, его восстановление неэффективно и трудоёмко. Имеет смысл только временный ремонт. Нечасто диагностируется нарушение целостности гофры из-за повреждений, способ решения проблемы – это замена. Менять деталь несложно, сварочная установка желательна, но необязательна.

Гофра глушителя – что это такое

Гофра в глушителе является важнейшим элементом для выведения отработанных газов из системы сгорания. Имеет вид гофрированного гибкого элемента, в основе используется легированная сталь, а поверх устанавливается металлическая сетка.

Гофра в глушителе является важнейшим элементом для выведения отработанных газов из системы сгорания

Многие замечали, что при старте двигателя появляется дребезжание силовой установки, которая передаёт вибрацию на глушитель. Подобные влияния способны серьёзно нарушить целостность системы для отвода газов. Глушитель меньше подвержен износу, если установить гофру, она гасит вибрационные удары и предохраняет глушитель.

На большинстве автомобилей современного производства устанавливается гофра, она выполняет функцию эластичного соединения между силовой установкой и системой для выпуска газов.

Ремонт глушителя и замена гофры чаще всего проводится при выходе из строя элементов или во время регулярного технического обслуживания, если процент износа не позволяет эксплуатировать авто до следующего осмотра. Иногда «глушак» на своё авто устанавливают для тюнинга.

Необходимость установки гофры глушителя для автомобиля

Установка гибкого элемента объясняется следующими факторами:

• во время работы двигателя образовываются вибрации, воздействующие на систему выхлопа (гофра предназначена для снижения таких вибрации);
• такой элемент предотвращает возможность возникновения детонации;
• устройство обеспечивает снижение технологических нагрузок, что предотвращает поломку выхлопной трубы.

Эластичная гофра устанавливается на месте, где образуются повышенные вибрационные воздействия. Подбор гофры глушителя по марке автомобиля можно сделать на специализированном сайте по продаже гофры для глушителей автомобиля.

Особенности устройства гофры глушителя

Существуют разнообразные вариации конструкции гофры. Отличия объясняются разным наличием слоёв (два или три) и разновидностей оплётки (одинарная или усиленная двойная). Чем больше показатели таких параметров, тем лучше гофра функционирует и более длительное время работает.

При нарушении её целостности не исключено попадание отработанных газов в салон автомобиля. Также компенсирующий элемент устроен так, что при поломке такого рода возникает перегрев глушителя. Это способствует нарушению работы выхлопной трубы.

Функции гофры глушителя

Главными назначениями данного элемента являются:

• обеспечение соединения между элементами выхлопной системы машины;
• подавление колебаний, образующихся при старте;
• компенсация вибраций, сопровождающих работу двигателя.

Причины поломки гофро-элемента глушителя автомобиля

Высоколегированная сталь является материалом, из которого изготавливается гибкий элемент глушителя. Он обеспечивает прочность и длительное время эксплуатации изделия. Однако даже использование такого материала не спасает его от поломок.

Существует множество причин образования повреждений компенсатора вибраций. В отличие от остальных комплектующих выхлопной системы на гофру приходится наибольшая нагрузка. Гибкий элемент устроен таким образом, что при попадании на препятствие могут возникнуть различные механические поломки.

Также поломки возможны из-за наличия особых присадок в горючем, по причине чего повышается показатель детонации. Одной из самых распространенных причин разрывов и повреждений этого элемента является неисправность катализатора. Чаще его всего поломка происходит из-за забитого катализатора. Это объясняется тем, что отработанным газам перекрывается выход.

Затем происходит повышение давления, что влечет за собой разрыв гофры. Поломка катализатора может стать причиной таких повреждений выхлопной системы автомобиля: появление трещин в коллекторе, прогар прокладок или приемной трубы. В случае, когда гибкий элемент расположен перед катализатором, происходит выход из строя гофры.

Таким образом, можно выделить следующие основные причины повреждения гофры глушителя:

• поломки механического вида;
• ударные нагрузки;
• изнашивание резинок крепления выхлопной трубы;
• плохое состояние подушек двигателя;
• наличие соли и реагентов на дороге;
• присадки в топливе;
• поломки катализатора.

Признаки повреждения компенсатора вибрации

При появлении резкого шума во время работы автомобиля стоит обратить внимание на целостность гофры. Такой шум обычно возникает под капотом или в передней части авто. Серьёзное повреждение компенсационного элемента может сопровождаться оглушающим звуком.

Также заметным признаком его поломки является возникновение в салоне машины едкого запаха отработанных газов.Стоит учитывать, что утечка в выхлопе влечет неисправность функционирования датчика кислорода. Особенно это заметно в современных моделях. Такой признак проявляется в уменьшении мощности машины. Чтобы избежать разрыв выхлопной трубы, необходима срочная замена компенсатора вибрации.

Особенности ремонта гофры глушителя автомобиля

Эластичная гофра устроена таким образом, что при поломке её или разрыве ремонт не предполагается. Необходима только полная замена гибкого элемента. При возникновении признаков повреждения гофро-элемента нужно, в первую очередь, посмотреть на состояние катализатора. Так как его выход из строя влечёт появление повреждений гофры.

К выбору сервиса для ремонта необходимо подойти ответственно. Установка нового элемента будет более выгодным вложение, чем замена всей выхлопной системы. Варианты изделия зависят от их стоимости. Экономия на покупке компенсатора вибрации, не самый лучший выход. Так как дешёвый товар не сможет работать долго. Лучше отдать предпочтение более опытному мастеру. Очень важно при замене не прожечь и не прокалить элемент.

Для чего нужна гофра

Узел является вспомогательной частью автомобиля, выполняющей роль эластичного связующего звена. Без него комфортабельность транспорта сильно пострадает, так как не сможет соответствовать даже базовым условиям надёжности. Установка происходит на выпускной трубопровод и приёмную часть трубы глушителя. Исключения встречаются, иногда устанавливают первое соединение сразу за выпускным коллектором, а второе после катализатора.

Расположение и функции детали нередко приводят к необходимости преждевременных работ с элементом. Износ происходит из-за ударов подвеской о большие препятствия, цепляние днищем земли или исчерпание ресурсов (количества циклов нагрева и остывания). Регулярность замены зависит от условий эксплуатации и качества оплётки, лучше покупать с 2-3 слоями.

Гофра является вспомогательной частью автомобиля

Роль и функции гофры:

• борьба с вибрациями, передающимися от двигателя к глушителю;
• облегчение продольных перемещений силового агрегата в моторной нише;
• защита от преждевременного разрушения компонентов выпускной системы.

Стоимость замены гофры глушителя напрямую зависит от марки автомобиля и особенностей конструкции. Для четырёхцилиндрового мотора с рядным расположением поршней потребуется 1 гофра, а для V-образного двигателя с 6 цилиндрами – 2.

Для чего нужна гофра на глушителе

Гофра в выхлопной автомобильной системе является предохранителем, который не передает от работающего мотора вибрации из-за своей гибкости. Благодаря гофре, не трясется и не портится остальная часть выхлопных труб, идущих за ней. Замена гофры дешевле обходится, чем ремонтировать всю систему.

Наличие гофры никак не влияет на внешний вид. Поэтому тюнингуют установкой гофры для защиты труб от перегрева.

Плюсы гофры:

• гибкость;
• сжатие;
• растяжение.

Для проведения визуального осмотра, рекомендуется 2 раза в год ставить машину на яму или на эстакаду и осматривать днище кузова и всех деталей.

Гофра с двойной оплеткой

Для автомобилей с бензиновыми ДВС подходят гофры с двойной оплеткой. Внутренний слой проволочной обмотки защищает от механических повреждений. Наружный слой обмотки защищает от разрыва при сильном сжатии гофры. Внешняя оплетка намного прочнее.

Гофра с тройной оплеткой

Такая гофра, имеющая 3 слоя обмотки прочнее за счет промежуточного слоя. Обеспечивает высокую прочность и жесткость изделия. Эту гофру устанавливают и на дизельные, и на бензиновые двигатели. К тому же, для ДВС с большим пробегом, больше 100 тыс. км. гофра с тройной обмоткой наилучший вариант.

Классификация трехслойной гофры по видам:

1. Interlock (англ.: inter
   — внутри,
   lock
   — блокировка). Это значит, что внутренний слой сделан из стальной пластины в виде гибкого рукава.
2. Innerbraid (англ.: inner
   — внутренний,
   braid
   — оплетка). Это значит, что внутренний слой сделан из обмотки стальной проволокой.

Первый вариант, Interlock гофра имеет больший ресурс. Второй вариант, который с оплеткой, стоит дешевле и имеет меньший ресурс. К тому же, есть отзывы, что внутренняя оплетка рвется и дребежжит, что раздражает.

Последствия повреждения гофры

Если гофра будет повреждена, начнётся утечка газов ещё до поступления в катализатор и резонатор, то есть абсолютно неочищенные вещества попадут в воздух. Загрязнение атмосферы усиливается многократно, при длительном нахождении рядом можно ощутить ухудшение самочувствия.

Большей проблемой является проникновение газов в салон авто, ездить на такой машине никто не захочет. Гофра располагается немного ниже двигателя с отступом к центру автомобиля. Поблизости с агрегатом располагаются воздухозаборные каналы, через которые газы наверняка попадут в салон. Отравление вряд ли наступит, но комфорт значительно снизится. Если сбой случился по дороге, рекомендуется выполнить временный ремонт гофры глушителя на ближайшей станции, для чего потребуется сварка.

Высокотемпературный герметик как временное решение

Такой ремонт гофры глушителя используется, если нет новой детали. Работа производится в следующей последовательности:

• гофра покрывается слоем герметика;
• из жести вырезается полоса шириной равной длине виброгасителя и в несколько слоёв наворачивается поверх герметика;
• затем с краёв и в центре её крепят хомутами;
• через сутки, необходимых для застывания герметика, можно ездить как прежде.

Ремонт гофры глушителя герметиком — временное решение

Рекомендуем: Почему не заводится или плохо заводится дизельный двигатель?

Гофра, отремонтированная этим способом, продержится не более месяца. Некоторые автовладельцы просто замазывают повреждённое место герметиком, не оборачивая жестью. В этом случае возможность пользоваться автомобилем сокращается до двух дней.

Какие причины?

Существует немного причин, по которым требуется замена гофры глушителя без сварки: естественный износ материала, пропускание газов или механические повреждения. Привести к подобным состояниям способны такие причины:

• повреждение катализатора. Если он засорится, наступят нарушения терморегуляции, а во время перегрева создаётся повышенное давление в гофре;
• существенный износ подушек амортизаторов на силовом агрегате. Крепежи самого глушителя не в силах обеспечить достаточное перемещение узла;
• деформации из-за ударов о поверхность;
• неправильная установка устройства;
• разрушительное влияние от химических веществ, которыми посыпают дороги зимой;
• использование присадок для повышения октанового числа в бензине.

Замена гофры глушителя своими руками потребуется после предварительной диагностики состояния узла. Изначально определяют выход из строя по наличию шумов при движении. Если элемент полностью разрушен, есть риск появления сильного оглушающего звука. Косвенным доказательством, что нужна замена гофро-соединения, является наличие характерного запаха от газов внутри салона.

Причины и признаки неисправности гофры глушителя

Повреждение гофры часто связано с механическим воздействием. Это может быть удар о кочки и камни, а также изнашивание со временем. Другими причинами повреждения становится плохое состояние трансмиссии, изношенная резина в креплениях глушителя, его неправильный монтаж. Реагенты, используемые на дорогах коммунальными службами, разрушают металл. Также действуют присадки в автомобильном топливе.

Основным признаком неисправности сильфона становится непривычный звук во время запуска мотора и при движении. Кроме этого, на неисправность указывают такие признаки:

• снижение мощности движка;
• хлопки и «чихание» авто;
• неустойчивость ритма работающего мотора;
• проникновение выхлопов в салон;
• появление копоти на металлических узлах.

В случае выявления перечисленных выше признаков, необходимо заменить гофру. Есть несколько способов, от выбора которых зависит срок дальнейшей эксплуатации машины.

Выбор подходящей гофры

Замена и продажа гофры на глушитель часто производится на СТО, но можно купить компонент в автомагазине. Если у владельца есть время или желание заниматься ремонтом самостоятельно, изначально следует приобрести гофру. Деталь не унифицированная, она разрабатывается для большинства автомобилей индивидуально. Отличиями являются габариты. Перед поездкой за узлом потребуется уточнить размер элемента, это лучше узнать опытным путём – из ямы. До момента замены стоит восстановить гофру и в течение ближайших дней выполнить работу.

При замерах следует учитывать, что придётся отрезать гофру несколько дальше сварного шва, на котором она фиксируется. Продажа новых элементов проводится с немного уменьшенным диаметром для более прочной фиксации и для лёгкого обваривания. В трубу гофра вставляется на 3 см, это способствует многократной замене элемента на автомобиле без конструкционных изменений.

После замера длины проводится измерение диаметра. Точные цифры можно получить исключительно штангенциркулем. С известными параметрами обращаются в магазин или на рынок.

Какую гофру выбрать для глушителя

Выбор гофры играет важную роль. Можно купить гофру ИНТЕРЛОК, можно ИННЕРБРЕЙД.

Сначала надо демонтировать старую гофру и посмотреть, как она устанавливалась:

• вертикально;
• горизонтально.

Измерить длину и диаметр старой гофры, например, есть длиной 400 мм и диаметром 65 мм.

Вертикальные гофры

Вертикальные гофры прочнее по конструкции, потому что в таком положении гофра испытывает силу на сжатие, потом идет вытягивание.

Размеры вертикально расположенной автомобильной гофры:

• по длине они не больше 40 см;
• по внутреннему диаметру они не больше 6,5 см.

Перед покупкой и выбором новой гофры надо посмотреть также, каким образом старая гофра крепилась, как была сварена.

Любая гибкая деталь при создании соединения ставится внахлест (поверх) трубы выхлопной системы. После снятия старой гофры, если нет возможности срезать старые сварные швы, то надо купить новую гофру такой же длины, как и старая. Если сварные швы можно отрезать, то гофру следует брать подлиннее на длину отрезанного участка.

Выбор по производителям

Кроме выбора гофры глушителя по типу interlock, innerbraid) и размерам, следует выбирать по производителям. Самыми распространенными брендами глушительных гофр являются:

1. Ehler. Страна: Германия.
2. Hydra. Страна: Италия.

Цены на них разные, от 700 до 2000 рублей.

Цена запчасти

Стоимость напрямую зависит от размера, модели авто и параметров гофры. На многие автомобили низкой ценовой категории цена составит 200–400 рублей. Стоимость узла для более дорогих машин достигает 1200, а иногда переваливает за 1500 рублей. В процессе приобретения следует купить 2 прокладки, они пригодятся для соединения фланцевых частей с гофрой. При демонтаже старой конструкции невозможно сохранить достаточное качество старых прокладок, их лучше заменить.

Замена гофры своими руками

Ранее гофра была труднодоступным элементом, который отдельно продавался только для иномарок, сегодня на рынке представлены запчасти для любых типов авто и производителей. Чаще монтаж выполняют специалисты с применением профессиональной сварочной установки и другого инструментария. Сложность заключается в необходимости определять и подбирать температурный режим.

Если рука «набита», и человек умеет работать с электроинструментом, выполняют замену в несколько этапов:

• Демонтаж. С помощью «болгарки» срезается изношенная гофра.
• Монтаж. Установка новой детали.
• Зачистка швов.

Неправильный монтаж лишь временно поможет избавиться от проблем, срок службы гофры существенно сократится. Предпочтительно оставить операцию специалистам, но и вручную задача выполнима.

Подготовка

Для качественной подготовки существует ряд рекомендаций:

• работа несколько облегчится, если полностью демонтировать трубу глушителя с гофрой;
• «болгаркой» срезают узел в месте сварного шва или поблизости от него;
• примерка детали поможет выявить вероятные сложности в монтаже и определить, что деталь действительно подходит. Предварительная оценка предотвратит перекосы конструкции и сохранит запчасть от избыточной нагрузки и преждевременной поломки. На этапе примерки устанавливать гофро-соединение не стоит;
• после подбора месторасположения, детали прихватывают в нескольких точках к входной трубе. Теперь снимают целую трубу.

Замена гофры своими руками

Сварка

Если присутствует полуавтоматическое сварочное устройство, необходимость в СТО отпадает вовсе. Когда оборудования нет, подойдёт инверторный тип, в него устанавливаются электроды 1,6–2 мм.

Базовые советы профессионалов по этапам:

• До проведения работы труба, особенно место шва, качественно зачищается.
• Сваривание проводят с минимальным показателем силы тока. Значение подбирают с учётом электрода. Во время работы убирают шлак.
• После завершения сварные участки обрабатываются защитным покрытием или герметиком для предотвращения коррозии.

Использование стандартного сварочного устройства в процессе процедуры производителем не предусмотрено, а учитывая тонкость листа, появляется высокий риск прожечь металл. Рекомендуется заранее потренироваться на металлическом листе с такой толщиной. Часто в качестве испытуемого применяется консервная банка, она позволяет легко определить герметичность созданного шва. Если результат теста позитивный, стоит приступать к работе. В противном случае лучше продолжать обучение до момента создания качественного шва.

Замена гофры при помощи сварки

Несмотря на сложность работы с инверторным устройством, задача осуществима, но потребует навыков. В конце работ труба снова устанавливается на место, а в процессе монтажа меняются фланцы.

Без сварки

Привлекательный вариант для владельцев – ремонт гофры глушителя своими руками без сварки. Она является не всегда уместным вариантом монтажа, но иногда рекомендуют исключить сварку. В народе получил распространение эффективный и надёжный способ без использования сварки – методом создания резьбы.

Процесс проводится по шагам:

• Выполняется срез «болгаркой».
• Новая гофра устанавливается на место старого узла.
• В месте колец и трубы просверливают отверстия диаметром до 6 мм. Количество болтов составляет 6–8 штук для стандартного авто, в зависимости от диаметра трубы.
• Используя метчик, наносят резьбу.
• Все разборные части покрываются герметиком: болты и места соединения гофры с трубой.
• Устанавливают гофру.

Соединение получается довольно надёжным и полностью герметичным.

Замена гофры глушителя

Временный ремонт

Существует старый метод временно отремонтировать гофру с помощью бинта. Для отсрочки на 1 месяц, потребуется плотный эластичный бинт. Работы проводят из ямы, так как потребуется прогревать эпоксидную смолу и обрабатывать ею элемент. Бинтом обтягивается повреждённый участок, сверху повязку заливают смолой.

Подобной процедуры хватит на 1 месяц или меньше, затем появятся ещё большие разрушения. Предпочтительно заменить гофру в течение нескольких дней или недель.

Способы ремонта и замены гофры

Сотрудники СТО скептически относятся к решению автовладельца самостоятельно заменить виброгаситель без сварки. Несмотря на это, соединение может быть достаточно надежным, если правильно подобрать гофру и последовательно выполнить ряд мероприятий. Каких-либо специфических инструментов не потребуется. Все необходимое обычно есть в гараже.

Ремонт высокотемпературным герметиком

Герметик, предназначенный для ремонта глушителя, можно использовать в ремонте виброкомпенсатора. Порядок действий следующий:

1. Нанести герметик на поверхность гофры снаружи.
2. Обернуть деталь несколько раз полоской тонкой жести (ширина равна длине сильфона).
3. Зафиксировать жесть хомутами посредине и по краям.
4. Через сутки герметик отвердеет, можно продолжать езду на авто.

Замена гофры с помощью хомутов

Чтобы воспользоваться таким методом, нужно подобрать новую гофру, длина которой на 5 см больше расстояния между швов, оставшихся от поломавшейся детали. Внутренний диаметр в патрубках гофры должен быть на 1 мм больше диаметра труб в выхлопной системе. Последовательность действий:

1. Установить машину над смотровой ямой.
2. Снять участок с поврежденным виброгасителем.
3. Болгаркой срезать сломанную гофру, удалить заусенцы.
4. Сделать пару запилов на торцах патрубков, чтобы они плотно прилегали к трубам. Поверх неглубоких надрезов нанести герметик.
5. Надеть гофру, зафиксировать (но не затягивать) хомуты, чтобы скорректировать положение.
6. Установить деталь по месту, не забыв заменить прокладки.
7. Затянуть хомуты. Чтобы гайки не раскручивались, резьбу накернить.

Опытные автовладельцы утверждают, что на хомутах гофра держится не хуже, чем при сварке. Но есть один минус – от продольного удара деталь может соскочить с трубы. Поэтому, если автомобиль обладает низкой посадкой, придется ездить аккуратнее.

Рекомендуем: Что делать, если троит двигатель?

Резьбовое соединение

Установка виброгасителя резьбовым соединением достаточно надежная, если сравнивать со сваркой. Подготовительные работы – те же, что перечислены выше. Замена осуществляется в следующем порядке:

1. Устанавливается новый сильфон.
2. По окружности патрубка, который надевается на выхлопную трубу, на одинаковом расстоянии сверлят насквозь до 8 отверстий диаметром 4,2 мм.
3. С помощью метчика М5 в отверстиях на трубе нарезается резьба, отверстия на патрубке рассверливают, чтобы получить диаметр 5 мм.
4. Болты и отверстия обрабатывают герметиком, после чего гофру одним концом крепят на место с помощью граверных шайб.
5. До того, как закрепить другой конец гофры, конструкцию собирают и устанавливают на машину. Далее отмечают линию, где размещается край патрубка, во избежание перекоса.
6. Конструкцию снимают, сверлят отверстия и крепят второй патрубок.
7. Пробная поездка.

Резьбовое соединение позволяет не обращаться в СТО, при этом получить качественный результат. Установленная таким способом гофра не боится поперечных и продольных воздействий.

Эпоксидная смола

Применение эпоксидной смолы в случае поломки виброкомпенсатора считается временной мерой. Если нужно срочно восстановить работоспособность авто, но нет времени ехать на ремонт в автосервис, можно прибегнуть к простому способу ремонта гофры. Понадобится медицинский бинт, лучше взять эластичный. Ткань пропитывают эпоксидной смолой, после чего наматывают на гофру. После застывания состава можно пользоваться машиной в обычном режиме. Такой способ поможет не более, чем на месяц. Вместо бинта можно использовать термостойкую ленту, стеклоткань.
