Замена крестовины карданного вала ВАЗ 2107 осуществляется на подъемнике, эстакаде или яме, по-другому снять кардан просто не получится. И уж тем более невозможно заменить крестовину не снимая его.

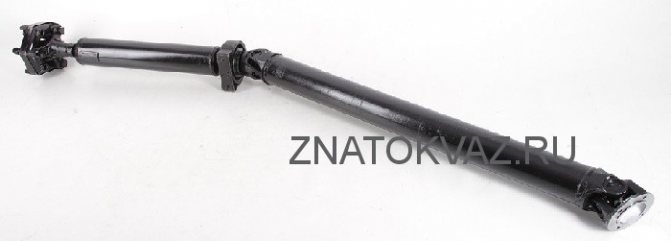

Кардан ВАЗ 2107

Всего на карданах ВАЗ 2101-2107 установлено 2 крестовины, одна сразу за подвесным подшипником, а вторая около заднего моста. Срок службы крестовины зависит от нескольких параметров:

1. качество крестовины;
2. массы перевозимых грузов;
3. агрессивности вождения.

Конструкция карданного вала ВАЗ 2107

Карданный вал ВАЗ 2107 состоит из пары основных частей, соединенных посредством крестовины. К передней части кардана прикреплена эластичная муфта из резины, обеспечивающая соединение кардана с КПП. Резина муфты обеспечивает гашение ударных нагрузок, а шлицевое соединение позволяет карданному валу смещаться вперед-назад при изменении угла наклона его частей или колебаний двигателя и коробки при езде по кочкам и ямам.

1. Болт крепления эластичной муфты к фланцу
2. Фланец вторичного вала коробки передач
3. Резиновый элемент эластичной муфты
4. Центрирующая втулка фланца
5. Вкладыш эластичной муфты
6. Болт крепления эластичной муфты
7. Фланец переднего карданного вала
8. Обойма сальника
9. Сальник
10. Вторичный вал коробки передач
11. Грязеотражатель
12. Гайка крепления фланца
13. Уплотнитель центрирующего кольца
14. Передний карданный вал
15. Центрирующее кольцо
16. Стопорное кольцо
17. Промежуточная опора
18. Пробка
19. Резиновая втулка
20. Дистанционная втулка
21. Задний карданный вал
22. Фланцевая вилка карданного шарнира
23. Эластичная муфта
24. Кронштейн безопасности
25. Балансировочная пластина
26. Поперечина промежуточной опоры
27. Стопорное кольцо
28. Вилка переднего карданного вала
29. Стопорное кольцо
30. Игольчатый подшипник
31. Сальник
32. Обойма сальника
33. Вилка карданного шарнира
34. Крестовина
35. Гайка крепления вилки
36. Кронштейн промежуточной опоры
37. Упругая подушка
38. Корпус подшипника
39. Подшипник
40. Грязеотрожатель

Основные части кардана выполнены из пустотелой трубы, что минимизирует его вес. Меньшая масса (значит, и инерционность) уменьшает нагрузку на двигатель и детали трансмиссии автомобиля.

Чтобы избежать вибрации при вращении кардана, его детали балансируются в заводских условиях при помощи специального оборудования. Для обеспечения балансировки на внешнюю поверхность кардана крепят грузики необходимого веса.

Как проверить крестовину на качество

Для проверки крестовины необходимо в первую очередь посмотреть на производителя, а после, если он вызвал доверие, вынуть деталь из упаковки и в сборе положить на ровную зеркальную плоскость. В идеале, конечно, это обычное зеркало. Когда крестовина уложена, при попытке ее покачивания, торцы подшипников не должны отрываться от поверхности ни с одной, ни с другой стороны.

Потом нужно покачать за два следующих подшипника. Если все нормально, люфтов и покачиваний нет, крестовина не стучит о поверхность, деталь переворачивается и проверяется с другой стороны. Это займет от силы минуту, но если кто-нибудь повторит этот эксперимент при покупке даже фирменных вазовских крестовин, то он будет неприятно удивлен, отобрав одну из десятка деталей.

Неисправности карданной передачи ВАЗ 2107

Определить, что карданный вал ВАЗ 2107 неисправен, можно по следующим признакам:

• Стук после включения сцепления. Причина стука может крыться в плохо затянутом креплении карданной передачи, изношенных шлицах или повреждении эластичной муфты, вышедших из строя подшипниках крестовин.
• Скрежет при движении автомобиля. Этот звук возникает при сильном износе подшипников шарниров кардана (крестовин).
• Вибрация кардана при движении. Это явление возникает при механическом повреждении карданного вала или налипании грязи на кардан, что нарушает его центровку. Также вибрации возникают при значительном износе ведомого вала КПП, подвесных подшипников, крестовин кардана, фланца ведущей шестерни редуктора заднего моста, незатянутом креплении карданной передачи.
• Стук при резком разгоне или торможении двигателем. Причина его кроется в износе крестовин карданного вала.

Проверить состояние карданной передачи можно, установив машину на подъемник или смотровую яму. Детали передачи не должны люфтить при”покачивании” кардана в разные стороны.

Для устранения неисправностей необходима замена крестовины карданного вала ВАЗ 2107, муфты, других поврежденных деталей.

Диагностика

Если вы услышали характерные звуки неисправности карданного вала, или по поведению автомобиля почувствовали неладное, необходимо быстро разобраться в ситуации и определить причины. Ехать на станцию технического обслуживания не обязательно, поскольку диагностика и замена крестовины на ВАЗ 2107 может быть выполнена своими руками.

Для диагностики неполадки вам необходимо сделать следующее:

1. Загоните автомобиль на яму, спуститесь сами вниз.
2. Прижимая одной рукой фланец, ведущий к шестерне редуктора, второй возьмите вал;
3. Делайте повороты, направленные в разные стороны, и слушайте звуки, которые при этом появляются. Если вы заметили люфт в соединении, значит, поверхности серьезно износились.
4. Выполните работу по замене крестовины.
5. В некоторых случаях люфт может быть незамеченным. Такое происходит, если один подшипник вышел из строя.
6. При таких обстоятельствах доверьтесь глазам, визуально изучив механизм.
7. Вооружитесь ключом на 13 и открутите от фланца карданный вал. Посмотрите, в каком состоянии находится весь узел.
8. Не забудьте нанести установочные метки в процессе разборки, что позволит без особых проблем собрать систему обратно в правильной последовательности и по расставленным меткам.

Самый главный признак неисправности крестовины появление вибрации. При этом если в крестовине небольшой люфт вибрация может появляться только на больших скоростях и только, когда игольчатые подшипники полностью разрушены, она появляется на малой частоте вращения кардана.

Еще один признак разрушения крестовины – это небольшой, однократный удар при страгивании с места вперед или назад. Происходит он от того, что когда игольчатые подшипники уже разрушены крестовина при вращении ударяется о чашки.

Ну и последний признак неисправности, это металлический скрип при движении в районе заднего моста.

Для диагностики состояния крестовины достаточно заехать на яму или эстакаду и покрутить кардан вперед – назад. У исправной детали не будет биений в подшипниках.

Устройство крестовины ВАЗ 2107

Крестовина карданного вала ВАЗ 2107 — гибкое соединение КПП с задним мостом автомобиля. Этот шарнир обеспечивает совпадение осей вращения частей кардана и дает возможность передавать крутящий момент при изгибе частей кардана. Крестовина соединяет вилки половинок кардана, которые крепятся к ее концам. Главные элемент крестовины — игольчатые подшипники, которые обеспечивают подвижность шарнира. Подшипники вставлены в отверстия вилок и зафиксированы при помощи стопорных колец. Износ подшипников вызывает люфт соединения, стуки и другие посторонние шумы при движении. В этом случае необходима замена крестовины ВАЗ 2107.

Рабочий процесс

Как и зачем шприцевать крестовины карданного вала? блог и новости

Настоятельно рекомендуем перед тем, как будет производиться замена детали, нанести специальные установочные метки, чтобы правильно произвести обратную сборку.

Прежде всего, снимаем ключиком на 13 мм сам кардан. Для этого нужно снять всего лишь два обычных болтика подвесного подшипника, крепящегося к поперечной опоре. Теперь можно скрутить гайки, которыми кардана крепится к хвостовику.

Всегда перед «процедурой» установки крестовин всегда обстукивайте через специальную накладку узел. Откроем вам небольшой секрет: чтобы легко снять необходимые детали (особенно на авто с большим пробегом) смочите их обильно керосином. Демонтируйте кольца. Теперь кардан должен оказаться на весу.

Отбиваем чашу крестовины молоточком, поворачиваем сам кардан и снимаем ее. То же делаем с другой чашей.

Прочистите все проушинки кардана и посадочные места колец. Там не должно быть ни грязи, ни тем более ржавчины.

Установка крестовин в любом авто начинается с того, что с нее надо демонтировать чаши и заправить ее саму в проушины.

Сдвинув новую деталь, ставим чашу на место и аккуратно обстукиваем молотком, пока не будет видна лунка для стопорного кольца. Устанавливаем его и поворачиваем кардан.

То же самое делаем со второй чашей. Действия должны быть очень четкими, потому что чаша очень хрупкая.

Займемся подшипником. После демонтажа крестовины воткните конец шлицевого соединения кардана во фланец «муфты». С другой стороны снимите гаечку с вилки крепления кардана к переднему валу. Съемником стаскиваем шарнирную вилку и убираем с вала старую деталь.

Все, замена необходимых запчастей на ВАЗ 2107 закончена, и вы можете произвести обратную сборку.

Что необходимо для замены крестовины ВАЗ 2107

Прежде всего следует необходима новая крестовина на ВАЗ 2107. Работа по ее замене достаточно трудоемкая, поэтому не стоит экономить на этой детали. Оригинальные запчасти, выполненные из высокопрочной стали, прошедшей термообработку, обеспечивают пробег до полумиллиона километров без замены крестовины. Одновременно с крестовиной меняются и стопорные кольца, поэтому эти детали часто идут в комплекте.

Для замены детали понадобятся:

• набор рожковых ключей;
• молоток;
• пассатижи;
• съемник для замены подшипника;
• щетка по металлу для очистки грязи и ржавчины.

Замену крестовины начинают с демонтажа карданного вала.

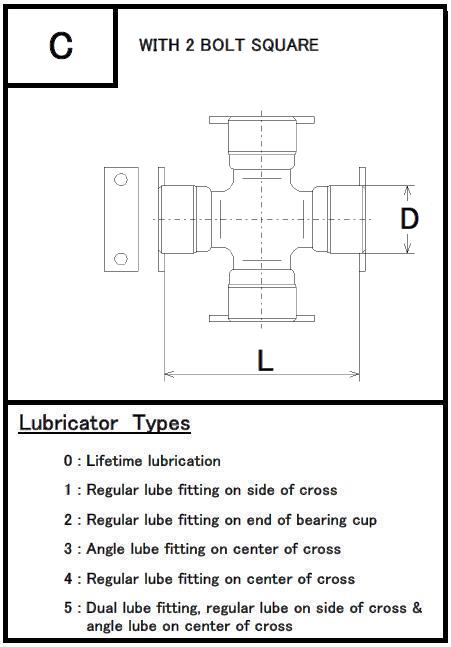

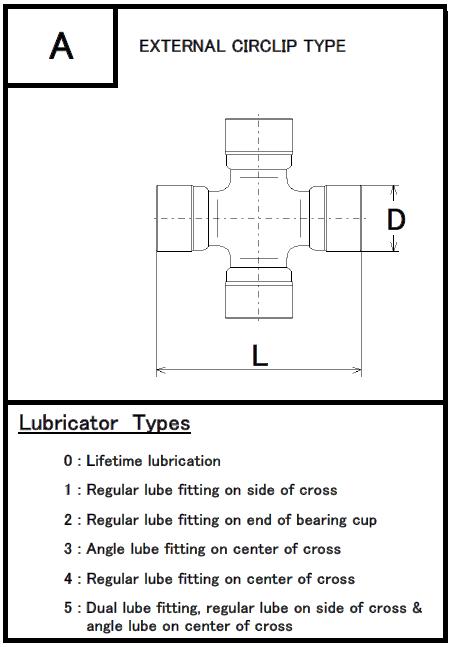

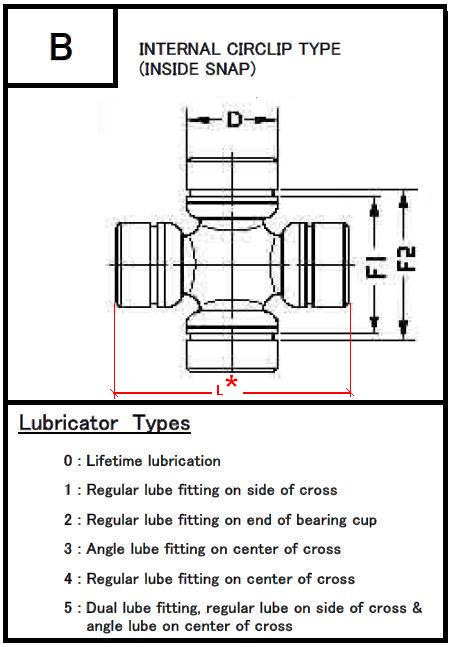

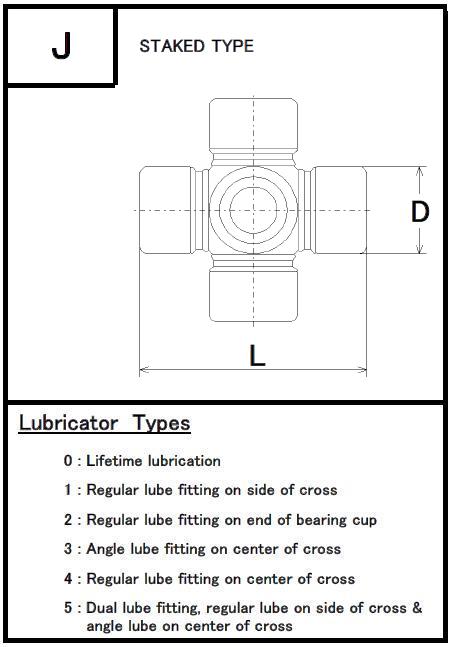

Каталог крестовин с размерами

Каталог создан на основе официальных каталогов производителей GMB и Löbro. Информация отмеченная звёздочкой (*) не проверена нами, но взята из очень уважаемых источников.

В таблице отображены размеры крестовин и другие параметры

Типоразмер: Размер крестовины кардана для быстрого поиска Номер по каталогу: Кат. номера производителей крестовин GMB (Япония) и Löbro (Германия). Тип крестовины: Конструкционные особенности крестовины, наличие и расположение стопоров. Диаметр: Диаметр чашки крестовины. Длина L: Общая длина крестовины по краю чашек. Длина F1: Длина между внутренними гранями канавки стопорного кольца. Длина F2: Длина между наружными гранями установленного стопорного кольца (сама канавка чуть шире для возможности регулировки). Масленка: Наличие и расположение пресс-масленки (тавотницы) крестовины. Стопорное кольцо: Тип стопорного кольца, его диаметр и толщина. Аналоги: Аналогичная деталь другого производителя

Снятие кардана ВАЗ 2107

Снимать кардан лучше на подъемнике или смотровой яме. В последнем случае необходимо зафиксировать колесо автомобиля башмаками и зафиксировать ручником, чтоб машина не покатилась с места. Лишь после этого можно приступать к демонтажу.

Работы выполняются в следующей последовательности:

• открутить болты, соединяющие кардан с фланцем редуктора;
• открутить гайки крепления подвесного подшипника к днищу машины;
• аккуратно, используя деревянный молоток, выбить кардан из шлицов эластичной муфты.

Стучать по деталям кардана необходимо деревянным молотком либо использовать обычный молоток и деревянную проставку. В противном случае возможна деформация труб кардана.

Проверка состояния крестовины

Автомобиль надо загнать на смотровую яму или на подъемник. Стоит помнить о технике безопасности! Машину обязательно нужно ставить на ручник перед началом всех работ.

Для диагностики крестовины, вам необходимо удерживать одной рукой фланец редуктора, а второй – сам карданный вал. Сделайте повороты во все стороны, не должно быть люфта и характерных щелчков. Если какая-то неисправность обнаружена, значит требуется замена крестовины.

Также могут послужить для ее замены, следующие причины:

• разрушение или деформация крестовины;
• при движении на скорости происходит вибрация;
• характерные щелчки при трогании с места, в области карданного вала.

Замена крестовины ВАЗ 2107

Для облегчения разборки карданной передачи следует предварительно очистить детали металлической щеткой и обработать места сопряжения керосином или WD-40.

Перед разборкой кардана его следует расположить на ровной поверхности в хорошо освещенном месте. Замена крестовины ВАЗ 2107 начинается со снятия стопорных колец при помощи съемника.

Перед демонтажем крестовины ее следует обстучать молотком через деревянную прокладку и обработать WD-40.

Крестовину снимают, последовательно отбивая молотком ее чаши и вынимая их из отверстий вилок. После того, как крестовина снята, необходимо тщательно очистить ее посадочные места и канавки для установки стопорных колец.

Установка детали начинается с демонтажа ее чаш, которые последовательно устанавливают в посадочные места на вилках кардана, одновременно надеваясь на крестовину.

Металл чаш крестовины очень твердый, но хрупкий. Поэтому забивать их в посадочные места следует очень аккуратно. После того, как чаша заняла свое место, ее необходимо зафиксировать стопорным кольцом.

Установка кардана производится в последовательности, обратной снятию. Шлицевой узел должен соединяться без усилий, перед сборкой необходимо смазать его.

Установка новых элементов

Теперь, когда шарнир разобран, можно приступить к установке новой детали. Для этого нужно вынуть новую крестовину из упаковки и аккуратно снять с неё колпачки, да так, чтобы не рассыпались её игольчатые подшипники. Далее:

1. Проверить наличие смазки в подшипниках.
2. Новую деталь нужно завести в шарнир и надеть первый колпачок на одну из осей (шеек). Аккуратно запрессовать его на место, придерживая двумя пальцами другой руки за две оси, расположенные под углом в 90° относительно колпачка. Затем защёлкнуть стопорное кольцо в канавку на оси. Для этой цели лучше использовать новые кольца — они прилагаются к новой детали.
3. Перевернув кардан на 180° вставить второй колпачок, чуть приподняв его и выдвинув немного из первого колпачка. При помощи выколотки (можно при неимении таковой применить головку торцевого ключа соответствующего размера) подшипник ставится на место и стопорится кольцом.
4. Теперь можно поставить фланец (ответную часть) на место и установить третий подшипник, действуя точно так же, как и в предыдущих случаях, не забывая об установке стопорного кольца. Для того, чтобы правильно установить очередной подшипник, нужно подпереть чем-нибудь, например, той же головкой колпачок, расположенный напротив.
5. Последним ставится подшипник с пресс-маслёнкой. Здесь нужно соблюдать особую осторожность, чтобы не повредить маслёнку при запрессовке. Прежде всего нужно открутить её саму для выхода из подшипника лишней смазки через отверстие. Маслёнка откручивается любым имеющимся ключом № 7 или 8. Если стопорное кольцо встаёт не до конца, следует осадить подшипник, предварительно подставив с противоположной стороны всё ту же головку, забивая его с помощью такой же оснастки. Ввернуть пресс-маслёнку на своё место.

Все эти операции нужно повторить со второй крестовиной — различий как таковых в этом нет.

Теперь нужно проверить машину в ходу на отсутствие вибраций и шумов под ней.
