2163-11-02-02-06

…и вынимаем лампу головного света из корпуса блок-фары.
…и вынимаем лампу головного света из корпуса блок-фары.

…и вынимаем лампу головного света из корпуса блок-фары.

Внимание! Лампа головного света — галогенная. Не следует касаться ее стеклянной колбы, так как следы от пальцев приведут к потемнению лампы при нагреве. Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте.

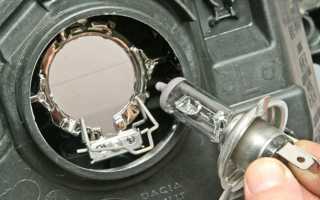

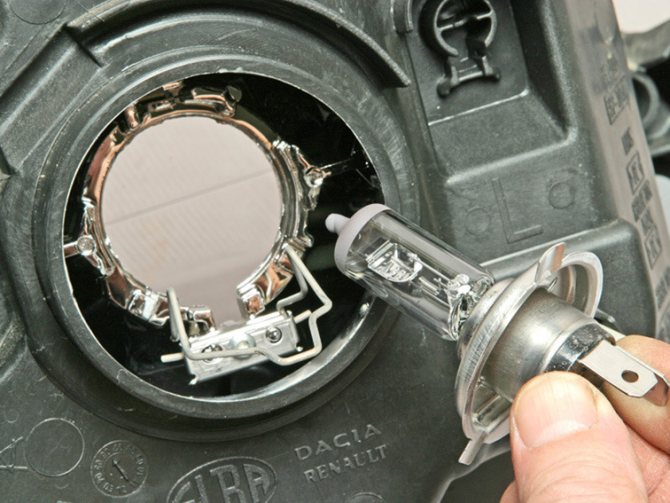

Устанавливаем новую лампу головного света Н4 в обратной последовательности.

Замена лампы указателя поворота

Замена габаритной лампочки передней фары Лада Ларгус

Замена лампы ближнего света lada largus (ваз ларгус)

Фары автомобиля предназначены для того, чтобы обеспечивать полноценный обзор дороги в ночное время. Исправное состояние всех источников освещения на авто — это необходимое условие безопасности во время езды. Правила дорожного движения ставят очень серьёзные требования к исправности фар. Водитель, который их не выполняет, подвергается денежному штрафу.

Чтобы избежать неприятностей с автоинспекцией, владелец автомобиля обязан регулярно проводить осмотр фонарей на своей машине и в случае обнаружения дефектов и поломок оперативно предпринять меры для их устранения.

Фары на Лада Ларгус могут иметь следующие виды неполадок:

• перегоревшие лампы;
• разбившиеся лампы;
• трещины на поверхности оптики;
• помутнение фонарей;
• неправильное формирование светового пучка и т.п.

Причины появления указанных неполадок могут быть различными. Помутнение оптики вызывается матирующим действием частиц пыли во встречном воздухопотоке, трещины и разбитые лампы — это обычно следствие столкновения с препятствием во время езды. Царапины на поверхности оптики могут быть результатом езды по дорогам, на обочинах которых растут кустарники и деревья с раскидистыми ветвями.

Езда с фарами, у которых вы обнаружили любой из перечисленных выше факторов, недопустима. Вы можете для выполнения ремонта обратиться на станцию техобслуживания, где квалифицированные мастера окажут вам требуемую помощь. Но услуги автомобильного сервиса стоят денег — не все владельцы автотранспорта готовы идти на финансовые расходы.

Если вы хотите избежать денежных трат, попробуйте справиться самостоятельно. На автомобилях Лада Ларгус замена ламп и фонарей не вызывает особых трудностей. А в качестве руководства используйте информацию, которую почерпнёте из этой статьи.

Меняем лампы

Для начала давайте рассмотрим, как выполняется на Ладе Ларгус замена лампы ближнего света и замена лампочки дальнего света. Фары на Лада Ларгус используют для ближнего и дальнего света одну лампу H4 напряжением 12 Ви мощностью 60/55 Вт. Поэтому замена лампы ближнего света на Лада Ларгус будет автоматически означать и замену лампочки дальнего освещения.

В процессе работы действуйте по следующему алгоритму:

• Для того чтобы подступиться к левому фонарю, вам понадобится вынуть аккумулятор.
• Поверните крышку фонаря против часовой стрелки.
• Отпустите держатель и снимите крышку.
• Отпустите ещё один держатель, чтобы вынуть колодку с кабелями.
• Зацепите резиновую крышку за краешек и откройте её.
• Отведите в сторону держатель лампочки и выньте её.

• Установите новое изделие и выполните процедуру в обратном порядке.
• Как и в других машинах, в Лада Ларгус замена ламп выполняется с двух сторон даже в том случае, когда вышла из строя одна. Это объясняется необходимостью полной симметрии в освещении дороги. Поэтому проделайте такую же процедуру и с правой стороны.

Помните, что держать лампочку нужно обязательно за цоколь — прикасаться к колбе руками категорически запрещено. В противном случае жир с пальцев останется на стекле и в рабочем режиме при высокой температуре станет испаряться — его оседание на оптике приведёт к помутнению и ухудшению обзора.

Смена габаритов выглядит следующим образом:

• Выворачиваем винты, фиксирующие подкрылок и снимаем его;
• Вывинчиваем патрон с лампочкой, проворачивая против часовой стрелки справа, и по часовой — слева;
• Вывинчиваем перегоревшее изделие и вворачиваем новое;
• Дальше действуем в обратном порядке.

С поворотными огнями действуем аналогично:

• Выворачиваем винты и снимаем подкрылок;
• Выворачиваем патрон;
• Меняем лампочку и вворачиваем патрон обратно;
• Возвращаем подкрылок на место.

С противотуманными огнями ситуация похожая:

• Снимаем подкрылок;
• Отщёлкиваем держатель и отсоединяем колодку;
• Поворачиваем лампу на 1/3 оборота против часовой стрелки и вынимаем;
• Устанавливаем новую;
• Дальше действуем в обратной последовательности.

Некоторые водители умудряются получить доступ к фарам через отсек двигателя, не снимая подкрылков и аккумулятора — для этого потребуется ловкость и определённый опыт.

Замена фары

Теперь давайте посмотрим, как снять фару на Лада Ларгус, если вам понадобилось её заменить или отремонтировать:

• Для начала снимите колесо с той стороны, где собираетесь менять фонарь.
• Отверните винты крепления и снимите подкрылок.
• Отсоедините провода.
• Снимите колодку.
• Поворачивая, снимите патроны габарита и поворотника.
• Откройте капот, снимите крышку фонаря и выньте колодку.
• Отключите и снимите тросик гидрокорректора.

• Снимите передний бампер, чтобы получить доступ к креплениям фонаря.
• Отверните три болта — для этого используйте головку «на десять».
• Снимите фару и на её место установите новую.
• Сборку осуществите в обратном порядке.

Смена ламп и головных фонарей Лада Ларгус относится к тем видам работ, которые не вызовут трудностей даже у новичка. Безусловно, если у вас нет опыта, придётся провозиться несколько дольше, однако если вы будете внимательно следовать инструкции, результат будет успешным.

ЗАМЕНА ЛАМПОЧЕК ПЕРЕДНЕЙ ФАРЫ НА ЛОГАН ЛАДА ЛАРГУС | REPLACING HEADLIGHT BULBS FOR Logan Lada Largus

Время от времени замена лампы Лады Ларгус становится одной из обязательных процедур. Причиной этому является приход её в негодность, что в тёмное время суток не только некомфортно, но ещё и опасно для жизни.

Осветительные элементы Лады Ларгус

• галогеновые;
• ксеноновые;
• светодиодные.

1. Замена лампы ближнего света, так же как и дальнего, начинается с того, что отключается бортовая сеть от питания. Это предшествует всем ремонтным работам, связанным с электрооборудованием.
   При этом поворачивается специальный выключатель или отсоединяется отрицательная клемма от аккумулятора, что позволяет избежать случайных коротких замыканий или ошибочных подключений при монтаже.
2. Определяется место, где будет проведена замена лампы Ларгуса.
   Там снимаются резиновые заглушки, закрывающие электрические составляющие, и перед автовладельцем открывается по два металлических усика, фиксирующие их в отражателе. Они разводятся так, чтобы отработанные детали смогли выйти из своего посадочного места без повреждений корпуса.
3. Далее, необходимо провести отсоединение от штекеров с проводкой, которая предварительно была отключена. Здесь стоит обратить внимание на порядок расположения, иначе, во время установки новых деталей можно всё перепутать и их придётся менять снова.
4. После подключения к новым деталям штекера с проводкой они монтируются на свои места и фиксируются усиками. Нужно постараться не трогать руками колбы, поскольку это может привести к их быстрому выходу из строя.
5. Если во время освещения свет тусклый, а при включении фар мигают габариты, то здесь обязательно нужно восстановить контакты проводов с кузовом транспортного средства. Особенно это касается габаритной лампы, ведь попавший туда жир начинает испаряться при нагреве и может стать причиной воспламенения.
6. В конце этой процедуры нужно одеть резиновые заглушки и закрепить все детали на их местах. После этого автомобиль будет готов к эксплуатации и водитель может не переживать о неисправности осветительных приборов Лады Ларгус.

Принцип выполнения замены схож с установкой вышеупомянутых ламп, но он имеет свои нюансы. Здесь сначала открывается крышка багажника и снимается его декоративная панель. Так, чтобы заменить стоп-сигнал нужно, прежде всего, освободить подход к барашковым гайкам.

После их снятия выворачивается вся фара, что самостоятельно будет сделать весьма проблематично. Ведь нужно её верхнюю и нижнюю часть выводить одновременно, чтобы они не стали враспор. После выкручивания саморезов доступ к лампе — открыт. Вышедшая из строя деталь меняется, а все перечисленные ранее действия выполняются в обратном порядке.

После открытия капота следует отсоединить каждый провод от поворотника. Для этого нужно освободить наконечник пружины, нажав на его фиксатор. После характерного щелчка — вытащить деталь.

Габариты

Чтобы заменить лампу габаритных огней в Ларгусе, патрон старой детали проворачивается против часовой стрелки. Чёрный и жёлтый провода соединяют её с аккумулятором, поэтому от них она и отключается. На это место устанавливается новая деталь, и сборка осуществляется в обратном порядке.

Нужно взять за правило регулярно менять не только лампы, но и следить за другими элементами освещения. Ведь процесс уменьшения их яркости происходит медленно и водитель попросту не замечает ухудшения освещения дороги.

2163-5-13-12-05

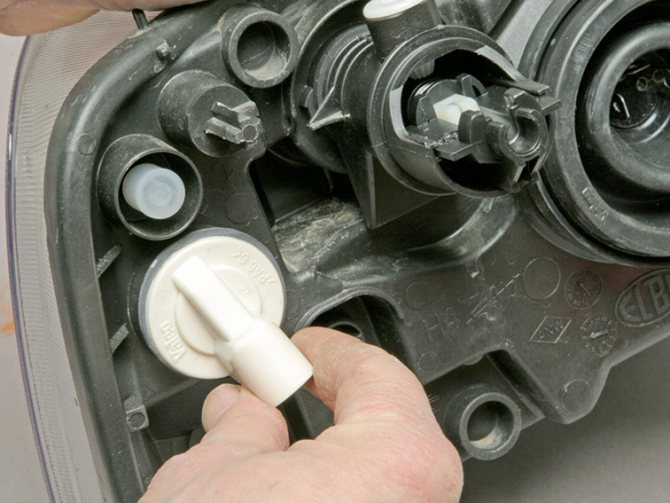

Поворачиваем патрон лампы по часовой стрелке (для правой фары — против часовой стрелки) и вынимаем патрон вместе с лампой.
Поворачиваем патрон лампы по часовой стрелке (для правой фары — против часовой стрелки) и вынимаем патрон вместе с лампой.

Поворачиваем патрон лампы по часовой стрелке (для правой фары — против часовой стрелки) и вынимаем патрон вместе с лампой.

2163-5-13-12-07

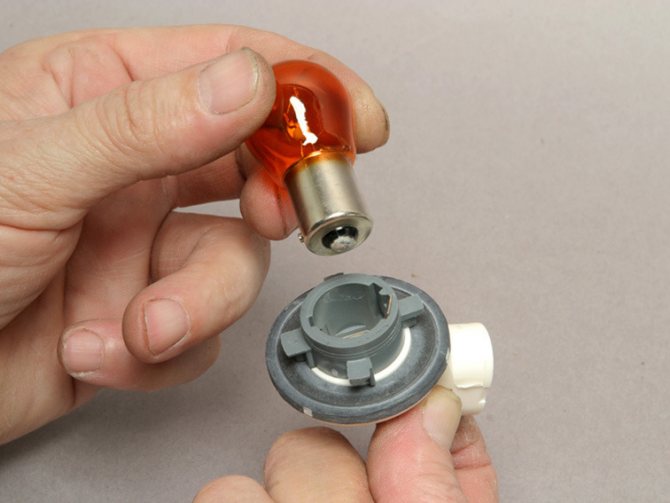

Нажав на лампу, поворачиваем ее против часовой стрелки и вынимаем из патрона.
Нажав на лампу, поворачиваем ее против часовой стрелки и вынимаем из патрона.

Нажав на лампу, поворачиваем ее против часовой стрелки и вынимаем из патрона.

Перегоревшую лампу PY21W указателя поворота заменяем новой.

Замена лампы габаритного света

Перед заменой лампы габаритного света удобнее сначала отсоединить колодку проводов от патрона лампы указателя поворота (см. выше).

Средний и дальний свет

Одна лампа отвечает за ближний и дальний свет. Его ресурс составляет 2000-4000 часов. Для доступа к левой фаре извлеките аккумулятор.

1. Поверните крышку против часовой стрелки;
2. Снимите крышку, отсоединив замок.

замена ламп низкого и низкого света Lada Largus замена ламп низкого и низкого света Lada Largus

1. Снимите розетку с проводов, щелкнув замок;
2. Снимите резиновую крышку, потянув ее за край.

замена ламп низкого и низкого света Lada Largus замена ламп низкого и низкого света Lada Largus

1. Отсоедините зажимы лампы в сборе;
2. Снимите фару.

замена ламп низкого и низкого света Lada Largus замена ламп низкого и низкого света Lada Largus

Ремонт Ларгуса — Замена лампы H4 в фарах на LADA Largus (практика)

2163-5-13-12-02

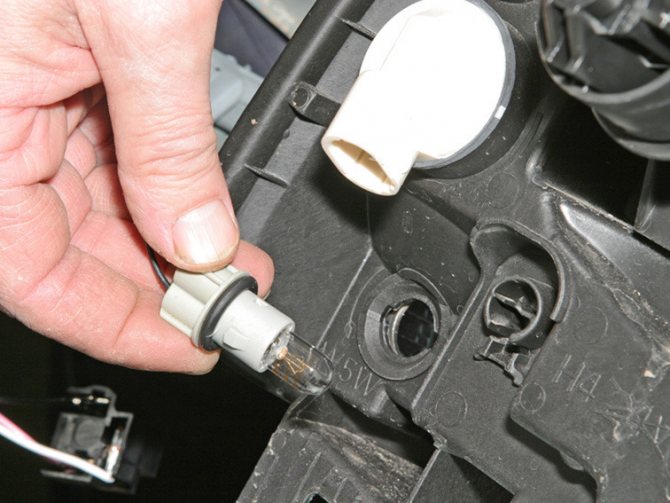

…и извлекаем патрон с лампой из корпуса блок-фары.
…и извлекаем патрон с лампой из корпуса блок-фары.

…и извлекаем патрон с лампой из корпуса блок-фары.

Вынимаем бесцокольную лампу W5W габаритного света из патрона и заменяем новой.

[Как сэкономить на техническом обслуживании Lada Largus] [Техническое обслуживание Lada Largus на 15 000/45 000/75 000/105 000 км пробега] [Техническое обслуживание Lada Largus на 30 тыс. км пробега] [Техническое обслуживание Lada Largus на 60 тыс. км пробега] [Техническое обслуживание Lada Largus на 90 тыс. км пробега] [Техническое обслуживание Lada Largus на 120 тыс. км пробега] [Самостоятельное проведение ТО — общие рекомендации] [Правила техники безопасности при самостоятельном проведении ТО] [Инструмент, необходимый для проведения техобслуживания Lada Largus] [Лампы, применяемые в автомобиле Lada Largus]

Меняем лампы в блок-фаре Lada Largus

Лампа PTF (противотуманная фара)

Доступ к лампе из моторного отсека недоступен, поэтому замените нижнюю часть.

1. Снимите облицовку колесной арки, отвинтив винты;
2. Отсоедините башмак от лампы, ослабив замок;
3. Снимите лампу, повернув ее на треть поворота против часовой стрелки.

Lada Largus удаление прокладок замена ламп в PTF Lada Largus замена ламп в PTF Lada Largus

Установите лампу в обратном порядке.

Внимание! На практике замена ламп в фаре Ларгуса намного проще. Другими словами, нет необходимости снимать аккумулятор и вкладыши (шкафы). Если вы можете использовать ключ, вы можете получить доступ ко всем лампам из моторного отсека.
