Выжимной подшипник автомобиля Ваз 2114 является важнейшим элементом сцепления, выполняющим роль упорного механизма, передающий нажимное усилие, которое исходит от сцепления, ступице ведущего диска и пауку корзины. Благодаря выжимному подшипнику диск выходит из сцепления с корзиной, также он обеспечивает выключение и включение сцепления. Если возникают проблемы со сцеплением, то часто необходима замена выжимного подшипника ваз 2114. В статье разобраны основные признаки его неисправностей, дана пошаговая инструкция по замене.

[ Скрыть]

Признаки неисправности и диагностика выжимного подшипника ВАЗ 2114 (как шумит и гудит подшипник)

Непосредственная диагностика состоит в том, чтобы проверить работоспособность и наличие перечисленных ниже признаков поломки.

Признаки неисправности выжимного подшипника сцепления ВАЗ 2114 при обнаружении которых потребуется его замена:

1. При нажатии на педаль сцепления вы слышите шум, гул или стук (происходят перекаты, внутренние вибрации из-за повреждения дорожек с телами качения, деформации сепаратора или самой муфты).
2. Свист при включенном сцеплении даёт понять, что количества или качества смазки недостаточно;
3. Не переключается скорость или тугой ход у педали (происходит, когда муфта развалилась, а так же если сломало ухо выжимного подшипника).
4. Посмотрите видео пример, как шумит и как гудит выжимной подшипник ВАЗ 2114, а так же как выполняемся проверка. Услышать шум подшипника вы так же сможете после разборки трансмиссии после снятия ВП.

Видео: «Как проверить выжимной подшипник»

Видео: «Как шумит неисправный выжимной подшипник»

Внимание:

В холодную погоду у не прогретого автомобиля ВАЗ 2114 иногда возникает шум выжимного подшипника. Это связано с тем, что в отличие от колец шарикоподшипника, муфта сделана из другой стали, а так же имеет низкую закалку, поэтому температурное расширение у элементов происходит не равномерно.

Основные неисправности

Сцепление является обязательной частью автомобиля, использующего механическую коробку передач. Помимо знаний о работе сцепления, важно иметь представление о неисправностях.

Наиболее распространённые из них:

ШУМИТ СЦЕПЛЕНИЕ ПРИ НАЖАТИИ. ЗАМЕНА ВЫЖИМНОГО ПОДШИПНИКА (ваз 2114)

Неправильная эксплуатация и несвоевременная замена

Частыми причинами возникновения вышеперечисленных неисправностей являются:

• несвоевременная регулировка сцепления;
• частые и резкие рывки при начале движения автомобиля;
• большие обороты двигателя при не полностью отпущенной педали;
• буксирование автомобиля;
• производственный брак;
• обычно, замена предполагает установку нового выжимного подшипника, входящего в состав механизма сцепления.

Наблюдая яркие признаки неисправности, водители часто не торопятся с заменой. Такое отношение приводит к полному разрушению элементов и непригодности автомобиля к эксплуатации.

Цена замены сцепления

Следует определиться, будете ли вы доверяться сервисам или произведёте замену самостоятельно.

Ориентировочная стоимость по замене сцепления и прилегающий к нему деталей в сервисных центрах:

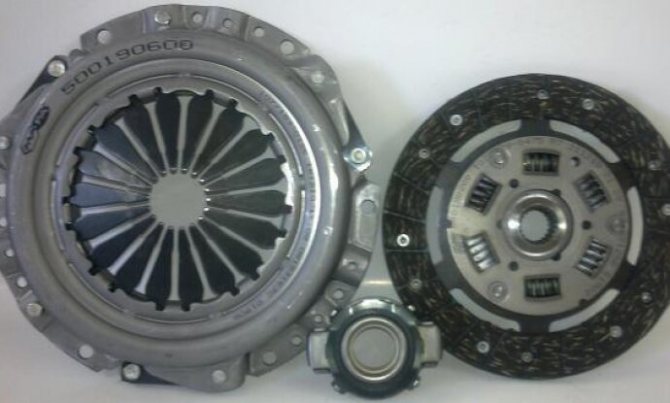

В указанные расценки входит стоимость работы специалиста. Самостоятельная замена позволяет сильно сэкономить: средняя цена комплекта сцепления составляет 3000 рублей.

ВАЗ 2108-15 замена сцепления без помошника,с не полным снятием КПП.

Как проверить выжимной на автомобиле.

Как поменять выжимной подшипник на ВАЗ 2114 своими руками — пошаговая инструкция со схемой разборки

Ранее отмечалось, что процесс замены ВП затруднителен именно при снятии агрегата переключения скоростей, поэтому сначала изучите устройство, чтобы понять тонкости выполнения демонтажа.

Перечень необходимых инструментов для замены:

• Два домкрата и подпорки;
• Набор накидных ключей с трещоткой;
• Монтировка;
• Минусовая отвертка;
• Ключ динамометрический;
• Емкость для слива масла.

Меняем выжимной подшипник на ВАЗ 2114 своими руками — демонтаж коробки передач

Совет:

Обратите внимание, что операции рекомендуется выполнять на яме или подъемнике. В инструкции представлен пример ремонта автомобиля на эстакаде, но если таковой нет, то посмотрите видео в конце статьи, где замена выполняется в гараже без ямы. Для правильного демонтажа КПП ориентируйтесь на рисунки которые представлены выше.

Обеспечьте достаточное освещение над капотом автомобиля, включите первую скорость, снимите машину с ручного тормоза. По возможности попросите о помощи напарника. Ниже представлена подробная технология демонтажа, согласно схемам представленным выше.

1. Откройте капот, открутите крепления воздушного фильтра, отсоедините провод и уберите узел (см. фото). После этого отсоединяем клеммы аккумуляторной батареи, для надежности – демонтируем АКБ.

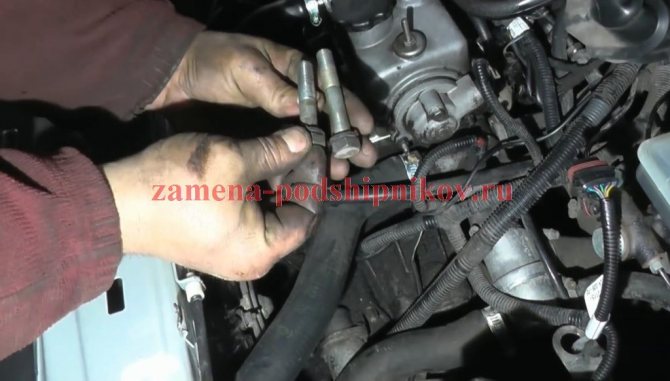

1. Теперь получаем доступ к верхним болтам крепления коробки передач. Откручиваем длинный болт – сзади, короткий – спереди.

1. Переходим к стартёру. Откручиваем две верхние шпильки, далее снимаем клеммы. Теперь ищем трос сцепления, который выходит из КПП, скручиваем гайку, чтобы ослабить натяжение.

1. Спускаемся к колёсам, скручиваем болты, снимаем шасси. Срываем гайки ступичных подшипников ВАЗ, чтобы снять полуось привода с обеих сторон. Воспользуйтесь трубой, чтобы удлинить ключ.

1. Убираем пыльники (брызговики) ключом на 8, затем откручиваем болты защиты картера двигателя.

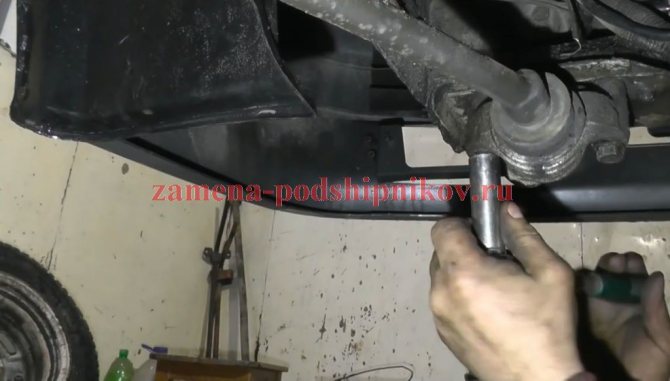

1. Находим кронштейн растяжки рычага подвески (3,4 на схеме), выкручиваем заднюю гайку с нижними болтами.

1. Теперь откручиваем болт стабилизатора поперечной устойчивости (8) с правой стороны, затем болты шаровых опор с обеих сторон (ключ на 17). Потом снимаем рычаг (7) вместе с растяжкой (4).

1. КПП наполовину отсоединена, теперь выкручиваем пробку для слива масла.

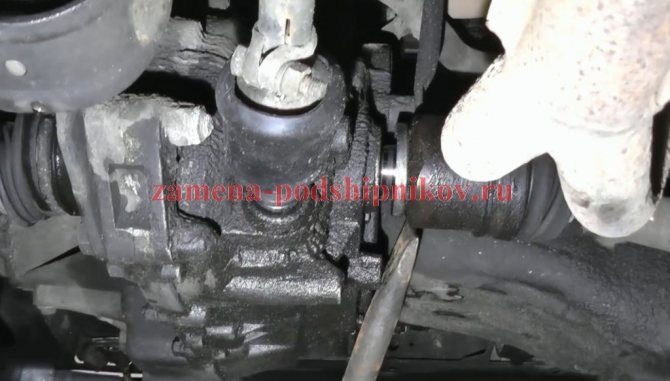

1. После слива масла снимаем приводы колес. Сначала вынимаем «гранаты» ШРУСа из ступиц с подшипником, затем шлицевую сторону вала достаём из коробки, используя монтировку.

1. Сбоку от коробки отключаем клемму заднего хода. Находим три болта крепления КПП к двигателю и скручиваем их.

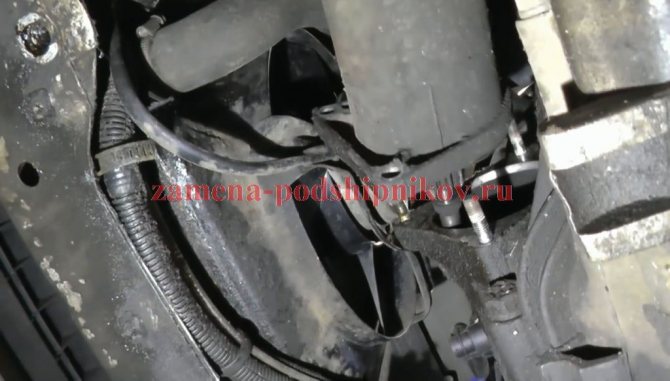

1. Чтобы убрать стартер, выкручиваем два болта снизу.

1. Теперь отсоединяем тягу переключения передач (10) и демонтируем кулису. Рядом расположена клемма датчика скорости, отсоединяем её (см. фото).

1. Откручиваем контргайку для отсоединения КПП от боковой опоры (подушки), далее выкручиваем длинным воротком два крепления задней подушки (9).

1. Осталось выкрутить два болта кронштейна КП (2) и отсоединить агрегат от двигателя.
2. Демонтируем узел, одной рукой придерживаем корпус, другой двигаем с помощью монтировки. После снятие узла, переходим к замене выжимного подшипника.

Важно знать:

Обязательно посмотрите видео «Как заменить выжимной подшипник сцепления у ВАЗ 2114», так как процесс разборки на видеозаписи показан в полном объеме, с дополнительными комментариями специалиста. На первом видео представлен процесс замены без снятия коробки передач.

Как поменять сцепление без снятия КПП

Подробный процесс замены на видео

https://youtube.com/watch?v=muL5USySV2g

Замена диска сцепления ВАЗ 2115

Самостоятельно меняем выжимной подшипник на ВАЗ 2114

После снятия КП, важно сделать осмотр дисков, корзины сцепления, а так же оценить состояние корпуса КПП изнутри. Уберите грязь, лишнее отработанное масло, убедитесь, что не сломало ухо у выжимного подшипника, далее приступаем к замене муфты. Ниже представлена схема компоновки сцепления.

Принцип работы детали следующий: при нажатии на педаль сцепления, приложенная сила передается вилке (4) через тросик (3), которая передвигает выжимник по направляющей втулке первичного вала (1), далее корпус шарикоподшипника передает усилие нажимному диску (корзине) (6), после этого ведомый диск отсоединяется, затем агрегат отключается от двигателя для переключения скорости.

1. Направляющая втулка, которая показана на фото фиксирует и направляет муфту в процессе её работы. Для демонтажа старой детали найдите края пружины муфты, приподнимите их отверткой, снимите ВП сцепления у ВАЗ 2114, замена которого и требуется.

1. Используя смазку ШРУС, наносим её на шлицы втулки, так же смазываем новый подшипник и посадочные поверхности.

1. Надеваем новый ВП на направляющий вал, потом крепим деталь пружиной. Проверьте ход муфты, передвигая вилку. Руками раскрутите элемент и убедитесь, что нет перекатов и нарушений легкости вращения.
2. На этом замена ВП сцепления закончена, устанавливаем коробку передач на место по обратному порядку.

Замена сцепления ваз 2110 2114 без снятия коробки

Всем доброго времени суток. Опишу свою историю связанную с заменой сцепления, точнее как оно «кончалось» и о том как бюджетно и удачно разрешилось.

Месяцев шесть назад заметил что машина (у меня ваз 2110 но если у вас ваз 2114, то большой разницы нет) стала вести себя немного странно. В какой-то день отлично тянула, а бывало что, ну никак. Причём обороты растут уверенно, а динамики нет. Проездил с такими симптомами около четырёх месяцев. Следующим этапом неисправности стало то, что первая и вторая передачи стали включатся с усилием, а задняя вообще с треском и подобными звуками. Отрегулировав педаль почти до панели, переключение пришло в норму, а тяга, конечно же, так и не появилась. В таких случаях говорят — буксует сцепление. Двигатель ревёт от оборотов, но не едет. Решено было ремонтироваться.

КАК СНЯТЬ КОРОБКУ ПЕРЕДАЧ ВАЗ 2110 2111 2112

Обзвоним несколько СТО узнал, что цена на замену сцепления велика (около 3500 р.). Решил — это не для меня и стал искать подходящую яму для замены сцепления своими руками. Можно конечно и на домкрате это проделать, но я не сталкивался с таким ремонтом и не хотелось усложнять работу. Яму нашёл (спасибо другу). Выбрали день и приступили к замене. Сразу скажу, что фотографии получились не совсем хорошие, но я постараюсь описать, все засады и тонкости с которыми вам, возможно придётся столкнуться.
