Как отрегулировать сцепление на ВАЗ 2107

Правильно отрегулированное сцепление ВАЗ 2107 обеспечивает нормальную работу автомобиля и длительную эксплуатацию узлов и деталей машины. Проверку правильности регулировки рекомендуется выполнять при каждом техническом обслуживании автомобиля.
В процессе эксплуатации неправильная регулировка может выражаться в двух видах неисправностей:

• Сцепление буксует — при полностью отпущенной педали диск пробуксовывает и не передает трансмиссии мощность то двигателя в полном объеме;
• Сцепление ведет – при полностью выжатой педали диск не отходит от маховика, что не позволяет нормально переключать скорости и заставляет машину двигаться тогда, когда это не нужно.

Кроме этого, сцепление может включаться слишком рано или поздно, что затрудняет управление транспортным средством.

Сам процесс регулировки состоит из двух частей. Первую выполняют в салоне, вторую – под днищем автомобиля ВАЗ 2107, из смотровой ямы. Из инструментов вам понадобится:

• Ключ на 8 или 10, в зависимости от модели рабочего цилиндра сцепления;
• Рожковый ключ на 13;
• Рожковый ключ на 17.

Первая регулировка включает в себя установку хода педали сцепления. Выполняется она из салона, под рулевой колонкой. Для ограничения полного хода служит специальный регулировочный винт, зафиксированный контргайкой. Закручивая или выкручивая его, добиваемся нормального хода педали, который должен составлять примерно 140 мм. Обычно регулировать полный ход нет необходимости, он установлен с завода и изменяется очень редко.

Вторая часть регулировки заключается в установке свободного хода педали. В нормальном режиме он должен составлять 30-35 мм. Однако некоторые автолюбители подстраивают свободный ход под свои индивидуальные привычки и предпочтения. Такой подход вполне допустим при условии, что он не отразится на работоспособности и долговечности деталей автомобиля ВАЗ 2107.

Итак, для проверки и регулировки спускаемся в смотровую яму. Проверка зазора производится оттягиванием вилки от толкателя.

Расстояние свободного хода должно составлять 4-5 мм. Если зазор значительно отличается от нормативного, его необходимо отрегулировать. Для этого:

• Снимаем пружину, оттягивающую вилку сцепления в исходное положение;
• Отпускаем контргайку на толкателе;

• Удерживая толкатель ключом на 8 (10), накручиваем или скручиваем упорную гайку до достижения необходимого зазора;

• Фиксируем упорную гайку контргайкой;
• Проверяем зазор;
• Устанавливаем пружину на место.

На этом процедуру регулировки можно считать законченной. Однако для того чтобы убедиться в правильности полученного результата, необходимо проверить сцепление в действии. Для этого заводим автомобиль, включаем передачу и плавно начинаем отпускать педаль. При правильной регулировке автомобиль должен трогаться примерно на половине хода педали. Допускается регулировка, включающая сцепление ниже или выше, но недопустимо включение в самом верху или низу, так как появляется риск появления указанных выше неисправностей.

Регулировка сцепления ВАЗ!

Регулировка сцепления ваз 2107

Замена сцепления без снятия коробки ВАЗ 2101-07.

Регулировка сцепления

Весь процесс регулировки сцепления состоит из двух частей. Одна из них происходит непосредственно в салоне автомобиля, в то время как вторая выполняется снизу автомобиля, пока тот находится либо на смотровой яме, либо на подъемнике.
Для регулировки сцепления потребуются следующие инструменты:

• рожковые ключи на 13 и 17;
• ключ на 10 либо на 8 (все зависит от того, какая именно модель рабочего цилиндра сцепления).

Первая регулировка также предполагает проведение установки хода педали сцепления. Этот этап работы выполняется непосредственно из салона автомобиля, под рулевой колонкой. Там имеется регулировочный винт, который служит для ограничения полного хода. Он зафиксирован при помощи контргайки. Покрутив винт то в одно положение, то в другое, можно добиться нормального хода педали, который, согласно инструкции, должен составлять 14 см.

Но, как правило, в этом нет никакой необходимости, поскольку ход педали устанавливается на заводе и самопроизвольно способен измениться лишь в очень редких случаях.

Второй этап регулировки заключается в установке свободного хода педали, который в нормальном режиме должен варьироваться в диапазоне от 30 до 35 мм. Тем не менее достаточно часто автолюбители предпочитают подстраивать свободный ход педали под свои личные предпочтения.

Для проверки, а также регулировки сцепления необходимо спуститься на самое дно смотровой ямы. Проверить величину зазора можно путем оттягивания от толкателя вилки. Расстояние свободного хода должно составлять около 4-5 мм. Но если этот показатель значительно отличается от указанного, то регулировка является необходимой.

Для произведения регулировки нужно:

• снять пружину, которая оттягивает вилку сцепления;
• отпустить на толкателе контргайку;
• при помощи ключа на 8 либо на 10, как говорилось ранее, накрутить или же, наоборот, скрутить гайку до тех пор, пока зазор не будет нужного размера;
• при помощи контргайки зафиксировать упорную гайку;
• снова проверить зазор;
• установить пружину на ее прежнее место.

На этом процедуру регулировки сцепления на ВАЗ-2107 можно считать полностью оконченной. Тем не менее для того чтобы быть уверенным в том, что все сделано правильно, следует проверить работу сцепления. Для этого необходимо завести автомобиль, включить передачу и плавно отпускать педаль сцепления. Если работа проведена успешно, то автомобиль должен тронуться с места, приблизительно на половине хода педали. Хотя возможны и некоторые другие виды регулировок, при которых автомобиль «захочет» поехать при едва отпущенной педали либо практически при полном нажатии. Все зависит от предпочтений самого водителя. Однако не стоит забывать, что в таком случае могут возникать неисправности, указанные в самом начале нашей статьи.

Гараж 56: Регулировка сцепления ВАЗ 2107

https://youtube.com/watch?v=sVF7Qf-U3Nw

Регулировка сцепления ВАЗ 2101-07 НИВА

Регулируем сцепление ВАЗ 2107

Если вы заметили, что при включении сцепления автомобиль стал дергаться, ход педали увеличился, уменьшился или она стала западать, появился люфт — значит пора регулировать сцепление.

Если этого не сделать, то вы достаточно сильно рискуете по двум причинам:

• во-первых, увеличивается износ деталей трансмиссии — вилки сцепления, выжимного подшипника, ведущего и ведомого дисков;
• во-вторых, автомобиль может попросту стать неуправляемым, поскольку вы не сможете нормально переключать передачи, особенно это опасно в том случае, если вы идете на обгон, едете под горку или спускаетесь с нее.

Сегодня мы поговорим о регулировке сцепления на ВАЗ-2107. Если же у вас ВАЗ-2108-21099, то можете почитать соответствующую статью на нашем портале vodi.su.

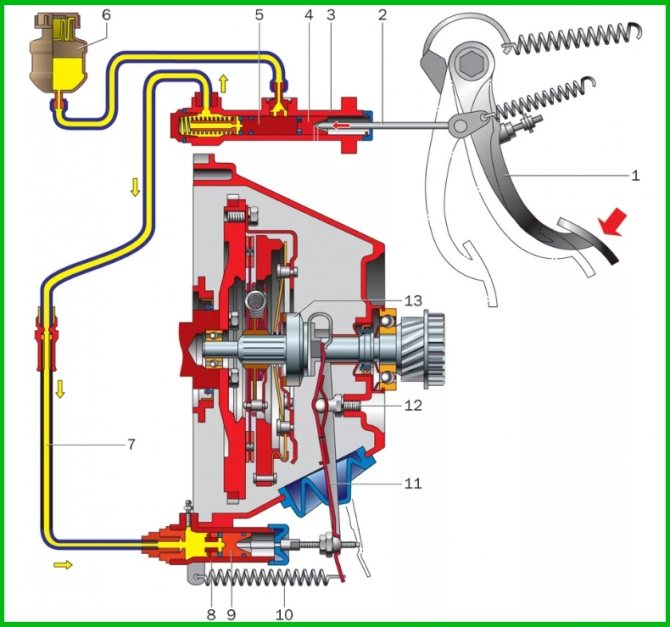

Устройство сцепления ВАЗ-2101-2107

Прежде, чем приступать к работе, убедитесь, что вы хоть немного ознакомлены с устройством.

Сцепление на ВАЗ-2107 — сухое однодисковое. Непосредственно под педалью находится главный гидропривод цилиндра сцепления. Нажимая на педаль, мы приводим в движение толкатель, который входит в гнездо поршня главного цилиндра. Из-за этого гидравлическая жидкость выдавливается из него и движется по трубопроводу к рабочему цилиндру.

Рабочий цилиндр в свою очередь соединен с вилкой сцепления посредством толкателя. Когда мы жмем педаль, вилка перемещает выжимной подшипник по втулке и разъединяет нажимной и опорный диски. Таким образом вращательные движения коленвала перестают передаваться на трансмиссию и мы можем переключать передачи.

Понятно, что если будут какие-либо неисправности, то переключение передач станет проблематичным. Если, к примеру, пытаясь переключиться со второй на третью, вы чувствуете пробуксовки, неприятный запах и подергивания автомобиля, это может свидетельствовать не только о необходимости регулировки гидропривода, но также об износе феродо — фрикционных накладок ведомого диска сцепления. Допускать этого ни в коем нельзя, иначе заклепки будут царапать маховик и саму корзину сцепления.

В таком случае вам нужно не регулировать сцепление, а клепать новые накладки на ведомый диск, либо проводить его полную замену — задание сложное, но к счастью сами накладки стоят не так дорого, гораздо дороже обойдутся ремонтные работы.

Регулировка сцепления ВАЗ-2107

Сначала нам нужно проверить ход педали сцепления. Мы уже писали на Vodi.su о том, как это сделать с помощью линейки. Свободный ход педали может варьироваться между 0,4 и 2 мм. Рабочий ход — 25-35 миллиметров. Наша задача — отрегулировать именно свободный ход, потому что если он будет в пределах нормы, то ограничительный винт педали сцепления не даст ей опускаться ниже.

Определяем необходимость регулировки

Наличие даже минимального люфта при нажатии на педаль сцепления является показанием к выполнению соответствующего ремонта. Автовладелец при любых изменениях ощущений хода педали сцепления должен выполнять регулировку, что и позволит избежать повышенного износа соответствующих узлов. Также такую сервисную работу необходимо проводить в том случае, если при нажатии на педаль сцепления коробка передач плохо включает ступени и не происходит размыкание мощности. Наглядно узнать, как отрегулировать сцепление на Ваз 2107 позволит видео, которое с вы сможете найти в конце данной статьи. Косвенными признаками неполадок со сцеплением могут стать рывки при переключении передач, скрежет и пробуксовки. В данном случае следует проверить люфт сцепления и выполнить диагностику гидравлического привода.

Особенности регулировки привода выключения сцепления автомобилей ВАЗ 2105, 2107

Правильная и четкая работа сцепления на автомобилях ВАЗ 2105, 2107 обеспечивается определенными регулировками его привода. Их две: регулировка зазора между толкателем и поршнем главного цилиндра сцепления и регулировка свободного хода педали сцепления.

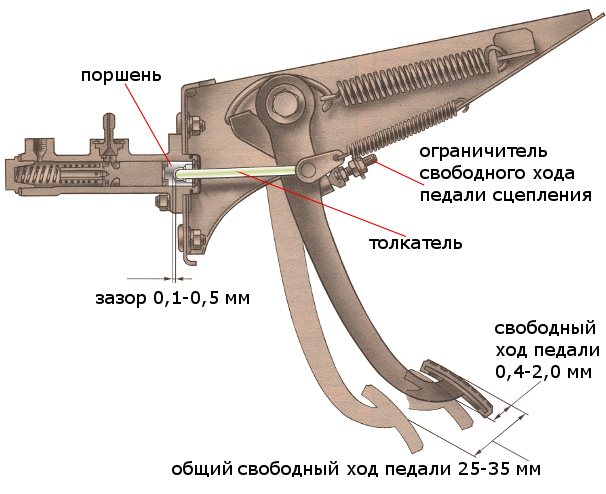

Зазор между толкателем и поршнем главного цилиндра сцепления составляет 0,1 – 0,5 мм. Он регулируется вращением ограничителя свободного хода педали сцепления. При этом у педали сцепления образуется некоторый свободный ход 0,4 – 2,0 мм, который водитель выбирает, начиная нажимать на педаль.

зазор между толкателем и поршнем, свободный ход педали сцепления автомобилей ВАЗ 2105, 2107

Измеряется он линейкой или рулеткой, которая устанавливается от пола до середины нижней части площадки педали. Рукой перемещаем площадку относительно шкалы линейки, нажимая педаль. Если зазор имеется, вначале педаль перемещается очень легко, а потом уже с трудом. Если зазора нет, немного выворачиваем ограничитель хода педали. Добиваемся, чтобы свободный ход по линейке укладывался в требуемые два миллиметра.

Этот зазор необходим для полного выключения сцепления. Если он отсутствует, то поршень не сможет до конца возвращаться в заднее положение при отпускании педали и в рабочей полости главного цилиндра, и во всем приводе будет оставаться избыточное давление. В результате сцепление не будет полностью выключаться, так как выжимной подшипник будет давить на лепестки нажимной пружины, и диски будут пробуксовывать (не полностью прижиматься к маховику). Увеличение данного зазора приведет к тому, что сцепление не будет полностью выключаться и будет «вести» (диски не до конца отходят от маховика).

Регулировка свободного хода педали сцепления (зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления)

Регулируется гайкой на толкателе рабочего цилиндра сцепления. При правильной регулировке свободный ход вилки выключения сцепления составляет 4 – 5 мм (проверяется рукой: вилка оттягивается от упора в регулировочную гайку на толкателе), а свободный ход педали сцепления 25 – 35 мм. Необходимо отвернуть контргайку на толкателе и вращением регулировочной гайки установить требуемый требуемый свободный ход вилки. Свободный ход педали в 25 – 35 мм (до момента выключения сцепления) можно проверить по линейке. Именно такая его величина означает наличие зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления.

свободный ход толкателя рабочего цилиндра сцепления автомобилей ВАЗ 2105, 2107

В случае отсутствия этого зазора выжимной подшипник давит на нажимную пружину «корзины» — сцепление «буксует». При увеличенном зазоре – «ведет».

Свободный ход педали сцепления 0,4 – 2,0 мм входит в свободный ход педали – 25 – 35 мм. То есть 25 – 35 мм это общий необходимый размер.

Примечания и дополнения

— Сцепление на автомобилях ВАЗ 2105, 2107 постоянно замкнутого типа, то есть постоянно включено: при отпущенной педали ведомый диск прижат ведущим к маховику и вращается вместе с ним, а также выжимным подшипником и первичным валом коробки передач. Между выжимным подшипником и накладкой упорного фланца нажимной лепестковой пружины корзины сцепления имеется зазор в 1,5 – 2,0 мм. Этот зазор выбирается, когда водитель начинает нажимать на педаль.

— Полный ход педали сцепления на автомобилях ВАЗ 2105, 2107 составляет 140 мм.

— После регулировки привода сцепления проверьте четкость переключения передач. Особое внимание передаче заднего хода. Плавность ее включения — показатель успешной регулировки.

Еще статьи по автомобилям ВАЗ 2105, 2107

Признаки неисправности сцепления

Постараемся в общих чертах разобраться в процессе отладки сцепления. Зачем необходима регулировка? Если своевременно не провести настройку, то впоследствии это приведет к сложным ремонтным работам или полной замене всей системы. В случае, если ход педали увеличен, то это впоследствии приведет к неполному выключению, диск все равно будет находиться в контакте с маховиком мотора.

Если же наоборот, то есть ход педали небольшой, то не будет происходить полного включения ведомого диска, как говорят водители, будет происходить пробуксовка, или же утрата вращающего момента.

Диагностика системы

• Начнем с самого простого. Нам потребуется обычная линейка. Однако, измерение хода педали потребуется тогда, когда появятся неполадки во время переключения скоростей или же при старте.
• Если вы начинаете движение и в это время случаются рывки либо удары, треск при переключении скорости или же происходит западание педали – это явные симптомы того, что система нуждается в регулировке.
• Не считая этого, вы можете лично провести диагностику. Нужно завести мотор, не спеша отпускать педаль и тронуться с места.
• В случае, если машина стартует сразу, при отпускании педали, то это означает недостаточность свободного хода. И в противном случае, если машина не трогается с места, даже если педаль отпущена, то это означает, что ее ход превышает норму.
• С помощью линейки или рулетки измеряем расстояние между полом и педалью — оно должно равняться 160 миллиметрам, в противном случае нужно регулировать.

Инструменты

• набор ключей;

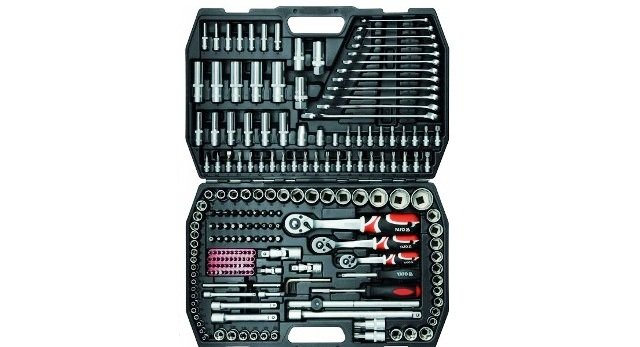

Такой набор ключей желателен для всех владельцев ВАЗ

• отвертки;
• WD-40 или его аналог;
• нож;
• жидкость для сцепления;
• шланг;
• емкость;
• обычная линейка или рулетка.

Подготовительные работы

Для выполнения регулировки ставим машину на яму или эстакаду. Если такой возможности нет, то соблюдая все меры безопасности, необходимо выставить автомобиль на опоры с помощью домкрата.

Регулировка

1. Свободный ход нужно отрегулировать, чтобы он равнялся 0,4-2 миллиметрам от верхнего положения педали до упора. В ином случае проводим настройку. С помощью ключа на «10» немного откручиваем гайку, стопорящую ограничитель и путем ее вращения выставляем необходимый зазор.
2. В случае, если система двигателя ВАЗ 2107 предусматривает инжекторный впрыск горючего, то необходимо снять защитный щиток.
3. Перед нанесением на резьбу толкателя смазывающей смеси вычищаем его от грязи.
4. Проводим проверку хода толкателя, так как от него зависит ход выжимного подшипника. Отжимаем вилку назад до самого упора, ход толкателя должен составлять четыре-пять миллиметров. Так как нужно существенное усилие, то пружинку лучше отсоединить от рычага.

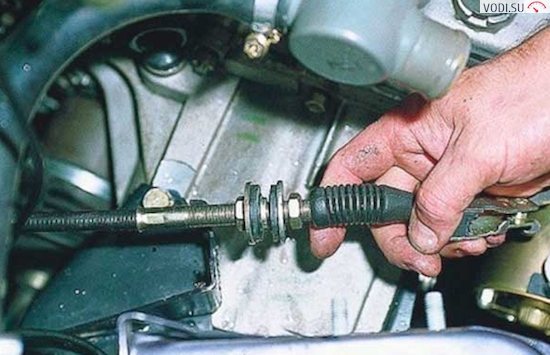

Отжим вилки Регулировать ход толкателя ВАЗ 2107 нужно при помощи ключа на «17». Необходимо сдерживать от проворачивания регулирующую гайку толкателя, а с помощью ключа на «13» ослаблять контргайку.

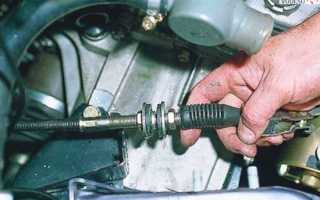

Ослабляем контргайку Фиксируя толкатель с помощью ключа на «8», ключом на «17» выставляем нужные четыре-пять миллиметров.

Выставляем 4-5 мм

Устройство механизма сцепления на ВАЗ 2107

Сцепление хотя и выполняет несложную задачу, состоит из множества составляющих деталей. Все детали имеют соответствующий ресурс, поэтому рано или поздно муфта сцепления нуждается в ремонте и регулировке. Прежде чем настроить сцепление на ВАЗ 2107, нужно разобраться с его конструктивными элементами.

Классические авто семейства ВАЗ оснащены механизмом сцепления сухого замкнутого типа. Состоит устройство из следующих элементов:

1. Ведущая часть — это ведомый диск, имеющий шлицы для передачи момента перемещения на вал КПП. Это вращение передается при помощи трения, возникающего между накладками фрикционного типа с маховиком и нажимным диском.
2. Неразборный механизм — этот узел называют корзиной, которая фиксируется к маховику.

В действие механизм сцепления на ВАЗ 2107 приводится за счет самой левой педали в салоне машины. В действие устройство приводится с помощью гидравлического привода. Основу гидропривода составляют следующие узлы:

• Главный и рабочий цилиндры.
• Вилки включения и выключения.
• Подшипник выжимной.

Аналогичной конструкцией сцепления оснащены все классические модели ВАЗ, а также карбюраторные и инжекторные ВАЗ 2107. Отличие заключается лишь в наличии вспомогательного щитка на инжекторных моделях, назначением которого является защита от грязи. Чтобы представить, о чем идет речь, ниже приведена схема рассматриваемого устройства.

Как отрегулировать сцепление на классике

Производить настройку сцепления на семерке следует после того, как выполняются работы по установке механизма. При правильно выполненной процедуре настройки можно продолжить эксплуатацию машины, не беспокоясь о преждевременной поломке агрегата. Перед процессом регулировки понадобится проверить гидропривод на присутствие в нем воздуха. Воздух нужно удалить с помощью прокачки системы, и при потребности осуществить замену всей жидкости.

Это интересно! Если после замены деталей сцепления было неправильно выполнено регулирование механизма, то продолжать дальнейшую эксплуатацию машины с не настроенным устройством не только не удобно и опасно, но может грозить повторным ремонтом.

Если возникла необходимость провести регулировку рассматриваемого механизма на ВАЗ 2107, то ниже представлена подробная инструкция.

Регулировка свободного хода педали сцепления

Чтобы выставить свободный ход педали, понадобится произвести настройку двух агрегатов — главного и рабочего цилиндров. Это позволит выполнить максимально-точную регулировку сцепления на ВАЗ 2107. Выполняются процедуры по регулированию хода педали сцепления:

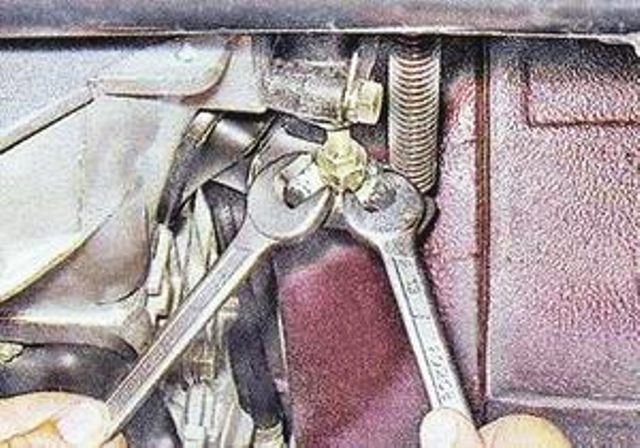

1. Двумя ключами на “13” в салоне машины внизу нужно отрегулировать полный ход педали. В качестве ограничителя полного хода выступает специальный шток, который фиксируется двумя гайками. При помощи одного ключа нужно удерживать крепление ограничителя хода, а вторым осуществлять ослабление гайки на несколько оборотов. Полный ход педали должен составлять около 140 мм, что можно замерить при помощи линейки.
2. На последующем шаге следует выставить свободный ход педали. В стандартном режиме свободный ход должен быть приблизительно 30 миллиметров. Однако это значение не есть эталонным, и каждый автолюбитель может выставить величину холостого хода исходя из своих предпочтений. Чтобы выставить свободный ход педали, понадобится вращать гайку самого ограничителя в сторону к кронштейну, который обозначен цифрой “2”. Как только величина свободного хода будет достигнута нужного значения, нужно придержать гайку ключом, а вторым инструментом осуществить затягивание контргайки.
3. На завершающем этапе самостоятельной регулировки педали сцепления необходимо произвести проверку. Берем в руки линейку, и уперев ее в кузов по ходу движения педали, осуществляем измерения. Сразу требуется нажать на педаль рукой, и давить до момента возникновения сопротивления.

Регулировка свободного хода толкателя вилки сцепления

Приступаем к настройке свободного хода толкающего штока вилки сцепления(рабочего цилиндра). Для начала нужно уточнить величину свободного хода. Делается это так:

1. Рабочий цилиндр располагается внизу автомобиля, поэтому для продолжения дальнейших действий нужно спуститься в смотровую яму и продолжить работы там.
2. Вооружившись плоскогубцами, требуется демонтировать пружину с вилки выключения сопротивления. Пружину извлекать не обязательно, но тогда при выполнении настройки понадобится прикладывать усилие при проверке.
3. Используя линейку, нужно узнать величину свободного хода вилки сцепления.
4. Прикладывая силу на вилку до упора, нужно придержать ее в таком положении. Запоминаем положение вилки по линейке, а затем требуется отпустить механизм, и осуществить замеры свободного хода. Ее величина должна составлять в пределах от 3 до 5 мм. От этого свободного хода зависит срок службы выжимного подшипника. Если зазор будет отсутствовать, то вся нагрузка будет поступать на выжимной подшипник, что вскоре выведет его из строя.

Когда зазор вилки не соответствует норме, то его следует отрегулировать. Процесс регулировки представляет собой выполнение следующих манипуляций:

1. Используя два ключа на “13” и на “17”, нужно осуществить ослабление контргайки. На фото показан этот процесс — буквой “а” обозначен ключ, которым нужно удерживать гайку, а вторым под буквой “б” следует отвинтить гайку.
2. Используя плоскогубцы или переставной ключ, необходимо зафиксировать ими торцевую часть толкателя или штока РЦС в неподвижном виде, и произвести ослабление гайки “а” на 1-2 оборота.
3. Выставляем верную величину свободного хода толкателя от 3 до 5 мм.
4. Закрепляем в установленном положении контргайку “а”, закручивая при этом гайку “б”.

После окончания регулировки холостого хода толкателя вилки сцепления, требуется перепроверить соответствие норме холостого хода педали. Не забудьте поставить на свое место пружину.

Проверка сцепления

Чтобы убедиться, что все проведенные работы выполнены правильно, приступаем к следующим манипуляциям:

1. Установить рычаг КПП в режим “нейтрали”.
2. Заводится мотор, после чего нужно прогревается двигатель до рабочей температуры.
3. Выжимаем сцепление до упора, и переводим рычаг переключения передач в режим задней скорости.
4. Продолжается проверка работоспособности, и теперь можно включить первую передачу и тронуться. Включаем поочередно каждую передачу и прислушиваемся к отсутствию скрежета.
5. При переходах передачи с одной на другую не должно возникнуть сторонних шумов в виде скрежета и стука. Отсутствие посторонних шумов означает, что система сцепления отрегулирована правильно.
6. Если передачи включаются плавно и без посторонних шумов, значит все сделано правильно.
7. Остается выполнить еще одну проверку — на каждой передаче набираем скорость и наблюдаем за тем, чтобы машина набирала обороты плавно, без признаков пробуксовывания. Если они присутствуют, то это говорит о том, что сцепление буксует, и понадобится повторно произвести регулировку.

Когда нужно делать регулировку привода сцепления

1. Нарушение включения передач – позиции включаются со стуком, треском или посторонними звуками.
2. Нарушен порог срабатывания включателя сцепления. Оптимальным считается провал от 25 до 35 мм.
3. Увеличенный расход горючего. При неисправном механизме, перерасход бензина может составлять до 20% от эталонного значения.
4. Выбивание позиций. Во время разгона транспортного средства передачи «вылетают».
5. Диссонанс при наборе оборотов двигателем. Во время нажатия на педаль газа ДВС раскручивается, а автомобиль отстает.
6. Провалы рычага сцепления, также сюда относится увеличение или отсутствие рабочего люфта системы.
7. Раннее или позднее срабатывание механизма при нажатии педали.
