Если кратко, сцепление – это передаточное звено между коленвалом двигателя и первичным валом КПП. При этом нажатие педали разъединяет эти 2 узла: двигатель продолжает работать, а водитель может переключать передачи.

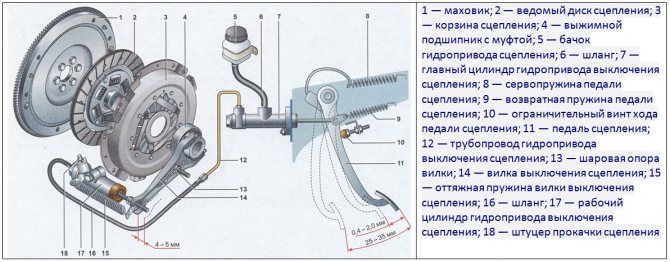

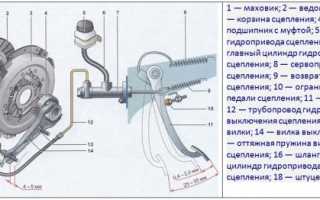

Устройство сцепления Ваз-2107

ВАЗ 2107 имеет сухое однодисковое сцепление. Главный цилиндр гидравлического привода сцепления расположен под педалью, при нажатии на которую двигается толкатель, нажимает на поршень цилиндра, образуя давление. Тормозная жидкость, которой наполнен гидропривод, выдавливается и переходит в рабочий цилиндр. Поршень этого цилиндра совмещен с вилкой сцепления регулировочной тягой.

При нажатии на педаль она перемещает вилку, сдвигает выжимной подшипник и разъединяет диски. В итоге крутящий момент с маховика коленчатого вала перестает передаваться на КПП и появляется возможность переключить передачу. В случае неисправности узла сцепления, при надавливании на педаль, вал коробки продолжает вращаться и переключать передачи становится невозможно. При неправильной регулировке сцепления, износе, замасливании диски могут начать буксовать, что в результате приведет к их перегреву. Продолжать использовать машину становится невозможно. Поэтому при первых признаках неисправности стоит заняться его ремонтом и регулировкой.

Неисправности гидропривода

Заключаются в подтекании тормозной жидкости из-за износа манжет главного и рабочего цилиндров; может лопнуть гибкий шланг; иногда при нажатой педали машина начинает сама трогаться с места- это износ главного цилиндра.

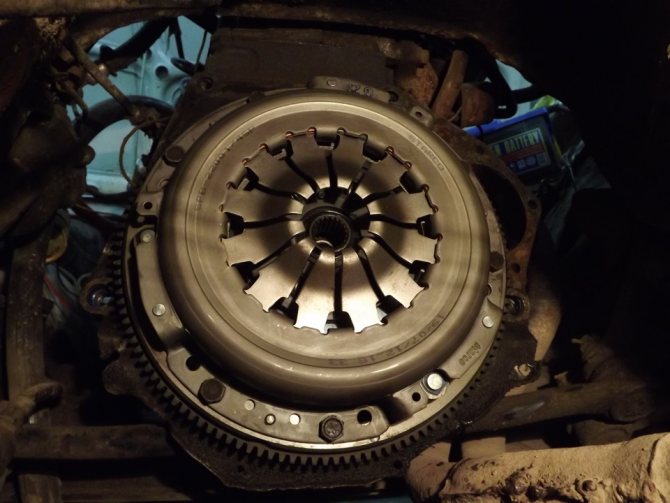

Корзина сцепления

Сцепление на ВАЗ 2107

Сцепление ВАЗ 2107 это часть механизма трансмиссии, участвующая в передаче крутящего момента на ведущие колеса автомобиля. Находится сцепление между коробкой передач и двигателем автомобиля и передает вращение от двигателя на коробку. В момент нажатия педали происходит отключение сцепления и от коробки передач отделяется двигатель. Когда педаль отпускается, соединение вновь восстанавливается. Сцепление обеспечивает плавное трогание автомобиля с места и бесшумное переключение передач.

Ремонт педали сцепления ВАЗ-2107

Пропало сцепление,на что сразу обратить внимание.

Прокачка сцепления, несколько способов.

Почему буксует – причины и их устранение

Сцепление обычно буксует из-за того что:

• Нет зазора между нажимным подшипником и пятой корзины;
• не отрегулирован привод сцепления;
• на диски попадает масло;

В зависимости от причины возникновения этой проблемы определяется ход ремонта. Если дело в нажимной диафрагменной пружине, ее придется поменять на другую. При изнашивании фрикционных накладок осуществляют замену ведомого диска. При ремонте/снятии накладок, проверяются прокладки. Если они в плохом состоянии, их тоже меняют на новые. Если масло попало на ведомый диск, потребуется обработать его керосином и очистить мелкой наждачкой.

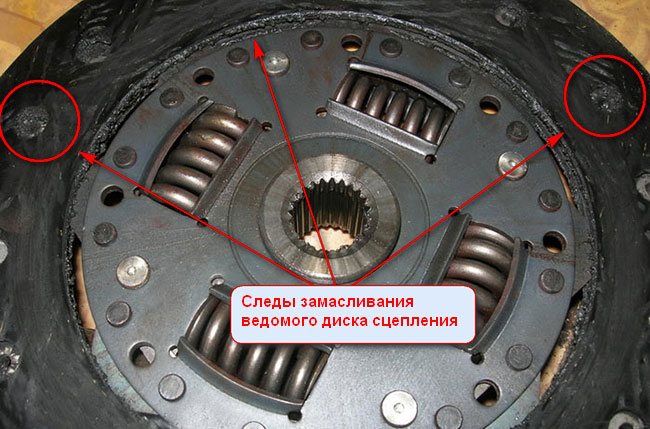

Замасливание диска

Попадание смазки на какую-либо сторону маховика и нажимного диска возможно при повышенном уровне масла в картере КПП или протечки в заднем подшипнике коленчатого вала. Для решения проблемы выполняется диагностика, и устраняется причина протечки- заменяются сальники, потом очищаются запчасти.

Прочитайте, может пригодится: Как заменить тормозную жидкость на «классике» Ваз

Величина свободного хода по техническим условиям равна 30-35 мм, полного хода – 140 мм. Любое отклонение от нормы связано с нарушением работы трансмиссии и требует выполнения регулировочных работ. Параметр проверяется с помощью линейки. Для этого определяется расстояние от педали до центра площадки. Регулировку выполняют на яме или подъемнике посредством рожковых ключей 13 на 17 мм и 17 на 19 мм. Регулировочную тягу и гайки чистим щеткой и обрабатываем WD-40. Далее, контргайка ослабляется, вращением регулировочной гайки меняем зазор. Если свободный ход надо уменьшить- тягу удлиняем, если увеличить- укорачиваем. После выполнения работы, закручивается контргайка.

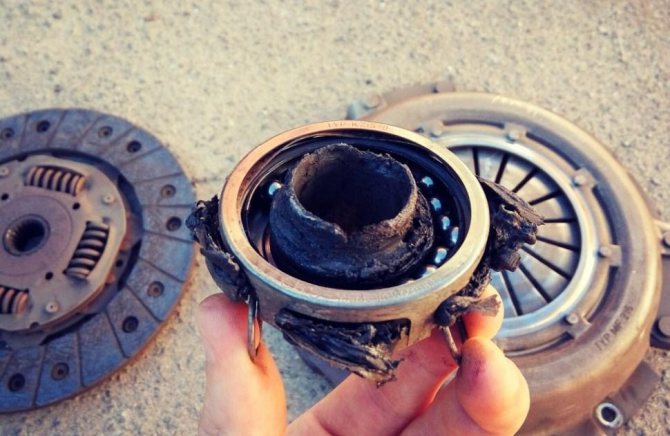

Поврежденная муфта выключения

Замена главного и рабочего цилиндра

Сцепление стало мягким: причины и ремонт

Главный цилиндр создает давление в гидросистеме, передавая усилие от толкателя педали на шток рабочего цилиндра. Служит он долго, и замены чаще требует ремкомплект, а не сам цилиндр. Рабочий цилиндр служит для передачи усилия на толкатель вилки сцепления. Гидравлическая жидкость от главного цилиндра давит на поршень в рабочем цилиндре и приводит в действие вилку.

Их неисправности проявляются провалами или тугим ходом педали сцепления, затрудненной работой КПП (передачи переключаются с хрустом, вибрацией). Визуально проблему с главным или рабочим цилиндром видно по потекам жидкости.

Замену цилиндра сцепления делают если пострадало «зеркало» цилиндра или другие его элементы, что случается достаточно редко. Намного чаще изнашиваются сменные детали, и тогда можно просто поставить новый ремкомплект.

Замена главного цилиндра, видео

Замена главного цилиндра сцепления ВАЗ-2107 своими руками

Главный цилиндр находится рядом с вакуумным усилителем тормозов, снизу от бачка тормозной системы. Демонтаж его делается в следующем порядке:

1. Откачать жидкость из расширительного бачка цилиндра (резиновой грушей или шприцем со шлангом);
2. Когда в расширительном бачке не останется жидкости, снять его с цилиндра (отсоединить резиновый крепеж);
3. Отвернуть гайку, которая крепит трубопровод к цилиндру, шланг трубопровод в сторону;
4. Ослабить хомут, которым шланг крепится к цилиндру, снять шланг;
5. Вывернуть гайки, которые крепят цилиндр, снять его, вылить оставшуюся жидкость.

После демонтажа нужно осмотреть цилиндр на предмет износа металлических частей, резиновых прокладок. При необходимости заменить ремкомплект или поставить новый цилиндр. Установка делается в обратном порядке.

Замена рабочего цилиндра, видео.

Рабочий цилиндр расположен рядом с КПП, на картере сцепления. Доступ к нему есть и снизу, и со стороны моторного отсека. Порядок демонтажа:

1. Ослабить гайку, которой к цилиндру крепится шланг. Гайку полностью не снимать, шланг не отсоединять;
2. Плоскогубцами снять оттяжную пружину;
3. Плоскогубцами разогнуть и снять ограничительный шплинт из толкателя;
4. Вывернуть болты, которыми цилиндр крепится к картеру сцепления;
5. Снять скобу, которая крепилась к цилиндру этими болтами и к которой крепилась оттяжная пружина;
6. Снять цилиндр, выдвинув толкатель из отверстия в вилке сцепления;
7. Вот теперь можно полностью отвернуть гайку и снять шланг с цилиндра. Как и в случае с главным цилиндром, установка производится в обратном порядке.

Зачастую проблемы с приводом обусловлены некачественной гидравлической жидкостью

При работе обратите внимание на ее цвет и консистенцию. Нередко в жидкости накапливаются продукты износа, и они начинают работать как абразив

Как отрегулировать привод сцепления.

Как устроено и работает сцепление.

Регулировка сцепления ВАЗ!

Сцепление “ведет”- признаки, причины и как устранить

Если сцепление ведет, возможно, причина кроется в:

• Увеличенном зазоре между опорной частью нажимного подшипника и пятой корзины. Его необходимо поставить в пределах 4–5 мм, изменив длину регулировочной тяги рабочего цилиндра.
• Деформировались(покоробились) от перегрева пружинные сектора ведомого диска. Диск надо сменить на новый.
• Заел ведомый диск на шлицах ведущего вала передней коробки передач. Дефектуются оба элемента, при необходимости ставятся новые.
• Мало тормозной жидкости в бачке основного цилиндра или скопление пузырьков воздуха в системе гидропривода. Рабочая жидкость пополняется до нужного уровня, прокачивается гидравлическая система сцепления.

Если сцепление начинает выключаться в начале, это значит, что отсутствует свободный ход. Эту неисправность можно устранить регулировкой. Напротив, при увеличенном свободном ходе, сцепление начинает выключаться в конце надавливания на педаль. В таком случае надо увеличить длину штока РЦС. Уменьшенный свободный ход говорит об уменьшении толщины накладок ведомого диска, а значит надо поставить новый.

Причины по которым может провалиться педаль сцепления

Если на автомобиле проваливается педаль сцепления, то в этом мало чего приятного. Сцепление — это не тормоз и не акселератор, однако без этой педали дальнейшая эксплуатация машины также практически невозможна. Устранить такую поломку можно на ближайшем СТО или в домашних условиях. Чтобы продолжить дальнейшее передвижение, понадобится приобрести ремкомплект для ВАЗ 2107. Однако не стоит торопиться, так как рациональнее для начала выяснить истинные причины неисправности.

Когда пропадает сцепление, то водитель сразу же себя спрашивает, почему провалилась педаль и что делать дальше. Главное не паниковать, и искать выход из ситуации малыми потугами. Для начала нужно разобраться, что же стало причиной провала педали сцепления на ВАЗ 2107. Способствуют развитию такой неисправности следующие причины:

1. Часто причиной этого становится шланг, который обрывается в месте его соединения. Конечно, устранить такой вид поломки самостоятельно практически нереально, так как для этого понадобится купить новый тросик или возить его с собой.
2. Неисправность возвратного механизма, который реализован за счет пружины. Эта пружина может лопнуть или слететь. Чаще всего она лопается, но если диагностика показывает, что пружина соскочила, то ее можно поставить на место, и продолжить передвижение на авто.
3. Попадание воздуха в конструкцию гидропривода. Встречается такое явление крайне редко, однако если пропало сцепления, то исключать эту причину сразу не стоит. Чтобы устранить неисправность, понадобится выполнить прокачивание гидропривода, что позволит высвободить воздух. Только после прокачки системы получится продолжить движение на машине.
4. Неисправность механизма. Неисправность механизма можно предусмотреть заблаговременно, если прислушиваться и приглядываться к изменениям характера езды автомобиля. К таковым изменениям относятся: сцепление с каждым разом срабатывает при более резких нажатиях на педаль.

Регулировка сцепления ваз 2107

Гараж 56: Регулировка сцепления ВАЗ 2107

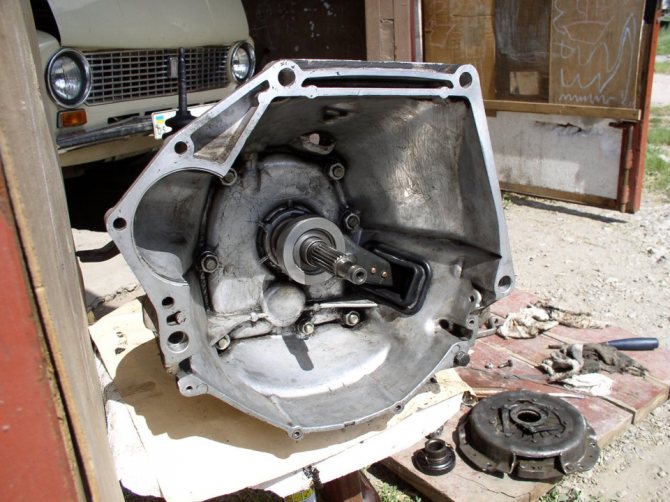

Полная разборка со снятием коробки передач

Работу нужно выполнить на подъемнике или на яме. В первую очередь снимаем аккумулятор

Разборку продолжаем снятием стержня с рычага переключения передач. Затем придется отверткой открутить саморезы крепление крышки, закрывающей отверстие кузова машины. На этом манипуляции внутри автосалона завершены. Что нужно сделать, дальше:

1. Убрать приемную трубу(выхлопной системы) и резонаторы;
2. Потом демонтировать стартер с картера маховика и отодвинуть в сторону;
3. От заднего моста и КПП отсоединить кардан.

Для возможности снятия коробки, снимаем поперечину задней опоры двигателя и трос привода спидометра. Также от КПП нужно отсоединить цилиндр гидропривода и убрать его в сторону.

Далее, потребуется убрать болты, с помощью которых держится крышка картера сцепления (ключ на 10) и перейти к демонтажу коробки, а поскольку весит она немало, под нее стоит поставить хорошую опору.

Прочитайте, может пригодится: Как найти что скрипело- коварная акустика

После этого, торцевым ключом откручиваются болты от картера маховика. Теперь, чтобы убрать коробку, ее придется аккуратно сдвинуть назад, медленно выводя первичного типа вал со ступицы ведомого диска сцепления. Делать это нужно аккуратно, чтобы не уронить коробку и не нанести себе травмы. Вот и все, коробка снята.

Видео о разборке сцепления на примере Ваз 2106, для “Семерки” подходит, небольшая разница только в салоне

Что делать, если не работает механизм переключения передач?

В случае провала педали сцепления на дороге с интенсивным движением, нервничать не стоит, а надо спокойно с «холодной головой» действовать и добраться до ближайшего места парковки, а еще лучше до гаража или до СТО. Для этого можно воспользоваться буксиром, эвакуатором или самостоятельно доехать.

Как самостоятельно ехать при поломке в системе сцепления?

Можно воспользоваться проверенными автолюбителями на практике советами:

• прежде чем завести автомобиль, надо включить первую передачу, а потом вместе с поворотом ключа в замке зажигания, даем газу, чтобы машина не заглохла. Начинаем движение;
• не стоит в ходе движения пытаться переключать передачи, поскольку синхронны могут не сработать и накроется коробка передач, ремонт которой будет стоить намного дороже, чем плата за эвакуатор.

Можно так же доехать до места ремонта автомобилем ВАЗ2106 или ВАЗ2107 без сцепления, включив таким же образом вторую передачу при начале движения. Только в таком случае необходимо учитывать некоторые важные нюансы:

• автомобиль должен находится либо на горизонтальном участке, либо на спуске вниз, только не в гору. Если машина будет ехать в гору, то данных метод не сработает; прежде чем начать движение, необходимо прогреть двигатель;
• поскольку автомобиль будет двигаться на пониженной передаче не выше второй, то следует хорошенько продумать маршрут движения, чтобы не пришлось останавливаться на перекрестках, уступая дорогу или на светофорах. По возможности, выбирайте главную дорогу и тяните на зеленый свет, чтобы не стать;
• необходимо проверить: включена ли аварийная сигнализация;
• важно помнить, что другие участники дорожного движения не знают о вашей проблеме, поэтому надо меньше маневрировать. В случае, когда не успеваете, лучше остановить автомобиль, а потом вновь проделать данную процедуру;
• когда нет уверенности в своих силах, то оптимальным решением будет: вызов эвакуатора либо буксира.

В автомобилях ВАЗ с задним приводом колесной пары механизм сцепления является отдельным гидромеханическим узлом, выполняющим взаимодействие силовых установок и трансмиссии.
