Управляемостью автомобилей в сложных условиях на высоких скоростях стали заниматься, когда мощность двигателя перестала быть проблемой. Стало ясно, что идеальной подвеской с этой точки зрения будет двухрычажка параллелограммного типа. Хорошо подобранная геометрия рычагов сделала возможным точное соблюдение постоянства наилучшего контакта колеса с дорогой.

Но совершенству нет предела, и даже у новой схемы стали отмечаться врождённые недостатки, в частности, паразитные подруливания во время загрузки колёс в поворотах. Надо было идти дальше.

Многорычажная подвеска – что это?

Первым серийным автомобилем, на котором установили подвеску нового типа, был Jaguar E-type 1961 года выпуска. Со временем ее с успехом стали применять и на передней оси автомобилей, как, например, на некоторых моделях Audi. Применение многорычажной подвески придает автомобилю изумительную плавность движения, превосходную управляемость и способствует снижению шума.

В данной конструкции крепление ступиц колес осуществляется при помощи четырех рычагов, что позволяет регулировку в продольной и поперечной плоскостях. Конструкция многорычажной подвески состоит из следующих узлов и деталей:

• продольные рычаги;
• поперечные рычаги;
• подрамник;
• опора ступицы;
• амортизаторы;
• пружины.

Основным несущим элементом подвески выступает подрамник, к нему фиксируются поперечные рычаги, соединенные с опорой ступицы, что в свою очередь обеспечивает ее поперечное положение. Многорычажная задняя подвеска, которую устанавливают на современных автомобилях, состоит из трех или пяти поперечных рычагов.

Это интересно: Демонтаж и замена вентилятора печки на «Рено Меган» 2 (3) своими руками

Достоинства и недостатки торсионной скручиваемой балки

Со времен первого поколения Golf сзади стояла зависимая скручиваемая балка, выполненная в виде буквы «П». Длинное упругое основание крепится к кузову, а на «ножках» стоят колеса, пружины и амортизаторы. При проезде кочек амортизаторы сжимаются, так же как и сама перемычка балки, которая работает как торсион. Тем самым достигается необходимое поглощение энергии ударов от кочек. Эта конструкция оказалась настолько эффективной и надежной, что автопроизводители не спешат от нее отказываться и до сих пор ставят на базовые версии популярных автомобилей.

К достоинствам конструкции можно отнести:

• простоту и надежность задней торсионной балки;
• невысокую стоимость обслуживания;
• ремонтопригодность и низкую стоимость деталей;
• фиксированную настройку крепления, колеса всегда находятся в правильной позиции.

Недостатки скручиваемой балки:

• большой вес элементов задней подвески;
• низкая управляемость по сравнению с «многорычажкой»;
• недостаток комфорта при поездках.

Надувной матрас. Зачем нужна пневматическая подвеска и как на ней ездить? Подробнее

Замена ВСЕХ рычагов передней подвески Ауди А6 С5, Ауди А4 Б5, Пассат Б5

The new BMW X5 2007 Double Wishbone

Принцип работы

Особенности функционирования подвески задают автомобилю такие важные характеристики, как управляемость, устойчивость и плавность хода, что в целом определяет уровень безопасности. При совершении различных манёвров, разгоне, торможении, а также преодолении неровностей дорожного полотна система активизируется. Способность ступицы менять расположение в горизонтальной плоскости, обуславливающая отличные характеристики при вхождении в повороты и прочих условиях, является отличительной чертой конструкции. Независимая многорычажная подвеска не что иное, как результат эволюции двухрычажной. Сконструировать ходовую этого типа сложнее, потому проектируют её, применяя компьютерное моделирование. Как правило, ходовой с множеством рычагов оснащена задняя ось, при этом встречаются и варианты, где она применяется для передней части, а схема многорычажной подвески предполагает соединение одного из рычагов к рулевой рейке.

По степени жёсткости различают множество вариантов ходовой. Наиболее информативное управление обеспечивается более жёсткой подвеской, при этом уровень комфорта снижается. Мягкая подвеска, напротив, обеспечивая максимум удобства, уступает в управляемости, поэтому важно так важно реализовать эти необходимые качества в одной конструкции. Независимая подвеска подразумевает реализацию автономной работы колёс, так, независимые друг от друга верхние и нижние рычаги фиксируются на кузове и на ступице, причём каждый из элементов выполняет свою задачу, формируя характер системы, будь то изменение поперечного перемещения или развал.

Принцип работы многорычажной подвески остаётся тем же, что и у двухрычажной. Смещение колеса по направлениям вверх и вниз относительно кузова обеспечивается поперечными рычагами, продольный же рычаг отвечает за препятствие продольному перемещению. Под действием гасящих устройств жёсткость перемещения упругих элементов смягчается и передача на кузов силы удара, созданной наездом колеса на дорожную неровность, минимализируется, чем и обусловлена плавность хода. Стабилизатор при этом выполняет функцию, предупреждающую раскачивание корпуса кузова и крены. Систему, как и прочие узлы и агрегаты машины, требуется периодически обслуживать, а чем сложнее конструкция, тем хлопотнее уход. Чаще ремонтировать придётся подвеску, работающую в тяжёлых условиях эксплуатации.

Основные достоинства многорычажки

Многие модели автомобилей предлагают либо превосходную управляемость, либо комфорт, но реализация в конструкции нескольких рычагов позволяет не выбирать между двумя важными характеристиками, исключая одно из понятий из списка преимуществ авто. Конечно, идеальных решений не бывает, как и совершенству предела нет, поэтому многорычажная подвеска имеет свои плюсы и минусы. Отличное сочетание удобства и лёгкости управления сделали Мультилинк очень популярной системой, несмотря на присутствующие недостатки. Недаром ходовые данного типа используются на автомобилях премиум класса. Основные преимущества машины с многорычажной подвеской заключаются в следующем:

• Колёса одного моста не находятся в зависимости друг от друга (например, активируется только рычаг колеса, попавшего в яму). В случае с балкой передача усилия выполняется на соседнюю ступицу;
• Отличная управляемость, в том числе на высоких скоростях и в условиях экстремального, аварийного вождения;
• Смягчение жёсткой подвески достигается за счёт качающихся пружин, берущих на себя удар изъянов дорог, тогда как в салоне толчков не ощущается;
• Устойчивость, превосходное сцепление с дорожным полотном, что обеспечивает высокий уровень безопасности;
• Удерживание колеса перпендикулярно дороге, чем обеспечено увеличение контактной поверхности и улучшение сцепления дорожным покрытием;
• Снижение массы за счёт применения в строении системы элементов из алюминия;
• Поперечная и продольная регулировка улов положения ступицы;
• Защита от шума и вибраций;
• Универсальность ходовой, её можно применить в машинах с передним, задним или полным приводом.

Что такое зависимая и независимая подвеска, и какая из них лучше

1. Что такое зависимая подвеска?

Для начала, говоря о типах подвески, стоит понять, о какой «зависимости» и «независимости» идет речь. А речь в них идет прежде всего о зависимости друг от друга колес одной оси при прохождении неровностей. Соответственно, зависимая подвеска – это такая подвеска, в которой ось жестко связывает между собой два колеса.

2. Каковы преимущества и недостатки зависимой подвески?

Из конструкции зависимой подвески напрямую следуют одновременно ее главный недостаток и некоторое преимущество: недостаток заключается в том, что при наезде одного колеса оси на неровность наклоняется и другое колесо оси, что снижает комфорт передвижения и равномерность сцепления колес с поверхностью, а преимущество – в том, что при движении по ровной дороге колеса, жестко закрепленные на оси, не меняют своего вертикального положения при прохождении поворотов, что обеспечивает равномерное и постоянное сцепление с поверхностью.

Статьи / Популярные вопросы Что такое геометрическая проходимость автомобиля Владельцы серьезных внедорожников ругают современные кроссоверы за низкую проходимость – в том числе и геометрическую. И зачастую, надо сказать, вполне заслуженно. Что же такое геометрическа… 13056 0 4 09.10.2017

Однако недостатки зависимой подвески на этом не заканчиваются. Кроме зависимости колес друг от друга, распространение такой подвески в современных легковых автомобилях было сведено к нулю из-за больших неподрессоренных масс, а также необходимости сильно поднимать пол автомобиля для обеспечения полноценной артикуляции подвески, особенно в случае с ведущим мостом.

Говоря о зависимой подвеске, стоит отметить несколько важных фактов. Во-первых, зависимая подвеска в современных автомобилях практически не встречается на передней оси – там ее вытеснила более совершенная, легкая и удобная схема МакФерсон. На улицах еще можно встретить автомобили с мостом спереди – но это либо старые полноприводные внедорожники с двумя ведущими мостами, либо грузовики и автобусы. Таким образом, говоря о зависимой подвеске при выборе современного автомобиля, мы имеем в виду ее применение на задней оси.

Во-вторых, зависимая подвеска может быть разной конструкционно и присутствовать как на ведущей, так и на ведомой задней оси. В первом случае это мост, подвешенный на продольных рессорах или продольных направляющих рычагах: такая схема еще встречается на некоторых современных внедорожниках и пикапах. Во втором случае – это задняя балка, которая применяется на недорогих переднеприводных автомобилях. Иногда в конструкции такой балки применены торсионы, работающие на скручивание, и речь идет о так называемой полузависимой балке – но конструктивно это все та же зависимая подвеска с несколько иным принципом работы.

ВАЗ 2106 Работа задней подвески

3. Что такое независимая подвеска?

Независимая подвеска – это такая подвеска, в которой колеса одной оси не связаны друг с другом, и изменение положения одного колеса не оказывает влияния на другое.

4. Каковы преимущества и недостатки независимой подвески?

В противовес зависимой подвеске, одним из основных преимуществ независимой является именно то, что при наезде одного колеса на неровность другое не меняет своего положения. Эта независимость работы подвесок на разных сторонах оси обеспечивает больший комфорт и более равномерное сцепление с поверхностью при прохождении неровностей. Кроме того, независимая подвеска обеспечивает меньшие неподрессоренные массы, а также позволяет работать над их уменьшением за счет изменения конфигурации и материалов изготовления элементов подвески – к примеру, алюминиевые рычаги на сегодняшний день являются довольно популярным способом снижения неподрессоренных масс у дорогих автомобилей. Один из недостатков – то, что параметры положения колеса вроде развала, схождения и ширины колеи могут меняться при работе подвески.

Конструктивных вариаций независимых подвесок существует намного больше, чем зависимых – за многие годы были разработаны схемы на продольных, косых и поперечных рычагах, многорычажные, пневматические, гидропневматические и активные подвески, и даже вариации с магнитореологическими амортизаторами, заполненными ферромагнитной жидкостью, изменяющей свои свойства под воздействием магнитного поля. Однако принципиальные цели разработки всех этих конструкций остались теми же, что и раньше: это обеспечение максимального комфорта при передвижении, стабильности в поведении автомобиля и улучшения его управляемости.

5. Какую подвеску предпочесть при покупке автомобиля?

При выборе автомобиля стоит учитывать потенциальные сценарии его эксплуатации и собственные пожелания к стоимости его обслуживания. В целом здесь работает простой принцип «чем сложнее, тем дороже».

Статьи / Практика Но странный стук зовет: как проверить и починить многорычажную подвеску До недавнего времени считалось, что машина с многорычажкой сзади – это так же редко и дорого, как концерт Пола Маккартни на Красной площади. Но времена меняются, и сегодня такая подвеска вст… 5979 0 2 26.07.2017

Зависимая подвеска более проста по конструкции и, соответственно, ее обслуживание будет более простым и дешевым, а ремонт ей, скорее всего, потребуется позже, чем независимой у автомобилей в одной ценовой категории. Однако, выбирая простоту и надежность, придется смириться с чуть меньшими комфортом и управляемостью. Отдельно стоит упомянуть внедорожники: в случае выбора автомобиля высокой проходимости зависимая мостовая подвеска (как минимум, сзади) является практически безальтернативным выбором.

Независимая подвеска имеет более сложную конструкцию – это означает, что с одной стороны, она обеспечит больший комфорт и более азартную управляемость, но при этом ее ресурс, скорее всего, окажется пониже, а ремонт не ограничится заменой пары сайлентблоков. Но, справедливости ради, стоит отметить, что ремонт и обслуживание многорычажных подвесок популярных автомобилей в настоящее время не является чем-то запредельно сложным или дорогим.

Таким образом, если вы готовы немного переплатить за больший комфорт, а сценарий использования автомобиля – преимущественно городской или по хорошим дорогам, то оптимальным выбором станет независимая подвеска. Если же при выборе машины вы стремитесь к максимальной экономичности в ремонте и обслуживании, или автомобиль будет эксплуатироваться в жестких условиях, где ресурс подвески приоритетнее комфорта и управляемости, то стоит предпочесть более простую зависимую подвеску.

Как это все закреплено?

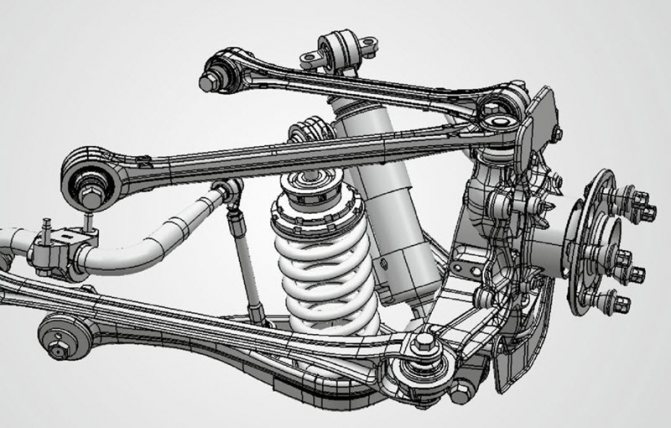

Крепление ступицы к колесу осуществляется посредством четырех рычагов. Это позволяет колесу автомобиля беспрепятственно двигаться в поперечной и продольной плоскости. Несущим элементом в конструкции данной подвески является подрамник.

К нему крепится поперечный рычаг через специальные втулки с металлическим основанием. Для снижения вибраций, в них используется резина. Поперечные рычаги соединяются с опорой ступицы. Так осуществляется правильное положение колес в поперечной плоскости. Зачастую многорычажная независимая задняя подвеска включает в себя три поперечных рычага:

• Нижний задний.
• Передний.
• Верхний.

Последний осуществляет передачу усилий и соединяет подрамник с корпусом опоры колеса. Нижний отвечает за схождение. Задний элемент воспринимает усилия, которые передаются от кузова при движении автомобиля. Ведение колеса в продольном положении осуществляется благодаря продольному рычагу. Он крепится к кузову машины при помощи опоры. С другой стороны элемент соединяется со ступицей.

В легковом автомобиле имеется четыре продольных рычага — по одному на каждое колесо. Сама ступичная опора являет собой основание для колеса и подшипника. Последний крепится при помощи болта. Кстати, если не соблюсти его момент затяжки, можно вывести из строя подшипник. При произведении ремонта, следует оставить небольшой люфт в ступице. Иначе у вас рассыплется подшипник. Также многорычажная передняя подвеска имеет в своей конструкции винтовую пружину. Она опирается на нижний задний поперечный рычаг и воспринимает от него усилия. Отдельно от пружины размещается амортизатор. Обычно он соединяется с опорой ступицы.

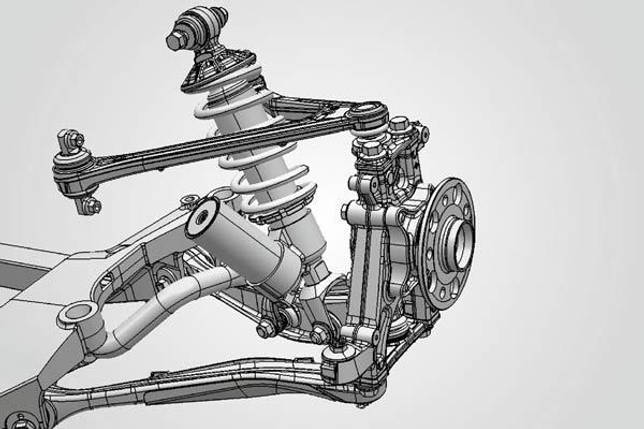

Как работает многорычажная задняя подвеска?

Стандартная комплектация включает в себя верхний, передний нижний и задний нижний рычаги. Передачу передних поперечных усилий осуществляет верхний рычаг, он же служит для соединения колесной опоры с подрамником. На задний нижний рычаг приходится значительная часть веса кузова автомобиля, передающаяся через пружину.

Продольный рычаг удерживает колеса в направлении продольной оси, крепление к кузову осуществляется при помощи опоры. Противоположный край рычага соединяется с опорой ступицы. На этом элементе располагаются подшипники и крепежи колес. Амортизаторы и пружины в большинстве случаев устанавливаются раздельно.

Для снижения угла крена автомобиля при прохождении поворота в многорычажной подвеске используется стабилизатор поперечной устойчивости. Крепится он при помощи резиновых опор, а специальные тяги соединяют штанги с опорами ступиц. Как и любой другой узел автомобиля, независимая многорычажная подвеска требует ухода и своевременного ремонта.

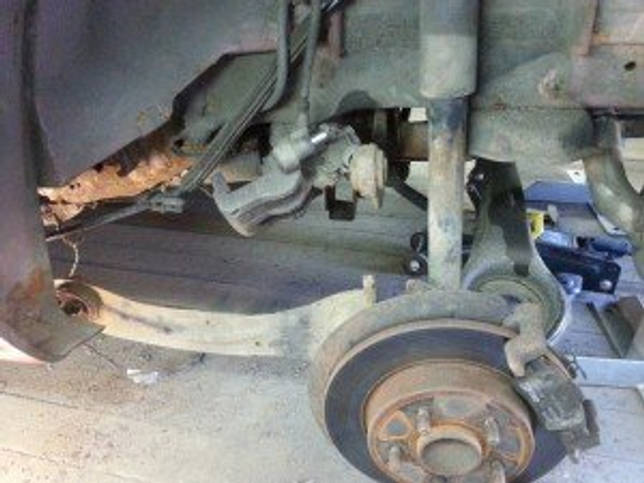

Диагностика и ремонт задней подвески

Теперь переходите к задней подвеске. Тут деталей меньше, но это вовсе не значит, что нужно быть менее внимательными. Опять же начинаем все с амортизаторов. Далее вашего внимания должны удостоиться тяги и уплотнители. Особенностью задней подвески является соседство выхлопной трубы, которая также может производить похожий на поломку подвески звук, если она плохо закреплена, расшаталась или прислонилась к какой-то детали, создавая трение и постукивание. Глушитель внимательно обследуют, можно покачать его в разные стороны, вероятно, это уберет странный стук, также осмотрите крепление.

Итак, осмотр закончен, узлы подтянуты, частичная замена произведена. Пожалуй, это «первая помощь» вашему автомобилю. Прочий ремонт потребует более сложного технического оснащения и квалификации. Не поленитесь залезть под «брюшко» машины, если услышали подозрительный стук. Естественно, на СТО вам починят любую неисправность, но есть вероятность, что вы попросту переплатите за минутную замену резиновой прокладки или еще за какую-то незначительную операцию.

Диагностика подвески БМВ

• Распечатать

Главная →

Обслуживание и Ремонт →

Ходовая часть →

Это интересно: Обезжиривание кузова – необходимый этап покраски автомобиля

Независимая подвеска – своими руками приводим ее в порядок

Несмотря на кажущуюся надежность и мощь независимая подвеска или ее усовершенствованная версия многорычажная конструкция, является механизмом, который подвержен повреждениям. Это приводит к необходимости проводить регулярные осмотры и ремонты.
Большинство неисправностей независимой многорычажной подвески можно исправить своими руками. Главным принципом успешного ремонта является вовремя замеченная неисправность. Первые признаки износа узла можно заметить после прохождения автомобилем 40-80 тыс. км. Может появиться стук, скрип. Звуки усиливаются в момент пересечения препятствий, ям на дороге или «лежачих полицейских». Причины могут быть различные от необходимости заменить небольшую деталь, защищающую то или иное сочленение с последующей чисткой этого узла до проведения комплексного ремонта. В этом случае может понадобиться квалифицированная помощь и специализированное оборудование. На СТО специалисты проведут все необходимые процедуры, в том числе будет осуществлена диагностика и ремонт задней подвески.

Диагностика неисправностей может проводиться в условиях гаража. В первую очередь необходимо провести визуальных осмотр всех частей. Передняя часть подвески:

— нужно снять амортизаторы и осмотреть их на наличие трещин, сколов и других повреждений; — затем необходимо внимательно провести осмотр шаровых опор, сайлентблоков, рычаг и штангу.

Особое внимание в данной области необходимо уделить резиновым сочленениям, уплотнителям и креплениям. Если Вы заметили повреждение, трещины, то необходимо заменить данную деталь на новую. На днище автомобиля есть резиновая прокладка, она также должна быть целой.

При диагностике была обнаружена неисправность? Перед тем, как ее ликвидировать оцените технические возможности. Если нет уверенности, лучше всего обратиться к специалистам в автосервис. После можно переходить к диагностике задней подвески. Здесь также осмотр начинается с амортизаторов. Далее необходимо уделить время тягам и уплотнителям. В процессе осмотра задней подвески особое внимание уделить осмотру выхлопной трубы. Звуки и скрипы могут исходить от повреждений в ней.

В процессе осмотра необходимо подтянуть все резьбовые элементы и смазать все сочленения, где это необходимо. Если же повреждения не обнаружены, а звуки продолжают усиливаться во время движения, необходимо обратиться к специалистам. Все дело в том, что неумелые или неправильные действия могут привести к повреждению или разрушению важного элемента трансмиссии автомобиля, а это уже может вылиться в дорогостоящий ремонт.

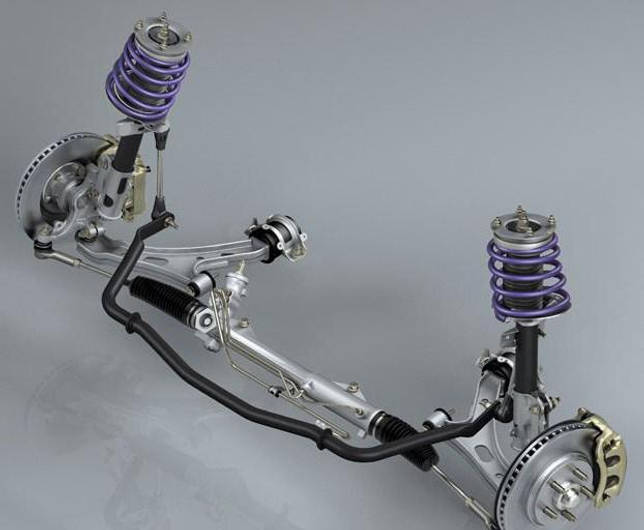

Стабилизатор

Многорычажная в отличие от полузависимой балки, имеет в своей конструкции стабилизатор поперечной устойчивости. Само название говорит за предназначение элемента. Данная деталь снижает крены при прохождении поворотов на скорости. Также на этот параметр влияет жесткость амортизаторов и пружин. Наличие стабилизатора значительно снижает риск заноса при прохождении поворота, так как обеспечивает беспрерывный контакт колес с дорожным покрытием. Элемент являет собой некую металлическую штангу. Выглядит он так, как на фото ниже.

Устанавливается на подрамнике многорычажной подвески и крепится при помощи резиновых опор. Благодаря тягам штанга связывается с опорой ступицы. Какие имеет многорычажная подвеска плюсы и минусы? Давайте рассмотрим их ниже.

Плюсы и минусы

При оценке подвески учитывают ее потребительские свойства: устойчивость автомобиля на дороге, легкость управления и комфортность. Чаще всего автолюбителей мало интересует технические подробности автомобиля. Этими вопросами занимаются инженеры, которые его создают. Они выбирают тип подвески, подбирают оптимальные габариты и технические характеристики отдельных узлов. Машина при разработке проходит множество испытаний, поэтому отвечает всем требованиям потребителя.

Известно, что комфорт и управляемость – свойства, которые часто противоположны, так как зависят от жесткости подвески. Совместить их можно только в сложных многорычажных подвесках. Плавность хода автомобиля обеспечивается сайлентблоками и шаровыми шарнирами, а также четко выверенной кинематиой. При наезде на препятствия хорошо гасятся удары. Все элементы подвески крепятся к подрамнику благодаря мощным сайлентблокам, поэтому салон изолирован от шума колес. Основным преимуществом является управляемость.

Используется эта подвеска на дорогих машинах, обеспечивая хорошую сцепляемость колес с дорожным покрытием и возможность четко контролировать автомобиль на дороге.

Основные достоинства многорычажной подвески:

1. колеса не зависят друг от друга;
2. небольшая масса подвески, благодаря алюминиевым деталям;
3. хорошее сцепление с дорожным покрытием;
4. хорошая управляемость на поворотах;
5. возможность использования в схеме 4×4.

Для многорычажной подвески нужны качественные дороги, поэтому она быстро изнашивается на отечественных дорогах. Сложность конструкции делает стоимость подвески очень дорогой. Многие производители используют неразборные рычаги на своих моделях. Из-за этого их стоимость довольно высокая.

Преимущества

Автомобили с использованием данной подвески являются на порядок комфортнее. В конструкции используется несколько рычагов. Все они крепятся на подрамниках через сайлентблоки. Благодаря этому, при прохождении ямы подвеска отлично сглатывает все неровности.

Кстати, работает рычаг только того колеса, которое попало в яму. Если же это балка, все усилия будут передаваться на соседнюю ступицу. В машине, где использована многорычажная подвеска, не чувствуется излишних шумов и вибраций при прохождении неровностей дороги. Также данный автомобиль более безопасный. Объясняется это использованием стабилизатора поперечной устойчивости. По своему весу рычаги намного легче, чем балка. Это снижает снаряженную подрессорную массу автомобиля.

Таким образом, многорычажная подвеска — это:

• Комфорт.
• Отсутствие сильных ударов на кузов.
• Увеличенное сцепление колес с дорогой.
• Возможность поперечной и продольной регулировки.

Правильная эксплуатация подвески

Наверняка у вас есть хоть один знакомый, который никогда не сталкивался с необходимости ремонта подвески своего автомобиля. Не стоит подозревать этого человека в колдовстве. На самом деле существует несколько простых способов использовать автомобиль так, что он никогда не потребует ремонта. Итак в первую очередь никогда и ни при каких обстоятельствах не заводите машину, а уж тем более не выезжайте на ней из гаража. Конечно же, это шутка, но в ней, как говорится, есть и доля истины. Как было сказано выше многорычажная подвеска, механизм, чрезвычайно нежный и плохо реагирует на наши дороги. Поэтому вот несколько советов, которые помогут вам как можно дольше обходиться без ремонта подвески:

• Выбирайте автодороги, только с хорошим и твердым покрытием. Лучше сделать небольшой крюк и объехать грунтовку, за это подвеска вам скажет спасибо.
• Обязательно каждые 10 тысяч километров пробега проверяйте состояние механизма. Лучше своевременно выполнить недорогой ремонт, чем потом капитально вкладываться в автомобиль.

На этом, пожалуй, все, и запомните главное правило любите и берегите свой автомобиль и он долго будет служить вам верой и правдой.
