Задние фонари играют очень важную роль в безопасности водителя и пассажиров. В статье рассматриваются основные неисправности оптики, способы их устранения, как разобрать задний фонарь, тюнинг задних фар, самостоятельная установка светодиодов.

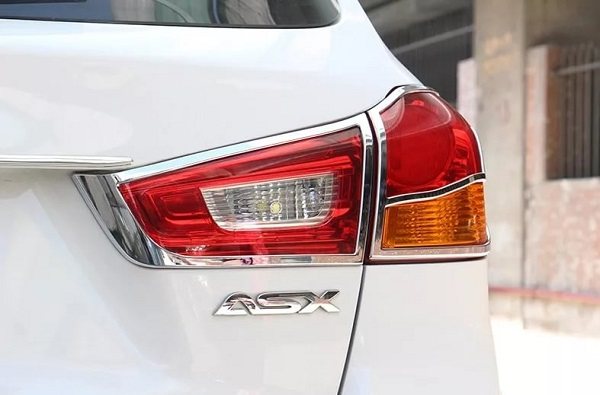

Хромированные накладки на фаре [ Скрыть]

Как снять заднюю фару своими руками

В зависимости от модели автомобиля снятие задней фары может быть осложнено. Для проведения замены нужно снять бампер или просто поднять капот. В этой статье мы подробно расскажем о том, как снять заднюю фару своими руками.
Хочу сразу сказать, что б меня не поправляли все умные читатели, я прекрасно знаю, что является фонарь и что фара, в связи того, что у нас очень богатый Русский язык и не все умеют им владеть в полной мере, многие когда пытаются отремонтировать автомобиль своими руками, в поиске яндекса набирают именно «Как снять заднюю фару своими руками», а правильнее конечно же «Как снять задний фонарь своими руками», и статья у меня написана как раз для того небольшого процента людей которые хотят снять в своем автомобиле именно заднюю «фару»

Инструкция замы лампочек в задних фарах

Снимаем задний фонарь Хендай Гетц

1. Открываем 5-ю дверь, т.е. багажник;

2. На внутренней части фонаря находим два самореза, комбинированные под крестовую отвертку или ключ на «8»;

3. Выкручиваем их;

Задний фонарь крепление

4. Теперь самое сложное — это выдернуть фару с направляющих, которые расположены со стороны заднего крыла:

Направляющие заднего фонаря Hyundai Getz

Для этого придется запастись терпением и на всякий случай плоской отверткой, замотанной в мягкую тряпку. Вставляем подготовленную плоскую отвертку в промежуток между корпусом фонаря и задним крылом. Начинаем слегка поддевать отверткой фонарь, одновременно рукой отодвигая противоположную часть фонаря (со стороны багажника). Задача заключается в том, чтобы равномерно выдвинуть фонарь, перпендикулярно плоскости заднего бампера, при этом не сломав саму фару.

Замена лампы стоп сигнала, габаритов и поворотников

5. Если на предыдущем этапе процесс замены ламп в заднем фонаре не вытек в покупку нового фонаря, то выкручиваем против часовой стрелки патрон с перегоревшей лампой;

Причины поломки задней фары

Поломка одной или обеих задних фар, это распространенная проблема, которая встречается на автомобилях Пежо. Причины могут быть самыми разными, начиная от механического повреждения, полученного в результате столкновения с другой машиной, от камня, попавшего в фару на большой скорости.

Есть и более сложные причины. Начиная с неполадок в проводке и банальным износом детали. Как правило в Пежо 308и 408 очень часто окисляется минусовой провод в разъеме заднего фары, в этом случае следует заменить разъем и плату заднего фары.

Так же фару необходимо снять для банальной замены лампочки.

Автолюбитель может самостоятельно устранить такую неполадку, заменив заднюю фару своими руками. Мелкий ремонт не потребует подъемника или специального оборудования, поэтому автомобилист вполне может сэкономить на посещении сервисного центра и произвести замену самостоятельно.

Меняем лампу в заднем фонаре, установленном на штифтах

P21/5W красная, светодиодная лампа в стоп сигнал Лады Гранта

Характерные неисправности задних фар

Неисправности фонарей сзади могут стать причиной аварии, так как участники дорожного движения, едущие сзади, не знают, какой маневр совершит водитель передней машины. Поэтому их следует сразу же устранять.

Осветительные приборы имеют похожие неисправности:

• перегорела лампочка;
• перегорел предохранитель;
• отсутствие питания;
• окислились или подгорели контакты;
• обрыв проводки;
• отсутствие массы.

Если возникли проблемы с освещением, следует проверить каждый элемент, входящий в сеть, начиная с лампочек и предохранителей.

Дополнительный стоп сигнал

Пошаговая инструкция снятия задней фары своими руками

Процедура снятия задней фары автомобиля не очень сложная. Ее можно произвести без специализированного оборудования. Рекомендуем последовательно выполнить такие действия:

• Поднимите крышку багажника. После этого найдите под крышкой сбоку два барашка или две гайки на 10. Их нужно открутить, а затем извлечь заднюю фару.
• Извлекая фару, потяните ее осторожно на себя, края фары как правило застегнуты в защелки.
• Далее необходимо отстегнуть электрический разъем.
• Для замены лампочки потребуется снятие платы.
• Детали положите в специальную емкость, так они не испачкаются и не потеряются.

Интересно: Подобная работа должна быть выполнена очень осторожно. При слишком сильном механическом воздействии фара просто сломается. Тогда нужно будет заменять фару полностью или производить ее ремонт в мастерской.

На некоторых моделях Пежо для снятия задней фары требуется снятие заднего бампера

• Когда бампер будет снят, вы получите доступ к фарам, как сверху так и снизу. Теперь можно приступать к ее замене. Для начала возьмите гаечный ключ подходящего размера и открутите все болты. Потом возьмитесь за фару, убедившись, что все болты удерживающие ее извлечены, плавно потяните деталь на себя. Важно потянуть ее аккуратно, без рывковых движений, чтобы ничего не повредить. Когда достали ее из корпуса авто, отсоедините все электрические разъемы, соединяющие ее с проводкой автомобиля.

Полезный совет: Если вы боитесь, что после отсоединения не сможете запомнить, как подключить фару, то зарисуйте или сфотографируйте на ее телефон до момента отсоединения. Тогда процесс сборки пройдет быстро и не доставит хлопот.

• В зависимости от модели, на фаре может быть и разъем, отвечающий за работу поворотника. Тогда нужно подцепить отверткой металлическую скобу и просто потянуть ее вверх. Только после этого можно полностью извлечь не работающую или разбитую фару, произвести замену на новую.
• Для ее замены нужно произвести все те же действия в обратном порядке. Подсоединить проводку, вставить фару и при помощи болтов поставить на место бампер .

При отсутствии опыта проведения ремонтных работ, такая замена может занять несколько часов, опытный же автолюбитель сможет справиться за полчаса и меньше. Важно аккуратно производить разборку и не потерять важные болты и саморезы.

Замена ламп в дополнительном стоп сигнале Лачетти хэтчбек

Видео и фотоотчет по замене ламп в дополнительном стоп сигнале Шевроле Лачетти хэтчбек. Своими руками данную процедуру осуществить совершенно не сложно, а из применяемых инструментов понадобится только крестовая отвертка.

В общем, сорвало на моем автомобиле шланг со штуцера омывателя заднего стекла, а до этого одна за другой перегорели две из пяти лампочек в дополнительном стоп сигнале. Поэтому было решено заняться этим делом и устранить обе проблемы сразу.

Первым делом необходимо посетить автомагазин и приобрести обычные лампы 12VW5W

При покупке могу дать два совета:

1. По этой цепи у Лачетти нет никакой самодиагностики, поэтому если у Вас имеется непреодолимое желание заменить эти лампы на светодиодные, то проблем не возникнет никаких.
2. Если на Вашем авто перегорела одна лампа или две лампы, то всё равно покупайте и меняйте все пять штук. Они стоят не дорого, но это обезопасит от того, что через пару недель придется снова туда лезть и менять следующие лампы.

Итак, просовываем руку под обшивку пятой двери

Оттягиваем её вниз и она окажется у нас в руках. Откладываем её в сторону

Как видим, обшивка держится при помощи четырех скоб. Они обычно не ломаются при монтаже/демонтаже. Но если у Вас что-то пошло не так, то на этой странице показаны почти все применяемые скобы и клипсы

Далее есть два пути. Можно сразу извлечь планку с лампами, а можно открутить всего два винтика и снять стоп сигнал в сборе. Лучше идти по второму пути, потому что, во-первых, так удобнее, а, во-вторых, можно посмотреть не сопливит ли у нас магистраль омывателя заднего стекла. У хэтчбеков это давно известная проблема и многие не понимают откуда у них вода на полу салона или багажника. В особо печальных случаях лопается трубка в резиновой гофре к пятой двери и заливает не только кузов, но и электрические разъёмы, что приводит к довольно серьёзным проблемам. Самая частая из проблем заключается в том, что двигатель не останавливается даже при выключении зажигания. А чтобы он остановился необходимо открыть дверь…

Поэтому откручиваем два винтика

И тянем стоп сигнал на себя. Только аккуратно, чтобы не оторвать провода

Видим, что шланг сорвало со штуцера. Далее я его одену обратно и утяну пластиковой стяжкой для проводов.

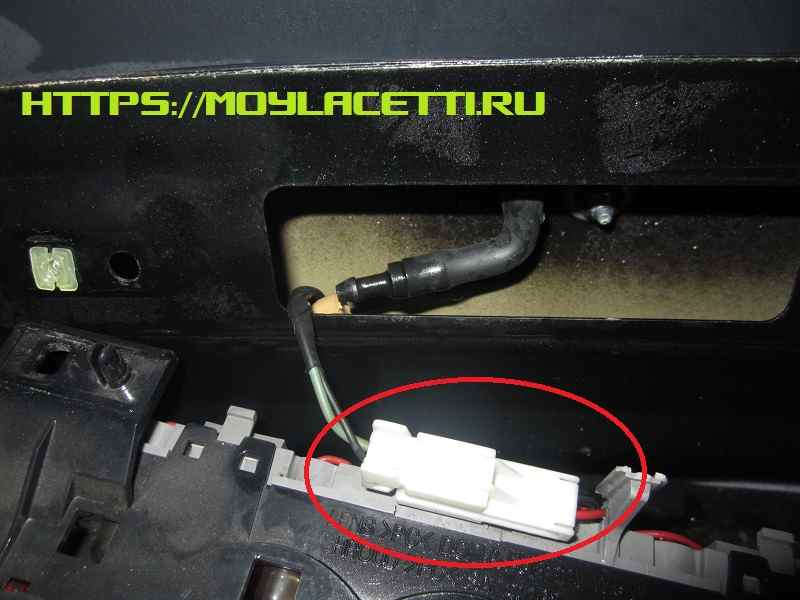

Ну а сейчас отключаем разъём

Для этого нажимаем на фиксатор и отключаем

Вот так у нас всё остаётся

А вот и наш дополнительный стоп сигнал

Чтобы извлечь планку с лампами, достаточно сжать фиксаторы с одной стороны…

…и с противоположной

И вытягиваем планку с лампами из корпуса дополнительного стоп сигнала

Выдергиваем все лампы

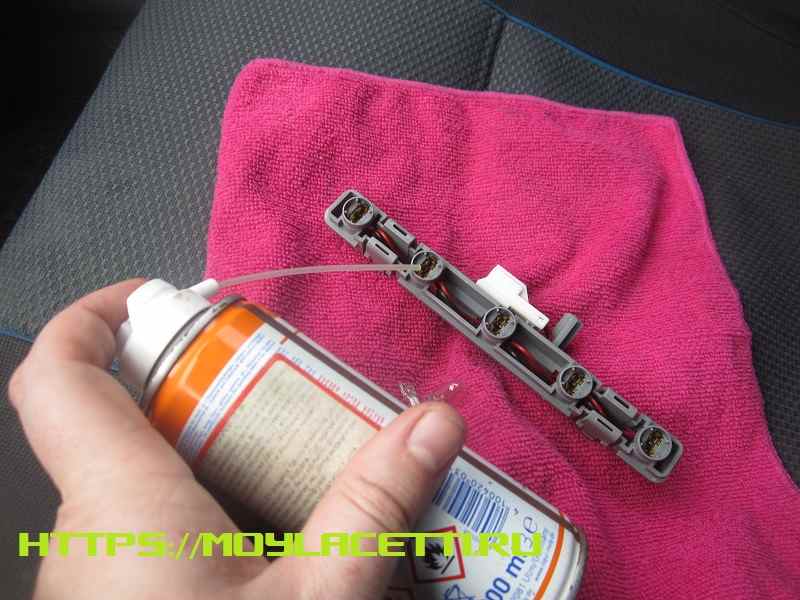

Тут по желанию. Я наношу на контакты средство для защиты контактов

Вы можете этого не делать, но я стараюсь так делать всегда при монтаже элементов электрооборудования. Тем более в моём случае всё очень хорошо залило незамерзайкой из омывателя. Поэтому защитить контакты от окисления просто необходимо.

То же самое делаю с разъемом

Далее вставляем новые лампы, подключаем разъем, закрываем пятую дверь, идем в салон и нажимаем педаль тормоза. Убеждаемся, что все лампы светятся…

…и собираем всё в обратном порядке.

Вот видео на тему Замена ламп в дополнительном стоп сигнале Лачетти хэтчбек

Последствия езды с поврежденной задней фарой

Правила дорожного движения четко описывают, что ожидает водителя, который будет ездить по дорогам с разбитой задней фарой. Согласно нормам, без получения штрафа, водитель может передвигаться в таком виде, только направляясь в автосервис, чтобы устранить поломку. Также допустимо передвижение машин, попавших недавно в ДТП и которые еще не успели заменить деталь.

Самовольная езда по дорогам с неработающими или физически разбитыми задними фарами может закончиться для автолюбителя штрафом. Его величина составляет 100 рублей. Поэтому не рекомендуется передвигаться по городу с разбитыми или не работающими задними фарами, особенно в ночное время. Водителю стоит устранить поломку самостоятельно или обратиться в автосервис. Надеемся, что советы из этой статьи помогут вам самостоятельно устранить поломку и вернуть машину на дорогу.

Операции по снятию заднего фонаря (фары) Лада Гранта

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Отогните обивку багажника за задним фонарем. (держится на липучке)

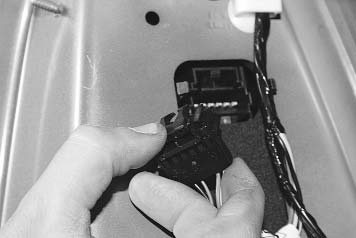

3. Сожмите фиксатор колодки…

4. …и отсоедините колодку жгута проводов от заднего фонаря.

5. Отверните три гайки крепления заднего фонаря (фары)

Так расположены гайки крепления заднего фонаря Лада Гранта.

6. Потяните назад и, сдвинув направляющую с держателя на кузове, снимите задний фонарь (фару) Установите задний фонарь в порядке, обратном снятию.

При установке заднего фонаря Лада Гранта, для герметизации отверстий, через которые проходят крепежные шпильки фонаря (фары), лучше использовать герметик.

Снятие задних фонарей на автомобиле Лада Гранта производят для их замены в случае механического повреждения или когда наличие фонарей будет мешать проведению различных ремонтно-восстановительных работ. Для выполнения демонтажных работ потребуется торцовая головка на восемь. Проделайте следующую последовательность действий:

• Обесточьте автомобиль, отсоединив клемму минус от аккумуляторной батареи.

• Отгибаем декоративную обшивку за задним фонарем и отжимаем пластиковый фиксатор разъема с проводами.

• Отсоединяем разъем с проводами от фонаря.
• Далее торцовой головкой откручиваем три гайки крепления корпуса к кузову автомобиля.

• Потянув фонарь на себя и сдвинув направляющую с держателя на кузове, снимаем его.
• Выполните необходимый ремонт или замену, после чего установку проведите в обратной последовательности.

На этом ремонтные работы по снятию заднего фонаря на автомобиле Лада Гранта (Ваз 2190) завершены.

Автомобиль: Лада Гранта. Спрашивает: Лиза.

Приобрела себе автомобиль Лада Гранта. В целом полностью удовлетворена им. С неполадками сталкиваться особо не приходилось ещё. Но в последнее время столкнулась с проблемой запотевания задних фар.

Как заменить лампы стоп-сигнала, задних габаритов и поворотников

На Рено Сандеро используются точно такие же лампы, что и на Рено Логан, а процесс замены ламп в задних фонарях так же прост как и в Логане. Для того, чтобы заменить лампы заднего габарита, стоп-сигнала потребуется демонтировать фару. Снимается она очень легко, а с заменой ламп справиться даже начинающий автовладелец.

Какие лампы установлены

В заднем фонаре Renault Sandero используется всего 3 лампы — стоп-сигнал, указатель поворота и лампа заднего хода. Эти лампы можно купить в любом магазине, поэтому проблем с их поиском и заменой возникнуть не должно.

Лампа стоп-сигнала P21/5W 12v

• PHILIPS 12V P21/5W (P-12499) цена от 45 руб
• PHILIPS 12V P21/5W LONGLIFE ECO VISION (3-х кратный ресурс) (P-12499LLECOCP) цена от 60 руб
• BOSCH 12V P21/5W Day Time Long Live (1987302282) цена от 60 руб увеличенный срок службы
• BOSCH 12V P21/5W Pure Light (1987302202) цена от 45 руб
• KOITO 12V P21/5W (4524) цена от 50 руб
• NARVA 12V P21/5W (N-17916) цена от 30 руб
• OSRAM 12V P21/5W (O-7528) цена от 45 руб
• GE 12V P21/5W (1077) цена от 45 руб

• MTF светодиод. 12V P21/5W (MP215WW) цвет белый, цена от 850 руб штука (Гарантия 1 год)
• MTF светодиод. 12V P21/5W (MP215WR) цвет красный, цена от 850 руб Гарантия так же 1 год
• PHILIPS светодиод. 12V 21/5 — 8 диодов красная (12836REDB1) цена от 650 руб штука (Гарантия 1 год)

Лампа Стоп-сигнала P21W 12v

• PHILIPS 12V P21W P-12498 цена от 40 руб
• KOITO 12V P21W (BA15s) 4514 цена от 50 руб
• BOSCH 12V P21W Pure Light 1987301017 цена от 35 руб
• NARVA 12V P21W 78165 цена от 25 руб
• Osram 12V 21W 7506 цена от 35 руб

• MTF светодиод. 12V P21W линза 360 цвет белый цена от 850 руб
• MTF светодиод. 12V P21W белая MP21WW цена от 850 руб шт

Лампа указателя поворота PY21W 12v

• PHILIPS 12V PY21W 12496NACP цена от 65 руб
• BOSCH 12V PY21W янтарная Pure Light 1987302213 цена от 50 руб
• OSRAM 12V PY21W янтарная O-7507 цена от 60 руб

Светодиодные лампы устанавливать в указатели поворота следует или сразу все, или с заменой реле поворотов на специальное для светодиодов. В противном случае, если установить только задние светодиодные лампы поворотника, они будут часто моргать, как будто перегорела лампа.

Замена ламп в задних фонарях Сандеро

Открываем крышку багажника и откручиваем пластиковый фиксатор фары на ножке, как показано на рисунке.

Вытаскиваем фару из кузова автомобиля, нажав на фиксатор и отсоединив колодку проводов от фары

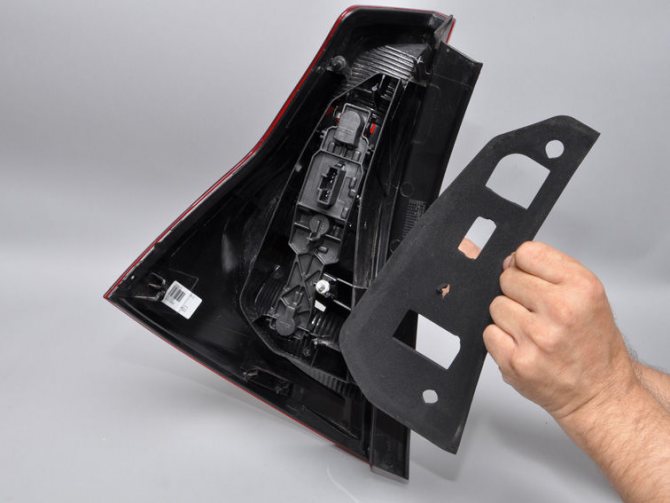

Далее снимаем прокладку фонаря

Отжимаем 3 фиксаторы платы и вытаскиваем ее из фонаря

Теперь остается только произвести замену ламп: нажав на лампу, поворачиваем ее против часовой стрелки и вытаскиваем из патрона. Вставляем новые лампы и производим сборку в обратной последовательности.

При установке светодиодных ламп стоп сигнала или заднего хода, следует после установки ламп, подсоединить колодку и проверить работоспособность ламп.

Рекомендации по замене ламп

В задний ход, можно установить либо обычные светодиодные лампы, либо китайские аналоги с линзой. Свет от таких ламп будет намного ярче. Особенно это актуально для тех, у кого плохое зрение и освещения стандартных ламп заднего не хватает.

Если при снятии, вы обнаружили, что к примеру лампа стоп сигнала или заднего хода горит, но уже почернела, такую лампу лучше заменить, как как в скором времени она выйдет из строя.

На этом все, надеемся, что наша инструкция по замене ламп в заднем фонаре Рено Сандеро вам помогла, если остались какие либо вопросы, вы можете задать их в комментариях ниже.

Устранение причин появления воды

Устранение запотевание задних фонарей или передних фар:

1. Отключаются кабеля, отсоединяется шланг корректора.
2. Вынуть фару, тщательно очистить поверхности, проверить технические отверстия и сапуны.
3. Обязательно проверить уплотнительные кольца, которые расположены в разъемах и гнездах ламп – все хоть немного поврежденные кольца надо сразу заменить.
4. Внимательно изучить поверхности на образование трещин. Мелкие можно заделать герметиком.

• Проверить герметичность шва. Надо заменить уплотнитель, желательно по кругу пройтись герметиком.
• Если в корпусе собирается много воды или постоянно и сильно потеет фара на Гранта Лифтбек, некоторые автовладельцы просверливают в стекле маленькую дырку внизу. Часто это помогает, но это не самый лучший вариант решения проблемы.

Только специальные герметики могут выдержать подобные эксплуатационные нагрузки, имеют хорошую адгезию, надежно склеивают. Составы очень прочные и эластичные, не пропускают воду, выдерживают высокие и низкие температуры, негативное влияние нефтепродуктов, вибрации.

При этом полиуретановые герметики нельзя применять для склеивания соединений и разборных элементов, а анаэробные предназначены для обработки относительно ровных поверхностей. Могут использоваться для заделывания неглубоких трещин.

Ответ эксперта

Не совсем понимаю, что Вы имели ввиду при фразе «конденсат внутри пары».

Повышенный конденсат (подчеркну слово повышенный) в задних габаритах мог появиться только в результате их негерметичности. Герметичность могла нарушиться, если вы несильно «тюкнули» задним бампером что-нибудь. Вы могли этого и не заметить, например, когда автомобиль сильно грязный, и вы при езде задним ходом ударяетесь в препятствие, то на бампере могли и не остаться никакие следы.

Также в результате естественного износа могли появиться микро-трещинки в стекле или соединительных швах.

Также появление конденсата в задних габаритах — это болезнь автомобиля Лада Гранта. Только у кого-то это выражается сильнее, а у кого-то слабее.

Точной рекомендации здесь нет. Я видел много способов ремонта, начиная от разборки и сборки заднего габарита на новый герметик, а кто-то сверлит дополнительные отверстия в габарите.

Проверьте также наличие конденсата в нише багажника, если он там есть, то у Вас забиты вентиляционные клапана. В этом случае воздух внутри багажника не циркулирует, и от этого сильнее запотевают габариты.

Замена лампочки заднего стоп сигнала на Рено Логан своими руками

Стоп-сигнал в немалой степени увеличивает безопасность движения на автомобиле. Сейчас на всех современных машинах помимо основных огней, применяется дополнительный стоп-сигнал, это привлекает внимание попутных водителей. Но, что же делать, если он не работает на Renault Logan.

ТОП-15 самых полезных товаров для Рено Логан — НАШ ОПЫТ!

• 1 Замена лампочки стоп-сигнала 1.1 Замена лампы стоп-сигнала на Рено Логан в новом кузове
• 1.2 Замена лампы дополнительного стоп-сигнала
• 1.3 Выбор лампы 1.3.1 Светодиодные лампы

2 Стоп-сигнал не горит, почему?

2.1 Не горит лампа стоп-сигнала дополнительного фонаря

3 Заключение

Замена лампочки стоп-сигнала

Итак, мы убедились, что лампочка все-таки сгорела.

Заменить лампочку в основном стоп-сигнале не сложнее чем лампу ближнего света. В таком случае необходимо отключить аккумулятор, и приступить к работе по замене. Для этого нужно произвести следующие манипуляции:

1. Открываем багажник.
2. Отгибаем обивку багажника.
3. Отсоедините жгут проводов от задних габаритов (если у Вас сгорела лампа переднего габарита, то читайте материал: замена переднего габаритного огня на Рено Логан).

Отсоединяем жгут питания

Отмечены стрелками два барашка

Снятие блока задних габаритных огней

Собираем все обратно, на другой фаре работа производится аналогично. Почти аналогично происходит замена лампочки подсветки номера.

При замене не дотрагивайтесь до колбы лампы, попавший на нее жир ускорит выход ее из строя.

Замена лампы стоп-сигнала на Рено Логан в новом кузове

Замена аналогична, только немного изменились крепления задних габаритных огней. Задние габариты крепятся одним барашком, который необходимо открутить. После этого потяните фару на себя.

Замена лампы дополнительного стоп-сигнала

Делается всё максимально просто. Замена производится из багажника.

1. Для замены поворачиваем налево плафон (против часовой стрелки) и извлекаем его с посадочного места.

Крути против часовой стрелки, как на фото

Извлекаем плафон и лампу

Извлекаем лампу из патрона

Выбор лампы

1. Для дополнительного стоп-сигнала производитель рекомендует использовать галогеновые лампы с маркировкой P21W. Мощность этой штатной лампочки 21 Вт, напряжение 12 В.
2. Для стоп-сигналов на Рено Логан используются однонитевые варианты.

Важно правильно подбирать лампы для замены. Одними из лучших считаются Osram Original Line 12V. Они отличаются длительным сроком службы. При этом не происходит снижения светимости, а также не тускнеет колба.

Другой вариант галогеновых ламп Philips VisionPlus P21W. Они обычно продаются в упаковках по 2 штуки. Могут использоваться не только для дополнительных стоп-сигналов, но и для габаритов.

Светодиодные лампы

Светодиодная лампа в заднем стоп-сигнале

Многие автолюбители стремятся устанавливать светодиодные лампы. При выборе такого источника освещения обращайте внимание на светимость. Она не должна быть излишне высокой, чтобы не слепить едущих сзади водителей. Подбирайте приборы со светимостью 2000-3000 К.

Примером такой лампочки может стать Osram LEDriving-Premium. По заявлению производителя срок службы ее около 5 лет. Экономия энергии по сравнению с обычной галогенкой до 80%.

Стоп-сигнал не горит, почему?

Стоп-сигнал является частью энергосистемы автомобиля. При появлении проблем, нужно проверить эту систему. Начинают, с блока предохранителей.

На Логан за эти лампы отвечает предохранитель F3. Вот его и смотрим.

Проверку можно провести с помощью мультиметра или установив заведомо исправный предохранитель. При проблемах с предохранителем не горят все сигналы торможения. Это же относится и к отказу датчика включающего стоп-сигналы.

Не горит лампа стоп-сигнала дополнительного фонаря

Если, у вас не горит только дополнительный фонарь, то имеет смысл сразу переходить к проверке провода идущего на него.

В некоторых случаях он может переломиться, для исключения такой возможности прозвоните его. Причиной может стать не очень хороший контакт между проводом и фишкой фонаря. После зимы контакты часто окисляются, что становится причиной плохого токопропускания. Чтобы, не сталкиваться с такой проблемой, необходимо регулярно чистить клеммы и покрывать их специальной смазкой.

Заключение

Любой водитель без особых проблем сможет при необходимости поменять лампу дополнительного стоп-сигнала. Для этого не потребуются вообще никакие инструменты. Для замены стоп-ламп в задних фонарях потребуется специальная отвертка (фаза 1). Срок службы установленного осветительного прибора зависит от его качества. Приобретайте только рекомендованные модели ламп.

Как снять фару ВАЗ 2110, 2111, 2112 демонтаж и установка блок-фары

Если появилась необходимость снять фару. например для замены стекла фары. то эта статья для Вас.

Главная сложность здесь — снять декоративную накладку — «ресничку», чтобы подобраться к нижней гайке крепления блок-фары. На моделях ВАЗ десятого семейства переднюю блок фару достаточно просто снять если слегка ослабить крепление бампера. Процесс этот не такой сложный как кажется на первый взгляд. Стоит помнить, что на морозе пластик очень хрупок, поэтому данную процедуру необходимо проводить в теплом помещении.

Снятие, ремонт и монтаж центрального стоп-сигнала

Сразу стоит сказать, что изначально он неразборный. Можно купить новый, если позволяют средства, либо контрактный. Еще один вариант – самостоятельное восстановление работоспособности фонаря. Точнее сказать, потребуется замена перегоревших светодиодов. Что для этого нужно сделать?

Центральный стоп-сигнал

Демонтаж центрального стоп-сигнала

Сначала снимите верх дверной обшивки и открутите пару гаек крепления фонаря. Затем отсоедините колодку с проводами, отожмите две защелки и извлеките изделие наружу.

Последующие действия:

• подденьте корпус острием тонкого лезвия ножа, пока не услышите характерные щелчки, при этом через стекло будет видно, как шов побелел;
• продвигайтесь, не торопясь по всему периметру;
• отожмите фиксаторы линз и их рассеивателей.

Вы увидите печатную плату со светодиодами. Т. к. они соединены последовательно, то выход из строя одного из них делает неработоспособным весь фонарь. Если рассчитать напряжение светодиода, получится 2,7 вольта. Такая деталь стоит примерно 10-15 руб. лучше купить все 8 штук сразу и заменить.

Остается впаять новые светодиоды вместо старых. Разницы никакой нет – горят они точно также. Есть еще один вариант ремонта, когда используют светодиодную ленту. Но первый способ предпочтительнее.

Как разобрать фару ВАЗ 2110

Устройство фар десятки в зависимости от производителя может сильно отличаться (см виды фар ). Разборка фары будет показана на двух наиболее популярных моделях: Киржач (Завод Автосвет) и Bosch.

Фары ВАЗ 2110 Киржач

Чтобы снять стекло фары следует аккуратно вставить в угол стекла плоскую отвёртку, а затем в образовавшуюся щель просунуть канцелярский нож, поэтапно срезаем герметик, помогая отверткой.

Если герметик не поддается, тогда его нужно нагреть, используя фен, более подробно об этом рассказано в видео:

После того как стекло фары демонтировано, снимаем отражатель фары, откручивая три болта:

Чтобы снять плату с отражателем и модулем из фары, следует снять прижимную пружину через отверстие гидрокорректора. Затем максимально закручиваем регулировку и подсовываем ручку отвертки, после чего начинаем выкручивать сначала один винт регулировки, затем другой. Вынимаем плату из фары.

Пошаговое руководство по разборке и замене

Разборка оптики может понадобиться, если необходима замена лампочек в задних фонарях.

Для этого выполняются следующие действия:

• выкручиваются две гайки крепления;
• затем выводим фару из гнезда;
• нажав на фиксаторы, извлекаем плату и меняем старые лампочки на новые;
• сборку производим в обратной последовательности.

Если повреждения небольшие, то стекло заднего фонаря можно отремонтировать.

Фотогалерея «Замена лампочек»

Как правильно снимается фара с автомобиля ВАЗ-2110

Если владельцу машины потребуется заменить сгоревшую лампочку в фарах машины, разбирать сам блок не потребуется. А вот если необходимо самостоятельно модернизировать осветительные приборы или снять задние стекла, тогда без разборки фар не обойтись. Кроме этого, процедура демонтажа порой требуется, если необходимо заменить гидрокорректор – удобное приспособление, позволяющее при помощи рычага регулировать уровень светового потока прямо из салона собственного авто.

Зная несложные правила, которые подскажут, как поэтапно можно снять фару на ВАЗ-2110, вам не придется обращаться на станцию технического обслуживания. Справиться с работой можно самостоятельно.

Замена лампочки стоп сигнала на Рено Логан

Нельзя переоценить важность стоп-сигнальных ламп в конструкции задних фар любого автомобиля, поскольку эти элементы призваны отчасти обеспечивать безопасное движение посредством информирования прочих участников потока о намерениях конкретного водителя. У современных автомобилей помимо традиционных задних сигнальных приборов присутствует дополнительный стоп-сигнал. Не является исключением и французская модель Рено Логан, в оптике кормы которой также имеется этот дополнительный осветительный элемент.

Какие могут присутствовать неисправности?

Не рекомендуется продолжать передвигаться в автомобиле, у которого перестал загораться стоп-сигнальный элемент оптики. Данная поломка может спровоцировать опасную ситуацию на дроге. Работоспособность осветительных устройств требует периодической проверки и в случае выявления неисправностей понадобится безотлагательное их устранение.

В числе наиболее часто встречающихся поломок можно выделить следующие.

1. Перестал подавать признаки свечения один из фонарей торможения.
2. Оба элемента не загораются во время активации педали тормоза.
3. Не функционирует дополнительная лампа стоп-сигнала.

Ввиду принадлежности указанных элементов к бортовой автомобильной сети, первым действием будет проверка ее состояния. Проверяем целостность предохранителя с маркировкой F3, которому вменена функция обеспечивать электропитанием лампы торможения. Данная плавкая вставка располагается в блоке, находящемся в салоне в левой части передней панели Рено Логан. Мощность, выдерживаемая предохранительным элементом, заявлена на уровне 10 Ампер. В виде косвенного подтверждения выхода вставки из строя служит отсутствие работоспособности обоих фонарей. Проверка проста – достаточно заменить подозреваемый предохранитель на заведомо исправный элемент. Также в альтернативном варианте можно воспользоваться мульти-тестером для контроля целостности цепи.

Если указанные действия не ознаменовались результатом, тогда продолжением поиска неисправности будет исследование подводящей кабельной сети на предмет обрыва. В числе приоритетных мест для повышенного внимания состоят участки изгибов проводки.

Продолжаем поиск. Рассматриваем выключатель в цепи ламп стоп-сигналов. Данный узел расположился в педальном модуле и закреплен посредством кронштейна. Для обеспечения удобного контроля этот элемент рекомендуется демонтировать. Осуществить это можно по следующему алгоритму:

• отключаем клемму от АКБ, поскольку схема этого участка борт-сети находится под непрерывной подачей напряжения;
• отсоединяем подводящий проводной разъем;
• для извлечения элемента из посадочного гнезда поворачиваем его на 90-градусный угол и, применив незначительное ручное усилие, тянем на себя. Через пару секунд конструкция будет в ваших руках.

Для проверки датчика замеряем с помощью тестера его сопротивление. Можно подключить новый аналог. Для измерения подключаем выводы тестирующего прибора к контактам датчика и одновременно осуществляем несколько периодических нажатий на его шток. Если прибором регистрируется неисправность, тогда обязательно требуется замена лампы дополнительного стоп сигнала.

Когда датчик оказывается исправным и в этом факте убедился проверяющий, то дальнейшей мерой будет проверка подачи электропитания к данному элементу через примыкающий участок борт-сети Рено Логан. Для реализации данного действия возвращаем клемму на вывод АКБ и замеряем посредством тестера присутствие напряжения на выводах датчика. Если подача напряжения имеет место, переходим к непосредственной проверке самих ламп. Установка датчика на прежнее место такая же элементарная процедура, как и снятие. Каким же образом осуществляется замена лампы дополнительного стоп сигнала?

Как заменить лампу?

Чтобы была выполнена замена лампочки стоп сигнала, потребуется предварительный демонтаж фары Рено Логан с посадочного места.

1. Открываем багажную крышку.
2. Освобождаем крепеж карты обивки внутренних панелей багажника Renault Logan.
3. Блок-фара закреплена посредством пластмассовой гайки, которую необходимо отвинтить.
4. Выводим фару из посадочного гнезда, предварительно отогнув для удобства действия обивку.
5. Отсоединяем разъем путем откручивания двух пластмассовых винтов. Во время манипуляции поддерживаем саму фару во избежание ее падения и повреждения.
6. Разборка блок-фары подразумевает отжим двух специальных защелок. После этого действия наружный колпак без труда снимается с корпуса осветительного прибора.
7. Согласно схеме расположения ламп в фаре в авто Рено Логан, интересующий нас субъект притаился в верхнем секторе.
8. Замена лампы стоп сигнала несложное дело, но обязательно действуем так:

• надавливаем пальцами на элемент вниз;
• поворачиваем до момента наступления совпадения выступов и проемов;
• под воздействие пружины-контакта лампа сама подается вверх.
• Новую лампу устанавливаем обратным снятию способом.

Если неисправен дополнительный стоп-сигнал?

Если имеет место указанная ситуация, то выявление неисправности производится по обозначенному выше алгоритму манипуляций. Если тормозные огни действуют, а дополнительный не подает признаков, то наиболее вероятной причиной будет перегорание самой лампы. В любом случае требуется замена лампы стоп сигнала. Чтобы выполнить действие требуется открыть крышку багажного отсека Renault Logan. Затем через технологическое отверстие, расположенное в полке, можно извлечь неисправный осветительный элемент и установить новый аналог.

Когда замена лампочки стоп сигнала завершена, контролируем исправность всей системы тормозных огней Renault Logan. О корректности выполненной работы будет свидетельствовать тройственный союз горящих тормозных ламп.

ЗАМЕНА ЛАМПЫ В СТОП СИГНАЛЕ В САЛОНЕ ЛОГАН |REPLACING THE BULB IN THE STOP SIGNAL IN THE SALON LOGAN

Типичные признаки неисправности системы освещения

отсутствие индикации на приборной панели при активации поворотников, рычага дальнего / ближнего света, стоп — сигнала;

учащенная индикация вышеперечисленных сигнализаторов;

рычаг дальнего / ближнего света не активирует лампы;

недостаточная яркость ламп, отражателя фонаря.

Вышеперечисленные признаки указывают на повреждение, деформацию, обрыв электрической цепи системы освещения. Для устранения неполадок понадобится комплексная диагностика, идентификация поломки, последующая замена элементов. Сделать это можно, как самостоятельно, так и обратившись в сервисный центр за помощью к специалистам.

Необходимые детали

1. Лампа стоп-сигнала и габаритного огня, прозрачная, две спирали, P215W BAY15d (точки на разной высоте) — 1864421058L, 1864421058N;
2. Лампа поворотника, желтая, одна спираль, PY21W BAU15s (точки на разной высоте)- 1864221007N, 1864421007;
3. Лампа заднего ход, прозрачная, одна спираль, W16W W2.1х9.5d (безцокольная) — 1864316004N;

Если Вы обнаружили поврежденные патроны ламп, возможно оплавленные и как следствие разрушенные, то Вам пригодится еще вот этот код:

1. Проводка заднего фонаря — 924191C510.

Время: 5-10 минут
