На этот раз поговорим о том, как произвести диагностику и ремонт стартера ВАЗ 2114 в домашних условиях. Вы узнаете как самостоятельно заменить бендикс своими руками быстро и качественно.Признаки неисправности стартера:

1. Существенное снижение мощности, вращение стартера не обеспечивает необходимой двигателю мощности. Потребуется ремонт стартера, возможно замена реле.
2. Перебои напряжения.
3. Вращение стартера происходит вхолостую, то есть без вращения двигателя. Понадобится ремонт втягивающего стартера.
4. Задержки в отключении стартера.
5. Несрабатывание стартера после поворота ключа зажигания. Произошло повреждение бендикса, поэтому для возобновления работы понадобится замена бендикса стартера.
6. Стартер крутит, но не запускает двигатель.

Актуально: Как снять стартер ВАЗ 2110. Замена стартера ВАЗ 2110 своими руками

Подготовка к замене бендикса: снятие стартера на ВАЗ-2114

Доступ к стартеру можно получить сверху или из-под днища. Рассмотрим второй вариант: закатываем автомобиль на яму, задействуем ручник. Дальше ключом «на 10» откручиваем два винта снизу (фото 1) и по два винта на лонжеронах.

Долой брызговик!

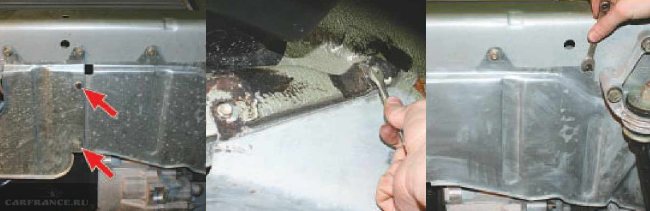

В завершении отворачиваются винты на поперечине (фото 3), чтобы снять брызговик двигателя.

Отключите клемму «минус» от АКБ – понадобится ключ «на 10».

На ВАЗ-2114 заменить бендикс можно одним способом – снимают стартер.

Расположение стартера под капотом отмечено красной стрелочкой

Для этого:

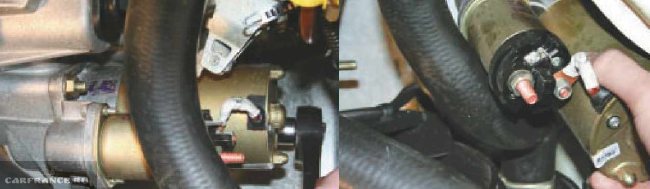

1. Отворачивают гайку крепежа силового провода к стартеру (фото 1). Снимают клемму, а также отсоединяют колодку с управляющим проводом (фото 2);

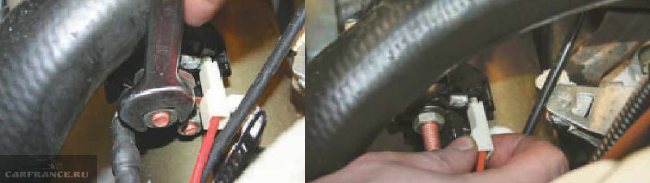

   Два отдельных провода

   Снимите фишку как на картинке

2. Накидным или торцовым ключом откручивают три гайки крепления – ими стартер прижат к картеру;



   Элементы крепежа

3. Узел в сборе теперь можно снять.

Монтаж проводится в обратном порядке.

Подходящий типоразмер ключа – «на 13 мм».

Инструкция на видео для узла «5712»

Как заменить бендикс на стартере 2114 (с редуктором)

На любом автомобиле ВАЗ 2114 в том числе стартером обеспечивается запуск мотора, а потому так важно своевременно выявлять и устранять неполадки этого агрегата из-за поломки которого в принципе невозможна нормальная езда на машине. Именно поэтому хозяевам ВАЗ 2114 желательно знать, как самостоятельно как выполняется диагностика и ремонт стартера этой модели авто.

Неисправность стартера чаще всего определяется следующими признаками: недостаточное вращение стартера вследствие падения мощности. Как правило, в таких случаях необходим ремонт стартера и замена реле. Также должны насторожить возникающие скачки напряжения. Впрочем, наиболее встречающаяся причина неисправности стартера заключается в холостом, т.е.- без вращения мотора вращении агрегата. Этот признак указывает на необходимость ремонта втягивающего реле.

Кроме этого включение стартера может задерживаться или когда после поворота ключа зажигания стартер попросту не срабатывает. Эти симптомы говорят о том, что неисправен бендикс и его нужно срочно менять, т. к хоть стартер и крутится, но мотор при этом не запускается.

Из инструмента необходимо наличие двух ключей на: «13», «10» и двух отверток – плоской и фигурной (крестообразной).

Вначале от аккумулятора отсоединяется минусовой провод.

Затем посредством ключа на «13» откручиваются 2 крепёжных винта расположенных вверху и соединяющие его с картером сцепления.

Третьего болта чаще всего нет, а в случае наличия для демонтажа не обойтись без подъёмника или осмотровой ямы.

Затем выдвинув вперёд стартер из разъёма в стартовом реле, извлекается первый проводок. Далее ключом на «13» выполняется откручивание фиксирующей гайки провода соединяющего в стартере тяговое реле с плюсовой клеммой аккумулятора.

Оцените, в каком состоянии находятся зубчики маховика.

Дальше с крышки стартера нужно открутить 2 фиксирующих её винта. Дальше посредством ключа на «13» надо открутить гайку, крепящую выходную обмотку стартера с втягивающим реле.

Потом демонтируется шайба- скобка.

Далее ключом на «10» откручиваются с дальнейшим извлечением двух стяжных длинных винтов.

Оцените, в каком состоянии втулки.

Для отсоединения корпуса стартера пару- тройку или более раз ударьте в его нижнюю часть с помощью резинового деревянного или молотка.

Затем с помощью отвертки извлеките уши бендикса из вилки и замените его.

Порядок сборки деталей обратный и в завершении стартер устанавливается на место, подключается и проверяется его работоспособность.

Для того, чтобы свечи зажигания не тревожили вас на протяжении длительного времени, покупать их нужно только в профессиональном магазине на . Здесь представлен огромный ассортимент свечей зажигания по самым низким ценам.

Как проявляется неисправность бендикса

ремонт бендикса стартера своими руками

КАК ПРОЧИСТИТЬ И СМАЗАТЬ СТАРТЕР. ВАЗ 2114

Ремонт стартеров 29.3708 и 423.3708

Отвёрткой откручивают винты, фиксирующие втягивающее реле. Затем реле удаляют – его якорь разъединяют с вилкой.

Долой реле… и оба кольца

Взяв трубку подходящего диаметра, с вала сбивают верхнее стопорное кольцо. Затем снимают нижнее стопорное кольцо, используя специальные щипцы. Верхнее кольцо надо удалить тоже.

Корпус разбирают: откручивается защитная накладка, снимается стопор и все шайбы, затем откручивают две гайки и снимают задний кожух.

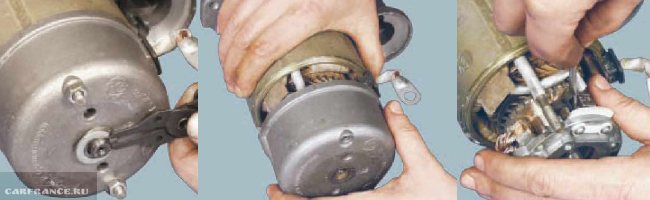

Разъединяем ротор и статор

Дальше, соблюдая осторожность, демонтируют обе щётки и снимают щёткодержатель. В результате останется «сборка», состоящая из деталей: ротор, передняя крышка, бендикс.

Удаляем стопор и ротор

Теперь надо вынуть из крышки пластиковый упор вилки. Затем ротор вытягивают назад.

Бендикс в сборе с вилкой легко вынимается из крышки. Монтаж узла проводят в обратном порядке.

Как разобрать сам бендикс

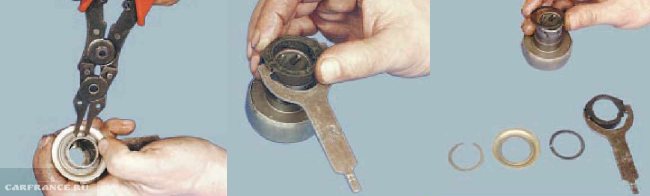

Снимают стопорное кольцо – тут снова нужны щипцы. Затем легко снимается тарельчатая и упорная шайба. Результат показан на фото.
