Если катушка зажигания на ВАЗ 2107 вышла из строя, завести автомобиль не удастся. Единственное, что остаётся водителю в такой ситуации — просить проезжающих водителей взять машину на буксир или вызывать эвакуатор. А добравшись до гаража, водитель может заменить катушку зажигания самостоятельно. Разберёмся, как это делается.

• Конструкция катушки зажигания
  Виды катушек зажигания
• Расположение и схема подключения

Назначение катушки зажигания на ВАЗ 2107

Катушка зажигания — ключевой узел машины, без которого воспламенение топливовоздушной смеси в камерах сгорания невозможно.

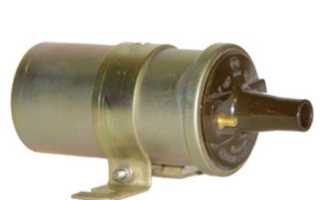

Основное устройство, без которого ВАЗ 2107 не заведётся — катушка зажигания

Стандартное напряжение электрической сети ВАЗ 2107 составляет 12 вольт. Назначение катушки зажигания сводится к тому, чтобы повысить это натяжение до уровня, при котором между электродами свечей зажигания возникнет искра, что приведёт к воспламенению топливовоздушной смеси в камере сгорания.

Диагностика и ремонт ТОПЛИВНОЙ СИСТЕМЫ и ЗАЖИГАНИЯ. ВАЗ 2107

Измеряем сопротивление катушки зажигания

Свечи зажигания

Свечи используются для воспламенения топливно-воздушной смеси в цилиндрах двигателя при подаче высокого напряжения от катушки зажигания. Основными элементами любой свечи зажигания являются металлический корпус, керамический изолятор, электроды и контактный стержень.

Свечи зажигания необходимы для образования искры и воспламенения топливно-воздушной смеси в цилиндрах двигателя

Проверка свечей зажигания ВАЗ 2107

Существует множество способов проверки свечей зажигания. Наиболее популярными являются следующие алгоритмы.

1. На заведённом моторе поочерёдно снимают высоковольтные провода и прислушиваются к работе двигателя. Если после отсоединения провода никаких изменений не произошло, то неисправна соответствующая свеча. Это не означает, что её обязательно нужно менять. В некоторых случаях можно обойтись её чисткой.
2. Свечу выкручивают и надевают на неё высоковольтный провод. Корпус свечи прислоняют к массе (например, к клапанной крышке) и прокручивают стартер. Если деталь исправна, искра будет чёткая и яркая.
3. Иногда свечи проверяют специальным инструментом — пистолетом. Свеча вставляется в специальное отверстие и проверяется на наличие искры. Если искры нет, свеча неисправна.
4. Свечи можно проверить самодельным приспособлением из пьезозажигалки. Провод от пьезомодуля удлиняют и прикрепляют к наконечнику свечи. Модуль прижимают к корпусу свечи и нажимают на кнопку. При отсутствии искры свечу меняют на новую.

Видео: проверка свечей зажигания

Как проверить свечи зажигания

Выбор свечей зажигания для ВАЗ 2107

На карбюраторные и инжекторные двигатели ВАЗ 2107 устанавливаются различные модели свечей зажигания. Кроме этого, параметры свечей зависят от вида системы зажигания.

Выбор свечей зажигания для ВАЗ 2107 определяется как системой зажигания, так и типом двигателя

Автомагазины предлагают множество видов свечей зажигания для ВАЗ 2107, различающихся техническими характеристиками, качеством, производителем и ценой.

Таблица: характеристики свечей в зависимости от типа двигателя ВАЗ 2107

На автомобили ВАЗ можно устанавливать свечи различных производителей.

Таблица: производители свечей зажигания для ВАЗ 2107

Конструкция катушки зажигания

Практически все катушки зажигания на автомобилях ВАЗ являются обычными повышающими трансформаторами, оборудованными двумя обмотками — первичной и вторичной. Между ними располагается массивный стальной сердечник. Всё это помещено в металлический корпус с изоляцией. Первичная обмотка изготовлена из медного провода, покрытого лаковой изоляцией. Количество витков в ней может варьироваться от 130 до 150. Именно на эту обмотку подаётся исходное напряжение в 12 вольт.

Конструкцию катушки зажигания на ВАЗ 2107 нельзя назвать сложной

Вторичная обмотка находится поверх первичной. Количество витков в ней может достигать 25 тысяч. Провод во вторичной обмотке тоже медный, однако его диаметр составляет всего 0.2 мм. Выходное напряжение, подаваемое на свечи со вторичной обмотки, достигает 35 тысяч вольт.

Виды катушек зажигания

В разные годы на автомобили ВАЗ устанавливались разные типы катушек зажигания, которые отличались по конструкции:

• общая катушка. Одно из самых ранних устройств, которое устанавливалось на самые первые «семёрки». Несмотря на почтенный возраст, катушка устанавливается на ВАЗ 2107 и сегодня. Конструкция устройства была описана выше: две медных обмотки поверх сердечника из стали;
• индивидуальная катушка. Она в основном устанавливается на машины с электронными системами зажигания. В этих устройствах первичная обмотка тоже располагается внутри вторичной, однако индивидуальные катушки устанавливаются на все 4 свечи ВАЗ 2107;

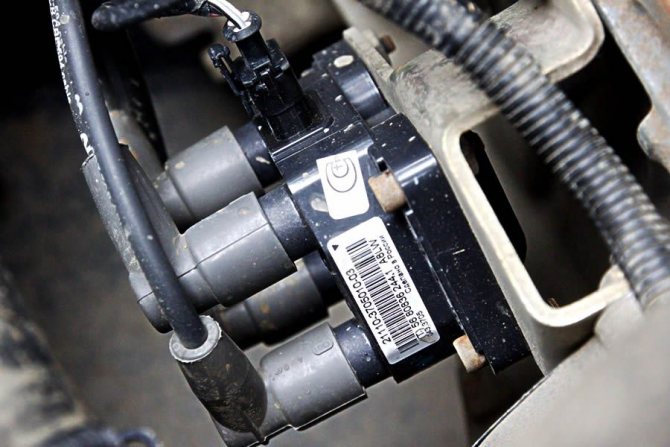

• спаренные катушки. Эти устройства используются только на машинах с электронными системами зажигания. От всех остальных эти катушки отличаются наличием двойных проводов, благодаря которым искра подаётся не в одну, а сразу в две камеры сгорания.

Расположение и схема подключения

Катушка зажигания на автомобилях ВАЗ 2107 находится под капотом, у левого брызговика. Крепится на двух длинных шпильках. К ней подключён резиновый колпак с высоковольтным проводом.

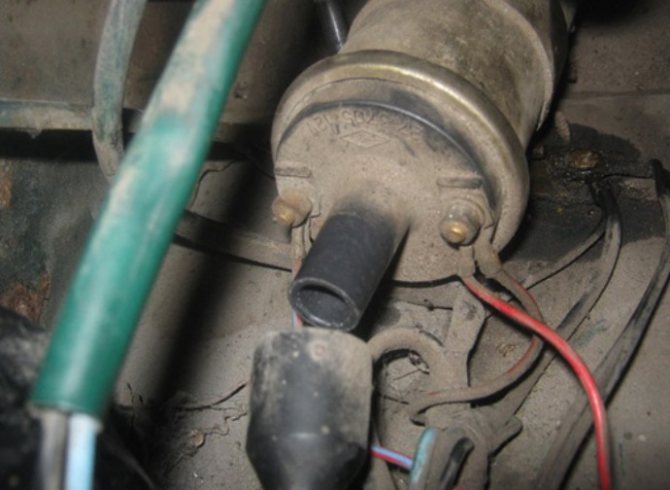

Катушка зажигания на ВАЗ 2107 находится под капотом слева, у брызговика

Подключается катушка по схеме, приведённой ниже.

Схема подключения катушки зажигания ВАЗ 2107 не отличается особой сложностью

Регулировка зажигания

Инжекторная модификация ВАЗ 2107 не требует регулировки угла опережения зажигания. Электронный блок управления при помощи датчика сам определяет оптимальный момент зажигания. Участие автовладельца в регулировке работы ограничивается выставлением ГРМ двигателя по меткам.

Для проверки показателей работы ЭБУ и работоспособности датчиков необходимо подключение компьютера со специализированным ПО. Таким способом можно установить причину большинства неисправностей электронной системы зажигания.

Также стоит самостоятельно проверить работу датчика положения дроссельной заслонки. При закрытом дросселе напряжение на датчике должно быть не выше 0,55 вольт, при полностью открытом – 4,5 вольт. Измерения необходимо производить вольтметром при включенном зажигании.

Как проверить модуль зажигания, катушку зажигания и бронепровода?!

Двигатель – сердце машины, которое при недостаточном уходе может сломаться и стать причиной выхода из строя других систем и агрегатов. Нередко встречаются ситуации, когда автомобиль теряет мощность, появляется вибрация, а на холостом ходу техника глохнет. Причиной этому явлению могут стать различные поломки мотора, в том числе и пропуски зажигания, снижающие эффективность работы двигателя и способные привести к выходу из строя топливной и выхлопной систем.

С проблемой воспламенения горючей смеси сталкивался практически каждый автомобилист. Причин возникновения неполадок при поджиге горючей смеси может быть множество, но все они приводят к падению мощности мотора и отключению одного либо пары цилиндров. На автомобилях с ЭБУ при неисправностях работы двигателя появляются ошибки, которые указывают на проблемные части агрегата. Если появились пропуски зажигания, то нужно в срочном порядке обратиться на СТО для устранения неполадок.

О выборе катушек зажигания на ВАЗ 2107

Автомобили ВАЗ 2107 последних выпусков комплектуются контактными системами зажигания, в которых используется катушка Б117А отечественного производства. Устройство вполне надёжное, однако у всякой детали есть свой срок службы. И когда Б117А выходит из строя, найти её в продаже довольно сложно.

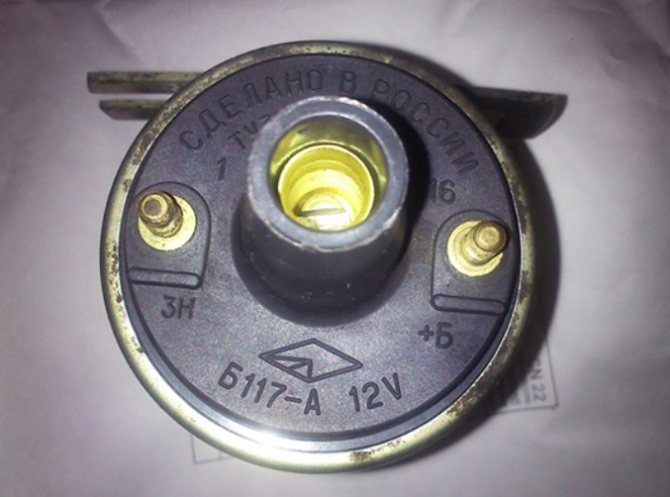

Штатная катушка ВАЗ 2107 — Б117А

По этой причине автомобилисты предпочитают устанавливать катушку 27.3705. Она стоит дороже (от 600 рублей). Такая высокая цена объясняется тем, что катушка 27.3705 внутри заполнена маслом, а магнитопровод в ней — разомкнутого типа. Именно это устройство рекомендуется использовать при замене сгоревшей катушки.

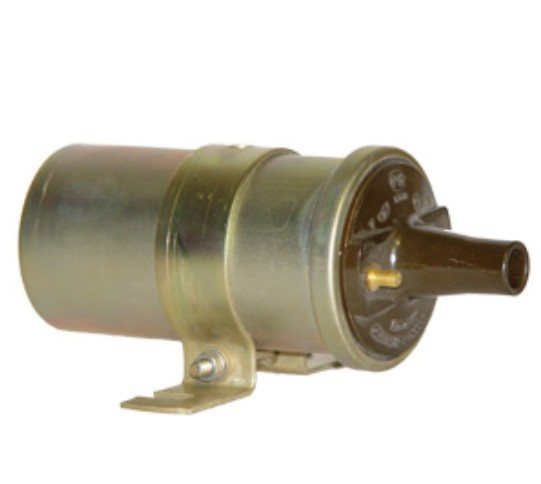

Катушка 27.3705 — маслонаполяемая, с разомкнутым сердечником

Здесь же следует отметить и третий вариант: катушку 3122.3705. Масла в этой катушке нет, а магнитопровод замкнутый. Несмотря на это, стоит она дороже, чем 27.3705 (от 700 рублей). Катушка 3122.3705 так же надёжна, как и 27.3705, но с учётом её завышенной цены большинство автовладельцев останавливает свой выбор на 27.3705. Катушки иностранного производства на ВАЗ 2107 не устанавливаются.

Залог качественной проверки замыкания

Бесконтактная система зажигания предусматривает проверку на наличие замыкания. Сперва уделяют внимание обмотке катушки. Чтобы приступить к работе, подсоединяют мультиметр, которым определяется значение сопротивления. Существует рекомендация, которая касается смазки наконечника высоковольтного провода: здесь используется специальное средство для ВАЗ 2107 либо технический вазелин.

Сама катушка диагностируется следующим образом:

• модуль отсоединяется от наконечников;
• один вывод прибора подключается к центральному контакту, который имеет катушка;
• другой вывод прибора подключается к массе.

Если на дисплее прибора бесконечности подразумевается, что замыкания отсутствует, соответственно, катушка в порядке. Важно: неизмененные показатели дисплея при прозвоне цепи и будут свидетельствовать о бесконечности.

Проверка первичной цепи зажигания подразумевает установку мультиметра к её левому и правому контактам, которым отводится функция зажигания. Эта установка омметра должна спровоцировать изменение показаний. Если такое не наблюдается, можно готовиться не только к замене катушки, но и всего аппарата. Ориентируются здесь на показатель нормы, который составляет 3-3.5 Ом.

Процесс проверки вторичных обмоток модуля включает:

• Отсоединение от него проводных наконечников.
• Ровное расположение перед собой.
• Установку модуля к правым выходам верхнего и нижнего расположения. Сосредотачиваем внимание на показателях, которые выставляются прибором за секунды.
• Предыдущая манипуляция проводится аналогично с левыми выходами верхнего и нижнего расположения.

Ориентируются здесь на показатель, значение которого будет не менее, чем 7 Ом. Рекомендация: при несоответствии указанному показателю хотя бы одной катушки требуется замена модуля в целом иначе избежать неисправности системы с ВАЗ 2107, где используется инжектор, не получится.

Основные неисправности катушек зажигания ВАЗ 2107

Если водитель после поворота ключа зажигания отчётливо слышит, что стартер вращается, но автомобиль при этом не заводится, то скорее всего, катушка зажигания вышла из строя. Здесь же следует отметить, что мотор может не запускаться и по другим причинам: из-за проблем со свечами, из-за неисправностей в топливной системе и т. д. Понять, что проблема именно в катушке зажигания, можно по следующим признакам:

• на свечах зажигания нет искры;
• на высоковольтных проводах отсутствует напряжение;
• на корпусе катушки видны различные дефекты: сколы, трещины, оплавленная изоляция и т. д.
• при открывании капота отчётливо чувствует запах жжёной изоляции.

Все эти признаки говорят о том, что катушка зажигания сгорела. Как правило, это происходит из-за короткого замыкания витков в одной из обмоток. Изоляция, которой покрыты провода в обмотке, со временем разрушается, соседние витки оголяются, соприкасаются и в месте их соприкосновения возникает возгорание. Обмотка оплавляется и приходит в полную негодность. По этой причине катушки зажигания не подлежат ремонту. Всё, что может сделать автолюбитель со сгоревшей катушкой — это заменить её.

Видео: неисправная катушка зажигания

КАТУШКА ЗАЖИГАНИЯ ВАЗ И ЕЁ ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Причины засорения инжектора ВАЗ 2107

Бензин не очень хорошего качества в основном вызывает проблемы с системой впрыска. В таком бензине содержится высокое количество тяжелых парафинов. Они оставляют наслоения на стенках топливной системы, засоряя ее, и затрудняют подачу горючего. При производстве качественного бензина добавляют специальные добавки (детергенты) которые разрушают такие отложения. В низкокачественном бензине содержится очень высокое количество парафинов, что детергенты не успевают справляются с их отложениями.

1. Такие наслоения скапливаются не только в форсунках. Они так же могут оседать на дроссельной заслонке, что нарушает пропорциональность топливной смеси, которая поступает в цилиндры.
2. Наслоение так же могут появиться на тарелках выпускных клапанов, с их обратной стороны, по этой причине может прогореть клапан и происходить детонация при сгорании бензина.
3. Для очистки системы впрыска от подобных отложений, необходимо применение специальной жидкости для промывки и некоторое оборудование. Прочистить инжектор можно и в домашних условиях (в своем гараже). Что бы это сделать понадобится жидкость для промывки и спринцовка.

Фото промывки для инжектора ВАЗ 2107
Промывочная жидкость добавляется в бензин и вливается с систему впрыска через тормозной шланг. Сперва, эта процедура делается на неработающем двигателе затем в его рабочем состоянии. Смесь в работающий мотор подается не большими дозами, медленно. Это способствует разрушению образовавшихся наслоений, которые затем, попадая в цилиндры мотора, там прогорают. Надо иметь ввиду, что при проведении данной процедуры, может временно возникать выделения черного дыма из глушителя.

Видео-обзор ВАЗ 2107

Обзор ВАЗ 2107, тест-драйв, Обзор 2016.

Источник

Самостоятельная проверка катушки зажигания

Чтобы самостоятельно проверить исправность катушки зажигания, автовладельцу потребуется бытовой мультиметр.

Последовательность проверки

1. Катушка зажигания снимается с автомобиля. Все провода с неё снимаются.
2. Оба контакта мультиметра подключаются к первичной обмотке катушки. Замеряется сопротивление обмотки. Пример: при комнатной температуре сопротивление первичной обмотки на катушке Б117А составляет 2.5 – 3.5 Ом. Первичная обмотка катушки 27.3705 при той же температуре должна иметь сопротивление не более 0.4 Ом.
3. Теперь контакты мультиметра подключаются к высоковольтным выходам на вторичной обмотке. Вторичная обмотка катушки Б117А при комнатной температуре должна иметь сопротивление от 7 до 9 кОм. Вторичная обмотка катушки 27.3705 должна иметь сопротивление в 5 кОм.
4. Если все вышеперечисленные значения соблюдаются, катушку зажигания можно считать исправной.

Видео: самостоятельно проверяем исправность катушки зажигания

Как проверить катушку зажигания мультиметром

Процесс самостоятельной проверки работоспособности катушки зажигания достаточно прост и заключается в выполнении следующего алгоритма действий:

Демонтируем катушку зажигания и проводим визуально ее внешний осмотр, обращая внимание на следующие моменты:

— отсутствие сторонних замыканий (определяются наличием выгоревших трещин или точек черного цвета); — механические повреждения (вмятины, трещины); — повреждения резинового колпачка; — оплавления (вытекания) пластмассовых элементов.

Выполняем проверку работоспособности мультиметра посредством измерения внутреннего сопротивления прибора и проводов. Этот момент достаточно важен, поскольку влияет на точность дальнейших замеров, производимых данным прибором. Устанавливаем переключатель мультиметра в положение «200 Ом», после чего замыкаем щупы.

Величина внутреннего сопротивления должна находиться в диапазоне 0-0,3 Ом.

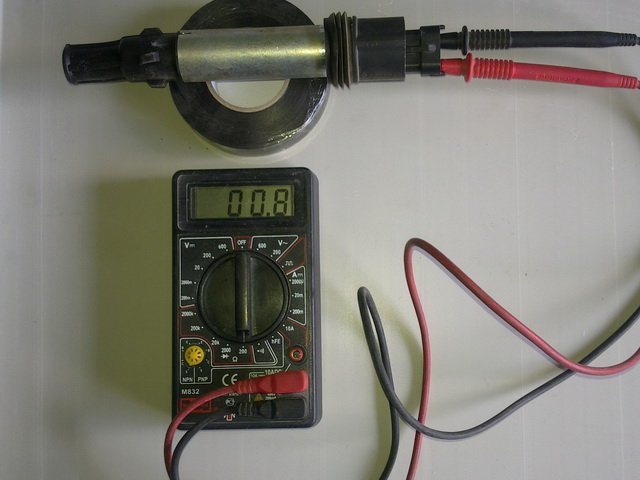

Измеряем сопротивление первичной обмотки катушки, подсоединив щупы к контактам «+» и «-» (смотри рисунок), после чего сравниваем полученный результат со значением, заявленным производителем. Большое превышение величины сопротивления свидетельствует об обрыве в цепи обмотки, а отсутствие сопротивления – о наличии короткого замыкания.

Измеряем сопротивление вторичной обмотки катушки, замыкая щупы прибора на контакт «+» и вывод высокого напряжения (смотри рисунок). Сравниваем результат со значением, указанным производителем. Расхождения указывают на неисправность катушки (перегорание провода, межвитковое замыкание и т.п.) и ее непригодность к дальнейшей эксплуатации.

На что еще обращают внимание опытные автолюбители в процессе проверки работоспособности катушки зажигания? На надежность крепления и исправность элементов цепи питания (клеммы, предохранители) и целостность изоляции проводов.
