Двигатель внутреннего сгорания современного автотранспортного средства – достаточное сложное устройство, и в его работе могут периодически возникать различные сбои.

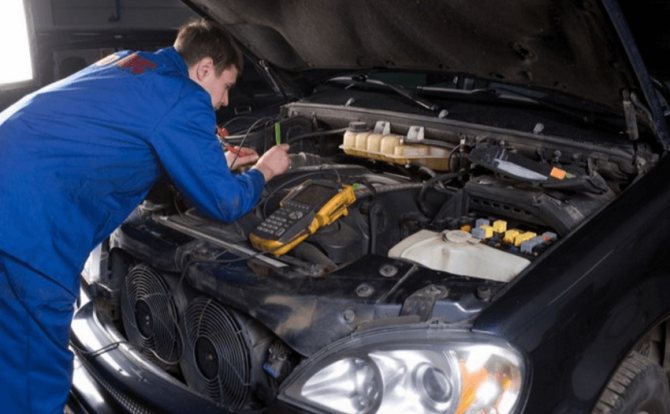

Диагностика системы зажигания автомобиля позволяет выявить неисправности, определить, какие детали нуждаются в ремонте, замене или профилактике.

Основные проблемы в системе зажигания

Начиная с середины прошлого столетия, система зажигания (СЗ) постоянно совершенствовалась, и если в семидесятых годах 20-го века в основном была распространена схема с контактными трамблерами, то в 80-х годах уже использовалась бесконтактная система с коммутатором для лучшего искрообразования на свечах. На рубеже тысячелетий в основном стали применяться СЗ с полным электронным управлением, и они используются в автомобилях с бензиновыми двигателями и по сегодняшний день.

Если в системе зажигания происходят различные сбои, в двигателе возникают различные проблемы:

• мотор начинает троить – не работает один или несколько цилиндров;
• ДВС не запускается (пропадает искра на свечах зажигания);
• появляются хлопки во впускном коллекторе или в трубе глушителя;
• движок начинает детонировать, «стучат поршневые пальцы»;
• повышается расход топлива, а из трубы глушителя идет черный дым;
• двигатель перегревается.

Причиной неисправности могут быть любые детали и узлы СЗ:

• искровые свечи;
• катушка или модуль зажигания;
• высоковольтные провода или наконечники;
• прерыватель-распределитель (в системах с трамблером);
• коммутатор (если он устанавливается в системе);
• замок зажигания;
• электропроводка;
• различные датчики или сам блок управления (в электронных системах).

Показатели лампы «чек» при неисправностях

Если не включается зажигание, то дать об этом знать сможет специальная лампа «чек». Но иногда даже этот индикатор не может показать неисправность. Например, замок зажигания может быть включен, но чек не горит при тесте.

Это говорит о том, что сигнал с ЭБУ не приходит на датчики модуля зажигания и бензонасоса. Лампочка «чек» хотя и горит, но и дальше не будет показывать корректный сигнал. Причина этого может крыться в следующем:

• окисление клемм и тонкие провода на ЭБУ;
• проблема в иммобилайзере;
• неполадки в главном реле, не решаемые обычной перестановкой;
• некорректное подключение «чек»-лампочки – не горит;
• проблема в прошивке электроники;
• поломка всей электронной системы автомобиля, из-за чего она моментально глохнет.

В случае с лампой «чек» предсказать причину проблемы сразу невозможно. Даже, если в автомобиль встроена система автоматической диагностики, понять, почему при включении зажигания индикатор горит, но ведет себя независимо от реального положения дел нельзя. Велика вероятность, что проблема может крыться в датчике кислорода.

Данный индикатор является одной из основных частей системы обработки выхлопа. Он отвечает за контроль количества несгоревшего кислорода в камере сгорания двигателя. Неисправность датчика может привести к неисправности компьютера, который будет предоставлять водителю некорректные данные, в том числе и о показателе лампы «чек».

Результатом станет увеличение расхода топлива и сокращение показателей мощности двигателя. Выявить проблему, которая также напрямую связана с тем, что не включается зажигание и с индикацией лампы «чек», можно с помощью портативного сканера ошибок, который в автоматическом режиме проверит все датчики и укажет на требующий замены элемент.

Диагностика автомобиля и осциллограф

Приборы для диагностики

Чтобы определить неисправность в системе зажигания, применяется различного рода диагностика, причем, проверить исправность деталей СЗ можно различными приборами, также можно продиагностировать двигатель и вручную, например, по свечам. Компьютерная диагностика используется для проверки работоспособности электронных систем управления двигателем (ЭСУД) – с помощью подключения к диагностическому разъему ДВС сканера или компьютерного устройства (ноутбука, стационарного компьютера) выявляются ошибки датчиков, топливных форсунок, проверяются общие параметры.

К приборам диагностики также относятся вольтметры, омметры, в некоторых автосервисах неисправности в СЗ определяют с помощью осциллографа – этот прибор позволяет с высокой точностью определять параметры многих элементов электронной системы.

Какой выбрать осциллограф для диагностики авто

Рассмотрим наиболее удобные и информативные приборы.

USB Autoscope Постоловского

На первом месте в рейтинге практиков стоит осциллограф Постоловского USB Autoscope IV. Имеет обширные диагностические функции.

Мотодок 3

Вторым в списке рейтинга осциллографов для диагностики автомобиля любой марки стоит Мотодок 3. Имеет схожие характеристики.

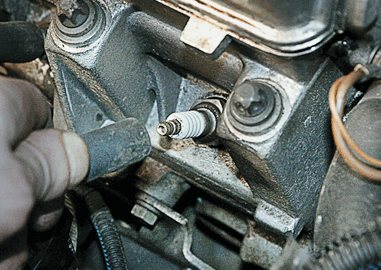

Диагностика по свечам зажигания

Диагностику по свечам проводят в том случае, если требуется выяснить, какой из цилиндров в двигателе не работает. На ЭСУД отключение производится с помощью диагностического прибора, например, на сканере – диагностический стенд отключает подачу питания на цилиндр. При исправной свече характер работы двигателя меняется – он замедляет обороты, начинает работать еще более неустойчиво.

На простом карбюраторном движке исправность свечей проверяют выдергиванием свечных наконечников, и здесь принцип определения работоспособности цилиндра такой же, как и при компьютерной диагностике – если характер работы двигателя не меняется, следует искать неисправность именно в этом цилиндре.

Причин нестабильной работы ДВС может быть много, и далеко не всегда в подтраивании движка виноваты могут быть свечи. Чтобы проверить свечи зажигания, их выкручивают из головки блока цилиндров и в первую очередь осматривают. На исправной свече:

• зазор между электродами равен 0,7-1,0 мм, сами электроды не подгорелые, достаточной толщины;
• нет черного нагара, сколов изолятора вокруг центрального электрода;
• на наружном изоляторе нет трещин, следов прогара.

Работоспособность свечи проверяют на специальном стенде под давлением – заворачивают ее в камеру, создают рабочее давление (9-12 атмосфер) и подают высокое напряжение – если между электродами проскакивает хорошая рабочая искра, значит, свеча зажигания в порядке.

Общие рекомендации при поломке

Чаще всего поломки в системе зажигания автомобиля связаны с нарушением качества электрических соединений в цепи, либо утечкой тока в высоковольтных проводах. Кратко перечислим, на что в первую очередь необходимо обращать внимание при возникновении проблем в работе системы зажигания автомобиля, а также по какому алгоритму действовать.

Чаще всего проблемы кроются в нарушении качества контактов или утечке тока в высоковольтных проводах. Проверьте их изоляцию, состояние катушки зажигания, замка зажигания, предохранителя катушки.

Диагностика катушек зажигания

Катушки зажигания (КЗ) на автомобилях из строя выходят достаточно часто, из-за неисправности этих деталей мотор может совсем не запускаться или троить и не набирать обороты. Сразу следует отметить, что КЗ могут быть разными по конструкции – на более старых моделях шла одна круглая катушка цилиндрического типа, на современных ДВС устанавливаются:

• сдвоенные (по две КЗ) или монолитные модули с высоковольтными проводами и наконечниками;
• катушки для каждого цилиндра – такие модули зажигания устанавливаются непосредственно на свечи, и у них нет в/в проводов и наконечников.

Проверяются КЗ различными способами:

• внешним осмотром;
• омметром;
• осциллографом.

Часто катушки выходят из строя из-за перегрева, и на более старых моторах (например, ВАЗ «Классика») в результате обрыва или замыкания витков обмотки двигатель перестает запускаться, так как КЗ устанавливается на этих движках одна. На более новых авто при неисправной обмотке перестают работать только один или два цилиндра, и движок начинает троить.

Осматривать катушку следует очень внимательно – на токоизоляционных ее частях не должно быть следов прогара, а также присутствовать трещины. Если наружные дефекты обнаруживаются, деталь подлежит обязательной замене – в любом случае она уже долго не прослужит.

Проверить целостность обмоток КЗ можно с помощью омметра:

• на первичной обмотке прибор должен показывать в пределах одного Ома;
• на вторичной обмотке сопротивление колеблется в пределах от 5 до 20 КилоОм.

Показатели для различных моделей КЗ могут отличаться, для каждой марки существуют свои параметры. Но по сопротивлению исправность детали определить не всегда удается, более точно это можно выяснить при помощи осциллографа или путем ее замены на заведомо исправную запасную часть.

Проверка классической системы

Классическая система работает по принципу генерации высокого напряжения для каждого установленного в автомобиле цилиндра. Искра от катушки распределяется к свечам через трамблер, который соединяет катушку со свечей друг за другом, в определенном порядке. Зачастую катушка и трамблер располагаются отдельно и соединяются ВВ – проводом, который называется центральным.

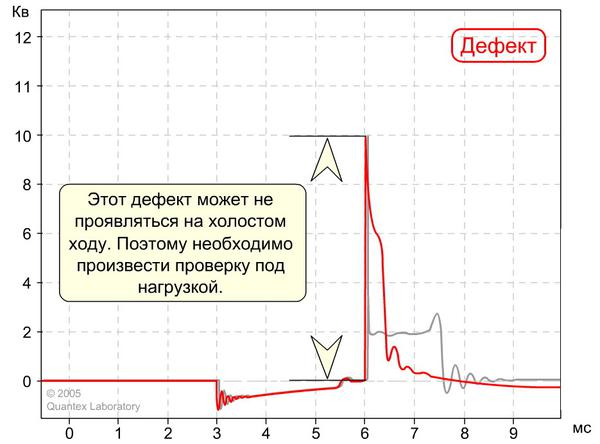

Определение неисправности по осциллограммамВ конструкцию классической системы входят:

• колпачки свеч;
• трамблер;
• провода с высоким вольтажом;
• катушка;
• центральный провод.

Если не включается или не выключается зажигание в классической системе диагностика автомобиля осуществляется при помощи емкостного датчика. Он устанавливается на центральный провод на максимально близкое расстояние к катушке для получения наиболее точных показателей проверки.

Важно: Классическая система включает в себя два промежутка искры. Один из которых расположен в свече, а другой в трамблере. Данные зазоры, совместно с проводами, образуют так называемый делитель напряжения.

Емкостный датчик позволяет с высокой точностью определить почему глохнет двигатель или не выключается зажигание автомобиля после выключения путем анализа показателя напряжения на делителе. Из-за того, что делители склонны к изменениям из-за колебаний параметров горения искры и промежутка в трамблере, осциллограмма неправильно срабатывает и получается не соответствующей действительным процессам, происходящим в катушке и показывает неправильные данные.

Зачастую причиной того, что машина не заводится, являются проблемы с ее системой зажигания. Для того, чтобы выявить проблему, нужно выполнить диагностику зажигания. Порой бывает сделать это нелегко, поскольку, во-первых, велико количество диагностируемых узлов (проблемы могут быть в свечах, различных датчиках, трамблере и других элементах), а во-вторых, для этого нужно пользоваться дополнительным оборудованием — мотор-тестером, омметром, сканером для выявления ошибки на машинах, оборудованных ЭБУ. Далее рассмотрим эти ситуации детальнее.

Система зажигания автомобиля.

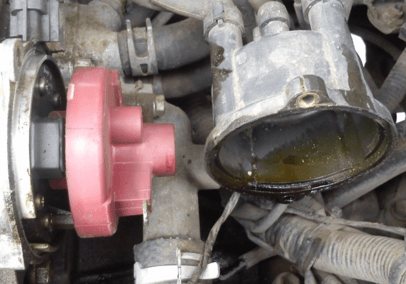

Диагностика трамблера

На многих системах зажигания более старых автомобилей устанавливался трамблер, и он часто являлся причиной сбоев в работе двигателя. В контактных прерывателях-распределителях нередко подгорают элементы контактной группы, и по этой причине мотор может трудно запускаться или не заводиться вовсе. В бесконтактных трамблерах может выйти из строя датчик Холла, но это не является характерной «болезнью» распределителей – ломаются датчики не так часто.

Наиболее распространенные неисправности трамблеров:

• перегорание резистора на бегунке;
• появление трещин и прогар в крышке трамблера;
• обрыв проводков датчика Холла (часто такое отмечается в распределителях ВАЗ 2108-09, ГАЗ 31029-3110 с двигателем ЗМЗ 402);
• износ подшипников вала.

Крышку трамблера на русских автомобилях стоит очень недорого, меняется в течение нескольких минут, и поэтому лучше такую деталь всегда иметь с собой в запасе. Проверить крышку проще всего ее заменой – если мотор стал работать исправно, все дело именно в ней.

Электронная система управления двигателем

Практически все современные автомобили снабжены электронным блоком управления (ЭБУ). Он автоматически подбирает оптимальные рабочие параметры для двигателя на основании поступающей от датчиков информации. С его помощью можно диагностировать возникшие поломки в различных автомобильных системах, в том числе в системе зажигания.

Для диагностики необходимо подключить специальный сканер, который в случае возникновения ошибки покажет вам ее код. Зачастую ошибка в работе системы может возникнуть из-за поломки одного из электронных датчиков, дающих информацию для ЭБУ. Об ошибке вам сообщит электронный сканер.

Диагностика ЭСУД

Исправность электронной системы управления двигателем проверяется при помощи специального сканера или компьютера, в приборах диагностики зажигания устанавливаются программы, причем, для каждой модели двигателя используется свое программное обеспечение.

В электронной системе присутствуют различные датчики, и они могут выходить из строя. Если в ЭСУД появляются неисправности, они фиксируются электроникой, а о наличии ошибки сигнализирует лампа диагностики Check Engine на щитке приборов в салоне машины. Каждой ошибке присваивается свой код, например, для автомобилей ВАЗ пропуск зажигания четвертого цилиндра обозначается кодом Р0304. Неисправным в системе может быть любой из датчиков:

• положения дроссельной заслонки (ДПДЗ);
• детонации (ДД);
• положения распредвала (ДПРВ);
• положения коленвала (ДПКВ);
• расхода воздуха (ДМРВ) или абсолютного давления (ДАД), разные датчики устанавливаются в зависимости от типа ЭСУД;
• температуры (ДТОЖ);
• окружающего воздуха (ДТОВ).

Еще во всех электронных системах устанавливается регулятор холостого хода, сам блок управления. Нередко причиной сбоев в зажигании является электропроводка, например, не подается питание на одну из катушек. Если отказывается работать ЭБУ, двигатель может не запускаться, в таком случае блок подлежит ремонту или замене.

Диагностика инжекторного двигателя своими руками

Диагностику силового агрегата и инжектора необходимо провести, если горит индикатор «Check engine», затруднен пуск холодного или горячего мотора, снизилась мощность и приемистость, появилась неустойчивость в работе, возрос расход топлива или упала мощность. Проверку впонле можно провести и своими руками.

Диагностика проводится в два этапа:

• диагностика силового агрегата (мотора);
• диагностика инжектора.

Во время диагностики двигателя измеряют компрессию цилиндров, проверяют состояние топливного, воздушного и масляного фильтров, регулируют зазоры клапанов, меняют свечи зажигания. Убедившись, что двигатель исправен и настроен, приступают к диагностике инжектора. Если у вас есть тестер для инжектора, то подключите его к диагностическому разъему, и он выдаст код ошибки, по которому (пользуясь таблицей кодов) вы определите неисправность конкретного узла инжектора. Если такого прибора у вас нет, а хотя бы минимальную диагностику необходимо провести немедленно, выполняйте описанные ниже действия.

Проверка насоса и редукционного клапана

Заглушите двигатель и подождите полчаса, чтобы давление в рампе снизилось, затем отключите аккумулятор. Это необходимо, ведь в рампе сохраняется давление топлива свыше 1,5 атмосфер, поэтому оно брызнет из-под заглушки. Выкрутите заглушку (на некоторых автомобилях она выполнена в виде пластикового колпачка, под которым расположен золотник). Присоедините туда любой манометр, который выдерживает давление свыше шести атмосфер. Подключите аккумулятор и включите зажигание. Через 3–5 секунд давление в рампе должно подняться до 3–5 атмосфер. При давлении ниже 3 атмосфер, необходимо снять манометр с рампы и присоединить его к топливному фильтру, который установлен между насосом и рампой. Если давление поднялось свыше 6 атмосфер, проблема в редукционном клапане или протекающих форсунках. Если не поднялось, необходимо заменить насос.

Проверка ДПДЗ

В следующую очередь проверьте работу датчика положения дроссельной заслонки. Для этого вам понадобится тонкая булавка или иголка длиной 2–4 см и любой цифровой или аналоговый тестер. Снимите с колодки ДПДЗ защитный чехол, чтобы добраться до клемм контактов. К одному из тестерных щупов прикрепите иголку. Выключите зажигание, установите на тестере режим вольтметра (до 20 вольт) и вставьте один контакт в плюсовую клемму аккумулятора, а другим (который с иголкой) поочередно касайтесь всех клемм разъема. На одном из контактов появится напряжение минус 12–15 вольт. Запомните или зарисуйте его на условной схеме, это «земля» ДПДЗ.

Закрепите контакт без иголки в минусовой клемме. Если по каким-то причинам это невозможно, прикрепите один из проводов тестера к любому контакту бортовой проводки к кузову. Включите зажигание и контактом с иглой найдите клемму с напряжением плюс 12–15 вольт. Это плюс питания ДПДЗ. Выключите зажигание и переключите тестер в режим измерения сопротивления со звуковой индикацией. Один из щупов тестера прикрепите к минусовой клемме аккумулятора, затем на ¼ приоткройте дроссельную заслонку и вторым щупом (который с иголкой) касайтесь оставшихся контактов. По писку тестера вы найдете контакт датчика холостого хода.

Прикасайтесь к оставшимся контактам и полностью открывайте и закрывайте дроссельную заслонку. Если вслед за открытием заслонки будут меняться показания тестера, то вы нашли сигнальный контакт ДПДЗ. Если у вас есть подробное руководство по эксплуатации ремонту вашего автомобиля, то номера контактов вы можете взять оттуда. Если же вы не первый владелец, то определите контакты, как описано выше, это поможет, если на автомобиле установлен ДПДЗ с другой модели или машины.

Подключите тестер в режиме измерения сопротивления со звуковой индикацией между «землей» ДПДЗ и клеммой датчика холостого хода. Несколько раз с помощью педали или сектора, к которому прикреплен тросик газа плавно полностью откройте и закройте заслонку. Если тестер пищит только при закрытой заслонке и замолкает при небольшом (1–2 градуса) повороте сектора, то переведите тестер в режим омметра (0–2 кОм). Если датчик холостого хода исправен, то сопротивление скачком меняется от нуля до бесконечности. Если сопротивление изменяется плавно, необходимо заменить его.

Включите на тестере режим вольтметра (0–20 вольт) и подключите между «землей» ДПДЗ или автомобиля (минусовой щуп) и сигнальным выводом датчика положения дроссельной заслонки. Плавно открывайте и закрывайте заслонку, наблюдая за показаниями вольтметра. Если напряжение растет плавно от нуля до плюс 12–15 вольт, датчик исправен. Если показания вольтметра на любом участке меняются скачком, или не достигают напряжения аккумулятора, датчик неисправен и его необходимо заменить.

Заодно проверьте состояние дроссельной заслонки. Нажимайте на тросик газа и смотрите, плавно ли меняет положение заслонка, нет ли заеданий.

Проверка ДМРВ

Для проверки вам понадобится цифровой вольтметр или тестер, показывающий напряжение с точностью до сотых долей вольта. Снимите защитный чехол с датчика массового расхода воздуха и подключите тестер к сигнальному выводу датчика (обычно это первый от лобового стекла). Включите зажигание, но не заводите двигатель. На исправном датчике при полностью заряженном аккумуляторе напряжение должно быть в пределах 1–1,01 вольта. Если напряжение свыше 1,01 вольт, но меньше 1,05 датчик исправен, хотя ресурс приближается к концу. Если напряжение превышает 1,05 вольта, датчик необходимо почистить или заменить.

Проверка датчика детонации

Снимите с датчика защитный колпачок и отключите провод с клеммой. Выкрутите датчик из головки блока цилиндров. Подключите к корпусу датчика и контакту сверху цифровой вольтметр (вместо него можно использовать осциллограф с такой же чувствительностью) с точностью в тысячные доли вольта. Зажмите датчик в кулак и стукните об стол. Если удар привел к появлению скачка напряжения (20 – 50 мВ) то датчик исправен.

Проверка датчика температуры охлаждающей жидкости

Для проверки датчика понадобятся термометр (со шкалой до 100 градусов) и тестер (режим омметра, 0–10 кОм). Проверяйте сопротивление в соответствие с указанной таблицей. Допустимо отклонение в 10 процентов. При более сильном отклонении датчик необходимо заменить.

Это интересно: Способы проверить аккумулятор автомобиля: как определить исправность состояния батареи с помощью мультиметра

Для дальнейшей диагностики вам понадобятся различные приборы и стенды, общая стоимость этих устройств свыше 5 тысяч долларов США. Если вы не профессиональный моторист или специалист по топливной аппаратуре, то рекомендуем вам не тратить деньги на дорогостоящее специализированное оборудование, а посетить ближайший крупный автосервис.

В процессе диагностики ЭБУ проверяется программа прошивки контроллера, его взаимодействие с датчиками и исполнительными устройствами для чего используют специальный сканер или персональный компьютер/ноутбук, на котором установлено необходимое программное обеспечение. Также проверяют соответствие показаний датчиков реальным условиям. Один из этапов диагностики – оценка формы импульсов зажигания, которые поступают на катушку. Для этой работы используют осциллограф. После этого на специальном стенде проверяют работу форсунок и качество распыления топлива. Выполнить эти работы без специального оборудования невозможно. Датчик расхода топлива проверят с помощью специального стенда, который показывает количество и форму импульсов в зависимости от скорости движения жидкости.

Неисправности коммутатора зажигания

В бесконтактных системах зажигания с трамблером устанавливается коммутатор, он предназначен обеспечивать бесперебойное искрообразование на свечах, также служит для образования стабильной искры на всех оборотах двигателя, в том числе и холостых. В случае отказа коммутируемого устройства мотор начинает плохо запускаться, а во многих случаях совсем не заводится.

Основной признак неисправного коммутатора – его сильный нагрев, определить перегрев можно, прикоснувшись рукой к корпусу устройства. Как правило, вместе с коммутатором также сильно нагревается и катушка. Часто эти детали нагреваются и выходят из строя на старых автомобилях «Газель» и «Волга» ГАЗ 31029-3110 с двигателем ЗМЗ 402. Причина столь частых поломок – низкое качество запчастей, поставляемых различными производителями.

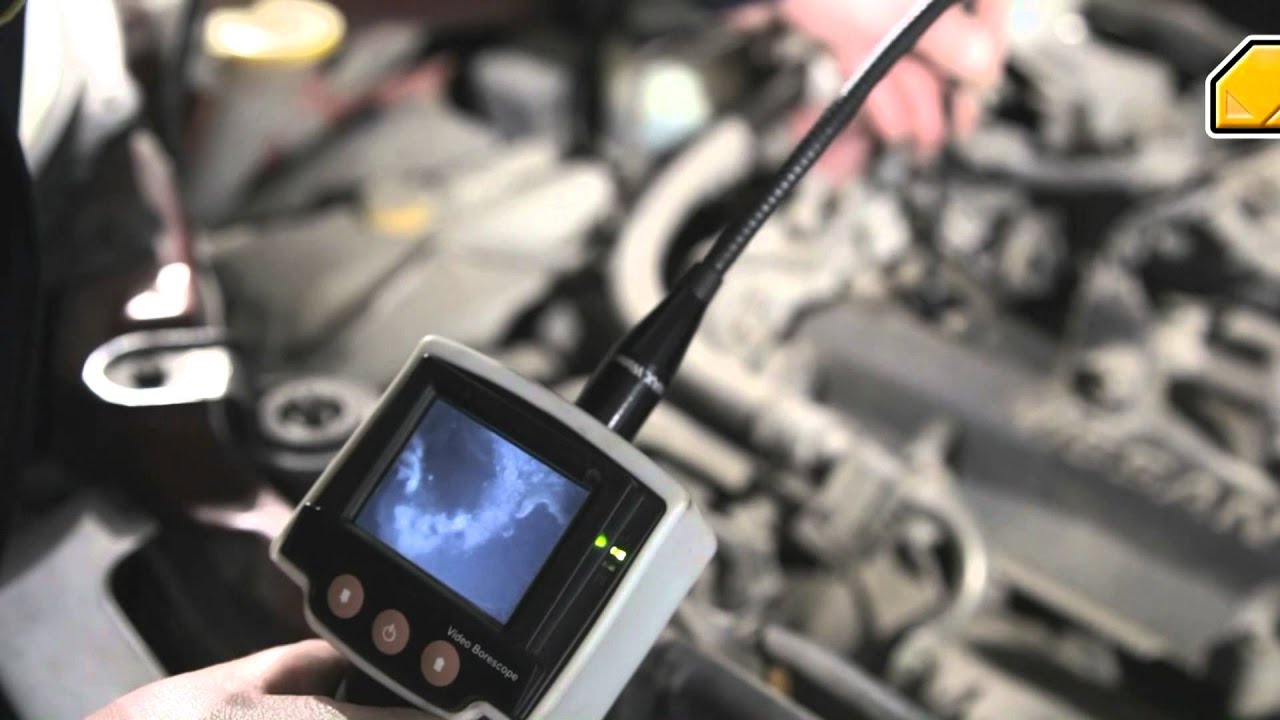

AutoLand Motornaya — Компьютерная диагностика автомобиля

Статьи по теме:

• Ремонт ДВС (Двигателей внутреннего сгорания) своими руками Чаще всего капитальный ремонт ДВС производится в специализированных автосервисах, но не так редко движки ремонтируют автовладельцы и своими руками – многое зависит от сложности силового […]
• Польза и вред чип-тюнинга Основной задачей тюнинга автомобильного мотора является усовершенствование его технических характеристик: повышение мощности, увеличение крутящего момента, улучшение динамических и […]
• Какие самые надежные двигатели в мире? В этой статье будут рассмотрены как самые надежные двигатели в мире, которые не ломаются долго, имеют очень хороший ресурс по пробегу и наработанным часам, так и не самые лучшие силовые […]

Распространенные причины неисправностей

Поврежденный высоковольтный провод зажигания

Чаще всего неисправности в системе зажигания возникают в контактных соединениях электрических цепей, в том числе на высоковольтных проводах. Часто вследствии разрушения их изоляции искра пробивает на корпус, из-за чего возникают проблемы в работе двигателя. Пробитую изоляцию высоковольтных проводов хорошо проверять в темноте. Тогда появляющуюся искру хорошо видно.

Всегда следите за чистотой изоляции высоковольтных проводов. Дело в том. что попадающее на их поверхность масло сильно размягчает изоляцию, и притягивает к ней частицы пыли и грязи, которая может стать причиной пробоя искры.

На изоляторах свечей могут возникнуть “дорожки”, по которым проходит пробой. Если питание не подходит к высоковольтным проводам, то необходимо проверить низковольтные части системы зажигания, в частности, подачу напряжения от аккумулятора на катушку зажигания. Возможными неисправностями могут стать выключатель зажигания или выход из строя предохранителя.
