Почему стучит рулевая рейка Ваз 2114 – основные причины

Если стучит рулевая рейка Ваз 2114, на то может быть несколько причин:

1. Слабо затянуты крепежные соединения рулевого.
2. Износилась пластмассовая опорная втулка, и образовался люфт.
3. Люфт в подшипниках первичного вала.
4. Из-за выработки увеличился зазор между зубьями рулевой рейки, что привело к люфту и глухому стуку.
5. Болтается поджимной сухарь, который стучит по корпусу рулевой рейкииз-за выработки и износа антифрикционной накладки.

Важно определить, откуда идет стук. В движении может показаться, что стучит рулевая рейка, но дело может быть и в рулевых тягах или рулевом наконечнике. К слову, определить, что виноват наконечник, можно по порванному пыльнику.

Как подтянуть рулевую рейку на ВАЗ. Нюансы

Регулировка рулевой рейки ВАЗ(как подтянуть рейку)Можно ли отрегулировать рулевую рейку ВАЗ 2115

https://youtube.com/watch?v=eejXH7adrzQ

Ремонтируем самостоятельно

Для начала вам потребуется набор инструментов и ремкомплекты.

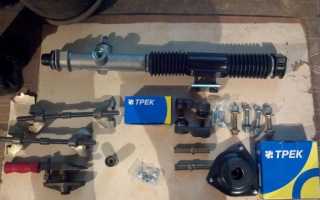

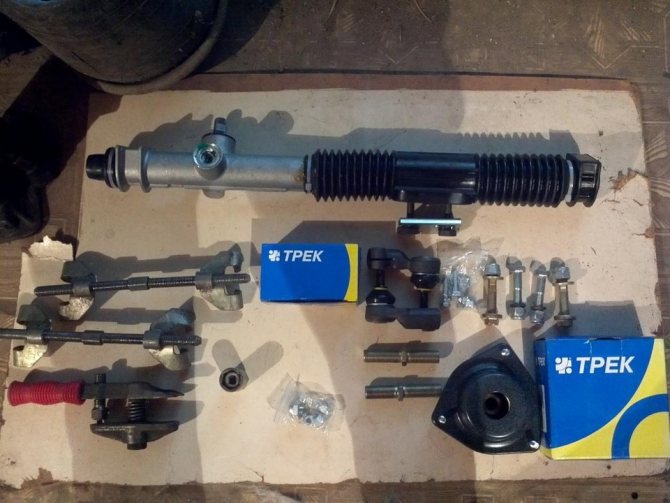

Набор для замены

В перечень инструментов и материалов обязательно включите следующее:

• Ремкомплект одной из трех комплектаций (о них ниже);
• Подшипники;
• Смазка;
• Набор ключей и отверток.

Выбор ремкомплекта

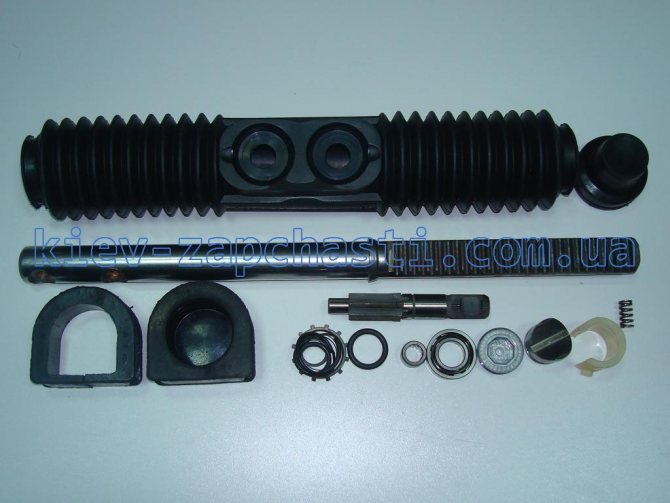

Запасные части

Что касается ремкомплектов, то стандартный минимальный набор включает в себя четыре элемента:

• Шайбы;
• Гайки;
• Подшипники;
• Втулки, выполненные из фторопласта.

Но хватит ли его для конкретно вашей ситуации с рулевыми рейками? Попробуем разобраться в назначении и комплектации каждого из трех типов ремкомплектов.

1. Самый дешевый ремкомплект, с комплектацией которого вы уже знакомы, позволяет решить самые незначительные проблемы, возникшие с вашими рейками.
2. Средний комплект дополнительно включает в себя другие подшипники и валы. Предназначен для более серьезных ремонтных работ.
3. Самый дорогой ремкомплект может состоять из цельных новых реек, то есть предусматривает уже скорее не ремонт, а простую замену агрегатов.

При выборе ремкомплекта важно убедиться, что он подходит не просто для ремонта рулевых реек, но и для конкретно вашего автомобиля ВАЗ 2114. Плюс ко всему, важно знать, какая рейка стоит сейчас на машине. Если это не родная деталь, что бывает достаточно часто, тогда ремкомплект для «четырнадцатой» модели уже не подойдет. Вам нужен набор в соответствии с автомобилем, от которого была позаимствована деталь системы рулевого управления.

Как подтянуть рулевую рейку на ВАЗ 2110, 2112, 2111, 2114 и 2115

Что делать, если застучала рулевая рейка?

Люфт рулевой рейки Ваз 2114 – как устранить

В первую очередь — это люфт.

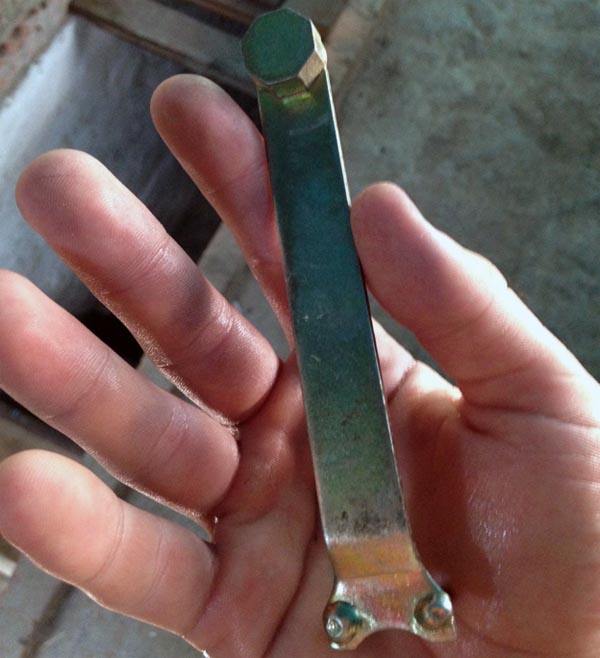

Ключ для устранения люфта рулевой рейки

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

Устранение люфта рулевой рейки

В обычных условиях эксплуатации этот срок практически недостижим.Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше.

Видео: Нюансы подтяжки рулевой рейки Ваз 2114

Устройство рулевой рейки

На автомобиле ВАЗ 2114 установлена механическая рулевая рейка без усилителя. Крепится двумя хомутами и болтами, притягивающими корпус рейки к кузову автомобиля.

Тяги присоединены непосредственно к рейке при помощи каленых болтов с мелкой резьбой. Вал-шестерня рулевого механизма вращается на двух подшипниках.

Первый – игольчатого типа. Служит в качестве нижней опорной точки и одновременно направляющей.

Второй – радиальный шариковый подшипник. Служит в качестве верхней опорной точки и фиксирует валик рулевого механизма в верхней горловине корпуса рулевой рейки. На выходном хвостовике имеются шлицы и проточка под клин. Здесь валик соединяется с рулевой колонкой.

В корпус рейки уложена пластиковая втулка. Является второй опорной точкой при перемещении рейки. Есть несколько уплотнительных, стопорных и защитных элементов.

Как определить неисправность рулевой рейки? Видео:

Как определить неисправность рулевой рейки — видео

Рулевая рейка Ваз 2114 – симптомы поломки

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

1. Стук под капотом в районе моторного щитка, особенно при проезде неровностей.

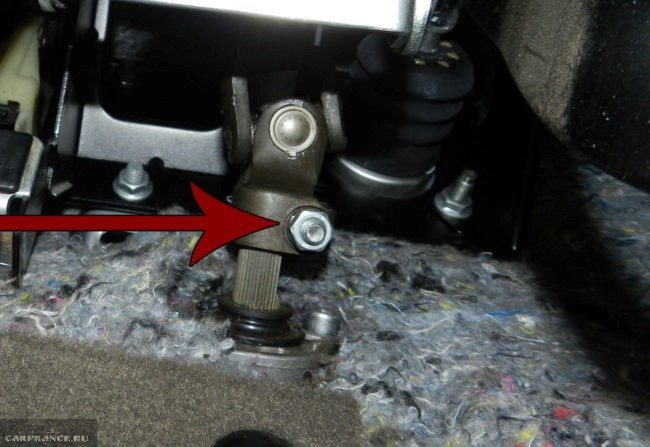

На ВАЗ-2114 стук при проезде неровных участков дороги может возникнут из-за ослабшей гайки на болту, который сжимает хомут кардана

1. Увеличенный люфт рулевого колеса.
2. Слишком тугое или слишком свободное вращение рулевого колеса.
3. Утечка смазки через сальники и кожухи рейки.
4. Внезапное закусывание рулевой рейки во время движения.

Последнее может рассматриваться, как вопиющий сигнал о неисправности и может привести к серьёзным неприятностям во время движения.

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

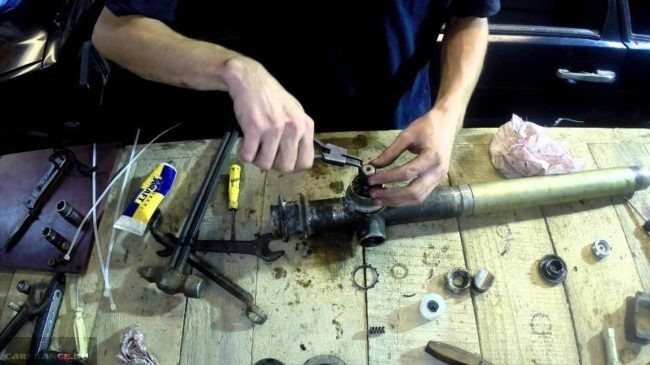

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка, тем самым ликвидировав люфты и стуки.

Регулировка рулевой рейки на ВАЗ 2114

Ваз 2114, избавляемся от стука рулевой рейки

Чтобы выполнить регулировку нам потребуется специальный ключ. Выглядит он как с одной стороны шестигранник, а с другой его части ключ для подтяжки ремня ГРМ.

Далее нам нужно заехать на яму или эстакаду, чтобы получить полный доступ к регулировочному болту. Если нет такой возможности, можно поднять автомобиль на домкраты и залезть под него. После нам нужно заглянуть под автомобиль с левой стороны. На рейке мы увидим специальную выемку, в которой и установлен регулировочный механизм. Лучше сразу побрызгать его WD-40. Это поможешь очистить резьбу от ржавчины. Если регулировка происходит в первый раз, то болт будет прокрутить очень тяжело, так как на заводе его кернят, чтобы не откручивался от вибрации.

После затяжки необходимо провести небольшой тест, покрутите рулем в движении. Если он крутится слишком туго, значит вы перетянули гайку, необходимо немного ослабить затяжку. Когда работы выполнены правильно, должна уйти вибрация при движении, люфты и стуки.

Как подтянуть рулевую рейку ВАЗ-2114 – пошаговая инструкция

Чаще всего все работы по подтяжке рейки сводятся только к выбору люфта в зацеплении и регулировке люфта рулевого колеса. В том случае, если износ деталей механизма (втулки, сама зубчатая рейка, шестерня, сальники и пыльники) критический, без ремонта и установки ремкомплекта не обойтись. Тем не менее самый простой способ это проверить — подтяжка рейки прямо на автомобиле.

Для регулировки рейки понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Этот ключ можно сделать самому, однако он продаётся в любом магазине, стоит копейки, а иметь его в арсенале инструментов никогда не помешает. К тому же он существенно облегчит работу не только при регулировке, но и при разборке рейки при необходимости.

Регулируется рейка ВАЗ-2114 следующим образом:

1. Желательно установить автомобиль либо на эстакаду, либо на подъёмник. Можно отрегулировать рейку и из-под капота, но придётся работать практически наощупь.

Устанавливаем автомобиль на подъёмники или эстакаду

1. Демонтируем защиту картера и брызговик двигателя снизу.
2. Очищаем рулевую рейку от грязи и проверяем её состояние визуально. На ней не должно быть потёков смазки, пыльники должны быть целыми.
3. Рейка должна быть прочно зафиксирована к моторному щитку, рулевые тяги не должны иметь люфта в месте крепления к рейке.

1. Находим регулировочную гайку, очищаем её от пыли и грязи. С завода на ней установлена пластиковая заглушка. Её нужно демонтировать.
2. Специальным ключом дожимаем регулировочную гайку, которая вкручена в картер рулевого механизма. Гайка может быть законтрена керном, поэтому после регулировки необходимо также её зафиксировать.

Затягиваем регулировочную гайку специальным ключем

1. Регулировка осуществляется затяжкой гайки до упора, после чего проверяется люфт на рулевом колесе. Если усилие на нем слишком сильное, гайка отпускается на несколько градусов.
2. После регулировки гайка обязательно фиксируется путём завальцовки, иначе есть вероятность, что она открутится самопроизвольно.

Выбрав люфт, не прячем инструмент, а делаем пробную поездку, в ходе которой оцениваем работу рулевого механизма. Если руль вращается свободно, а люфта нет, регулировку можно считать законченной. Если вращение руля слишком тугое, лучше регулировочную гайку немного ослабить, провернув на несколько градусов против часовой стрелки.

Видео: Как избавиться от стука в рулевой рейке Ваз 2114

Регулировка рулевой рейки ВАЗ 2110 2114

Дата публикации Июн 28, 2014, Рубрики Ремонт автомобилей ВАЗ |

Регулировка рулевой рейки ВАЗ 2110 2114 обычно требуется после длительной эксплуатации автомобиля по дорогам с плохим покрытием. Многие автомобилисты при этом обращают внимание на то, что, в процессе вождения, из-под автомобиля начинают раздаваться непонятные шумы в виде стуков или треска. В этом случае, лучше всего обратиться в ремонтный сервис, для того, чтобы квалифицированно установить причину неисправности. В подавляющем большинстве случаев, при таком “диагнозе” требуется ремонт, регулировка, а порой и полная замена рулевой рейки ВАЗ 2110 2114.

В любом транспортном средстве нет “вечных” механизмов, поэтому и требуется регулировка рулевой рейки ВАЗ 2110 2114. Самые явственные нарушения в ее работе проявляются при выполнении на автомобиле поворотов и прочих видов маневрирования. Для того, чтобы проверить техническое состояние рулевой рейки, нужно взяться за вал руля рукой в том месте, где он сочленяется с рейкой и пошатать его вверх-вниз. Если Вы услышите стук, рейку необходимо регулировать и заменив, предварительно, игольчатый подшипник. Если он целый, его, по меньшей мере, потребуется тщательно смазать.

Далее, дергая рукой за рулевые тяги необходимо определить люфт в рулевой рейке (шестерня, втулка) ВАЗ 2110 2114, которого наблюдаться не должно. Для устранения неисправности можно обратиться на СТО, а можно провести ремонт или регулировку самостоятельно, но для этого Вам, в первую очередь, потребуется запастись ремонтным комплектом. Данные комплекты бывают трех видов и их всегда можно найти в продаже на автомобильном рынке или в магазине.

К минимальному ремонтному комплекту рулевой рейки ВАЗ 2110 2114 относится набор специальных крепежей с шайбами, запасные втулки, изготовленные из фторопласта, и подшипники. Средний набор включает в себя дополнительные валы, которые возможно потребуется заменить во время регулировки. Стоит такой набор на порядок дороже. И, наконец, полный ремонтный комплект, который включает в себя новую рулевую рейку ВАЗ, в сборе. При приобретении данного комплекта не стоит забывать о том, что рулевая рейка может быть 2-х образцов, старого и нового.

Признаки неисправности

Грамотные водители знают, что передача усилия на колеса осуществляется через прямозубую или косозубую шестеренку, а та взаимодействует с зубчатой рейкой. Люфт в рейке устраняется при помощи прижимных пружин. Когда возникает стук рулевого механизма, ощутимый в случае наезда на препятствие, езде по неровностям, необходимо произвести наладку рейки.

Некоторые водители ВАЗ 2114 не знают, что люфты и поскрипывание в рейке можно устранить, полагают, что в машине ВАЗ 2114 нельзя подтянуть рулевую рейку. Регулировка помогает избавиться от люфтов и обеспечить качественное управление машиной. При этом следует понимать, что неправильная регулировка рейки ВАЗ может привести к ухудшению вращения руля. Это вызвано перетяжкой регулировочного винта.

Регулировка

Регулировка выполняется таким образом: можно снять рейку с транспортного средства или отрегулировать ее на нем. Первый способ применяется после ремонта машины, перед установкой. Чтобы просто отрегулировать рейку, работу выполняют непосредственно на машине.

Для проведения работы необходимо иметь универсальный восьмигранник на 17 мм и разводной гаечный ключ. Все работы, связанные с устранением неисправностей, выполняются на подъемнике или смотровой яме:

1. Сначала автомобиль надо поставить на ручной тормоз, на задние колеса подложить какой-нибудь упор;
2. Потом необходимо заблокировать руль и обесточить бортовую сеть машины (снять минусовую клемму с аккумулятора);
3. Потом необходимо найти гайку, при помощи которой производится наладка рулевой рейки. Она находится на противоположной, повернутой к кузову, стороне крепления рейки. Иногда ее принимают за другую деталь;
4. Сначала следует помыть дно машины. В данном случае применяют подходящий аппарат (керхер, к примеру). Это делается для того, чтобы очистить гайку от слоя грязи. После очистки детали от загрязнения, в нее вставляют ключ для подтягивания рейки и настраивают ее положение. Инструмент вращается по часовой стрелке.

Таким образом, регулировка считается завершенной. Если после проделанной работы управление машиной неудовлетворительно, люфт и стук не исчезает, следует проверить состояние рулевых наконечников, возможно, их нужно поменять.

Рулевые наконечники: признаки неисправности

Рулевые наконечники заменяют при наблюдении следующих симптомов: при движении по неровностям, при ускорении движения, торможении ощущается стук, руль начинает вибрировать и трястись, в рулевой тяге замечены люфты, наблюдается отдача в педаль газа. Полностью проверить исправность наконечников можно при проверке целостности пыльников и пр.

Поскольку эти детали влияют на развал-схождение, их необходимо вовремя заменять, чтобы не начала неравномерно стираться резина.

Рулевые наконечники меняют сразу с обеих сторон (если один ломается, то через некоторое время сломается и другой).

При выполнении ремонтных работ по замене наконечников ВАЗ 2114 используют такие инструменты:

• Ключ на «19», ключ на «24», ключ на «27».
• Штангенциркуль.
• Выпрессовочный съемник или монтажка.
• Молоток.
• Тормозная жидкость или химическое средство WD-40.

Все работы, связанные с заменой наконечников на ВАЗ 2114, можно выполнять или на подъемнике, или, как в данном случае, воспользоваться домкратом.
