Для долгосрочной работы любого авто необходимо регулярно проводить техосмотр и необходимые замены. Для того чтобы не сэкономить на автосервисе, можно многие процедуры выполнять самостоятельно. В статье описана замена ремня ГРМ на Daewoo Nexia 16 клапанов своими руками: фото и видео, которые приложены к статье, дополняют подробную инструкцию.

[ Скрыть]

О двигателе

Эта модель автомобиля завоевала сердца многих автолюбителей не только в регионах РФ, но и многих других странах СНГ. В 2002 году на машину стали устанавливать силовой агрегат с рабочим объёмом 1500 см3, который заменил двигатель с 8 клапанами в головке блока цилиндров. Новый мотор имеет уже 16 клапанов, привод которых осуществляется двумя распредвалами. Двигатель Нексия 16 клапанов способен развить мощность равную 85 лошадиных сил.

Увеличение числа клапанов потребовалось для улучшения наполняемости цилиндров горючей смесью, эффективного отвода отработанных газов из рабочей зоны. Использование электронной системы управления двигателем, инжектор в системе питания позволили снизить потребление топлива, улучшить динамические показатели автомобиля. Блок цилиндров, коленвал, поршня применяют от предыдущей модели. Существенные изменения получила головка блока цилиндров. Использование 16 клапанов потребовало установку двух распредвалов.

С 2008 года Дэу Нексия работает с более совершенным мотором, который имеет рабочий объём 1600 см3, мощность возросла до 109 лошадиных сил. В головке блока цилиндров также 16 клапанов, мотор получил клапан EGR. Плохое качество используемого топлива часто выводит его из строя, поэтому водители избавляются от этого клапана. Что существенно снижает экологические показатели мотора.

Гнутся ли клапана при обрыве

Четыре клапана на один цилиндр требуют согласованности в работе всего механизма ГРМ двигателя. Когда механизм привода клапанного механизма исправен, проблем в силовом агрегате не возникает. Обрыв зубчатого ремня приводит к повреждениям почти всех клапанов в головке цилиндров. Кроме этого могут быть повреждены шатуны, направляющие втулки ГБЦ, поршня мотора. Ремонт двигателя после этого потребует больших материальных затрат.

Конструкторы пытались избавиться от такой проблемы, поршня получили выемки в головках. Должного эффекта после этого не получили, клапана по-прежнему повреждаются при выходе из строя зубчатого ремня. Чтобы избежать такие «неприятности». Следует внимательно относиться к проведению технического обслуживания мотора, использовать качественные расходные материалы.

Деу Нексия замена ремня ГРМ и помпы.

Замена ремня ГРМ

Признаки необходимости замены механизма

Как определить, что необходима 16-клапанной «Нексии» замена ремня ГРМ? Об этом может сказать не только километраж, но и следующие признаки:

• Характерные шумы и вибрация на холостом ходу. Создается ощущение, что мотор троит.
• Стало сложно запускать двигатель. На старт уходит больше времени, чем обычно.
• Ощущается вибрация по кузову при движении, особенно под горку на высоких оборотах.
• Машина стала расходовать больше топлива.

Все это говорит о том, что ремень пора заменить. Если вы его меняли недавно, возможно, он просто перескочил на несколько зубьев и поэтому сместились фазы газораспределения. Также стоит контролировать визуальное состояние ремня. Наличие на нем трещин, надрывов и следов нитей недопустимо.

В любой момент такой ремень может порваться. И если на восьмиклапанных моторах можно обойтись лишь испугом, то в случае с 16-клапанной головкой придется раскошелиться на серьезный ремонт.

Какой ремень приобрести

От правильного выбора комплектующих изделий мотора, зависит не только эффективность двигателя, но и срок его эксплуатации. Это в полной мере относится к выбору зубчатого ремня для двигателя Дэу Нексия. Комплект ГРМ Нексия 16 кл включает в себя не только зубчатый ремень, в него входят ролики обводные, сальники. В некоторых случаях одновременно меняют насос в системе охлаждения двигателя. После длительного пробега происходит износ шкивов на распредвалах, коленвале, которые также меняют.

Специалисты рекомендуют использовать комплекты следующих производителей:

1. Bosch.
2. Dongil.
3. Gates.

Ремень ГРМ Bosh 1 987 949 194 Код двигателя-15SMS
Отдавая предпочтение тому или иному производителю, следует обратить внимание на качество предлагаемого товара. На автомобильных рынках можно купить подделку, очень похожую на фирменное изделие. Также должна насторожить стоимость изделия. Качественный товар не может иметь низкую цену. Получив некоторую экономию на запасных частях, можно потрать значительную сумму на ремонт мотора.

Замена ремня своими силами

Замена ремешка ГРМ – это довольно ответственная процедура, которую, впрочем, сможет провести любой хоть немного подготовленный автолюбитель. Конечно, вы можете поручить это дело профессионалам, они все сделают качественно, но где же тогда вы будете набираться необходимого опыта…

Итак, если вы все же решили, что будете менять ремень сами, тогда сначала подготовьте все необходимое. Во-первых, вам понадобится стандартный набор ключей:

Конечно же, кроме этого придется приготовить и новый набор расходных материалов, в который, кроме, собственно, ремня, должен входить комплект роликов и сальники. Не экономьте на ремне. Покупайте только качественные расходные материалы. Специалисты рекомендуют ремни следующих марок:

А если вы сэкономите на покупке ремня, то приготовьтесь к тому, что его очень скоро опять придется менять, так как дешевые изделия быстрее выходят из строя. А теперь непосредственно о процедуре замены ремня.

9. Выкручиваем фиксатор насоса ГУР. Для этого используем ключ на 12. 10. Теперь придется отвернуть еще 2 винта для того, чтобы снять натяжной ролик. 11. Теперь снимаем ремешок ГРМ.

Ремень снят. Теперь готовим новый расходник и устанавливаем его.

1. Процесс установки будет нами осуществляться от обратного. Не забывайте следить за тем, чтобы на помпе охладительной системы не было люфта. Из системы охлаждения не должен утекать хладагент. Подшипники не должны шуметь. Если шум присутствует, подшипники следует заменить на новые. 2. Теперь проверяем правильность расположения меток на распредвалах и силовом агрегате. Если все нормально, начинаем натягивать новый ремень. Подтяжку его следует производить путем поворота помпы. Для этого используют специальное приспособление. В случае его отсутствия следует ориентироваться по меткам, хотя это намного сложнее. Для этого берем ключ на 17 и ослабляем винт крепления распредвала. Совсем его выворачивать не нужно. После установки ремня шкив возвращаем на свое место. 3. Теперь коленвал прокручиваем вправо 2 раза. Следим за тем, чтобы все метки совпали. Метка на натяжном ролике должна совпасть с выступом на площадке. 4. Включаем первую скорость, жмем на тормоз, тем самым фиксируя коленвал от проворачивания. 5. При необходимости система охлаждения дополняется жидкостью. 6. Натягивание ремня осуществляется при помощи натяжного ролика. Помните, что здесь важна золотая середина – ремень не должен быть перетянут, провисание тоже не допускается.

Процедура замены

Замена ремня ГРМ Нексия 16 клапанов операция не сложная, которую самостоятельно может выполнить опытный водитель. Специального инструмента, оборудования не потребуется, замену изношенных деталей можно выполнить в гараже. Кроме приобретения новых расходных материалов взамен изношенных, следует приготовить:

1. Автомобильный домкрат.
2. Противооткатные башмаки.
3. Подставки под кузов машины.
4. Набор с торцевыми, накидными ключами.
5. Набор шестигранников.
6. Ключ специальный на «41».
7. Ветошь.

Если предвидится замена насоса в системе охлаждающей жидкости, тогда кроме помпы следует приобрести антифриз для доливки. Процесс замены начинают в моторном отсеке. Снимают корпус воздушного фильтра вместе с подводящим патрубком. Следующим шагом будет снятие шкива насоса гидроусилителя руля, необходимо вывернуть три крепёжных винта на «12».

Снимаем шкив насоса гидроусилителя руля

Далее отворачивают винты крепления защитной крышки механизма ГРМ, снимают её с мотора. Также следует ослабить крепление генератора, после чего снимают приводной ремень. Отворачивают две гайки подушки двигателя, поднимают мотор через прокладку домкратом. Далее порядок действий будет таким:

• Ослабляют болты на правом переднем колесе.
• Затягивают ручной тормоз, под задние колёса устанавливают противооткатные башмаки.
• Автомобильным домкратом поднимают правую переднюю часть машины, опускают кузов на подставку, снимают переднее колесо.
• Дальнейшей работе мешает защита из пластика в арке переднего колеса, её снимают.

Верхняя крышка ГРМ

• Теперь можно приступить к снятию шкива коленвала. Самому это сделать невозможно, поэтому нужен помощник.

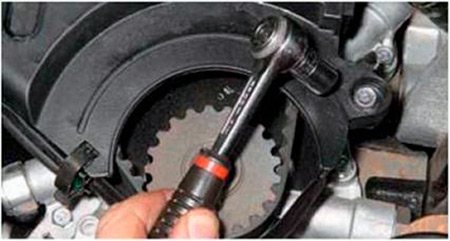

Снятие нижней крышки ГРМ

• Выставляют привод ГРМ по меткам. Помощник включает четвёртую передачу, нажимает педаль тормоза. Это позволяет вывернуть болт крепления шкива.

Стопор маховика

• Снимают нижнюю защиту привода. Для этого отжимают защёлку, отворачивают два болта на «10».
• Теперь снимают ролики. Натяжной закреплён тремя болтами, обводной одним. После этого можно снять приводной ремень.

Снятие ролика

Установка нового ремня производится в обратном порядке. Перед этим проверяют техническое состояние насоса охлаждающей жидкости, если он вызывает сомнения, его меняют. Проверяют установочные метки, далее одевают новую запасную часть.

Установочные метки

Правильность фаз газораспределения обеспечивается правильным положением установочных меток. Они имеются на шкивах распредвалов, коленвала, блоке цилиндров.

Проворачиваем коленвал до совпадения меток

Риски шкивов распредвалов должны располагаться строго напротив, по центру в горизонтальном положении, на той стороне, где шкивы почти соприкасаются.

Метки распредвалов

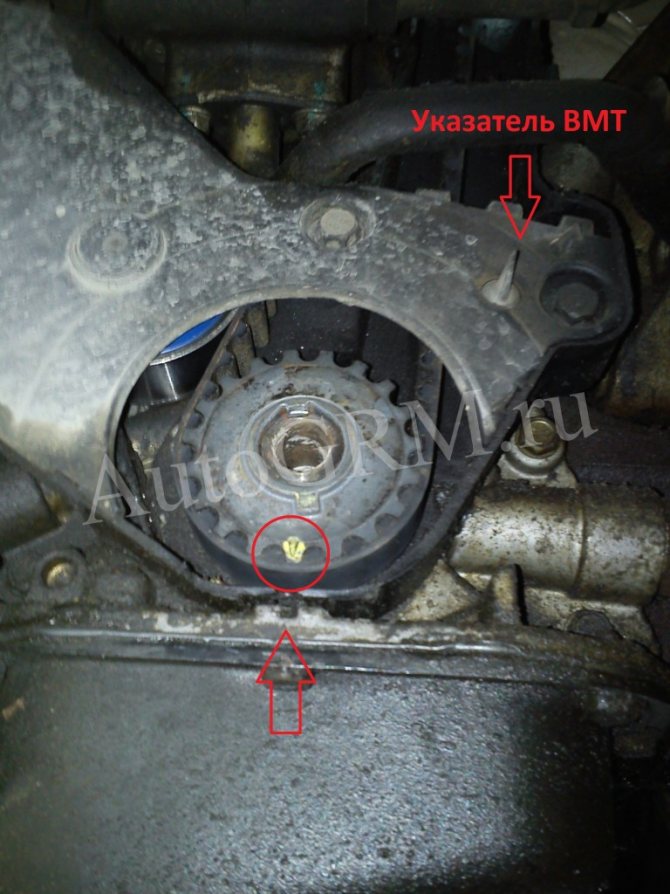

Риска шкива коленвала должна расположиться против метки на блоке.

Метки коленвала

После установки новых запасных частей коленвал проворачивают на два оборота, после этого снова проверяют положение установочных меток, которые должны совпадать.

Натяжение

Силовой агрегат этой модели обеспечивает натяжение приводного зубчатого ремня механизма ГРМ поворотом насоса в системе охлаждения двигателя. Специальным ключом помпу поворачивают, обеспечивают нужное натяжение приводного ремня. Если помпу не меняют, натяжение осуществляется с помощью ролика. Его поворачивают до тех пор, пока метки на корпусе ролика не совпадут.

Зачем нужен ремень ГРМ?

Ремешок газораспределительного механизма в автомобиле Дэу Нексия 16 клапанов представляет собой изделие, выполненное из резины, в виде обода замкнутого типа. Внутри ремня расположены специальные зубчики, предназначенные для обеспечения оптимального сцепления валов и предотвращения проскальзывания изделия. В Дэу Нексия 16 клапанов этот элемент используется для синхронизации распределительного и коленчатого валов. Благодаря ему обеспечивается правильная работа водяного насоса. Видео о смене, опубликованое каналом Иван Готенко, представлено ниже.

Как часто необходимо менять?

Многим автовладельцам Daewoo Nexia 109 16v интересно, через сколько и когда менять ремешок. По техническому регламенту производитель рекомендует выполнять замену ремня ГРМ каждые 60 тысяч километров пробега либо по прошествии четырех лет эксплуатации. Если автомобиль используется в жестких условиях, к примеру, в такси, то изделие следует менять каждые 40-50 тыс. км.

Рекомендуем: Chevrolet Niva: заменяем масло в двигателе и масляный фильтр

Симптомы износа

О необходимости замены ремня ГРМ в автомобиле Дэу Нексия 16 клапанов сообщат такие признаки:

1. Увеличилась вибрация двигателя. Силовой агрегат стал троить, для развития скорости ему требуется больше времени. Особенно при движении в гору на повышенных оборотах. Двигатель не «тянет».
2. Появился нехарактерный синий, а в некоторых случаях черный дым из глушителя.
3. Образовались шумы в работе мотора.
4. Появились сложности в запуске силового агрегата. Двигатель заводится, но на это тратится больше времени.

Для проверки работоспособности ремня ГРМ необходимо произвести его визуальную диагностику. Снимите кожух с газораспределительного механизма и осмотрите ремешок. Если на нем имеются следы повреждений в виде трещин или других дефектов, то скоро изделие может оборваться. На боковых частях ремня появились нити — результат расслоений структуры детали. При таком дефекте ресурс эксплуатации устройства будет низким. В критических случаях может отпасть один или несколько зубчиков на внутренней стороне ремня, что приведет к его проскальзыванию и обрыву. Автор видео о замене ремешка ГРМ — GRAM Позитива всем добра.

Чем грозит несвоевременная замена?

Если нарушаются сроки смены ремня ГРМ в Дэу Нексия 16 клапанов, это грозит серьезными последствиями для транспортного средства. При критическом износе ремешок оборвется. В итоге распределительный вал остановится, а коленчатый продолжит работать. Во время его движения поршень начнет стучать по клапанам, из-за чего они могут погнуться. Автовладельцу придется выполнять капитальный ремонт двигателя либо менять мотор. Причем последствия будут более неприятными для 8-клапанного агрегата. Сами клапаны придется менять.

Для предотвращения таких проблем необходимо постоянно следить за состоянием ремешка. Обрыв изделия обычно связан с его естественным износом. В ходе длительной эксплуатации ремень теряет свою упругость, его структура расслаивается, на нем появляются трещины. Возможен обрыв ремешка при заклинивании помпы либо натяжного ролика. Иногда он рвется из-за неработоспособности распределительного вала.

Сроки замены

Инструкция по эксплуатации этого автомобиля рекомендует производить изношенные детали привода ГРМ при пробеге не более 60 тыс. км. Однако в некоторых случаях этот пробег может быть несколько иным. Он пробег зависит от условий эксплуатации машины, стиля вождения, качества используемых запасных частей. Специалисты рекомендуют проверять состояние деталей привода механизма ГРМ при каждом проведении технического состояния. Особенно вредит наличие в рабочей зоне привода ГРМ технических жидкостей. Наиболее оптимальный пробег до замены 50 тыс. км.

Этапы работы

Приготовив материалы и инструменты можно начинать работать. Можно посмотреть видео, чтобы лучше разобраться.

Замена ремня грм дэу нексия 1.5.

Сначала снимается корпус фильтра для воздуха и все, что к нему присоединено.

Снятый корпус фильтра для воздуха

Откручиваем болты насоса гидроусилителя

Регулировка меток на натяжном ролике

Затем затягиваем болты на водяном насосе.

Замена ремня грм дэу матиз 0 8.

Когда замена

выполнена, следует завести мотор и проверить его работу. Если без перебоев, то все в порядке. На этом процедура замены ремешка ГРМ своими руками на Daewoo Nexia с 8 кл и 16 кл заканчивается.

Установка нового ремня и натяжка

Как далее выполняется замена ГРМ на 16-клапанной «Нексии» своими руками? Сам процесс установки ремня осуществляют в обратной последовательности

Но перед тем как приступить к работе, важно проверить состояние водяного насоса. Стоит осмотреть места крепления помпы и покрутить подшипники

Если они вращаются с характерным шумом, водяной насос нужно тоже заменить. Также недопустима течь антифриза из-под помпы.

Перед установкой важно проверить углы расположения распределительных валов и коленчатого вала. Все метки должны совпадать

Только убедившись в правильности установки меток можно продолжить замену ГРМ «Нексии» с 16-клапанным двигателем. При этом натяжение регулируют посредством поворота помпы. Для этого нужен специальный ключ. Но при отсутствии такового можно поступить иначе. Для этого при помощи гаечного ключа (17 мм) ослабить винт распределительного вала (только выпускного), но не полностью. Далее установить ремень в соответствии со всеми метками, и при помощи отвертки отвести вверх язычок натяжного ролика. Шкив распредвала поставить на место.

Чтобы убедиться, что метки установлены правильно, прокрутить коленчатый вал на два оборота. Язычок ролика должен находиться напротив выступа, то есть на площадке. В противном случае придется поворачивать помпу при помощи специального ключа. Далее затянуть шкив коленвала с усилием в 95 Нм, а после докрутить еще на 45 градусов. Коленвал при этом можно зафиксировать, включив первую передачу и нажав на педаль тормоза.

Видео «Замена ГРМ Daewoo Nexia»

Замена ремня ГРМ и помпы на восьмиклапанном двигателе 1,5 SOHC, автомобилей Daewoo Nexia, (Деу Нексия), Daewoo Lanos, (Деу Ланос), Chevrolet Lanos, (Шевролет Ланос) своими руками.

На выше перечисленных автомобилях, рекомендуется менять ремень газораспределительного механизма (ГРМ), через каждые 50000 к.м. пробега. А водяной насос (помпу), как показывает практика, можно менять с каждой второй заменой ремня грм, то есть каждые 100000 к.м. пробега. Если же в первом случаи, с помпой все в порядке, нет следов подтека антифриза и при работе двигателя, не был слышен шум подшипника помпы.

1. Открываем капот, снимаем гофрированный воздушный патрубок, открутив четыре хомута. 2. Снимаем верхнюю часть корпуса воздушного фильтра, он крепится на четырёх защелках. 3. Откручиваем три самореза 10 мм, и снимаем сам корпус воздушного фильтра.

4. Устанавливаем домкрат, и поднимаем часть автомобиля в районе правого переднее колеса. Снимаем колесо. 5.Снимаем правый боковой защитный пыльник, он крепится, двумя гайками и двумя винтами 10мм. 6.Ключом 15 мм ослабляем гайку ролика натяжителя ремня кондиционера. А ключом 12 мм, откручиваем шток пока ролик не поднимется вверх для снятия ремня.

7. Пока ремень генератора еще на месте, срываем три болта шкива насоса гидроусилителя руля, удерживая шкив рукой. 8. Ослабляем верхний болт крепления генератора, сдвигаем генератор и снимаем ремень. Если генератор не сдвигается, то следует ослабить два нижних болта 12 мм крепления генератора.

9. Откручиваем четыре болта 10 мм и снимаем верхнюю защитную крышку ремня ГРМ. 10. Откручиваем болт 17мм шкива коленчатого вала, что бы его зафиксировать, понадобится снять защиту маховика, и на излом держать большой шлицевой отверткой.

11. Снимаем нижнюю часть крышки ремня ГРМ, она крепится тремя болтами 10 мм. 12. Для того, что бы снять ремень, нужно открутить два болта крепления насоса гидроусилителя руля, и максимально отодвинуть его.

13. Устанавливаем метки ремня ГРМ, их отчетливо видно на зубчатых шкивах. Показаны на фото. 14. Откручиваем ключом 13 мм болт крепления ролика, снимаем его и ремень.

15. Если вы меняете только один ремень и ролик, то новый ролик нужно сжать, и вставить в два отверстия на ролике, штифт или винтик подходящего диаметра. Для фиксации в сжатом состоянии. Одеваем ремень в последовательности — зубчатый шкив коленчатого вала, шкив распределительного вала, помпа, ролик.

Проверяем совпадения меток и выдергиваем штифт из ролика. Прокручиваем по часовой стрелке, шкив коленвала, на два,три оборота, и смотрим на совпадения зубцов на ролике. Если верхний зубец ролика находится по середине специальной прорези на внутренней части ролика, то все нормально. А если имеет большие отклонения, то понадобится дополнительная регулировка с помощью помпы.

16. Для замены помпы понадобится открутить шкив распределительного вала, его можно зафиксировать длинной головкой 10 мм, через отверстия. Откручиваем его ключом 17 мм. 17. Откручиваем два болта снизу, два болта сверху 10 мм и отодвигаем внутреннюю крышку ремня ГРМ.

18. Перед снятием помпы, лучше ее пометить, и новую поставить в том же положении для того, что бы при натяжке ремня, меньше ее вращать. 19. Не забываем поставить тару, для слива антифриза перед снятием помпы, откручиваем три шестигранных болта 5 мм, снимаем помпу.

20. После того, как весь антифриз сольется, тщательно чистим и протираем, насухо поверхность. На новую помпу устанавливаем новое уплотнительное кольцо, можно его смазать герметиком.

Источник

Начнем

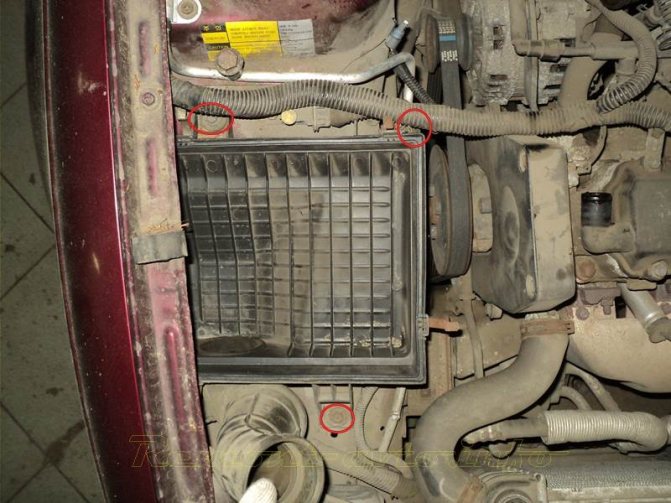

Снимаем патрубки воздухозаборника, корпус воздушного фильтра и все что к ним присоединено. Получается такая картина.

Откручиваем болты крепления защитной крышки ГРМ, и снимаем ее. Также ослабляем болты крепления шкива гидроусилителя. Что бы потом не матерится пытаясь его застопорить.

Ослабляем болт крепления генератора, сдвигаем его к двигателю и снимаем ремень генератора.

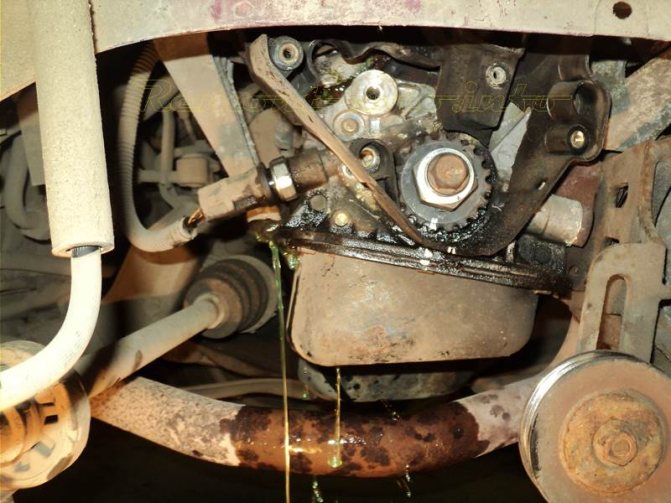

Снимаем правое колесо и пластиковый брызговик снизу. Сливаем антифриз.

Теперь мы видим шкив коленвала.

За болт коленвала вращаем весь механизм газораспределения до совпадения метки на шкиве распредвала и корпусе.

Снимаем шкив гидроусилителя рулевого управления. На фото уже снят. Зато видна метка коленвала и она совпадает с указателем. Откручиваем два болта крепления гидроусилителя. Жидкость ГУР не сливаем!

Снимаем шкив коленвала и видим, что и на нем метки совпали. Болт коленвала откручиваем с помощью напарника. Включаем пятую передачу, жмем на тормоз и легким движением руки откручиваем.

Откручиваем болты нижней защитной крышки и снимаем ее.

Ослабляем три болта крепления помпы, они под шестигранник. Их на данной фотографии не видно, после снятия защитного кожуха я их отмечу. Спец ключом проворачиваем помпу до ослабления ремня ГРМ и снимаем его. Снимаем шкив распредвала. Под ним спрятались болтики крепления защитного кожуха. И еще два внизу. Их откручиваем.

Смещаем кожух и видим, как раз три болта крепления помпы.

А сверху и сам виновник торжества, термостат в своем корпусе. Его снимаем и меняем.

Снимаем водяной насос и смазываем его прокладку тонким слоем герметика, что бы не потекла потом. Менять ее нет смысла, она еще новая.

Термостат, спецключ и водяной насос.

Ставим водяной насос на место. На натяжном ролике есть указатель натяжки, после натяжке ремня стрелка должна быть напротив пазика.

Ставим на место защитный кожух, прикручиваем его и натяжной ролик. Ставим шкив распредвала и совмещаем метки если они не совпадают, так же проверяем метки коленвала. После чего ставим новый ремень ГРМ так чтобы нисходящая ветвь ремня была натянута. Принцип такой, сначала надеваем на коленвал, помпу и натяжной ролик. Затем шкив распредвала на несколько градусов поворачиваем по часовой стрелки, надеваем на него ремень и возвращаем назад. Получается, что правая ветвь ремня натянута, а левая свободна. Ремень ставим обязательно по направлению вращения, на нем для этого есть специальная метка, здесь к сожалению не сфотографировали но можно посмотреть в статье про Логан.

С помощью спец ключа проворачиваем помпу до момента когда стрелка на натяжном ролике не встанет на против паза и затягиваем ее.

Проверяем еще раз все метки. Если все в норме, ставим нижний кожух и шкив коленвала, затягиваем его так же как откручивали. Проворачиваем коленвал два раза и проверяем метки.

Прикручиваем на место все что открутили и ставим все что сняли в порядке обратном снятию. Натягиваем ремень генератора. Заливаем антифриз. Заводим машину, принимаем поздравления от родных и близких.

А вообще машина вполне неплохая. Передняя подвеска проще некуда, два сайлентблока и шаровая, убить которую очень сложно. Двигатели выхаживают по 300 000 без проблем. Высоким аппетитом не отличается. Единственное есть несколько врожденных пороков по электрики, да и кузов подгнивает если не обработать. А в остальном за свои деньки вполне приемлемый вариант. Это были рассуждения на свободную тему.
