Как выбрать мультиметр?

В настоящее время на рынке представлен широкий ассортимент мультиметров — от простых измерителей выдержки прерывателя и тахометров до многофункциональных устройств с десятью различными шкалами или цифровыми табло. На рисунке представлены: A Sparktune: измеритель выдержки, вольтметр, амперметр. B Autoranger: измеритель выдержки, вольтметр, омметр, амперметр, тахометр. B Testune: измеритель выдержки, вольтметр, омметр, амперметр, тахометр. D Hawk: измеритель выдержки, тахометр. E Avometer 2003: вольтметр, амперметр, омметр. F CAB-100: тестер для аккумулятора.

Одним из способов проверки состояния электрических цепей является подключение простой контрольной лампы на участке между токонесущими проводами и заземлением. Тем не менее, этот способ позволяет установить лишь факт подачи тока к определенной точке участка.

Для более точной проверки используются измерительные приборы, определяющие напряжение, которое подается на компонент электросистемы, и сопротивление этого компонента или цепи в целом.

Как измерить утечку тока аккумулятора.

Хитрости жизни и Полезные советы: Проверка аккумулятора и генератора автомобиля

Популярные модели мультитестеров

При выборе модели отталкивайтесь от следующих факторов:

1. Целевое назначение. Здесь имеется в виду, каким образом будет использоваться устройство – по мере надобности, для хобби, в профессиональной работе.
2. Внешний вид, габариты. Есть переносные портативные модификации, а есть стационарные, которые не предназначены для частого транспортирования.
3. Спектру решаемых задач. Перед покупкой определитесь, какие величины придется мерить, и сравните их с перечнем функциональных возможностей в описании.
4. Точности. Данный параметр устанавливается потребностями. Минимальная степень погрешности необходима электронщикам, ведущим профессиональную деятельность.

Сочетание перечисленных факторов определяет цену. Профессиональные стоят дороже, бытовые (любительски) дешевле. Но последние менее точны, и имеют меньший функционал. От качества сборки зависит долговечность и надежность. Поэтому при выборе нужно оценить множество факторов, о которых речь пойдет дальше. Главное, чтобы покупка себя полностью оправдывала.

Мультиметр dt 830b: инструкция по применению

Это простое, но функциональное приспособление с тремя разъемами для щупов. Цепи с током выше 10 Ампер тестировать не получится. Транзисторы и диоды же проверять можно без проблем. Основные задачи решить получится. Но малая цена позволяет производителю выпускать приборы с хрупким пластиковым корпусом. Погрешность – 1%. Регулятор ручной, вращающийся. Дисплей подсветки не имеет. Инструкция идет в комплекте, а если она утеряна, в интернете всегда можно скачать ее в электронном виде.

Мультиметр DT830B как пользоваться. Обзор режимов

Мультиметр dt 832: инструкция по применению

Отличий от предыдущей модели немного. В комплект входит термопара для замеров температурного режима. От перегрузок прибор защищен полностью. Работает от батареи, причем на дисплей выведана информация об уровне заряда. Но вот для замены аккумуляторной батареи придется пользоваться отверткой, чтобы открутить винты задней крышки. Многие отмечают, что это не совсем удобно. Погрешность в описании указана на уровне 1%. Фактически, как показывает практика пользователей, она доходит до 2-3%. Это связано с качеством сборки. Но для новичков, которым не придется ремонтировать высокоточную электронику, даже 5% это уже неплохо. То же касается радиолюбителей.

Обзор мультиметра DT-832

Мультиметр dt 838: инструкция по применению

Еще одна модификация, похожая на серию, описанную выше. О высокой точности, необходимой профессионалам, здесь речь не идет. Но для бытового пользования с учетом цены этот прибор идеально подходит. Главное достоинство – широкий экран с диагональю 3,5 дюйма. Замер температуры – встроенная функция. Если датчик в комплект поставки продавец не включает, термопару придется покупать отдельно. Поэтому, о ее наличии необходимо уточнять на момент оформления заявки на покупку. При такой ситуации учтите, что разъемы должны подходить, и поэтому лучше перестраховаться и проверить соответствие типоразмеров контактной группы.

Мультиметр Multimeter DT 838 — Как пользоваться мультиметром

Мультиметр dt9208a: инструкция по применению

Главное достоинство данной модели – способность производить замеры тока до 20А. Диапазон измерения температур от -40 до 1000 град. Цельсия, погрешность 1-2 градуса. Емкость и частота замеряется без дополнительных расчетов. Есть встроенная функция «прозвонки» цепей. Чехол из резины отлично сохраняет корпус и внутренности от механических воздействий. Вибрация не страшна. Результаты замеров вносятся в память. А если более 15 минут прибором не пользуются, он автоматически отключится, что сбережет заряд батареи. Для удобства работы экран наклоняется, и есть специальная подставка.

Мультиметр dt9205a: инструкция по применению

Здесь также корпус выполнен из прочной резины. Однако на щупах производитель сэкономил, и лучше сразу заказать силиконовые. Но при этом обязательно убедитесь, что новые подойдут по разъему. Емкость конденсатора измерить можно. Есть опция «фазоопределения», и поэтому пользоваться в качестве индикатора проще простого. Но и здесь для профессионалов лучше обратить внимание на более дорогие модели. Связано это с тем, что при замерах на малых диапазонах погрешность выше указанной в паспорте. Чаще всего на рынке представлены китайские производители. Это отражается на качестве изложения информации в инструкции. Поэтому лучше ее скачать или пользоваться видео.

Мультиметр dt 61: инструкция по применению

Среди всех приборов, описанных в этой статье, этот самый дорогой, и стоит порядка 5000 руб. однако и качество соответствующее. Для профессионального использования данный тестер идеален. Расширенный функционал позволяет мерить не только стандартные величины, но и такие как влажность, шум, освещенность. Корпус полностью защищен от попадания влаги и пыли. Батарей держит заряд долго, а заряжается быстро. Есть функция автоотключения. Все это не облегчает пользование новичку, и поэтому всегда нужно держать под рукой инструкцию или видеофайл с мастер-классом от специалиста.

Мультиметр CEM DT 61

Мультиметры

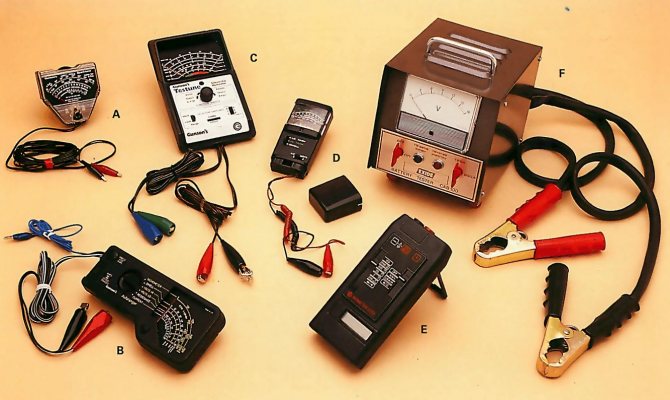

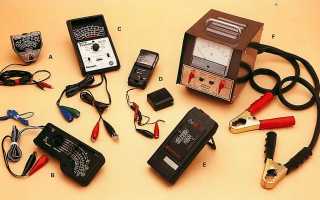

В магазинах, торгующих автомобильными принадлежностями, можно приобрести измерительные приборы, предназначенные специально для автомобилей. Самыми полезными приборами считаются мультиметры, которые, согласно названию, измеряют различные характеристики электросистемы.

В автомобилях используется постоянный ток, и с помощью мультиметра можно измерить его силу, а также напряжение и сопротивление в указанной точке. Некоторые мультиметры также снимают показания о скорости двигателя и времени выдержки контактов.

Перед каждым измерением необходимо обнулить предыдущие показания, особенно если вы планируете работать с малыми величинами (например, сопротивлением).

Не используйте для проверки компонентов элетросистемы измерительные приборы с подвижными стрелками. В противном случае вы можете чрезмерно нагрузить и повредить их. Используйте цифровые измерительные приборы.

Что можно измерять мультиметром, виды измерений

Как уже говорилось, мультиметр измеряет в основном электрические характеристики. Правда есть и такие модели, которым дано «понять» и температуру. Однако, изначально аналоговые тестеры предназначались именно для снятия электрических показателей. На заре эксплуатации аналоговых приборов, они были в основном у специалистов электриков. Теперь же, появление цифровой техники, позволило приобрести их любому, кто так или иначе связан с работами по электричеству. Даже элементарно, если вы занимаетесь ремонтом компьютеров или телефонов, то вам без этого прибора не обойтись.

Где можно применить мультиметр? Да везде, где необходимо измерить напряжение и силу тока. Это и электродвигатели, и радиодетали, и различные переключатели, катушки индуктивности, микросхемы, а так же реле и многое другое.

Тестером можно измерить напряжение постоянного и переменного тока, сопротивления проводника или участка цепи, силу тока на нем, причем с включенной нагрузкой. А цифровые тестеры могут измерять еще и емкость конденсаторов.На этом фото показан внешний вид недорогого, распространенного тестера:

Прежде чем начать работу, нам необходимо установить режим. Для этого используется переключатель с нанесенной на нем точкой. Стоящий вертикально вверх переключатель (положение off) означает, что прибор выключен. Кроме этого имеется еще ряд режимов, которые означают следующее:

• V или ACV — режим измерения переменного напряжения;
• A с прямой чертой — измерение постоянного тока;
• A с волнистой чертой — измерение переменного тока;
• V или надпись DCV — для измерения постоянного напряжения;
• Ω — измерение сопротивлений.

В измерении любого из этих показателей ничего сложного нет. Для этого ставим переключатель в нужный режим и необходимый диапазон (указывается цифрами). После этого один щуп прикладываем к одному входу, а второй щуп – к другому.

Цифры, высветившиеся на дисплее покажут получившееся значение. Иногда может высветиться 0. Это значит, что надо уменьшить диапазон. Если же на экране увидим следующее: «ol» или «over», или «1», значит диапазон, наоборот, надо увеличить.

Как использовать мультиметр

Проверьте сопротивление провода высокого напряжения, переключив мультиметр в режим омметра и сняв показания на обоих концах провода.

Мультиметр можно использовать для измерения напряжения, силы тока и сопротивления. Некоторые подобные приборы также измеряют выдержку контактов и скорость двигателя. Для получения достоверных результатов необходимо правильно подключить датчики.

Для измерения напряжения на аккумуляторе следует подключать датчик между штырями. Для измерения сопротивления провода высокого напряжения следует подключать датчики к обоим концам провода.

Переключите мультиметр в режим амперметра и подключите его к шунту, чтобы измерить силу тока, производимого генератором.

Для измерения напряжения необходимо переключить мультиметр в режим вольтметра и подключить один датчик к цепи, а второй заземлить.

Для измерения силы тока, производимого генератором или динамо-машиной, подключите мультиметр через шунт. Измерьте напряжение катушки или другого элемента цепи, соединив один датчик с ним, а второй — с заземлением.

Принцип подключения потребителей к бортовой сети авто

Электрическая схема подключения фар

Протекание электрического тока по проводнику возможно лишь в том случае, когда тем или иным образом замкнута электрическая цепь.

Протекание электрического тока по проводнику возможно лишь в том случае, когда тем или иным образом замкнута электрическая цепь. То есть, в случае «штатного» расходования электроэнергии цепь: клемма АКБ «плюс» – потребитель – клемма «минус» должна не иметь разрывов. Конечно, это максимально упрощенная схема цепи. В автомобиле большинство потребителей подключается по более сложной схеме, в связи с чем неподготовленному человеку трудно разобраться в ней. Для того, чтобы не вести поиск неисправности вслепую, возьмём для наглядности схему, представленную на рисунке выше. Как видите, лампы и клемма 85 реле имеют общий «минус» – на авто он соединён зачастую с кузовом – «массой». Положительный же провод «разрывается» выключателем. При замыкании контактов выключателя ток проходит через катушку реле, подключенную к контактам 86 и 85. Катушка, благодаря электромагнитному полю, замыкает контакты 87 и 30 и ток проходит через лампы.

Перед проверкой утечки тока мультиметр ставят в режим амперметра

Рекомендуем: Система впуска автомобиля

Мысленно разделите множество объединённых цепей на небольшие схемы и ведите поиск места утечки тока целенаправленно, ничего не пропуская.

Практически все электроприборы автомобиля работают по схожей схеме – только, как правило, их цепи размыкаются ещё одним выключателем – замком зажигания, а в положительный провод «врезается» плавкий предохранитель. Реле и предохранители для удобства объединены в монтажный блок (или даже два). Всё это говорится здесь для того, чтобы вы не растерялись при виде массы жгутов проводки и для того, чтобы, мысленно разделив множество объединённых цепей на небольшие схемы, вели поиск места утечки тока целенаправленно, ничего не пропуская. Естественно, что некоторые приборы объединены в общие сети, но, тем, не менее несложно представить их множество как один потребитель – но несколько «расширенный» в пространстве. Причинами же утечки тока в автомобиле могут стать нежелательные «подключения» различных цепей либо друг к другу, либо к «массе» автомобиля из-за повреждённой изоляции проводов или из-за грязи, образующей «мостики» для тока.

Чтение показаний

Для измерения напряжения необходимо переключить мультиметр в режим вольтметра и подключить один датчик к цепи, а второй заземлить.

При использовании мультиметра необходимо правильно соединять его контакты с компонентами системы. Способ соединения зависит от полярности автомобиля. В автомобиле с отрицательным заземлением необходимо подключать к кузову контакт с меткой (-), а в автомобиле с положительным заземлением — контакт с меткой (+). Для проверки полярности обратитесь к инструкции по эксплуатации.

Убедитесь в плотности крепления контактов, при необходимости очистите их от ржавчины и краски, чтобы показания были точными. Для зачистки неплохо подходит наждачная бумага.

Работая в двигательном отсеке, прикрепите датчик к зажиму заземления на аккумуляторе

Проверка аккумулятора

Перед проверкой других компонентов рекомендуется проверить сам аккумулятор и убедиться в его работоспособности.

Задайте мультиметру соответствующие настройки и подключите его к клеммам аккумулятора. Результат измерений должен быть примерно равен 11-12В (при низком и высоком уровне заряда соответственно).

Если по данным мультиметра напряжение равно 10В и менее, можно предполагать наличие повреждений в одной из ячеек аккумулятора. Подключите контакт заземления к кузову автомобиля и снимите показания повторно. Они не должны отличаться от результатов предыдущего измерения. Если это не так, проверьте прочность крепления контактов.

Соедините один датчик мультиметра с заземлением, а второй — с соленоидом стартера. Снимите показания еще раз. При низких значениях проверьте соединение между клеммой аккумулятора и соленоидом стартера.

Если при замере показания на контактах слишком низки, перед проверкой других составляющих цепи необходимо их закрепить. Очистите проблемные места от грязи и ржавчины и сделайте повторный замер. Когда результаты всех замеров будут примерно равны, их можно будет использовать для сверки при осмотре других составляющих цепи.

Как найти утечку тока в автомобиле

Проверять дополнительное электрическое оборудование на предмет утечки тока лучше всего последовательно, методом исключения.

В первую очередь, следует проверить те приборы, которые устанавливались самостоятельно или в случайных автосервисах, не специализирующихся на установке электрического дополнительного оборудования – магнитолу, видеорегистратор, всяческие другие электронные «игрушки». Делать это лучше всего методом исключения – подсоединив мультиметр к АКБ вышеуказанным способом, отключайте устройства по одиночке. Если при отключении какого-либо из них значение тока утечки снизилось – то вы нашли «виновника». Далее действуйте по обстоятельствам – либо просто оставьте прибор отключенным, либо, если уверены в своих силах, пытайтесь его починить. К сожалению, сигнализацию таким способом проверить не удастся – она связана со многими другими элементами электрооборудования, «вычислить» неисправности которых можно лишь по косвенным признакам или проверяя точки подключения модуля сигнализации по отдельности.

Концевой выключатель в дверке автомобиля

Электрические цепи зажигания, стартера, и генератора не имеют предохранителей и утечку тока следует проверять в местах их подключения.

Косвенными признаками возможной утечки через сигнализацию могут быть грязь на концевых выключателях, их малый ход включения-выключения; также может быть замыкание в самом модуле из-за влаги, попавшей внутрь корпуса. Модуль в таком случае можно аккуратно вскрыть и обильно смочить спиртом – так, чтобы грязь и вода стекли с платы. Разумеется, эту процедуру необходимо производить при снятой клемме АКБ. Если нет спирта, можно воспользоваться средством вроде WD 40, но учтите, что в дальнейшем на плате может образоваться слой грязи – из-за налипшей пыли. Если вы не обнаружили утечки через дополнительное оборудование, приступайте к проверке штатной бортовой сети автомобиля. Проще всего проверку осуществлять, замеряя ток между контактами, предназначенными для предохранителя в монтажном блоке – можно изготовить самодельный адаптер из перегоревшего предохранителя, для подключения щупов мультиметра. Действуйте так же – методом исключения, проверяя различные цепи поодиночке. Но не всё электрооборудование можно проверить на предмет утечки таким способом – некоторые цепи предохранителями не защищаются. Как правило, это цепи зажигания, стартера и генератора. Сделано это с целью обеспечения бесперебойной работы этих систем. Поэтому проверку утечки тока в автомобиле, скажем, через генератор, нужно производить «на месте» – в местах подключения к нему проводов.

Рекомендуем: Двойное сцепление: совокупность достоинств механики и автомата

Проверка приборов

Проверка тахометра

Для проверки нового тахометра необходимо подключить мультиметр к клемме на задней стороне прибора и заземлению. При подаче на прибор тока мультиметр зафиксирует показания. Этот прием можно использовать для любого прибора.

Многие приборы работают на токе, который проходит через стабилизатор напряжения. Если сразу несколько приборов отображают неверные показания, возможно, стабилизатор неисправен. Для проверки необходимо подключить к выходному разъему мультиметр и включить зажигание.

Проверка стабилизатора

В современных автомобилях некоторые приборы получают питание от стабилизатора напряжения. Если стабилизатор ломается, показания приборов искажаются. Перед проверкой каждого прибора необходимо проверить сам стабилизатор, подключив мультиметр к его выходному разъему и заземлению.

Мультиметр должен показывать примерно 10В, небольшие отклонения обусловлены действием реостата. Сильное отклонение свидетельствует о том, что мультиметр необходимо заменить.

Проверка датчика уровня топлива

Отключите проводку от клеммы датчика и подключите мультиметр между нерабочей клеммой и точкой заземления. Показания могут быть различными, в зависимости от положения поплавка. Если показания снять не удается, необходимо отремонтировать или заменить датчик.

В датчике топливного бака есть резистор переменного сопротивления, исправность которого можно проверить с помощью мультиметра.

Отключите проводку от датчика и подключите мультиметр между нерабочей клеммой и точкой заземления. Если датчик исправен, мультиметр должен показывать определенное значение. Для проведения полной проверки необходимо снять показания с полным, полупустым и пустым баком.

Показания должны представлять собой логичную последовательность с примерно равными промежутками. Если значения равны, скорее всего, в датчике произошло короткое замыкание, и он дает неверные показания.

Проверка на целостность (поиск нужного проводника)

Для проверки целостности электропроводки или поиска одной жилы в составе многожильного кабеля вполне достаточно цифрового тестера, включённого в режиме измерения сопротивления. При проведении такой операции необходимо создать замкнутую цепочку, состоящую из непосредственно из мультиметра (тестера), пары измерительных «концов» и самого проверяемого проводника. При этом по тестируемому участку пропускается небольшой по величине электрический ток, а мультиметр определяет величину его внутреннего сопротивления. Это еще не прозвонка, но довольно удобный способ.

В процессе такой проверки по показаниям дисплея мультиметра можно будет судить о целостности или обрыве в проверяемом участке цепи или проводнике. Нулевые или близкие к нескольким Омам показания означают, что проводка не имеет обрыва; при этом выдаваемый прибором электрический ток свободно через неё протекать.

Также возможен вариант, когда при проверке обнаруживается, что прибор индицирует показания в районе мегаом, а при контрольной прозвонке не выдаёт звукового сигнала. Это означает, что на участке проводки имеется не определяемый визуально внутренний обрыв.

Прозвонка провода Проверка целостности.

По сути позвонка – это определение мультиметром, есть контакт между проводами, или его нет. Мультиметр выдает небольшой ток, и если цепь целая, то фиксируется напряжение, в результате раздается звуковой сигнал – звонок, а на дисплее мультиметра высвечиваются нули. Прозвонкой проверяют предохранители, лампочки, провода, целостность схем.

Подобным образом с помощью прозвонки мультиметром фиксируется короткое замыкание проводников, которые в рабочем состоянии не должны иметь между собой контакта. В исправном кабеле каждая отдельная жила при проверке должна показывать небольшое сопротивление (от долей до нескольких Ом).

Значение сопротивления определяется общей длиной проверяемого мультиметром кабельного изделия. Одновременно с этим между всеми входящими в состав многожильного кабеля и расположенными рядом проводниками контакт должен отсутствовать, что и проверяет прозвонка.

Проверка зажигания

При проверке цепи низкого напряжения необходимо замкнуть ее, закрыв контакты прерывателя.

Если в катушке используется добавочный резистор, под его действием напряжение на входной клемме будет ниже (около 6-8В). Для проверки напряжения зажигания подключите мультиметр к катушке и заземлению. Ненадолго включите стартер, и выключите его, чтобы обойти добавочный резистор. Мультиметр должен показать около 12В. Отключите мультиметр от катушки.

Если значение не изменится, неисправность кроется в самой цепи низкого напряжения или клеммах соленоида.

Проверьте эти компоненты, измерив перепады напряжения на них. Подключите датчик между клеммами на катушке и к заземлению.

Замкните контакты и переключите мультиметр в режим низкого напряжения. Он должен показать 0-0,5В. Если показание превышает 0,5В, клеммы на катушке работают неправильно.

Переключите мультиметр в режим высокого напряжения и разомкните контакты. Показания на входе и выходе должны совпадать.

Нулевое напряжение может свидетельствовать о поломке распределителя. Для того, чтобы в этом убедиться, необходимо отключить распределитель. Если после отключения распределителя напряжение не появилось, скорее всего, неисправность кроется в самой катушке.

Проверка параметров электроцепи

При проверке электрических цепей можно тестировать многие их параметры. Это и ток, и напряжение в сети, и частота сигнала. Но для определения исправности требуется только прозвонить цепь на целостность и проверить сопротивление изоляции. И то, и другое можно выполнить мультиметром.

Для того чтобы знать, как прозванивать мультиметром электрическую проводку, нужно правильно настроить измерительный прибор и верно выполнить действия по измерению. Для проверки целостности провода нужно:

1. Подключить черный щуп мультиметра в гнездо с надписью COM, а красный — в гнездо с надписью U, Ω, Hz;
2. Ручку измерителя нужно установить в положение 20 Ом;
3. Подключить измерительные контакты к обоим концам провода. Если концы находятся в различных местах помещения — нужно использовать предварительно проверенный удлинительный провод;
4. На экране тестера отобразится значение. Если значение не превышает 2 Ом, значит, целостность провода не нарушена. Если показания не устанавливаются на одном уровне или более 8−10 Ом — значит, в цепи есть разрыв.

Таким же образом тестируются провода в автомашине и шлейфа различных электронных приборов.

Кроме проверки целостности, провода тестируются на сопротивление изоляции. Это тоже можно сделать мультиметром:

1. Щупы остаются в тех же отверстиях, как и при проверке целостности;
2. Режим измерения выбирается тот же — проверка сопротивления;
3. Предел измерения нужно выбрать наибольший — 20 или 200 мегаом;
4. Прикоснуться щупами к разноименным жилам кабеля: к фазному и нулю или к фазному и экрану. В автомобиле это масса и сигнальная жила;
5. На экране должно оставаться показание бесконечности, если вместо этого какое-либо значение, значит, где-то есть замыкание. Изменяющиеся значения говорят о помехах в сети.

Кроме обычных проводов, существуют высоковольтные провода, выдерживающие большие нагрузки по току и напряжению. К ним относятся свечные провода в машинах. По ним протекает ток, который требуется при запуске двигателя, такой ток достигает 80−150 ампер. Знать, как проверить высоковольтные провода мультиметром, требуется при диагностике электроники автомобиля. Прозвон этих проводов происходит по указанной схеме, с тем отличием, что необходимо установить больший предел измерения сопротивления. Обычно этот предел нужно установить на уровне 20 килоом.

После этого нужно найти концы провода и подключить к ним щупы мультиметра. На экране прибора будет отображено сопротивление этого провода. Оно должно быть в пределах от 1 до 10 кОм.

В грузовых машинах, а также в сетях, расположенных в местах, подвергающихся постоянному механическому воздействию, размещают проводники с экраном — бронью или бронепровода. В бронепроводе особенностью является только экран, выполненный из прочного металла. Проверить целостность и изоляцию бронепровода можно так же, как и у обычного, необходимо только иметь доступ к его концам и выводу экрана.

Как прозвонить многожильный кабель моим самодельным клемником. Видеоответ

Проверка проводов высокого напряжения

Для проверки проводов высокого напряжения необходимо переключить муультиметр в режим омметра. Если автомобиль работает с перебоями в зажигании, можно предполагать неисправность одного их таких проводов.

Определите тип проводов. Провода из углеродного сплава имеют сопротивление в пределах 10000-25000 Ом. Омедненные провода обладают малым сопротивлением, однако оснащаются радиоподавляющими заглушками с сопротивлением в 10000 Ом.

Отключите провода от свечей зажигания, снимите распределительные крышки и измерьте сопротивление сердечника на обоих концах. Убедитесь в правильности показаний.

Для проверки изоляции измерьте сопротивление сердечника и окружающего его пластика. Если провод в хорошем состоянии, показания должны быть одинаковыми.

Проверка системы зарядки

Запустите двигатель, подождите, пока он разогреется до нормальной температуры, а затем выключите его.

Переключите мультиметр в нужный режим (0-20В) и соедините его с клеммами аккумулятора. Запустите двигатель и снимите показания, а затем постепенно увеличьте скорость до 2000 оборотов в минуту, обращая внимание на табло мультиметра.

Если система работает правильно, сначала напряжение будет расти по мере увеличения скорости двигателя, а затем остановится.

Максимальное показание составляет 13,5-14,5В (в зависимости от модели автомобиля). Если напряжение не растет, можно предполагать наличие неисправности в системе зарядки.

Счетчик зарядки и разрядки аккумулятора

Существуют особые мультиметры, которые снимают показания с аккумулятора при высокой нагрузке (например, при запуске). Такой мультиметр представляет собой вольтметр с двумя зубцами, соединенными мощным резистором.

При соприкосновении зубцов с клеммами аккумулятора мультиметр снимает показания. Если аккумулятор исправен, мультиметр покажет примерно 9В.

Для такой проверки можно использовать обычный мультиметр. Отключите систему зажигания, обесточив катушку. Подключите мультиметр к клеммам аккумулятора, попросите помощника на несколько секунд включить стартер и снимите в это время показания. Как и в предыдущем случае, референтное значение составляет 9В.

Измерение силы тока

Измерение силы тока, производимого генератором или динамо-машиной, зачастую вызывает определенные затруднения, т.к. эта величина слишком велика для большинства измерительных приборов.

Для этого используется дополнительный элемент, именуемый шунтом. Шунт представляет собой резистор с определенным сопротивлением. Мультиметр подключается к электросистеме через шунт, определяет перепады давления и высчитывает силу тока. В некоторых случаях шунт поставляется в комплекте с мультиметром. Если это не так, прочтите инструкцию по эксплуатации автомобиля, чтобы подобрать нужный шунт.
