Каждый автовладелец со временем начинает мечтать о новой, более мощной машине. И если раньше это сделать можно было, только купив новую, то сегодня вариантов улучшить мощность, скоростные и другие динамические показатели авто существует несколько. Одним из самых популярных способов улучшения динамики мотора машины сегодня считается чип-тюнинг. Стоимость этой процедуры на специализированном автосервисе достаточно невысокая, всего несколько тысяч рублей. Однако наши автолюбители очень часто пытаются сделать всё самостоятельно. Это вполне возможно. Для этого вам понадобится или же тщательно изучить особенности работы чип-тюнера, или же довериться разработчикам чип-боксов и просто подключить уже готовое, купленное в магазине оборудование. Рассмотрим детально процедуру чип-тюнинга каждым из методов своими руками.

Установка чип-бокса

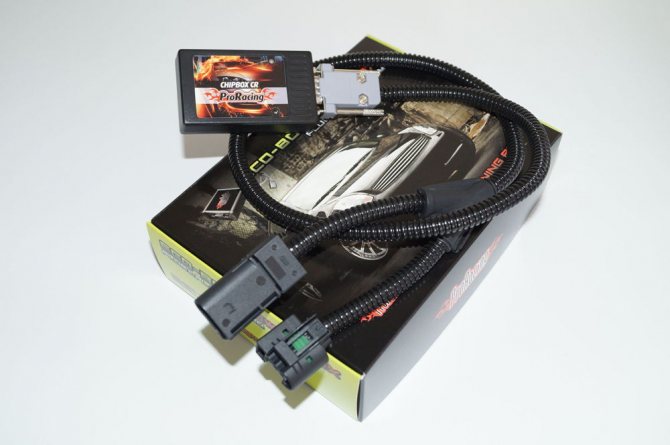

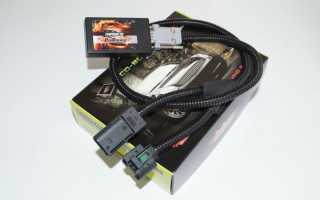

Если вы не хотите тратить много времени на тюнинг, то можете просто установить чип-бокс
Одним из самых простых вариантов сегодня считается установка чип-боксов. Этот метод чиповки вполне доступен даже для начинающих. Для этого понадобится лишь разобраться с тем, какой у вас двигатель и приобрести для него подходящий чип-бокс. После этого надо найти стандартный диагностический разъём электронного блока управления и подключить через него дополнительное устройство. После установки корректировку работы электронного блока управления модуль будет выполнять сам. На этом процедура закончена. Делается она достаточно просто и за очень короткое время. При необходимости снятие устройства также происходит просто и очень быстро, а все заводские настройки автоматически возвращаются.

Здесь возникает вопрос в другом, стоит ли доверять таким устройствам или лучше всё-таки производить прошивку чипа? Ведь согласно отзывам, боксы по-разному влияют на параметры двигателя, к тому же вследствие их установки многие отмечали снижение ресурса двигателя автомобиля и других его систем.

Прошивка чипа своими руками

Прошивка чипа, как правило, более эффективна, так как при проведении этой процедуры происходит не подмена сигналов, а настраивается вся электроника двигателя. В результате этого можно добиться качественного улучшения работы всей электроники автомобиля. Перепрошитый блок управления позволит увеличить мощность двигателя, повлияет на работу кондиционера, что, в свою очередь, улучшит работу авто на холостых оборотах. Настройка позволит сократить время разгона машины и снимет скоростные ограничители, снизит расход топлива, токсичность выхлопов, заставит работать все бортовые электроприборы правильно, но более эффективно, так как большинство заводских настроек занижают и стараются сэкономить ресурс. Это никак не повлияет на ресурс работы, ведь вследствие чипования вы просто станете использовать всю электронику авто по максимуму.

Для того чтобы осуществить прошивку чипа ЭБУ своими руками, потребуется гораздо больше усилий. Вам необходимо будет разобраться с тем, как сделать чип-тюнинг своими руками, иными словами, самому изучить все тонкости и особенности работы чип-тюнера. Разобраться с тем, как работает двигатель, достать или купить необходимое оборудование и только после этого можно будет переходить к самой процедуре чипования.

Сам процесс прошивки двигателя может отличаться в зависимости от возраста автомобиля. На более старых машинах эта процедура производится достаточно сложно. Ведь для того чтобы всё сделать, необходимо разбирать ЭБУ, распаивать резисторы и впаивать новую микросхему. И только после этого можно запускать программу для прошивки. На новых машинах, тех, которые выпущены в последнее десятилетие, процедура чиповки производится проще, всё можно сделать без разборки через диагностический разъём.

Чип-тюнинг двигателя: плюсы и минусы

К явным преимуществам относится:

• прибавка мощности двигателя или снижение затрат на топливо;
• увеличение тяги;
• легкость и низкие затраты процедуры;
• возможность отменить не устроившую вас прошивку, так как операция производится через компьютер и программное обеспечение. Без прямого вмешательства в железо машины;
• ряд возможностей для увеличения характеристик узла авто.

На ряду с положительными сторонами, изменения в прошивке имеет и негативные последствия:

• снижение срока эксплуатации конструктивных элементов мотора и выхлопной системы;
• непрофессиональная перепрошивка может привести к порче двигателя;
• засорение нейтрализатора бензинового силового агрегата;
• рост нагрузки на поршневую;
• рост мощности влечет повышение расхода топлива до 40%.

Важно знать, что для автомашин с вариаторной трансмиссией тюнинг не подходит. Так как ведет к скорой поломке коробки передач, по причине сверх нагрузки на рабочий вал.

Что понадобится для чип-тюнинга?

Для того чтобы сделать чип-тюнинг двигателя своими руками, вам понадобится:

1. Прошивка. Желательно брать качественную, проверенную либо же официальную, так как гарантий о том, что скачанная из интернета будет работоспособной, вам никто не даст.
2. Ноутбук с подходящим программным обеспечением. Его надо будет или переустановить, или же хотя бы скачать временные версии.

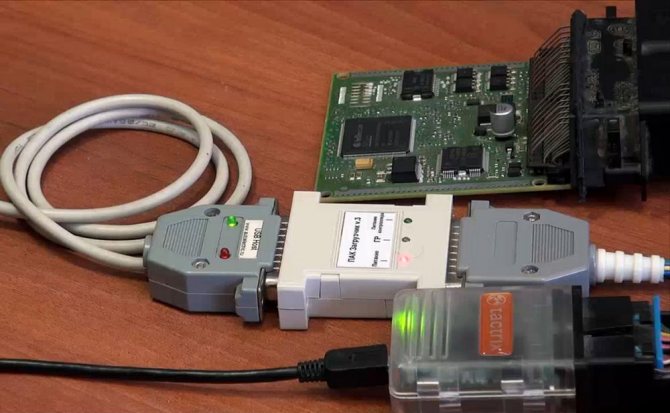

3. Программатор. Именно он будет производить прошивку. Этот прибор достаточно дорогой, так что лучше договориться о его аренде, так удастся значительно сэкономить. К тому же, если вы не собираетесь заниматься чип-тюнингом постоянно, он в будущем вам совершенно не понадобится.
4. Программное обеспечение. Здесь надо посмотреть на софт, который должен быть изначально установлен на ноутбуке для работы с программатором и самой прошивкой.
5. Адаптеры для соединения с портом автомобиля.

Если вы собираетесь делать чип-тюнинг двигателя более старого авто, где необходима доработка ЭБУ, то вам также понадобится:

1. Микросхема — её следует подбирать исходя из марки автомобиля и ваших предпочтений. Обычно для таких целей отлично подходят ПЗУ 27С256 или 27С512. Микросхемы возможно купить как в специализированных магазинах, автомастерских, занимающихся прошивкой, так и заказать через интернет.
2. Панель для микросхемы — так же, как и в случае с прошивкой, лучше взять качественную, пусть она и обойдётся дороже. Здесь экономить не стоит, ведь основная задача этой детали — защита микросхемы.
3. Рабочий инструмент: ключи и, возможно, паяльник, бокорез.

Общая инструкция по проведению чип тюнинга

Перед тем, как приступить к выполнению чип тюнинга своими руками, необходимо учесть следующее:

1. зачем вам это нужно;
2. хорошо подготовиться в «теории»;
3. иметь под рукой матчасть (купить или изготовить К-лайн адаптер), обязательно присутствие проверенного «компа», а также нужно иметь все остальное для замены ПО;
4. важно: найти и скачать софт, который будет использоваться на вашем компьютере;
5. обязательно найти прошивки для ЭБУ (электронного блока управления).

1. Чаще всего необходимость в прошивке возникает в том случае, если нужно исправить присутствующие баги заводского ПО (программного обеспечения), а также, если есть желания прибавить динамики машине и сэкономить топливо. Это необходимо и при использовании как топлива наравне с бензином сжиженного газа. Некоторые умельцы проводят чип тюнинг для изучения устройства и работы системы управления двигателями.
2. Подготовку проводить лучше постепенно. Не нужно стараться сразу все охватить. Очень важно понимать, как работать с электроникой и электрикой, уметь пользоваться компьтером на уровне установки драйверов и программ. Во всем остальном сможет помочь «умный» друг — поисковик, а также умелые руки и серое вещество в голове. Необходимо ознакомится с разновидностями ЭБУ и их маркировкой, для какого мотора нужна какая прошивка. Попробуйте разобраться по поводу вопроса об иммобилайзере. Когда вы все поймете (или у вас возникнет такое ощущение), следует не стесняясь попробовать обсудить с мастером на сервисе виртуальную тему «как заменить прошивку авто, а также как отключить (деактивацию) иммо». Расспрашивать мастера слишком долго не рекомендую, поскольку вы заберете у занятого человека драгоценное время и, скорее всего, новые вопросы потекут сами по себе. А вот ответы на них лучше постараться найти самому. Это будет очень полезно.
3. Если ваши руки иначе как умелыми не назвать, то теперь можно перейти к сборке адаптера. Самый обычный и простой, который подойдет для железного СОМ-порта, работает на базе К1533ЛН1, МАХ232 и КТ3102 (схемы адаптеров представлены на фото ниже). Обойдется он вам не дорого, близко сотни вся комплектация. Брать можно на радио-базаре. Однако здесь присутствует маленькая проблемка — не все «системники» оснащены стандартным СОМ портом, и иногда даже те, у которых он есть — могут не работать. Часто случается, что компорт работает нормально, программы, к примеру, ПОБЕДИТ (спутниковые ОПЕНЫ) работают, но специальные программы-прошивальщики просто не идут. Изменения настроек и возня с драйверами могут ничего не дать, как и установка новых операционок. В такой ситуации может подойти вариант с чужим компом, на котором, «как ни странно», все вдруг, волшебным образом, начинает работать. В этом случае поможет уже использованный дата-кабель от мобильного телефона на основе микросхемы PL 2303 и плюс одна мс L9637D. Данная схема на все сто процентов работает (Январь 7.2), но необходимо реестр драйверов дополнить одной строкой с параметрами под нестандартные скорости электронного блока управления. В итоге, получится USB-K-Line адаптер. Добавьте еще два транзистора и несколько деталей, и получите еще и L-линию.

Подготовка к прошивке

Перед тем как начинать делать чип-тюнинг своими руками, нужно проверить мотор машины на исправность. Очень важно, чтобы всё работало правильно, иначе результаты работы могут быть самыми неожиданными или даже навредить вашему автомобилю.

Далее подготавливаем рабочее место. На месте, где вы собираетесь работать, у вас должен быть свободный доступ к сети, чтобы в неподходящий момент ваш ноутбук не разрядился.

Сначала вам понадобится запустить ноутбук, установить на него необходимое программное обеспечение, драйвера, подключить к нему программатор. Всё оборудование необходимо установить надёжно, лучше закрепить, чтобы во время работы оно не могло сдвинуться.

Полезная информация

Готовясь к проведению чип тюнинг авто своими руками, я перечитал множество информации в Интернете, которая, преимущественно, сводилась к описанию термина чип тюнинг и другой «общеполезной» информации. Но вот однажды нашел интересный опрос, который провела редакция одного автомобильного сайта. Были опрошены три водителя (это же не глобальный опрос касательно потепления во всем мире), которые совсем недавно провели чип-тюнинг своей машины. В своем «интервью» они назвали главной причиной проведения этой процедуры, внимание:

• малый разгон;
• резвость;
• мощность автомобиля.

По результатам опроса двое из троих владельцев провели все сами, не обращаясь ни в какие салоны. О чем это может информировать нас, обычных, «неотчипованных» владельцев? Ответ очевиден. Зачем платить больше или вообще платить, если всю дорогостоящую процедуру можно провести самому. В ней нет ничего сложного. И действительно, если вдуматься в цифры, которые сегодня предлагают различные специализированные компании, то, можно сказать, что они несколько впечатляют, скажем так.

Средняя стоимость чип-тюнинга на атмосферный двигатель начинает отсчитываться от 150 долларов, для турбированных — от 300 долларов. Для автомобилей со стажем, которым «грозит» чип-тюиннг, понадобится уплатить от 450 долларов за «чипирование» атмосферного мотора» и от 750 долларов — для турбированных двигателей.

Последовательность прошивки чипа без доработки ЭБУ

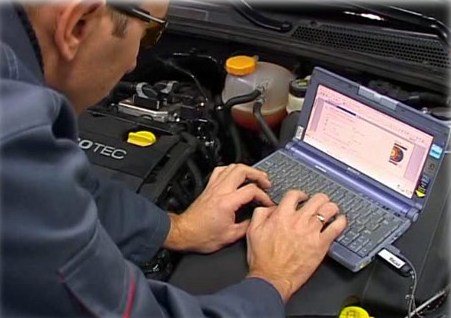

Здесь всё так же достаточно просто. После того как необходимые программы и драйвера установлены на компьютер, колодка адаптера подключается к диагностическому порту. Зажигание при этом должно быть отключено. Далее запускается ноутбук, включается зажигание. После этого запускается Flasher и выбираются ошибки, которые необходимо устранить. После того как ошибки удалены, запускаете новый файл с прошивкой и ждёте, пока закончится настройка. Только после того, как всё завершено, отключаете зажигание, ждёте минимум минут 5 и включаете зажигание снова. Смотрите, что выбивает вам Flasher. Если после настройки опять бьют ошибки, то процедуру следует провести заново.

После того как всё завершено, запускаем двигатель и смотрим, как работает автомобиль. Если всё нормально, то процедура прошивки на этом завершена.

Последовательность выполнения работ с доработкой ЭБУ

Как уже было обозначено ранее, сделать чип-тюнинг двигателя на старых машинах гораздо сложнее. Ведь сначала нужно будет заменить микросхему в ЭБУ, и только потом приступать к программированию и настройке.

Сначала необходимо демонтировать ЭБУ. Для этого необходимо снять панель над правой и левой консолью. Блок находится слева. Для того чтобы его снять, нужно отвести фиксатор и осторожно, не касаясь контакта, вынуть разъём из гнезда. Далее откручиваем болты крепления и снимаем вместе с кронштейном сам блок питания.

После этого блок необходимо вскрыть: отгибаете фиксаторы и снимаете крышку. Под ней вы найдёте печатную плату. С платой следует работать очень осторожно, так как её очень легко повредить.

Вам необходимо заменить микросхему. Стандартный чип имеет 28 выходов, и перед тем как его заменить, необходимо пометить чем-то первый выход. Снимаете микросхему с платы, аккуратно отжав верх, или же, если она запаяна, то просто перекусив все места соединения бокорезом. Далее устанавливаете новый чип. Важно проследить чтоб нигде не было перекосов. Если микросхема была впаяна, восстанавливаете пайку. После того как всё сделано, закрываете крышку ЭБУ, устанавливаете на место, соблюдая обратный порядок всех работ.

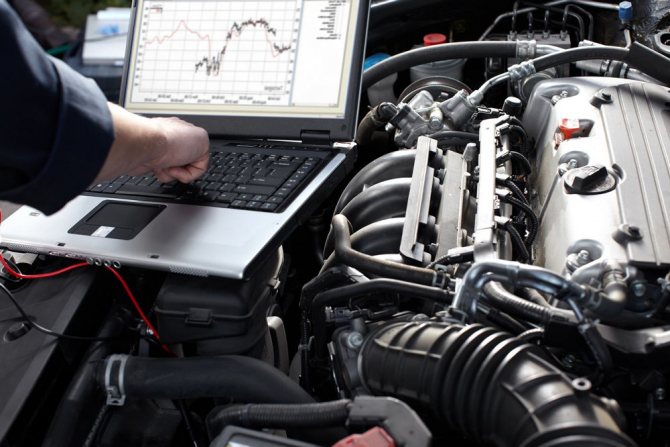

Когда всё установлено, подключаете ноутбук к диагностическому порту, включаете зажигание и дальше выполняете прошивку. Обычно на калибровку уходит около получаса. После того как программа завершит свою работу, отключаете зажигание, ноутбук. Для того чтобы проверить работоспособность двигателя с новой калибровкой, необходимо подождать минут 10 и только после этого заводить мотор. Если автомобиль завёлся и всё работает, то настройка произведена успешно. Если же нет, опять выключаем зажигание, ждём минут 5–10 и дальше всё повторяем заново.

Порядок действий во время прошивки ЭБУ

Прежде всего надо еще раз убедиться в том, что у двигателя нет никаких проблем и он работает исправно. Только в этом случае приступаем к работе.

Ноутбук должен быть надежно закреплен, чтобы во время работы он не мог сдвигаться. Подключаем к нему программатор, который позволит облегчить весь процесс работы. При необходимости воспользуйтесь инструкцией (она всегда должна быть под рукой).

Чтобы добраться до электронного блока управления потребуется снять панель, расположенную под центральной консолью (вначале правую, а потом левую). Работать надо осторожно и помнить о том, что лучше всего перед этим отключить аккумулятор.

Под левой панелью находится блок управления, чтобы его достать потребуется отвести фиксатор. Разъем вынимается из гнезда, при этом надо быть аккуратным и не касаться контактов инструментом или руками. Теперь потребуется открутить гайки крепления, чтобы достать сам ЭБУ вместе с кронштейном, который также закреплен.

Чтобы вскрыть блок понадобится отогнуть фиксаторы и снять крышку. Внутри находится печатная плата. Здесь придется соблюдать максимальную осторожность, так как электронные компоненты крайне чувствительны к статистическому электричеству.

Микросхема ПЗУ может иметь символы, но количество выходов равняется 28. Перед тем как ее заменить, надо пометить маркером первый вывод. При выемке микросхему необходимо аккуратно отжать вверх. Если же она была запаяна, то следует перекусить с помощью бокорезов все места соединения и затем впаять панель. Только потом можно устанавливать новую микросхему, но при этом своими действиями не допустить перекосов.

Далее следует закрыть крышку и вернуть блок управления в предназначенное ему место, соблюдая обратный порядок действий. Для перенастройки потребуется подсоединить ноутбук к диагностическому порту и проследить, чтобы провода были надежно закреплены.

Рекомендуем: Полировка автомобиля после окрашивания — легко: нюансы самостоятельной работы

Теперь включаем зажигание и устанавливаем, в соответствии с инструкцией, программу калибровки двигателя. Обычно установка укладывается в 20–30 минут. После этого следует отключить зажигание и другое оборудование.

Если через 5–10 минут двигатель спокойно завелся, то значит все было сделано правильно. При сбое во время процедуры необходимо тут же выключить зажигание и подождать 5 минут. Затем придется все повторить заново. Вот почему так важно иметь надежный софт.

Какой вариант подойдет лучше, стоит ли менять чип или достаточно выполнить только настройку, придется решать в каждом случае отдельно. Чип-тюнинг некоторых машин вообще может принести минимальную пользу.

Возможные последствия самостоятельной прошивки

Самостоятельная чиповка — это не только способ сэкономить, но и возможность освоить для себя что-то новое, изучить устройство и работу своего автомобиля. Возможность лучше разбираться в возникающих проблемах машины. А если сильно понравится и всё получится, то можно стать профессиональным чип-тюнером, самому зарабатывать на этом деньги.

Однако в большинстве случаев чиповать свой автомобиль самостоятельно опытные специалисты не рекомендуют. Во-первых, много сэкономить не удастся, особенно если всё оборудование придётся покупать. Да и времени на изучение всего процесса у вас уйдёт немало. Во-вторых, есть риск выбора неправильной прошивки (особенно если берёте неофициальную версию, а ломаную из интернета), которая может негативно отобразиться на токсичности выхлопов, привести к снижению ресурса деталей или же, вообще, вывести из строя блок управления. А чтобы потом всё исправить, вам придётся обращаться к специалистам и платить за это деньги.
