Конструкция системы освещения

Оптика для Калины изготавливаются на двух заводах:

Оба типа оптики обладают отличными характеристиками и качественно освещают дорогу. Распознать продукцию Bosch можно по отсутствующему колпачку на лампе в ближнем модуле, а также по коду AL на стекле.

Устройство фары Лада Калина не отличается от большинства автомобилей. Фонарь имеет ближний и дальний модули, блоки с поворотниками и габаритными огнями. В новом кузове Калины габариты также играют роль ходовых огней.

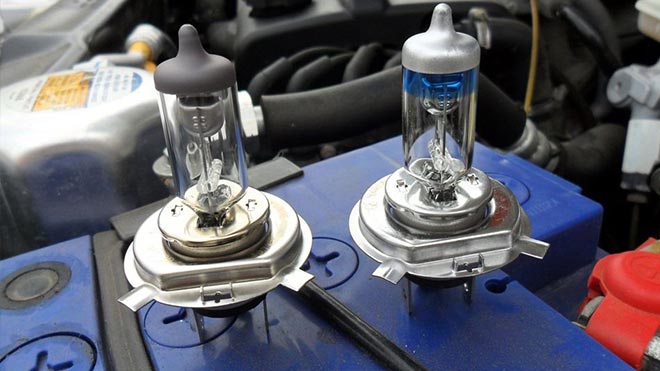

В оптике Калины используются лампы:

• ближний – H7, 55W;
• дальний – H1, 55W;
• указатели поворотов – PY21W, 21W;
• габариты – W5W, 5W.

Световые элементы от габаритов подходят в модуль освещения номерного знака на крышке багажника. С 2013 года в Калину устанавливается модернизированная оптика, где за габарит и дневной огонь отвечает деталь W21/5W. В противотуманках устанавливаются лампы формата H11 с мощностью в 55W.

Как поменять стекло фары на калине

Фара является источником направленного освещения на «Ладе 1118». Устанавливается она спереди авто, освещая дорожное покрытие и окружающую местность. Ввиду огромного ассортимента выбора систем освещения, элементы которой можно установить на «Калину», фонари часто выступают предметом замены или доработки. Чтобы произвести замену блок-фары «Калины», стоит для начала рассмотреть ее строение. На этой модели авто производителем устанавливаются 2 блок-фары, снабженные 3 секциями:

• ближним светом;
• габаритным, а также дальним светом;
• поворотниками.

Блок-фара Лады Калина
Когда вы включаете ближний свет, загораются фонари только ближнего света, а когда включаете дальний свет на модели 1118, начинает гореть комплекс ближнего и дальнего освещения мощностью каждый по 55 Вт. На секциях передних указателей имеются прозрачные рассеиватели света. Поворотные фонари мощностью в 21 Вт имеют оранжевое свечение.

Чтобы получить возможность регулировки фар на авто «Лада 1118», комплектация предусматривает корректор фонарей с электромеханическим приводом. В системе регулировки есть устройство, которое устанавливается на приборной панели, а также провод для соединения и электроприводы, предустановленные в фонарях.

Завод, на котором производится «Калина», предусматривает на ней установленные фонари двух производителей:

• Bosch;
• Автосвет ЗАО (г. Киржач).

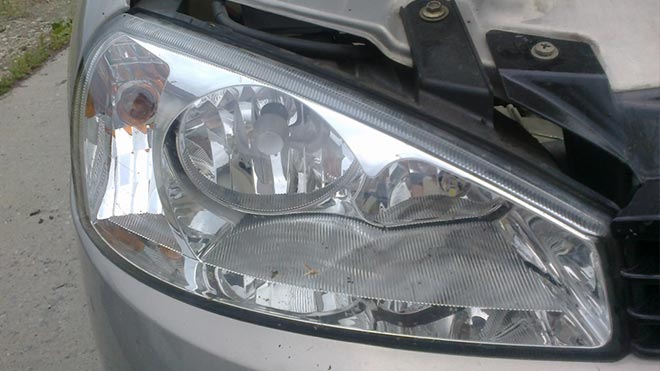

Передняя оптика Калины
Чтобы определить, какая фирма является изготовителем фонарей на модели 1118, вам достаточно произвести внимательный осмотр стекла. Если на стекле есть символы AL, то изготовлен комплекс освещения заводом Bosch. Если материалом для фонарей выступает поликарбонат, в котором отсутствует колпачок лампы ближнего освещения, то такая модель также сделана фирмой Bosch. Однако если в поликарбонатном фонаре есть колпак лампы ближнего света, то сделан он .

Среди основных причин того, почему требуется снять или осуществить замену системы освещения, выделяют:

• замену старой комплектующей на новую;
• необходимость тюнинга или регулировки устройства.

Тюнинг фары на Калину

Какую оптику лучше выбрать

В процессе использования машины фонари подвергаются резким перепадам температуры, ударам камнями и мелкими песчинками. Эти факторы отрицательно влияют на стекло, снижают его прозрачность, ухудшая характеристики света.

С завода устанавливаются качественные фары, которые соответствуют требованиям по безопасности. Неофициальные замены комплектуются линзами под ксенон, «ангельскими глазками» и измененной геометрией рефлектора. Такие фонари выглядят красиво, однако изнашиваются быстрее из-за некачественных материалов и могут запотевать при влажной погоде.

Замена стекол фар на Калине

https://youtube.com/watch?v=aiQ8wJM9GeU

Как снять передний бампер, Лада Калина.

Передние фары

Самостоятельная замена фары потребует подготовки автомобиля и инструментов. Для работы потребуется:

• набор гаечных ключей;
• отвертки;
• тряпка;
• перчатки для защиты рук.

Для удобства работы нужно заранее помыть Калину и убрать пространство в гараже. Чтобы заменить фары, требуется демонтировать бампер и открутить несколько крепежных болтов.

Демонтаж

Действия, необходимые, чтобы снять фары:

1. Открыть крышку капота.
2. Отключить клемму аккумулятора.
3. Вытащить клипсы из передней части подкрылка.
4. Открутить крепеж решетки радиатора и снять ее.
5. Отщелкнуть все клипсы по контуру бампера и выкрутить саморезы.
6. Снять бампер, не поцарапав уголки крыльев и фары.
7. Отключить штекер питания оптики.
8. Открутить два винта, удерживающие фонарь сверху.
9. Отвернуть нижние болты фары.
10. Аккуратно снять деталь.

Перед сборкой и установкой новой фары следует проверить наличие лампочек, а также их работоспособность. Для этого подключаем фонарь к разъему и проверяем весь функционал. При монтаже новой детали не стоит торопиться, важно соблюдать аккуратность и не повредить корпус или стекло.

Ремонт

Для разборки фары Калины потребуется их демонтаж. Выполнить ремонт фары Калины можно с помощью полировки стекла, его замены, промывки внутренних деталей или восстановления отражателя.

Чтобы снять стекло, потребуется:

1. Демонтировать деталь.
2. Нагреть фары в коробке с помощью фена.
3. Оторвать стекло.
4. Провести все требуемые работы и собрать фонарь с помощью специального герметика.

Как разобрать фару лада гранта

Снять фару калина

Как проще заменить фару на автомобиле Lada Kalina

Конструкция фары на Лада Калина

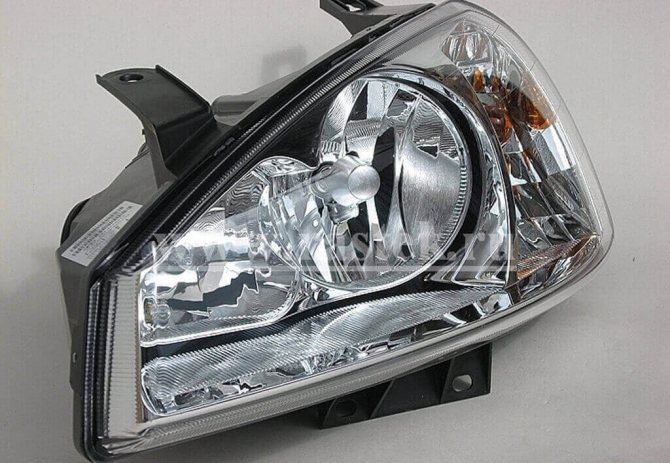

Блок фара установленная на автомобиле

Как и у большинства автомобилей нового поколения на моделях ВАЗ 1117-1119 установлены блок-фары простой конструкции. Рассмотрим, какие элементы входят в состав этого узла:

• Наружное стекло, которое обеспечивает защиту лампочек и не попадание воды и грязи внутрь.
• Пластиковый корпус, к которому крепятся все основные элементы.
• Резиновый уплотнитель между стеклом и корпусом обеспечивает хорошую водо- и грязенепроницаемость.
• Лампы для сигнализирования поворотов, а также ближний и дальний свет.
• Внутри корпуса установлен пластиковый отражатель, который имеет зеркальную поверхность и отбивает свет лампочек.

Каждая блок фара оснащена лампочками, которые хорошо, можно сказать намертво, закреплены в корпусе, что обеспечивает им устойчивость к вибрации.

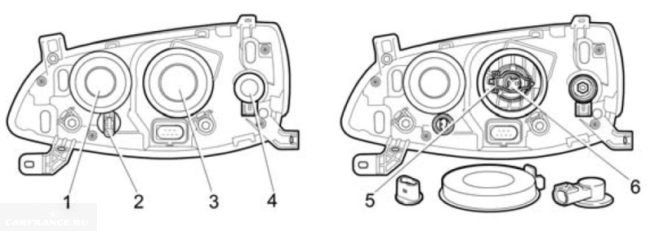

Схема устройства фары с расшифровкой

Демонтаж и ремонт

В случае мелкого дорожно-транспортного происшествия, когда корпус фары не поврежден, можно заменить только стекло. Для этого придется демонтировать элемент. Как это сделать?

1. Снимаем передний бампер.
2. Отключаем разъемы проводов подающих питание в фаре.
3. Откручиваем нижние крепления.

Откручиваем нижнее крепление фары

Откручиваем верхние крепления блок фары

После установки фары на место обязательно заново её отрегулируйте, чтобы не слепить встречный транпорт и не «светить в молоко».

Ремонт стекла займет, максимум полчаса.

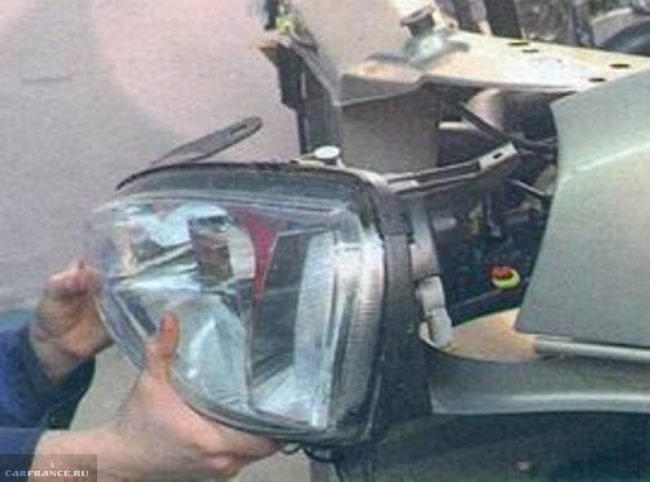

Вынимаем фару на себя

Итак, перейдем к последовательности действий.

1. Аккуратно вынимаем резиновый уплотнитель.
2. Как показывает практика, он на клею и для его демонтажа придется прорезать его при помощи тонкого ножа.
3. Когда стекло и корпус рассоединились, необходимо счистить старый уплотнитель и остатки клея.

Рассоединение корпуса и стекла фары

Ремонт произведен, и можно установить фару в обратной последовательности.

Разборка фары

Противотуманные фары

ПТФ на Калину устанавливаются только на дорогие комплектации. Однако с завода проложена вся проводка и присутствуют «ушки» для крепежа на бампере. Чтобы установить фары, придется докупить клавишу включения, рамки в цвет кузова и реле.

Установка противотуманных фар:

1. Отверткой снять заглушки под ПТФ.
2. Прикрутить фонари в штатные выемки.
3. Защелкнуть рамки, чтобы скрыть лишнюю полость.

В Лада Калина Кросс используются черные матовые заглушки, которые не требуют окраски. При монтаже своими силами следует заранее купить болты для крепления фары.

Как подключить электрическую часть

Подключение ПТФ в штатную проводку не занимает много времени. Для поиска косы следует осмотреть район лонжерона в месте входа основного пучка. Штекер для ПТФ примотан к проводам изолентой.

Противотуманные фары Калина 2 часто комплектуются подробной инструкцией и дополнительным переключателем, который нужно установить вместо старого модуля для включения света. Подключение к заранее проложенной проводке не занимает много времени и не требует прокладки дополнительных контактов.

При отсутствии кабелей питания в косе придется самостоятельно протягивать провода в салон, подключать их к разъему, противотуманки с плюсом и минусом и подключать через реле. Подробное описание подключения прилагается в комплекте с деталью в виде схемы.

В процессе монтажа потребуется:

• изолента;
• медные провода;
• гофра;
• разъемы, подходящие для ламп.

Во время прокладывания проводки следует отключить аккумулятор и строго следовать инструкции.

Разборка фонарей

Чтобы разобрать фонари любой марки на «Ладе», вам потребуется:

• фен (бытовой или промышленный);
• плоская отвертка;
• канцелярский нож.

https://youtube.com/watch?v=iQIdE9YcggY

Чтобы отделить стекло или поликарбонат, вам будет нужно отсоединить скобы крепежей материала. После этого нагревайте герметик, удерживающий стекло или поликарбонат, феном. Далее размягченный герметик можно срезать. Это дает возможность отвести стекло плоской отверткой.

Источник: okuzove.ru

Обслуживание и замена задней фары

Чтобы заменить лампы в заднем фонаре Калина 2 универсал и хетчбэк, нужно снять всю блок-фару. Для этого нужно:

1. Отщелкнуть заглушку рядом с болтом ремня безопасности.
2. Открутить гайку.
3. Открыть окошко уплотнителя и открутить оставшиеся крепежи.
4. Вытащить фонарь.
5. Лампы вытаскиваются с помощью поворота цоколя против часовой стрелки.

При замене ламп в кузове хэтчбек следует аккуратно снимать гайки, чтобы они не закатились под обшивку. Утерянная деталь будет греметь во время вождения, и в конечном итоге придется разбирать все багажное отделение.

В Калине седан присутствуют специальные отсеки в мягкой обивке для доступа к гайкам. Снимать дополнительные заглушки не потребуется.

Чтобы поддерживать автомобиль в отличном состоянии, требуется периодически выполнять замену ламп, чистить оптику или устанавливать новую. Для снятия передних, задних фар и противотуманок в Калине не требуется дорогостоящих инструментов и специальных знаний.

Замена головных ламп

У каждой лампы имеется свой ресурс, величина которого зависит от многих факторов. Со временем устройства выходят из строя и требуют замены. И тогда появляется вопрос: как разобрать фару?
Габариты Калина

Противотуманные фары Калина

Размер дворников на Калину

Процедура замены простая, но перед этим необходимо правильно выбрать световые устройства из массы продуктов, предлагаемых сегодняшним рынком. Хотя иногда требуется только замена стекла фары.

Итак, если фары куплены, тогда меняем:

1. Снимаем защитный чехол с корпуса фары. Он резиновый, поэтому его легко сдернуть, если потянуть за один из трех ярлыков.
2. Отключаем разъем питания.
3. Отжимаем пружинный фиксатор.
4. Как снять фару? Вынимаем лампу, на место которой устанавливаем новый элемент.

Внимание! При замене галогенной лампы следует избегать касания рук о колбу. Это может вывести прибор из строя. Со временем жировые отпечатки пальцев вызовут потемнение стекла, после чего лампа будет перегреваться и в итоге сгорит.

1. Если касание произошло, необходимо протереть поверхность колбы салфеткой, смоченной спиртом.
2. Меняем габаритные лампы
3. Также удаляем чехол и отключаем соответствующий патрон от бортовой сети.
4. Извлекаем лампу, а на ее место устанавливаем новую.
