Отечественным владельцам автомобилей довольно часто приходится принимать меры по осуществлению ремонта ходовой части Лада Гранта. Причинами, побуждающими к выполнению ремонтных процедур, являются все те же общеизвестные стуки, поскрипывания и прочие огорчающие факторы. «Только взялся за рычаги, как стойки дали о себе знать»! Это и немудрено, поскольку большинство отечественных дорог в качественном плане оставляют желать большего.

Ходовая часть Лада Гранта болезненно воспринимает ямы и прочие неровности, что постепенно сказывается на ее состоянии далеко не лучшим образом. Обвинять дороги — актуальная затея, но не совсем справедливая. Здесь нужно вспомнить о доблестных конструкторах «ВАЗ», которые осведомлены о состоянии дорог, но также продолжают разработки подвесок без учета возможности достаточного усиления конструкции. Ведь это не только положительно могло бы отразиться на общем ресурсе авто, но и склонить в сторону продуктов отечественной автомобильной индустрии большее число поклонников, и особенно владельцев Лада Гранта.

Сегодня пойдет речь о приемах, когда меняется опорный подшипник в популярной и практичной «ВАЗовской» модели Лада Гранта.

Интереса процессу добавляет тот факт, что это не простая замена опорного подшипника, а технология без демонтажа стойки.

Заменять следует только действительно пришедший в негодность опорный подшипник передней стойки. О методах проверки состояния данных элементов стойки читайте здесь.

Те владельцы, которые хотя бы однажды столкнулись с потребностью в замене опорных подшипников LADA Granta, будут с весомым чувством уверенности и визгом в возгласе доказывать необходимость снятия стойки при этой процедуре. Сам демонтаж стоек с пружинами, конечно, добавляет трудностей, связанных с потребностью в специальных приспособлениях, и отнимает, куда больший временной ресурс. Но лень заставляет человека обходить трудности и развивать прогресс, дабы облегчить себе участь.

На иллюстрациях приведенного фото-отчета подробно продемонстрирован процесс, как меняется опорный подшипник передней стойки без демонтажа стоек в машине LADA Granta.

Для работы потребуется запастись:

• ключевым набором с такими размерами: «13», «14», а также «17» и «22»;
• шестигранником, позволяющим удержать непосредственно шток от возможности проворачивания;
• двумя домкратами и подпорками;
• специальными стяжками витков пружинных вкладышей.

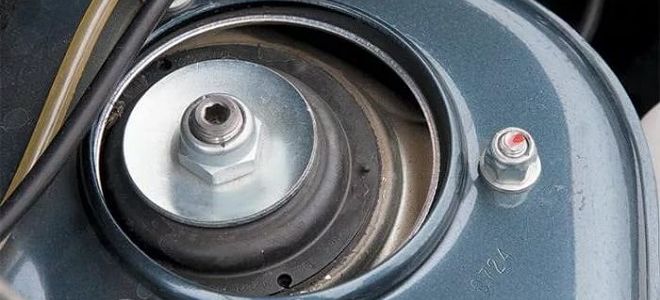

Замена опорных подшипников на Лада Гранта без снятия стоек — пошаговая инструкция

1. Вывешиваем колесо, затем снимаем его.

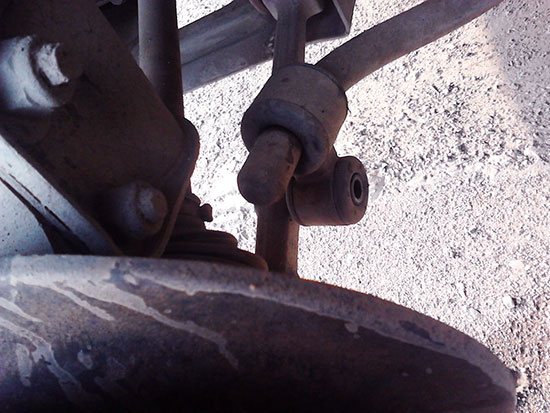

1. Откручиваем болт крепления стойки стабилизатора, после чего снимаем ее, дабы она не ограничивала ход стойки.

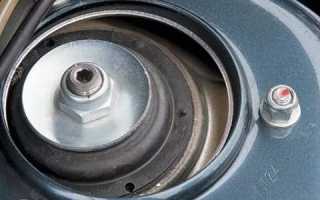

1. Далее берем шестигранник и удерживая им шток стойки, ослабляем гайку креплении.

1. Устанавливаем домкрат под палец шаровой, и домкратим стойку, снимая тем самым нагрузку со второго домкрата. Стойка при этом начнет немного «люфтить».

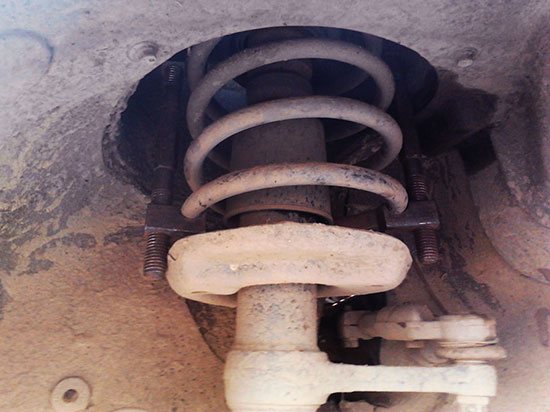

1. Берем стяжки пружин и крепим их на витках. Стягиваем пружину совсем немного, после чего опускаем домкрат, установленный под шаровой. После этих манипуляций стойка должна уйти вниз.

1. Теперь необходимо открутить опорный подшипник и шток, для этого опускаем шток вниз и сквозь образовавшуюся пустоту достаем «опорник».

1. Производим очистку резинки и опорной чашки от грязи. Если вы собираетесь ставить опоры сс-20, то нижняя чашка вам не пригодится.

Дальнейшая сборка производится в обратной последовательности. Болты и гайки рекомендую смазать «графиткой» или хотя бы отработкой, а после завершения всех работ не забудьте все как следует подтянуть. Устанавливаем колесо на место и проделываем все то же самое со вторым «опорником», после чего можно смело проверить работу. Как видите, для того чтобы заменить опорный подшипник на Лада Гранта совсем необязательно полностью демонтировать амортизационные стойки.

Аналоги передних / задних стоек ВАЗ-2190. Стоимость

Название / артикул	Цена (руб.)
Pilenga SHP2791O / левый	от 1400
Pilenga SHP2790O / правый	от 1400
SS20 (СС20) SS20194 (комплект передних)	от 3100
Демфи	от 1400
Эластомаг	от 1400
HOLA SH21-270G	от 1700 – 1800
HOLA SH21-270	—/—
HOLA SH22-270G	—/—
HOLA SH22-270	—/—
HOLA SH40-270G	—/—
HOLA SH40-270	—/—
Sachs 316763 задние комплект	от 2500
Trialli AH01510 задние	от 1500
Boge 30N87A задние комплект	от 2500

*цены состоянием на 19.09.18 года.

Дядя Митя ремонтирует свою Гранту 2 (Замена опорных подшипников)

Замена опоры передней стойки амортизатора (на примере bmw e34)

Замена передней стойки без использования стяжек

Снятие амортизаторной стойки и ее разборка

Снимаем и разбираем амортизаторную стойку, когда необходима замена верхней опоры, подшипника, пружины, телескопической стойки. Телескопическая стойка – неразборная и ремонту не подлежит. Работу выполняем на смотровой канаве или эстакаде, но можно обойтись и ровной площадкой. Существуют два варианта демонтажа амортизаторной стойки. Первый позволяет избежать последующей регулировки углов установки управляемых колес, второй способ – с меньшим объемом работ, но после него необходима регулировка углов установки управляемых колес. Телескопическую стойку заменяем по второму варианту. В первом варианте стойку снимаем в сборе с поворотным кулаком, не ослабляя затяжки гаек верхнего (регулировочного) и нижнего болтов крепления стойки к поворотному кулаку. При этом отсоединяем наконечник рулевой тяги от поворотного рычага амортизаторной стойки (см. ниже). Отсоединяем шаровую опору от поворотного кулака (см. «Снятие шаровой опоры»). Вынимаем наружный ШРУС из ступицы колеса (см. «Снятие приводов передних колес»), а также снимаем направляющую колодок с суппортом и цилиндром (см. «Замена диска тормозного механизма переднего колеса»).

Подвязываем скобу к кронштейну шланга тормозного механизма, следя за тем, чтобы шланг не был натянут. Если стойку предполагается разбирать…

…накидным ключом «на 22» ослабляем затяжку гайки штока, удерживая шток от проворачивания шестигранником «на 6».

Головкой или ключом «на 13» отворачиваем три гайки крепления верхней опоры стойки к кузову…

…и снимаем амортизаторную стойку вместе с кулаком. Для снятия амортизаторной стойки вторым способом отсоединяем наконечник рулевой тяги от поворотного рычага амортизаторной стойки. Для этого отворачиваем гайку крепления шарового пальца наконечника рулевой тяги.

Устанавливаем регулируемый упор под палец, поджимаем его и, нанося удары молотком по поворотному рычагу, выпрессовываем палец из рычага. Накидным ключом «на 22» ослабляем затяжку гайки штока, удерживая шток от проворачивания шестигранником «на 6», а головкой «на 13» отворачиваем три гайки крепления верхней опоры стойки к кузову (см. выше).

Выводим муфту тормозного шланга из держателя амортизаторной стойки.

Зубилом или краской помечаем расположение регулировочного болта относительно стойки. При этом способе после сборки отклонение угла развала колеса от первоначального значения будет незначительным.

Головкой «на 19» отворачиваем гайку верхнего болта крепления стойки к поворотному кулаку, удерживая болт от проворачивания ключом «на 17».

Вынимаем из поворотного кулака верхний болт и эксцентриковую шайбу.

Головкой «на 19» отворачиваем гайку нижнего болта крепления стойки к поворотному кулаку, удерживая болт от проворачивания ключом «на 17».

Снимаем амортизаторную стойку…

…и опорную пластину верхней опоры.

При последующей сборке опорная пластина должна быть строго ориентирована стрелкой к передней части автомобиля, также как и стрелка на верхней опоре стойки.

Расположение стрелок на опорной пластине и верхней опоре.

Устройство

Разберем для начала его устройство.

Перед нами картинка упорного подшипника. В верхней его части расположены три шпильки для его крепления и одно центральное крепление через внутреннюю часть опоры.

Данное видео создано для разъяснения сути установки опорного подшипника, о назначении которого почему-то большинство автолюбителей забывают. Знают лишь о назначении амортизаторов и пружин, хотя опора является не менее важным элементом в подвеске автомобиля.

Видео

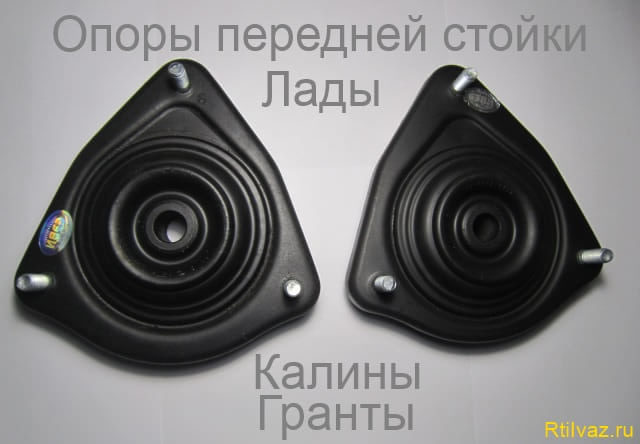

Схема сборки стоек а/м Гранта

На видео выше (см. картины) показаны:

• Крепление верхней части стойки к стакану брызговика кузова;

• Сама стойка в разобранном виде с пружиной и верхней опорой;

• Опорный подшипник (бывают несколько видов).

Верхняя опора служит для сглаживания нагрузок, идущих от колес через амортизатор на кузов автомобиля и их равномерного распределения.

Износ опорного подшипника

https://youtube.com/watch?v=JcwyQa-MJ8g

По” мере эксплуатации опорный подшипник изнашивается и скрежет, скрип, подстукивание и самое опасное, это когда появляется люфт. Все это отражается на состоянии самой стойки и всего колесного узла.

Так если поднять автомобиль на подъемнике и подвигать колесом по сторонам, вправо/влево, то будет заметен большой свободный ход всего узла, что подскажет нам, что опорный подшипник требует замены.

Если же посмотреть при этом сверху, где крепится шток амортизатора, то будет заметно его движение из стороны в сторону. Также можно приложить руку к верхней части амортизатора, где находится гайка крепления штока. В этом месте люфт отчетливо ощущается.

При износе шариков подшипника возрастает нагрузка на элементы передней подвески, ухудшается управляемость автомобиля. Следовательно, все это отрицательно сказывается на общей безопасности движения.

Замена опоры стойки

https://youtube.com/watch?v=VLNGuUsv4DM

Для замены опорного подшипника стойку необходимо снять с автомобиля, разобрать, предварительно сжав пружину специальными стяжками. Снимается неисправная опора, устанавливается новая, затягивается гайка крепления штока, снимаются стяжки и стойка устанавливается на автомобиль.

После замены опор автомобиль рекомендуется проверить на стенде сход-развал, для проверки углов установки колес.

Все на этом, пишите комментарии. До свидание!

В этой статье мы познакомимся с небольшим, но весьма ответственным узлом подвески автомобиля – это опорный подшипник передней стойки (в простонародье опорником).

Попытаемся выяснить, для чего он нужен, что ему угрожает, и как определить, что деталь требует замены.

В машине нет ни единой лишней детали, поэтому если хотя бы одна из них выходит из строя, это может служить угрозой его общей работоспособности. Как правило, предвестником неисправностей могут выступать:

• изменения в поведении автомобиля;
• появление посторонних звуков и стуков;
• непривычные вибрации.

Существует расхожая точка зрения – хороший стук всегда наружу покажется, правда плоды такого итога зачастую оборачиваются дорогостоящим ремонтом или более трагичными последствиями.

Причины и признаки поломки, диагностика

Узел воспринимает динамическую (переменную) нагрузку, и выход из строя, а так же замена обычно требуется по нескольким причинам:

1. Износ детали, наработка до отказа (срок службы);
2. Аварии, частая езда по ямам, агрессивный стиль вождения;
3. Загрязнение опорного подшипника изнутри, попадание влаги и пыли;
4. Неисправность подвески (амортизаторов, пружин). Главный признак, по которому потребуется замена опорного подшипника – Гранта, дребезжит и скрипит под капотом или рядом со стойками. Это появляется после 80-100 тыс. км пробега, при соответствующих условиях эксплуатации авто. Конструкция «опорника» и передней стойки сложная, выйти из строя могут такие элементы:

• Вся опора, включая корпус (редко) – позиция 4;
• Опорный подшипник (чаще) – позиция 8;
• Изнашиваются резиновые прокладки (чаще) – позиция 9.

Диагностика опорных подшипников

Для диагностирования поломки сделайте следующее:

1. Поднимите капот, найдите передние опоры;
2. Положите руку поверх узла;
3. Начните сильно раскачивать авто снизу вверх (или попросите помощника);
4. Если ощутите стук, или услышите, а так же другие непонятные звуки – означает,что есть проблемы. Стоит разобрать или сделать замену переднего опорного механизма.
5. Посмотрите видео по диагностике:

Замена опорного подшипника

Рекомендации по ремонту и сборке

Совет:

Видео помогут вам сделать замену, и ускорят процесс ремонта вашей «Гранты».

Замена опоры передней амортизационной стойки:

Замена опорного подшипника на Гранте:

1. Если амортизаторы масляные, то шток спускается к низу. Поэтому собираем механизм оперативно. С газовыми и комбинированными моделями проще, так как шток поднимается только вверх. В случае с масляным изделием – не забывайте их прокачать, удалить воздух.
2. Если вы ставите оригинальную переднюю опору, подложите обратно заводские металлические шайбы с обеих сторон демпфера. При установке «опорников», например SS20, это не потребуется, они присутствуют в комплекте.

Подготовительные мероприятия для замены опорного подшипника Гранты своими руками

Замена опорного подшипника стойки Лады Гранда производиться двумя способами. 1. Снятие передней стойки с откручиванием болтов регулировки сход-развала. 2. Снятие модуля стойки вместе с поворотным механизмом и тормозным диском в сборе, не откручивая регулировочных крепежей. Оба способа нельзя выполнить без снятия стойки, но по второму методу, который описан ниже, можно избежать очередного сход-развала .

Подготовка к ремонту

Замену желательно производить в смотровой яме, так вы сэкономите время на удобстве выполнения операций по снятию/установке узла. На авто ставится первая передача, для соблюдения техники безопасности используйте противооткатные упоры.

Инструменты для работы

1. Любой домкрат. 2. Большой ключ, чтобы сорвать болты шасси. 3. Длинный ключ на 30, для ступичной гайки. 4. Фиксаторы для стягивания амортизаторов. 5. Приспособление для снятия рулевых наконечников. 6. Молоток, зубило, керн. 7. Набор ключей (22, 17, 13). 8. «Трещётки» на 13, 17, 19. 9. Шестигранный ключик, для откручивания гайки штока. 10. Специальные головки. «Ешки» Е8 и Е12. 11. Большая «минусовая» отвёртка. 12. Пассатижи. 13. Проникающая смазка, например WD-40. 14. Динамометрический ключ для подтягивания гайки штока.

Требуемый комплект новых деталей

– Опоры либо отдельные опорные подшипники, в зависимости от поломки; – Резиновые прокладки (если меняете только подшипник); – Пыльник со шплинтом от рулевой тяги (если потребуется замена).

Проблемы работы ОП и их последствия

Работа опорного подшипника

Опорный подшипник амортизационной стойки подвергается жесткой эксплуатации. Особенно при езде по неровным дорогам, поворотам на большой скорости, несоблюдении водителем скоростного режима. Ситуация усугубляется тем, что конструктивно во многих подшипниках (но не во всех) не предусмотрена защита от попадания в них пыли, влаги и грязи. Соответственно, со временем в них образуется абразивная масса, которая ускоряет износ их механизма. Если в конструкции ваших подшипников наличие защитных колпачков предусмотрено, однако их нет на месте (были утеряны) — обязательно закажите новые. Таким образом вы продлите срок эксплуатации подшипника. Также не забывайте заложить в подшипник смазку, об этом мы поговорим далее.

Так, основными причинами выхода опорных подшипников из строя являются следующие причины:

• Естественный износ детали. Как было указано выше, замену опорных подшипников необходимо проводить не реже чем через каждые 100 тысяч километров пробега автомобиля (как правило чаще, учитывая состояние отечественных дорог).
• Резкий стиль вождения и несоблюдение скоростного режима. В случае, если водитель на большой скорости ездит по ямам или входит в поворот, то нагрузка на всю подвеску машины, и опорный подшипник в частности, значительно увеличивается. А это приводит к его чрезмерному износу.
• Низкое качество детали. Если вы решили сэкономить и купить низкокачественную подделку, то велика вероятность того, что подшипник не выходит обозначенного на его упаковке срока.
• Условия эксплуатации машины. В зависимости от того, к каким условиям предназначена машина, и как она используется выход из строя опорных подшипников может произойти гораздо раньше, чем это предсказывается изготовителем.

При выполнении ремонтных работ на амортизаторе, амортизационной стойке и других смежных деталях рекомендуем вам закладывать в опорный подшипник смазку. Это увеличит срок его эксплуатации, а также снизит нагрузку на все перечисленные выше элементы.

Порядок замены опорного подшипника передней стойки – Лада Гранта

Демонтаж передней стойки

1. Перед поднятием авто на домкрат, ослабляем ступичную гайку воротком на 30.
2. Не забываем сначала разогнуть замятый буртик у контргайки.

1. Далее так же ослабляем болты крепления колеса, только потом поднимаем передок автомобиля.
2. Снимаем колеса и переходим к демонтажу тормозного суппорта.

1. Откручиваем крепления суппорта, перед этим разгибаем защитные скобы. Сразу же вытащите тормозные шланги из зацепления со стойкой.
2. При наличии датчика АБС, не забываем его отсоединить, открутив крепежи. Освобождаем суппорт от креплений, снимаем и убираем в сторону. Обязательно запоминаем положение колодок.

1. Затем ослабляем крепёж рулевого наконечника ключиком на 19, перед этим отсоединив шплинт.
2. Устанавливаем специальное съемное устройство для наконечников.

1. Выпрессовываем его, затягивая резьбу, как показано на фото.
2. Таким образом, наконечник легко снимается, без применения молотка.

1. Под тормозным диском находим два винта крепления шаровых.
2. Сначала ослабляем, а затем выкручиваем их «трещеткой»

1. В итоге снизу стойка отсоединена. Вытаскиваем конструкцию из ШРУСа, ставим под нее упор.
2. Верхняя часть стойки держит три гаечки на 13, выкручиваем.

1. Стойку аккуратно вытаскиваем снизу. На этом демонтаж завершен.

Способ самостоятельной диагностики

Для самостоятельной диагностики понадобится помощь еще одного человека.

Выбрав ровную поверхность автомобиль поставить на ручной тормоз и снять защитные крышки со стаканов.

Попросите помощника раскачивать машину для приведения амортизаторов в движение, а сами наблюдайте за поведением подшипника. О неисправности узла можно судить:

1. по наличию люфта;
2. при появлении стуков или других звуков в районе подшипника.

Проведите аналогичные наблюдения при вращении напарником рулевого колеса, а затем повторите манипуляции со второй стойкой.

Замена подшипника стойки требует специального инструмента и некоторых слесарных навыков. Лучшим вариантом будет доверить работу специалистам, но если Вы привыкли все делать своими руками, то можно произвести ее самостоятельно, но это уже тема другой статьи.

В любом легковом автомобиле вне зависимости от конструкции подвеска должна обеспечивать плавность хода, хорошую управляемость, каждый элемент ходовой части выполняет свою роль, и лишних запчастей здесь нет. Опорный подшипник – это деталь передней подвески, без которой переднеприводный авто представить невозможно, если бы ее не было, руль поворачивался бы очень туго, со страшным скрипом, и на машине невозможно было ездить.

Ступичный подшипник

Данный элемент служит для равномерного вращения колес автомобиля. На «Гранте» стоит 4 таких подшипника. В среднем их ресурс составляет 100 тысяч километров. Каковы признаки неисправности? Главный признак – характерный гул при движении. Он может усиливаться, если автомобиль входит в поворот. Гул может возникать с любой из сторон автомобиля, в зависимости от того, какой подшипник рассыпался

Меняется он в сборе на новый, и неважно, задняя подвеска «Лады Гранты» это или передняя. Выпрессовывается при помощи съемника со специальными лапами

Запрессовка происходит на тисках. Важно соблюдать соосность при запрессовке. Если подшипник криво установлен, он будет подвергаться высоким нагрузкам и может рассыпаться уже через тысячу километров.

Подвеска автомобиля предназначена для выравнивания движения по дорожному покрытию любого типа и комфорта водителя и пассажиров. Наличие вибрации в течение длительного времени негативно сказывается на всех узлах и агрегатах авто – ослабляются болтовые и винтовые соединения. Из серьезных последствий – искривление дверных петель, провисание дверей, неплотное закрытие капота, багажника.

Ходовая часть Лады Гранты стала более современной и модернизированной. Особенно по сравнению с предыдущими моделями «АвтоВАЗа»– двумя поколениями Самары и Калиной первого поколения. В автомобиле имеются задняя и передняя подвески, которые значительно отличаются друг от друга.

Задняя подвеска Гранты одинакова для седана и лифтбека. Фактически, это та же балка с пружинами и амортизаторами, которая устанавливается на Калину, Самару и Самару 2. Вместо стабилизатора используется балка, а значит, конструкция зависимая.

Строение передних амортизаторов

Передние стойки Гранта (масляный тип):

• шток;
• компенсационная камера;
• поршень с отбойным клапаном;
• главная камера;
• клапан сжатия.

Газового типа:

• шток;
• поршень с клапанами;
• разделительный поршень;
• газ.

Обзор основных производителей амортизаторов

По умолчанию с завода установлены гидравлические от СААЗ (Скоповский автомобильный завод). Особым качеством не отличаются, но при умеренной эксплуатации выхаживают до 60000 км.

1. Каяба: японские, характеризуются высоким качеством, надежностью, длительным ресурсом эксплуатации. При покупке будьте внимательны, так как часть продукции изготавливается в Китае.
2. АСОМИ: отечественный производитель для моделей ГАЗ, ВАЗ, ЛАДА. Гарантия один год с момента установки. О качестве судите сами.
3. SS (СС): также отечественный изготовитель стоек для ВАЗов. Гарантия качества два года, по отзывам владельцев неплохие, немного жестковатые.

В целом, все амортизаторы условно делят на три категории:

Отличия в категориях незначительные, для среднестатистического водителя незаметные. В комплекте поставляется гарантийный талон, инструкция по эксплуатации.

Замена подшипника в опоре

Теперь, когда амортизационная стойка в полной доступности, в первую очередь необходимо зафиксировать в одном положении пружину. Для этого и нужен фиксатор. После закрепления пружины в сжатом положении можно снять опору. Вставить шестигранник в торец штока стойки открутить верхнюю гайку на 22. Всё, верхняя чашка опоры легко снимается, и доступ к подшипнику полностью открыт. Можно спокойно ставить новый.

Кстати, в комплекте продажи идут и новые опорные шайбы, а даже если старые выглядят прилично, им нужна замена. Заводские одинакового диаметра, а вот новые обычно разные. Большая шайба ставится вниз. Обильно положить хорошую смазку и можно собирать всё в обратном порядке.
