Датчик положения дроссельной заслонки ваз 2112

Сам датчик является потенциометром (на один конец подается +5В, а другой идет на «массу». Третий вывод (от ползунка) идет выходной сигнал к контроллеру). Когда есть воздействие на педаль акселератора, то дроссельная заслонка поворачивается и на выходе ДПДЗ изменяется напряжение (при закрытой заслонке оно 4В). Таким образом, контроллер отслеживает выходное напряжение ДПДЗ и корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки.

Как проверить

Чтобы проверить датчик положения дроссельной заслонки, нам понадобятся следующие инструменты: мультиметр (омметр, вольтметр), кусочки проводов.

Открыв капот, находим нужный нам датчик (ищем на дроссельном узле рядом с РХХ).

Отсоединяем колодку проводов от датчика

Берём мультиметр и устанавливаем его в режим вольтметра. Минусовую клемму воль (на двигатель). Плюсовую клемму вольтметра подключаем к колодке проводов датчика на вывод «А» (нумерация выводов указана на данной колодке проводов)

Включаем зажигание и проверяем напряжение: вольтметр должен показывать напряжение в районе 5 вольт. Если напряжение не поступает, или оно гораздо ниже 5 вольт, то проблема либо в обрыве цепи, либо в неисправности электронной системе управления двигателем (в мозгах). На если напряжение нормальное, то, соответственно, ДПДЗ неисправен.

Вывод: Если датчик неисправен, то есть два варианта решения проблемы:

1) Отремонтировать датчик (Как отремонтировать ДПДЗ?). Чаще всего проще заменить датчик на новый, т.к. причиной поломки чаще всего оказывается обычный износ детали.

2) Заменить датчик на новый

Не работает датчик скорости по ссылке.

Признаки неисправности

Уменьшение слоя напыления основы в начале хода ползунка — одна из самых распространенных причин поломки этого датчика. Это явление препятствует возникновению линейного повышения напряжения выходного сигнала.

Кроме того, ДПДЗ может выйти из строя по причине неисправности подвижного сердечника. В случае повреждения одного из наконечников приводит к появлению множественных задиров на подложке, в результате из строя выходят и другие наконечники. Теряется контакт между ползунком и резистивным слоем.

В сервисном руководстве автомобиля есть инструкция, которая поможет вам определить местоположение датчика, можно посмотреть видео на эту тему.

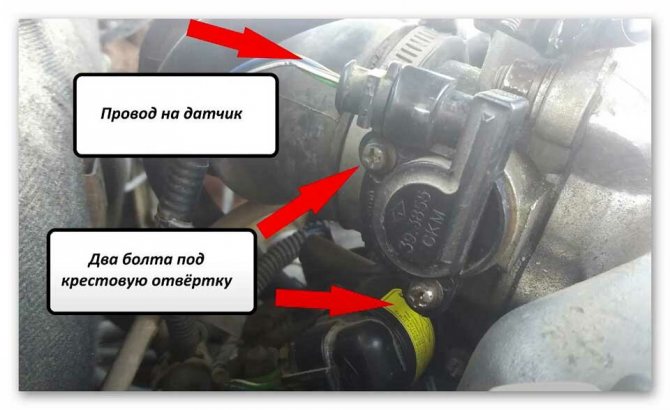

Замена датчика положения дроссельной заслонки ВАЗ 2112 – это довольно простая процедура, понятная любому новичку.Итак: выключаем зажигание и отсоединяем провод от минусовой клеммы аккумулятора.

Затем, отжав пластиковую защёлку, отключаем от датчика всю колодку с проводами.Чтобы снять ДПДЗ с патрубка, нужно всего лишь крестовой отвёрткой отвернуть два болтика. На фото они показаны стрелками.

В качестве уплотнителя, между дроссельным патрубком и самим датчиком используется кольцо из поролона, которое входит в комплект прибора и подлежит обязательной замене. При обратной установке нового ДПДЗ, винты крепления затягиваются максимально, до полного сжатия кольца.

Установив датчик на своё законное место, подключаете блок проводов. Никакой регулировки прибор не требует, так что на этом замена датчика положения дроссельной заслонки закончена.

Вся работа заняла у вас не больше десяти минут.

Диагностика неисправностей датчика дроссельной заслонки

Первое, что нужно понять, если датчик положения дроссельной заслонки вышел из строя, то ремонту он не подлежит, а меняется в сборе.

Диагностика производится мультиметром путем замера постоянного напряжения или сопротивления в цепи, также применяется сканер.

На начальном этапе проверки ДПДЗ для замеров показаний напряжения (питающего и сигнального) понадобиться мультиметр.

Проверка мультиметром (предпочтительный метод)

Порядок проверки:

1. Включите зажигание.
2. Проверьте подается ли питание на датчик. Для этого отсоедините фишку и замерьте показания напряжения на подходящих к датчику проводах. Для этого выставьте переключатель на приборе в положение «20В» и замерьте показания (норма 4.5-5.5В). Если напряжение отсутствует, то ищем обрыв в цепи или другую причину.

Проверяем наличие сигнального напряжения, поступающего от датчика к ЭБУ при полностью закрытой и открытой заслонке. Для этого «-» мультиметра ставим на массу (блок двигателя или АКБ), а «+» подсоединяем к третьему сигнальному контакту. При закрытой заслонки (отжата педаль газа) напряжение не должно превышать 0.6-0.7В. При полностью открытой (акселератор полностью выжат) – не менее 4В.

1. Дальше проверяем на наличие скачкообразного напряжения при перемещении заслонки между положениями «закрыто» и «полностью открыто». Для этого используйте дополнительный провод, который вставьте в Pin провода, идущего к ЭБУ, а второй конец подключите к плюсу прибора. Контактор оденьте обратно на датчик. Постепенно нажимайте педаль газа или тяните за тросик и следите за показаниями прибора. Напряжение должно увеличиваться и уменьшаться плавно. Если происходят скачки U, это значит, что резисторные дорожки в некоторых местах износились и ДПДЗ подлежит замене.

Проверить датчик можно и путем замера его сопротивления. Для этого так же применяется мультиметр переключенный в соответствующий режим. Снимаются показания между минусовым и сигнальным контактами. Для удобства работ изделие можно снять.

Нормативные показания вазовских моделей:

1. Заслонка закрыта – 1.5 кОм.
2. Открыта – 7.5 кОм.

К примеру, у Нива Шевроле нормативные показания другие:

1. Заслонка закрыта – 2.4 кОм.
2. Открыта – 8.2 кОм.

Поэтому данные по напряжению и сопротивлению смотрите в руководстве по эксплуатации и ремонту для своей модели авто.

Процесс изменения сопротивления также должен происходит плавно без скачков. Для этого проворачивается крепление датчика.

Также читайте про признаки неисправности ДМРВ.

Проверка диагностическим прибором

Слова «диагностический прибор» звучат громко, но на самом деле достаточным будет приобрести автосканер ELM327 или Scan Tool Pro работающий на том же чипе и установить на смартфон (Android) или iPhone (iOS) специальный софт, к примеру, OpenDiag.

Также можно провести полную диагностику автомобиля через ноутбук. Или использовать мультисистемный сканер АВТОАС-F16 CAN.

Перейдя по ссылкам выше, вы получите исчерпывающую информацию как подключится к диагностическому разъему, какой софт использовать и много другой полезной информации по этой теме.

Но вкратце суть использования сканеров в том, чтобы подключиться к ЭБУ и с помощью специального софта увидеть номера ошибок в нем прописанных.

Подключение возможно по: проводу USB, WI-FI, Bluetooth. Но важно знать, что некоторые ЭБУ, особенно на старых автомобилях, не поддерживают протоколы WI-FI и Bluetooth и подключить к ним сканер ELM327 можно только через USB с переходником USB to MicroUSB Adapter. Соответственно модель сканера нужно приобретать проводную.

Лучше использовать сканеры с 32 – х разрядным чипом, они предоставляют больше возможностей по диагностике автомобиля.

Про возможные ошибки, связанные с ДПДЗ и электрической цепью, упоминалось выше, но также в ЭБУ могут быть прописаны и другие ошибки, связанные с нестабильной работой двигателя и электронных систем автомобиля. Некоторые из них можно сбросить, к примеру, «перегрев мотора».

Преимущество использования сканера – наблюдение за работой датчика в реальном времени. Для этого поворачивайте заслонку выжимая педаль газа. В программе будут отображаться изменение вольтажа, угла наклона. Резкие скачки напряжения будут указывать на проблему.

Проверка датчика положения дроссельной заслонки в домашних условиях

К примеру, вы сняли датчик и принесли его домой (зимой возится в гараже холодно).

Чтобы его проверить придется раздобыть блок питания на 5В. Отлично подойдет БП от стационарного ПК, но не ошибитесь, там есть разъемы и на 12В. Или обычная зарядка для мобильного.

Порядок проверки (распиновка проводов выше):

1. Переведите мультиметр режим замера постоянного напряжения до 20В.
2. Подключите к «-» проводу датчика «-» от блока питания и минусовой щуп от прибора.
3. К «+» проводу датчика подключаем «+» от блока питания.
4. К сигнальному проводу ДПДЗ подключаем «+» от мультиметра.
5. Вращайте ползунок отверткой или любым другим доступным способом.

Нормативные показания напряжения должны быть такие же, как указаны в разделах выше – от 0.7 до 4В.

Как проверить датчик положения дроссельной заслонки ВАЗ при помощи мультиметра? ДПДЗ тест!

Замена датчика положения дроссельной заслонки на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Датчик положения дроссельной заслонки – он передаёт показания контроллеру (ЭБУ) про то, в каком положении дроссельная заслонка в настоящий момент находится, при нажатии на газ заслонка открывается на больший угол (Соответственно и увеличить подачу топлива нужно) в связи с чем, контроллер это считывает (Ему датчик показания передаёт) и увеличивает подачу топлива в цилиндры, благодаря чему двигатель работает нормально и без перебойно, в отличие от того, если датчик из строя выйдет (Там с работой движка начнутся серьёзные проблемы, одна из них, это то что он ехать толком не будет и вторая, автомобиль дёргаться при разгоне будет).

Примечание! Чтобы заменить датчик положения дросселя(Сокращённо ДПДЗ), запастись: Отвёрткой надо, а так же спец. прибором которым можно сопротивление проверить (Ом) и Вольтаж (Вольт), таким прибором может выступать мульти-метр или Омметр с Вольтметром отдельно, кроме этого ещё провода понадобятся с оголёнными концами (Или чтобы на концах крокодильчики были) и всё по сути, последние приборы и провода нужны лишь для того, чтобы проверить ДПДЗ на исправность, если Вам это не нужно, то можете даже и не покупать ничего такого, а сразу датчик и ещё отвёртку чтобы снять его можно было!

Краткое содержание:

Где находится датчик положения дроссельной заслонки? Его очень легко найти, достаточно просто капот открыть и разыскать дроссельный узел, когда он будет найдет, в боковой части на нём поищите два датчика, один чуть ниже установлен будет, а другой чуть выше и вот тот который выше (Указан красной стрелкой на фото ниже) расположен и будет являться ДПДЗ, но это ещё не всё, под датчиком располагается поролоновое кольцо (см. маленькое фото), оно обязательно должно быть заменено на новое и поэтому когда в автомагазин придёте, его купить не забудьте, если он в комплекте с ДПДЗ у Вас не шёл.

Когда нужно менять датчик положения дроссельной заслонки? В начале поговорим о симптомах, они таковы: Повышается расход топлива у автомобиля, Холостой Ход (ХХ) начинает работать не пойми как (Как правило он повышается или просто плавает и машина работает не устойчиво на нём), а так же могут появится рывки при разгоне, машина при езде глохнуть периодически может и конечно же «СHEСK ЕNGINЕ» возможно загорится у Вас (Но это и не произойти вовсе может).

Признаки неисправности датчика положения дроссельной заслонки

Перед тем как перейти к описанию симптомов поломки ДПДЗ, имеет смысл вкратце остановиться на вопросе, на что влияет датчик положения дроссельной заслонки. Необходимо понимать, что основная функция указанного датчика состоит в определении угла, на который повернута заслонка. От этого зависит угол опережения зажигания, расход топлива, мощность двигателя, динамические характеристики машины. Информация от датчика попадает в электронный блок управления двигателем, и на ее основании компьютер посылает команды о количестве подаваемого топлива, угле опережения зажигания, что способствует образованию оптимальной топливовоздушной смеси.

Соответственно, неисправности датчика положения дроссельной заслонки выражаются в следующих внешних признаках:

• Нестабильные, «плавающие», обороты холостого хода.
• Двигатель глохнет во время переключения передач, либо после перехода с какой-либо передачи на нейтральную скорость.
• Мотор может произвольно заглохнуть при работе на холостом ходу.
• Во время езды имеются «провалы» и рывки, в частности, при разгоне.
• Ощутимо снижается мощность двигателя, падают динамические характеристики автомобиля. Что очень заметно на показателях динамики разгона, проблемах при езде на машине в гору, и/или при ее значительной загрузке или буксировке прицепа.
• На приборной панели активируется (загорается) сигнальная лампа Check Engine. При сканировании ошибок из памяти ЭБУ диагностический прибор показывает ошибку р0120 или другую, связанную с датчиком положения дроссельной заслонки и ее неисправностью.
• В некоторых случаях отмечается повышенный расход топлива автомобилем.

Здесь же стоит отметить, что перечисленные выше признаки могут указывать и на проблемы с другими узлами двигателя, в частности, на неисправность дроссельной заслонки. Однако в процессе выполнения диагностики имеет смысл также проверить и датчик ДПДЗ.

Как заменить датчик положения дроссельной заслонки на ВАЗ 2110-ВАЗ 2112?

Снятие: 1. Сперва просто отожмите фиксатор который колодку проводов удерживает и отсоедините после чего колодку (см. фото 1), вставьте ключ в замок зажигания и поверните его до того момента когда все приборы загорятся, следом включите прибор, а именно функцию Вольтметра и от прибора щуп минус (Он как правило идёт черный) киньте на массу (Массой может выступать кузов или двигатель автомобиля), а щуп плюс подсоедините к выводу А колодки проводов (Все выводы на колодке обозначены, внимательней смотрите) и прибор должен будет выдать показания приблизительно 5 Вольт, но не в коем случае не меньше, если всё так и есть, то с проводкой всё в порядке и виноват скорее всего сам датчик, если же напряжение меньше, то либо контроллер неисправен, либо с проводкой проблемы, после проделанной операции, выключить зажигание не забудьте и когда проводка будет проверена, можете приступать к замене датчика на новый, для чего отверните два винта которые его крепят к корпусу дроссельного узла и после этого снимите датчик, ещё под ним будет расположено поролоновое кольцо которое обязательно подлежит замене.

Примечание! Если соберётесь менять датчик, не забудьте клемму минус скинуть с аккумулятора скинуть, как это сделать читайте в статье: «Замена аккумулятора на Вазовских автомобилях», пункт 1!

Установка: Устанавливается датчик в обратном порядке снятию, при установке его выводы должны быть направлены в сторону моторного щита, чтобы убедиться что датчик будет установлен верно, прислоните его к дроссельному узлу и сделайте так, чтобы отверстия под винты в датчике, совпали с резьбовыми отверстия в корпусе и после чего полностью откройте дроссельную заслонку при помощи сектора (Или педали газа, пусть помощник аккуратно и потихоньку нажмёт на неё до упора), если всё будет нормально, то дроссельная заслонка полностью откроется и можете заворачивать после чего винты крепления датчика до упора.

Дополнительный видео-ролик: Наглядно посмотрите процесс замены ДПДЗ в видео-ролике ниже:

Замена датчиков инжектора РХХ и ДПДЗ на ВАЗ 2110, 2112, 2114, Калине и Гранте, Приоре

Неисправности датчика положения дроссельной заслонки

Причиной дефектов, описанных выше, может быть неисправный ДПДЗ ВАЗ 2110. Этот элемент необходим для того, чтобы сообщать контроллеру о положении заслонки сразу после того, как педаль газа изменяет свое положение. Напряжение на выходе ДПДЗ постоянно меняется – это позволяет выполнять правильную подачку и дозировку топливной смеси.

При неисправности ДПДЗ начинаются сбои, так информация о положении дроссельной заслонки подается неверная. Из-за этого может появиться перерасход горючего или перебои в работе силовой установки. Иногда проблему решает чистку самой поверхности датчика. Но если ДПДЗ поврежден, то здесь поможет только замена. Процесс замены очень прост. Необходимо снять старый датчик и установить на его место новый. Никаких дополнительных работ при этом не требуется.

Чистка дроссельной заслонки

Немного истории

ВАЗ 2110 выпускался с конца 20-го века до середины первого десятилетия 21 века. За период своего существования десятка сумела заиметь огромное количество поклонников и перетерпела большое количество изменений.

Десятое семейство ВАЗ оснащалось изначально 8-ми клапанными карбюраторными двигателями имеющими общие корни от двигателей «восьмерки». Время шло вперед и АвтоВАЗ-у необходимо было развиваться дальше, и в конце 90-х годов на десятку впервые установили инжекторный двигатель, который отличался не только новой системой впрыска, но и количеством клапанов, некоторые новые двигателя получили увеличенное вдвое количество клапанов с 8-ми до 16-ти.

Для работы двигателя с инжекторной системой, необходимо огромное количество различных датчиков отвечающих за работу ДВС и ВАЗ 2110 тому не исключение, в инжекторных двигателях «десятки» установлено много различных датчиков, которые обеспечивают правильную и ровную работу двигателя.

В данной статье речь пойдет о датчиках ВАЗ 2110-12 о их симптомах неисправности и местах установки.

Датчик массового расхода воздуха (ДМРВ)

Является одним из важнейших датчиков. ДМРВ отвечает за формирования топливовоздушной смеси. Он измеряет объем подаваемого воздуха во впускной ресивер и передает показания на электронный блок управления двигателем, который в свою очередь подает нужное количество топлива по соотношению с воздухом. Выход из строя данного датчика влияет на множество различных функций ДВС.

На что влияет работа датчика положения дроссельной заслонки

ДПДЗ (другое название TPS) предназначен для определения угла положения дроссельной заслонки (устанавливается на ее оси) и передачи снятых показаний ЭБУ. Также он отслеживает скорость перемещения заслонки (при резком нажатии на педаль газа) и моменты, когда она находится в крайних положениях.

От этих показаний зависит многое — электронный блок управления, на основании полученных данных, формирует правильный угол опережения зажигания при определенных режимах работы двигателя, подает команды на подачу топлива в нужной дозировке. Все это влияет на формирование оптимальной топливно-воздушной смеси, а соответственно, и на мощностные показатели мотора.

Также, на основе полученных данных ЭБУ корректирует работу электронных систем: ABS, ESP, круиз-контроль, противопробуксовочная и других.

Датчик скорости

Данный датчик предназначен для передачи показаний на ЭБУ двигателя о скорости движения автомобиля. Он участвует в корректировки оборотов ДВС при движении, а именно если автомобиль катится на нейтральной передачи, то можно заметить что обороты немного выше, чем обороты на холостом ходу, когда автомобиль стоит на месте. Так же ДС отвечает за работоспособность спидометра и одометра.

Признаки неисправности:

• Неработающий спидометр или одометр;
• Нет повышенных оборотов при движении на нейтральной передачи;

Что это ДПДЗ в автомобиле ВАЗ-2110

Сокращенно датчик положения дроссельной заслонки принято среди автомобилистов называть ДПДЗ. Эта деталь применяется в нескольких типах двигателей:

1. Бензиновых инжекторного типа.
2. Типа моновпрыск.
3. Дизельных моторах.

ДПДЗ еще знают как потенциометр заслонки дросселя. Это связано с тем, что датчик направлен на выполнение функционирование в качестве переменного резистора. Сам датчик установлен в моторном отсеке – местом фиксации служит дроссельный патрубок. Механизм работы датчика заключается в следующем: в зависимости от того, какое положение и степени открытия имеет заслонка дросселя, изменяется и сопротивление. То есть уровень значения такого сопротивления зависит от нажатия педали газа. Если педаль не нажата, то дроссельная заслонка будет закрытой, а сопротивление – наименьшим. При открытой заслонке наоборот. Соответственно, напряжение на ДПДЗ, которое прямо пропорционально сопротивлению, будет также меняться.

Контролем таких изменений занимается электронная система управления, именно она получает все сигналы от ДПДЗ и подает горючее с помощью топливной системы.

Так, при максимальном показателе напряжения сигнального контакта датчика положения дроссельной заслонки, топливная система автомобиля ВАЗ-2110 подаст наибольшую порцию горючего.

Таким образом, чем точнее показатели с ДПДЗ, тем лучше электронная система ВАЗ-2110 настраивает работу двигателя на правильный режим его работы.

Принцип работы ДПДЗ

Датчики положения дроссельной заслонки делятся на два типа: контактные и бесконтактные. По конструкции они разные, но методы их проверки одинаковые. Привод их может быть механическим или электрическим.

Первые механические (пленочно-резистивные или потенциометры) представляют собой ползунок с размещенными на нем контактами.

Дроссельная заслонка через привод и шестерню с валом меняя свое положение (угол наклона) перемещает по резисторным дорожкам ползунок. По напряжению от 0.7 до 4В (меняется по причине изменения сопротивления резисторных дорожек) ЭБУ понимает, где находится заслонка и корректирует подачу топлива.

Т.е. увеличение углового положения заслонки увеличивает значение напряжения постоянного тока и наоборот.

Когда водитель только включает зажигание ЭБУ получает данные от датчиков температуры о степени прогрева мотора. Исходя из этого дроссельная заслонка выставляется в предпусковое положение под определенным углом.

Сейчас
читают
6 эффективных способов откачки лишнего масла из двигателя

914

Угорание масла в двигателе или как уменьшить «масложор» мотора

8.5k

К примеру, на Лада Приора и Калина, где стоит два ДПДЗ (в автомобилях с электронным модулем дроссельного патрубка), в этот момент выходное сигнальное напряжение должно быть:

1. Первый вывод — в приделах 0,39-0,52В.
2. Второй — 2,78-2,91В.

Для каждой марки авто эти показатели могут отличаться, но если рассматривать вышеуказанные модели, то дальше происходит следующее:

1. Если после включения зажигания в течении 15 с. ничего не происходит (не выжимается педаль газа, не заводится мотор) ЭБУ отключает электропривод дросселя, а заслонка опускается до 7 %.
2. Через 30 секунд после включения зажигания и бездействия водителя ЭБУ закрывает заслонку полностью с дальнейшем возвращением ее в предпусковое положение.

При этом сигнальное выходное напряжение равно:

1. В первом случае 0,5-0,6В.
2. Во втором — 2,7-2,8В.

В случае обрыва в цепи датчиков дроссельной заслонки ЭБУ отключает привод дросселя и записывает в память код ошибки.

Также на автомобилях с двумя ДПДЗ, как в случае с Лада Приора и Калина, их суммарное сигнальное выходное напряжение не должно превышать 3.2-3.4В.

Принцип работы бесконтактных (магниторезистивных ДПДЗ) основан на магнитно-резистивном эффекте – выходят из строя редко, по причине отсутствия трущихся друг о друга контактов. По этой причине они надежней и служат дольше, хотя и дороже контактных.

Распространенные причины неисправности – короткое замыкание в электрических цепях, обрыв проводки.

Связь заслонки дросселя с другими автомобильными системами ВАЗ-2110

Дроссельная заслонка автомобиля ВАЗ-2110 является составляющей впускной системы двигателя и напрямую связана с большим числом других систем транспортного средства. К ним относятся следующие системы:

• курсовой устойчивости;
• антиблокировки;
• антипробуксовки;
• противозаносной;
• круиз-контроля.

К тому же имеют место те системы, что управляются электроникой коробки передач. Ведь именно эта заслонка дросселя регулирует поступление воздуха в систему автомобиля и отвечает за качественный состав топливно-воздушной смеси.

Конструкция ДПДЗ

Датчик положения заслонки дросселя может быть двух видов:

• пленочным;
• магнитным или бесконтактным.

По своей конструкции он напоминает воздушный клапан – в открытом положении давление соответствует атмосферному, в закрытом – падает до состояния вакуума. В ДПДЗ входят резисторы постоянного и переменного тока (сопротивление каждого по 8 Ом). Процесс открывания и закрывания заслонки отслеживается контроллером, с последующей регулировкой подачи топлива.

Если возникает хотя бы один симптом неполадок в системе функционирования этого датчика, то в двигатель топливо может быть подано либо в избытке, либо в дефиците. Такие сбои в работе двигателя отражаются на самом двигателе автомобиля ВАЗ-2110 и на его коробке переключения передач.

Характерные симптомы неисправного состояния ДПДЗ

Благодаря правильному функционированию датчика положения дроссельной заслонки, топливная система двигателя автомобиля ВАЗ-2110 работает со сглаживающим эффектом. То есть транспортное средство двигается плавно, а педаль газа хорошо отзывается на нажатие. Поэтому неисправность ДПДЗ можно заметить практически сразу по следующим признакам:

1. Плохой запуск двигателя.
2. Заметное увеличение расхода топлива.
3. Движения автомобиля прерывистые.
4. Заметны холостые обороты двигателя в запущенном состоянии.
5. Загорается сигнал на приборной панели Check e
6. Машина плохо разгоняется из-за задержек в ускорении.
7. Слышны хлопки во впускном коллекторе.

Конечно же, эти признаки неисправного состояния датчика могут наблюдаться не все сразу. Но даже если вы заметили только один из названных признаков, стоит провести компьютерную диагностику транспортного средства в сервисном центре.

Точная диагностика состояния элемента

Когда ДПДЗ начинает функционировать некорректно или выходит из строя окончательно, нарушается процесс подачи горючего при резком ускорении авто.

Поэтому первый признак поломки датчика — рывки и провалы при попытке динамичного разгона.

Вторичные симптомы выглядят так:

• при движении накатом со спуска и включенной передаче двигатель может заглохнуть и снова запуститься, отчего возникают рывки;
• мотор может заглохнуть как при резком нажатии на педаль газа, так и при ее отпускании;
• возрастает расход топлива.

Перечисленные признаки имеют общий характер. Поэтому нужна более точная проверка, чтобы удостовериться в неисправности ДПДЗ либо, наоборот, исключить его из списка деталей, виновных в изменении поведения машины.

Точная проверка состояния элемента производится специальным прибором — мультиметром, оснащенным контактами в виде игл. Прежде всего, следует убедиться, что на приборной панели не светится табло «Check Engine», что говорит о поломке в другом месте, а датчик заслонки ни при чем. Дальнейший порядок действий следующий:

1. Переключить мультиметр в режим измерения сопротивления и при выключенном зажигании обнаружить минусовый провод.
2. Включить зажигание, переставить переключатель в режим измерения напряжения и проверить его на выходе из датчика. Величина не должна превышать 0,7 В.
3. Вручную плавно откройте заслонку. Напряжение должно так же плавно увеличиться и при полном открытии остаться на уровне не менее 4 В.
4. Отключите зажигание и подсоедините контакты к входному и выходному проводу, замер выполняйте в режиме омметра. Плавно поверните заслонку и убедитесь, что сопротивление цепи снижается без рывков.

Если показатели напряжения не соответствуют либо отсутствуют вообще, то главная причина кроется в неисправном ДПДЗ. Когда напряжение и сопротивление резистора «скачет» при повороте оси заслонки, это говорит об износе резистивного покрытия. Оба дефекта однозначно ведут к замене детали, отремонтировать ее невозможно.

Проблемы с датчиком положения дроссельной заслонки (ДПДЗ)

Проверяем работу датчика положения дроссельной задвижки

Чтобы самостоятельно проверить ДПДЗ, не обязательно вызывать автоэлектрика для консультации. Для этого нужен мультиметр или вольтметр. Далее специалисты предлагают пошаговую инструкцию проверки датчика.

Первый шаг – необходимо повернуть ключ в замке зажигания, снять показатели напряжения между контактом ползунка датчика и «минусом». В нормальном состоянии показатель будет до 0,7 В.

Второй шаг – нужно повернуть пластиковый сектор и открыть заслонку, после чего снова сделать замеры. В нормальном состоянии датчика прибор покажет результат от 4 В.

Третий шаг – следует полностью включить зажигание (в результате этого разъем вытянется), измерить сопротивление между ползунком и любым выводом. При вращении сектора необходимо следить за прибором измерения:

• при плавном движении стрелки мультиметра или вольтметра датчик исправен;
• при резких скачках стрелки прибора ДППЗ неисправен.

После определения неисправности датчика его можно отрегулировать либо заменить. Как поступить правильно, вам подскажут в сервисном центре по ремонту автомобилей марки ВАЗ-2110.
