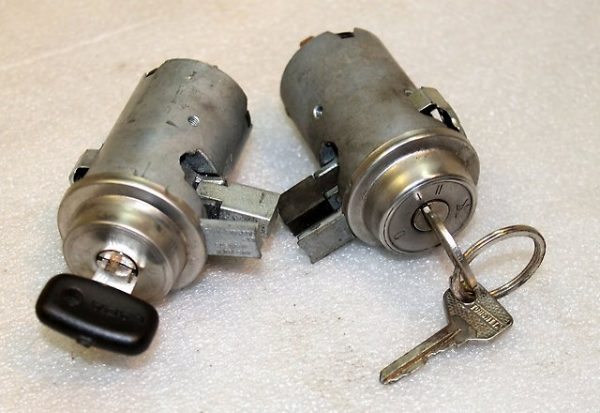

Замок зажигания ВАЗ 2101

Далеко не каждый водитель, поворачивая ключ зажигания в замке, представляет себе, каким образом этот самый замок запускает двигатель. У большинства владельцев машин это привычное действие, совершаемое по несколько раз на день, не вызывает ни вопросов, ни ассоциаций. Но когда замок вдруг отказывается работать в штатном режиме, наступает момент отчаяния.

Но не все так печально, особенно, если мы имеем дело с «копейкой», где абсолютно все узлы и механизмы настолько просты, что отремонтировать любой из них под силу даже новичку.

Предназначение замка зажигания ВАЗ 2101

Замок зажигания предназначен не только для запуска двигателя. На самом деле он выполняет сразу несколько функций:

• подает напряжение в бортовую сеть автомобиля, замыкая цепи системы зажигания, освещения, звуковой сигнализации, дополнительных устройств и приборов;
• по команде водителя включает стартер для запуска силовой установки и выключает его;
• отключает питание бортовой цепи, сохраняя заряд аккумуляторной батареи;
• защищает автомобиль от угона путем фиксации рулевого вала.

Расположение замка зажигания ВАЗ 2101

В «копейках», как и во всех других моделях «Жигулей», замок зажигания находится слева от рулевой колонки. Он закреплен прямо на ней при помощи двух фиксирующих болтов. Весь механизм устройства, кроме верхней части, в которой находится замочная скважина, скрыт от наших с вами глаз пластиковым кожухом.

Значение меток

На видимой части корпуса замка зажигания в определенном порядке нанесены специальные метки, позволяющие неопытным водителям ориентироваться в режиме включения замка, когда ключ находится в скважине:

• «0» – метка, указывающая на то, что все системы, устройства и приборы, включающиеся при помощи замка, выключены (к таковым не относятся прикуриватель, плафон освещения салона, стоп-сигнал, в некоторых случаях магнитола);
• «I» – метка, информирующая о том, что бортовая сеть автомобиля запитана от аккумуляторной батареи. В этом положении ключ фиксируется самостоятельно, а электричество подается в систему зажигания, на электродвигатели отопителя и омывателя ветрового стекла, контрольно-измерительные приборы, лампы фар и световой сигнализации;
• «II» – метка запуска двигателя. Она указывает на то, что на пусковое устройство подано напряжение. Ключ в таком положении не фиксируется. Если его отпустить, он вернется в положение «I». Это сделано для того, чтобы не подвергать стартер лишним нагрузкам;
• «III» – стояночная метка. Если в этом положении вынуть ключ из замка зажигания, рулевая колонка заблокируется фиксатором. Разблокировать ее можно лишь вставив ключ обратно и перевести его в положение «0» или «I».

Важно отметить, что не все метки расположены одна за другой: первые три из них идут по часовой стрелке, а «III» находится перед «0».

Распиновка выводов замка зажигания ВАЗ 2101

Замок зажигания «копейки» имеет пять контактов и, соответственно, пять выводов, которые отвечают за подачу напряжения на нужный узел. Все они для удобства пронумерованы. Каждому выводу соответствует провод определенного цвета:

• «50» – вывод, отвечающий за подачу тока на стартер (красный или пурпурный провод);
• «15» – вывод, через который подается напряжение в систему зажигания, на электрические двигатели отопителя, омывателя, приборную панель (двойной провод голубого цвета с черной полосой);
• «30» и «30/1» – постоянный «плюс» (провода розового и коричневого цвета соответственно);
• «INT» – наружное освещение и световая сигнализация (двойной черный провод).

Конструкция замка зажигания ВАЗ 2101

Замок зажигания «копейки» состоит из трех частей:

• собственно замка (личинки);
• механизма фиксации рулевой рейки;
• группы контактов.

Личинка

Личинка замка (цилиндр) – это механизм, идентифицирующий ключ зажигания. Ее конструкция примерно такая же, как и у обычных дверных замков, только немного проще. Когда мы вставляем «родной» ключ в скважину, его зубья устанавливают пины замка в такое положение, при котором он свободно поворачивается вместе с цилиндром. Если вставить другой ключ, пины не станут на свои места, и личинка останется неподвижной.

Механизм фиксации рулевой рейки

Противоугонным механизмом такого рода оснащены замки зажигания практически всех автомобилей. Принцип его работы довольно простой. Когда мы вынимаем ключ из замка, цилиндр которого находится в соответствующем положении, из цилиндра под действием пружины выдвигается запорный стержень, выполненный из стали. Он входит в специально предусмотренное углубление в рулевом вале, фиксируя его. Если чужой человек каким-то образом даже и запустит двигатель автомобиля, он вряд ли сможет на нем далеко уехать.

Контактная группа

Группа контактов — это своего рода электрический выключатель. С ее помощью, поворачивая ключ в замке зажигания, мы просто замыкаем нужные нам электрические цепи. В основе конструкции группы находятся колодка с контактами и выводами для подсоединения соответствующих проводов, а также контактный диск с контактом, запитанным от положительной клеммы аккумуляторной батареи. При повороте личинки вращается и диск, замыкая или размыкая определенную цепь.

Замок зажигания 2114 и процедура его замены своими руками

В каких случаях требуется замена?

Существует несколько ситуаций, когда необходима замена ЗЗ:

• неисправность самого узла;
• потеря ключей;
• механическое повреждение ЗЗ во время угона;
• неисправность контактной группы.

Схема устройства ЗЗ

Неисправность узла можно определить при запуске двигателя. Когда не крутится стартер, отсутствуют щелки втягивающего реле, не работает электрооборудование. Поломки могут быть механическими и электрическими.

Как определить неисправность?

Визуальный способ заключается в проверке поведения машины при различных положениях ключа. Сначала ключ устанавливается в правом положение – «зажигание». Если узел исправен, то работает все электрооборудование. При каких-либо неполадках с ЗЗ не работает либо все электрооборудование, либо его часть.

Поворот ключа в замке

Во втором положении ключа должен запускаться стартер. Если он не крутится, под капотом не слышно щелчка втягивающего реле, то возможно, что неисправен либо ЗЗ, либо стартер. Более конкретную информацию можно получить с помощью диагностики. Она выполняется мультиметром, установленным в режим омметра. Для проведения диагностики нужно демонтировать кожух рулевой колонки.

Далее необходимо выполнить следующие действия:

1. Отключить питание от ЗЗ.
2. Далее найти контакты 4 и 7, идущие от узла. Они соответствуют контактам «30» и «15», и присоединить к ним клеммы мультиметра.
3. Затем ключ в ЗЗ поворачивается в первое положение. При исправном узле сопротивление должно быть нулевым.
4. Потом проверяется работа узла при повороте ключа в положение II. Аналогично, мультиметр должен показывать нулевое сопротивление, если ЗЗ исправен.

Убедившись в неисправности ЗЗ, его необходимо заменить (автор видео — Регион 4253).

Подготовка

В первую очередь следует подготовиться к процедуре замены, приготовив схему электросети и необходимые материалы и инструменты:

• новый узел;
• 4 винта крепления узла;
• зубило;
• набор ключей;
• крестовую отвертку;
• молоток;
• пассатижи.

ЗЗ на ВАЗовский автомобиль

Для удобства работы следует снять кожух с рулевой колонки, переключатели.

Демонтаж кожуха выполняется пошагово:

1. В первую очередь обесточивается авто путем отключения от АКБ отрицательной клеммы.
2. Крестообразной отверткой вывинчивается винты крепления кожуха.
3. Затем выкручивается саморез, с помощью которого крепится корпус.
4. Теперь нужно извлечь саморезы, удерживающие нижнюю часть корпуса на рулевой колонке.
5. На следующем этапе вниз опускается рычаг, с помощью которого фиксируется рулевая колонка по углу, и руль.
6. Далее демонтируется нижний кожух.
7. После отсоединения колодки питания, можно демонтировать верхнюю часть кожуха.
8. Для удаления подрулевых переключателей следует нажать на фиксирующие элементы и извлечь элементы со штатных мест.
9. Переключатели также следует отсоединить от колодки питания.

Демонтаж неисправного устройства

Открыв доступ к ЗЗ, можно его демонтировать. Сложность демонтажа состоит в том, что на 4 болтах, благодаря которым на ВАЗ 2114 замок зажигания крепится к рулевой колонке, нет головок. Отсутствие головок не дает преступникам угнать автомобиль без ключа.

Демонтаж молотком и зубилом

Демонтаж ЗЗ осуществляется следующим образом:

• нужно ослабить болты можно с помощью молотка и зубила;
• далее ослабленные болты вынимаются пассатижами;
• затем снимается скоба с рулевой колонки;
• отключается колодка питания;
• теперь можно демонтировать узел .

Схема подключения узла простая. Если он покупается в сборе, то не составляет труда разобраться в схеме, чтобы подключить правильно провода.

Установка нового замка

Процедура установки замка зажигания на ВАЗ состоит из следующих шагов:

• сначала нужно установить ключ в новый узел в положение «I», тогда защелка, благодаря которой осуществляется блокировка руля, спрячется;
• затем монтируется ЗЗ и выполняются действия в последовательности обратной снятию;
• закрутив 4 болта, нужно их немного зажать.

Установив новый узел, необходимо проверить блокировку руля. Для этого следует извлечь ключ из ЗЗ и повернуть рулевое колесо на небольшой угол. Если руль не блокируется, необходимо правильно установить узел: защелка должна попадать в паз, который находится на рулевой колонке. Если функция блокирования работает, остается до упора закрутить все отрывные болты. Закручивать их нужно до тех пор, пока не будут сломаны головки.

Извините, в настоящее время нет доступных опросов.

Замена контактной группы и личинки (сердцевины) замка зажигания ВАЗ 2101, Ignition lock repair

Установка Привода Центрального Замка на ВАЗ 2107 Своими Руками

Замена замка зажигания ВАЗ 2107 и 2106, 2101, 2103, 2104 и 2105

Неисправности замка зажигания ВАЗ 2101 и их признаки

Замок зажигания может выходить из строя по причине поломки одной из составляющих частей его конструкции. К таким неисправностям можно отнести:

• поломку личинки (износ пинов, ослабление их пружин, износ посадочных гнезд пинов);
• износ, механическое повреждение запорного стержня или его пружины;
• окисление, пригорание, износ или механическое повреждение контактов, контактных выводов.

Поломка личинки

Признаком того, что сломалась именно личинка, является отсутствие возможности вставить ключ в скважину замка зажигания, или же провернуть его в нужное положение. Иногда цилиндр выходит из строя при вставленном в него ключе. Тогда, наоборот, возникают сложности с его извлечением. В таких случаях не следует применять силу, пытаясь вернуть замку работоспособность. Так можно сломать ключ, и вместо того, чтобы заменить одну часть устройства, придется менять замок в сборе.

Неисправность запорного стержня

Сам по себе запорный стержень сложно сломать, но, если приложить достаточно силы и дернуть рулевое колесо при зафиксированном вале, он может сломаться. И не факт, что при этом рулевой вал начнет свободно вращаться. Так что если замок сломается при зафиксированном руле, ни в коем случае не нужно пытаться решить вопрос силой. Уж лучше потратить немного времени, разобрать его и починить.

Может случиться и так, что из-за износа стержня или ослабевания его пружины рулевой вал перестанет фиксироваться в положении «III». Такая поломка не носит критического характера, разве что угнать машину станет немного легче.

Неисправность контактной группы

Проблемы с группой контактов встречаются достаточно часто. Обычно, причиной ее неисправности является пригорание, окисление или износ самих контактов, а также их выводов, к которым присоединяются провода. Признаками того, что контактная группа вышла из строя, являются:

• отсутствие признаков работы контрольно-измерительных приборов, ламп освещения, световой сигнализации, двигателей вентилятора отопителя и омывателя ветрового стекла, когда ключ находится в положении «I»;
• отсутствие реакции стартера при перемещении ключа в положение «II»;
• постоянная подача напряжения в бортовую сеть автомобиля независимо от положения ключа (зажигание не выключается).

Справиться с подобными неисправностями можно двумя способами: ремонтом группы контактов, или ее заменой. В том случае, если контакты просто окислились или немного подгорели, их можно зачистить, после чего замок снова заработает в штатном режиме. Если же они выгорели капитально, или износились так, что не могут выполнять своих функций, контактную группу нужно заменить.

Признаки неисправности

Заклинило руль и замок зажигания что делать

Основные симптомы повреждения ЗЗ чаще всего очевидны:

1. Не поворачивается ключ замка зажигания «Калины». Не следует думать, что он может заклинить только в положении «0». Иногда наоборот, автомобиль невозможно заглушить, потому, что ключ не возвращается в нейтральное положение.
2. Не работает ряд приборов, в том числе, не горят контрольные лампы на панели.
3. Не крутит стартер.
4. Появляются постоянные перебои при движении, с пропаданием показаний контрольных приборов.
5. Лампы панели приборов загораются после нескольких оборотов поворотов ключа в одну и другую сторону.

Как и в случае с любой неисправностью, некоторые симптомы не обязательно безоговорочно указывают на замок. Поэтому прежде чем разбирать его, нужно исключить все другие варианты. Это часто можно сделать по косвенным признакам. К примеру, если не вращается стартер, но при повороте ключа в положение «2», щелкает реле, значит замок исправен.

Ремонт замка зажигания ВАЗ 2101

В любом случае, чтобы понять точную причину поломки замка зажигания, а также определиться с тем, стоит ли его ремонтировать, или сразу заменить, устройство необходимо демонтировать и разобрать. Об этом мы и поговорим дальше.

Снятие замка зажигания ВАЗ 2101

Чтобы демонтировать замок, нам понадобятся такие инструменты:

• гаечный ключ на 10;
• отвертка с крестовидным лезвием (лучше короткая);
• небольшая шлицевая отвертка;
• кусачки или ножницы;
• шило.

Порядок работ следующий:

1. Ставим машину на ровной площадке, включаем передачу.
2. При помощи ключа на 10 откручиваем и отсоединяем клемму «-» от аккумуляторной батареи.
3. Переходим в салон. Используя отвертку с крестовидной битой, отворачиваем четыре винта крепления двух половин кожуха рулевой колонки.
4. Этим же инструментом откручиваем саморез фиксации кожуха к подрулевому выключателю
5. Извлекаем из посадочного места кнопку выключателя световой аварийной сигнализации.

Разборка замка

Для разборки замка зажигания понадобится только тонкая шлицевая отвертка. Порядок разборки следующий:

1. Используя отвертку, поддеваем стопорное кольцо, расположенное в проточке корпуса устройства.
2. Снимаем кольцо.

О том, как снять личинку, мы поговорим чуть позже.

Когда целесообразен ремонт

После разборки замка стоит внимательно осмотреть и кважину, и запорный механизм, и контакты. В зависимости от признаков неисправности устройства, особое внимание следует уделить именно тому узлу, к которому она относится. Если ключ в замке зажигания не проворачивался по причине поломки личинки, отремонтировать ее вряд ли вам удастся. Но ее можно заменить. Благо, они есть в продаже и стоят недорого.

Если причина неисправности замка в износе или окислении контактов, можно попытаться их восстановить при помощи специальных антикоррозийных средств типа WD-40 и сухой грубой тряпки. Для этих целей нежелательно использовать абразивы, так как глубокие царапины на поверхностях контактов спровоцируют их дальнейшее подгорание. В случае критического повреждения контактов можно купить саму контактную группу.

Но, если поломался запорный стержень, придется покупать замок в сборе, так как один корпус не продается. Замена замка производится в обратном порядке, приведенном в инструкции по его снятию.

Таблица: примерные цена за замок зажигания, личинку и контактную группу для ВАЗ 21201

Наименование детали	Каталожный номер	Примерная цена, руб.
Замок зажигания в сборе	2101–3704000	500–700
Личинка замка зажигания	2101–6100045	50–100
Контактная группа	2101–3704100	100–180

Замена контактной группы

Чтобы заменить группу контактов замка зажигания ВАЗ 2101 никаких инструментов не нужно. Достаточно вставить ее в корпус разобранного устройства, сопоставив размеры вырезов на корпусе и выступов на контактной части. После этого необходимо закрепить ее стопорным кольцом, установив его в проточку.

Замена личинки

А вот с личинкой придется немного повозиться. Из инструментов здесь пригодятся:

• электродрель со сверлом диаметром 0,8–1 мм;
• штифт такого же диаметра длиной 8–10 мм;
• шило;
• тонкая шлицевая отвертка;
• жидкость типа WD-40;
• небольшой молоток.

Порядок работ такой:

Шлицевой отверткой поддеваем накладку личинки снизу и снимаем ее.

Видео: замена группы контактов и цилиндра замка зажигания ВАЗ 2101

Диагностика и проверка катушки зажигания Ваз 2106

Как проверить катушку зажигания автомобиля ВАЗ-2106 в домашних условиях? Лучший способ – воспользоваться мультиметром или омметром. Тестирование обмоток с помощью данного оборудования осуществляется таким образом:

• чтобы убедиться в исправности первичной обмотки, подключаем омметр к боковым ее выводам и смотрим на показатели сопротивление. Для полностью рабочей катушки зажигания оно должно составить не менее 3-4 Ом. В противном случае устройство потребуется ремонтировать или заменять;
• для проверки вторичной обмотки один из выходов омметра присоединяется к тому же боковому, а второй – к центральному выводу на самом импульсном трансформаторе. Нормальный показатель находится где-то в пределах 7,5-9,2 Ом. Чтобы получить точные данные, лучше воспользоваться руководством по эксплуатации вашего автомобиля. При наличии каких-либо отклонений катушка зажигания подлежит однозначной замене.

Перед выполнением описанных выше проверок необходимо отключить от аккумулятора минусовую клемму. Это поможет исключить риск короткого замыкания

Диагностика и проверка катушки зажигания Ваз 2106

Проверка наличия искры

Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.

Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя

На фото представлена проверка искры свечи на Ваз 2106

Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.

Проверка вторичной обмотки

Вторичная обмотка катушки проверяется практически таким же образом, только один из проводов омметра нужно подсоединить к боковому выводу, а второй — к центральному на катушке. Ниже все продемонстрировано на деле:

Здесь данные сопротивления уже совсем другие и при нормальной работе они должны быть в районе 7,4-9,2 кОм. Судя по показаниям прибора, мой случай показывает и подтверждает повторно, что с катушкой все нормально.

На фото представлена проверка вторичной обмотки катушки зажигания Ваз 2106

Чтобы не было недоразумений, хочу предупредить, что приведенные в этой статье цифры в большей степени относятся к катушкам зажигания ВАЗ 2106 типа Б117-А, хотя на многих моделях параметры идентичны. Но все же для своей модификации лучше посмотреть данные в специализированных источниках.

Если в результате проведенной проверки выяснилось, что элемент неисправен, то необходимо произвести его замену на новый.

Проверка трамблера

Если катушка исправна, но двигатель не заводится, проблему нужно искать в трамблере, для этого нужно снять его верхнюю крышку, отстегнув 2 защелки. Внутреннюю часть крышки нужно внимательно осмотреть, все контакты и уголек должны быть целыми. С трамблера нужно вытащить бегунок и тоже осмотреть его изнутри, бывает, что он трескается и искра бьет на массу.

Фото: Проверка трамблера Ваз 2106

Далее нужно внимательно осмотреть контакты прерывателя и при необходимости почистить их тонкой наждачной бумагой. Еще нужно осмотреть конденсатор, который обычно прикручен к трамблеру, без него искры тоже не будет. Чтобы проверить конденсатор, на него нужно подать питание с аккумулятора, а затем подключить лампочку или закоротить контакты металлическим предметом. Если лампочка не моргнет и не будет искры при замыкании, конденсатор не исправен. Его можно заменить любым другим, только не полярным.

В заключении хочется отметить тот факт, что никогда не следует проверять искру на зазор от провода до двигателя, при этом катушка зажигания быстро выходит из строя и ВАЗ 2106 уже не выйдет завести без ее замены. Все это происходит потому, что катушку пробивает изнутри, а все из-за сильно большого зазора на пробой.

Установка кнопки «Старт»

Некоторые владельцы «копеек» тюнингуют систему зажигания своих машин путем установки кнопки «Старт» вместо штатного замка зажигания. Но что дает такой тюнинг?

Суть подобных переделок заключается в том, чтобы упростить процесс запуска двигателя. С кнопкой вместо замка у водителя не возникает необходимости тыкать ключом в замок, стараясь попасть в личинку, особенно без привычки и без освещения. Кроме этого не нужно носить с собой ключ зажигания и переживать, что он потеряется. Но и это не главное. Главное — это возможность самому насладиться процессом запуска мотора одним нажатием на кнопку, а еще и удивить этим пассажира.

В автомобильных магазинах можно приобрести комплект для запуска силового агрегата с кнопки примерно за 1500–2000 рублей.

Но можно и не тратиться, а собрать аналог самому. Для этого потребуется лишь тумблер на два положения и кнопка (не утапливаемая), которая подойдет по размеру корпуса замка зажигания. Самая простая схема подключения представлена на рисунке.

Таким образом, включив тумблер, мы подаем напряжение на все приборы и в систему зажигания. Нажав кнопку, мы запускам стартер. Тумблер и саму кнопку, в принципе, можно разместить где угодно, лишь бы было удобно.

Как видите, ничего сложного ни в конструкции замка зажигания ВАЗ 2101, ни в его ремонте нет. В случае поломки вы без труда сможете починить его или заменить.

Источник



Снятие и установка

Демонтировать данный элемент с авто достаточно просто и для этого понадобиться только крестовая отвертка и тонкая плоская отвертка или шило. Перед началом работ обязательно отсоединить «минусовую» клемму с АКБ.

Чтобы добраться до крепления данного элемента вначале понадобится выкрутить болты крепления нижней облицовочной панели рулевой колонки, после чего ее снять.

После нужно выкрутить два болта крепления замка, которыми он удерживается в своем посадочном месте. В этом же посадочном месте имеется небольшое технологическое отверстие. Вставив в это отверстие тонкую отвертку, нужно нажать на фиксатор, удерживающий замок, после чего вытолкнуть его с посадочного места.

Только после этого уже отсоединить все провода. На некоторых моделях проводка, идущая к замку собрана в фишку, которая надевается на контакты замка. Такая фишка значительно облегчит установку нового элемента, поскольку на такой замок зажигания ВАЗ-2101 схема подключения не требуется.

Отверните два винта крепления выключателя зажигания (вид снизу).	Вставьте ключ в выключатель зажигания, поверните его в положение «0» (выключив противоугонное устройство), нажмите отверткой на фиксатор через отверстие в кронштейне и…
…выньте выключатель из кронштейна и ключ из выключателя.	Промаркируйте (или запомните порядок подключения) провода и выводы выключателя зажигания. Отсоедините провода от выключателя.

Но есть и версии авто, в которых проводка напрямую подключена к контактам, и при установке нового элемента с таким типом подключения проводки на ВАЗ-2101 схема замка зажигания потребуется.

Если замок меняется в сборе, то можно подключать к новому проводку, устанавливать его на место, закреплять и прикрывать декоративной панелью.

Если же меняется только контактная группа, то снятый замок разбирается. Фиксируется контактная группа при помощи стопорного кольца, которое нужно поддеть шилом или отверткой и извлечь. После этого можно вынуть группу. На ее место устанавливается новая, и фиксируется тем же стопорным кольцом. После этого все ставиться на место и производится подключение замка зажигания ВАЗ-2101.

Распиновка замка зажигания ВАЗ

Замок зажигания в автомобилях семейства ВАЗ время от времени выходит из строя по причине ослабления контактных стоек или подгорания контактов внутри него. Бывает и выработкой кулачков пластмассового валика. Можно разобрать замок и почистить его, но лучше просто поменять на новый, учитывая что стоит он копейки, по сравнению с импортными замками.

Но если соединение проводов вместе не привело к срабатыванию стартера (или он включился не с первого раза) — проверяйте втягивающее реле на стартере. На нем тоже могут подгореть контактные пятаки, что будет препятствовать нормальному замыканию цепи. Как вариант, можно отверткой замкнуть два больших вывода на втягивающем реле (перед этим авто ставим на нейтраль и задействуем ручник). При замыкании стартер должен начать бодро крутить. Если это произошло — снимайте и меняйте втягивающее реле. Если же стартер при замыкании крутит «вяло», придется его снимать и проверять состояние щеток.

Все операции выполняются своими руками, без помощи специалистов автосервиса. Тем более, что цена на замок зажигания на ВАЗ2106 составляет до 100 рублей. Для замены вам потребуется знать распиновку идущих от него проводов, для чего редакция сайта 2 Схемы.ру подготовила большой справочный материал.

Замок зажигания предназначен не только для запуска двигателя — он выполняет сразу несколько функций:

1. подает напряжение в бортовую сеть автомобиля, замыкая цепи системы зажигания, освещения, звуковой сигнализации, дополнительных устройств и приборов;
2. по команде водителя включает стартер для запуска силовой установки и выключает его;
3. отключает питание бортовой цепи, сохраняя заряд аккумуляторной батареи;
4. защищает автомобиль от угона путем фиксации рулевого вала.

Схема системы зажигания автомобилей ВАЗ 2101, 2102, 2103, 2106, 2121

На автомобилях ВАЗ 2101, 2102, 2103, 2106, 2121 применяется контактная (батарейная) система зажигания. Контактная — так как работа всей системы зависит от размыкания контактов ее прерывателя. Она проста, имеет минимум элементов, довольно неприхотлива (при периодическом обслуживании). Ниже приведена ее схема.

схема контактной системы зажигания автомобилей ВАЗ 2101, 2102, 2103, 2106, 2121 Элементы контактной системы зажигания
1. Генератор

Выдает электрический ток определенного напряжения в систему зажигания при работе двигателя.

2. Аккумуляторная батарея

Снабжает генератор электрическим током, обеспечивает пуск двигателя.

3. Четырехштекерная соединительная колодка (для ВАЗ 2103, 2106, 2121)

Устанавливается в разрыв провода от АКБ к генератору.

4. Катушка зажигания

Катушка зажигания Б117-А неразборная, расположена в переднем левом углу подкапотного пространства. Генерирует ток высокого напряжения из тока низкого напряжения. Имеет две обмотки — высокого и низкого напряжения.

5. Прерыватель — распределитель зажигания (трамблер)

Прерыватель распределитель Р-125В или 30.3706. Прерыватель механически размыкает цепь тока низкого напряжения (12 В), что служит сигналом для катушки зажигания генерировать ток высокого напряжения.

Распределитель — «бегунок» поочередно распределяет ток высокого напряжения по высоковольтным проводам идущим к свечам зажигания в соответствии с порядком работы двигателя.

6. Замок зажигания

Замыкает электрическую цепь системы зажигания, тем самым давая току низкого напряжения попасть с генератора на катушку.

7. Высоковольтные провода (бронепровода)

Передают электрический ток высокого напряжения от распределителя к свечам зажигания.

8. Свечи зажигания

Выдают электрическую искру в момент наступления такта сжатия в определенном цилиндре двигателя.

Примечания и дополнения

— На автомобилях ВАЗ 2105, 2107 также имеется контактная система зажигания. Принцип действия у нее такой же, но схема соединений несколько иная. Самостоятельно ее можно поменять на бесконтактную, заменив штатные элементы иными.

Еще статьи по системе зажигания

Распиновка замка зажигания ВАЗ-2101 — ВАЗ-2107

Замок зажигания у этих автомобилей находится слева от рулевой колонки. Он закреплен прямо на ней при помощи двух фиксирующих болтов. Весь механизм устройства, кроме верхней части, в которой находится замочная скважина, скрыт пластиковым кожухом.

На видимой части корпуса замка зажигания в определенном порядке нанесены специальные метки, позволяющие неопытным водителям ориентироваться в режиме включения замка, когда ключ находится в скважине:

• « » – метка, указывающая на то, что все системы, устройства и приборы, включающиеся при помощи замка, выключены (к таковым не относятся прикуриватель, плафон освещения салона, стоп-сигнал, в некоторых случаях магнитола);
• «I» – метка, информирующая о том, что бортовая сеть автомобиля запитана от аккумуляторной батареи. В этом положении ключ фиксируется самостоятельно, а электричество подается в систему зажигания, на электродвигатели отопителя и омывателя ветрового стекла, контрольно-измерительные приборы, лампы фар и световой сигнализации;
• «II» – метка запуска двигателя. Она указывает на то, что на пусковое устройство подано напряжение. Ключ в таком положении не фиксируется. Если его отпустить, он вернется в положение «I». Это сделано для того, чтобы не подвергать стартер лишним нагрузкам;
• «III» – стояночная метка. Если в этом положении вынуть ключ из замка зажигания, рулевая колонка заблокируется фиксатором. Разблокировать ее можно лишь вставив ключ обратно и перевести его в положение «0» или «I».

Замок зажигания имеет пять контактов и, соответственно, пять выводов, которые отвечают за подачу напряжения на нужный узел. Все они для удобства пронумерованы. Каждому выводу соответствует провод определенного цвета:

• «50» – вывод, отвечающий за подачу тока на стартер (красный или пурпурный провод);
• «15» – вывод, через который подается напряжение в систему зажигания, на электрические двигатели отопителя, омывателя, приборную панель (двойной провод голубого цвета с черной полосой);
• «30» и «30/1» – постоянный «плюс» (провода розового и коричневого цвета соответственно);
• «INT» – наружное освещение и световая сигнализация (двойной черный провод).

Схема ВАЗ 2110 инжектор 16 клапанов

Особенности замены замка зажигания в ниве шевроле: как поменять своими руками

1 — блок-фара 35 — выключатель освещения приборов 2 — датчики износа колодок передних тормозов 36 — выключатель зажигания 3 — выключатель света заднего хода 37 — монтажный блок 4 — электродвигатель вентилятора системы охлаждения двигателя 38 — выключатель клапана рециркуляции 5 — звуковой сигнал 39 — контроллер отопителя 6 — моторедуктор блокировки замка правой передней двери 40 — выключатель аварийной сигнализации 7 — реле включения электростеклоподъемников 41 — лампа освещения рычагов управления отопителем 8 — предохранитель на 8 А 42 — лампа освещения вещевого ящика 9 — стартер 43 — выключатель лампы освещения вещевого ящика 10 — аккумуляторная батарея 44 — прикуриватель 11 — генератор 45 — блок индикации бортовой системы контроля 12 — электродвигатель омывателя ветрового стекла 46 — лампа освещения пепельницы 13 — датчик уровня омывающей жидкости 47 — выключатель сигнала торможения 14 — моторедуктор блокировки замка левой передней двери 48 — моторедуктор блокировки замка левой задней двери 15 — переключатель электростеклоподъемника левой передней двери 49 — переключатель электростеклоподъемника левой задней двери 16 — датчик уровня охлаждающей жидкости 50 — моторедуктор электростеклоподъемника левой задней двери 17 — моторедуктор очистителя ветрового стекла 51 — розетка для переносной лампы 18 — клапан рециркуляции 52 — часы 19 — микромоторедуктор привода заслонки отопителя 53 — моторедуктор электростеклоподъемника правой задней двери 20 — электродвигатель отопителя 54 — переключатель электростеклоподъемника правой задней двери 21 — выключатель замка багажника 55 — моторедуктор блокировки замка правой задней двери 22 — переключатель электростеклоподъемника правой передней двери 56 — боковой указатель поворота 23 — моторедуктор электростеклоподъемника правой передней двери 57 — выключатель контрольной лампы стояночного тормоза 24 — блок управления системы блокировки замков дверей 58 — датчик ремня безопасности водителя 25 — дополнительный резистор электродвигателя отопителя 59 — плафон направленного света 26 — датчик уровня тормозной жидкости 60 — плафон освещения салона 27 — моторедуктор электростеклоподъемника левой передней двери 61 — датчик температуры воздуха в салоне 28 — переключатель наружного освещения 62 — выключатель в стойке передней двери 29 — комбинация приборов 63 — выключатель в стойке задней двери 30 — выключатель заднего противотуманного света 64 — наружный задний фонарь 31 — контрольная лампа противотуманного света 65 — внутренний задний фонарь 32 — контрольная лампа обогрева заднего стекла 66 — фонари освещения номерного знака 33 — выключатель обогрева заднего стекла 67 — фонарь освещения багажника 34 — подрулевой переключатель А — колодки для подключения электродвигателя омывателя заднего стекла В — колодки для подключения жгута системы впрыска С — к колодке жгута предупредительного света D — колодка для подключения к бортовому компьютеру Е — к колодке жгута очистителей фар F — колодка для подключения к датчику уровня топлива в модуле электробензонасоса G — к элементу обогрева заднего стекла H — колодка для подключения дополнительного сигнала торможения J — к моторедуктору замка багажника

Полную схему одним файлом смотрите далее (клик для увеличения):

Распиновка замка ВАЗ-2108, ВАЗ-2109, ВАЗ-21099

Цоколёвка по старому типу

Распиновка замка зажигания ВАЗ-2109 с разгрузочным реле:

1. приходит +12В вположении I, II, III (стоянка)
2. приходит +12В вположении I, II, III (стоянка)
3. приходит +12В вположении III (стоянка)
4. положение I,уходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
5. положение I, уходит +12В на стартер (контакт 50);
6. положение I, уходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
7. приходит +12В от АКБ (контакт 30);
8. приходит +12В постоянно.

Цоколёвка по новому типу

Распиновка замка зажигания ВАЗ-2109 нового образца:

1. приходит +12В постоянно
2. приходит +12В постоянно
3. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
4. приходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
5. положение I, уходит +12В на стартер (контакт 50);
6. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
7. приходит +12В от АКБ (контакт 30);
8. приходит +12В постоянно.

Принцип действия

Итак, замок зажигания на ВАЗ-2101 – элемент, расположенный в салоне возле рулевой колонки. Вся конструкция замка спрятана под декоративными накладками колонки, поэтому со стороны водителя замок выглядит, как большая круглая шайба с прорезью в центре. По окружности можно наблюдать метки – 0, I, II и III, каждая из которых имеет свое действие.

Метка «0» — положение, при котором все электроприборы, запитывающиеся от замка, отключены от питания. Следует указать, что часть оборудования (освещение салона, стоп-сигнал, прикуриватель) не зависят от положения ключа в замке, они запитаны от АКБ постоянно. В таком положении ключ может быть извлечен из замка.

Метка «I» — положение замка, при котором электроэнергия подается на бортовую сеть. В таком положении питание получают контрольно-измерительные приборы, светозвуковая сигнализация и фары, система зажигания и еще ряд электроприборов. Данное положение является фиксированным, и переводя ключ в него, удерживать его не обязательно.

Метка «II» — положение, при котором начинает подаваться напряжение на стартер для запуска мотора. Это положение не фиксируемое, то есть водитель переводит ключ в это положение и удерживает его для запуска мотора. После пуска ключ отпускается, и он под действием пружины возвращается в положение «I».

Следует отметить, что положения замка не идут один за другим. Так, для перевода ключа в положения «I» и «II», его нужно вращать по часовой стрелке от «0». А чтобы установить положение «III», ключ проворачивается против часовой стрелки от «0».

Распиновка замка ВАЗ-2110, ВАЗ-2111, ВАЗ-2112

Распиновка замка зажигания ВАЗ-2110:

1. приходит +12В для микрика датчика вставленного ключа;
2. приходит масса при открытой водительской двери;
3. уходит +12В на стартер (контакт 50);
4. уходит +12В после включения зажигания (контакт 15);
5. уходит +12В при вставленном ключе на 5 контакт БСК;
6. приходит +12В для подсветки личинки замка;
7. приходит +12В от АКБ (контакт 30);
8. не используется.

Неисправности

Конструкция замка – достаточно простая и надежная, но сломаться замок вполне может. Неисправностей, которые могут случиться с данным элементом – всего две: механическая и электрическая.

К механической неисправности относится проблема с секретом. Из-за сора, попадающего внутрь секрета и влаги образуется коррозия, которая мешает перемещаться подвижным элементам внутри секрета. В итоге замок начинает заедать при повороте ключа, подклинивать или вовсе перестает вращаться. Устранить данную неисправность можно путем заливки внутрь средства WD-40 или хотя бы тормозной жидкости. Однако восстановить таким путем работоспособность секрета если и удастся, то ненадолго. Сам секрет – не ремонтопригоден, и при такой неисправности в итоге нужна будет замена замка зажигания ВАЗ-2101.

Распиновка замка ВАЗ-2113, ВАЗ-2114, ВАЗ-2115

Распиновка замка зажигания ВАЗ-2113, 2114, 2115:

1. приходит +12В для микрика датчика вставленного ключа;
2. приходит масса при открытой водительской двери;
3. уходит +12В на стартер (контакт 50);
4. уходит +12В после включения зажигания (контакт 15);
5. уходит +12В при вставленном ключе на 5 контакт БСК;
6. приходит +12В для подсветки личинки замка;
7. приходит +12В от АКБ (контакт 30);
8. не используется.

Подключение

Теперь о подключении. Если провода собраны в фишку, то сложностей не будет – устанавливаем правильно фишку на контакты и все.

Если же каждый провод подключается отдельно, то нужно следовать схеме:

• К выводу 50 – красный провод (отвечает за работу стартера);
• К выводу 15 – синий с черной полосой (зажигания, обогрев салона и другие приборы);
• Вывод 30 – розовый провод;
• Вывод 30/1 – коричневый провод;
• INT – черный провод (габариты и фары);

Если что-то не работает, нужно снять замок и еще раз проверить правильность подсоединения проводки, поскольку только от этого зависит срабатывание приборов при повороте ключа.

Строение замка зажигания авто

1. Запорный стержень
2. Корпус
3. Валик
4. Контактный диск
5. Контактная втулка
6. Колодка
7. Выступ контактной части.

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания. В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

Как ремонтировать автомобиль

Как правильно подключить высоковольтные провода с подробной схемой подключения

Причины замены замка зажигания на автомобиле ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114 :

· Поломался секрет замка зажигания (заклинивает ключ замка зажигания при повороте, ключ проворачивается с трудом или не проворачивается вообще). В этом случае некоторые мастера советуют взбрызнуть WD-40 , но, как правило, это не дает особого результата, а если дает, то временный результат, тогда остается только заменить замок зажигания. Хотя бывают и исключения.

· Сгорела контактная группа (имеются ввиду контакты на фишке, случается, что они подгорают) В этом случае появляются трудности с запуском стартера.

Система зажигания предназначена для создания и подачи искрового разряда к свечам зажигания.

Проверку такого рода лучше осуществлять с помощником. Для проверки контактной группы замка зажигания следует воспользоваться «контролькой». Один конец «контрольки» подключаем к минусу АКБ, а второй к втягивающему реле стартера. Ну и как упоминалось раньше в статье – понадобиться помощь друга, чтобы он провернул ключ зажигания до упора. А вы в это время следите за лампой «контрольки», которая должна загореться. Если лампа не загорается, следовательно, не подается команда с замка зажигания. Это говорит о том, что надо заменить контактную группу, но многие автомобилисты предпочитают замену замка зажигания в сборе.

Но, не важно, поломался у вас замок зажигания или его контактная группа, снимать замок зажигания вам все равно придется.

Инструмент для снятия замка зажигания :

· Отвертки (крестовая и маленькая) ;

На удивление это весь инструмент, который понадобиться для замены замка зажигания на автомобиле ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114.

Какой замок зажигания купить?

Каждый автомобилист задумывается перед покупкой запчастей о их качестве. Качество замка зажигания зависит от производителя. Если вам надо купить замок зажигания я могу посоветовать ведущих производителей ДААЗ, компания Авто-Гарант. Короче идем на авторынок и спрашиваем у продавца замок зажигания или контактную группу российского производства. Не «ведитесь» на дешевый товар, лучше переплатить 10 рублей, чем потом мучатся.

Как заменить замок зажигания на автомобиле ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114.

· Снять минусовую клемму с АКБ ;

· Фиксируем ключ зажигания в нулевом положении.

· Снимаем кожух рулевой колонки (открутив 5 винтов).

· Снимаем замок зажигания (открутив 2 винта крепления).

· Тоненькой отверткой прижимаем фиксатор и вытаскиваем замок зажигания к себе.

· Вынимаем фишку и провода из замка зажигания.

· Меняем замок на новый, переставляем провода на новый замок зажигания.

Как заменить контактную группу замка зажигания на автомобиле ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114.

Проделываем те же операции, как и при замене замка зажигания, только после его снятия поддеть стопорное кольцо и изъять контактную группу и шток на секрете замка зажигания.

После этого достаточно просто подключить правильно провода к замку зажигания с помощью схемы подключения замка зажигания ВАЗ.

После этого, остается только правильно подключить провода к замку зажигания.

Почему не запускается двигатель?

Схема и как правильно подключить замок зажигания на ВАЗ-2106

Начнем с того, что в состав замка зажигания входят механическая и электрическая части. Первая выполнена в теле устройства, а вторая часть сделана отдельно из клеммной колодки. При использовании отказы связаны одинаково с обеими частями замка зажигания, где на клеммную колодку приходится немного больше неполадок в процентном отношении.
Отметим, что любые работы с электрической частью должны быть выполнены при условии, что минусовая клемма снята. Особенно это важно, если надо выполнить проверку работы потребителя. Рассмотрим подробнее отказы по механической и электрической части.

Механическая часть

Зачастую отказ замка зажигания по механической части провоцируют:

• тугое проворачивание ключа зажигания;
• заклинивание в одном из положений. Как правило, такая неполадка приводит к облому ключа зажигания, что, в свою очередь, требует дополнительных растрат на приобретение новой детали.

В основном данные проблемы возникают из-за плохой сборки замка зажигания от недобросовестных производителей. Дабы изделие не приходилось часто менять, нужно установить надежную и долговечную деталь.

Электрическая часть

Даже если механическая часть замка зажигания полностью исправна, клеммная колодка все равно нередко выходит из строя. Заменить можно ее всегда, так как подобная запчасть продается в любом магазине для машин.
Клеммная часть зачастую сгорает сама либо же перегорают ее контакты, которые соединяют определенные цепи электропитания. Бывает также, что плавится центральная пластиковая вставка, которая размыкает и замыкает некоторые контакты при разном положении ключа зажигания. Провоцирует этот перегрев долгое удержание ключа в положении «стартер», когда водитель на протяжении длительного времени не может завести мотор своего транспортного средства.

В таких случаях необходимо покупать новую клеммную колодку, а не замок зажигания.

Очень важно, чтобы подключение при этом оставалось неизменным. Если вы в первый раз заменяете, нужно посмотреть на низ замка зажигания и там зарисовать цвета проводом и клеммы, на которые они подключены. Каждая из них на колодке обладает собственным номером, поэтому очень удобно записать цвет провода и номер клеммы, дабы ничего не перепутать.

Как подсоединить провода: схема

Для соединения с проводами у клеммной колодки есть такие выводы:

• «15»;
• «30»;
• «30/1»;
• «50»;
• «INT».

На клемму «15» нужно устанавливать кабель голубого цвета, причем обязательно двойной. На «30/1» – коричневый вариант, на «30» – розовый, на «50» – красный или пурпурный, на клемму «INT» – черный и обязательно двойной. Клеммы «30» и «50» несут ответственность за пуск стартера, которые при отказе замка можно соединить для запуска мотора, чтобы успешно добраться до станции технического обслуживания или магазина автозапчастей.

Как правило, в коробке для клеммной колодки предлагается инструкция, в которой четко объяснено, как подключать кабели. Следуя точно всем правилам, можно самостоятельно выполнить эту работу, минуя обращение в технический сервис. Тем, кому сложно разобраться в инструкции, придется все же обратиться к мастерам, дабы не навредить собственному авто, поскольку при одном неправильном действии можно вывести из строя те или иные элементы зажигательной системы.

Подключение, Схема, Как снять, Распиновка

С замком зажигания на «шестёрке» может возникать масса проблем. Это и окисление проводов, заклинивание личинок и многое другое. Чтобы с этим бороться, нужно знать, как снимается и подключается замок зажигания ВАЗ-2106. В принципе, тут нет ничего сложного, сейчас вы сами в этом убедитесь.

Подключение Схема Как снять Как поменять Установка Распиновка Неисправности

Подключение

Поддев тонкой отверткой, снимаем стопорное кольцо.

Вынимаем контактную часть из корпуса выключателя.

Собираем и устанавливаем выключатель в обратной последовательности, учитывая, что…

…пазы в корпусе выключателя и выступы контактной части имеют разную ширину, поэтому контактная часть устанавливается в выключатель только в одном положении.

Чтобы при сборке не гадать, ориентируйтесь по выводам «15» и «30», которые должны быть напротив запорного стержня замка.
