Кнопка Override в Tomahawk позволяет настраивать основные параметры системы с использованием режима программирования и управлять охраной авто при потере брелока. Чтобы понять, где эта клавиша может находиться, необходимо произвести диагностику всех электроцепей, идущих от микропроцессорного модуля. Один из кабелей в любом случае к ней подключен, однако для проверки всех проводников потребуется произвести демонтаж облицовки салона.
[ Скрыть]
Что такое кнопка Override на сигнализации Tomahawk
Кнопка Override на сигнализациях Tomahawk 7010, 9010 и других позволит не только включить или отключить опцию охраны, но и отрегулировать ее рабочие параметры.
Использование кнопки наиболее актуально при потере или выходе из строя коммуникатора.
Как выглядит Override
На сигнализациях Томагавк 9020, 9030 и других моделей кнопка Оверрайд выполнена в виде небольшого цилиндра черного цвета из пластика. С одной стороны цилиндрического элемента расположена сама клавиша, она обычно окрашена в черный или красный цвет. С другой части выходит кабель с разъемом для подключения к электросети.
Есть один нюанс — если кнопка вышла из строя и была заменена на станции техобслуживания, то она может иметь другой вид.
Фотогалерея: кнопка Override в Tomahawk

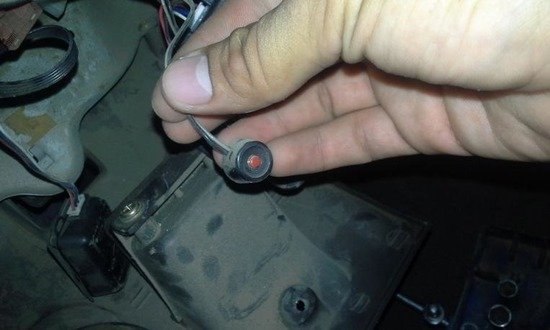

Красная клавиша Override

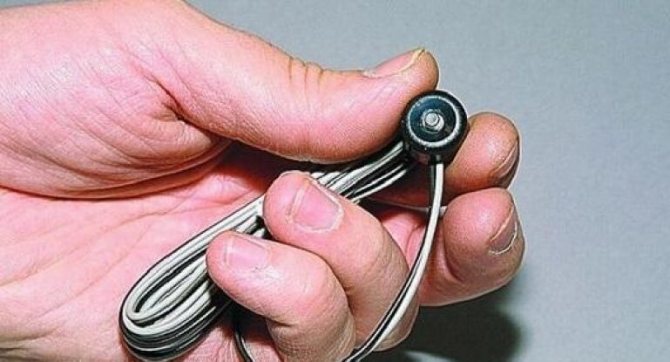

Черная кнопка Override
Читайте также:
Для чего она нужна
Теперь разберемся со следующим вопросом — что такое кнопка Override на сигнализации Tomahawk с позиции назначения. Это функциональная клавиша, открывающая ряд возможностей с позиции настройки и управления разными функциями. С ее помощью можно решать следующие задачи:
- включать / отключать разные режимы. В том числе таймер автозапуска;
- программировать сигнализацию;
- сбрасывать настройки;
- привязывать новые брелки;
- снимать с охраны или ставить на сигнализацию. Даже тогда, когда сигнализация не снимается с охраны с брелка одним нажатием клавиши;
- активировать режим Valet и т. д.
Подробная информация о правилах пользования клавишей Оверрайд на Томагавк можно найти в инструкции по эксплуатации. Там описаны доступные комбинации и особенности применения клавиши. Пользоваться кнопкой Override Tomahawk без изучения инструкции не рекомендуется, ведь таким способом можно вывести охранную систему из строя.

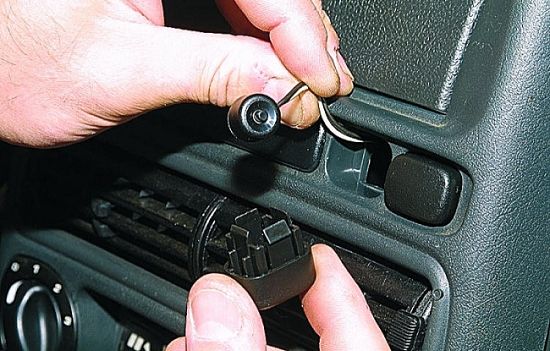

Где находится кнопка на сигнализации и как её найти
Монтаж данного элемента управления производится скрытно, поэтому если сигнализация устанавливалась не самостоятельно, нужно уточнить место размещения детали.
Пользователи могут начать искать клавишу Override прямо на коммуникаторе, но брелок ей не оснащается. В соответствии с руководством по эксплуатации и международными стандартами, установка кнопки производителем сигнализации не допускается в общедоступном месте. Это связано с возможностью отключения режима защиты системы.
Искать кнопку нужно в следующих местах:
- Посмотреть под приборной комбинацией, в одном из жгутов с проводами. Клавиша может быть обмотана изолентой штатного цвета для лучшей маскировки, где найти ее будет проблематично.
- В свободном пространстве за автомагнитолой, если к нему есть прямой доступ. Кнопка должна располагаться так, чтобы у потребителя был к ней доступ, когда он находится в водительском кресле.
- За вещевым ящиком. Это место актуально, если к свободному пространству за бардачком имеется прямой доступ.
- Под сиденьем водителя.

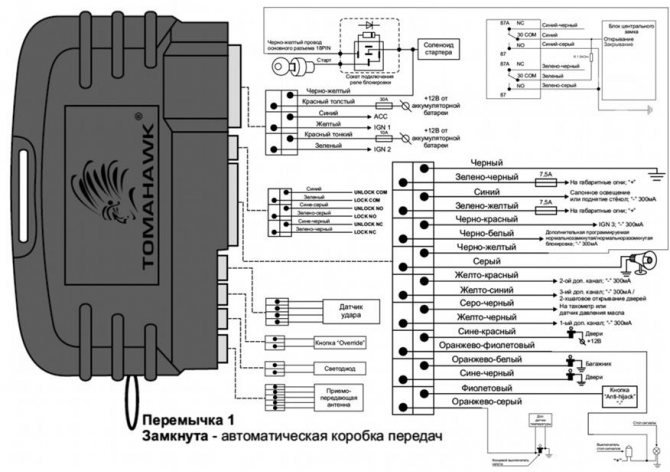

Инструкции к сигнализациям Томагавк
Также ваше транспортное средство может находиться на данный момент в зоне помех. В идеале — его монтаж нужно выполнить в центральной части кузова. Так что, выполняя установку, позаботьтесь о надежном креплении сокета реле. Для подключения пользователю потребуются контактные элементы положения дверей, а также выключателя зажигания.
При срабатывании какой-либо другой зоны, система включит режим тревоги на 30 сек. Контроллер устанавливается на дверь багажного отсека.
-
Читайте также:
Имеются в виде провода для подключения габаритной оптики, питания сигнализации, центрального замка.
Как пользоваться этой кнопкой
Активировация работы функций с применением этой клавиши производится путем нажатия на кнопку, но при выполнении задачи нужно быть внимательным. Это связано с тем, что в отличие от традиционной настройки, пользователь не сможет определить состояние опции по индикаторам на коммуникаторе. Для этого нужно следить за сигналами светодиодов и сирены.
Вход в меню настроек
Инструкция по входу в меню программирования охранной системы:
- Ключ вставляется в замок, прокручивается в положение «АСС».
- Затем пользователю нужно нажать кнопку Оверрайд несколько раз в зависимости от настройки опции. Три раза нужно «кликнуть» для входа в сервисный режим обслуживания противоугонной системы, четыре — для входа в меню контроля работы двигателя. Точно узнать, сколько раз нужно нажимать на кнопку, позволит таблица.
- Производится отключение системы зажигания, для этого ключ устанавливается в положение «Off».
- При успешном входе в меню настройки сирена сработает несколько раз, число импульсов определяется выбранной опцией.
- Для активации или отключения опции нажимается кнопка Оверрайд. В ответ противоугонный комплекс должен включить сигналы сирены, внешних осветительных устройств, а также светодиода. При успешном включении или отключении функции будет один импульс, при ошибке — двойной.
- Для выхода из меню настройки производится активация зажигания.
Привязка брелока
Для программирования нового коммуникатора выполняются следующие действия:
- Включается система зажигания, силовой агрегат не заводится.
- Кнопка входа в сервисный режим обслуживания нажимается и удерживается. Отпустить этот элемент может после того, как сирена сигнализации сработает 4 звуковыми сигналами. Это свидетельствует о ее готовности к программированию новых устройств.
- На брелоке одновременно нажимаются кнопки для привязки. На большинстве моделей сигнализаций Томагавк это клавиши с индикаторами открытого багажника и зачеркнутого громкоговорителя. Если привязка выполнена успешно, брелок воспроизведет мелодичный сигнал.
Для выхода из меню программирования нужно не предпринимать никаких действий по работе с пейджерами в течение 6 секунд. Также для этого можно отключить зажигание.
Видео: программирование нового брелка Томагавк
Снято каналом «ТИП — ТОП».
Включение и отключение режима защиты
Чтобы активировать или отключить охранный режим, выполняются следующие действия:
- В автомобиле включается зажигание. Заводить мотор не нужно.
- Восемь раз нажимается кнопка входа в сервисный режим обслуживания.
- Производится отключение зажигания, в результате чего внешние осветительные приборы мигнут один раз и сработает сирена. На протяжении двадцати секунд пользователь должен выйти из салона автомобиля, деактивировать все оборудование и закрыть двери. Через 20 с произойдет включение режима охраны, и если автовладелец не успеет покинуть машину, включится режим тревоги. Если после активации охраны сработала одна из защитных зон, система оповестит об этом потребителя тройным срабатыванием внешних световых приборов.
- Для дальнейшего отключения защитного режима производится активация зажигания путем прокручивания ключа в замке. Двигатель не заводится. В течение 20 секунд после включения зажигания нужно четыре раза нажать на кнопку Оверрайд.
Таблица: программирование команд для настройки кнопками брелока
| Число нажатий на кнопку Override | Описание функции | Кнопка 1 брелока | Кнопка 2 | Кнопка 3 | Кнопка 4 |
| 1 | Время работы двигателя в режиме автозапуска, мин | 5 | 10 | 15 | 20 |
| 2 | Температура окружающей среды для пуска мотора | -5 | -10 | -20 | -30 |
| 3 | Время прокручивания стартерного механизма при дистанционном старте двигателя, мс | 800 | 1200 | 1800 | 3000 |
| 4 | Контроль работы силового агрегата при автозапуске | По напряжению в электросети авто | По показаниям контроллера давления масла | По тахометру (требуется программирование холостых оборотов) | |
| 5 | Время работы второго дополнительного канала, с | 0,8 | 10 | 30 | Постоянный сигнал |
| 6 | Время работы сигналов сирены или рулевого гудка, мс | 100 | 10 | 15 | 20 |
| 7 | Управление центральным замком при дистанционном запуске | Замки включены и не закрываются | Замки отключены и не запираются | Замки включены и закрываются | Замки отключены и запираются |
| 8 | Задержка активации стартерного механизма, с | 2, рекомендовано для бензиновых моторов | 10, для дизельных силовых агрегатов | 10 | 10 |
| 9 | Длина сигнала на отпирание и запирание центрального замка, с | 0,8 на открытие и закрытие | 3,6 на запирание и отпирание | 0,8 на закрытие и двойной сигнал по 0,8 на открытие | Сигнал запирания — 30, отпирания — 0,8 |
| 10 | Управление блокиратором двигателя или дополнительным каналом | Иммобилайзер отключен, дополнительный канал работает | Блокиратор выключен, двухэтапное открытие дверных замков | Блокиратор включен, третий дополнительный канал работает | Двухэтапное открытие дверных замков при включенном иммобилайзере |
| 11 | Безопасное вождение транспортного средства | Дверные замки не закрываются, но открываются при отключении зажигания | Закрытие замков в дверях производится через 10 с после включения зажигания, открываются сразу | Закрытие производится через 30 секунд после включения, открытие — моментально | |
| 12 | Автоматическая постановка на защиту | Функция отключена | Опция активирована без закрытия дверных замков | Функция включена с запиранием дверей | |
| 13 | Учет задержки при работе салонной системы освещения, с | 1 | 15 | 30 | 45 |
| 14 | Время отключения света в салоне или управление электростеклоподъемниками | Свет активируется на 20 секунд после отключения защиты | Освещение включается на 30 с после отключения охраны | Закрытие стеклоподъемников в течение 20 с после включения защитного режима | Поднятие стекол в течение 30 секунд после активации охранной функции |
| 15 | Тип блокировки и единицы измерения температуры салона | Градусы Цельсия, блокировка нормально разомкнута | Фаренгейт, тип блокировки аналогичен | Градусы Цельсия, нормально замкнутая блокировка | Градусы Фаренгейта с такой же блокировкой |
| 16 | Турботаймер двигателя | Отключен | 1 минута | 3 мин | 5 мин |
Для чего предназначается данная кнопка
Многие водители наверняка видели в инструкции, что при помощи использования кнопки «Override» открывается доступ к большому количеству функций, о которых можно было только прочитать в инструкции и не мечтать о том, чтобы самостоятельно ими управлять.
Одна из самых распространенных функций, которыми пользуются водители при управлении данной кнопкой – это отмена ограничения скоростного режима для движения транспортного средства задним ходом.
- Чтобы совершить отключение или снятие ограничений, достаточно нажать и удерживать на протяжении нескольких секунд данную кнопку и затем постепенно и плавно нажмите дроссельный рычаг. Блокировка будет снята.
- Помните при этом, что если дроссельный рычаг уже нажат, ни в коем случае не нужно нажимать на кнопку «Оверрайд». Это может привести к утере контроля за транспортным средством, что в итоге может привести к возникновению аварийной ситуации на дороге.
- Также при помощи этой кнопки можно самостоятельно запрограммировать или перепрограммировать настройки всей противоугонной системы. Однако такие операции рекомендуется совершать только в том случае, если вы имеете достаточно много знаний и опыта в данных вопросах.
- Если вы неправильно запрограммируете сигнализацию или зададите при настройке неправильные параметры, то это будет чревато сбоем системы, и в результате вам придется вызывать мастера, если, конечно, он сможет эту систему отладить заново и заставить ее правильно работать.
Видео: программирование функций сигнализации Томагавк
Снято пользователем Александ Бочкарев.
У Вас остались вопросы? Специалисты и читатели сайта AUTODVIG помогут вам, задать вопрос
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (100.00%)
Нет
X
Пожалуйста, напишите, что не так и оставьте рекомендации по статье
Отменить ответ
Оценить пользу статьи: (3 голос(ов), среднее: 5,00 из 5)
Обсудить статью:
Как пользоваться клавишей Овериде
Подробная инструкция кнопки Овердрайв на Томагавк ТВ 9010 размещена в руководстве по использованию. Ответственно подходите к процедуре изменения настроек противоугонной системы. Ошибки в программировании могут привести к сбою работы сигнализации. Чаще всего при помощи клавиши «Оверрайд» выполняются функции: вход в меню настроек, активация и деактивация режима защиты автомобиля, привязка пульта управления. Рассмотрим включение этих функций подробнее.
Узнайте почему на Томагавк 9010 не работает сирена.
Что такое Override в Tomahawk и для чего она нужна?
На сигнализации Томагавк 7010, 9010, 9020, 9030 и других моделях клавиша Оверрайд представляет собой специальную кнопку, позволяющую управлять охранным комплексом. С помощью этого элемента потребителю открывается больше возможностей в плане управления и настройки различных функций. Подробнее о них можно узнать в сервисном руководстве к автосигнализации, поскольку в зависимости от модели они могут отличаться.
С помощью сервисной клавиши потребитель может самостоятельно настроить либо перепрограммировать конфигурацию охранного комплекса. Ее использование позволяет управлять основными функциями сигнализации при утерянном брелке. С помощью этого элемента можно произвести активацию и деактивацию защитного режима.
Фото кнопок от разных моделей Томагавк приведены ниже.
