Детонация в двигателе

Под детонацией в автомобильном двигателе подразумевают, самопроизвольное воспламенение воздушно-топливной смеси без участия электрической искры. Это явление очень вредное для двигателя и собственно датчик детонации призван бороться с этой проблемой.

Возникает детонация топливно-воздушной смеси при достаточно высоком давлении. Характерно, что чем ниже октановое число бензина, тем меньшее давление требуется для детонации. Но не только октановое число может стать причиной возникновения детонации в моторе. Бывает, что у двигателя есть предрасположенность к подобной проблеме из-за конструктивных особенностей. Температурный режим и другие факторы эксплуатации мотора, так же могут приводить к возникновению детонации.

Детонация негативно влияет не только на саму работу двигателя, но и на состояние поршневой группы и других частей силового агрегата. Поэтому конструкторы и инженеры стараются это явление всячески минимизировать или вообще избежать его появления. Именно для этого и был придуман датчик детонации.

Датчик детонации BOSCH для инжекторных Лада | MotoRRing.ru

Lada Granta — замена датчика детонации.

Принцип работы датчика детонации

Датчик детонации на ВАЗ

Датчик детонации – устройство очень даже простое. В основе его, лежит пьезоэлектрический эффект. Суть этого эффекта заключается в том, что пьезокристалл, при механическом воздействии, генерирует разность электрических потенциалов, или проще говоря, электрическое напряжение. Таким образом, датчик, который крепится на блоке цилиндров, улавливает вибрацию, неизбежно возникающую при появлении детонации, и дает знать о ней электронному блоку управления двигателей. А уже ЭБУ принимает необходимые меры для устранения появившейся детонации. Это может быть, изменение состава топливно-воздушной смеси, подстройка угла опережения зажигания, или другая команда исполнительным механизмам автомобиля.

Выделяют два основных типа датчиков детонации:

• широкополосные датчики детонации;
• резонансные датчики детонации;

Широкополосные датчики детонации отслеживают работу мотора не только после отключения зажигания и на малых оборотах, но и в рабочих режимах. Они способны генерировать электрические сигналы в широком диапазоне частот. Отсюда и название. Датчик жестко крепится к корпусу мотора, так как ослабленное крепление, является достаточно серьезным препятствием для работы датчика.

Резонансные датчики используют явления резонанса, возникающие на малых оборотах работы мотора. Такие датчики генерируют достаточно мощный импульс, а потому в их конструкцию входит специальный защитный резистор. Датчики детонации резонансного типа, способны отфильтровывать посторонние механические воздействия, с детонацией никак не связанные. Такие датчики крепятся на собственное резьбовое соединение, не столь жесткое как у своих широкополосных собратьев.

Как заменить датчик детонации на Лада Гранта своими руками?

Что из себя представляет ДД?

Датчик детонации — это пьезоэлектрическое устройство, способное преобразовать стук от детонации двигателя в электрические колебания. Диагностика правильности работы мотора определяется по силе, а также длительности колебаний, от которых амплитуда электрических импульсов постоянно меняется. Электрические импульсы передаются в ЭСУД (Электронная система Управления Двигателем), которая производит корректировку подачи топлива, а также угла опережения зажигания.

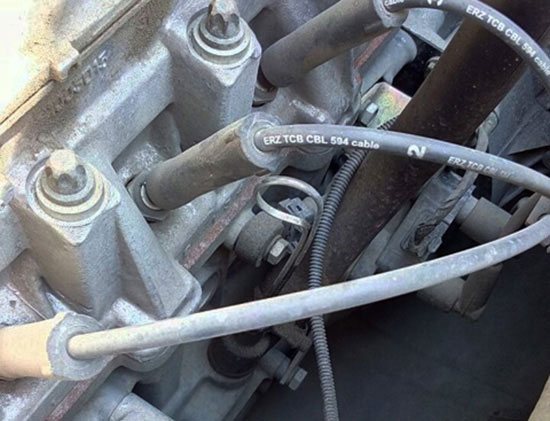

Где расположен датчик детонации?

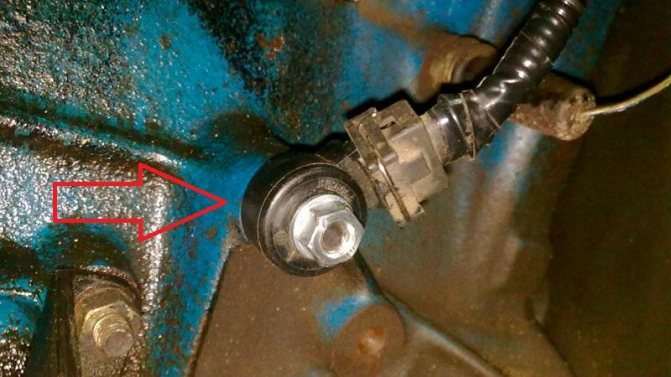

ДД располагается в моторном отсеке, с внешней стороны на блоке цилиндров и крепится всего одним болтом под ключ на «13».

Неисправность датчика детонации проявляется по-разному, это может быть ошибка, которая записывается в «мозгах» двигателя, или — горящий индикатор Check Engine. Также нередко проблемы с ДД проявляются в виде нарушений в работе двигателя. О том, как проверить этот датчик я писать не буду, об этом вы можете узнать в статье: «Как проверить датчик детонации?».

Замена датчик детонации на Лада Гранта в домашних условиях

Перед тем как заменить ДД на Гранте вам не нужно готовить или покупать какой-либо специальный инструмент, все что вам необходимо — ключ на «13», новый датчик детонации и несколько минут свободного времени.

1. Первое, что необходимо сделать — это найти укромное местечко, в котором можно проделать всю эту работу.

2. Глушим мотор и снимаем «-» клемму с АКБ.

3. Находим датчик на блоке цилиндров и для большего удобства снимаем ВВ-провод со свечи зажигания.

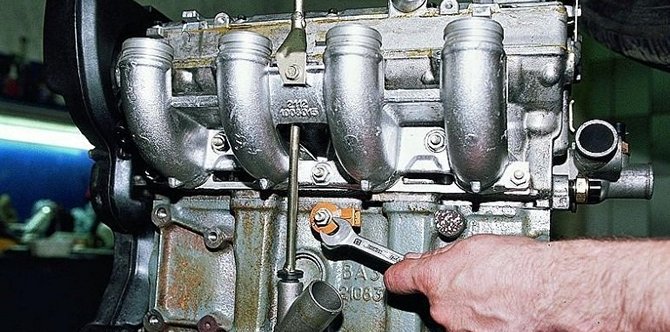

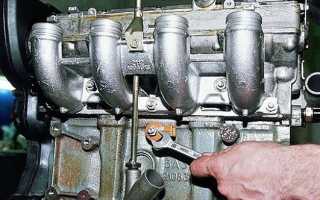

4. Ключом на «13» выкручиваем болт, которым крепится датчик детонации.

5. Отсоедините питание датчика детонации.

6. На его место устанавливаем новый ДД, подключаем питание и закручиваем болт крепления.

По завершению всех работ проверяем устранена ли неисправность. Если это был Check Engine, то после запуска он должен исчезнуть, если это была неровная работа двигателя, то после замены этого датчика все должно нормализоваться. Если все осталось без изменений, скорее всего дело не в датчике, проверьте старый ДД, возможно он исправен и продолжайте поиск неисправности.

Всем спасибо за внимание, надеюсь, у вас все получилось и вам удалось решить вашу проблему. На этом у меня все, до новых встреч на ВАЗ Ремонт.

Симптомы неисправности и проверка датчика

Собственно основным признаком выхода из строя датчика детонации, является появление самой детонации. Но, это не единственный симптом описываемой проблемы. Помимо этого, могут возникать рывки в работе мотора, обороты начинают плавать, может расти потребление топлива. Тем не менее, в целом ряде случаев, выход из строя датчика детонации, может долгое время никак не сказываться на работе автомобиля. Более того, даже компьютерная диагностика, не всегда способна определить поломку датчика детонации.

Есть способы проверить работу датчика детонации, прямо в собственном гараже. Но для этого, у вас должны быть определенные навыки, а так же мультиметр.

• Первый способ заключается в том, что при заведенном двигателе, работающем на холостом ходу, по датчику детонации постукивают чем-то металлическим. Если мотор отзывается на это повышением оборотов, значит с датчиком все в порядке. Если же нет, прибор вероятно поврежден или почему-либо не работает.
• Второй способ проверки датчика детонации, требует демонтажа этого прибора. Для чего, будет не лишним отсоединить минусовый провод от аккумулятора. Снятый датчик подключают к мультиметру в режиме измерения напряжения. Далее, по нему опять-таки начинают постукивать. Датчик должен ответить на эти постукивания электрическими импульсами, которые и регистрируются мультиметром. Такой метод, хотя и более сложный, но менее опасный. Но в любом случае, начать следует с тщательного осмотра крепления и подключения датчика детонации.

Если крепление датчика ослаблено, он может работать неправильно, и тогда, все что от вас требуется, это плотнее закрепить датчик. Так же внимательно осмотрите провод при помощи которого, датчик подключен к бортовой системе. Осмотрите сам провод, его оплетку, а так же места соединения. Часто, именно такие мелочи являются причиной нарушений в работе датчика детонации. Если же датчик все-таки сломался, то его придется менять.

Диагностика элемента

Четко выявить все признаки неисправности датчика детонации довольно сложно из-за «спящего» режима работы элемента. Если постоянно заправлять бак качественным топливом и бережно эксплуатировать автомобиль, то о вышедшем из строя приборе вы можете узнать нескоро.

Главный симптом неисправности – появление детонации как таковой. Если при резком нажатии на акселератор от мотора слышится звонкий стук поршневых пальцев, то электронный блок управления больше не корректирует зажигание. Скорее всего, проблема связана с датчиком.

Справка. Нередко случается, что отказ детонационного измерителя не могут определить специалисты станции техобслуживания. Здесь играет роль квалификация мастеров.

Первый способ диагностики производится «на слух» на работающем прогретом двигателе в такой последовательности:

1. Обеспечьте доступ к элементу, чтобы к нему можно было прикоснуться рукой. При необходимости снимите воздушный фильтр и патрубок.
2. Заведите мотор и оставьте работать на холостых оборотах коленчатого вала.
3. Возьмите небольшой металлический предмет и аккуратно постучите по корпусу датчика, прислушиваясь к силовому агрегату.
4. Если стук по прибору вызывает изменение в работе двигателя, элемент наверняка исправен. В противном случае прибор нужно демонтировать, чтобы проверить дополнительно.

Иногда вполне рабочий датчик откручивается в результате вибрации и плотно не прилегает к блоку цилиндров, а потому неспособен уловить детонацию. Убедитесь в надежности крепления прибора, прежде чем стучать по корпусу и делать выводы.

Более точная диагностика – проверка датчика детонации мультиметром. Способ основан на принципе действия приборчика – выработке электрического импульса пьезоэлементом от воздействия вибрационной пластины. Как диагностировать неполадку:

1. Отключите жгут электропроводки и демонтируйте деталь с блока цилиндров.
2. Настройте мультиметр на измерение максимального напряжения 200 мВ и подсоедините зажимы к выводам датчика.
3. Возьмите небольшой рожковый ключ и постучите по корпусу элемента (без фанатизма), наблюдая за показаниями дисплея.
4. В идеале должны наблюдаться скачки напряжения, измеряемые десятками милливольт. Чем сильнее удар, тем большее значение покажет рабочий датчик. Реакции нет – покупайте новую запчасть.

В процессе диагностики не забывайте об исправности передаточного звена – контактов и электропроводки. Если детонационный измеритель работоспособен, но стук пальцев при нажатии акселератора все равно прослушивается, прозвоните подводящий кабель и зачистите окислившиеся контакты.

Пропуски зажигания, датчик детонации.

Датчик детонации (ДД) или датчик стука – прибор, определяющий силу детонационного характера сжигания горючего в работающем двигателе. Вмонтирован он в блок цилиндров ДВС. Благодаря его точным данным достигается максимальное сгорание топлива, что является непременным условием повышения мощности мотора.

Что такое и для чего нужен датчик детонации?

Эта деталь встречается в автомобилях, где в качестве топлива используется бензин. Он предназначен для инжекторных типов двигателей. Располагается датчик на блоке цилиндров мотора. Это важная деталь системы управления, главной целью которой является контроль уровня детонации.

Давая ответ на вопрос, за что отвечает датчик детонации, нужно отметить, что благодаря ему реализуются следующие возможности автомобиля:

• Экономия топлива.
• Возможность двигателя развивать максимальную мощность.

Датчик контролирует систему завода автомобиля, регулирует его правильную работу.

Из каких основных элементов состоит датчик детонации?

Основные детали этого механизма – это:

• Вибрационная пластина.
• Электрический элемент типа пьезо.
• Сигнальный провод.
• Оплетка.

Проверка датчика на диагностическом оборудовании

Заехав к автодиагносту, вы можете лишь констатировать факт, что «что-то не в порядке». Из показаний, выведенных на монитор, вы узнаете, например, о наличии «ошибки датчика детонации» или о «низком уровне сигнала датчика детонации» — и всё! Поиск истинной причины «достанется» вам. И это не всегда плохо – зачастую «чайники» «утирали носы» мастерам, которым зачастую просто лень «напрягать мозги».

Современный автомобильный рынок изобилует предложениями автомобилей разных марок и моделей. Главная задача любого транспортного средства – максимально облегчить, упростить жизнь автомобилисту. Чтобы добиться минимального участия автовладельца в процессе диагностики, а также ремонта машины, авто снабжаются специальными датчиками, а также системами контроля жизнедеятельности машины. Они дают возможность точно определить место, где появилась поломка. В этой статье речь пойдет о последнем датчике. Мы рассмотрим основные принципы его работы, а также главные признаки неисправности датчика детонации .

Где” находится датчик детонации?

В зависимости от марки автомобиля, месторасположение датчика может меняться, но он всегда располагается именно на корпусе двигателя. Сама деталь очень маленькая, размером примерно со спичечный коробок.

Особенности установки детали

Важной особенностью установки датчика является наличие в автомобиле электронной системы зажигания. Если ее нет, то нет и датчика. На моделях старого типа датчик детонации не предусмотрен. Также не устанавливают его и на карбюраторных системах двигателя.

Замена датчика на Ваз, видео:

Работа датчика

На приборной панели автомобиля есть значок «Check» . С английского это переводится как проверка или контроль. Если он не активен, то датчик детонации исправен и работает, как положено.

Принцип работы датчика детонации заключен в пьезомеханизме. Внутри датчика есть пластина с пьезо эффектом . При возникновении детонации, создается напряжение на входе и выходе, а двигатель при этом вибрирует. Иначе это называется созданием разности потенциалов. Если уровень напряжения на одном конце слишком превышен, датчик корректирует этот процесс.

Если по каким-либо причинам датчик сломается, на приборной панели загорится значок «Check» . Это будет означать лишь одно: необходим срочный ремонт или замена элемента.

Если электрическая цепь датчика не разорвана, но поломка существует, значок «Check» не загорится. Поэтому стоит иногда прислушиваться к своему автомобилю.

Устройство датчика

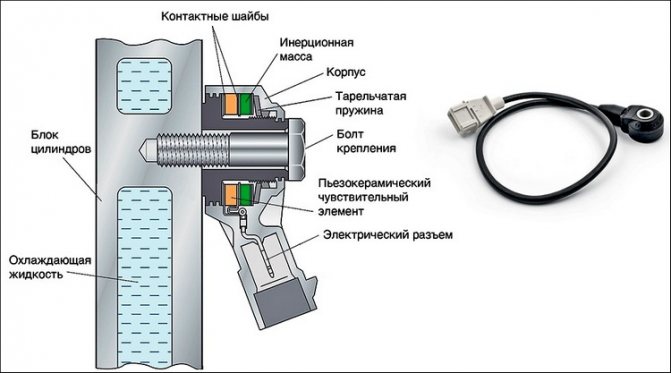

Устройство датчика детонации двигателя

Общим для всех видов датчиков детонации является наличие пьезоэлемента.

Схема датчика детонации, приведённая выше, не является абсолютно идентичной для всех подобных устройств – ведь они могут быть как широкополосными, так и настроенными только на очень узкий спектр частот. Но общим для всех видов является наличие пьезоэлемента. Пьезокристаллы – это вещества, которые выдают электрический импульс при изменении их формы. Поэтому такие вещества идеально подходят для создания на их основе приборов, реагирующих на резкий звук, волну, распространяющуюся в упругом теле и т.д. Ремонт датчика детонации представляет интерес для очень любознательных людей. Рядовому автолюбителю гораздо проще приобрести новый – цена на «ВАЗовский» датчик детонации составляет 200 – 300 рублей. При замене не переусердствуйте с усилием, прилагаемым к ключу – момент затяжки датчика детонации должен лишь обеспечивать плотное прижатие прибора к корпусу блока.

Как проверить датчик детонации?

К сожалению, датчик детонации тоже может сломаться. При этом человек без специальных знаний заметить это сможет только по горящему индикатору. Никаких других явных признаков замечено не будет. Автомобиль будет продолжать работать в том же режиме, заводиться без каких-либо признаков поломки.

В этот момент необходимо помнить, что этот прибор не является механическим, он часть электронной системы, поэтому и поломка считается электронной.

Неисправность датчика детонации может случиться по ряду различных причин, среди которых:

• Произошла поломка внутри самого датчика.
• Замыкание.
• Оборвался сигнальный провод или экранирующая оплетка.
• Поломка блока управления двигателя.

Таким образом, выявить поломку будет несложно. Для того чтобы определить ее, необходимо провести проверку.

Но те, кто не ищут легких путей, всегда смогут осуществить этот несложный процесс самостоятельно. Проверка самостоятельно происходит по следующей схеме:

1. Во-первых, снимаем защиту в гараже. Работать предстоит непосредственно с блоком двигателя.
2. Теперь исключаем обрыв сигнального провода и экранизирующей оплетки. Если он оборван или оборвана оплетка, нужно проверить крепление вилки и розетки датчика. Целостность оплетки нужно проверять обязательно.
3. Если обрыв исключен, производят оценку самой розетки. Возможно, что ее соединение неисправно и требует замены.
4. Обнаружить неисправности самого прибора можно с помощью вольтметра. При этом машина должна быть заведена и находиться на холостом ходу.
5. Также нужно проверить состояние контактов устройства.

Производить проверку самостоятельно можно несколько иначе. Для этого необходим прибор мультиметр . Этот прибор очень часто встречается у автолюбителей.

Проверка датчика детонации мультиметром производится только после того, как он снят с двигателя. При проверке по нему стучат чем-нибудь металлическим. Этот способ является самым простым.

Выставляем диапазон в 200 мВ , положительный и отрицательный провод присоединяем к выводу датчика и к металлическому кольцу соответственно. Не стоит путать массу и сигнальный вывод! Теперь нужно ударить по нему чем-то металлическим, но не сильно. Датчик должен будет детонировать.

Можно проверить датчик другим прибором, который называется осциллограф . Он позволит более качественно изучить сигнал.

Теперь нужно не очень сильно постучать по датчику. Прибор покажет детонацию.

Если датчик детонирует, то он рабочий, и поломку нужно искать в другом месте. Но если определяется низкий уровень сигнала датчика детонации или сигнал отсутствует, то это является неисправностью.

Проверка датчика детонации, видео:

Признаки неисправности датчика детонации ВАЗ

Датчик детонации еще называют микрофоном двигателя. Он «слушает», как работает мотор. Если появляется чрезмерная вибрация (детонация), он «говорит» об этом контроллеру, посылая соответствующий сигнал, и контроллер изменяет угол опережения зажигания. Таким образом работа двигателя нормализуется.

Существуют признаки неисправности датчика детонации. Основной признак — на приборной панели загорается лампа»chek» (проверьте двигатель). При подключении диагностического оборудования можно увидеть следующие ошибки — P0325, P0326, P0327 и P0328 — обрыв цепи датчика детонации, выход сигнала за пределы допустимого диапазона, низкий уровень сигнала датчика детонации и высокий уровень сигнала датчика детонации соответственно.

Эти ошибки могут сопровождаться характерной работой двигателя:

• появление детонации (говорят «пальци стучат»),
• ухудшается динамика, провал при разгоне,
• возможно увеличение расхода топлива.

При появлении любой из этих ошибок не стоит торопится менять сам датчик, так как его конструкция довольно примитивна и ломается он не так часто. Первое, что нужно проверить — момент затяжки датчика и наличие грязи и пыли между датчиком детонации и блоком двигателя. Момент затяжки должен быть в пределах 10 — 24 Н.м. Если динамометрического ключа нет, можно затянуть от руки с совсем небольшим усилием. Здесь лучше не дотянуть, чем перетянуть. Так же, если Вы уже открутили датчик, хорошо почистите посадочное место от грязи, масла и прочего.

Первая ошибка (P0325) появляется в нескольких случаях: обрыв проводки от датчика детонации к ЭБУ, окисление контактов датчика или же неисправность самого датчика. Логично будет сначала проверить разъем на предмет окисления, затем прозвонить проводку от ЭБУ к ДД (контакты 19-20 для Январь 7.2, Bocsh 7.9.7, M73). И только после этого заменить сам датчик детонации.

При возникновении следующей ошибки (P0326) так же следует проверить целостность проводки и датчика. Датчик детонации можно проверить следующим образом. Подключили к его выводам щупы мультиметра, установите режим измерения 200mV и постучите по корпусу датчика металлической отверткой. На мультиметре должны появиться показания напряжения.

При появлении последних ошибок (P0327, P0328) так же особое внимание нужно уделить проводке от датчика к контроллеру. Не будет лишним прозвонить каждый провод на «массу». Если с проводкой все в порядке, то вероятнее всего проблема в датчике детонации и его нужно заменить на новый.

Если же ошибок нет, а двигатель имеет характерные признаки детонации или же признаки поломки датчика детонации о которых я упомянул в начале статьи, то, возможно, следует заправиться более качественным топливом (95-м вместо 92-го) или попробовать сменить заправку. Если же это ни к чему не привело, то можно попробовать заменить датчик детонации, благо стоит он не дорого.

Замена датчика детонации ВАЗ

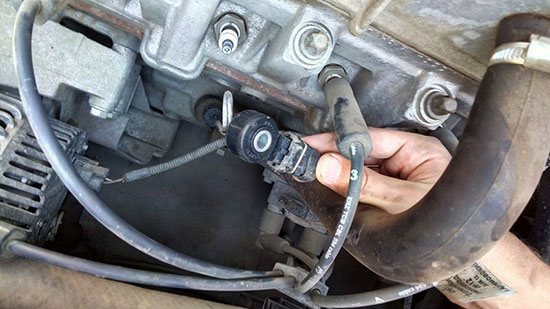

Датчик детонации на инжекторных автомобилях ВАЗ расположен на блоке цилиндров в передней его части. Перед тем, как начать откручивать болт крепления, отсоедините фишку от датчика, вытащив стопорную скобу. Что бы открутить ДД понадобится ключ на 13.

Сняв старый датчик не торопитесь сразу же устанавливать новый. Перед заменой хорошо протрите посадочное место датчика от масла, грязи и прочего мусора, что бы обеспечить идеальное прилегание датчика к блоку двигателя.

Момент затяжки ДД должен быть в пределах 10 — 24 Н.м. Если динамометрического ключа нет, можно легонько затянуть от руки, только сильно не усердствуйте.

Замена датчика детонации

Если он требует замены, то необходимо в кратчайшие сроки приобрести новый прибор и установить его. Всех автолюбителей в первую очередь интересует цена нового устройства. Она невысокая и зависит от марки автомобиля и от того, в какой стране деталь произведена.

Самостоятельно можно проводить замену на остывшем двигателе, отключив минусовую клемму аккумулятора. Нужно добиться максимально удобного доступа к датчику, чтобы была возможность его снять. Дело в том, что это также зависит от модели авто.

Таким образом, датчик детонации – это простой прибор, между тем, очень нужный для электронной системы управления. Определить его неисправность несложно, проверить можно самостоятельно, даже в условиях сел и деревень.

Недорогим будет и произвести замену датчика. Неважно, будет это сделано у специалиста или же самостоятельно.

Детонация является одним из главных пороков двигателя внутреннего сгорания, силу имеет немалую и пренебрегать ее невозможно. Среди десятка разнообразных датчиков, применяемых для оптимизации работы ДВС, датчик детонации непосредственно используется для предупреждения детонационного горения топлива. Процесс детонации топлива можно хорошо контролировать благодаря его основному признаку – появлению высоких и звонких металлических звуков, которые по симптомам иногда принимают за цокающие пальцы цилиндро-поршневой группы. Сила детонации огромна, при неисправности систем предупреждения детонации двигатель выйдет из строя через 5-6 тыс. км пробега.

При отклонении параметров угла зажигания или качества топливно-воздушной смеси от оптимальных значений развивается детонация, резко падает мощность и возрастает температура двигателя. Первое, за что отвечает датчик детонации – своевременно реагировать на признаки нерасчетного сгорания, тем самым дать возможность электронному блоку управления внести коррективы в работу ДВС.

Проверить датчик можно:

• с помощью мультиметра;
• испытание режима ЭБУ на работающем двигателе;
• эквивалентной заменой исправным датчиком.

Первым из признаков неисправности датчика детонации является индикация ошибки на приборной панели. Работоспособность датчика или его неисправность проверяется ЭБУ, и в случае отсутствия контрольного сигнала нужной формы и уровня, микрокомпьютер переходит в режим проверки признака неисправности датчика. Если подстройка не помогает, ЭБУ повышает уровень обогащения топливной смеси, с одновременным уменьшением угла опережения зажигания. Подобный алгоритм продиктован необходимостью предупредить, в первую очередь, неисправность ГРМ и дальнейшее разрушение деталей цилиндро-поршневой группы.

Как провести замену датчика детонации в двигателе «Калины-2»

Современные инжекторные двигатели оснащаются датчиком детонации, сигнал с которого поступает на контроллер ЭБУ. Сам по себе модуль датчика устроен просто: он состоит из пьезоэлемента, пластикового корпуса и разъёма с двумя контактами. Модуль крепится к блоку цилиндров с внешней стороны. Дальше рассматривается, как правильно проводить демонтаж и замену датчика, если речь идёт о следующих моторах: 21116, 21126, 21127.

1. Подготовительные действия
2. Как самим заменить датчик за пару шагов
3. Советы по выбору
4. Видео с проверкой исправного датчика фирмы BOSCH

Подготовительные действия

Перед выполнением любых операций с электрооборудованием необходимо отключать АКБ. Достаточно будет ослабить винт, удерживающий минусовую клемму на аккумуляторе, и затем снять эту клемму на время проведения работ. Здесь понадобится накидной ключ на 10:

Почему так важен исправный сенсор детонации

Датчик детонации, в случае его неисправности, не может блокировать работу двигателя, поэтому рано или поздно возникает вопрос так на что влияет датчик детонации, если работоспособность двигательной установки сохраняется, зачем в двигателе нужен датчик детонации?

Неисправность делает работу мотора неоптимизированной. Для обеспечения высокой эффективности и экономичности двигателя, основной режим его работы выбран в диапазоне минимального обогащения смеси, при максимальном угле зажигания. Эти, максимально выгодные условия граничат с режимом возникновения и развития детонационного горения. Благодаря контролю детонации, удается максимально близко подойти к отметке, за которой эффективное сжигание топлива перейдет в детонационное горение, с быстрым выходом из строя поршней и колец двигателя. Самая выгодная в плане экономии смесь – та, которая сгорает с небольшим признаком появления детонации. Улавливание детонации датчиком позволяет тонко балансировать состав топливной смеси.

По принципу работы датчик детонации идентичен обычному пьезоэлектрическому микрофону, настроенному на определенную, свойственную только детонации, частоту звуковых колебаний. В работающем двигателе множество деталей, шумящих с конкретной собственной частотой колебаний. Для устранения ошибочной реакции на «чужие» звуки сенсор, как камертон, настраивается на определенную длину звуковой волны детонации. Признак детонации – звук частотой 25-75 Гц. Остальные звуки могут говорить о неисправности пальцев, поршней вкладышей ДВС. Мощные «металлические» стуки, возникающие при первых признаках детонирования воздушно-бензиновой смеси, распространяясь в алюминиевом блоке двигателя, достигают пьезокристалла, вмонтированного в корпус, и заставляют его резонировать в унисон и вырабатывать на контактах слабый электрический потенциал.

Как работает датчик детонации – получая от ЭБУ сигнал несущей частоты и определенного уровня, прибор практически его не изменяет, тем самым подтверждает свою исправность. При срабатывании пьезокристалла уровень сигнала и частота возрастают, что дает микрокомпьютеру основания для изменения параметров работы ДВС. При этом интенсивность сигнала на контактах прямо пропорциональна силе звуковых колебаний.

По конструкции различают два основных типа датчиков детонации: широкополосные и резонансные.

Первый тип воспринимает несколько основных частот сигналов, по которым выдает определенный уровень и частоту сигнала для ЭБУ. Второй тип настроен на определенную конкретную частоту и вырабатывает только в случае совпадения или возникновения резонанса с звуковыми волнами, генерируемыми детонацией в горящей смеси.

Местонахождение датчика детонации

Сенсор крепится на алюминиевом или чугунном блоке цилиндров в районе между вторым и третьим цилиндрами. Это наиболее горячее место в блоке, и наименьшее расстояние сразу к двум цилиндрам. Выбор места, где находится датчик детонации неслучаен, именно в самой разогретой камере сгорания начнется развитие детонации, тогда как в остальных цилиндрах условия только приблизились к границе допустимого. Место крепления датчика всегда имеет ровную плоскую поверхность для исключения возможного акустического сопротивления или искажения звуковых волн. Корпус прибора всегда крепится шпилечным соединением, гарантирующим полноценное плотное прилегание к месту установки.

Несколько советов как проверить датчик детонации

В случае появления на информационной панели световой индикации неисправности или признака выхода из строя датчика автолюбители зачастую игнорируют проблему, сняв на короткое время клеммы с аккумулятора, пытаются таким образом перезагрузить ЭБУ и убрать сообщение, даже не пытаясь проанализировать его содержание. Сообщение дает основания сопоставить возможные признаки неисправности симптомам, появляющимся на работающем двигателе.

Если есть возможность, расшифруйте код для идентификации сообщения. Возможно это признак серьезной неисправности, способной вывести из строя весь двигатель.

Можно проверить симптомы вероятной неисправности на работающем двигателе, но прежде заливают нормальный бензин и прогревают до рабочей температуры. Проверяем характер работы мотора – не появятся ли новые симптомы неисправности. На небольшой скорости до 30-35км/ч, переходим на повышенную передачу, одновременно резко добавляя обороты двигателя педалью газа. При исправном сенсоре на несколько секунд будут слышны звон детонационных стуков, и мгновенно электроника исправит детонационное горение изменением качества топливной смеси. Если признаков детонации не появилось – признак неисправности сенсора детонации косвенно подтверждается.

Для дополнительной проверки возможной неисправности воспользуемся особенностью работы электронного блока управления. В этом случае ЭБУ перейдет на аварийные алгоритмы работы, с меньшим углом зажигания и богатой топливной смесью, позволяющие сохранить возможность работы двигателя при неисправности прибора.

Косвенными симптомами неисправности служат:

• быстрый перегрев двигателя, даже при относительно низкой температуре воздуха;
• появление калильного зажигания и так называемое «троение» двигателя;
• забивание нагаром свечей зажигания, из-за переобогащения топливной смеси;
• значительное увеличение расхода бензина при явно выраженном падении мощности и приемистости двигателя.

Эксплуатировать двигатель с подобными симптомами категорически нельзя, необходимо провести проверку и, в случае необходимости, замену датчика.

Какие последствия несет поломка?

Последствия работы неисправного прибора могут быть разными. При выходе из строя этой детали, двигатель дальше продолжает свою работу, только блок управления при этом не может корректно выставить угол опережения для зажигания.

Как следствие – ускоренный износ всех деталей двигателя, увеличение шансов его поломки. Своевременное выявление проблем работы датчиков поможет заметно продлить срок службы ДВС, отсрочить дату его замены.

Основные неисправности с электроникой

ДД – электронное устройство, отсюда большая часть возможных неисправностей неразрывно связана с электроникой. Возможные причины выхода из строя этого механизма:

• замыкание на массу;
• замыкание бортсети провода;
• поломки блока управления двигателем;
• нарушение экранирующей оплетки провода;
• нарушение сигнального провода.

Любые перечисленные выше симптомы неисправности требуют проведения диагностики прибора. В каждом отдельном случае будет совершенно разный способ проверки. Тут все зависит от характера поломки. Когда речь идет о нарушении сигнального провода – надо проверить целостность соединения вилки датчика, розеткой жгута.

Снимаем и проверяем работоспособность датчика детонации

Находим место установки датчика, обычно это центральная часть блока двигателя, между вторым и третьим цилиндрами, но лучше уточнить по руководству по эксплуатации автомобиля тип датчика, его маркировку и внутреннее сопротивление. Крепление легко увидеть по проводу с разъемом. Сначала откручиваем на шпильке гайку на 22 мм или на 13 мм, в зависимости от исполнения сенсора, осторожно отключаем и убираем электрический разъем, снимаем «бублик» датчика со шпильки крепления. Для проверки нам доступны два контакта – масса и сигнальный провод. Помним, что внутри «бублика» находится пьезоэлектрический кристалл, даже с учетом наличия в конструкции специальных компенсаторов, он остается чувствительным к ударам и падениям на бетонный пол. Также не стоит разбирать датчик. Если целостность корпуса нарушена – это тоже признак возможной неисправности.

Для проверки работоспособности датчика необходимо использовать мультиметр с диапазоном измерения в тысячные доли вольта. Постарайтесь не использовать в качестве щупов-проводов старые или имеющие скрутки проводники. Их собственное сопротивление может не соответствовать прибору. Подключив к центральному отверстию датчика минусовый щуп прибора и плюсовый к управляющему разъему, если есть возможность, используйте максимально короткие провода измерительных щупов.

Осторожно, с небольшим усилием «цокаем» металлическим предметом по центральной металлической части датчика. На клеммах исправного датчика мультиметр покажет скачек электрического потенциала в 40-150 мВ. Неисправное устройство всплесков потенциала не выдаст. Если есть возможность, проведите измерения показаний потенциала на других датчиках, желательно бывших в употреблении и обязательно исправных. Таким образом, вы убедитесь, что проводите проверку правильно.

Одним из признаков «проблемного здоровья» будет отсутствие сопротивление или очень высокое внутреннее сопротивление. Для того, чтобы проверить наличие внутреннего контакта цепи измеряем величину сопротивления между клеммами и сравниваем с характеристикой, указанной в описании.

Появление признака легкой детонации подтвердит симптом, старый датчик детонации не работал в схеме. Дополнительно можно установить проблемный сенсор на другой двигатель и провести проверку на появление детонации при резком нажатии педали газа. В итоге нужно сравнить признаки работы исправного и неисправного датчика. Если симптомы проявятся и на втором моторе, в таком случае датчик подлежит окончательной замене.

Заменять датчик можно аналогичной моделью, только при совпадении каталожного номера. Это требование обязательно для обеспечения правильной и безопасной работы ЭБУ. Но есть опасность попасть впросак, если это контрафактное изделие китайского автопрома, по какому признаку можно подтвердить его пригодность – сказать сложно.
