Что потребуется для самостоятельного ремонта renault logan?

1. Медицинские перчатки (одеваются при обращении с новыми лампочками)
2. Лампочки габаритного света W5W (4 шт) (как на фото)
3. Отвертка с крестовой головкой (для съема задних габаритов)

Обратите внимание, что если вы возьметесь за стекло лампы сальными или грязными пальцами, то освещение выйдет из строя в 5-10 раз быстрее, чем указано в заявленном сроке службы. Поэтому, достаем лампы из упаковок и устанавливаем их строго в медицинских перчатках.
Теперь переходим к нашему Рено Логан, замена лампы осуществляется с передней стороны, а затем с задней.

Материал по теме: Как проверить диодный мост генератора на Вазе. Несколько способов проверки

Замена габаритной лампочки передней фары Лада Ларгус

Необходимые инструменты

Замена габаритных ламп на Renault Logan потребует использования следующих инструментов и материалов:

• чистые тканевые или резиновые перчатки;
• 4 штуки галогеновых лампочек с цоколем W5W;
• спирт для протирки колб;
• отвертка с жалом под крест;
• ключи на 8 и 10;
• для демонтажа аккумулятора понадобится головка на 13;
• удлинитель;
• ветошь.

Наличие перчаток позволяет сохранить в чистоте колбы галогеновых приборов. Жирные пятна от рук становятся причинами быстрого образования темных пятен и приводят к выходу лампочки из строя. Свет становится тусклым и неравномерным, быстро теряющим яркость. Срок службы при этом снижается в 5-10 раз от заявленного производителями.

Замена лампы ближнего/дальнего света на рено логан первого поколения

Габаритных огней

Процесс замены габаритных огней

Чтобы заменить эту деталь, вам потребуется совершить ряд простых действий в несколько этапов:

1. Вначале при помощи торцевой головки на «10» и удлинителя разберите блок фару.
2. Перед вами будет блок проводов. Первым нужно отключить тот, что идет к отрицательной клемме аккумулятора.
3. Теперь снимите передний бампер. Под ним находится чехол, закрывающий корректор света фар.

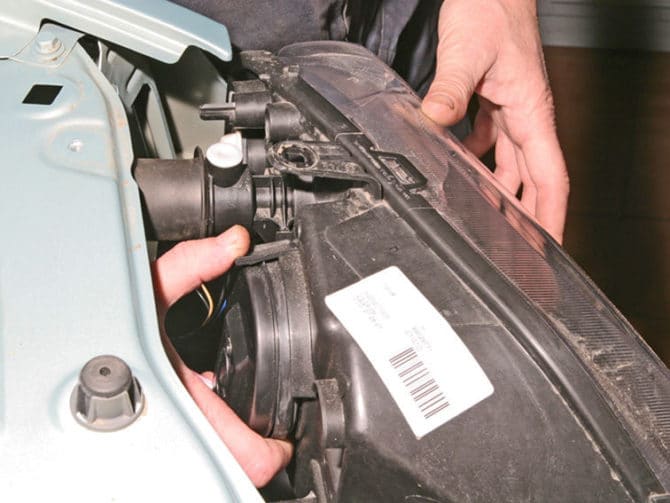

4. Далее отключите приводной трос и отведите блок-фару в сторону, открутив три болта.
5. Отжав фиксатор, отключите колодку проводов. Теперь вся блок-фара должна остаться у вас в руках.

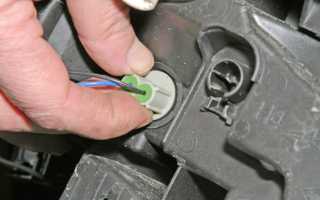

6. Теперь может быть осуществлена замена лампочки габарита. Если блок-фара правая, то крутите патрон против часовой, если левая – то почасовой.
7. Чтобы достать лампу, потяните за два провода, черный и следующий желтый.

Возможные неисправности переключателя света и их устранение

В Рено Логан переключатель света время от времени приходит в негодность. Обычно это происходит из-за неполадок с проводкой. Могут перестать включать одновременно как все фонари, так и, к примеру, только габаритные.

Чтобы устранить эту проблему, вам нужно отключить минус с аккумулятора, а затем снять кожух с руля и открутить переключатель. Отсоедините клемму, отжав зажим с двух сторон. Осмотрите деталь, чтобы определить, какой из проводков переломился. Чаще всего, это случается с черным и красным. Для починки регулятора, вам следует заменить оба эти проводка.

Рекомендуем: Замена датчика охлаждающей жидкости Рено Логан: кратко и понятно

Диодные лампы

Некоторые Логановоды рекомендуют при замене использовать диодные лампы. С ними уменьшается потребление тока, и улучшается видимость на дороге. Мы рекомендуем Вам обратить внимание на лампы с количеством диодов не менее 13-ти штук.

Установка диодных ламп не заменит Вам требование ездить с включенными дневными ходовыми огнями, или противотуманными фарами.

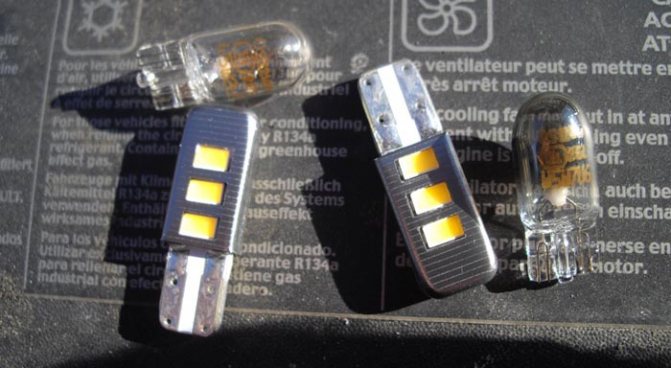

Обычные и диодные лампы в габаритные огни

Установка диодных огней ничем не отличается от обычных. А свет от диодных лучше, потребление тока тоже меньше. Самое главное — сделать правильный выбор.

13-ти диодная габаритная лампа

Стало намного ярче

Если вы хотите поменять лампу ближнего света на Рено Логан, то в этой статье всё подробно об этом написано.

Замена лампочки переднего габарита на Рено Логан

Многие владельцы Рено Логан при выходе лампочек из строя отправляются на СТО для их замены. Но проблему можно решить и самостоятельно. Менять лампочку габаритного огня так же просто, как и любую другую. Тем более, если у Вас подключена сигнализация на эти огни, то лампочки могут перегорать чаще обычного.

Так как каждого такого светового элемента, есть свой срок годности, никто не застрахован от того, что в пути одна из них не выйдет из строя и придётся экстренно производить её замену.

Меняя лампочки габаритных огней в передних блок-фарах, совсем необязательно эти фары снимать, как рекомендует большинство ресурсов в сети. Даже моя рука (а она не самая изящная) в состоянии добраться до патрона габаритов, расположенного с тыльной стороны фары. Если кому-то мешает аккумуляторная батарея, ее можно снять. Мне она не мешает.

В операции нет ничего сложного, и физических усилий она не требует.

Итак, открываем капот моторного отсека и начинаем замену. Правая блок фара. Просовываем руку в щель между аккумулятором и кузовом и на ощупь отыскиваем патрон габаритных огней. Внешне он выглядит так:

Проворачиваем патрон на 90 градусов против часовой стрелки и вынимаем его вместе с лампочкой.

Демонтируем лампочку простым выдергиванием и на ее место ставим новую. После этого производим все действия в обратном порядке: устанавливаем патрон на место и фиксируем его поворотом на 90 градусов по часовой стрелке.

С левой фарой все несколько сложнее, поскольку щель намного уже и подбираться к патрону придется со стороны блока основного света. Моя рука в эту щель пролазит, если твоя нет, то придется частично разобрать блок-фару. Снимаем пластиковую защитную крышку с люка основного света.

Отключаем питание основного света, отсоединив разъем. Снимаем резиновый уплотнитель.

Это интересно: ДТВВ: что это за датчик и на что он влияет

В результате щель станет шире, и в нее легко можно будет пролезть. Точно так же снимаем патрон, меняем лампочку, вставляем патрон, не забываем поставить уплотнительный манжет и подключить колодку питания основного света.

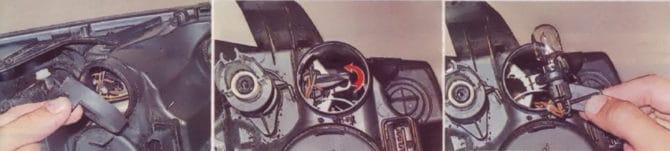

Для владельцев Рено Логан II процесс замены ламп передних габаритных огней отличается несущественно. Единственное отличие состоит в том, что патрон лампы габаритных огней закрыт защитной крышкой. Поэтому выполняем следующие действия:

1. Нащупываем и снимаем крышку (маленькую).
2. Нащупываем и снимаем патрон (поворотом).
3. Меняем лампу.
4. Устанавливаем патрон и надеваем крышку.

Передняя блок-фара

Блок-фара (авто редакции)

В Логане устанавливаются блок-фары, а потому в одной конструкции находятся лампы ближнего света и дальнего света и указатели поворотов. При замене любой из ламп, отключать аккумулятор не обязательно. Противотуманные фары находятся отдельно от блок-фары снизу бампера, подробнее о замене в них лампы здесь.

Какие лампы стоят в передних фарах Рено Логан

• лампа ближнего/дальнего света — H4 (примерно 150 рублей);
• лампа поворотника — PY21W (примерно 45 рублей);
• лампа габарита — W5W (примерно 20 рублей).

Диодные лампы

Некоторые Логановоды рекомендуют при замене использовать диодные лампы. С ними уменьшается потребление тока, и улучшается видимость на дороге. Мы рекомендуем Вам обратить внимание на лампы с количеством диодов не менее 13-ти штук.

Установка диодных ламп не заменит Вам требование ездить с включенными дневными ходовыми огнями, или противотуманными фарами.

Обычные и диодные лампы в габаритные огни

Установка диодных огней ничем не отличается от обычных. А свет от диодных лучше, потребление тока тоже меньше. Самое главное — сделать правильный выбор.

13-ти диодная габаритная лампа

Стало намного ярче

Если вы хотите поменять лампу ближнего света на Рено Логан, то в этой статье всё подробно об этом написано.

Последовательность действий

• Отсоединяем «минус» фары;
• Снимаем передний бампер и освобождаем подход к креплению корпуса;
• Выворачиваем болты блок-фары;
• Аккуратно отсоединяем тросовой привод светового корректора;
• Выкручиваем три самореза, держащих блок-фару и отклоняем её в сторону;
• Отжимаем фиксирующее устройство и снимаем крышку;
• Колодку соединения проводов аккуратно разделяем;

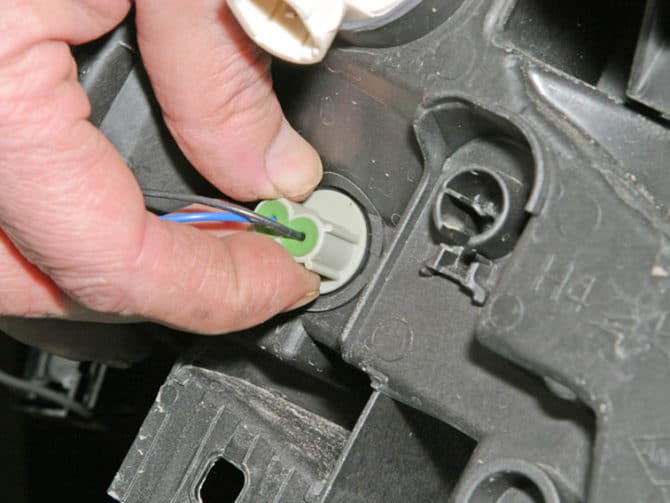

• Ниже основной лампы освещения видим патрон габарита. Чтобы поменять, добраться до него можно, не снимая бампера и корпуса блок-фары, а лишь аккуратно просунув руку между фарой и двигателем;

• На левой фаре поворачиваем патрон по часовой, на правой — против часовой стрелки и свободно его вынимаем;
• Удаляем лампу.
• Лампы Рено имеют артикул W5W. Проверяем номер и марку и ставим её на место.
• Собираем обратно блок-фару, соединяем колодку проводов, устанавливаем трос корректора света и бампер и крепим корпус.

Внимание! Не прикасайтесь к колбе лампы руками – работайте в нитяных перчатках, во избежание быстрого выхода лампы из строя.

Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2021 и 2017 годов.

Это интересно: Замена батарейки в ключе Фольксваген Туарег

Блок-фары на всех поколениях автомобилей Логан не отличаются по размерам. На моделях 2006 и 2007 года на поворотниках было матовое стекло, с 2008 года по 2012 — обыкновенное прозрачное, а начиная с 2012 и по настоящее время — оранжевый отражатель.

Замена габаритных огней сзади

• Отсоединяем клемники на аккумуляторе
• Отгибаем обшивку багажника (в районе фар)

• Выдергиваем разъем питания фары

• Выкручиваем отверткой верхний и нижний крепеж. Обратите внимание, что когда осуществляется замена ламп габаритных огней на Логан II (2020 года выпуска), там вместо саморезов установлены пластиковые зажимы, их нужно выкручивать руками
• Извлекаем блок-фару

• Меняем сгоревшую лампочку. Для этого нужно немного надавить на лампочку и слегка её провернуть. Достаем изношенную лампу и вставляем новую (надавили и провернули)
• Ставим блок-фару на место
• Обслуживая Рено Логан, замена лампы должна осуществляться сразу с дух сторон

Ознакомьтесь с видео-уроком, как заменить заднюю лампочку:

Материал по теме: Как заменить воздушный фильтр на Лада Лагрус

Замена заднего габарита

Задние фонари у Рено Логан I и Рено Логан II имеют практически одинаковую конструкцию. Отличие состоит лишь в том, что в первом поколении фонарь крепится при помощи винтов под крестообразную отвертку (второе поколение – винтовые пластмассовые гайки-барашки) и фиксаторов основной платы 5, а не 2.

Рассмотрим для начала процесс замены ламп задних габаритов (они же лампы стоп-сигналов) на Рено Логан II, поскольку эта модификация более распространена в России. Прежде всего отворачиваем две пластмассовых гайки, крепящие фонарь. Они выполнены в виде барашков, и ключ не понадобится.

Место расположения фиксаторов заднего фонаря в Рено Логан II

Теперь снимаем фонарь: покачиваем и аккуратно тянем назад по ходу автомобиля.

Отключаем разъем питания, нажав на защелку.

Кладем прибор на мягкую поверхность лицом вниз и снимаем мягкую уплотнительную прокладку.

Плата с лампочками крепится при помощи двух защелок. Отжимаем их и снимаем плату.

Сейчас читают: Как заменить лампочку габаритов рено логан | Авто & Мото | Селдон Новости

Лампу, отвечающую за габариты, я отметил стрелкой. Снимается она легким нажатием и поворотом против часовой стрелки до упора. Меняем лампу на исправную, устанавливаем плату на место, подключаем разъем питания, крепим фару.

С Рено Логан I действия несколько иные. В первую очередь снимаем часть обивки багажника напротив фонаря. Под обивкой мы увидим два самореза, расположенные на том же месте, где находятся гайки-барашки в Рено Логан II (см. фото выше). Отворачиваем их крестообразной отверткой и снимаем фонарь. Остальные действия по замене ламп габаритных огней аналогичны. Единственно, плата ламп в Логан I может крепиться как на двух, так и на пяти защелках – зависит от модификации фонаря.

Вот вроде и все о замене лампочек габаритных огней в автомобиле Рено Логан. Если ты внимательно прочитал статью, то без труда справишься с этой задачей самостоятельно, потратив на замену не более 5 минут.

Замена задней габаритной лампочки

• Отсоединяем минусовую клемму аккумулятора;
• В багажнике отделяем и убираем обивку (см. фото ниже);
• Отключаем проводку задних фонарей;
• Крестообразной отвёрткой откручиваем саморезы крепления фары (на Логане 2-й фазы гайки из пластика);
• Выдвигаем на себя задний фонарь и снимаем с защёлок панель лампочек;
• Неисправную лампочку с проворотом вынимаем из посадочного места и вставляем с нажатием новую, повернув её до упора;
• Ставим панель обратно, возвращаем на место фонарь и обшивку багажника.

Работы по замене слева и справа идентичны, сторона не имеет значения. На всех годах выпуска конструкция задних фонарей на Renault Logan практически не изменилась.

Замена лампочки заднего габарита

При замене лампы сзади авто тоже есть некоторые особенности, которые при проведении работы надо учесть.

1. Тут перед началом работы потребуется отсоединить «минус» от аккумулятора.
2. Отгибаем обивку багажника.
3. Отсоедините жгут проводов от задних габаритов.

Отсоединяем жгут питания

Отмечены стрелками два барашка

Снятие блока задних габаритных огней

Так выглядит расположение сигналов на плате задней фары Логана.

При проведении этой работы надо быть внимательным, так как придется контактировать с другими элементами системы.

Ламп не рекомендуется касаться пальцами. Работу надо производить в чистых перчатках.

Замена лампы рено логан своими руками

После очередного проведенного ТО автомобиля в автосервисе обнаружил что перегорела лампа фары ближнего света, что они с ними делают не знаю, но это уже в третий раз. Проездив лето с одним глазом, все-таки пришлось менять лампу, для безопасности движения в ночное время.

Замена лампы правой фары Логана, проблем не вызывает, объем капота позволяет даже заглянуть в гнездо установки лампы, а вот с левой лампой сложнее, работе мешает аккумулятор.

Думаю, что ловкий специалист справится с заменой лампы и без демонтажа аккумулятора, но в любительских условиях аккумулятор лучше снять.

Инструкция по замене ламп своими руками

Процесс того, как поменять лампочку очень простой, особенно на Рено Логан, где устройство автомобиля позволяет подобраться к любой оптике. Для работы из инструментов вам потребуется только плоская отвертка и торцовая головка на «10». А из материалов – лишь новая лампочка. Старайтесь подобрать такую же, которая стояла на автомобиле раньше.

Ближнего света

Весь процесс замены лампочки осуществляется в несколько простых этапов:

• снимите основную заглушку, надавив вниз и потянув на себя;
• далее подденьте плоской отверткой резиновую заглушку и снимите и ее;
• теперь отсоедините провода;
• далее отожмите фиксатор и уберите их в сторону;
• перегоревшая лампа убирается;
• установка новой производится в обратном порядке.

Как заменить габаритную лампу в рено логан?

Габаритная сигнальная подсветка – одна из важных функциональных частей автомобиля. Если они выходят из строя, маневрирование во время дорожного движения будет небезопасным.

Если сигнальная подсветка вышли из строя или стала работать некорректно, необходимо произвести ремонт. Лампочки могут ломаться чаще, если на них установлена сигнализация.

Сейчас читают: Применяемые Лаппы на автомобиль Рено Логан, 1 и второго поколения.

В таком случае необходимо знать, как заменить габаритную лампу на Рено Логан.

Как заменить лампу левой фары автомобиля рено логан своими руками

1. Для демонтажа аккумулятора потребуется два ключа на 8 и 10, для съема клемм с аккумулятора, и накидная головка на 13 для съема планки крепления аккумулятора.

Аккумулятор

Ключи для клемм

Накидная головка

2. Сначала откручиваем своими руками крепление клеммы массы! А потом снимаем клемму « ».

Клемма «масса»

Откручивание крепления

Клемма « »

3. Откручиваем винт крепления аккумулятора. Осторожно вынимаем планку с винтом, чтобы она не упала в капот. Вынимаем аккумулятор из капота.

Откручивание крепления

Планка крепления

Аккумулятор вынут

4. Маленький лайфхак. Возьмите зеркало — это здорово ускорит работу, контролируя свои действия через зеркало, можно будет сразу сделать все правильно.

5. После последней смены лампы в сервисе 2 года назад обнаружил, что защитная крышка не защелкнута и оборван провод датчика закрытия капота, да и сам датчик скис в нижнем положении.

6. Снимаем крышку. Видим резиновое уплотнение и розетку лампы. Снимаем розетку. Снимаем резиновый уплотнитель.

Защитная крышка не защелкнута

Розетка снята

Резиновое уплотнение

7. Самый ответственный момент, запомните как снимаете лампу. Внимательно посмотрите в зеркало на этот крючок, на который вслепую сразу накинуть пружину никак не получиться. Съем крепежной пружины производится нажатием на нее сверху и одновременным отводом вправо, если смотреть по фото.

Крепление лампы пружиной

Крепление лампы пружиной

Пружина снята

8. Прижимная пружина освобождает лампу. Извлекаем лампу. Одеваем перчатку. Берем новую лампу и вставляем ее в гнездо. Ключ цоколя не даст ошибиться. Берем пружину, прижимаем цоколь и отводим ее слегка вправо, а затем влево до зацепления с крючком. Контролируйте свои действия по зеркалу.

Перегоревшая лампа

Берем новую лампу

Вставляем новую лампу

Лайфхак

Лампа закреплена

Уплотнение одето

9. Одеваем резиновое уплотнение. Вставляем розетку. Закрываем розетку крышкой.

Аккумулятор подключен

Ставим и закрепляем клемму « »

10. Устанавливаем аккумулятор на место. Прикручиваем клемму « ». Прикручиваем массу. Проверяем работу фар. При прикручивании клемм проверьте их состояние на всякий случай. Прикручиваем своими руками крепление аккумулятора. Восстанавливаем показания часов автомобиля и настройки авто магнитолы.

Затраты времени на замену фары минимальны, по сравнению с необходимостью поездки в сервис, да и денежки сэкономлены.

Как заменить лампы габаритных огней на рено логан?

Мнемоника является одной из важнейших функциональных систем Renault Logan. Особо значимую роль отыгрывает габаритная сигнальная подсветка. Габаритные огни помогают соседним транспортным средствам аккуратно маневрировать рядом с вашим авто.

Если габаритов нет, то другие участники движения могут не рассчитать размеры транспорта и протаранить край машины. Если сигнальная подсветка начала барахлить, то проводится замена ламп габаритных огней.

Эта процедура несложная, она не отнимет у вас много времени и сил.

Какие инструменты и лампочки понадобятся

Для начала выясним, какие лампы используются в Рено Логан в качестве габаритных. В обоих поколениях они одинаковые. В передних фарах в качестве габаритных производитель установил приборы накаливания W5W мощностью 5 Вт:

В задних фонарях за габаритные огни и стоп-сигнал отвечает один прибор (тоже накаливания) с двумя спиралями — P21/5W.

Если есть желание, то вместо обычных приборов накаливания можно установить светодиодные того же типоразмера.

Диодные аналоги W5W и P21/5W

А теперь по инструментам и принадлежностям. Нам не понадобится ничего особенного:

• крестообразная отвертка (только для Рено Логан I);
• хлопчатобумажные перчатки;
• лампочки на замену.

Цепь включения габаритных огней

Заменить лампочку габаритных огней очень просто самому

В целях экономии топлива и уменьшения нагрузки на генератор в эту цепь сейчас зачастую включают дневные ходовые огни, что достаточно её усложняет.

Возможно вам будет интересно узнать можно ли использовать светодиодные лампы в автомобиле? Подробности читайте в этой статье

Штатный же вариант проводки довольно прост и состоит из следующих элементов:

• предохранители;
• лампы передних и задних габаритных огней;
• центральный или клавишный выключатель;
• остановимся чуть подробнее на первых двух элементах.

Предохранители

Иногда именно перегоревшие предохранители являются причиной того, почему на той или иной стороне не горят габаритные огни.

Предохранителей в цепи обычно два, на левую и правую стороны раздельно. Так как лампочки потребляют небольшую мощность (по 4-5 Вт), то и номинал предохранителей невелик всего 5-7,5 А.

Где находятся предохранители габаритных огней

Там же, где и остальные, в едином блоке. На большинстве современных машин этот блок располагается под панелью приборов рядом с рулевой колонкой, или, что чаще, слева внизу, под пластмассовой накладкой.

В последнем случае достаточно снять крышку, защищающую блок, установленную на защёлках. На обратной стороне крышки, как правило, есть наклейка с информацией о том, какую цепь защищает тот или иной предохранитель, с указанием его номинала.

Самым большим неудобством в данном случае может стать недостаточное знание английского языка – именно на нём обычно сделаны надписи, даже на корейских и японских авто.

Лампы

Внешне лампочка передних габаритов имеет маркировку W5W, но сегодня всё чаще используют светодиодные лампочки габаритных огней.

Их преимущество перед лампами накаливания заключается в большей долговечности, а цена тех и других во многом зависит от производителя. Наиболее известна продукция Philips, Osram, Tesla.

Что такое светодиодные лампы нового поколения 4Drive? Узнайте прямо сейчас!

О светодиодных лампочках для габаритных огней смотрите видео:

Причём, как показал тест «За рулём», не всегда дорогие изделия оправдывают свою цену.

Также достаточно часто передние габариты оснащаются лампочками с металлическим цоколем, но это, можно сказать, «прошлый век».

Для задних же габаритных огней наиболее распространена лампа с двумя спиралями – 21 и 5(или 4) Вт.

Спираль с мощностью 21 Вт загорается при нажатии на тормоз, т.е. лампочка в таком случае служит как стоп-сигнал, спираль же меньшей мощности работает как габаритный огонь.

Так же, как в случае с любыми другими лампами, приобретение более дорогого изделия отнюдь не гарантирует какой-то исключительной долговечности.

Надёжность и безопасность Рено Логан не вызывает сомнений, как и работа всех его систем. Приличное светотехническое оборудование доступно для обслуживания, и внимательно прочитав рекомендации, вы без труда сможете самостоятельно производить замену головной светотехники, включая и габаритные лампы.

Отличаются ли фары на разных поколениях логана и замена ламп в них

На сегодняшний день автомобиль Renault Logan насчитывает два поколения. Первое начало свою жизнь в 2005 году на (Москва) и закончило в 2021.

Второе поколение родилось в Тольятти (АвтоВАЗ) в 2020 году, и выпуск его продолжается по сей день.

Как видно из приведенных фото, блок-фары у поколений несколько отличаются, и отличия эти не только внешние, но и конструктивные. Тем не менее алгоритм замены ламп габаритных огней у Рено Логан I и Рено Логан II почти одинаков. Единственное отличие – защитная крышка (Логан II), которая закрывает цоколь лампы габаритов.

Что касается задних фонарей, то конструкция их не изменилась вовсе, а значит, и алгоритм замены лампочек в них остался прежним.

Как выполняется замена ламп ближнего света на Рено Логан

Модель Рено Логан (Renault Logan) получила широкое распространение благодаря удачному сочетанию надежности и качества по приемлемой цене. На деле, бюджетный автомобиль также получился недорогим в обслуживании. Более того, многие автолюбители обслуживают авто подобного класса самостоятельно. Что касается модели Логан, данная машина не стала исключением.

Такие работы, как замена масел, фильтров, свечей зажигания или лампы ближнего света Рено Логан вполне можно выполнить в условиях обычного гаража. Далее мы рассмотрим, как поменять лампочку ближнего света Логан, а также какие тонкости и нюансы следует учитывать в рамках выполнения данной процедуры.

ЗАМЕНА ЛАМПОЧЕК ПЕРЕДНЕЙ ФАРЫ НА ЛОГАН ЛАДА ЛАРГУС | REPLACING HEADLIGHT BULBS FOR Logan Lada Largus

При этом важно подбирать лампы лучшего качества, так как использование дешевых аналогов потребует более частой замены. На практике, оптимальным вариантом принято считать Philips H4, Osram, а также Narva. Главное, приобретать оригинальные лампы у проверенных продавцов, так как сегодня на рынке встречается большое количество подделок.

Последовательность действий

• Отсоединяем «минус» фары;
• Снимаем передний бампер и освобождаем подход к креплению корпуса;
• Выворачиваем болты блок-фары;
• Аккуратно отсоединяем тросовой привод светового корректора;
• Выкручиваем три самореза, держащих блок-фару и отклоняем её в сторону;
• Отжимаем фиксирующее устройство и снимаем крышку;
• Колодку соединения проводов аккуратно разделяем;
• Ниже основной лампы освещения видим патрон габарита. Чтобы поменять, добраться до него можно, не снимая бампера и корпуса блок-фары, а лишь аккуратно просунув руку между фарой и двигателем;

Сейчас читают: 8.1.5. Renault Logan. Эксплуатация, обслуживание и ремонт автомобилей Рено Логан c 2005 года выпуска. Электрооборудование. Замена ламп в блок-фаре и снятие блок-фары, снятие исполнительного механизма регулятора направления пучков света фар. — «ВАЖНО ВСЕМ» — автотранспортный портал

• На левой фаре поворачиваем патрон по часовой, на правой — против часовой стрелки и свободно его вынимаем;
• Удаляем лампу.
• Лампы Рено имеют артикул W5W. Проверяем номер и марку и ставим её на место.
• Собираем обратно блок-фару, соединяем колодку проводов, устанавливаем трос корректора света и бампер и крепим корпус.

Внимание! Не прикасайтесь к колбе лампы руками – работайте в нитяных перчатках, во избежание быстрого выхода лампы из строя.

Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2020, 2021, 2021 и 2021 года, можно купить аналоги от 2021, 2021 и 2020 годов.

Блок-фары на всех поколениях автомобилей Логан не отличаются по размерам. На моделях 2006 и 2007 года на поворотниках было матовое стекло, с 2008 года по 2021 — обыкновенное прозрачное, а начиная с 2020 и по настоящее время — оранжевый отражатель.

Замена габаритной лампочки Рено Логан в передней и задней фаре своими руками

16067 .Мар.2015

Автомобили марки Рено завоевали сердца россиян своей бюджетной ценой, отличной подвеской, специально разработанной для наших дорог и оригинальными двигателями французских производителей. Качество светотехнического оборудования также находится на высоком уровне, а замена габаритной лампочки не составит особого труда.

Замена передней габаритной лампочки

Все ходовые огни на Рено сведены в блок-фару, что значительно упрощает процесс удаления и установки как габаритных, так и поворотных ламп. Рекомендуем посмотреть видео:

Если не горят передние габариты, советуем сделать замену лампочки. Чтобы разобрать переднюю лампу, понадобится головка на 10 с удлинителем и отвёртка.

Последовательность действий

• Отсоединяем «минус» фары;
• Снимаем передний бампер и освобождаем подход к креплению корпуса;
• Выворачиваем болты блок-фары;
• Аккуратно отсоединяем тросовой привод светового корректора;
• Выкручиваем три самореза, держащих блок-фару и отклоняем её в сторону;
• Отжимаем фиксирующее устройство и снимаем крышку;
• Колодку соединения проводов аккуратно разделяем;
• Ниже основной лампы освещения видим патрон габарита. Чтобы поменять, добраться до него можно, не снимая бампера и корпуса блок-фары, а лишь аккуратно просунув руку между фарой и двигателем;

• На левой фаре поворачиваем патрон по часовой, на правой — против часовой стрелки и свободно его вынимаем;
• Удаляем лампу.
• Лампы Рено имеют артикул W5W. Проверяем номер и марку и ставим её на место.
• Собираем обратно блок-фару, соединяем колодку проводов, устанавливаем трос корректора света и бампер и крепим корпус.

Внимание! Не прикасайтесь к колбе лампы руками – работайте в нитяных перчатках, во избежание быстрого выхода лампы из строя.

Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2021 и 2017 годов.

Блок-фары на всех поколениях автомобилей Логан не отличаются по размерам. На моделях 2006 и 2007 года на поворотниках было матовое стекло, с 2008 года по 2012 — обыкновенное прозрачное, а начиная с 2012 и по настоящее время — оранжевый отражатель.

Замена задней габаритной лампочки

Последовательность действий:

• Отсоединяем минусовую клемму аккумулятора;
• В багажнике отделяем и убираем обивку (см. фото ниже);
• Отключаем проводку задних фонарей;
• Крестообразной отвёрткой откручиваем саморезы крепления фары (на Логане 2-й фазы гайки из пластика);
• Выдвигаем на себя задний фонарь и снимаем с защёлок панель лампочек;
• Неисправную лампочку с проворотом вынимаем из посадочного места и вставляем с нажатием новую, повернув её до упора;
• Ставим панель обратно, возвращаем на место фонарь и обшивку багажника.

Пошаговая замена габаритной лампы рено логан

Чтобы заменить лампу нужно снять аккумулятор, но если у вас тонкая ладошка то можно попробовать поменять и не снимая аккумулятора.

1. Открываем капот и просовываем руку в направлении цоколя габаритного огня.

2. Беремся за цоколь пальцами и поворачиваем его на 90 градусов по часовой стрелке.

3. Вынимаем цоколь из фары, он будет вместе с лампой.

4. Меняем лампу.

Лампа просто выдергивается из цоколя на себя, так же само устанавливается.

5. Берем цоколь с уже замененной лампой и вставляем в корпус фары.

6. Далее проворачиваем цоколь на 90 градусов против часовой стрелки и работа завершена.

Если возникли вопросы, пишите в коменты.

Выбирайте диагностическое оборудование для автомобильных кондиционеров

Замена ламп в блок-фаре Рено Логан

Замена ламп указателя поворота и габарита в блок-фаре Рено Логан

Замену лампы головного (ближнего и дальнего) света в блок-фаре см. «Замена лампы головного света в блок-фаре, комбинированной лампы габаритного света и сигнала торможения в заднем фонаре». Работу проводим на левой блок-фаре (для наглядности операции показываем на незакрепленной блок-фаре). Операции по замене ламп в левой блок-фаре удобнее проводить при снятой аккумуляторной батарее (см. «Снятие аккумуляторной батареи»). Для замены лампы указателя поворота…

…отжимаем фиксатор колодки проводов…

…и отсоединяем колодку от патрона лампы указателя поворота

Поворачиваем патрон лампы по часовой стрелке (для правой фары – против часовой стрелки)…

…и вынимаем патрон вместе с лампой. Нажав на лампу, поворачиваем ее против часовой стрелки…

…и вынимаем из патрона.

Перегоревшую лампу указателя поворота заменяем новой PY21W. Перед заменой лампы габаритного света удобнее сначала отсоединить колодку проводов от патрона лампы указателя поворота (см. выше).

Поворачиваем патрон лампы габаритного света по часовой стрелке (для правой фары — против часовой стрелки)…

…и извлекаем патрон с лампой из корпуса блок-фары.

Вынимаем бесцокольную лампу габаритного света из патрона и заменяем новой W5W

Процесс замены габаритных ламп подробно

Некоторые владельцы снимают блок-лампу полностью, но это много лишних действий. У меня рука пролазиет спокойно в щель, даже где аккумулятор!

1. Головкой надо снять блок-фару.
2. Потом надо отключить «минусовой» провод от фары.
3. Снять весь передний бампер.
4. Отсоединить трос корректора фар.
5. Чтобы отвести фару в сторону надо открутить три самореза.

Чтобы заменить элемент габаритного освещения не требуется никакого дополнительного оборудования, процесс не займёт больше 5 минут.

1. Для того чтобы заменить лампу, требуется открыть капот и нащупать на блок фаре патрон лампы габарита, который расположен чуть ниже лампы головного освещения.
2. Найти корпус лампы на ощупь не составит труда.
   Достали патрон и пробуем извлечь перегоревшую лампу
3. Далее выворачиваем патрон в левую сторону и достаем из корпуса фары.
   Лампу извлекли, готовимся к установке новой лампы габаритных огней
4. Чтобы заменить лампу, достаточно лишь потянуть за неё.
   Доставать лампочку из корпуса необходимо только в хб перчатках.

Установка новых габаритных огней сзади

Инструкция:

1. Отсоединить минусовую клемму.
2. Отключить проводку задних огней.
3. Отделить и вынуть обивку багажника.
4. Открутить саморезы крепления фары.
5. Достать задний фонарь и отщелкнуть панель крепления лампочек.
6. Вытянуть неработающую лампочку (для этого необходимо ее повернуть).
7. Вставить новые габаритные огни – нажать и повернуть до упора.
8. Установить обратно панель и фонарь, закрепить обшивку багажника.

Процесс того, как заменить лампочку габарита на Рено Логан одинаков на новых и старых моделях – конструкция почти не претерпела изменений. Порядок действий для правой и левой лампы один и тот же.

Узнайте больше о новом Логан

• Как поменять лампочки габаритных огней на Рено Логан за 5 минут
• Как заменить лампочку габаритов рено логан | Авто & Мото | Селдон Новости
• Применяемые Лаппы на автомобиль Рено Логан, 1 и второго поколения.
• Стук в передней подвеске на мелких кочках и неровностях Рено Логан – Taxi Bolt
• Масляный фильтр Рено Логан 1.4 и 1.6: двигатель 8 и 16 клапанный
• Цветные схемы электрооборудования RENAULT LOGAN с 2004 Схемы предохранителей, электросхемы автомобилей
• Двигатель Рено Логан 1.6 8 клапанов || Renault logan двигатель k7mf710
• Схемы электрооборудования Renault Logan ⋆ АВТОМАСТЕРСКАЯ

Не прикасайтесь к стеклянной части лампы, так как кожный жир значительно сократит срок службы лампы. Если вы случайно прикоснулись к стеклянной поверхности лампы, необходимо осторожно протереть ее тряпкой, смоченной в метиловом спирте, а затем высушить перед установкой. Предупреждение! Дайте лампе полностью остыть, прежде чем приступать к выполнению процедуры снятия, если головные фары только что были включены. Всегда используйте бумажное полотенце или сухую чистую тряпку при установке новой лампы, чтобы избежать получения травм в случае повреждения лампы, а также чтобы увеличить срок службы лампы. Лампы применяемые на renault logan Замена ламп блок-фары — дальнего и ближнего света Снимите крышку А. Отсоедините разъем лампочки 1. Отсоедините пружинный фиксатор 4 и извлеките лампочку. Тип лампочки: Н4. Замена лампы габаритного фонаря Поверните на четверть оборота патрон 2, чтобы извлечь лампочку. Тип лампочки: W5W. Замена ламп указателей поворота Поверните на четверть оборота патрон 3, чтобы извлечь лампочку. Тип лампочки: лампа грушевидной формы с байонетным цоколем 21W. Тип лампочки: PY21W. Чистка фар Фары оборудованы стеклом из поликарбоната. Для чистки следует использовать мягкую ткань или вату. Если загрязнения не очищаются всухую, слегка смочите мягкую ткань (или вату) в мыльном растворе и протрите загрязненные места, затем протрите еще раз мягкой влажной тканью или ватой. Закончите чистку, осторожно вытирая мягкой сухой тканью. Использование моющих средств, содержащих спирт, запрещено. Замена ламп задних фонарей Выкрутите винты 1 и извлеките блок задних фонарей. Снимите пеноматериал 2. Отсоедините патрон, нажав на фиксатор 3. 4 — Габаритный фонарь и фонарь стоп-сигнала. Лампочка грушевидной формы с баионетным цоколем с двумя нитями накаливания Р 21/5 W. 5 — Указатель поворота. Лампочка оранжевая, грушевидной формы с баионетным цоколем Р 21 W. 6 — Фонарь заднего хода. Лампочка грушевидной формы с баионетным цоколем Р 21W. Противотуманный фонарь. Лампочка грушевидной формы с баионетным цоколем Р 21W. Замена лампы дополнительного стоп-сигнала Доступ к третьему стоп-сигналу 7 осуществляется через багажный отсек. Поверните патрон 8 на четверть оборота, чтобы извлечь лампочку. Тип лампочки: Р 21W.

Замена ламп световых приборов, виды ламп

Не прикасайтесь к стеклянной части лампы, так как кожный жир значительно сократит срок службы лампы. Если вы случайно прикоснулись к стеклянной поверхности лампы, необходимо осторожно протереть ее тряпкой, смоченной в метиловом спирте, а затем высушить перед установкой. Предупреждение! Дайте лампе полностью остыть, прежде чем приступать к выполнению процедуры снятия, если головные фары только что были включены. Всегда используйте бумажное полотенце или сухую чистую тряпку при установке новой лампы, чтобы избежать получения травм в случае повреждения лампы, а также чтобы увеличить срок службы лампы.

Лампы применяемые на Renault Logan

Замена ламп блок-фары — дальнего и ближнего света

Снимите крышку А. Отсоедините разъем лампочки 1. Отсоедините пружинный фиксатор 4 и извлеките лампочку. Тип лампочки: Н4.

Замена лампы габаритного фонаря

Поверните на четверть оборота патрон 2, чтобы извлечь лампочку. Тип лампочки: W5W.

Замена ламп указателей поворота

Поверните на четверть оборота патрон 3, чтобы извлечь лампочку. Тип лампочки: лампа грушевидной формы с байонетным цоколем 21W. Тип лампочки: PY21W.

Чистка фар

Фары оборудованы стеклом из поликарбоната. Для чистки следует использовать мягкую ткань или вату. Если загрязнения не очищаются всухую, слегка смочите мягкую ткань (или вату) в мыльном растворе и протрите загрязненные места, затем протрите еще раз мягкой влажной тканью или ватой. Закончите чистку, осторожно вытирая мягкой сухой тканью. Использование моющих средств, содержащих спирт, запрещено.

Замена ламп задних фонарей

Выкрутите винты 1 и извлеките блок задних фонарей. Снимите пеноматериал 2. Отсоедините патрон, нажав на фиксатор 3. 4 — Габаритный фонарь и фонарь стоп-сигнала. Лампочка грушевидной формы с баионетным цоколем с двумя нитями накаливания Р 21/5 W. 5 — Указатель поворота. Лампочка оранжевая, грушевидной формы с баионетным цоколем Р 21 W. 6 — Фонарь заднего хода. Лампочка грушевидной формы с баионетным цоколем Р 21W. Противотуманный фонарь. Лампочка грушевидной формы с баионетным цоколем Р 21W.

Замена лампы дополнительного стоп-сигнала

Доступ к третьему стоп-сигналу 7 осуществляется через багажный отсек. Поверните патрон 8 на четверть оборота, чтобы извлечь лампочку. Тип лампочки: Р 21W.

Замена лампы фонаря освещения номерного знака

Освободите патрон 9 с помощью инструмента типа плоской отвертки. Отсоедините отражатель для доступа к лампочке 10. Тип лампочки: W5W.
