Ремень ГРМ (газораспределительного механизма) – крайне важная составляющая двигателя в каждом автомобиле. Любое повреждение, а тем более разрыв ремня, приведёт к поломке, после которой транспорт больше не заведётся. Поэтому ремень ГРМ требует регулярной диагностики и замены. Ниже речь пойдёт о том, как происходит замена ремня ГРМ на «Рено Логан» с 8-клапанными двигателями объёмом 1,4–1,6.

Периодичность замены ремня грм на «Рено Логан»

По регламенту, ремень ГРМ необходимо менять каждые 60 000 км пробега или через 4 года активной эксплуатации. Ничего страшного не случится, если замена произойдёт и на 70 000 км, утверждает регламент. Но на практике всё зависит от манеры езды: у одних автолюбителей ремень сдаёт позиции уже на 50 000 км, у других спокойно живёт до 100 000 км. Автомобилисты рекомендуют менять ремень после 45 000 км пробега, немного корректируя эту цифру по результатам диагностики.

Когда точно надо менять ремень

Согласно регламенту, через каждые 15 000 км пробега Logan должен проходить техническое обслуживание. Даже если до плановой замены ремня ГРМ ещё далеко, во время ТО его нужно тщательно осмотреть. О том, что он скоро выйдет из строя, сигнализируют:

• расслоение резино-металлической основы;
• появление трещин и порезов;
• отделившиеся кордовые нити;
• складки, изгибы, вмятины и прочие деформации;
• повреждённые зубцы;
• замасленный материал ремня.

Если ремень в порядке, а до плановой замены ещё далеко, его просто подтягивают и оставляют до следующей диагностики.

Что будет, если не поменять ремень вовремя

Результатом несвоевременной замены ремня ГРМ может стать сильная деформация клапанов в головке блока цилиндров. В этом случае ремонт может стоить очень дорого. Клапана гнутся на обеих версиях 8-клапанных двигателей, устанавливаемых на Логан, и на K7M, и на K7J.

Схема ремня ГРМ

Система газораспределительного механизма выглядит таким образом:

1. Комплект ГРМ
2. Распредвал
3. Упорная шайба
4. Шкив распредвала
5. Ремень ГРМ
6. Натяжной ролик
7. Болт М6
8. Болт шкива распредвала 8200651816
9. Гайка
10. Шпилька
11. Шайба

Изготовление фиксаторов

Для фиксатора коленвала потребуется болт с резьбой М10Х1.5 длинной не меньше 90 мм. Нарезаем резьбу до конца и на наждаке, ну или напильником стачиваем резьбу на длину 58 мм, тем самым у нас получится диаметр 8. Что бы получить размер 68 подкладываем шайбы. Выглядит это так.

Самый главный размер здесь это 68 он должен быть выдержан четко. Остальные можно сделать плюс, минус.

Фиксатор распредвалов сделать еще проще. Берем подходящею по размеру пластину или уголок шириной 5 мм и делаем небольшой паз по размерам. Все просто.

Что потребуется для замены ремня

Новый ремень ГРМ

Для моторов объёмом 1,4 и 1,6 литра всегда используют один и тот же набор: ремень и натяжной ролик. Поэтому производители продают их в комплекте. В таблице приведены артикул оригинального ремня ГРМ для Рено «Логан» с 8-ю клапанами, артикулы нескольких популярных аналогов, а также примерные цены на них.

Инструменты

Для работы понадобится:

• головки и ключи на 8, 10, 16, 18;
• удлинитель;
• домкрат;
• подпорка для двигателя;
• трещотка с головкой на 10;
• вилка для натяжения ролика.

Запчасти и инструменты

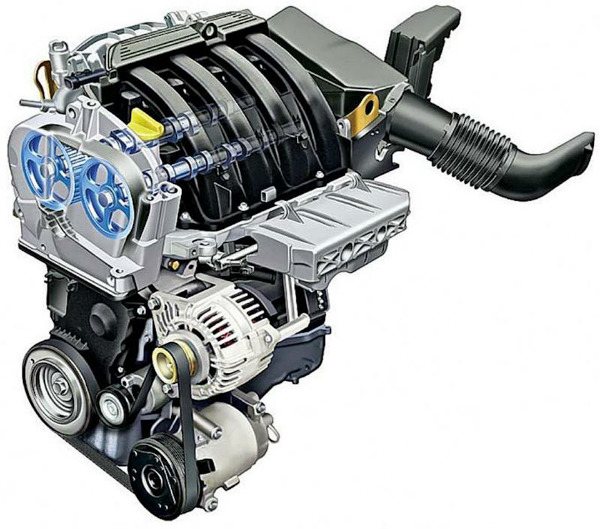

Автомобиль, оснащенный бензиновым мотором К4М, имеет оригинальный ремень привода ГРМ. Он обеспечивает максимальный ресурс работы. Загляните в мануал, чтобы узнать артикул ремня и других деталей привода: ролики, подшипники, шкивы. Для автомобиля Лада Ларгус — артикул 130C17529R, 16-клапанный двигатель К4М. Рекомендуемый аналог — Gates K035671XC, а для Renault Lada Nissan — Gates K016PK1823XS.

Кроме запчастей, понадобятся:

• гаражные инструменты — набор головок, отверток, ключей, трещотка, домкрат, молоток, плоскогубцы
• приспособление фиксации шкивов РВ
• маркер
• проникающая смазка WD-40.

Пошаговая инструкция по замене ремня ГРМ

Если всё подготовлено, пора приступать к процедуре. Как правило, она занимает около 2,5 часов. У новичков — чуть больше, у опытных водителей — чуть меньше.

Видео: Замена ремня ГРМ на Рено 1,4–1,6 8V (K7J, K7M) до 2010 г.в. Логан, Сандеро

Процедура происходит по следующему алгоритму:

1. Поддомкратить переднее правое колесо и снять его. Затем отщёлкнуть грязезащитный пластиковый кожух, под которым спрятан ремень привода генератора. Снять ремень.
2. Далее нужно открутить шкив коленвала, который держится болтом на 18. Если есть пневматический гайковёрт, процедура пройдёт без проблем. В противном случае нужно остановить маховик большой плоской отвёрткой, после чего открутить болт. Лучше привлечь к процессу помощника.
3. Необходимо демонтировать правую опору двигателя. Перед этим под мотором ставят надёжную подставку (лучше, если она будет из дерева, чтобы не повредить защиту картера). Опору упирают в разъём, открывающий доступ к сливной пробке.

   Другой конец бруска упирается в пол

4. Убедившись, что двигатель надёжно укреплён, отщёлкивают трубку продувки абсорбера и провод, убирают их в сторону.
5. Затем нужно открутить 5 болтов на 16, соединяющих правую опору мотора, кузов и крышку привода ГРМ. После этого убирают опорный узел.
6. Чтобы при работе не сломать пластиковый наконечник, щуп вынимают. Отверстие нужно заглушить паклей либо пробкой. После этого приступают к демонтажу кожуха ремня ГРМ. Сначала снимают нижнюю часть, которая крепится 3-мя болтами. Головки могут быть на 8 или на 10 (зависит от года выпуска). Открученный кожух снимают через низ моторного отсека.

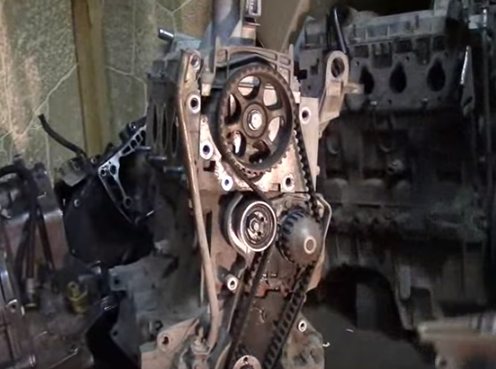

   Легче показывать на снятом двигателе

7. Верхняя крышка железного кожуха удерживается 5 болтами — 4 на 13 и 1 на 10. Если машина выпущена до 2008 года, на ней будут стоять болты на 16. По задумке производителя нижние болты закреплены на герметике, потому что в этом месте проходят масляные каналы. Для выкручивания этих болтов придётся приложить дополнительные усилия. К тому же, при сборке агрегата их снова нужно «посадить» на герметик.
8. Когда болты откручены, можно устранить верхнюю крышку. Откроется доступ к ремню ГРМ.



9. Далее нужно распределить шкивы по меткам. Стрелку на шестерне распредвала наводят на значок DACIA (буква D), который отлит на клапанной крышке. Так просто шестерня не сдастся, поэтому нужно использовать болт, удерживающий шкив коленвала. На него надевают большую гайку и накручивают до упора, затем крутят по часовой стрелке, пока метки не соединятся. Чтобы ухватиться ключом было легче, под головку можно установить подставку.
10. Когда метки выставлены, необходимо демонтировать натяжной ролик. Для этого берут головку на 16, откручивают болт, снимают с оси ролик и ремень ГРМ.
11. Итак, старый ремень снят. Перед установкой нового необходимо почистить шестерни и все остальные детали, обычно спрятанные под кожухами. Их промывают и продувают потоком сжатого воздуха.
12. На очищенную ось устанавливают ролик и не до конца притягивают гайкой.
13. Установку нового ремня начинают с шестерёнки коленчатого вала. На ремне нарисованы указатели, которые помогут совместить нижнюю и верхнюю часть с метками на шестерёнке. Далее ремень натягивают на помпу, распредвал и ролик. Важно проследить, чтобы метка на ремне соединилась с указателем на распредвале. Чтобы не запутаться, надписи на ремне тщательно изучают: часть со стрелками и надписями о производителе — это верх ремня. Ближняя метка пойдёт на распредвал, дальняя — на коленвал.
14. Сразу после установки ремень будет провисать между шкивами. Слабину убирают, слегка провернув шестерню распредвала против направления вращения мотора.

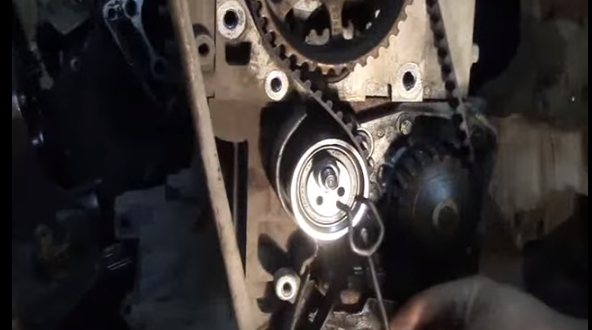

15. Далее необходимо выполнить правильную натяжку ремня. Для этого используют специальный вилочный ключ (если оригинального нет, можно использовать ключ для моделей ВАЗ с передним приводом). Вилку вставляют в ролик, слегка отводят его вверх и прокручивают против часовой стрелки. Оптимальным считается натяжение, в котором ремень ГРМ отклоняется от первоначального состояния на 60 градусов. Как только подходящее натяжение найдено, ролик затягивают гайкой.



16. Затем нужно проверить работу. Болт крепления шкива коленвала прокручивают на 2 оборота и проверяют, совпадают ли метки и сохранилось ли натяжение ремня. Если что-то не так, гайку ролика ослабляют и ремень натягивают ещё раз.
17. Если всё в порядке, производят обратную сборку. Важно помнить о том, что два нижних болта верхней крышки привода ГРМ нужно закрепить герметиком, чтобы избежать подтекания масла из внутренних каналов.

Ремонт запчасти газораспределительного механизма

Далее самое интересное – фиксация коленвала при смене ГРМ для машин с dci 1.5 и 1.6. Для этого можно задействовать отверстие датчика и согнуть монтировку. Он прочно засядет на зубцы маховика в силу их формы.

Если вы не нашли датчик – он расположен в точке соприкосновения двигателя и коробки, сидит на двух болтах.

В качестве монтировки для стопора можно использовать другие предметы на ваше усмотрение.

Далее открутим натяжитель и убираем его вместе с установкой ГРМ. «Звезду» снимаем без шпонки, в коленвале есть паз, но ничего не трогаем. Касаемо смены помпы – решайте сами, но желательно, поменять, раз уж такое дело. Перед этим нужно не забыть слить жидкость охлаждения.

Аккуратно одеваем без натяжки ролик натяжителя. Затем стопорим шкив распредвала. Маркировку для авто с dci 1.5 и 1.6 можно поймать напротив метки на крышке, но об этом чуть позже. Здесь важно найти метки и соединить их с маркировкой на шкиве вала и ТНВД.

Чтобы сделать трансформацию ремня, нужно в любом случае заехать на подъемник или домкратом поднимать часть машины.

• Установку снимаем, как в описании выше.
• Сама замена ГРМ на dci 1.5 происходит быстро, но важно соблюдать осторожность с натяжителем.
• Сначала вставить в «звезду» и затем в коленвал. Это быстрее, чем натягивать его через шкив или на саму «звезду» сразу.
• Берем ключ Е14 и снимает заглушку с коленвала – фиксатор. Она под маслом – слева и чуть ниже.
• Далее за зубец маховика цепляемся и поворачиваем коленвал. Он может упереться в фиксатор.
• Берем шестигранник и крутим ролик натяжителя, чтоб стрелка показала на маркировку.
• Слегка нужно подтянуть болт шкива.
• Ключом цепляемся за болт и проворачиваем его несколько раз.
• Далее проверяем совпадение шкива.
• Делаем фиксацию и затягиваем его полностью.

Проверка и натяжка ремня

Несколько слов о процессе натяжки ремня. На 16-клапанном моторе проверка натяжения осуществляется путем осмотра натяжного устройства.

На нем имеются указатели, которые при нормальной натяжке приводного элемента должны быть совмещены.

Если верхний указатель ушел в сторону – это указывает на послабление или перетяжку ремня.

Чтобы отрегулировать натяжение, необходимо послабить гайку ролика и при помощи шестигранника провернуть ролик так, чтобы указатели совместились.

В 8-клапанных же агрегатах проверка натяжения осуществляется руками. Для этого берем пальцами ремень посредине участка между шкивом распредвала и помпой (К7М) или шестерни коленчатого вала (ВАЗ) и пытаемся его провернуть вокруг оси.

У нормально натянутого ремня угол поворота не должен превышать 90 град. Ниже показано на примере ВАЗ 2110.

Если угол поворота слишком маленький или большой – проводим натяжку путем послабления гайки натяжного ролика и проворота самого ролика специальным ключом.

Признаки надобности в замене

Следует отметить, что ресурс привода зависит также от качества его изготовления, поэтому и следует периодически проверять его состояние.

Если на ремне замечены:

• Явные следы износа;
• Трещины;
• Сильный потертости;
• Подрезы;
• Расслоение;
• Торчащие нити корда.

Это все указывает на то, что ремень уже поврежден и требует срочной замены, поскольку остаточный ресурс его неизвестен и порваться он может в любой момент.

Также, если на ремне видны следы смазочного материала, то его тоже следует менять, поскольку масло негативно влияет на резину, что приводит к расслоению.

Порыв привода ГРМ на Лада Ларгус был бы не так страшен, если бы в результате этого не сталкивались поршни с клапанами.

Причем удар этот сильный, из-за чего клапаны просто гнуться, а на поршнях остаются достаточно глубокие следы.

В результате для восстановления работоспособности силовой установки придется менять ЦПГ и клапаны, а также ремонтировать головку блока.

Чтобы этого избежать, лучше своевременно проверять состояние ремня и заменять при малейших следах износа или повреждения. Финансово это будет значительно дешевле, чем ремонтировать двигатель.
