Система зажигания бензинового двигателя предназначена для воспламенения воздушно-топливной смеси. Возгорание этой смеси происходит благодаря искре.

В зависимости от того каким способом происходит управления процессом, систему зажигания разделяют на 3 типа:

• контактная,
• бесконтактная,
• электронная.

В контактной системе управление накапливанием и распределением искры по цилиндрам осуществляется устройством механического типа — прерыватель-распределитель (трамблер).

В бесконтактной системе зажигания такую функцию выполняет транзисторный коммутатор.

При электронной системе зажигания распределением электрической энергии управляет электронный блок управления (ЭБУ).

Проверка конденсатора на автомобилях ВАЗ 2105, 2107

Основной неисправностью конденсатора в контактной системе зажигания является его «пробой» на «массу». При этом двигатель автомобиля может не запуститься вовсе или будет запускаться и глохнуть, или внезапно заглохнет во время движения. Характерными внешними признаками неисправности являются: сильное искрение между контактами прерывателя при пуске двигателя и очень слабая искра или полное ее отсутствие.
Существует несколько способов проверки конденсатора на автомобилях ВАЗ 2105, 2107.

— При помощи контрольной лампы.

Отсоединяем провод, идущий с катушки зажигания и провод конденсатора от трамблера (они крепятся на одном выводе «К» прерывателя). Между ними подключаем контрольную лампу, включаем зажигание и наблюдаем за ней. Загорелась – конденсатор «пробит» и подлежит замене. Нет – исправен.

— При помощи провода от катушки зажигания.

Как и в способе, описанном выше, отсоединяем провод от катушки и провод конденсатора от вывода на трамблере. Включаем зажигание. Соприкасаем наконечники проводов. Появилось искрение – конденсатор неисправен. Нет – все в порядке.

1 — катушка зажигания, 2 — крышка трамблера, 3 — трамблер, 4 — конденсатор.

— При помощи заряда током высокого напряжения и последующим разрядом на «массу».

Проворачиваем коленчатый вал так, чтобы контакты прерывателя в трамблере сомкнулись. Отсоединяем от трамблера только провод конденсатора. Включаем зажигание. Подносим к наконечнику провода конденсатора наконечник центрального высоковольтного провода от катушки зажигания. Отверткой размыкаем контакты прерывателя (или можно рукой немного повернуть распределитель, чтобы контакты разошлись). Между наконечником высоковольтного провода и наконечником провода конденсатора проскочит искра – конденсатор зарядится током высокого напряжения. Подносим наконечник провода конденсатора к его корпусу. Появление разрядной искры со щелчком свидетельствует о нормальном состоянии конденсатора. Искры нет – конденсатор неисправен.

Примечания и дополнения

— Конденсатор на автомобилях ВАЗ 2105, 2107 и их модификациях с контактной системой зажигания устанавливается на трамблере (30.3706-01) параллельно контактам прерывателя и служит для повышения вторичного напряжения и предотвращения обгорания контактов. Он заряжается при размыкании контактов и разряжается через вторичную обмотку катушки зажигания, чем вызывает повышения вторичного напряжения.

— Параметры работы конденсатора автомобилей ВАЗ 2105, 2107: емкость конденсатора замеряется в диапазоне частоты 50 – 1000 Гц и находится в пределах 0,20-0,25 мкФ, сопротивление изоляции при температуре (100±2)ºС и напряжении постоянного тока 100 В должно быть более 1 МОм/мкФ.

Еще статьи ремонту автомобилей

— Проверка зазора между контактами прерывателя на автомобилях ВАЗ 2108, 2109, 21099

— Установка момента зажигания на автомобилях ВАЗ 2105, 2107

— Схема контактной системы зажигания автомобилей ВАЗ 2105, 2107

— Схема контактной системы зажигания автомобилей ВАЗ 2101, 2102, 2103, 2121

— Принцип действия контактной системы зажигания

Проверка бесконтактного трамблёра

Если «шестёрка» оснащена бесконтактной системой зажигания, то проверка таких элементов, как свечи, катушка, и ВВ провода выполняется таким же образом, как и с контактной. Отличия заключаются в проверке коммутатора и датчика Холла, установленного вместо контактов.

Датчик Холла

Наиболее простой способ диагностики датчика Холла — установить заведомо рабочий элемент. Но поскольку деталь не всегда может оказаться под рукой, приходится искать другие возможные варианты.

Проверка снятого датчика

В процессе проверки определяется напряжение на выходе датчика. Исправность снятого с машины элемента определяем согласно представленной схеме, подавая напряжение в пределах 8–14 В.

Схема для проверки снятого датчика Холла: 1 — распределитель зажигания; 2 — резистор 2 кОм; 3 — вольтметр с пределом шкалы не менее 15 В и внутренним сопротивлением не менее 100 кОм; 4 — штепсельный разъём, присоединяемый к датчику распределителя зажигания

Помещая в зазор датчика отвёртку, напряжение должно меняться в пределах 0,3–4 В. Если трамблёр был снят полностью, то прокручивая его вал, измеряем напряжение таким же образом.

Проверка датчика без снятия

Работоспособность датчика Холла можно оценить без демонтажа детали с автомобиля, воспользовавшись приведённой схемой.

Схема для проверки датчика Холла на автомобиле: 1 — распределитель зажигания; 2 — переходный разъём с вольтметром, имеющим предел шкалы не менее 15 В и внутреннее сопротивление не менее 100 кОм; 3 — штепсельный разъём, присоединяемый к датчику распределителя зажигания; 4 — жгут проводов автомобиля

Суть проверки сводится к подключению вольтметра к соответствующим контактам на разъёме датчика. После этого включаем зажигание и специальным ключом проворачиваем коленвал. Присутствие напряжения на выходе, которое соответствует приведённым выше значениям, укажет на исправность элемента.

Видео: диагностика датчика Холла

Коммутатор

Поскольку от коммутатора также зависит образование искры, поэтому необходимо знать, каким образом можно проверить и это устройство.

Одной из причин отсутствия искры на свечах может быть неисправный коммутатор

Можно приобрести новую деталь либо выполнить следующую последовательность действий, используя контрольную лампочку:

1. Откручиваем гайку и снимаем провод коричнево цвета с контакта «К» катушки.
2. В получившийся разрыв цепи подключаем лампочку.
3. Включаем зажигание и несколько раз прокручиваем стартером. При исправном коммутаторе лампочка загорится. В противном случае диагностируемый элемент нужно будет заменить.

Видео: проверка коммутатора системы зажигания

Работоспособность систем и узлов ВАЗовской «шестёрки» нужно постоянно контролировать. Возникновение проблем с искрообразованием не останется незамеченным. Для поиска неисправностей и их устранения не потребуются специальные инструменты и навыки. Минимального набора, состоящего из ключей, отвёртки и лампочки, для диагностики и ремонта будет вполне достаточно. Главное, знать и понимать, как образуется искра, и какие элементы системы зажигания могут повлиять на её отсутствие либо плохое качество.

Как проверить конденсатор на трамблере мультиметром и тестером

Диагностика работоспособности конденсатора

Мотор – сердце автомобиля. Не зря так метко сказано. Для правильного функционирования двигателя нужна слаженная работа и взаимодействие различных узлов. Семейство различных компонентов зажигания – одно из важнейших. А конденсатор – важное звено этой самой системы.

Когда сомнения падают на конденсатор

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Конденсатор может выйти из строя в редких случаях, однако в дороге автомобилист обязан быть готов ко всему. И умение проверять конденсатор на работоспособность своими руками входит в обязательный арсенал навыков опытного водителя.

Почему не работает конденсатор трамблера

Диагностика автоконденсатора подразумевает доказательство того, что искрообразование есть и проходит нормально. Следует знать, что искры появляются неравномерно, цвет их бывает тускло-красным. В ходе проверки конденсатора, диагностике подвергается весь трамблер с контактной группой.

Примечание. Современные автомобили оснащаются не механическим трамблером, а электронным коммутатором. Если происходит поломка или отказ работы, коммутатор полностью обновляется.

Проверку трамблера следует начинать с крышки. Именно отсюда, если наличествуют микротрещины, проникает дорожный сор, что приводит к сложностям в подаче тока. Вследствие этого на СЗ не попадает импульс, они бездействуют, и расстраивается вся система электроснабжения автомашины.

Вторая составляющая, которую подвергают осмотру в трамблере – это контактная группа. Особое внимание уделяется промежутку меж контактами. Ежели они в норме, однако наблюдается чрезмерное искрообразование – сомнение мгновенно падает на конденсатор.

Вариант диагностики конденсатора первый

Тестирование конденсатора – это наличие измерителя с наименованием амперметр, тестер или мультиметр. Концы прибора аккуратно соединяются с контактами. Зажигание включается, контакты трамблера при этом должны быть разомкнуты. В этот момент надо смотреть на показания мультиметра.

О неисправности конденсатора можно судить по показаниям тестера, приближенных к 0. При этом режим мультиметра должен стоять в положении разрядки 2-4 А.

Такие показания мультиметра свидетельствуют о полной неисправности конденсатора. Его заменяют на новый.

С помощью переноски

Еще один способ проверки на функционирование подразумевает наличие омметра или переносной лампы. Последняя даже поможет выявить пробивание конденсатора.

Вот, как проводится диагностика:

• Провод конденсатора отключается от зажима прерывателя.
• Отсоединяется еще токопровод, проложенный на катушку.
• Подключаются выводы переноски.

При повреждении элемента лампа должна загореться.

Внимание. Для уменьшения эффекта обугливания контактов и увеличение вторич. тока, рекомендуется синхронно им соединять конденсатор.

Он подпитывается искрой, проскакивающей при размыкании, даже если выставлен минимальный зазор. Все известные автомобильные схемы элекроподачи оборудуются собственным конденсатором, емкость которого варьируется в пределах 0,17 — 0,35мкФ. К примеру, у вазовских моделей емкость этого устройства приближена к значениям 0,20 — 0,25мкФ.

Проверка конденсатора на исправность

Если пропускная способность грешит отклонением, это непосредственно сказывается на минимизации добавочного тока. Разряжение и очередная зарядка конденсатора проблему никак не решает.

Способ проверки пробоя

Убедиться в пробое получится так:

• Электропровод, проложенный от катушки, отсоединяется.
• Отсоединяется также провод от прерывателя.
• Теперь рекомендуется коснуться обоими концами этих проводов друг к другу, одновременно включив зажигание

При наличии сильного искрообразования, можно не сомневаться в пробое конденсатора.

Третий вариант тестирования конденсатора

Способ подразумевает зарядку высоковольтным током. Делается это так.

• Конденсатор подпитывается электричеством непосредственно от катушки.
• Затем проводится разрядка на массу.

При отсутствии разряд-искры между электропроводом и фюзеляжем конденсатора, можно говорить о неисправности конденсатора. Да, и еще — при исправном конденсаторе будет слышен характерный щелчок.

Проверка и устранение неисправности

Раз уж неприятность коснулась вас, не нужно сломя голову лететь в сервис и платить непонятно какие деньги за диагностику и ремонт. Починить свою машину вы можете самостоятельно, при этом сэкономите немало средств. Давайте же разберемся, почему нет искры с катушки зажигания, и узнаем, почему она могла пропасть и как решить такую проблему.

Первым делом нужно очень внимательно осмотреть катушку на наличие каких-либо механических повреждений, а также различных пятен, которые могут вызвать потерю высокого напряжения.

Если имеются загрязнения, то их нужно вытереть сухой ветошью. Осмотрите все контакты и провода, они не должны быть влажными и иметь какие-либо повреждения. После этого попробуйте пошевелить высоковольтные провода и завести после этого автомобиль. Если после таких манипуляций машина не завелась, то нужно проводить более глубокую диагностику.

Это интересно: Где находится реле стартера Нива 21213

Нужно проверить работоспособность свечей. Чтобы убедиться в правильной работе свечей, можно сделать следующее: нужно два высоковольтных провода снять с крышки распределителя и расположить их возле двигателя авто на расстоянии семи миллиметров. Итак, если при запуске стартера на этом расстоянии появится голубая искра – это значит, что система исправна, а если ее цвет не голубой или же ее вообще нет, то нужно заняться ее ремонтом или поменять ее на новую.

Катушку проверяют таким же методом, как и свечи. Берем провод идущий от нее к трамблеру и подносим его к массе двигателя, после чего запускаем зажигание автомобиля. Если искры не видать, истинная причина остановки автомобиля- катушка индуктивности. Далее нужно проверить ее омметром. Таким образом мы проверим наличие разрыва цепи на первичной и вторичной ее обмотках. Если разрыв отсутствует, то омметр покажет три Ома на первичной и семь тысяч Ом на вторичной обмотках. В том случае, когда данные будут меньше, вам следует заменить катушку зажигания на новую.

При диагностике желательно также проверить каждый проводок и контакт. Нужно осмотреть и провода и их изоляцию, возможно именно на этих участках «засела» неисправность. Нужно распутать провода, если они запутаны, разложив их правильно. При помощи амперметра нужно проверить наличие тока в цепи и его силу. Чтобы это сделать, нужно соединить провода трамблера и запустить зажигание автомобиля.

В случае когда сила тока гораздо меньше стандарта (он указан для каждого автомобиля отдельно в ПТС) — значит существует разрыв в катушке, который мог появиться в результате короткого замыкания. Очень часто катушка зажигания искрит и таким образом ломается при включенном зажигании и при выключенном двигателе. В результате этого на проводах начинает греться изоляция, которая со временем трескается и осыпается. В момент когда оголенные провода соприкасаются, происходит короткое замыкание.

Итак, когда выявлена истинная проблема поломки, ее нужно перемонтировать или же приобрести новую и заменить. Ремонту подлежат те механизмы, которые имеют незначительные трещины, царапины. Такие повреждения можно удалить путем зачистки или же заклеивания специальным веществом. Меняется катушка только на такую же самую, с такими же характеристиками.

При подключении новой катушки необходимо быть очень внимательным и аккуратным. Очень важно не перепутать провода. В противном случае, кода провода будут подключены неправильно, это приведет к их нагреву и к короткому замыканию.

Чтобы с вашим автомобилем не происходило преждевременных поломок, следите за его работой и его составляющими механизмами. В противном случае вы можете поплатиться за свою халатность. Удачи вам с ремонтом автомобиля.

Как сгорает конденсатор трамблера: На страже контактов

Когда я не смог завести свою «пятерку», вызванные мастера СТО, «поколдовав» над трамблером, сказали, что необходимо заменить конденсатор, так как проблема в нем. Однако спустя какое-то время мотор заработал. Может ли такое быть?

Когда я не смог завести свою «пятерку», вызванные мастера СТО, «поколдовав» над трамблером, сказали, что необходимо заменить конденсатор, так как проблема в нем. Однако спустя какое-то время мотор заработал. Может ли такое быть?

C. Ташаев, Новомосковск

В момент размыкания контактов трамблера катушка зажигания вырабатывает ток высокого напряжения, для которого разомкнутые контакты прерывателя не служат непреодолимым препятствием. Воздушный зазор 0,3 – 0,5 мм легко пробивается, и образующаяся при этом искра приводит к «подгоранию» контактов. Чтобы избежать этого и увеличить энергию искры в свечах зажигания, параллельно контактам прерывателя подключен конденсатор емкостью 0,20 – 0,25 мкФ.

Неисправность конденсатора может возникнуть в трех случаях: вследствие потери части емкости, из-за внутреннего обрыва и как результат внутреннего короткого замыкания. При замыкании двигатель работать не будет, во втором же и первом случаях система зажигания может отказать не сразу. Она будет функционировать, хотя энергия искры будет намного ниже положенной. Об этом свидетельствует неустойчивая работа двигателя на холостом ходу и, возможно, усложненный пуск. Поскольку работа прерывателя в таком случае сопровождается повышенным искрением, его контакты будут ускоренно подгорать и изнашиваться, постепенно ухудшая характеристики двигателя. Таким образом, мотор «откажется» заводиться только через некоторое время после выхода из строя конденсатора. Временно ситуацию можно исправить, если зачистить подгоревшие контакты прерывателя – что и сделали ремонтники.

Следует отметить, что похожие «симптомы» проявляются и при других неисправностях системы зажигания, например, при износе подшипников распределителя, а также неисправности катушки.

Игорь Широкун, Юрий ДацыкФото Андрея Яцуляка

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Причины

Чтобы определить, что проблема именно в катушке индуктивности, можно понаблюдать за поведением авто. Если катушка зажигания искрит, то машина ведет себя следующим образом:

• Резко снижается интенсивность работы мотора;
• Начинают проявляться проблемы с запуском двигателя;
• Заметное снижение оборотов, а во время холостого хода вообще обрыв работы;
• Ярко выраженное увеличение расхода топлива, которое не возможно не заметить.

Каждой поломке соответствует какая-то причина.

Когда катушка зажигания искрит или пропадает искра, то грешить можно на следующие причины:

1. Сигналы тока, предполагаемые для катушки индуктивности не поступают на нее или очень слабый сигнал;
2. Топливо не проходит в карбюратор;
3. Трамблер не получает ток, который должен приходить к нему от катушки индуктивности;
4. Отсутствует искра, также она не проходит между электродами свечи;
5. Топливная жидкость не попадает в камеру сгорания;
6. Распределитель зажигания пришел в непригодность или сломался.

Как правило, указанные выше проблемы являются первоначальными признаками того, что катушка зажигания искрит. Что же, необходимо тщательно изучить и понять их природу.

Назначение конденсатора в зажигании от магнето

Конденсатор, присоединенный параллельно к контактным винтам, уменьшает искрение между ними в момент прерывания первичного тока. Кроме того, в момент размыкания первичной цепи конденсатор увеличивает резкость исчезновения в ней первичного тока и магнитного потока трансформатора, повышает этим электродвижущую силу, индуктированную во вторичной обмотке.

Начало вторичной обмотки соединено через первичную обмотку с «массой», другой конец вторичной обмотки присоединен к центральному контакту, который составляет одно целое с катушкой. К центральному контакту пружиной прижимается уголек бегунка распределителя тока высокого напряжения.

Бегунок имеет электроды и укреплен на шестерне распределителя, приводимой во вращение шестерней вала ротора магнето. Шестерня распределителя вращается в два раза медленнее вала ротора магнето. Фланец оси бегунка несколько смещен по отношению к самой оси. Поворотом оси бегунка в гнезде можно регулировать расстояние между осями шестерен. Против бегунка распределителя с обеих сторон расположены щеки распределителя, изготовленные из карболита с неподвижными электродами.

Ток высокого напряжения, возникающий во вторичной обмотке трансформатора, с центрального контакта через угольный контакт поступает к электродам бегунка и в момент прохождения электрода бегунка мимо неподвижного электрода щеки пробивает воздушный промежуток между ними и поступает к центральному электроду свечи. Взаимное расположение электродов бегунка и электродов щек таково, что они становятся друг против друга в момент наведения наибольшей электродвижущей силы во вторичной обмотке трансформатора.

В случае неисправностей в системе зажигания (обрыва проводов, выгорания электродов), вызывающих увеличение сопротивления в цепи высокого напряжения, изоляция вторичной обмотки предохраняется от пробоя предохранительным искровым промежутком между внешним электродом бегунка распределителя и массой шестерни.

Для выключения зажигания магнето имеет изолированную клемму, соединенную с концом первичной обмотки. Эта клемма упирается в соединительную пластину первичной обмотки трансформатора. Провод от клеммы идет к выключателю зажигания.

В щеках распределителя имеются отверстия, в которые вставляются провода, идущие к запальным свечам цилиндров двигателя. Цифры у отверстий указывают порядок соединения проводов со вторичной обмоткой, а не порядок работы и нумерацию цилиндров двигателя.

Система зажигания двигателя нужна для воспроизводства токов повышенного значения и раздачи его на контактные свечи воспламенения топлива. С учетом изменения оборотов коленчатого вала и нагрузок на мотор импульс высоковольтного напряжения подается к свечам в заданный период. В наше время автомобили оборудуют контактными и бесконтактными системами момента воспламенения.

Проверка катушки зажигания мультиметром

Диагностика электронной системы управления двигателем и электрической цепи трамблера

Результатом подобного замера при исправной катушке зажигания должны стать 12 Вольт, отображаемые на мультиметре. Если имеются проблемы с электронной системой управления двигателем или электрической цепью трамблера, мультиметр покажет 0 Вольт.

Проверка вторичной обмотки на обрыв

Если в результате измерения у вас получилось значение около 6-8 кОм, это считается нормальным для большинства катушек. Некоторые могут выдавать значения до 15 кОм, что тоже считается приемлемым, но лучше уточнить данный параметр в технической документации автомобиля. В том случае, когда отклонения измеренных результатов серьезные, по отношению к цифрам, указанным в технической документации, можно говорить об обрыве во вторичной обмотке.

Проверка первичной обмотки на обрыв

Если в результате измерения мультиметр показывает значения около 0.5-2 Ом, значит, с первичной обмоткой нет проблем, и она работает в штатном режиме. Когда сопротивление отличается от данных значений, констатируется факт обрыва первичной обмотки.

Устройство контактной системы зажигания

Низковольтные токи служат источником питания и исходят от генератора и аккумулятора автомобиля.

Как правило, значение такого напряжения равно двенадцати-четырнадцати вольтам. А для воспроизводства момента искры в свечах запала нужно подать на них до двадцати тысяч вольт. Учитывая этот фактор, система воспламенения имеет в своей конструкции две различные электрические цепи. Схема системы зажигания собрана из следующих устройств и элементов: АКБ, катушки, трамблера, регуляторов опережения воспламенения вакуумного и центробежного типов, контактных свечек, электропроводов, замкового устройства включения.

Признаки неисправности катушки зажигания

Катушка зажигания современного автомобиля, по сути, является унифицированным преобразователем тока.

Поступающий от аккумуляторной батареи ток низкого напряжения с помощью данного устройства преобразовывается в ток высокого напряжения с последующей подачей на свечи зажигания. Исходя из функционального назначения этого элемента, сформулируем основные признаки, указывающие на сбои в его работе:

Затрудненный пуск силового агрегата автомобиля.

Рост расхода топлива.

Нарушение стабильности работы двигателя в режиме «холостого хода».

Падение мощности и интенсивности работы силовой установки.

«Провалы» при разгоне автомобиля.

Резкое уменьшение числа оборотов и остановка силового агрегата, работающего в режиме «холостого хода».

Прекращение работы группы цилиндров (1-4 или 2-3).

Отдельные элементы системы

Для преобразования токов низкого вольтажа в высокие в конструкции предусмотрена установка устройства катушки зажигания. Расположена она в подкапотном пространстве, как и большая часть элементов и механизмов воспламенения. Главный способ работы таковой следующий: по виткам обмотки не высокого вольтажа проходят электротоки, и в этот момент около обмотки преобразуется магнитное поле. В том случае, если прекратить подачу напряжения в витках, исчезнувшее магнитное поле возбуждает токи уже непосредственно в витках высокого напряжения. Процесс преобразования двенадцати вольт в двадцать тысяч происходит за счет разности витков в обмотках катушек. Именно такой высокий показатель напряжения необходим для образования искры между контактами свечей.

Как проверить катушку зажигания

Осмотрите данный механизм на наличие на нем маслянистых пятен и трещин. Если поверхность катушки не идеально чиста, сотрите с нее грязь сухой тряпкой, иначе она может спровоцировать утечку высокого напряжения. Также обратите внимание на провода системы зажигания, они должны быть сухими и без внешних повреждений. Пошевелите рукой высоковольтные провода, и попробуйте завести машину. Если не получилось, значит, придется проверить систему зажигания более тщательно.

Для диагностики состояния свечей зажигания возьмите два высоковольтных провода, предварительно сняв их с крышки распределителя. Расположите провода на расстоянии 5-7 мм от двигателя автомобиля, и ожидайте реакцию. Если система полностью исправна, то при прокручивании стартера, в этом промежутке появится искра голубого цвета. Если искра отсутствует, или имеет цвет отличный от голубого, то проверьте катушку зажигания.

Это интересно: Предохранитель стартера ВАЗ 2114

Проверка катушки осуществляется таким же способом. Выньте провод, который идет от катушки к распределителю-прерывателю (трамблеру), и по аналогии с проверкой свечей, при работающем стартере поднесите провод к массе автомобиля. Если нет искры с катушки , то она неисправна.

Осуществите подключение катушки зажигания к омметру, чтобы проверить ее на отсутствие обрывов в проводах. Сделайте проверку первичной и вторичной обмотки. Отсутствие пробоин подтвердят показания омметра: 3 Ом и 7000 Ом в первичной и вторичной обмотке соответственно. Если сопротивление окажется меньше стандартных показателей, то вам, скорее всего, грозит замена катушки зажигания. Проверьте правильность подсоединения проводов катушки и ее изоляцию. Если провода спутаны между собой, исправьте это, распутав их и расположив правильно. С помощью амперметра проверьте силу тока в цепи. Для этого соедините контакты трамблера и включите зажигание. Сила тока, отображенная прибором должна быть не выше, чем та, что установлена для вашего автомобиля. Если значение силы тока больше стандартного, значит, в обмотке катушки существует обрыв, вызванный коротким замыканием.

Разлад в работе катушки зажигания чаще всего возникает через включенную систему зажигания при выключенном двигателе. Вследствие этого, изоляция высоковольтных проводов перегревается, трескается, и со временем осыпается, таким образом, провоцируя замыкание.

Обнаружив неисправную катушку зажигания, ее можно отремонтировать, или заменить новой. Ремонт катушки зажигания состоит из разделения механизма на части; проверке на трещины, сколы, царапины; зачистки повреждений; восстановления идеальной поверхности оболочки путем заклеивания их специальным составом. Замена катушки зажигания возможна на новую катушку с точно такими же характеристиками. Подключение катушки зажигания проводите со всей внимательностью, особенно тщательно позаботьтесь о правильном соединении проводов. Иначе, может произойти перегревание контактов, и их короткое замыкание.

Появление искры, правильные показания омметра и амперметра, свидетельствуют об исправности проверяемого агрегата, и о поломке другой составляющей системы зажигания. Отсутствие искры в системе автомобиля также может вызвать такую проблему: машина не заводится — стартер крутит, бывает случаи когда помогает замена замка зажигания.

Конденсатор

Чтобы исключить факт подгорания контактов в момент их размыкания, к ним параллельно подключен конденсатор. В период расхождения контактов механизма распределителя между кулачками возможно искрообразование. В этом случае конденсатор служит для поглощения большей части электроэнергии и сводит возможность образования искры к минимуму. Дополнительно он сопутствует увеличению напряжения во вторичных витках обмотки катушки. В момент срабатывания контактов прерывателя конденсирующее устройство отдает свой ток и таким образом создает обратные токи в цепи низкого напряжения. Это способствует ускорению исчезновения магнитных полей. И чем скорее это произойдет, тем выше будут токи в линии высоких напряжений. В том случае, когда конденсатор трамблера выйдет из строя, мотор также не будет запускаться и работать. Параметры напряжения витков вторичной цепи будут слишком малы для возникновения оптимального искрообразования. Искра между электродами свечи будет «бедной», а этого недостаточно для воспламенения топливной смеси. Контакты прерывателя низких токов и распределитель высоких напряжений установлены в корпусе трамблера и приводятся в действие за счет коленчатого вала мотора.

Устройство

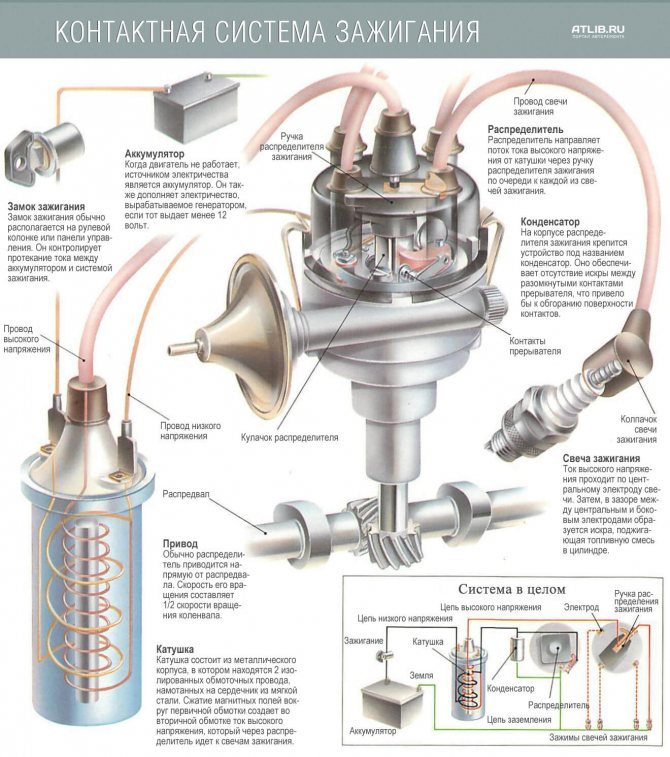

Не секрет, что контактная система зажигания состоит из множества различных элементов:

• АКБ;
• Механический прерыватель и распределитель. Первый дает ток низкого, а второй — высокого напряжения;
• Замок, катушка и свечи зажигания;
• Регуляторы опережения зажигания представлены двумя видами — центробежным и вакуумным;
• Высоковольтные провода.

Рассмотрим основные элементы подробно:

• Прерыватель — узел, который обеспечивает кратковременное разделение цепочки тока в обмотке низкого напряжения. В момент разрыва во вторичной цепи формируется высокое напряжение.
• Конденсатор — деталь, целью которой является предотвращение подгорания контактов в цепи прерывателя. Монтаж емкости производится параллельно контактной группе, что позволяет поглощать изделию больший объем энергии. К дополнительной функции конденсатора стоит отнести повышение напряжения на вторичной обмотке.
• Распределитель — элемент контактной системы зажигания, который обеспечивает раздачу потенциала напряжения на каждую из свечей цилиндров. Конструктивно устройство состоит из крышки и ротора. В верхней части расположены контакты, а потенциал от катушки направляется на центральный контакт, а через боковые контакты к свечам.
• Катушка зажигания — устройство, которое преобразует напряжение (из низкого в высокое). Находится деталь в моторном отсеке, как и большая часть элементов контактной системы зажигания. Конструктивно в изделии предусмотрено две обмотки. Одна — низкого, а другая — высокого напряжения.
• Трамблер — представляет собой устройство, в котором вместе находятся прерыватель и распределитель, функционирующие от коленчатого вала мотора.
• Центробежный регулятор — узел, который обеспечивает изменение угла опережения зажигания. Этот параметр представляет собой угол поворота коленвала, в момент достижения которого на свечи подается напряжение. Чтобы гарантировать полное сгорание горючей смеси, рассматриваемый угол устанавливается с опережением.

Конструктивно регулятор — пара грузиков, которые действуют на пластинку с размещенными на ней кулачками прерывателя. Здесь стоит отметить, что пластинка свободно перемещается, но угол опережения ставится за счет позиции трамблера мотора.

• Регулятор вакуумного типа — устройство, которое обеспечивает изменение угла опережения на фоне корректировки уровня нагрузки на мотор (меняется при нажатии на педаль газа). Регулятор объединяется с полостью дроссельного узла и корректирует угол с учетом уровня разрежения.



• Свечи зажигания — стандартные элементы запала, которые преобразуют энергию в искру, необходимую для поджигания топливной смеси в цилиндрах мотора. В момент передачи импульса на свечи формируется искра, зажигающая горючую смесь.
• Высоковольтные провода (бронепровода) — неизменный элемент контактной системы зажигания, с помощью которых высокое напряжение передается по пути «катушка — распределитель — свечи зажигания». Конструктивно изделие представляет собой гибкий проводник большого сечения с одной жилой из меди и многослойной изоляцией.

Крышка трамблера

Раздача высокого напряжения на свечи цилиндров силового агрегата осуществляется за счет распределительной крышки трамблера. После образования в катушке токов высоких показателей они поступают на основной контакт колпака распределителя-прерывателя, а уже затем, через подвижной элемент, на пластину ротора. В то время, когда ротор вращается, напряжение проскакивает с пластины на контакты распределительной крышки.

Затем короткие импульсы по бронепроводам высокого напряжения поступают непосредственно на свечи зажигания. Контакты распределительной крышки имеют определенную нумерологию, которая соответствует определенному цилиндру двигателя.

Именно так и устанавливается момент работы цилиндров. Определенный порядок работы предусматривает равномерное распределение нагрузки на коленвал. В основном четырехцилиндровые моторы имеют следующий порядок работы: 1-3-4-2. Но он может несущественно изменяться в зависимости от производителя. В данном случае формула порядка работы означает, что изначально воспламенение происходит в первом цилиндре, затем в третьем, четвертом и втором. При этом система зажигания двигателя предусматривает подачу напряжения на свечи в момент окончания такта сжатия. Это происходит за счет установки угла опережения зажигания.

Опережение момента искрообразования необходимо из-за высокой скорости перемещения поршней в цилиндрах. В том случае, когда топливная смесь будет воспламеняться несколько позже или раньше предусмотренного, коэффициент полезного действия расширяющихся газов значительно снизится. Поэтому воспламенение топлива должно осуществляться в заданный момент, когда поршень подходит к ВМТ. При правильно установленном угле опережения на поршень будет воздействовать оптимальное количество газов, необходимое для нормальной работы двигателя. Угол опережения выставляется путем проворачивания корпуса прерывателя. Так подбирается определенный момент, когда контакты прерывателя разводятся.

Нет искры на ВАЗ 2106

Искрообразование — важный процесс, обеспечивающий запуск и стабильную работу силового агрегата, за который отвечает система зажигания. Последняя может быть контактной или бесконтактной, но суть её работы остаётся одной и той — обеспечить образование и раздачу искры на нужный цилиндр в определённый момент времени. Если этого не происходит, двигатель может либо вовсе не запуститься, либо работать с перебоями. Поэтому на том, какая должна быть искра и каковы могут быть причины её отсутствия, стоит остановиться более подробно.

Зачем нужна искра

Поскольку на ВАЗ 2106 и другой «классике» установлен двигатель внутреннего сгорания, работа которого обеспечивается за счёт сгорания топливно-воздушной смеси, для воспламенения последней необходима искра. Чтобы её получить, автомобиль оснащается системой зажигания, в которой основными элементами являются свечи, высоковольтные (ВВ) провода, прерыватель-распределитель и катушка зажигания. От работоспособности каждого из них зависит как искрообразование в целом, так и качество искры. Принцип получения искры довольно прост и сводится к следующим действиям:

1. Расположенные в трамблёре контакты обеспечивают подачу низкого напряжения на первичную обмотку высоковольтной катушки.
2. Когда контакты размыкаются, на выходе катушки индицируется высокое напряжение.
3. Высоковольтное напряжение по центральному проводу поступает на распределитель зажигания, посредством которого происходит раздача искры по цилиндрам.
4. В головке блока на каждый цилиндр установлена свеча зажигания, на которую по ВВ проводам подаётся напряжение, вследствие чего образуется искра.
5. В момент появления искры горючая смесь воспламеняется, обеспечивая работу мотора.

Образование искры для воспламенения горючей смеси обеспечивает система зажигания

Какая должна быть искра

Нормальная работа двигателя возможно только с качественной искрой, что определяется по её цвету, который должен быть ярко-белым с голубым оттенком. Если искра имеет фиолетовый, красный либо жёлтый цвет, то это говорит о проблемах в системе зажигания.

Хорошая искра должна быть мощной и иметь ярко-белый с голубым оттенком цвет

Признаки плохой искры

Искра может быть как плохой, так и вовсе отсутствовать. Поэтому нужно разобраться, какие возможны симптомы и что может быть причиной при проблемах с искрообразованием.

Нет искры

Полное отсутствие искры проявляется невозможностью запустить мотор. Причин такого явления может быть немало:

• мокрые или вышедшие из строя свечи зажигания;
• повреждённые ВВ провода;
• обрыв в катушке;
• неполадки в трамблёре;
• поломка датчика Холла либо коммутатора (на авто с бесконтактным распределителем).

Видео: поиск искры на «классике»

Слабая искра

Мощность искры также оказывает немалое влияние на функционирование силового агрегата. Если искра слабая, то горючая смесь может возгораться раньше или позже, чем это необходимо. В результате снижается мощность, повышается расход топлива, возникают провалы на разных режимах, также двигатель может троить.

Троение — процесс, при котором один из цилиндров силовой установки работает с перебоями либо вовсе не работает.

Одной из причин, по которым искра может быть слабой, является неправильный зазор контактной группы распределителя зажигания. Для классических «Жигулей» этот параметр составляет 0,35–0,45 мм. Зазор меньше этого значения приводит к образованию слабой искры. Большее значение, при котором контакты в трамблёре полностью не смыкаются, может привести к полному отсутствию искры. Помимо контактной группы из внимания не стоит упускать и другие составляющие системы зажигания.

Зазор между контактами проверяем щупом и если нужно регулируем

Недостаточно мощная искра возможна, например, при пробое свечных проводов, т. е. когда часть энергии уходит на массу. То же самое может происходить со свечой, когда пробивает изолятор либо на электродах образовывается значительный слой нагара, препятствующий пробою искры.

Искра не на тот цилиндр

Довольно редко, но бывает, что искра есть, но подаётся не на тот цилиндр. Двигатель при этом работает нестабильно, троит, стреляет в воздушный фильтр. В этом случае ни о какой нормальной работе мотора и речи быть не может. Причин такого поведения может быть не так уж много:

• перепутаны ВВ провода на крышке распределителя;
• неправильно установлена крышка на трамблёре;
• неверно подключены свечные провода к свечам.

Последний пункт хоть и маловероятен, поскольку длина у высоковольтных кабелей разная, но всё же и его стоит рассматривать при возникновении проблем с зажиганием. Перечисленные причины возникают, как правило, по неопытности. Поэтому выполняя ремонт системы зажигания нужно быть внимательным и производить подключение ВВ проводов в соответствии с нумерацией на крышке трамблёра.

Номера на крышке трамблёра соответствуют номеру цилиндра, на который должен подключаться высоковольтный провод

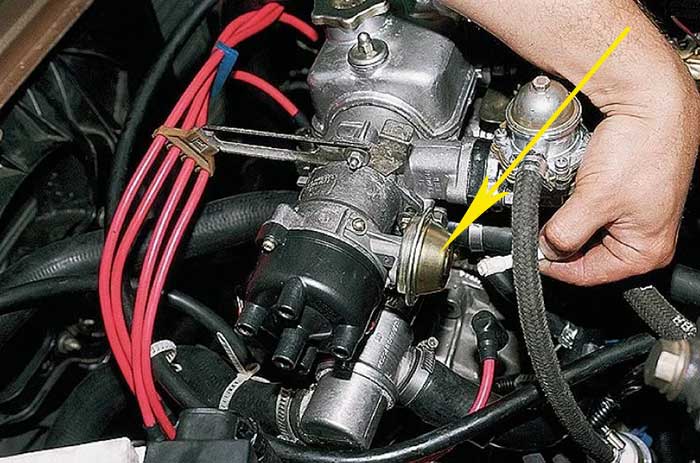

Вакуумный регулятор

В зависимости от степени нагрузки на двигатель момент образования искры корректируется вакуумным регулятором. Это устройство монтируется на корпус трамблера. Вакуумный регулятор состоит из двух камер, разделенных диафрагмой. Одна камера взаимодействует с атмосферой, а вторая при помощи патрубка с емкостью дросселя. При помощи штока диафрагма имеет соединение с пластиной, которая оснащена контактами прерывателя.

С увеличением угла поворота дроссельной заслонки происходит уменьшение разряжения в полости дросселя. При этом диафрагма перемещает пластину на незначительный угол совместно с контактами по направлению к кулачку привода прерывателя. Исходя из этого, размыкание происходит с задержкой, и, соответственно, меняется угол.

Смотрите также

Ошибка p0351 p0352 p0353 p0354 — что значит

8 0 6k

Замена и ремонт модуля зажигания Опель двигателя Z18XE

0 0 3k

Пробой катушки зажигания

31 2 41k

Ремонт замка зажигания

4 1 35k

Проверка зажигания осциллографом

44 0 40k

Система зажигания бензинового двигателя предназначена для воспламенения воздушно-топливной смеси. Возгорание этой смеси происходит благодаря искре.

В зависимости от того каким способом происходит управления процессом, систему зажигания разделяют на 3 типа:

В контактной системе управление накапливанием и распределением искры по цилиндрам осуществляется устройством механического типа — прерыватель-распределитель (трамблер).

В бесконтактной системе зажигания такую функцию выполняет транзисторный коммутатор.

При электронной системе зажигания распределением электрической энергии управляет электронный блок управления (ЭБУ).

Бронепровода

Система зажигания контактная, система зажигания других типов в своем комплекте имеют оснащение бронепроводами, которые могут без повреждений и потерь пропускать через себя высоковольтное напряжение. В частности это электрический гибкий провод, с одной медной жилой и многослойной изоляцией.

При этом контактный провод выполнен в форме спирали, что исключает радиопомехи. Как правило, данные провода устанавливаются на свечи. При длительном использовании изоляция проводов может приобрести микротрещины, через которые возможны потери импульсов высоких значений.

Доработка схемы зажигания

С проблемой запуска двигателя в дни с большими морозами я столкнулся давно, когда ездил на автомобиле «Ока». Так как двигатель у «Оки» двух цилиндровый, то запустить его, из-за наличия мертвой точки, гораздо сложнее, чем четырехцилиндровый. Менял датчик холла, коммутатор, катушку зажигания, высоковольтные провода, свечи, но достичь уверенного запуска двигателя в морозы так и не получилось.

Проанализировав электрическую схему зажигания, пришел к выводу, что если подключить электролитический конденсатор к выводу катушки зажигания, на который подается +12 В, то все плохие контакты, через которые подается питающее на катушку напряжение наоборот, буду играть положительную роль, так как будут уменьшать разряд конденсатора. Сначала я установил только конденсатор С1, не хотелось резать провода для впайки диода VD. Пуск двигателя значительно улучшился. После установки диода, который не позволяет разряжаться конденсатору в электропроводку автомобиля при пуске двигателя, «Ока» стала с первого раза, на удивление многим, заводится даже при 25 градусном морозе.

Работает схема следующим образом. Когда вставляется ключ зажигания и поворачивается до первого фиксированного положения, конденсатор С1 через диод VD быстро зарядится от аккумуляторной батареи с учетом падения напряжения на диоде около 1,2 В, до напряжения 11,5 В. При пуске двигателя, на катушку зажигания будет подано не напряжение с аккумулятора величиной 9,5 В, а напряжение с заряженного конденсатора 11,5 В. Таким образом высокое напряжение упадет не на 35%, а всего на 20% и высокое напряжение составит не менее 23 кВ, что вполне достаточно для уверенного возникновения в свечах искры.

Эффективность работы схемы можно еще улучшить, если поставить дополнительно автомобильное реле, подключить его обмотку параллельно реле пуска стартера, а пару нормально замкнутых контактов параллельно диоду. Тогда, когда стартер будет выключен, напряжение с аккумулятора на катушку зажигания будет подаваться, минуя диод. Если в реле стартера есть свободная пара нормально замкнутых контактов, то можно использовать их и не устанавливать дополнительное реле. Замыкание с помощью реле выводов диода еще повысит высокое напряжение на выходе катушки зажигания на несколько киловольт.

Конструкция и детали

Диод VD1 подойдет любого типа, рассчитанный на ток не менее 8 А и обратное напряжение не менее 25 В. Еще лучше применить диод Шоттки, например 90SQ045 (45 В, 9 А). Тогда необходимость в установке дополнительного реле отпадает, так как падение на диоде Шоттки составит всего 0,2 В, что и без установки дополнительного реле увеличит высокое напряжение на несколько киловольт. Такие диоды используют в низковольтном выпрямителе блоков питания компьютеров.

Электролитический конденсатор подойдет любого типа, рассчитанный на напряжение не менее 25 В и емкостью не менее 20000 мкф. Конденсатор должен быть рассчитан на работу в широком диапазоне температур, минус 30-65 градусов Цельсия. Лучше всего подходит конструкция конденсатора с выводами, рассчитанными на винтовое подключение. Я устанавливал конденсатор как на фото.

Если нет подходящего по емкости конденсатора, то можно подключить параллельно, соблюдая полярность, несколько конденсаторов меньшей емкости. При параллельном соединении плюсовые выводы конденсаторов соединяются с плюсовыми, а минусовые с минусовыми. Общая емкость тогда составит сумму всех соединенных параллельно конденсаторов.

Например, есть 4 конденсатора емкостью 4700 мкФ, соединив их параллельно, получим конденсатор емкостью 18800 мкФ.

Что касается реле, то можно применить любое автомобильное реле, имеющее нормально замкнутые контакты.

Конденсатор желательно установить в непосредственной близости с катушкой зажигания, но, для предотвращения его перегрева, на максимально возможном удалении от двигателя. Место установки должно не допускать попадания влаги на выводы конденсатора во время движения автомобиля. Предложить готовое решение по размещению диода и конденсатора сложно, так как каждая марка автомобиля имеет оригинальную конструкцию, и место установки деталей приходится выбирать индивидуально.

Вместо конденсатора можно применить кислотный аккумулятор небольшой емкости, например от UPS компьютера. Это еще более лучший вариант, чем установка конденсатора. Дополнительный аккумулятор будет при работе двигателя постоянно подзаряжаться и благодаря тому, что система зажигания будет питаться от двух аккумуляторов, дополнительный аккумулятор всегда будет полностью заряжен. При пуске двигателя на систему зажигания будет всегда подаваться напряжение питания более 12 В.

Неисправности системы зажигания и их устранение

Первой и наиболее распространенной поломкой может быть отсутствие искры на свечах. Причинами такой неисправности могут служить следующие моменты:

• Обрыв электропроводов в цепи низкого напряжения или же окисление их соединительных контактов.
• Подгорание контактов распределителя и их разрегулировка.
• Выход из строя катушки, перегорание конденсатора, дефекты крышки распределителя, повреждение бронепроводов и самих свечей.
• Излишняя влага в устройствах.

Устранение неисправностей возможно следующим методом:

• Проверка контрольно-измерительным прибором всей цепи и проводки.
• Очистка контактов трамблера от нагара и регулировка зазора.
• Замена неисправных и подозрительного состояния деталей системы.

Случается, что когда проворачивается ключ зажигания, не срабатывает стартер, а все системы визуально работают, в этом случае необходимо обратить внимание на блок предохранительных элементов, так как возможно перегорание или окисление посадочного места предохранителя, отвечающего за включение стартера.

Если двигатель автомобиля работает нестабильно и не развивает полной мощности, то причины могут крыться в следующем:

• Выход из строя одной из свечей зажигания.
• Слишком большой или, наоборот, маленький зазор на свечах и контактах распределителя.
• Механическое повреждение ротора или крышки трамблера.
• Неверно установлен угол опережения.

Ремонт заключается в следующем:

• Установка новых деталей.
• Регулировка необходимых зазоров.
• Регулировка угла искрообразования.

Схема контактной системы зажигания довольно проста и широко применяется на различных автомобилях.

С применением новых технологий элементов зажигания автомобили постоянно усовершенствуются и модифицируются. К примеру, более новые модели машин различных производителей давно применяют электронные системы зажигания. При появлении неполадок в системе можно легко определить причину их возникновения и провести ремонт. Контактная система зажигания автомобиля ВАЗ не имеет кардинальных отличий от элементов иных производителей и обладает высокой эксплуатационной надежностью. При этом недорога в ремонте.

Поиск неисправности

Поиск неполадок в системе зажигания ВАЗовской «шестёрки» нужно проводить методом исключения, проверяя последовательно элементом за элементом. На этом стоит остановиться подробнее.

Проверка АКБ

Поскольку при запуске автомобиля источником питания является аккумулятор, то именно с проверки этого устройства и стоит начинать диагностику. Неисправности с АКБ проявляются при попытке пуска двигателя. В этот момент контрольные лампочки на щитке приборов притухают. Причина может быть как в плохом контакте на самих клеммах, так и попросту в слабом заряде батареи. Поэтому состояние клемм следует проверить и если нужно зачистить их, подтянуть крепление. Чтобы предотвратить окисление в будущем, контакты рекомендуется покрыть графитной мазкой. Если АКБ разрядился, то его заряжают с помощью соответствующего устройства.

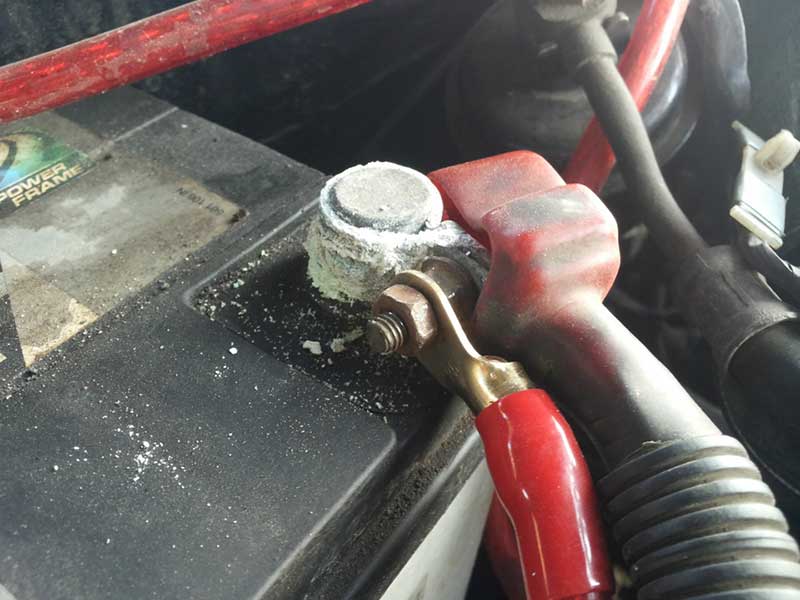

При окислении клемм на аккумуляторе, возможны проблемы как с пуском двигателя, так и с образованием искры

Свечные провода

Следующими элементами, которые нуждаются в обязательной проверке при проблемах с искрообразованием, являются ВВ провода. При внешнем осмотре кабели не должны иметь никаких повреждений (трещин, разрывов и т. п.). Чтобы оценить, проходит искра через провод или нет, потребуется снять наконечник со свечи и расположить его вблизи массы (5–8 мм), например, возле блока двигателя, и в течение нескольких секунд прокручивать стартер.

Для проверки свечных проводов необходимо снять колпачок кабеля и приблизить его к массе, после чего прокрутить стартером

В этом время должна проскакивать мощная искра. Отсутствие таковой укажет на необходимость проверки высоковольтной катушки. Поскольку на слух невозможно определить, на какой из цилиндров искра не приходит, проверку следует выполнять поочерёдно со всеми проводами.

Видео: диагностика ВВ проводов мультиметром

Свечи зажигания

Свечи хоть и нечасто, но всё равно выходят из строя. Если неисправность возникает, то с одним элементом, а не со всеми сразу. Если искра присутствует на свечных проводах, то для проверки самих свечей их выкручивают из ГБЦ «шестёрки» и надевают ВВ кабель. Металлическим корпусом свечи прикасаются массы и прокручивают стартер. Если свечной элемент рабочий, то между электродами будет проскакивать искра. Однако она может отсутствовать и на исправной свече, когда электроды заливает топливом.

На мокрой свече искра не будет образовываться или она будет довольно слабой

В этом случае деталь нужно просушить, например, на газовой плите либо установить другую. Кроме этого, рекомендуется проверить щупом зазор между электродами. Для контактной системы зажигания он должен быть равен 0,5–0,6 мм, для бесконтактной — 0,7–08 мм.

Зазор между контактами свечей должен составлять 0,5–0,6 мм для контактного зажигания и 0,7–0,8 мм — для бесконтактного

Замену свечей рекомендуется проводить каждые 25 тыс. км. пробега.

Катушка зажигания

Чтобы протестировать высоковольтную катушку, необходимо снять с крышки трамблёра центральный кабель. Путём прокручивания стартера проверяем наличие искры таким же образом, как с ВВ проводами. Если искра есть, значит, катушка исправна и неполадку следует искать в другом месте. При отсутствии искры проблема возможна как с самой катушкой, так и с низковольтной цепью. Для диагностики рассматриваемого устройства можно воспользоваться мультиметром. Для этого:

1. Подсоединяем щупы прибора, включённого на предел измерения сопротивлений, к первичной обмотке (на резьбовые контакты). При исправной катушке сопротивление должно быть около 3–4 Ом. При отклонении значений от нормы, это указывает на неисправность детали и необходимость её замены.

   Для проверки первичной обмотки катушки зажигания мультиметр необходимо подключить к резьбовым контактам

2. Для проверки вторичной обмотки один щуп прибора подсоединяем на боковой контакт «Б+», а второй на центральный. Рабочая катушка должна иметь сопротивление порядка 7,4–9,2 кОм. Если это не так, изделие подлежит замене.

   Вторичная обмотка катушки проверяется путём подключения прибора на боковой «Б+» и центральный контакты

Цепь низкого напряжения

Высокий потенциал на катушке зажигания формируется в результате подачи низкого напряжения на её первичную обмотку. Чтобы проверить работоспособность цепи низкого напряжения можно задействовать контрольку (лампочку). Подключаем её на клемму низкого напряжения трамблёра и массу. Если цепь рабочая, то лампа при включённом зажигании должна загораться в момент размыкания контактов трамблёра и гаснуть при их замыкании. Если же свечения нет вообще, то это говорит о неисправности катушки либо проводников по первичной цепи. При свечении лампы независимо от положения контактов проблема может быть в следующем:

• повреждение проводника, который идёт от клеммы распределителя к рычажку. Устраняется путём восстановления повреждённого проводка;
• обрыв проводника, идущего от подвижного диска к корпусу. Неисправность лечится, как и в предыдущем пункте;
• образование окиси на контактах. В этом случае требуется очистка и регулировка элементов.

Одной из причин, по которой возникают проблемы с образованием искры, является окисление или подгорание контактов

Система запуска двигателя

Запуск двигателя невозможно осуществить без дополнительных электронных устройств. В данном контексте речь пойдет о таком механизме, как стартер автомобиля. Этот механизм представляет собой электродвигатель, который приводит в первоначальное движение коленчатый вал мотора до момента воспламенения в цилиндрах и пуска двигателя. В работу стартер включается поворотом ключа в замке в соответствующее положение. Токи через реле зажигания поступают от аккумулятора к виткам стартера и приводят его в действие.

Если рассматривать подробно, то процесс пуска двигателя производится в три этапа:

1. Втягивающий механизм стартера заводит пусковую шестерню в зацепление с венцом маховика.
2. Далее происходит вращение ротора стартера совместно с приводной шестерней, а та, в свою очередь, передает крутящий момент на коленчатый вал, что приводит к запуску силового агрегата.
3. После того как двигатель запускается, а ключ зажигания возвращается в исходное положение, втягивающий механизм выводит приводную шестерню стартера из зацепления с маховиком.

Способы проверки катушки зажигания мультиметром на основные неисправности

Катушка зажигания является неотъемлемой частью системы пуска автомобиля. Без нее добиться старта мотора не получится, тогда как запустить двигатель без аккумулятора реально, который также играет важную роль в формировании первой искры. Катушка зажигания устроена довольно просто, но даже она может придти в негодность при различных неисправностях автомобиля или из-за заводского дефекта. При этом на пуске двигателя работа катушки зажигания не ограничивается, и если она вышла из строя, когда мотор уже заведен, это приведет к его полной остановке. Проверка катушки зажигания мультиметром – это верный и простой способ определить исправность агрегата и необходимость его замены.

Назначение реле

Любое электрическое реле – это предохранительное устройство, которым оснащается система зажигания. Контактная система зажигания в этом плане тоже не исключение. Основным его назначением является размыкание и замыкание разнообразных участков в электрических цепях автомобиля. Устройства имеют различия по конструкции и способу управляющего сигнала, а также по установке. В данный момент широкое применение получили электромагнитные реле.

Говоря простыми словами, этот вид электрооборудования авто предохраняет различные элементы от высоких токовых нагрузок. Попросту оно служит переключателем. В частности в системе зажигания реле предохраняет стартер автомобиля и генератор от воздействия на них высоких токов. К примеру, для запуска двигателя нужно провернуть замок зажигания и включить стартер в работу, который, в свою очередь, потребляет от 80 до 300А.

В этом случае если не использовать реле, то замок может сгореть, а также и некоторые элементы проводки. Для того чтобы этого не произошло, в систему включают реле зажигания. Когда на корпусе устройства имеется изображение значка диода, то это означает, что при его подключении важно соблюдать полярность клемм. В противном случае поломка неизбежна.

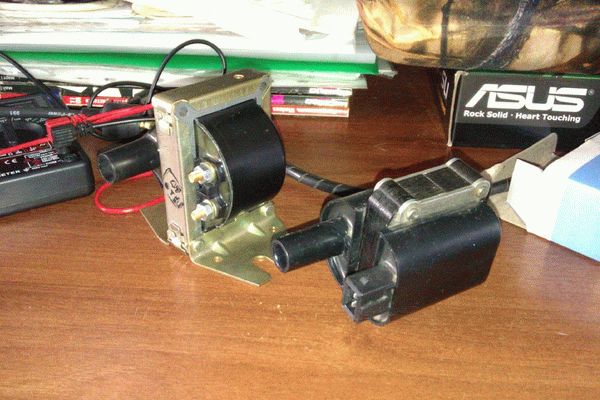

Нет искры с катушки зажигания

Силовая установка транспортного средства не запускается. К сожалению, такая ситуация знакома подавляющему большинству отечественных автолюбителей. И причины, а, следовательно, и решение данной проблемы кроются в работоспособности системы зажигания вашего автомобиля, вернее, в исправности отдельных ее элементов. В частности, катушки зажигания. Итак, в предлагаемой статье мы рассмотрим неисправности катушки зажигания, при которых пуск двигателя автомобиля затруднен или вообще невозможен, а также алгоритм проверки ее (катушки) работоспособности.

Как работает этот компонент

Изделия защищают электронные компоненты от разного рода помех и используются во множестве систем вашей машины. Ключевой функцией приспособления является фильтрация — например, в автоакустике. Без конденсатора музыкальная система будет работать плохо: возникнут посторонние шумы, помехи и изменения громкости. Все это является следствием скачков напряжения в электросети авто.

Конденсаторы есть во многих частях автомобиля. Они играют роль буферов между аккумуляторами и другими электронными приспособлениями. Без такого изделия невозможно функционирование не только акустики, но и контактного механизма в распределителе зажигания.

На фото: схема системы батарейного зажигания с цифровым обозначением компонентов:

Как понять, что нужна диагностика прибора

О неисправности конденсатора свидетельствуют разные признаки. Фары, мигающие в такт басам автомобильной акустики, означают, что электронные компоненты авто не получают достаточного напряжения. В ряде случаев сигналы начинают искажаться, отдельные компоненты машины работают некорректно.

Конденсатор зажигания отвечает за выработку искры, которая воспламеняет топливовоздушную смесь в цилиндре двигателя. Если искра имеет слабый красный цвет и появляется неравномерно, если не удаётся нормально завести авто — вполне вероятно, что возникли проблемы с конденсатором.

Важно не допускать проблем с конденсатором зажигания. Они возникают по трём причинам:

если изделие потеряло часть ёмкости,

если возник внутренний обрыв,

если произошло короткое замыкание.

Первые два варианта особенно коварны, поскольку зажигание не сразу выходит из строя. Функционирование компонентов продолжается, хотя искра уже не может иметь нужного уровня мощности. Главные признаки поломки в такой ситуации — неустойчивость работы двигателя на холостом ходу, проблемы с запуском. Обязательно проверьте конденсатор и при необходимости замените его! Если этого не сделать, искры от прерывателя вызовут подгорание контактов, что выведет силовой агрегат из строя.

Вариант диагностики конденсатора первый

Тестирование конденсатора – это наличие измерителя с наименованием амперметр, тестер или мультиметр. Концы прибора аккуратно соединяются с контактами. Зажигание включается, контакты трамблера при этом должны быть разомкнуты. В этот момент надо смотреть на показания мультиметра.

О неисправности конденсатора можно судить по показаниям тестера, приближенных к 0. При этом режим мультиметра должен стоять в положении разрядки 2-4 А.

Такие показания мультиметра свидетельствуют о полной неисправности конденсатора. Его заменяют на новый.

Третий вариант тестирования конденсатора

Способ подразумевает зарядку высоковольтным током. Делается это так.

• Конденсатор подпитывается электричеством непосредственно от катушки.
• Затем проводится разрядка на массу.

При отсутствии разряд-искры между электропроводом и фюзеляжем конденсатора, можно говорить о неисправности конденсатора. Да, и еще — при исправном конденсаторе будет слышен характерный щелчок.

Примечание. Если после зарядки устройства искра опять не появляется, это лишний повод убедиться в утечке тока от конденсатора.

Типы автомобильных конденсаторов

1. Для генератора. Подаёт электричество в работающий генератор, предотвращает перепады напряжения в зажигании, ликвидирует шумы радиоприёмника. Если в генераторе авто нет конденсатора, проезжающий мимо транспорт вызовет сильный шум на радио. Благодаря этому изделию удаётся защититься от дискомфорта в пути.

• Для сабвуфера. Автоусилитель обеспечивает более полное насыщение баса и расширяет диапазон воспроизведения частот, однако он сильно увеличивает потребление тока, что приводит к проблемам со светом фар и плохому качеству воспроизведения низких частот. Хорошо работающий конденсатор — гарантия защиты от проблем.

Проверка без мультиметра

1. Отключаем от прерывателя провода, идущие от конденсатора и катушки зажигания. Тут пригодится переносная лампа. Чтобы проверить изделие, присоедините её к зажиму прерывания, затем активируйте зажигание. Произошло включение лампы? Конденсатор работает неправильно.
2. Ещё один метод проверки работоспособности изделия — зарядка конденсатора катушки зажигания током высокого напряжения и последующая разрядка на корпус. Если между массой и проводом конденсатора появилась искра и раздался характерный щелчок, всё в порядке. Реакции нет? Значит, в конденсаторе есть пробой.
3. Отсоедините чёрный провод от зажима прерывателя, который идёт от катушки зажигания. Отключите от прерывателя провода конденсатора. Включите зажигание и прикоснитесь одним проводом к другому. Если появится искра — что-то не так. Скорей всего дело в пробое конденсатора.
4. Заводной ручкой поверните коленвал ДВС и снимите крышку с распределителя зажигания. Включите зажигание. Можно оценить работу конденсатора, следя за возникающими здесь искрами. Если возникла поломка, контакты прерывателя сильно заискрят. Ещё один признак неисправности — слабое искрение между корпусом и главным проводом высокого напряжения.
