Функция уменьшения влажности

О том, что кондиционер, работая на охлаждение, одновременно подсушивает воздух, знают практически все. А как климат контроль в автомобиле зимой справляется с этой задачей, слышали не многие. Для обеспечения этой функции установка снабжается специальным измерителем влажности. Данные от этого датчика поступают на контроллер. При низких отрицательных температурах осушение воздуха обычно не требуется, с парами влаги справляется и печка. Ситуация меняется при температурах, близких к нулю, в условиях мокрого снега, при оттепели. Стекла автомобиля начинают интенсивно запотевать. В этой ситуации ваша климатическая установка сработает следующим образом:

• датчик влажности сообщит контроллеру о необходимости удаления излишков влаги;
• контроллер даст команду на одновременное включение кондиционера и печки;
• влажный воздух, проходя через испаритель кондиционера, будет оставлять частицы влаги в виде конденсата или инея на сотах теплообменника;
• после испарителя воздух поступает на радиатор печки, где также дополнительно подсушивается.

Таким образом, использование климат-контроля предотвращает запотевание стекол и обеспечивает комфортные условия вождения в зимний период.

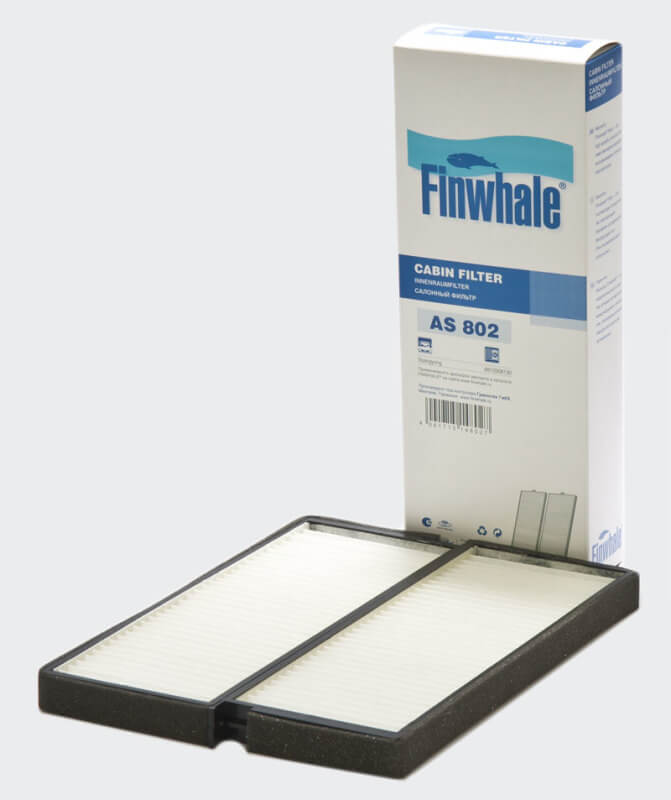

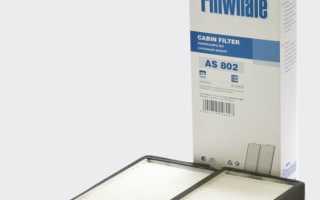

Фильтр салона

Перед тем как использовать климат контроль в автомобиле зимой, внимательно прочитайте инструкцию по эксплуатации авто. В ней наверняка вы найдете рекомендации по замене салонного фильтра. Этот элемент очистки воздуха играет очень важную роль для работы климатической установки. Если фильтр забит пылью, то прогрев и осушение будут неэффективны – стекла будут запотевать, салон будет медленнее нагреваться. Производители предлагают три варианта фильтрующих элементов:

• бумажные – самый простой и дешевый способ очистки;
• угольные – действуют значительно эффективнее;
• антибактериальные – препятствуют размножению болезнетворных организмов в воздуховодах климатической установки автомобиля.

Замену салонного фильтра рекомендуют производить два раза в год. В некоторых случаях процедуру придется выполнять чаще – например, при езде по грунтовым дорогам.

Как работает климат контроль в автомобиле?

Автоматический режим

При включении климатической системы по умолчанию запускается её функционирование в автоматическом режиме, предполагающем распределение потока воздуха таким образом, чтобы обеспечить поддержание температуры на заданном уровне, раздельно для левой и правой стороны салона. Если во время движения автомобиля были установлены параметры работы климатической системы, отличные от первоначальных, вернуться к ним можно, нажав кнопку «AUTO» (загорится жёлтый светодиод, встроенный в клавишу). Установка желаемой зонной температуры производится соответствующими поворотными регуляторами. Производитель рекомендует придерживаться значения 22° C (по Фаренгейту – 72°) – такая температура считается наиболее комфортной для всех присутствующих в автомобиле.

Изменение этого показателя производится, если по каким-либо причинам данная температура не устраивает водителя или пассажиров. При этом следует учесть, что климат-контроль позволяет устанавливать температуру в пределах 16 – 29,5 градусов по Цельсию (61 – 86 градус по Фаренгейту), причём эти значения являются условными – в зависимости от внешних факторов они могут незначительно смещаться в ту или иную сторону.

Автоматическое поддержание заданного микроклимата осуществляется посредством контролирования скорости поступления воздуха в салон, распределения тёплого и холодного воздуха для получения заданной температуры, а также посредством регулирования направления обдува. Климат-контроль умеет интерпретировать величину солнечного излучения, соответствующим образом изменяя параметры работы климатической системы. Этому способствует установка датчика солнечного излучения. Отключение автоматического режима происходит при нажатии любой из регулирующих кнопок, включая кнопу «ECON». Но это не означает, что климат-контроль перестаёт поддерживать заданные параметры работы – просто считается, что установлены новые значения, которые сохранятся при выключении зажигания после остановки автомобиля.

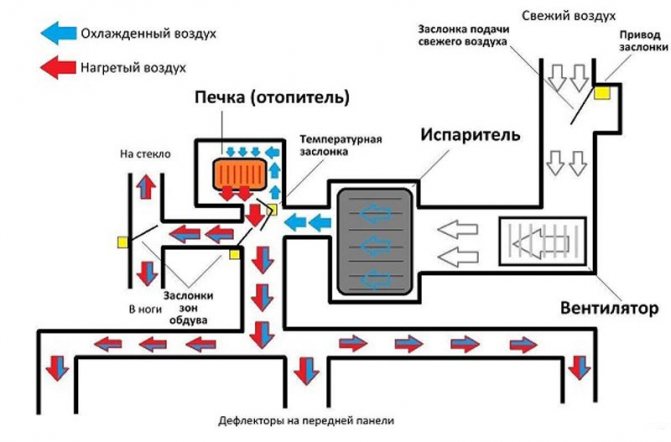

Основные элементы и узлы

Работа климат-контроля подчиняется ряду особенностей. Его правильная функция в автомобиле как летом, так и зимой обеспечивается благодаря присутствию определенных компонентов.

Ключевые узлы рассматриваемой в данном случае установки объединяют указанные ниже:

1. Воздушный кондиционер. Благодаря этому механизму удается поддерживать на нормальном уровне температуру и влажность.
2. Печь. С помощью данного механизма можно осуществлять забор охлаждающей жидкости мотора, которая перед этим пргрелась до определенного уровня.
3. Комплекс заборников вместе с системой воздуховодов. Они отвечают за правильное рассредоточение воздуха и направляют эти потоки в ту или иную область салона.
4. Вентилятор. Способствует смешению воздушных потоков внутри салона.
5. Термодатчики. Используются для замера температуры воздуха в тех или иных областях салона.
6. Электроклапаны печи. Приостанавливают действие теплообменника, когда в обогреве нет необходимости.
7. Шторки воздухозаборников. Чтобы запустить их в работу, используют электрические сервоприводы.
8. Датчик уровня влаги. Он присутствует в обновленных моделях, в старых не использовался.
9. Программер-контроллер. Собирает данные со всех имеющихся датчиков и проводит их анализ, направляет те или иные команды исполнительным приборам и агрегатам.

Немного о работе климат-контроля зимой.

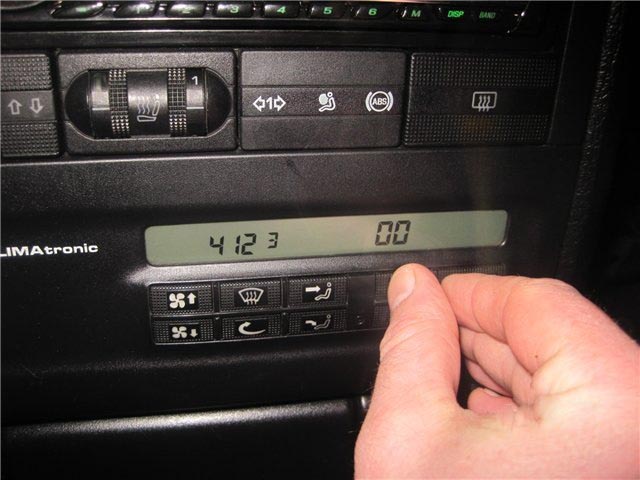

Коды и распространённые ошибки

Разные производители могут использовать свои кодовые обозначения. Потому при появлении на дисплее после самодиагностики цифровых значений, сверяться нужно с вашим руководством по эксплуатации.

У кого-то коды идентичные, потому на машинах разных автопроизводителей одна цифра будет означать идентичную неисправность. Чтобы убедиться в соответствии значений ошибкам, можете опираться на официальные руководства.

Чаще всего при самодиагностике климатического оборудования водители сталкиваются со следующими проблемами:

• замыкание в электрической цепи;
• нарушения работы или полный выход из строя температурных датчиков;
• сбои в настройках отопительной или охладительной системы;
• поломка электродвигателя;
• неисправность заслонок и вентилятора;
• выход из строя компрессора;
• снижение уровня охлаждающей жидкости;
• поломка привода заслонки и пр.

Иногда результатом самодиагностики может стать информация о неисправностях датчика солнечного света или температуры воздуха. Не всегда это соответствует действительности.

Подобное происходит, если температура внутри салона слишком низкая, поскольку вы проводите работы зимой в условиях холода, или машина закрыта в гараже и используемого освещения недостаточно.

Климатические системы на автомобилях работают по одинаковому принципу. Но их конструкция и программная начинка разные. Это несколько усложняет поиск универсальной инструкции при отсутствии официального руководства по эксплуатации конкретно для вашего автомобиля.

Если вы никогда не занимались самодиагностикой климат контроля на машине и не обладаете достаточным опытом для проведения подобных работ, лучше обратиться в специализированный автосервис. Мастера располагают нужными навыками и оборудованием, которые позволяют быстро проверить систему на работоспособность, обнаружить неисправности и предложить пути их решения.

Необязательно доверять сам ремонт специалистам. При желании и возможностях исправить поломки можно своими руками. Та же замена датчика не вызывает проблем и проводится за несколько минут. Но серьёзные поломки стоит доверить квалифицированным мастерам.

Климатический контроль является полезным и эффективным устройством для любого автомобиля. При желании систему можно установить на машины, где она не предусмотрена изначально. Она обеспечивает высокий уровень комфорта в салоне, но минимизирует необходимость в регулировании режимов работы оборудования, в отличие от обычного кондиционера.

Подписывайтесь, оставляйте комментарии и делитесь собственным опытом в проведении процедур самодиагностики. Не забывайте рассказывать о нас своим друзьям!

Общая информация

Климат контролем называется современная технологичная система, которая обеспечивает максимально возможный комфорт для автомобилиста и пассажиров. Основной задачей данной аппаратуры является поддержание наиболее комфортной температуры воздуха в салоне на протяжении всего времени поездки.

Принцип функционирования

Основным принципом работы является поддержание оптимального температурного режима, используя для этого системы кондиционирования, нагрева воздуха. Для получения информации о температурном режиме в салоне, стоят датчики способные передавать необходимую информацию блоку управления.

Далее от блока управления идет сигнал на определенные исполнительные устройства, такие как температурная заслонка. Весь процесс регулировки и снятия информации с датчиков выполняется полностью автоматически.

Основные составляющие системы

Вышеупомянутая система состоит из таких элементов:

Блок управления. Является «мозговым» центром данной системы и занимается обработкой поступающих сигналов и посылает команды к основным устройствам. Датчики. Расположены внутри салона и контролируют состояние основных параметров климата в салоне. В большинстве моделей авто установлены такие датчики: температурные, солнечные, состояния автомобиля. Исполнительные устройства. Выполняют задание, поступающее от блока управления. Так, например, для повышения объема воздушного потока сигнал подается на электродатчик вентилятора. Заслонка. Используется для нормального функционирования всей системы

Заслонка является очень важной частью, регулирующей распространение теплого и холодного воздушного потока в салоне автомобиля. Заслонки бывают нескольких видов: • центральные, используемые для основного регулирования температуры воздуха; • рециркулирующие, которые функционируют для осуществления регулирования интенсивности потока воздуха; • для подачи воздуха с окружающей среды; • для выполнения обдува стекол.

Климат-контроль и кондиционер — отличия

У внимательного читателя может возникнуть вопрос: зачем так усложнять систему? Вполне можно обойтись для поездок в холодное время печкой, а летом ограничится кондиционером.

Раньше так и было: каждая из таких систем способна обеспечить комфортный микроклимат в салоне, но только при условии, если внутренние и наружные условия в автомобиле будут оставаться неизменными.

А для движущего объекта, каковым является машина, это в принципе невозможно. Температура наружного воздуха и напор изменяются вместе со скоростью и направлением движения автомобиля.

Двигатель при запуске холодный и постепенно разогревается, кондиционеру необходимо время для выхода на рабочий режим. Все эти факторы при отсутствии автоматики отслеживаются человеком и корректируются вручную.

Основное отличие климат-контроля и кондиционера состоит в наличии системы управления. Она отслеживает, параметры температурно-влажностного режима и регулирует их без участия водителя и пассажиров.

В такой установке кондиционер является одним из компонентов, который выполняет функции охлаждения и уменьшения влажности. Этот поток смешивается с подогретым и на выходе мы получаем комфортные для человека показатели, которые поддерживаются в заданных пределах автоматически.

Система климата в авто

Сразу отметим, что автокондиционер появился на машинах намного раньше климата. Решение является проверенным временем, относительно простым и надежным. При этом основной функцией кондиционера является охлаждение воздуха. Нагрев воздуха осуществляет печка в автомобиле. В свою очередь, климат-контроль позволяет создать и автоматически поддерживать микроклимат в салоне, при этом от водителя потребуется минимальное участие.

Чтобы было понятнее, кондиционер автомобиля фактически является установкой для охлаждения воздуха. В конструкции имеются патрубки, компрессор, испаритель и т.д. Если просто, в герметичную систему кондиционирования закачан фреон (хладагент), который циркулирует по трубкам и радиаторам благодаря работе компрессора. В свою очередь, наружный воздух нагнетается вентилятором, контактирует с радиатором (испарителем), внутри которого циркулирует фреон, и охлаждается.

Кондиционер, точнее, компрессор, работает только тогда, когда двигатель заведен. Дело в том, что компрессор кондиционера в авто приводится от ДВС. Обычно водитель сам включает и выключает кондиционер. Для регулировки температуры потока (например, чтобы кондиционер не дул слишком холодным воздухом) приходится смешивать холодный воздух от кондиционера и теплый воздух от радиатора печки. Делается это механическими регуляторами. При этом точного регулирования по температуре добиться не удается.

Теперь рассмотрим, что такое климат-контроль. Конструктивно это все тот же кондиционер с компрессором, патрубками и т.д. Однако климат-контроль оснащен большим количеством датчиков и электронной системой управления климатом (блок климата). Фактически, климат-система позволяет точно выставить необходимую температуру вплоть до градуса, после чего автоматически поддерживается заданная температура воздуха.

Если иначе, климат контроль – это автоматическая климатическая система (кондиционер и печка одновременно), оснащенная группой датчиков контроля за температурой, влажностью и т.д. Электронный блок анализирует информацию датчиков и активирует компрессор кондиционера или отопитель, перемещает заслонки воздуховодов, распределяет потоки теплого и холодного воздуха по салону и т.д.

Рассмотрев климат контроль, что это такое и как работает, можно понять, что водитель имеет возможность быстро выставить комфортный режим. Фактически, управление климатом сводится к выставлению температуры в салоне. Более того, развитые системы даже позволяют создать раздельный климат (например, двухзонный климат контроль), когда из дефлекторов ближе к водителю температура выдуваемого воздуха одна, тогда как из дефлекторов в зоне пассажиров другая.

Как видно, климат контроль и кондиционер по ряду элементов похожи конструктивно, однако системы абсолютно разные. Само собой, климатическая система на базе климат-контроля обеспечивает более высокий уровень комфорта, она проще и удобнее, управление климат контролем фактически требует только выбора комфортной температуры и зоны обдува. Особенно комфортным климат можно считать в том случае, если речь идет не о простом однозонном климате.

Как работает кондиционер

Поскольку в последнее время наблюдается рост цен на топливо и экономический кризис, многие автолюбители выступают за отмену использования автомобильных кондиционеров. По общей экономии энергии существует множество рекомендаций, и использование встроенного заводского охлаждения – один из основных факторов низкой экономии топлива.

Противники кондиционеров рекомендуют использовать традиционную вентиляцию, представляющую собой входящий в окно воздух. Конечно, эта версия очень непрактична, особенно зимой, когда открытое окно может вызвать грипп и воспаление. Тем не менее чтобы выбрать наиболее подходящее для вас решение, сначала стоит рассмотреть самые распространённые преимущества и недостатки использования кондиционера в автомобиле.

Рекомендуем: Кратко о прокате автомобилей

Активное охлаждение салона с помощью кондиционера может увеличить общее потребление бензина на 10%! Исследования показали, что открытые на проветривание окна при движении со средней скоростью 70 км/ч (или ниже) обеспечат вашему авто максимальную эффективность с точки зрения расхода и комфорта.

В большинстве стандартных ситуаций (проезд по городу, выезд в торговый центр, встреча с друзьями или родственниками) проще всего всегда проветривать автомобиль естественным воздухом, если окружающая среда и температура не будут вызывать у вас дискомфорта или не повлияют на правильное функционирование транспортного средства. Таким образом, с весны до осени вы можете держать окна автомобиля открытыми, когда позволяет тепло, при этом сохраняя расход топлива на максимально низком уровне.

Начнём с хладагента (r134a) внутри системы. Этот хладагент был специально создан для автомобильной промышленности в конце 1980-х годов, и он несколько отличается от бытовых или промышленных хладагентов. Некоторые называют его «Фреон».

Часть газа удерживается под давлением внутри системы. Когда система не работает, хладагент остаётся газом под низким давлением. Оптимальным свойством газа является его способность выходить из горячего состояния, когда он сжимается, а при охлаждении в конденсаторе, расположенном перед радиатором, он превращается в жидкость под давлением, которая затем выпускается через расширительный клапан или диафрагму (небольшое отверстие). Жидкость под высоким давлением мгновенно превращается в пар низкого давления, который создаёт холод внутри испарителя, и в этом случае электродвигатель вентилятора пропускает воздух через него в систему вентиляции и во внутреннюю часть машины.

Сердечник испарителя выглядит как маленький радиатор, который расположен внутри автомобиля. Как только хладагент израсходовал холодный заряд, он собирается в шланг низкого давления и на компрессор, где снова обрабатывается. Хладагент передаётся от одного компонента к другому с помощью шлангов или труб. Шланг со стороны высокого давления соединяет компрессор с конденсатором, от конденсатора до расширительного клапана или трубки с отверстиями, которые расположены перед испарителем. Низкая сторона соединяет испаритель с компрессором. Расширительный клапан или диафрагма выполняют в основном ту же самую работу, система может иметь тот или иной вариант. Расширительный клапан может иметь различный размер в зависимости от температуры, тогда как диафрагма имеет фиксированный размер.

Автокондиционер

Когда пользоваться кондиционером полезно

Если вы превышаете скорость 70-80 километров в час, как это обычно бывает при длительных поездках в другой город, лучше держать окна закрытыми и использовать систему кондиционирования. Открытые окна увеличат расход топлива на целых 20%! Сильный поток воздуха замедляет автомобиль и делает его ещё более нестабильным, не говоря уже о неуклюжем управлении. Но быстро ездить с закрытыми окнами некомфортно, поэтому при движении на более высокой скорости рекомендуется использовать кондиционер.

Помимо кондиционирования воздуха, есть и другие решения, которые позволяют вентилировать автомобиль и поддерживать комфорт внутри него. Во-первых, главный вентилятор автомобиля, если он выведен в салон, может достаточно хорошо проветривать автомобиль и снизить его температуру. Также он может изменить запах в авто, а именно избавить от топливного или уличного «аромата». Лучше всего использовать этот параметр по максимуму, но при желании вы можете выбрать менее интенсивные настройки.

Ещё один очень простой способ – припарковать машину на стоянке или в прохладном месте в тени. В жаркий день вы выиграете с точки зрения комфорта, а расход топлива будет снижен.

Профилактика и грамотная эксплуатация

Кондиционер или отопитель, работающий в составе климат контроля, нужно поддерживать в оптимальном техническом состоянии.

Водители допускают элементарные ошибки при эксплуатации системы и толком не понимают, как работает климат контроль в автомобиле.

Есть несколько рекомендаций, которые помогут избежать нежелательных поломок и дорогостоящего ремонта КК:

• минимум раз в год проверяйте систему на предмет герметичности, поскольку используемый хладагент может вытекать через треснувшие патрубки, ослабшие крепления и другие повреждённые участки;
• следите за уровнем охладителя и по мере его снижения проводите дозаправку (это дешевле, чем полностью заправить систему);
• для ремонта и обслуживания обращайтесь только в специализированные сервисные центры, поскольку самостоятельно чинить такое оборудование не рекомендуется;
• параллельно с дозаправкой делайте диагностику работы электронного блока;
• систему рекомендуется включать минимум через 1 минуту после запуска мотора и отключать её хотя бы за 1 минуту до остановки двигателя;
• чтобы избежать проблем со здоровьем, выставляйте температуру внутри салона не ниже 10 градусов по сравнению с наружной температурой (если на улице 30 градусов Цельсия, кондиционер рекомендуется включать не холоднее 20 градусов);
• периодически меняйте салонный фильтр, особенно при регулярном использовании охлаждения и отопления;
• проводите чистку радиатора (кондиционера) для избавления от накопившейся пыли, включая режим продува раз в месяц на 5 – 10 минут;
• очищайте вентиляцию салона с помощью доступных методов, чтобы избавиться от загрязнений и скапливающихся вредных микроорганизмов.

Простые меры, которые помогут продлить жизнь вашему климатическому оборудованию. Если не придерживаться этих рекомендаций, будете регулярно сталкиваться с проблемами и дорогостоящим ремонтом.

Устройство

Нетрудно разобраться в том, как пользоваться климат контролем и включать разные режимы его работы. Но автовладельцу рекомендуется предварительно познакомиться с устройством этой системы.

Она включает в себя большое количество элементов, но основными являются 3:

1. ЭБУ. Блок управления считается главной составляющей климат контроля, поскольку он отвечает за рабочие процессы. Состоит из контроллера, программного управления и системы для ввода данных. Используются электронные и механические регуляторы, в зависимости от модели. Современные ЭБУ позволяют осуществлять управление с помощью цифровых данных и пульта ДУ.
2. Датчики. Их устанавливают внутри и снаружи транспортного средства. На многозонных системах в машинах используется большее количество считывающих устройств, передающих полученную информацию на ЭБУ.
3. Исполнительные устройства. Это отопительная система, охлаждающее оборудование, заслонки, электроприводы двигателей, вентиляторы, дефлекторы, разные фильтры и прочие компоненты.

Рекомендуем: Что заливать в бачок охлаждающей жидкости

Необязательно знать каждый элемент, входящий в состав климатического оборудования. Для водителя важно уметь грамотно управлять системой и проводить периодические профилактические мероприятия. Это позволит избежать серьёзных поломок и дорогостоящего ремонта.

Профилактика неисправностей

Всякую поломку можно предотвратить или отсрочить, соблюдая правила эксплуатации. Чтобы как можно дольше наслаждаться комфортной ездой, необходимо придерживаться следующих рекомендаций:

• ежегодно проверять герметичность системы, чтобы избежать вытекания хладагента;
• периодически менять салонный фильтр;
• ежемесячно очищать радиатор о пыли;
• своевременно проводить дозаправку хладагента;
• проверять работу электронного блока;
• периодически чистить вентиляцию салона;
• включать и отключать систему за минуту перед запуском и остановкой мотора.

Желательно доверять ремонт и обслуживание автомобиля специалистам.

Как правильно пользоваться климат-контролем?

Общая последовательность управления климатической установкой:

1. Включить установку при помощи отдельной кнопки или регулятора скоростей вентилятора.
2. Установить требуемую температуру. Большинство систем позволяют выставлять температуру с шагом 0,5 ºС. Допустимая разница между зонами составляет в лучшем случае 4-5 ºС.
3. При ручном режиме принудительно включить кондиционер и выставить частоту вращения вентилятора.
4. Для включения автоматики требуется нажать на кнопку «Auto». Дальнейшее регулирование интенсивности потока воздуха и распределение его по салону установка возьмет на себя.
5. Если владелец мало использует климатическую установку, то рекомендуется профилактическое включение кондиционера раз в месяц на 10-15 минут.

Ниже приведен образец блока управления двухзонным климат-контролем с описанием функций кнопок и переключателей:

• 1 — клавиша управления компрессором кондиционера;
• 2 — ступенчатый регулятор системы водителя;
• 3 — рукоятка изменения температуры воздуха, подаваемого на место водителя;
• 4 — автоматический режим работы;
• 5 — сверху расположена кнопка подачи потока на уровень груди, ниже — в район головы, еще ниже — к ногам;
• 6 — увеличение числа оборотов крыльчатки вентилятора;
• 7 — рукоятка изменения температуры воздуха, подаваемого на место пассажира;
• 8 — ступенчатый регулятор системы обогрева сидения пассажира;
• 9 — максимальный обдув лобового стекла;
• 10 — обогрев заднего стекла;
• 11 — уменьшение числа оборотов крыльчатки вентилятора;
• 12 — рециркуляция воздуха в ручном или автоматическом режиме;
• 13 — управление электрическим обогревом руля.

Назначение кнопок климат-контроля
На блоке управления могут иметься дополнительные кнопки и табло:

• индикация температуры воздуха в зоне водителя и пассажира;
• включение электрического ;
• подача воздуха от автономного отопителя.

Особенности эксплуатации климат-контроля летом

Летняя эксплуатация устройства имеет ряд особенностей:

1. Не рекомендуется выставлять значение температуры климат-контроля ниже 10 ºС внешней среды. Это связано с риском простудных заболеваний из-за переохлаждения организма.
2. Перед запуском климатической установки рекомендуется проветривать салон. Это снижает температуру воздуха и ускоряет охлаждение.
3. Для ускорения процесса охлаждения используется режим рециркуляции воздуха.
4. Не рекомендуется открывать окна после охлаждения салона, поскольку датчики фиксируют изменение температуры и нагружают компрессор.

Особенности эксплуатации климат-контроля зимой

Особенности использования системы в зимнее время:

• из-за возможности образования льда и конденсата на заслонках не рекомендуется изменять потоки воздуха до прогрева салона;
• периодически включать компрессор кондиционера для профилактики резиновых уплотнений магистралей хладагента.

Что такое климат-контроль в автомобиле?

Климат-контроль в автомобиле — такая система, которая автоматически поддерживает заданную температуру в салоне. Установка объединяет в единое целое блоки отопителя, а также кондиционер и систему подачи нагретого или охлажденного воздуха. Работа комплекса обеспечивается различными сенсорами, установленными в салоне и на элементах системы. Это является главным отличием климата от обычного кондиционера, который необходимо регулировать вручную.

На некоторых автомобилях применяются кондиционеры с дополнительным автоматическим режимом. Подобная схема не является полноценным климат-контролем, хотя и обеспечивает поддержание температуры воздуха.

Устройство системы климат-контроля

В состав установки микроклимата на авто входят компоненты:

• 1 — переключатель режима работы;
• 2 — клапан на компрессоре, защищающий систему от повышенного давления;
• 3 — крыльчатка вентилятора, установленного на радиаторе;
• 4 — выключатель климатической установки, работающий от давления в магистрали;
• 5 — сенсор температуры охлаждающей жидкости в рубашке двигателя;
• 6 — термопереключатель режимов работы вентилятора на радиаторе;
• 7 — испаритель с установленным внутри сенсором температуры;
• 8 — крыльчатка подачи воздуха в климатическую установку;
• 9 — блок управления системой впрыска топлива;
• 10 — электромагнитная муфта, служащая для привода компрессора;
• 11 — электронный блок управления климатической установкой.

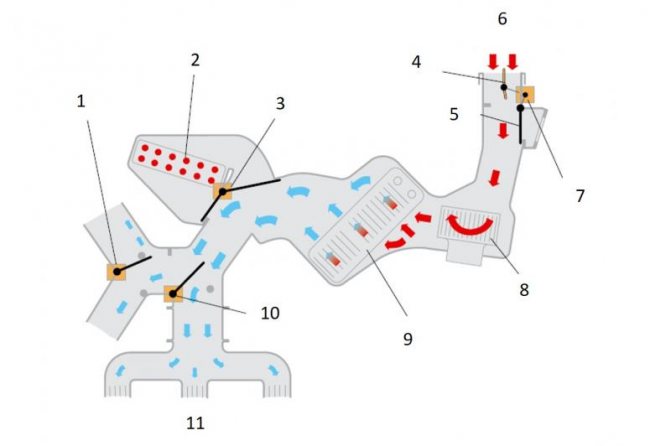

Узлы климатической установки

Устройство непосредственно блока климатической установки:

• 1 — двигатель с заслонкой в воздуховоде;
• 2 — радиатор отопителя;
• 3 — привод заслонки отвода части воздуха в отопитель;
• 4 — регулятор интенсивности забора воздуха извне;
• 5 — заслонка клапана рециркуляции;
• 6 — поток входящего воздуха;
• 7 — двигатель заслонок потока воздуха и рециркуляции;
• 8 — крыльчатка вентилятора;
• 9 — блок испарителя;
• 10 — распределительная заслонка;
• 11 — подача потока воздуха в салон.

Узлы климатической системы

На ряде автомобилей в состав климатической установки включен электрический подогреватель, обеспечивающий подачу теплого воздуха сразу после запуска двигателя.

В состав простейшей климатической установки входят датчики:

• сенсор температуры воздуха на улице, располагается в районе переднего бампера;
• измеритель температуры в районе ног;
• сенсор температуры на панели приборов;
• фотодатчик, измеряющий активность солнечного излучения;
• измеритель температуры забираемого с улицы воздуха.

Расположение датчиков в автомобиле

Данные от датчиков поступают в блок управления климатической установкой. При отказе любого девайса блок управления использует для работы фиксированное значение температуры, заложенное в программу.

Основные функции компонентов климат-контроля

Входящие в состав компоненты обеспечивают:

1. Радиатор и вентилятор используется для охлаждения хладагента. Может применяться собственный вентилятор или общая с системой охлаждения крыльчатка.
2. Встроенные защитные датчики обеспечивают корректную работу микроклимата, отключая при неисправности или при утечке хладагента систему охлаждения.
3. Компрессор установки обеспечивает сжатие хладагента, который при расширении охлаждает испаритель. Хладагент поступает в радиатор испарителя в жидком виде, испарение происходит только в радиаторе. Таким образом достигается наибольшая эффективность работы системы.
4. Электромагнитная муфта включает и выключает компрессор по мере необходимости. На автомобилях, оснащенных автоматической трансмиссией, муфта отключает компрессор в режиме «кикдаун». Благодаря этому обеспечивается максимально интенсивный разгон.
5. Блок управления климатической установкой представляет собой отдельное устройство, оснащенное дисплеем, поворотными манипуляторами и кнопками. Модуль получает информацию от различных сенсоров системы и проводит обработку данных в соответствии с заложенным алгоритмом. Затем происходит формирование командных сигналов, которые подаются на исполнительные приводы. Блоки могут оснащаться модулем памяти, который хранит коды ошибок. Ориентируясь на коды можно понять, какой из элементов климатической установки неисправен или дает периодические сбои в работе.
6. Сенсор температуры располагается в блоке управления или в панели приборов. Девайс размещается в потоке воздуха для обеспечения максимальной точности измерения. Подача воздуха выполняется отдельным малогабаритным вентилятором.

Дополнительные режимы климат-контроля

В зависимости от конструкции климатическая установка может иметь дополнительные возможности:

• подача теплого или холодного воздуха по трем направлениям (стекло, ниша для ног, район головы);
• ручной режим работы;
• синхронный режим (для многозонных систем);
• рециркуляция воздуха в салоне;
• принудительное отключение системы;
• вывод дополнительной информации на экран блока управления (доступно на некоторых автомобилях).

Виды систем климат-контроля и их особенности

Под понятием вид климат-контроля подразумевается в основном число зон, в которые подается воздух различной температуры. Установки могут отличаться также по дополнительным функциям, например, наличию ионизатора воздуха.

В машинах встречаются варианты:

1. Однозонная установка, представляет собой простой вариант климат-контроля. Воздух, подаваемый к местам водителя и переднего пассажира, имеет одинаковую температуру. Этот же поток подается к заднему ряду сидений через каналы, расположенные под передними сидениями или внутри центральной консоли.
2. Двухзонный тип, разделяющий потоки воздуха между водителем и передним пассажиром. На задний ряд поступает воздух разной температуры.
3. Трехзонная система, позволяющая выставлять индивидуальное значение температуры пассажирам на заднем ряду сидений. Для работы трехзонного климата может применяться отдельная установка, размещенная в консоли. Но как правило, используется один прибор, что приводит к погрешности между заданной и реальной температурой воздуха.
4. Четырехзонный климат-контроль, позволяющий установить свое значение температуры воздуха для каждого пассажира. Наиболее сложный и продвинутый тип установки, применяемый на автомобилях премиум-сегмента.

Рекомендуем: Как работает система круиз-контроля на механике и что это такое?

Базовый вариант климатической установки распределяет потоки по направлениям:

• ниши для ног;
• верхняя часть салона на уровне головы;
• комбинированный режим подачи воздуха в ноги и в район головы;
• лобовое стекло и ниша для ног;
• максимальный поток на лобовое стекло, применяемый для размораживания и удаления конденсата.

На многозонных вариантах климат-контроля имеются дополнительные режимы работы и сочетания направлений подачи воздуха.

Фильтр

Перед тем как использовать климат контроль в автомобиле зимой, внимательно прочитайте инструкцию по эксплуатации авто. В ней наверняка вы найдете рекомендации по замене салонного фильтра. Этот элемент очистки воздуха играет очень важную роль для работы климатической установки. Если фильтр забит пылью, то прогрев и осушение будут неэффективны – стекла будут запотевать, салон будет медленнее нагреваться. Производители предлагают три варианта фильтрующих элементов:

• бумажные – самый простой и дешевый способ очистки;
• угольные – действуют значительно эффективнее;
• антибактериальные – препятствуют размножению болезнетворных организмов в воздуховодах климатической установки автомобиля.

Замену салонного фильтра рекомендуют производить два раза в год. В некоторых случаях процедуру придется выполнять чаще – например, при езде по грунтовым дорогам.

Функциональные особенности системы

Количество возможных функций климат-контроля зависит от модели автомобиля, его типа и используемых датчиков. В список возможностей входит:

• поддержание нужной температуры благодаря охлаждению салона в летнее время и обогреву зимой;
• учет температуры окружающей среды с помощью сигналов от датчика анализа солнечной радиации, который определяет воздействие ультрафиолетового излучения, а также датчика забортной температуры;
• рециркуляция и очистка воздуха в салоне автомобиле, благодаря наличию специальных фильтров;
• сложное регулирование температуры в различных зонах салона, включая место водителя, пассажиров, задние сидения и многое другое;
• профилактика запотевания стекол в салоне в зимнее время благодаря качественному и равномерному отоплению.

Движение воздушных потоков
Большое количество водителей отдают предпочтение климат-контролю вместо кондиционера. Оба решения предназначены для единственной цели — поддержание комфортного температурного режима в салоне. Но кондиционер нужно настраивать вручную, а система климата автоматически регулирует параметры работы.

Двухзонный климат-контроль

Это разновидность климат-контроля, который имеет два регулятора температуры в салоне. Один для водителя, другой – для переднего пассажира. Благодаря этому возможно устанавливать разные температуры подачи воздуха в салоне. Правда, во многих автомобилях автопроизводители ограничивают возможности двухзонных климатических установок, чтобы температура для водителя не сильно отличалась от температуры для переднего пассажира.

Это необходимо для поддержания комфортной температуры во всем салоне машины.

Особенности эксплуатации в зимний период

Описанный выше алгоритм работы климат-контроля носит довольно общий характер. Каждый производитель разрабатывает климатическую систему под конкретную модель или серию. Программное обеспечение контроллера также может несколько отличаться. Последние версии электронного климат-контроля позволяют владельцу машины производить самостоятельное программирование некоторых функций установки. Работа климат контроля в автомобиле зимой иногда требует вмешательства и перехода на ручное управление:

Машина находилась на открытой стоянке и ее стекла покрылись льдом. Для начала движения необходимо быстро освободить обзорные пространства ото льда. Не все прошивки климатических установок предусматривают автоматический предварительный прогрев стекол. Может быть такая ситуация, когда программа предусматривает такую функцию, но заданного времени обогрева оказалось недостаточно. В таком случае приходится выходить из автоматического режима и вручную включать обдув стекол. Скорость вращения вентилятора тоже придется выбирать вам. После того как обледенение будет ликвидировано, можно вернуться к автоматическим настройкам.

• Часто незадачливые водители рассчитывают на то, что в салоне авто тепло, и пренебрегают надежной зимней обувью. Некстати выпавший снег заставляет некоторое время потоптаться вокруг машины. После освобождения автомобиля из снежного сугроба водитель получает в качестве бонуса мокрые ноги. В такой ситуации самое правильное решение – перейти на ручное управление и направить поток горячего воздуха в ноги.
• В затяжных зимних пробках, обусловленных гололедом и снегом, можно провести довольно много времени. Для того чтобы избежать попадания выхлопных газов от скопившегося вокруг транспорта в салон автомобиля, воспользуйтесь режимом «Рециркуляция». Только очень продвинутые климатические установки оснащены автоматическим анализатором уровня СО в заборнике внешнего воздуха.

Принципы работы климат-контроля автомобиля

Климат-контроль подразумевает, что водитель задает температуру, а система кондиционирования работает в автоматическом режиме, поддерживая ее. При этом водителю не стоит задумываться, что работает в конкретный момент времени: кондиционер, печка или просто обдув воздуха из внешней среды. Однако существуют ситуации, когда работа климат-контроля может пагубно отразиться на функционировании двигателя автомобиля, и тогда необходимо перевести его в ручной режим и настроить.

Любое ручное изменение настроек климат-контроля приводит к отмене его автоматической работы. Ручной режим выбирают для создания определенных климатических условий в одной определенной части салона или в случае нештатных ситуаций, которые часто возникают с автомобилистами.
