Опель Астра H оснащён большим количеством различных датчиков, которые контролируют работу всевозможных узлов автомобиля. Со временем детали автомобиля изнашиваются, что может приводить к появлению различных ошибок в электронике. Расшифровка кодов ошибок Опель Aстра H на русском языке будет полезной информацией для любого владельца этого автомобиля или автослесаря.

[ Скрыть]

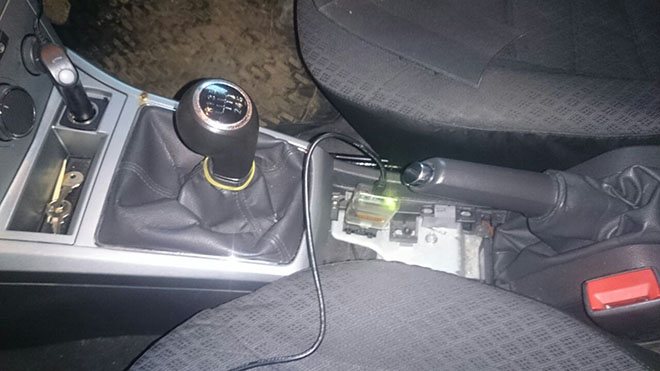

Как использовать диагностический разъем?

Обратите внимание: поскольку ошибки в автомобиле имеют разный статус, далеко не всегда при их появлении загорается лампочка Check Engine (говоря по-нашему «джекичан»). Водитель может и не подозревать, что транспортное средство находится в частично исправном состоянии. Для диагностики нужно подключиться к блоку управления с помощью специального сканера.

Диагностика в общих чертах осуществляется по следующему алгоритму:

1. Ноутбук или телефон, на котором заранее установлен фирменный софт для расшифровки данных (например OP-COM), подключают к блоку управления автомобиля через разъем OBD2. В Opel Astra H есть специальная колодка, установленная в салоне. Обычно она расположена под декоративной накладкой возле ручника. Чтобы подключиться и считать ошибки, используется фирменный кабель с совместимым интерфейсом (если у Вас не беспроводное устройство).
2. Далее необходимо запустить программное обеспечение.
3. В программе нажимаем специальную кнопку, запускающую проверку автомобиля. Иногда ПО потребует выбрать двигатель, а также типа кузова (универсал, седан или хэтчбек).
4. Программа начинает проверку. Как только она завершится, на экране демонстрируются все ошибки, обнаруженные в ходе сканирования. По полученным данным, определяется дальнейшая последовательность действий для устранения поломки. Исходя из выбранной программы, используемой для считывания, интерфейс также может продемонстрировать рабочие показатели транспортного средства.

Дилерские сканеры GM Tech2 и MDI

Как GM Tech2, так и MDI – это дилерские девайсы, специально заточенные под автомобили марки Опель. С их помощью чтение кодов ошибок на Опель Астра H становится для официалов максимально простым.

GM Tech2 – это профессиональный сканер, с помощью которого можно выполнить любой комплекс процедур по сервисному обслуживанию и диагностике. Его разработали с учетом общей специфики автомобилей Opel.

Использование сканера MDI актуально в том случае, если машина выпущена с 2010 года. Старые тачки либо не прочитаются сканером вообще либо не будут отображать данные из некоторых разделов.

Помимо стандартных функций – чтения кодов, вывода информации в режиме реального времени и адаптации, прибор также работает с узкоспециализированными задачами – настройкой иммобилайзера, программированием ЭБУ и так далее.

ELM327 – дешево, но нефункционально

Есть целая пачка китайских сканеров на базе чипа ELM327. Существуют устройства с разным интерфейсом — WiFi, bluetooth, USB. Их основным преимуществом является низкая цена и возможность работать без проводов.

На момент подготовки этого материала стоимость девайса стартует с 1900 рублей. Но его работа сопряжена с целым рядом нюансов:

1. Для использования сканера необходимо обзавестись специальным платным приложением, например, Torque. Обычно никто не хочет переплачивать, поэтому придется искать бесплатную (читай взломанную) версию.
2. Устройство не распознает все ошибки (особенно если сравнивать его с дилерскими сканерами типа GM Tech2 или MDI).
3. Интерфейс хоть и адаптирован под чтение кодов, он не предусматривает поддержку сервисных функций, например, программирование иммобилайзера, изменение параметров электронного блока управления и т.д.

Бюджетный сканер ошибок OP-COM

Сканеры OP-COM разделяются на две категории. К первой относятся модели, поддерживающие синхронизацию с транспортными средствами, выпущенными до 2012 года. Вторая категория – это устройства, которые, соответственно, заточены под синхронизацию с более современными автомобилями.

После подключения устройство сможет запустить самодиагностику Opel Astra, по результатам которой пользователь увидит записанные в ЭБУ ошибки.

Для проверки совместимости устройства с автомобилем достаточно убедиться в наличии диагностического разъема OBD2 (тот самый возле ручника). При его отсутствии владелец не сможет подключиться к электронному блоку.

Главные отличие от ELM327 — возможность диагностировать практически все ошибки, а так же наличие некоторых сервисных функций, например адаптация точки схватывания робота.

Opel-Robot исправляет ошибки

Если на вашем Опель Астра моргает F на панели, везите машину к нам. Мы подключим ее к стенду, разработанному с учетом особенностей этой модели, считаем все ошибки и быстро их устраним. Наши мастера большую часть своей карьеры ремонтируют только Опеля и досконально знают устройство этих машин. Благодаря этому обслуживание проходит быстро и качественно. На все услуги действует гарантия.

Если ваша машина не заводится и вам некогда искать эвакуатор, вы можете воспользоваться нашей услугой по доставке автомобилей до станции. Машины перевозим на эвакуаторах фирмы-партнера по невысокой стоимости – вы заплатите не больше, чем за эвакуатор, вызванный по объявлению.

Плюс нашей доставки в том, что мы отвечаем за сохранность автомобиля в пути – большинство сторонних компаний этого не делает. Чтобы узнать больше об услугах компании, звоните нашим специалистам.

Проведение диагностики Opel Astra H без сканера

Чтобы считать ошибки на автомобиле не обязательно отправляться в сервисный центр или покупать сканер. Существует возможность воспользоваться одним из двух методов, приведенных ниже. Многое зависит от того, какая коробка переключения передач установлена на машине – механическая/роботизированная или автоматическая.

Если компьютера нет в наличии либо отсутствует специальный переходник для подключения, диагностику можно выполнить своими руками. Для этого достаточно запустить режим самодиагностики.

Для ручной и роботизированной коробки передач

Последовательность действий при наличии автомобиля с ручной или роботизированной КПП выглядит следующим образом:

1. Водитель одновременно выжимает педали газа и тормоза. Зажигание в этот момент должно быть выключено.
2. Продолжая держать педали нажатыми, нужно вставить в замок зажигания ключ и повернуть. Заводить двигатель не нужно.
3. На панели приборов (там где отображается пробег) отобразится надпись «ECN» (error code number) и обнаруженные ошибок в виде кодов. Если ошибок несколько, они будут отображаться поочередно. Чтобы понять, в чем именно заключается неполадка, нужно расшифровывать код.

Для автоматической коробки передач

Если ваш автомобиль оборудован автоматической коробкой переключения, считать код ошибки можно так:

1. Вставьте ключ в замок, поверните, дождитесь включения зажигания. Заводить двигатель не нужно.
2. Выжмите педаль тормоза. В это время, не снимая ногу с педали, переведите коробку передач в положение «D».
3. Выключите зажигание и уберите ногу с педали.
4. Одновременно выжмите педаль газа и тормоза. В это время также включите зажигание.
5. Если все сделано правильно, вы увидите на приборной панели надпись «ECN» (error code number) и коды ошибок.

Обратите внимание! Проводя самодиагностику на автомобиле с автоматической коробкой переключения передач, вы должны выжать педаль газа «в пол». Тормоз – исключение, на него можно давить со средним усилием.

Качественная диагностика — залог спокойствия

Клиентом оказалась весёлая женщина; она и поведала историю ремонта автомобиля, которая больше походила на душераздирающий триллер. Началось с того, что на ходу заморгал CHECK ENGINE. На диагностике в соседнем гараже горе-мастера «приговорили» свечи зажигания. Счётчик запущен — свечи оригинальные, минус 2000 руб. из кошелька.

После замены свечей тревожный значок на панели не погас, а двигатель продолжил работать с перебоями. Автомобиль отвезли в более продвинутый сервис, где «специалисты» нашли проблему в модуле зажигания. Хозяйка снова покупает оригинальную запчасть. Минус 5000р. Но неисправность не уходит.

Долгие изыскания привели мастеров к мысли, что двигатель нужно перебрать. Якобы, поршень может прогореть. Для турбомоторов Opel это не редкость. Но перед нами обычный атмосферник объёмом в 1.8 литров. Пробег на одометре всего 20 000 км. Прогар поршня? Верится с трудом. Но «движок» всё же перебрали – за 50 000 руб.

Двигатель заработал ровно, но зловещая иконка CHECK ENGINE не потухала.

В результате углубленной диагностики был сделан вывод, что неплохо бы поменять датчик детонации – мол, ошибка явно указывает на неисправность в этой цепи. Оригинальный датчик детонации стоит 3000 руб. Отметим, что все суммы приблизительны и НЕ УЧИТЫВАЮТ стоимость диагностики.

По тому, что авто привезли нам, можно догадаться: замена датчика детонации не помогла. После такой захватывающей истории мы не могли остаться равнодушными и согласовали на диагностику ещё один нормо-час.

Расшифровка кодов ошибок со значениями

Варианты комбинаций бывают разными – все зависит от выбранного метода. Помните, что при запуске режима самостоятельной диагностики на панель одометра выводятся шестизначные коды. При использовании персонального компьютера с установленным фирменным программным обеспечением – пять символов. Первым является буква, позволяющая определить тип поломки, и только потом выводится комбинация.

Первый символ

Буквенные символы имеют следующее значение:

• С – проблема касается подвески автомобиля.
• Р – не функционирует трансмиссия или коробка передач.
• В – неправильно работают элементы конструкции кузова – иммобилайзер, центральный замок, система складывания зеркал, электростеклоподъемники и так далее.
• U – вышли из строя электронные составляющие – дополнительные модули или блоки.

Второй символ

Второй символ нас обычно не интересует, но все же:

• 0 — общий для OBD-II код;
• 1 и 2 — код производителя;
• 3 — резерв/

Третий символ

По числу, стоящему на третьем позиции, определяется сама неисправность:

• 1,2 – вышел из строя элементы системы подачи топлива или воздуха;
• 3 – неправильно работает зажигание;
• 4 – не работает система дополнительного контроля;
• 5 – нет холостого хода;
• 6 – перегорел модуль электронного блока управления либо электрическая цепь, по которой его подключил производитель.
• 7,8 – не функционирует коробка переключения передач.

Горит CHECK ENGINE на автомобиле Opel Insignia, что делать?

На диагностику к нам попал Opel Insignia. Жалоба водителя — загорелся CHECK ENGINE. При этом двигатель работает ровно, автомобиль едет нормально. Подключаем прибор — выдаёт ошибку P0328 «Высокое напряжение датчика детонации».

По аналогии со Skoda можно предположить, что речь идет об обрыве проводки, но, как оказывается, проблема в другом.

Первая мысль – неисправен сам датчик детонации. Но откуда там тогда высокое напряжение? Мануал предлагает проверить вольты на обоих проводах разъема датчика.

Популярные марки:

Opel Adam , Opel Agila , Opel Ampera , Opel Antara , Opel Astra , Opel Cascada , Opel Corsa , Opel Insignia , Opel Meriva , Opel Mokka , Opel Signum , Opel Tigra , Opel Vectra , Opel Zafira , Opel Vivaro , Opel Cabrio , Opel Movano

Должно быть 1-2 В и 2,5-3,5 В соответственно при включенном зажигании. Это ясно, но где же установлен сам датчик детонации?

А вот и ответ: на задней стороне блока цилиндров, между стартером и генератором!

Приступаем к замеру напряжения. Пытаемся отстегнуть разъём сверху, но в процессе понимаем: «кто-то здесь уже был!» Жгут проводки не закреплён, он просто болтается в воздухе. Отличный повод спросить с клиента, ведь очевидно, что с автомобилем что-то делали до того, как доставить в наш сервис.

Таблица неисправностей

Для понимания ошибок, которые может показать автомобиль в процессе эксплуатации, предлагаем ознакомиться с таблицей, приведенной ниже. Здесь расшифрованы коды, указывающие на проблемную работу двигателя, электропроводки, датчиков и прочих элементов.

Наименование	Расшифровка
Р0100 или Р0101	Указывает на плохую работу или поломку датчика расхода воздушной смеси. Обычно требуется проверка проводов питания
Р0011	Не работает или повреждена система, отвечающая за синхронизацию впускного распредвала. При появлении шестизначного кода достаточно отбросить две последние цифры
Р0014	Не функционируют электромагнитные клапаны в фазовращателях распределительного вала. Идентичная проблема также может выводиться в виде кодов 1463 либо 001463. Требуется проверка работоспособности датчика
Р0068	Нагрузка не согласовывается с положением заслонки дросселя. Обычно проблема решается очисткой узла
Р0102 — Р0103	Вышел из строя датчик расхода воздуха, нужно проверить устройство и подключающую его проводку
Р0105 — Р0108	Возможная поломка регулятора давления потока воздуха
Р0110 — Р0113	Сломан или не работает датчик температуры воздушного потока на впуске
Р0115 — Р0118	Вышел из строя датчик t-хладагента. Обычно проблема подтверждается хаотичной работой стрелки датчика температуры или выходом температуры мотора за допустимый предел. Требуется проверка устройства и электроцепи
Р0120 — Р0123	Контроллер положения заслонки дросселя «А» неправильно подключен, не получает питания либо вышел из строя
Р0125	Чрезмерно низкая температура антифриза в замкнутом контуре, либо выход из строя датчика
Р0130 — Р0167	Один из лямбда-зондов работает неправильно, нужно проверить кислородные контроллеры и проводку, питающую их
Р0170	Не работает система диагностики остатка топлива. Наличие проблемы также может обозначаться кодами 017011/017012
Р0171 или Р0172	Обедненная или обогащенная топливная смесь. Возможно, речь идет о недостатке компрессии, либо сломанном датчике массового расхода кислорода
Р0173 — Р0175	Плохо формируется смесь во 2-м цилиндре
Р0176 — Р0179	Поврежден контроллер выброса, либо его проводка
Р0180 — Р0188	Поломка датчика проверки температуры топлива
Р0190 — Р0194	Выход из строя контроллера давления топлива в рампе. Проводится проверка датчика, зачистка разъемов на колодке, осуществляется диагностика проводки
Р0195 — Р0199	Нарушена работа устройства, определяющего температуру моторной жидкости в двигателе, возможен выход из строя
Р0200 — Р0214	Неправильно работают форсунки
Р0217	Перегрев двигателя
Р0218	Перегрев КПП
Р0219	Слишком высокие обороты двигателя
Р0220 — Р0229	Неправильно работает контроллер, отвечающий за проверку положения дроссельной заслонки
Р0230 — Р0233	Неправильный сигнал от топливного насоса. Обычно причиной его появления является повреждение проводки
Р0235 — Р0242	Неправильно работают или вышли из строя датчики турбонаддува
Р0243 — Р0250	Поломка соленоида затвора турбины отработанных газов
Р0251 — Р0260	В турбированных двигателях – поломка насосного устройства системы впрыска горючего
Р0261 — Р0296	Вышли из строя форсунки
Р0300 — Р0312	Наличие пропусков в системе зажигания, связанных с плохой работой любого из цилиндров мотора
Р0320 — Р0323	Неисправен распределитель зажигания или трамблер
Р0325 — Р0329	Неисправность контроллера детонации
Р0335 — Р0339	Контроллер положения коленвала «А» вышел из строя либо не получает достаточного питания
Р0340 — Р0344	Неправильно работает регулятор распредвала
Р0350 — Р0362	Повреждение высоковольтных проводов, подающих ток с катушки зажигания
Р0370 — Р0378	Неправильные данные с датчиков В и А от таймеров
Р0385 — Р0389	Контроллер положения коленвала В вышел из строя
Р0420 — Р0434	Выход из строя катализаторных датчиков
Р0440 — Р0455	Система управления подачи горючего функционирует с перебоями
Р0460 — Р0464	Контроллер уровня топлива сломан
Р0465 — Р0469	В системе продувки поврежден либо не запитан регулятор потока воздуха
Р0470 — Р0479	Отказ датчика давления отработавших газов
Р0480 — Р0503	Контроллер спидометра работает некорректно либо вышел из строя
Р0505 — Р0507	Не работает регулятор холостых оборотов двигателя

Ошибки ABS

При выходе из строя системы ABS неполадки выводятся в виде двухзначной комбинации.

Наименование кода	Обозначение
16	Повреждена или замкнута на заземление электролиния, подключающая соленоид клапана левого переднего колеса. Код распознается только при движении на скорости более шести километров в час
17	Вышла из строя электрическая цепь, отвечающая за управление клапаном соленоида правого переднего колеса
18	Замкнута или повреждена клапанная линия задней тормозной системы
19	Вышли из строя реле клапанов. Зафиксировать ошибку можно при наличии напряжения, подающегося на устройство, превышающего 5 вольт на протяжении тридцати секунд
25	Вышло из строя либо сильно изношено зубчатое колесо, отвечающее за контроль частоты вращения. Этот код высвечивается только тогда, когда колесо вращается минимум на 25% быстрее, чем другие устройства на протяжении двух минут
35	Не работает электрическая цепь, замыкающая реле насоса, подающего топливо обратно. Регистрация повреждения возможна в случае, если отклик длится более пяти секунд
37	Повреждена линия, отвечающая за выключение педали тормоза. Обычно причина в обрыве провода датчика
39	Неправильная работа контроллера левого переднего колеса. Нужно убедиться в целостности кабеля и датчика
41	Сломан или отключен датчик ABS на левом переднем колесе. Нужно выкрутить колесо и попробовать руками воткнуть вилку в разъем, иногда она просто отходит.
42	Идентичная предыдущей ошибка, но уже для контроллера справа
48	Низкое напряжение автомобильного аккумулятора. Задача водителя заключается в проверке работы батареи и диагностике на предмет наличия кислоты в банках. Тестирование рекомендуется выполнить на заглушенном или заведенном силовом агрегате
55	Вышел из строя управляющий модуль антиблокировочной системы

Расшифровка значков на панели приборов Опель Астра

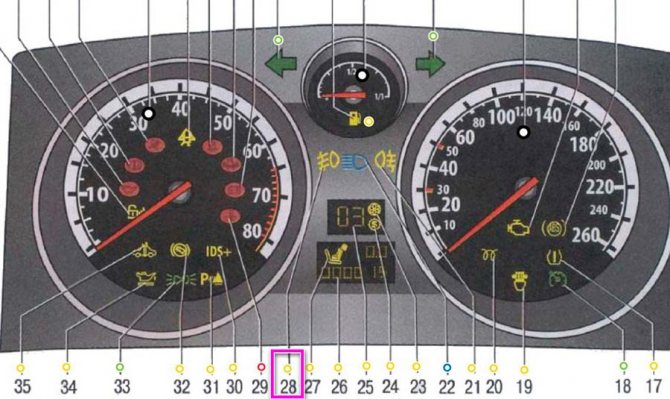

Значки на панели приборов Опель Астра имеют следующее обозначение (смотрите рисунки ниже).

1. Лампа со светофильтром желтого оттенка – сигнализирует о поломке системы Open & Start.

Устанавливается не на все автомобили Opel Astra, может мигать или гореть постоянно.

Первый вариант указывает на то, что система считывает данные с электронного ключа, но не распознает их или получает слабый сигнал. Причины – разряжена батарейка, не правильное положение ключа или он находится далеко от считывающего блока, наличие рядом других металлических ключей, или экранирование от чехла. Последний должен быть из кожи или пластика.

Второй вариант – рулевое колесо заблокировано, система Open & Start полностью вышла из строя.

ВАЖНО: Не допускайте дальнейшее движение автомобиля при загорании лампы на ходу. Сразу остановитесь и начинайте движение только после выявления причин и устранения неисправности.

ПОЯСНЕНИЕ: Open & Start – система, позволяющая на расстоянии управлять включением зажигания и пуском двигателя. Чем-то схожа с работой иммобилайзера, так как дополнительно еще и выполняет защитные функции, но в отличии от него распознает и авторизует ключ в своей системе дистанционно (из салона) автоматически.

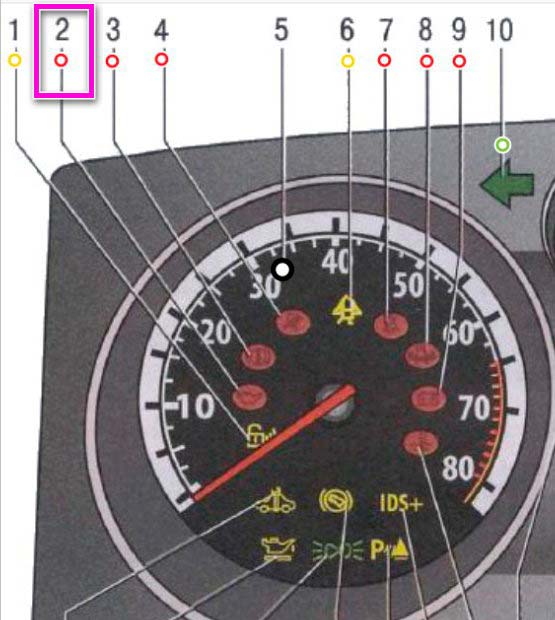

2. Лампа с красным оттенком.

Информирует о показаниях давлении масла в двигателе. Должна гореть после включения зажигания и тухнуть сразу же после старта двигателя. Если продолжает гореть и не гаснет – давление ниже нормы и дальнейшая работа мотора приведет к выходу его из строя. Это касается и холостых оборотов и высоких, особенно при движении.

3. Лампа уровня тормозной жидкости.

Загорается при критически низком уровне тормозной жидкости в бочке главного тормозного цилиндра. Может загореться сразу после включения зажигания или при движении. Также светится при включенном ручном тормозе.

ВНИМАНИЕ: Запрещено продолжать движение при горящей лампе.

Если на Opel Astra установлена трансмиссия Easytronic, то в случае выключения зажигания и не поднятом рычаге стояночного тормоза лампа будет мигать некоторое время обращая внимание водителя на эту ситуацию.

ПОЯСНЕНИЕ: Easytronic – это роботизированная МКПП в которой не предусмотрена педаль сцепления. Роль последней выполняют электромеханические приводы. Управление данной трансмиссией осуществляется электронным блоком. По мимо Astra еще устанавливалась на Opel Corsa и Zafira.

4. Лампа подушки безопасности (airbag).

Загорание лампы после включения зажигания предупреждает о возникших неисправностей в системе airbag. Дальнейшая эксплуатация авто может вызвать несанкционированное срабатывание подушки в движении с соответствующими последствиями. Ситуация требует срочного решения в сервисном центре.

5 — тахометр.

Шкала показывает частоту вращения коленчатого вала двигателя от 0 до 8000 оборотов в минуту. Цена одного деления 250 об/мин. Чтобы узнать реальные показания прибора нужно цифру, на против которой стоит стрелка, умножить на 100. К примеру, 10 – это 1000, 2.5 – это 2500 об/мин. Само устройство электронного типа и обладает минимальными погрешностями.

6 – лампа ESP.

Мигающая лампа при движении сигнализирует о включенной системы курсовой стабилизации (ESP). После включения зажигания происходит ее самодиагностика, в этот момент лампа загорается и тухнет. Постоянное ее свечение указывает не поломку в системе ESP.

7 – лампа предупреждения о непристегнутом ремне безопасности.

Если ремень не пристегнут, то при включении зажигания лампа начинает гореть, но сразу гаснет если водитель исправил ситуацию. В случае, когда ситуация проигнорирована и ремень остался не пристегнутым лампа, при движении авто, начинает мигать.

Многие автовладельцы, чтобы их не раздражала мигающая лампа, устанавливают специальные обманки (заглушки) ремня безопасности, что мы не рекомендуем делать по известным причинам.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Ремонт и эксплуатация автомобиля Opel Corsa (B), Combo, Tigra

8 – лампа, сигнализирующая о не закрытых дверях.

Начинает гореть при включении зажигания, если водитель или пассажиры забыли закрыть дверь или багажник.

9 – лампа состояния АКБ.

Загорается после включения зажигания и сразу гаснет после старта двигателя.

Дальнейшее яркое или тусклое свечение лампы указывает на следующие неисправности:

1. Обрыв ремня генератора или его недостаточное натяжение;
2. Неисправность реле генератора, что вызвало отсутствие тока заряда или недостаточное напряжение в сети.
3. Замыкание в цепи заряда.

Все эти неисправности приведут к быстрому разряду АКБ, а последняя, с большой вероятностью, к возгоранию автомобиля.

10 – Контроль работы левого поворотника.

Работает синхронно с мигающей лампой левого поворота. В случае обрыва в цепи, перегорании предохранителя или самой лампы мигает в 2 раза чаще.

11 – контроль уровня топлива в баке.

Загорается, когда в баке остается чуть больше 5 литров – это на 80 км пути.

Рекомендуется сразу сделать дозаправку, так как если бензонасос захватит воздух, то быстро сгорит. Топливо играет роль и смазки и охладителя.

12 — контроль уровня топлива.

Показывает сколько общего и резервного (заштрихованная зона) топлива осталось в баке. Работает по электромагнитному принципу.

13 – контроль работы правого поворотника.

Тоже самое, что и знак 10, повторятся не будем.

14 – спидометр.

Показывает скорость движения автомобиля. Диапазон измерения от 0 до 260 км/ч, шаг измерения – 10 км/ч (одно деление).

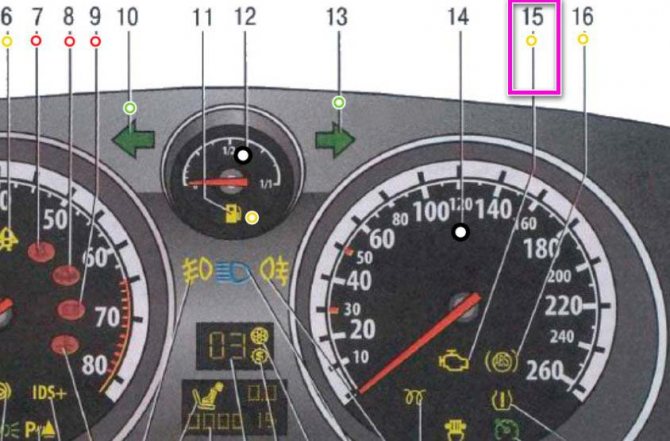

15 – сигнализируется о превышении токсичности выхлопных газов.

Загорается после включения зажигания. После запуска двигателя тускнет, если каталитический нейтрализатор работает в штатном режиме.

В ином случае при работающем моторе:

• если мигает – неисправность в катализаторе (срочно нужно обратится на СТО).
• постоянно горит – превышены показатели токсичности газов.

16 – контроль работы АВС.

Горит 3 секунды после включения зажигания и сразу тухнет. Если светит постоянно перед и после пуска двигателя, значит система АБС неисправна. Стоит сразу обратится на СТО, так как тормоза будут работать в обычном режиме и тормозной путь автомобиля увеличится.

17 – контроль давления в шинах.

Функционирует только с установленной системой контроля давления в шинах. Загорается красным и желтым цветами. В первом случае – критично низкое давление в одной из шин. Во втором случае – поломка системы.

18 – контроль работы круиз-контроля.

Если данная система установлена в Опель Астра и работает, то лампа горит зеленым цветом.

19 – контроль работы системы адаптивного света фар.

Если конструктивно система установлена, но неисправна — светит постоянно желтым цветом. При переключении в режим симметричного ближнего света лампа начинает мигать.

20 – контроль работы свечей предпускового подогрева.

Работает на Опель Астра с дизельными двигателями. Начинает гореть после включения зажигания, это означает, что свечи накала начали работу. После прогрева камеры сгорания последние прекращают работу, и лампа гаснет. Если этого не происходит, то вышла из строя одна из свечей или реле включения (временное) или проблемы с ЭБУ.

21 – контроль работы задних противотуманных фонарей.

22 – контроль работы фар дальнего света. Горит синим цветом.

23 – контроль работы зимнего режима в АКПП и РКП (роботизированная).

ПОЯСНЕНИЕ: зимний режим отключает работу первой передача за счет чего исключается пробуксовка колес на плохой дороге в начале движения и при дальнейшем переходе на повышенные или пониженные передачи. Движение начинается со 2 передачи. Противопоказанно включение данного режима летом, так как АКПП будет сильно греться.

24 – контроль работы спортивного режима в АКПП и РКП.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Opel представил новую гибридную версию Grandland X

ПОЯСНЕНИЕ: Спортивный режим – это режим, позволяющий переключаться на более высоких оборотах двигателя. Обеспечивает быстрый старт, динамичную езду, хорошее ускорение и резвый обгон. При этом управление делается более четким, а подвеска жестче. Но при этом значительно увеличивается расход топлива.

25 – показывает номер включенной передачи или выбранного режима езды.

Функционируем на автомобилях Опель Астра с АКПП или РКП.

26 – Дисплей, указывающий общий и суточный пробег авто и время.

Верхняя строка показывает суточный пробег и время (если функция предусмотрена), нижняя – общий пробег. Переключение показаний времени и суточного пробега осуществляется кнопкой, расположенной справа внизу. Для этого нажмите ее на 0.5 секунды.

Чтобы обнулить пробег за сутки – удерживайте кнопку около 1 сек. А для выставления текущего времени – нажмите кнопку на 2 с. Временная строка начнет мигать. Поочередная манипуляция с кнопкой, а затем удержание ее на 2 с позволит выставить время.

27 – контроль установки детского сиденья на переднее пассажирское сиденье.

Данная функция предусмотрена опциональна. При установки впереди детского сиденья c траспондерами от Opel отключаются подушки безопасности, расположенные напротив.

Мигающая лампа указывает на неправильную установку детского сиденья, неисправность последнего или о поломке системы.

28 – контроль работы передних противотуманных фар.

Горит зеленым цветом.

29 – контроль перегрева двигателя.

Загорается красным цветом — температура охлаждающей жидкости превышает норму. Дальнейшее эксплуатация Опель Астра запрещена до выяснения причин перегрева двигателя. Как правило, это воздушная пробка в системе охлаждения, низкий уровень ОЖ, вышел из строя вентилятор радиатора или клапан термостат.

30 – контроль работы систем управления амортизаторами и динамического вождения.

Данные системы устанавливаются опционально. Горящая желтым цветом лампа указывает на их поломку.

31 – контроль работы системы «парктроник».

При неисправности системы горит желтым цветом.

32 – сигнализирует о правильности пуска двигателя.

Горит желтым цветом. Предусмотрена на Опель Астра с РКП Easytronic. При запуске мотора необходимо выжимать педаль тормоза, чтобы лампа не загорелась.

33 – контроль работы габаритных фонарей. Горит зеленым цветом.

34 – контроль уровня масла в двигателе.

Загорается желтым цветом при недостаточном уровне. Дальнейшая эксплуатация автомобиля запрещена. Нужно выяснить причины понижения уровня и долить масло.

35 – контроль правильной работы систем управления двигателем и АКПП.

Загорается желтым цветом после включения зажигания. Гаснет после пуска двигателя.

Постоянно горящая лампа указывает на поломку в одной из систем. Работа автомобиля осуществляется на резервной программе. Это сделано для того, чтобы была возможность доехать до СТО провести диагностику ЭБУ и устранить поломку. При этом продолжительная эксплуатация Опель Астра в такой ситуации не рекомендована, так как может привести к более серьезным поломкам.

Если лампа начинает мигать после включения зажигания, значит возникла неисправность в системе блокировки пуска двигателя. Завести авто не получиться.

Что касается отдельных модификаций Опель Астра H, G, J, приборная панель, место расположения значков, на них могут отличаться, но сама суть значений последних от этого не меняется.

Панель Опель Астра G.

Панель Опель Астра J.

Модель: Opel Astra

Как сбросить ошибки

Для автомобилей с EasyTronic и механическими коробками переключения актуальна такая последовательность действий.

1. Одновременно выжмите тормоз и газ, удерживая ноги на педалях.
2. Вставьте ключ в замок и включите зажигание. Сам двигатель заводить не нужно.
3. Подождите несколько секунд до появления специального звукового сигнала, удерживая ноги на педалях.

Если ранее диагностика уже проводилась таким методом и неисправность полностью устранена, ошибка больше не будет проявляться.

Для АКПП

В случае с автоматическими коробками переключения передач последовательность действий выглядит несколько иначе:

1. Вставьте в замок зажигания ключ, включите его, но при этом не запускайте двигатель.
2. Выжмите тормоз и удерживайте педаль в таком положении.
3. Переведите рычаг коробки в режим «D».
4. Выключите зажигание, а затем уберите ногу с зажатого тормоза.
5. Далее одновременно зажмите обе педали, удерживайте их.
6. Снова включите зажигание и не заводите силовой агрегат.
7. Дождитесь завершения процедуры диагностики, продолжая удерживать ноги на педалях.

В автомобилях с автоматической КПП важно выполнить процедуру так, чтобы сработали концевые выключатели. Следовательно, надо давить на педаль газа как можно глубже, чтобы появился характерный щелчок. На тормоз в то же время давите со средними усилиями.

Выяснение появления ошибки на приборной панели автомобиля

Следуя мануалу, мы проверили напряжение на разъёме датчика детонации. Выходят 0 и 5 В на двух проводах. Далеко от нормальных значений. Самое время распечатать схемы электрооборудования двигателя.

На разъём должны приходить провода черно-желтого и фиолетово-серого цвета. А что у нас?

Хотя фишка и одета полностью, подсоединены провода не тех цветов. Справа от фишки виден ещё один такой же двухпиновый разъём — на генератор. Первая мысль — а не перепутали ли их?

Снова обращаемся к схемам – на этот раз к схемам генератора. Здесь всё в порядке: стоит фишка с правильными проводами серого и коричневого цвета. Ради интереса мы поменяли разъёмы местами — защёлкиваются! Перепутать проще простого! Теперь осталось понять: что произошло с проводами на датчик детонации? Ведь по схеме они должны быть другого цвета. Может, схема неверна?

Снимаем разъёмы на блоке управления двигателем. Видим, что провода правильных цветов — черно-желтого и фиолетово-серого. Вот загадка — не могут же они менять цвет по дороге!

Разгадка оказалась простой: за приводным валом спрятался ещё один датчик.

Это датчик уровня масла. И тоже с двухпиновым разъёмом. Это и есть тот самый разъём, что должен стоять на датчике детонации.

Спасибо, Опель! Это же надо додуматься в одном месте собрать три датчика с одинаковыми разъёмами. Незнание или невнимательность «специалистов» привели к огромным финансовым тратам автовладельца. За замену исправных деталей пришлось отдать 60 000 руб.

У нас хозяйка оставила деньги лишь за полтора часа диагностики. Менять ничего не пришлось. Это и есть главное качество хорошего диагноста — умение досконально проверить всё, что только можно, и только потом советовать ремонт. Заказывайте диагностику только у профессионалов – так оно гораздо дешевле выходит!

Как сбросить сервисные интервалы (InSP)

При эксплуатации транспортного средства водитель может внезапно увидеть надпись InSP в месте, где высвечивается пробег. Время появления во многом определяется в зависимости от пробега, обычно это значения от восьми до десяти тысяч километров. Астра тем самым напоминает о необходимости пройти сервисное обслуживание.

Чтобы сбросить сервисный интервал делаем следующее.

1. Отключаем зажигание.
2. Когда на дисплее появится значение суточного пробега, нажимаем клавишу сброса.
3. Продолжая удерживать кнопку (минимум 10 секунд), включаем зажигание. После этого система сначала будет выводить мигающую надпись InSP, а затем уже продемонстрирует текущий пробег.

Как убедиться в положительном результате? Достаточно просто – надпись больше не будет появляться. Желаем Вам сталкиваться с ошибками как можно реже!
