Многие водители слышали о том, что в машине есть такая деталь, как регулятор напряжения ваз 2114, но при этом не знают, какую роль он выполняет и что делать в случае его неисправности. Ответить на все эти вопросы мы и постараемся в сегодняшней статье.

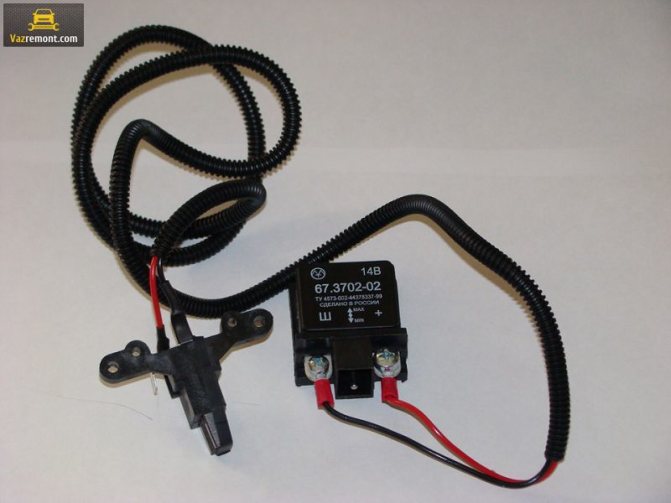

Регулятор напряжения ваз 2114

Как работает регулятор напряжения

По своему конструктивному устройству трехуровневый регулятор напряжения ваз 2114 представляет собой реле с подключенными к нему транзисторной схемой и сопротивлениями, которые, в свою очередь, подключены к возбуждающей обмотке на статоре генератора.

Принцип его действия заключается в следующем — во время своей работы генератор производит ток с нестабильным, скачкообразным напряжением, использование которого напрямую в бортовой сети могло бы привести к неполадкам и даже поломкам электронного оборудования. Для того, чтобы устранить эти скачки и поддерживать вольтаж, выдаваемый генератором, на одном уровне — и нужен регулятор-стабилизатор.

Работа регулятора напряжения ваз 2114

Так, при генерировании слишком высокого напряжения, устройство включает в схему дополнительные резисторы, которые понижают вольтаж до нужного уровня. В противном случае (когда напряжение слишком мало) стабилизатор отключает все сопротивления в схеме, и выдаваемый генератором вольтаж увеличивается.

Говоря о работе стабилизатора, следует учитывать и то, что все эти подстроечные колебания напряжения происходят с высокой частотой, в результате чего общая величина напряжения в бортовой сети остается фактически неизменной.

Если же говорить простыми словами, то регулятор напряжения генератора ваз 2114 отвечает за:

• активацию электрогенератора;
• контроль выдаваемого генератором тока;
• поддержание напряжения, поступающего в бортовую сеть, на стабильном уровне.

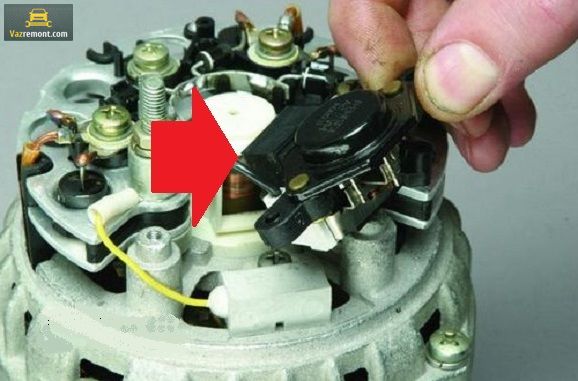

Расположение регулятора напряжения

Для регулятора, монтируемого на 14-ю модель, стандартными рабочими параметрами являются номинальный вольтаж в 14,5 вольт и номинальная сила тока в 5 ампер.

Монтажный блок 2114-3722010-18

Предохранители

F1 (10А)

• Очистители фар (в момент включения)
• Реле включения очистителей фар (контакты)
• Клапан включения омыва фар

F2 (10А)

• Указатели поворота и реле — прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
• Контрольная лампа аварийной сигнализации

F3 (10А)

• Задние фонари (лампы стоп-сигнала)
• Плафон освещения салона

F4 (20А)

• Элемент обогрева заднего стекла
• Реле (контакты) включения обогрева заднего стекла
• Штепсельная розетка для переносной лампы
• Прикуриватель

F5 (20А)

• Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты)
• Звуковой сигнал и реле его включения

F6 (30А)

• Электро стеклоподъемники передних дверей
• Реле включения электро стеклоподъемников

F7 (30А)

• Очистители фар (в рабочем режиме)
• Реле включения очистителей фар (обмотка)
• Электродвигатель вентилятора отопителя — предохранитель печки
• Электродвигатель омывателя стекол
• Моторедуктор очистителя заднего стекла
• Реле времени омывателя заднего стекла
• Клапаны включения омыва ветрового и заднего стекол
• Реле (обмотка) включения электро вентилятора системы охлаждения двигателя
• Реле (обмотка) включения обогрева заднего стекла
• Контрольная лампа обогрева заднего стекла
• Лампа освещения вещевого ящика

F8 (7,5А)

• Левая противотуманная фара

F9 (7,5А)

• Правая противотуманная фара

F10 (7,5А)

• Фонари освещения номерного знака
• Подкапотная лампа
• Лампы освещения приборов
• Контрольная лампа наружного освещения
• Табло подсветки рычагов отопителя
• Лампа освещения прикуривателя

F10 (7,5А)

• Левая фара (габаритный свет)
• Левый задний фонарь (габаритный свет)

F11 (7,5А)

• Правая фара (габаритный свет)
• Правый задний фонарь (габаритный свет)

F12 (7,5А)

• Правая фара (ближний свет)

F13 (7,5А)

• Левая фара (ближний свет)

F14 (7,5А)

• Левая фара (дальний свет)
• Контрольная лампа включения дальнего света фар

F15 (7,5А)

• Правая фара (дальний свет)

F16 (15А)

• Указатели поворота и реле — прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
• Контрольная лампа указателей поворота
• Задние фонари (лампы света заднего хода)
• Моторедуктор и реле включения очистителя ветрового стекла
• Обмотка возбуждения генератора (при пуске двигателя)
• Контрольная лампа уровня тормозной жидкости
• Контрольная лампа давления масла
• Контрольная лампа воздушной заслонки карбюратора
• Контрольная лампа стояночного тормоза
• Лампа светового табло «STOP»
• Указатель температуры охлаждающей жидкости
• Указатель уровня топлива с контрольной лампой резерва
• Вольтметр

Реле

K1

• Реле включения очистителей фар

K2

• Реле-прерыватель указателей поворота и аварийной сигнализации

K3

• Реле стеклоочистителя ветрового окна

K4

• Реле контроля исправности ламп

K5

• Реле включения стеклоподъемников

K6

• Реле включения звуковых сигналов

K7

• Реле включения электрообогрева заднего стекла

K8

• Реле включения дальнего света фар

K9

• Реле включения ближнего света фар

проверка реле регулятора ВАЗ 2109

Как поменять регулятор(таблетка) напряжения на ваз 2115-09 и т.д(часть2)

Замена генератора на ВАЗ 2110-2112 и 2114-2115

Признаки неисправности регулятора

Иногда в процессе эксплуатации авто случается и так, что стабилизатор выходит из строя. Признаками этого могут служить частые колебания и резкие скачки напряжения в сети автомашины, неполадки с электроприборами и быстрая разрядка аккумуляторной батареи. Если вы заметили один или несколько указанных выше признаков, то реле регулятор генератора ваз 2114 следует протестировать при помощи мультиметра.

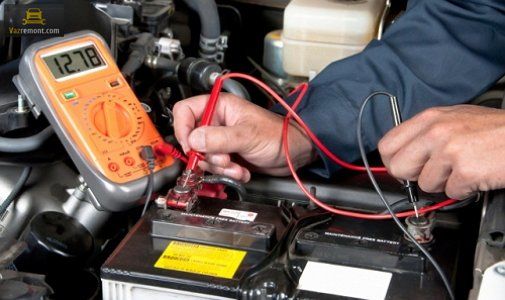

Проверка регулятора напряжения ваз 2114

Сделать это можно следующим образом:

1. Установить тестер на измерение постоянного напряжения с пределом 20 вольт.
2. Измерить показания вольтажа на клеммах АКБ при выключенном моторе (результат должен составить от 12,5 до 13 вольт).
3. Запустить мотор и вновь измерить напряжение на клеммах (теперь оно должно составлять от 14 до 14,5 вольт).
4. Не выключая двигатель, включить дальний свет, печку и обогрев стекла (можно и другие мощные потребители). Замерить напряжение на батарее третий раз. Показатели вольтажа при этом должны находиться в пределах 13,2-13,9 вольт — это будет означать, что стабилизатор исправлен. В противном случае устройство придется демонтировать и заменить.

Совершать поездки на автомашине с вышедшим из строя регулятором генератора — не выгодно и даже небезопасно, поскольку это может привести к увеличению расхода топлива, поломкам в бортовой сети и даже к возгоранию авто.

Проверить корректную работу регулятора можно и без применения мультиметра, при снятом устройстве. Для этого нужно подсоединить его клемму «массы» к минусу аккумулятора, а контакты Б и В подключить к плюсу. После этого следует взять 3 ваттную автомобильную лампу и подсоединить ее к графитовым щеткам регулятора. Если последний исправен, то лампа загорится.

Новый и поврежденный регулятор напряжения

В некоторых случаях можно пойти еще дальше и проверить порог срабатывания. Для этого регулятор следует подключить как было сказано выше, но между его положительными выводами и плюсом АКБ подключить параллельно пару пальчиковых батарей, дабы увеличить напряжение в сети до 16 вольт. Если регулятор работает правильно, то он прервет питание и подключенная к его щеткам лампочка гореть не будет.

Функции и схема подключения генератора

Генератор играет, как и все остальные запчасти автомобиля, относящиеся к осуществлению движения, определенную функциональную роль. И выполняет следующие функции:

• зарядка аккумуляторной батареи;
• подпитка стартера в момент запуска двигателя.

Правильный и преждевременный уход за генератором приведет к сохранности работоспособности не только его самого, но и аккумуляторной батарее. Это связано с тем, что при постоянно пониженном напряжении зарядки происходит разряд источника питания, вследствие чего это приведет к деградации накопительных пластин и их дальнейшему преждевременному разрушению. А это в свою очередь приведет к неотложной замене аккумулятора, стоимость которого составляет порой дороже генератора.

Чтобы разобраться с возможными неисправностями генератора, необходимо себе хорошо представлять его устройство и схему подключения.

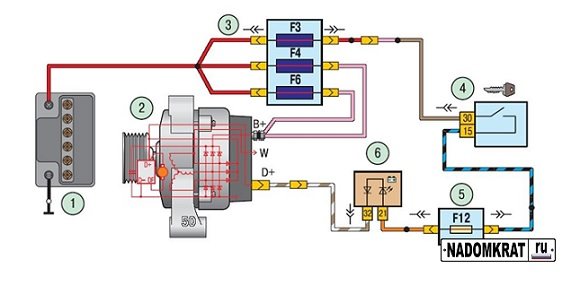

Схема подключения генератора ВАЗ 2114

Современные автомобильные генераторы имеют 3 обмотки, намотанные таким образом, что получается источник переменного напряжения. Статорные обмотки выполняют роль магнитов, и они питаются от аккумулятора постоянным напряжением. Образуется магнитное поле, в котором вращается ротор с магнитопроводом лепесткового типа и обмоткой, с которой посредством токосъемных колец и графитовых щеток снимается напряжение, номиналом более 18 В и током от 60 до 120 А в зависимости от его мощности и количества оборотов. Но так как напряжение на аккумуляторе не должно превышать 14,7 В, то используется выпрямительный блок и стабилизатор. Они устанавливаются на самом же генераторе, потому что исходя из схемы, видно, что провода напрямую идут на аккумулятор и на реле стартера.

ЗАМЕНА ЩЁТОК ГЕНЕРАТОРА. РЕЛЕ РЕГУЛЯТОРА НАПРЯЖЕНИЯ ГЕНЕРАТОРА. ВАЗ, ЛАДА.

https://youtube.com/watch?v=qnJQQT-J1QU

Как заменить регулятор напряжения

Если в ходе проверки выяснилось, что регулятор неисправен, то следует как можно быстрее выполнить его замену на новый, аналогичной модели.

Делать это нужно следующим образом:

1. Отсоединить обе клеммы от аккумуляторной батареи.
2. Отсоединить колодку с проводами, подключенную к выводу «D» генератора.
3. Снять резиновый колпачок с «плюсового» вывода, при помощи ключа на 13 отвинтить гайку, фиксирующую пучок проводов на шпильке.
4. Снять провода со шпильки-контакта.
5. Открыть 3 пластиковых зажима на крышке.
6. Используя плоскую отвертку или узкое лезвие, демонтировать крышку.
7. Выкрутить крестовой отверткой 2 винта, фиксирующих регулятор.
8. Отключить провода, подходящие к устройству.
9. Вынуть корпус регулятора вместе с графитовыми щетками.

Установку нового регулятора напряжения следует выполнять в таком же порядке, но в обратной последовательности.

Замена регулятора напряжения ваз 2114

Установив новый регулятор, следует обязательно зачистить все его контактные поверхности и проверить плотность прилегания контактов. В противном случае возможны сбои и неправильная работа устройства.

Заканчивая разговор о регуляторе напряжения, хочется еще раз напомнить о том, что при первых же признаках неисправности устройства следует заменить его на новое, поскольку в противном случае существует не только риск поломки бортовой электроники или увеличенного расхода топлива, но и вероятность короткого замыкания с дальнейшим возгоранием машины.

Работа 3-х уровневого регулятора напряжения

https://youtube.com/watch?v=QRIMUxtKsjc

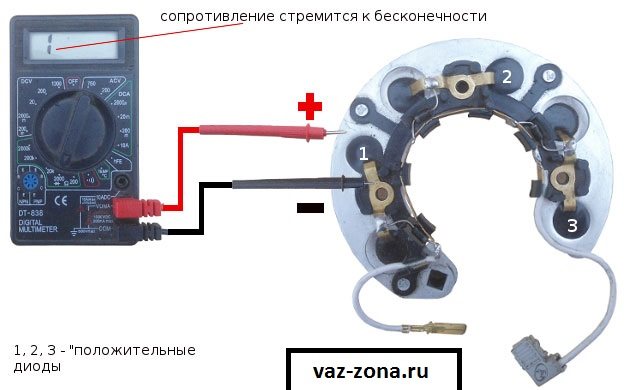

Как прозвонить диодный мост генератора ВАЗ 2109 — 2114.

Что бы проверить диоды на пробитие, ставим мультиметр в режим прозвонки (если такого режима нет то просто выбираем режим проверки сопротивления до 1 кОм)

Плюсовой щуп кладём на верхнюю пластину, а минусовым поочередно прощупываем выводы трёх диодов отмеченных цифрами на рисунке. Если мультиметр не пищит и на дисплее показывает единицу то с диодом всё в порядке, переходим к следующему, иначе диодный мост под замену.

После того, как проверили верхний ряд диодов, аналогично проверяем нижний. Кладём минусовой щуп на нижнюю пластину, а плюсовым проходимся по оставшимся диодам.

Отвечу на, вероятно, возникший вопрос, почему даже из-за одного неисправного диода меняется весь мост? Дело в том, что диодный мост — это не дорогая запчасть. Проще купить её целиком и заменить, чем мучатся с заменой одного диода.

Надеюсь теперь Вам стало понятней для чего нужен диодный мост в генераторе ВАЗ 2109 — 2104 и как его проверить. Если у Вас есть какие — то вопросы — оставляйте их в комментариях.

Проверяем работоспособность регулятора

При диагностике регулятора напряжения генератора необходимо определить, какие поломки могут выявиться при осмотре (во избежание дальнейших неисправностей и эффективного проведения профилактических процедур).

Неисправности на ходу автомобиля

1. Не горит лампочка на панели, а также другие светодатчики.
2. Аккумулятор разряжен/перезаряжен, и кнопка регулятора не светится/ярко горит.

Поломки могут быть самые простые, спустился и ослаб ремень, перегорело реле или стерлись щетки.

Для проверки прибора понадобятся следующие инструменты:

• наборы ключей и отверток;
• различные тестеры;
• лампа 12-ти Вольтовая 3-х Ваттная;
• провода для соединения;
• регулирующие источники тока.

Проверка регулятора напряжения генератора ВАЗ 2114 осуществляется в сборе с щеткодержателями, дабы сразу проверить весь механизм. Внимательно следует осмотреть состояние щеток, их ломкость, подвижность, длину.

Проверка без снятия. Используя вольтметр, делаем замер показателей напряжения. Оптимальный результат – 13,5 – 14, 2 В. Если данные не соответствуют норме, тогда существует высокая вероятность поломки механизма.

Перед тем как проверить регулятор напряжения и снять его с автомобиля, нужно точно убедиться, что неисправность кроется именно в нем, а не в других составляющих генератора. Как это проверить?

Первый вариант проверки – диагностика при рабочем двигателе вольтметром

Что нужно сделать? Запустить двигатель и проверить свечение контрольной лампы, если она не гаснет и ярко мигает, значит – присутствуют проблемы в генераторе. Через несколько минут, когда двигатель усилит обороты и создаст максимальные условия для нагрузки сети, подключаем измеритель, устанавливаем 3500 об/ в минуту. Меньше 13 Вольт – АКБ полностью разряжена, когда больше – требуется замена регулятора на авто.

Когда прослушивает непривычный шум агрегата, значит вышли из строя подшипники, вследствие — слишком затянутый ремень привода. Для его регулировки нужно выключить зажигание и отпустить его. Прогиб при нажатии не должен быть меньше двух сантиметров.

Второй вариант – проверка механизма на стенде

Перед размещением электроагрегата на стенд нужно визуально оценить состояние щеток и контактных колец коллектора. Кольца должны быть чистыми и сухими. На выходе показатель тока дает не менее 13 Вольт, а частота вращения ротора – 6000мин-1. После 10 минут работы генератора можно замерять силу отдачи питания. У исправного агрегата показатели варьируются в пределах 80 А.

Если показатель меньше нормы – нужно искать неисправности в обмотках стартера или вентилях генератора. Если показатели не входят в допустымые значения, значит, меняем щеткодержатель.

Имеются три вентиля с красной пометкой, которые дают положительный заряд на корпусе, они находятся в одной пластине выпрямительного блока. Еще три механизма имеют отрицательный заряд, обозначены черной меткой, соединяющиеся с массой.

Третий вариант – проверяем исправность обмотки и диодов

Мультиметр показывает уровень сопротивления обмотки, если присутствуют неисправности показателей может не быть (обрыв), или же они будут существенно отличаться от нормы – 4,5 Ом. Для устранения проблемы правильным решением будет замена или перемотка изделия.

Для диагностики реле-регулятора необходимо подвести у нему регулирующий источник питания. Это контрольная лампа, минус идет на корпус электроагрегата, а на клемму – плюс. Измерительный прибор включается между щетками, при повышении напряжения, до 17 Вольт, лампа должна перестать гореть. Когда происходит наоборот (лампа горит ярко или слабо), то нужно менять регулятор напряжения.

Прозвонить диоды можно тестером, для этого подвести щупы прибора к выводам диода. Если возникает писк, то следует поменять щупы, но когда этот звук не умолкает, тогда точно имеется пробой диода. Для его устранения меняется неисправный агрегат или весь блок.

Осуществляя диагностику регулятора нужно осмотреть конденсатор защиты электрооборудования. Обнаружить неисправность можно мегомметром. Визуально осмотреть крепление изделия. Если обрыва не имеется, то стрелка прибора сначала резко отклонится в сторону уменьшения напряжения, а после снова вернется обратно. Допустимая емкость конденсатора — 2,2 мкФ ±20%.

Как удостоверится в неисправности регулятора, который находится далеко от машины. Источником питания 12В можно сделать автомобильный аккумулятор и последовательно соединенные 2 или 4 пальчиковые батареи, которые дадут результат – 16 В. Если лампа при проверке будет гореть в обоих случаях, а не гаснуть во второй раз диагностики, значит, образовался обрыв и требуется замена агрегата.

Где находится главное реле на ВАЗ 2114?

Главное реле или реле зажигания отвечает за работу стартера и запуск силового агрегата. Оно корректирует напряжение для пуска мотора и защищает пусковой механизм при повышенном вольтаже в цепи.

Благодаря его работе порой возможно использование авто при недостаточном заряде аккумуляторной батареи. Релюшка предохраняет контакты замка зажигания от плавления и обгорания после запуска двигателя.

Главное реле на ВАЗ 2114 расположено в салоне, под панелью, слева от руля за декоративным кожухом. Чтобы увидеть деталь, нужно снять эту пластиковую накладку. Некоторым владельцам удаётся достать её и без снятия элемента, но делать так неудобно. Это возможно при и точном знании места установки детали и сноровке. Начинающим ремонтникам поступать так не стоит.

В отдельных случаях для доступа к электрической детали может потребоваться удаление приборной панели. Это зависит от года выпуска авто или внесения изменений в его конструкцию прежним хозяином, что часто встречается на отечественных машинах.
