Шатун поршня обеспечивает передачу энергии от поршня к коленчатому валу. Первое применение таких деталей датируется концом III века н.э. Устройства, похожие на современные шатуны использовались на лесопилках в Малой Азии, принадлежавшей Римской империи. Они служили для преобразования вращательного движения водяного колеса в поступательно для привода пилы. Подобные конструкции были обнаружены при раскопках в Эфесе, которые датируются VI веком н.э.

Конструкция

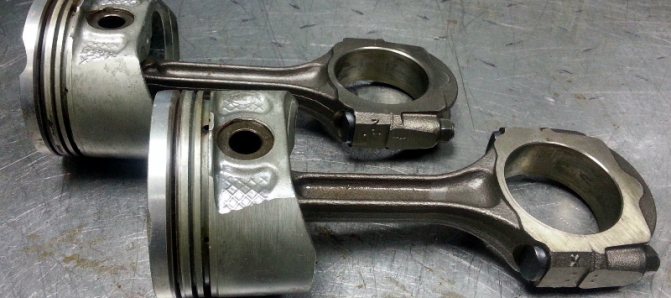

Мы уже примерно знаем, что такое шатун, и сейчас рассмотрим особенности конструкции. Деталь соединяет поршень с коленчатым валом. В процессе работы совершаются очень сложные движения. Верхняя головка шатуна выполняет возвратно-поступательные движения, нижняя часть делает круговые. Шатуны в процессе работы воспринимают очень высокие нагрузки, и это учитывается в конструкции. Смотрите на схеме шатун двигателя.

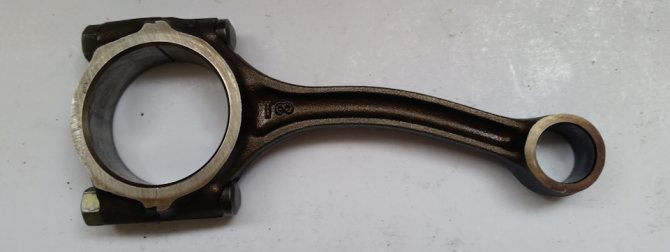

Элемент состоит из верхней головки, нижней головки, а также из силового стержня, который служит соединителем. Деталь практически полностью цельная и изготавливается из стали, чугуна, алюминиевых сплавов.

Причины поломки

Износ деталей – основная причина выхода из строя шатуна. Ремонт верхней головки производится редко, а срок службы втулки эквивалентен ресурсу всего ДВС. Но существуют явления, при которых шатун может изогнуться или полностью разрушаться. Это происходит вследствие столкновения поршня с головкой блока, гидроудара или попадания в камеру абразивных веществ и посторонних предметов.

Подшипники нижней головки изнашиваются по причине неудовлетворительного смазывания. Об этом свидетельствует удлинение шатунных болтов, изменение цвета частей вкладышей (чернеют) и шатунной головки (становится темно-синей), замятие вкладышей. В случае, если смазывание обеспечивалось должным образом, причиной поломки служит разрушение или износ самих подшипников.

Причинами поломки шатуна может быть засорение фильтров, недостаточный уровень моторного масла и его несвоевременная замена, потеря маслом рабочих свойств, попадание в цилиндр загрязнений и абразивов.

Верхняя головка

Верхняя головка шатуна – это та часть, что имеет отверстие для поршневого пальца. В это отверстие после установки поршня запрессовывают палец. Конструкция верхней головки цельная. Форма ее полностью определяется тем, как сделано крепление поршневых пальцев.

Если палец фиксированный, тогда в головке на шатуне отверстие будет иметь цилиндрическую форму. Отверстие сделано очень точно, чтобы обеспечивать нужный натяг при соединении. Натяг – это, когда размер поршневого пальца немного больше, чем размер отверстия в головке шатуна. Если палец имеет плавающую конструкцию. Тогда в головку шатуна впрессовывают биметаллические или бронзовые втулки.

Но существуют и модели ДВС с плавающим типом пальца, где нет втулок, и палец может свободно вращаться в отверстии головки шатуна, ведь отверстие в головке сделано с зазором. В этом случае к поршневому пальцу обязательно подается масло. Верхняя головка делается в виде трапеции, так как она испытывает грандиозные нагрузки. Трапеция позволяет увеличить опору в процессе работы поршней.

Q – фактор

На велосипеде для повышения эффективности педалирования нужно учитывать расстояние между плоскостями, в которых вращаются концы шатунов, то есть Q-фактор. Проверено на стенде, что при правильно выбранном Q-факторе человек развивает на 4% больше мощности, чем при поставленных с наклоном ногах.

Так устроено природой, что коленные суставы человека не могут нести длительные нагрузки, если ноги не находятся близко друг к другу. Наибольшее давление ногой можно сделать, когда вектор прикладываемой силы находится точно под углом 90 градусов к поверхности.

С появлением внедорожных велосипедов, чтобы вставить широкую покрышку, пришлось раздвигать перья заднего треугольника рамы. С уменьшением свободного зазора понадобилось сделать шатун для педали изогнутым, иначе он бы бил по раме. Поэтому на всех горных велосипедах Q-фактор завышен.

От природы или по другим причинам ноги у людей разные: искривленные в коленях или прямые, суженные у таза или выгнутые в стороны. Например, у женщин кости таза от рождения шире, чем у мужчин. Учесть анатомическую неповторимость каждого при массовом производстве велосипедов невозможно, а для профессиональных спортсменов подобрать индивидуально Q-фактор вполне реально.

Нижняя головка

Она соединяется через разъемное соединение с шатунной шейкой на коленчатом валу. Деталь состоит из двух частей – верхней части и крышки. Верхняя часть представляет с шатуном единое целое. На заводе отверстие в нижней головке растачивается вместе с крышкой, каждая из них может использоваться только со своим шатуном. Крышка и шатун соединяются при помощи болтового соединения.

В нижней части имеются подшипники скольжения. Это детали, по конструкции напоминающие коренные вкладыши. Они также изготовлены из стальной ленты с антифрикционным покрытием.

Способы крепления на валу каретки

1. Клиновидный штифт — многим знакомая деталь у старых велосипедов, сейчас встречается разве что на детских двухколёсниках.

2. Квадратный торец вала — это традиционный способ крепления, при котором оба шатуна фиксируются на скошенных незаметным клином плоскостях квадратного сечения. Подтяжка на клине происходит при помощи винта или гайки, которые вкручиваются в концы вала. Места соединения всегда закрываются пластмассовым пыльником.

Этот тип крепления применяется на старых или недорогих велосипедах: шатуны к квадратному профилю вала притянуты гайкой

Такой тип крепления можно заметить на оборудовании Shimano Deore, Alivio, Acera велосипедов средней ценовой категории: шатуны затянуты болтом с головкой под шестигранник на 8

Часто встречается и такой способ крепления, отличающийся от предыдущего тем, что болт, который вворачивается в торец вала, сделан под накидной ключ на 15

3. Шестигранный торец вала — также делается со скосом для заклинивания надеваемого шатуна.

4. Шлицевое соединение — это стандарт OctaLink: вал каретки сделан со сквозным отверстием по оси, но имеет увеличенный диаметр; торцы вала круглой формы с восьмью выступами; шатуны притягиваются большим полым болтом под шестигранник на 10; снаружи соединение закрывается пыльником. Традиционный съёмник для разборки этого соединения применить не получится, ведь ему не во что будет упереться.

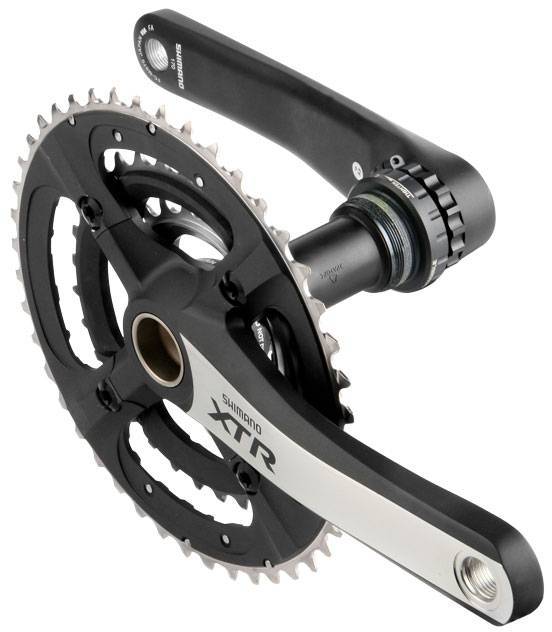

Крепление шатунов по стандарту OctaLink на дорогом горном велосипеде, в частности у оборудования Shimano Deore LX/XT и XTR

Стержень

Для большинства двигателей массового рынка стержень имеет расширение к нижней головке и сделан в виде двутавровой формы. В дизельных ДВС шатун сделан более прочным и массивным, в отличие от бензиновых двигателей.

Некоторые моторы могут оснащаться шатунами и других форм. Обычно в стержне имеется внутренний канал для подачи смазки к головке. Иногда данный канал проходит и к нижней головке шатуна – это канал для подачи масла к вкладышам.

Принцип действия

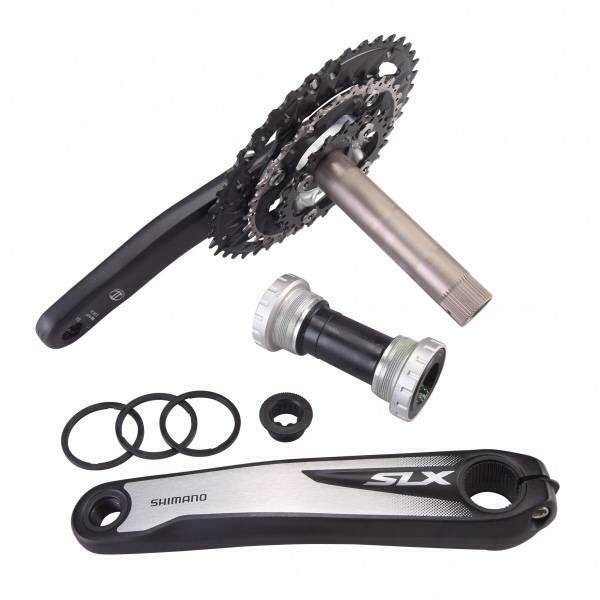

Шатуны (кривошипы) – это особые устройства, которые устанавливаются непосредственно на вал каретки и к которым крепятся педали. Эти своеобразные рычаги передают энергию, образуемую в результате кручения педалей непосредственно на вал каретки и в дальнейшем, за счет цепи звезд (звезды) на заднюю втулку. Они отличаются высокой прочностью и необходимость их выбора и замены возникает лишь в результате нечастых поломок или при замене звёздочек. А также в случаях, если велосипед комплектуется их неразборной модификацией, что характерно для большинства недорогих моделей.
Каждый производитель стремится сделать свой велосипед уникальным

Помимо придания уникальных особенностей конструкции, важное внимание уделяется и деталям, среди которых системы кривошипов. включающие в себя правый и левый шатуны, а также вал каретки и звездочки. Ведущая звездочка может интегрироваться с правым рычагом либо иметь отдельные крепления

Велосипед, оснащенный ими, отличается большей практичностью, так как позволяет менять звезды по мере их износа, не прибегая к замене всего узла в комплекте. Кривошипы соединяются друг с другом валом каретки. При выборе велобайка следует учитывать, какая система установлена на велобайк

Ведущая звездочка может интегрироваться с правым рычагом либо иметь отдельные крепления. Велосипед, оснащенный ими, отличается большей практичностью, так как позволяет менять звезды по мере их износа, не прибегая к замене всего узла в комплекте. Кривошипы соединяются друг с другом валом каретки. При выборе велобайка следует учитывать, какая система установлена на велобайк.

Материалы

Чтобы максимально снизить вибрации и шум, а также для повышения мощности, инженеры разрабатывают шатуны и остальные элементы двигателя авто максимального малого веса. Однако постоянное облегчение ведет к понижению прочностных характеристик. А ведь шатун – это деталь, испытывающая огромные нагрузки. Элемент должен иметь определенный запас прочности.

Для экономии и для снижения себестоимости производства, изделия для ДВС изготавливают преимущественно из чугуна методом литья. Данный подход отлично применяется бензиновых моторов. Чугун – это идеальный компромисс между ценой и прочностью.

Что касается дизелей, то все детали здесь работают под еще более серьезными нагрузками. Поэтому чугун здесь неуместен. Шатуны для дизельных ДВС производят штамповкой и горячей ковкой. Материал в данном случае – специальные легированные стали. Шатун, изготовленный методом ковки, значительно прочнее литых чугунных изделий. Но и цена значительно выше.

Из чего сделан шатун

Шатуны ДВС делаются из стали методами ковки и штамповки. Для двигателей с высокой нагрузкой, это, например, гоночные авто и боллиды, шатуны могут выполнятся литьем титанового сплава.

Для ДВС массового производства шатуны изготавливаются методом горячей штамповки из следующих среднеуглеродистых и легированных марок сталей:

1. Сталь 40. Сталь с содержанием углерода 0,4 %.
2. Сталь 45. Означает, что углерода в сплаве 0,45 %.
3. Сталь 45Г2. Шифр этой марки таков: в сплаве содержится 0,45 % углерода (С) и марганца (Mn) 2 %/
4. Сталь 40ХН. В этом легированном сплаве, помимо 0,4 % углерода, содержится хром (Cr) в объеме 1 % и никеля (Ni) в объеме 1 %.
5. Сталь 30ХМА. Это шифр жаропрочной релаксакционнстойкой стали. В составе 0,3 % С; хрома (Cr) 1%; молибдена (Mo) 1 %. Буква «А» говорит, что сплав улучшенный, прошел закалку с высоким отпуском.

Как работает?

Мы уже знаем, как выглядит шатун. Как он работает, узнаем далее. Главная задача элемента – взять на себя передачу тяговых усилий от поршней, движущихся поступательно к коленвалу. Таким образом, тяга превращается во вращательные движения. Процесс превращения очень быстрый.

Когда поршень находится в положении ВМТ или чуть ниже ее, то топливная смесь воспламеняется и поршень выталкивается вниз. Шатун, соединенный с поршнем, также будет двигаться вниз, заставляя коленчатый вал вращаться. Когда поршень двигателя достигнет нижней мертвой точки, за счет силы инерции коленчатый вал будет толкать шатун и поршень вверх. Данный процесс цикличный и повторяется многократно.

Классификация

Наиболее часто встречающиеся виды систем можно разделить на группы.

Обычно звёзды крепятся к шатунам с помощью трёх-шести болтов (чаще — четырьмя или пятью). Элемент системы, к которому прикрепляются звёзды, часто именуется «пауком», из-за формы, напоминающей растопыренные во все стороны «лапы». Соответственно с количеством крепёжных отверстий, системы именуются «трёхлапками», «четырёхлапками» и так далее.

Возможность замены звёзд

Съёмные звёзды позволяют заменить их в случае износа или повреждения. Также это позволяет устанавливать звёзды с разным количеством зубов для различных условий, изменяя таким образом передаточное отношение. В системах для недорогих велосипедов звёзды часто выполнены несъёмными.

Система под квадрат. Звёзды съёмные

Система под Octalink. Звёзды съёмные

Передний переключатель

Специфические велосипедные системы

В тандемных велосипедах системы имеют обычно дополнительные звёзды для передачи крутящего момента от педалей второго ездока. Дисковый тормоз, встроенный в систему, применяется на велосипедах со втулкой без свободного хода (например, в велосипедах для велотриала). А иногда механизм свободного хода также располагается в системе ведущих звёзд.

К специфическим также можно отнести системы, разработанные для велосипедов с нестандартной трансмиссией (например, ременным или вальным приводом).

В последнее время стали популярны системы с овальными звездами. На сегодняшний день овальные звезды производятся серийно всеми крупными производителями: Е13, Race Face, Blackspire, AbsoluteBlack, Kore, OneUp Components. Выпускаются во всех наиболее распространенных стандартах, в одинарном исполнении и под переключение. Достоинство таких звезд – повышенная эффективность педалирования. В процессе вращения педалей усилие прикладывается неравномерно, и овальные звезды работают благодаря этому, более грамотно распределяя нагрузку. По ощущениям такая звезда более “круглая”, нежели обычные. С этими звездами легче забираться в гору, разгоняться и педалировать в мягком грунте. К недостаткам относится повышенный износ цепи и самой звезды (относительно круглых звезд из того же материала), у овальных звезд под переключение – более высокая требовательность к настройке переднего переключателя. Также при высоком каденсе при попытке переключения на меньшую звезду возможна ситуация, когда цепь не успевает полностью освободить большую звезду, в результате чего возможно “зажевывание” цепи между пером рамы и большой звездой, что может привести к поломке звезды и цепи. Для предотвращения такой ситуации рекомендуется уменьшить разницу в количестве зубьев на большой и малой звездах по сравнению с системой с обычными круглыми звездами.

Стандарты и размеры

Одна из первых «систем» с планетарным механизмом переключения передач (2 скорости), из Encyclopædia Britannica 1911 года (Vol. 3, p. 916)

Посадочные диаметры звёзд

Посадочный диаметр звезды (англ. Bolt circle diameter (BCD)) — диаметр окружности на которой расположены болты, закрепляющие звезду (жарг. бонки

).
Распространённые современные посадочные диаметры (BCD). Через дробь — значения для больших и малых звёзд

Стандарты крепления к валу каретки

Существуют разные стандарты крепления системы к валу каретки:

• соединение «на клиньях», ранее широко применявшееся на большинстве велосипедов
• соединение «под квадрат» нескольких разновидностей (JIS, ISO, JISLP)
• шлицевое соединение, также встречается в разных исполнениях (Shimano Octalink, ISIS и др.)

В некоторых случаях вал каретки и один из шатунов изготавливаются неразъёмными. Существуют так же системы, в которых оба шатуна образуют с валом единую деталь (встречаются, например, в BMX).

Длина шатунов

Длина шатуна должна быть пропорциональна длине ног велосипедиста. Чтобы два велосипедиста разного роста, в верхней точке амплитуды, поднимали ногу на один и тот же угол, у них должны быть установлены шатуны разной длины. Наибольшую популярность на рынке получили шатуны от 160 до 180 мм. Хотя оптимальное соотношение антропометрии спортсмена и длины шатуна подбирается опытным путём, ориентировочные рекомендации можно получить из справочников и калькуляторов, данные которых указаны в таблице:

Чейнлайн (расстояние до цепи)

Велосипедные рамы создаются под определённый чейнлайн (англ. — линия цепи)

. Чейнлайн — расстояние между диаметральной плоскостью велосипеда и центром набора звёзд системы (то есть до единственной звезды системы с одной звездой, или середины расстояния между звёздами «двойника», или средней звезды «тройника»). Чтобы соблюсти чейнлайн, необходимо подбирать к системе каретку с подходящей длиной вала. Обычно рекомендации по выбору каретки предоставляет производитель системы.

Крепление педалей

Почти все педали современных велосипедов крепятся к шатунам посредством резьбового соединения, причём правая педаль имеет правую резьбу, а левая — левую (для предотвращения самопроизвольного выкручивания). Ось педали с левой резьбой обязательно имеет маркировку в виде букв Л или L на торце. Наиболее часто встречающиеся размеры резьбы педалей:

• 9/16″ x 20 tpi — дюймовая резьба с шагом 20 витков на дюйм, применяется в большинстве современных велосипедов.
• 14 мм x 1,25 мм — метрический стандарт, применявшийся в СССР и некоторых европейских странах.

Что касается их взаимозаменяемости: поскольку размеры дюймовой резьбы, переведённые в метрическую систему, чуть больше, и составляют 14,288 мм х 1,27 мм, оси педалей с метрической резьбой, в общем, можно ввернуть в шатуны с дюймовой (но не наоборот). Но, так как мы имеем дело с сильно нагруженным узлом, эта кажущаяся совместимость на практике приведёт ко всё увеличивающемуся люфту и последующему разбиванию и срыву резьбы.
