Как и на любом авто, генератор на автомобиле ВАЗ 2107 инжектор работает параллельно с аккумулятором – это два источника питания машины, которые используются в разных режимах. В статье рассматривается генератор 37.3701, принцип работы генератора с разными характеристиками, в том числе с максимальным током в 80 Ампер, дается инструкция по подключению агрегата. Генераторная установка Г222 аналогична, необходимо только обратить внимание на некоторые отличия.

[ Скрыть]

Описание генератора на седьмой модели ВАЗ

В автомобилях ВАЗ 2101, 2106, 21074 с карбюратором или инжектором генераторы обладают идентичными техническими характеристиками. Где находится этот узел, какие подходят генераторы для установки на «семерку», как подключить устройство и в чем заключается его принцип работы? Для начала предлагаем ознакомиться с предназначением, местом положения и конструктивными особенностями.

Место расположения, назначение и устройство

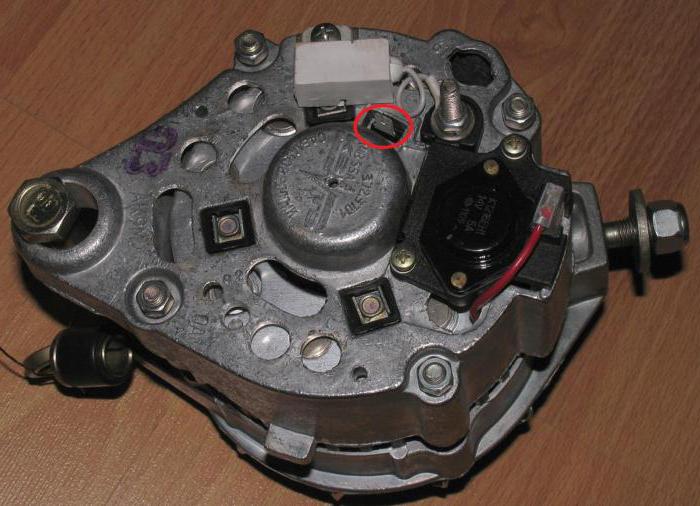

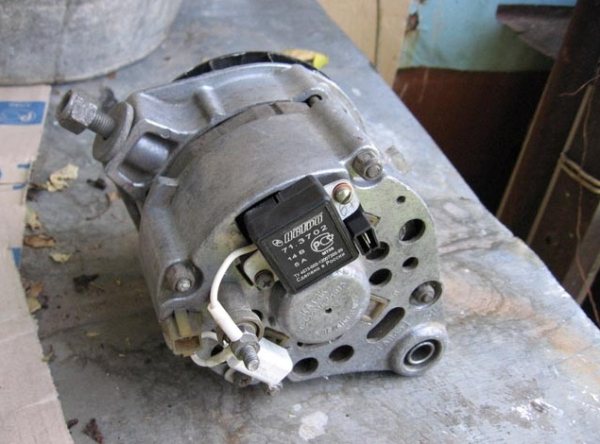

Мощный генератор г222 или любой другой модели представляет собой устройство, которое используется для выработки тока, сила которого должна составлять до 80 ампер. Благодаря этому агрегату питается все без исключения электрическое оборудование автомобиля во время езды, а также восполняется заряд аккумуляторной батареи. Что касается конструкции, то по сути, это — электромотор. В корпус агрегата установлены две обмотки, которые скрыты двумя крышками с подшипниками.

За годы выпуска модели ВАЗ 2107 разработчики смогли улучшить технические характеристики устройства и добиться того, чтобы узел выдавал ток силой 80 А. Иными словами, это позволило добиться того, что устройство стало более мощным. Генераторное устройство представляет собой трехфазный агрегат с электромагнитным возбуждением.

Основные составляющие элементы устройства:

• статорный механизм;
• роторное устройство;
• корпус с крышками, в котором установлена вся конструкция;
• выпрямительное устройство;
• подшипниковые детали;
• трехуровневый регулятор напряжения.

Что касается места расположения, то этот узел находится в моторном отсеке, справа от силового агрегата. Узел фиксируется при помощи двух болтов к кронштейну автомобильного двигателя, то есть блока цилиндров.

Принцип действия генератора и контрольной лампочки заряда

Схема соединений агрегата

Теперь поговорим о принципе действия агрегата. Основное назначение агрегата заключается в выработке электрической энергии, которая образуется в результате преобразования механической, появляющейся в результате вращения коленчатого вала. Полученное в конечном итоге электричество используется для питания электрической сети машины, а также питания аккумулятора. Изначально устройство вырабатывает переменный ток, но он преобразуется в постоянный в результате использования выпрямительного устройства. Последнее состоит из шести диодных элементов.

Как сказано выше, одним из основных компонентов любого генератора является регулятор напряжения. Как можно понять из названия, предназначение этого устройства заключается в поддержке оптимального уровня напряжения. Когда водитель включает зажигание, напряжение начинает проходить через контрольную лампочку, после чего подается на регуляторное устройство и на обмотку возбуждения.

Весь этот процесс можно представить в виде схемы, расположенной выше, основные ее элементы:

• аккумуляторная батарея автомобиля;
• генератор;
• блок с предохранительными устройствами;
• выключатель зажигания;
• вольтметр, использующийся для замера параметра напряжения;
• контрольная лампочка, предназначенная для контроля уровня заряда АКБ авто (автор видео — Вячеслав Кравченко).

Питание поступает от трех диодных элементов, которые находятся внутри выпрямительного устройства. Если после того, как зажигание было активировано, индикатор продолжает гореть, это свидетельствует о разряде аккумуляторной батареи либо ее недостаточно заряде. При такой неисправности в первую очередь следует произвести диагностику напряжения в электрической сети автомобиля. В идеале при уровне напряжения в 13 вольт значение максимального тока должно составить около 55/80 ампер.

Если диагностика параметра напряжения показала, что это значение не соответствует нормированному показателю, то причины необходимо искать в следующем:

• возможно, произошло короткое замыкание в бортовой сети;
• аккумуляторная батарея работает некорректно из-за неисправностей, которые могут быть связаны с утечкой электролита из банок, испарением жидкости либо разрушением пластин;
• выход из строя регуляторного устройства;
• также причина может заключаться в неработоспособности или некорректной работе самого генератора.

При возникновении проблем необходимо произвести диагностику состояния, а также натяжки приводного ремешка — он может быть оборван или слабо натянут. При такой проблеме ремень нужно либо менять, либо более сильно натянуть. Также нужно проверить состояние подшипниковых устройств и работоспособность регулятора. Не лишним будет произвести диагностику заряда аккумуляторной батареи, а также убедиться в том, что ее срок эксплуатации еще не подошел к концу. Наши соотечественники используют большое количество различных устройств, таких как навигаторы, видеорегистраторы и т.д., поэтому для того, чтобы все эти девайсы нормально питались, должен использоваться мощный генератор (видео опубликовал Макс Вектор).

Карбюраторные двигатели

Схема подключения генератора ВАЗ-2107 (карбюратор и инжектор) зависит от года выпуска автомобиля. На первых карбюраторных моделях устанавливался генератор Г-222. Такое же устройство можно встретить на серийно выпускаемых моделях ВАЗ-2105 и ВАЗ-2104 с карбюраторной системой впрыска.

Максимальный ток отдачи у такой установки составляет 55 ампер. Но в последние годы широкое распространение получили автомобили с инжекторной системой впрыска. Ее использование подразумевает большой потребляемый ток, поэтому необходимо применять генератор с большим током, чтобы обеспечить нормальный уровень заряда и питание всех потребителей.

https://youtube.com/watch?v=ORfOZLVG6yI

Как снять генератор на ВАЗ -2107 для ремонта или замены .

Как самостоятельно подключить генератор в ВАЗ 2107?

Каждый автовладелец «семерки» должен знать, что представляет собой схема подключения генераторной установки.

Несмотря на то, что этот агрегат довольно надежный и имеет высокий срок службы, рано или поздно он все равно выйдет из строя, причины могут быть следующими:

• перегоревшие обмотки внутри агрегата;
• межвитковое замыкание, образовавшееся в системе;
• повреждения и прочие дефекты корпуса устройства и т.д.

Если вы не планируете заниматься ремонтом генератора или ремонтные работы не принесли успеха, то нужно будет подменять устройство.

Для этого нужно сделать следующее:

1. Сначала нужно обесточить бортовую сеть автомобиля. Чтобы сделать это, отключите зажигание, а затем откройте капот и сбросьте минусовую клемму с аккумуляторной батареи.

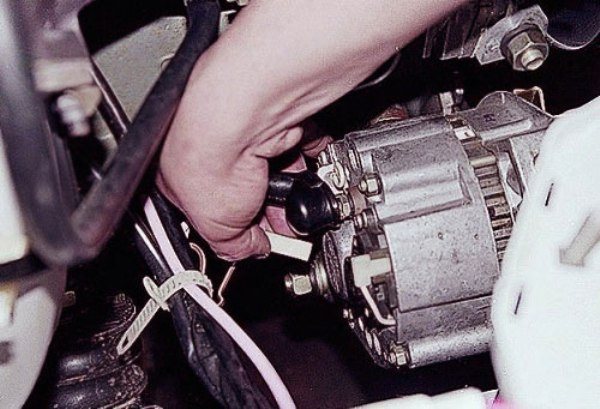

2. Затем вам надо будет найти сам генератор — как мы сообщили выше, он расположен с правой стороны от силового агрегата. К генератору подводится провода и силовой кабель со штекером — его необходимо отсоединить. Желательно при этом запомнить расположение проводов.
3. Далее, необходимо произвести демонтаж брызговика справа, а также защиту мотора, если она имеется.
4. Теперь начинается самое сложное. При помощи гаечного ключа вам надо будет выкрутить гайку винта, который фиксирует установку к корпусу силового агрегата. Если возникнут сложности с откручиванием гайки, то обработайте ее средством WD-40, после чего сам винт надо будет извлечь из посадочного места. Попробуйте ударить по нему молотком с другой стороны, только не сильно, это позволит выбить болт. Если извлечь винт вы не смогли, то придется демонтировать агрегат с кронштейном, на котором он фиксируется.
5. Для демонтажа кронштейна вам надо будет выкрутить два винта, в некоторых модификациях ВАЗ 2107 используются трехвинтовые крепления. В любом случае, при выполнении этих действий нужно руководствоваться конструктивными особенностями транспортного средства. Иногда для снятия агрегата нужно снимать также радиаторное устройство или сместить его немного в сторону, чтобы получить доступ к кронштейну. При этом подключенные к радиатору патрубки отсоединять не нужно.
6. После того, как агрегат будет демонтирован из места установки, вам надо будет убрать приводной ремешок и извлечь генератор.
7. Так узел снимается. Для его демонтажа необходимо выполнить все эти действия, только в обратном порядке. Прежде чем произвести монтаж устройства надо ознакомиться со схемой подключения установки и электросхемой соединений, все это должно быть указано в сервисной книжке к авто.
8. Когда узел будет установлен, необходимо произвести регулировку натяжения ремешка. Для выполнения этих действий надо будет ослабить два винта, которые крепят узел. При помощи монтировки надо натянуть ремешок и закрепить его в соответствующем положении гайкой, которая расположена на регулировочной пластине. При регулировке нужно обязательно проверить степень натяжки ремня, чтобы выполнить это, нажмите на ремешок в свободном месте между шкивами. Ремень прогнется, при этом величина прогиба должна составить не менее 1 см и не более 1.7 см, в противном случае генератор будет работать некорректно, а ремень может износиться раньше. Когда процедура регулировки будет завершена, нужно затянуть все гайки.

Фотогалерея «Меняем генератор своими руками»

Устранение неисправностей

Как зарядить автомобильный аккумулятор с помощью адаптера питания от ноутбука

Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика падает в белый сектор шкалы.

Причиной также может быть пробой одного из отрицательных диодов, перегорание одного из положительных диодов выпрямителя или обрыв одного из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: отсоединяется клемма «+» АКБ от сети автомобиля и подсоединяется к ней контрольная лампа. Ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Если лампа горит, соединенный с болтом отрицательный диод пробит.

Для проверки положительных диодов подсоединяется клемма «+» и отсоединяется от кузова клемма «-», к которой подсоединяется контрольная лампа. Снова ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Горение лампы тоже означает пробой положительного диода. Если есть мультиметр, просто замеряют сопротивление диодов в полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» — к корпусу, для положительных диодов «+» к клемме «30» генератора, а «-» — к болтам. Диодный выпрямитель с пробитым диодом заменяют полностью.

Обрыв одной из веток обмотки статора проверяется путем их прозванивания мультиметром или «контролькой» с аккумулятором между двумя болтами крепления выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее обрыве, а генератор подлежит ремонту или замене.

Проверь щетки генератора

Еще одной причиной может быть износ щеток генератора. Вынимается щеточный узел с РР. Если щетки длиной менее 5 мм, узел меняется на новый. Если щетки не изношены, следует осмотреть их на возможность перекоса и «залипания» в колодцах корпуса.

Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.

Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

При включении зажигания не горит контрольная лампа. Датчик заряда и другие контрольные приборы работают. Генератор зарядки не дает.

Отсоединяется провод от штекера «61» генератора и замыкается на «массу». Если при включенном зажигании горит лампа — неисправна обмотка возбуждения генератора или нет контакта в самом штекере. Зачищаются поверхности штырьков, поджимаются загибы разъемов штекера, соединяются. Проверяется снова и если лампа заряда опять не горит, зачищаются штекеры Ш5-Ш10 монтажного блока и штырьки в разъеме колодки с щитком приборов. Если результата нет, значит, перегорела сама лампа. Для замены лампочки снимается щиток приборов, сзади щитка вынимается патрон, меняется лампа.

Лампа АКБ при включении зажигания загорается. При работе двигателя на холостых оборотах тускло горит лампа заряда, пропадает зарядка или нет зарядки совсем.

Причиной может быть плохой контакт штырька колодки соединения провода к щитку приборов. Он крепится на заклепке и часто окисляется. Если припаять его к дорожке платы, эта неисправность устраняется. Также неплотный контакт в местах соединения по пути провода от щитка до штекера «61» генератора дает такие же симптомы.

Для проверки обмотки возбуждения на обрыв щупами мультиметра дотрагиваются до колец ротора при снятом щеточном узле — рабочая обмотка показывает небольшое сопротивление. При касании одного щупа к кольцу, а другого к валу или корпусу ротора проверяют наличие замыкания обмотки на «массу». Для проверки реле-регулятора напряжения к верхнему контакту подсоединяют «+» АКБ, а к левому — «-» и измеряют напряжение на щетках. Оно должно быть 12 В. Если нет — реле подлежит замене.
