Основные виды неисправностей

Вентилятор необходим для охлаждения радиатора в моменты, когда отсутствует встречный поток воздуха, то есть при медленном движении, стоянке. С его помощью теплый поток воздуха от радиатора поступает к двигателю, что важно во время зимнего прогрева.

Есть несколько вариантов некорректной работы электровентилятора ВАЗ-2107:

1. Устройство не запускается ни при каких условиях. При этом наблюдается перегрев двигателя. При этой неисправности важно смотреть на стрелку, указывающую на температуру. Если она достигает красной зоны, а электродвигатель вентилятора не включается, то неисправность нужно найти в цепи питания или в самом устройстве. Чаще всего не включается вентилятор из-за:
   износа щеток, коллектора или обмотки якоря электродвигателя;
2. обрыва электроцепи;
3. неисправности датчика;
4. перегорания предохранителя;
5. поломки реле.
6. Постоянная работа. При этой поломке вентилятор не останавливается, раскручивается при любой температуре. Привести к неисправности может:
   выход из строя датчика;
7. заклинившее реле;
8. замыкание цепи питания.
9. Несвоевременное включение. Эта проблема появляется при неисправности показаний датчика температуры. Он передает на реле неверную информацию, поэтому оно не вовремя активирует устройство.
10. Посторонние шумы при работе. В салоне ВАЗ-2107 момент включения вентилятора отчетливо слышен. Если этот шум сопровождается скрипом, гулом или свистом, то нужно проверить подшипник или опорная втулка крышки. Появление треска или стука характерно для контакта крыльчатки с внутренней кромкой рамки электродвигателя, это случается при деформации или перекосе лопастей.

Если о вентиляторе говорят, что он не работает, то, скорее всего, он не запускается или срабатывает несвоевременно. Рассмотрим, как проверить устройства, ответственные за его запуск.

Плохо греет печка ВАЗ 2107, дует холодным и холодно в салоне

К сожалению, чаще всего с проблемой плохого обогрева салона сталкиваемся, когда приходит осень или зима. А так как плохая работа печки приводит к запотеванию окон и как следствие плохому обзору, то решать проблему нужно срочно.

Устройство печки на семерке не самое лучшее, соединения жесткие, вентилятор с небольшой производительностью и работающий на всасывание воздуха, а это по сравнению с нагнетанием, все-таки минус. Поэтому некоторые умельцы дорабатывают или вовсе переделывают ее конструкцию.

НЕИСПРАВНОСТИ СИСТЕМЫ ОТОПЛЕНИЯ

Здесь конечно нужно различать если печка совсем не работает, то неисправность нужно искать в электрике автомобиля, а вот если она дует теплым или даже совсем холодным воздухом, то это проблему нужно искать в системе охлаждения двигателя или системе отопления.

ПРИЧИНЫ ПЛОХОГО ОБОГРЕВА

Как уже было сказано, причины холодного салона кроются в неисправности системы охлаждения или отопления, это:

1. воздушная пробка;
2. недостаток охлаждающей жидкости в системе;
3. не герметичность системы;
4. неисправный, забитый или не до конца открытый краник печки;
5. забит радиатор;
6. мусор на радиаторе.

Некоторые считают, что медные радиаторы обладают лучшей теплопроводностью, чем алюминиевые, это не совсем так.

Коэффициент теплопроводности меди равен 380, это действительно выше, чем алюминия, у которого он около 230. Но при толщине металлов применяемых в радиаторах печек ВАЗ, этот параметр большого влияния не оказывает, так как стенки тонкие и прогрев их происходит быстро. К тому же у алюминиевых радиаторов меньшая теплопроводность металла компенсируется большей охлаждающей поверхностью.

РЕМОНТ

Пункты с неисправностями 1, 2, 3. Печка в ВАЗ 2107 располагается несколько выше, чем основная система охлаждения, поэтому при нехватке ОЖ или не герметичной системе печка будет дуть холодным воздухом или теплым. Чтобы избавиться от воздушной пробки необходимо правильно залить ОЖ, статья как удалить воздушную пробку уже была.

Что касается 5 пункта, то используя качественный тосол или антифриз отложения на стенках минимальны, но все-таки такое случается и при этом чаще всего такая проблема возникает у медных радиаторов.

Для очистки от отложений на стенках радиатора печки, используют как специальные средства так и народные, не менее эффективные. Об этом в другой статье, так как тема заслуживает отдельного внимания. Процедуру можно проводить, без снятия обогревателя, так снимая.

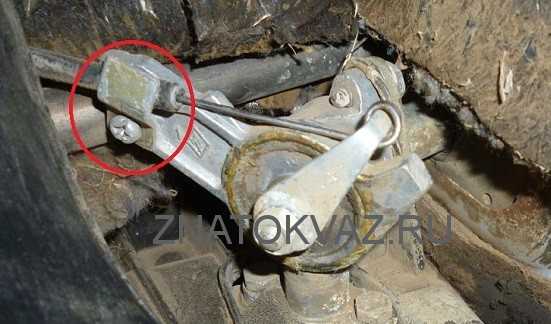

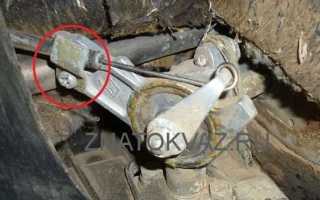

Неисправный краник так же довольно частая неисправность. При длительной эксплуатации он начинает не полностью открываться или вообще заклинивает.

Не полностью открытый кран приводит к пониженной теплоотдаче радиатора и как следствие слабому обогреву стекла и салона.

Из-за туго открывающегося крана печки трос управления может сместиться в креплении и создавать видимость того, что кран открывается и закрывается.

Еще одна причина плохого обогрева, мусор на радиаторе попавший через воздухозаборники. Это обычно листья, пух, кузнечики и т.д.

Такое встречал крайне редко, но также приводит к ухудшению воздушного потока поступающего в салон хотя воздух будет горячим.

Предлагаю посмотреть видео по этой теме и хоть проблема с недостаточным теплом в салоне решается на карбюраторной модели, суть одна и та же:

ВАЗ 2104 ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ РАДИАТОРА босячий вариант Вентиляторы охлаждение радиатора, какой лучше?

Как проверить предохранитель

В монтажном блоке моторного отсека находится предохранитель, отвечающий за работу вентилятора. Его обозначение на схеме питания – F-7, номинал – 16А. Проверка и замена предохранителя проводится по инструкции:

1. Снимите с аккумулятора минусовую клемму. Удалите крышку монтажного блока.
2. Вытащите предохранитель F-7 с посадочного места. При помощи мультитестера проверьте его, присоединив щупы к контактам.
3. Если устройство перегорело, купите новый предохранитель и поставьте на его место новый.

Это самый простой вариант ремонта, который проводится, когда не работает вентилятор охлаждения.

Как снятьпоставить новый датчик

После покупки и проверки контроллера нужно сделать следующее:

• Скинуть клемму «минус» с аккумулятора;
• Снимаем крышку распределительного бачка охлаждения и пробку с радиатора;
• Подставляем емкость, отворачиваем краник на радиаторе и сливаем тосол;
• Сняв провода с датчика, ключом на 30 выворачиваем датчик за большую латунную гайку;
• Далее датчик снимается. Будьте внимательны, не уроните медное уплотнительное колечко на датчике.

После этого производится замена датчика на новый. При установке не забудьте перед тем, как завернуть датчик, промазать слоем высокотемпературного герметика соприкасающиеся места датчика и радиатора. Делать это нужно насухую. Такая схема действий позволяет избежать утечки тосола.

• Теперь нужно завернуть пробку на радиаторе, залить собранный тосол, и, набросив минусовую клемму на АКБ, проверить работу датчика и вентилятора. Не забудьте продавить воздушные пробки в магистралях охлаждения ВАЗ 2107.

Все, можно отправляться в путь! Вентилятор будет работать.

Принудительная кнопка включения вентилятора на ВАЗ 2110

Войти

Проведение проверки и замены электродвигателя

Более сложным вариантом работ является проверка и замена электродвигателя. Она выполняется по инструкции:

1. Отсоедините штекер питания вентилятора. К разъему вентилятора подключите два провода, при этом такой длины, чтобы их можно было довести до клемм АКБ. После подключения к штекеру подведите провода к аккумулятору и посмотрите на реакцию вентилятора. Отсутствие реакции означает, что его нужно заменить.
2. Если он заработал, то необходимо проверить, подается ли напряжение. Для этого необходимо щупы вольтметра разместить на контактах второй половины штекера. После этого запустите двигатель. Если у вас карбюраторный мотор, то нужно дополнительно замкнуть при помощи отвертки контакты датчика температуры. Посмотрите на показания вольтметра, напряжение должно быть от 11,7 до 14,5 В. Если у вас инжектор, то нужно дождаться, когда температура достигнет значения +85…+95 °С. После этого бортовой компьютер подаст на реле сигнал о включении вентилятора. Как только это случится, посмотрите на показания прибора, они должны быть в тех же пределах. Недостаточное напряжение или его отсутствие свидетельствует о проблемах в цепи питания.
3. После проведения проверки, когда вы поняли, что не запускается вентилятор из-за двигателя, необходимо провести его замену. Для этого торцевыми ключами удалите два крепежа кожуха вентилятора к генератору.
4. Потяните кожух на себя, освободите провода из фиксатора. Для этого пассатижами сожмите лепестки крепления, а затем вытолкните их.
5. Демонтируйте вентилятор. Удерживая крыльчатку, открутите центральную гайку ее крепления ключом на 13.
6. Удалите крыльчатку с вала. Открутите ключом на 10 крепления электродвигателя.
7. Снимите электромотор и замените его на новый. После этого вам необходимо провести обратную сборку конструкции.

Температурные датчики выходят из строя редко, поэтому на их проверке и замене мы не будем останавливаться подробно. Чаще всего проблема кроется в электромоторе или цепи питания.

Источник

Инструкция по снятию и замене датчика

Регулятор, который должен стоять в моторном отсеке, имеет свойство периодически выходить из строя. Соответственно, владельцу «семерки» будет полезно знать, как производится процедура демонтажа и установки нового контроллера.

Для снятия и монтажа ДВ выполните следующие действия:

1. В первую очередь, необходимо обесточить бортовую сеть машины. Для этого снимите минусовую клемму с АКБ.
2. Далее, демонтируйте крышку распределительного бачка, а также пробку с радиатора, чтобы не создавать большое давление в системе.
3. Под радиатор необходим подставить емкость, в которую будет сливаться охлаждающая жидкость. Выкрутите кран радиатора и слейте антифриз в тазик или другую емкость.
4. После этих действий нужно отсоединить провода с контроллера. Затем возьмите гаечный ключ на 30 и открутите сам регулятор за большую гайку. Теперь можно произвести демонтаж устройства. При снятии будьте особо внимательны, железное уплотнительное кольцо на регуляторе ни в коем случае нельзя потерять. Сделав это, можно приступать к монтажу нового устройства. В ходе установки не забывайте о том, что непосредственно перед монтажом места соприкосновения контроллера и радиатора необходимо смазать герметиком. При этом герметик должен быть высокотемпературным, данный процесс осуществляется насухую. Благодаря использованию герметика можно предотвратить утечку охлаждающей жидкости.
5. После установки контроллера можно закрутить пробку на радиаторе. Затем сборка осуществляется в обратной последовательности — заливается слитый ранее антифриз, на место устанавливается минусовая клемма батареи. Чтобы быть уверенным в работоспособности системы, прогрейте двигатель и дождитесь включения вентилятора. Также не лишним будет избавить магистрали охладительной системы от воздушных пробок. На нашем ресурсе представлена инструкция по замене антифриза в «семерке». Если у вас возникли вопросы, она поможет вам разобраться, статья по этой ссылке.

Все про вентилятор радиатора охлаждения на ВАЗ 2107

В конструкции автомобиля ВАЗ 2107 предусмотрена система охлаждения, в основе которой имеется такой немаловажный элемент, как вентилятор. Главное назначение вентилятора радиатора ВАЗ 2107 в том, чтобы обеспечивать охлаждение радиатора с ОЖ за счет обдува. Рассматриваемый элемент выполняет важную роль, от которой зависит эффективность работы двигателя автомобиля. При неисправности устройства эксплуатация автомобиля не может продолжаться, так как итог такой поломки — это перегрев и заклинивание мотора.

Механическое принудительное охлаждение радиатора

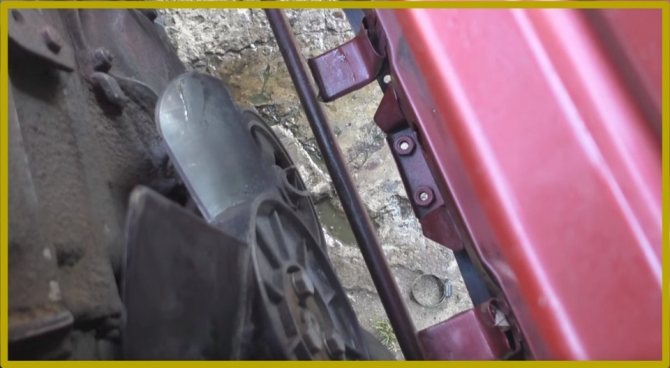

Владельцы некоторых первых семерок знают, как устроена механическая система работы вентилятора охлаждения. Крыльчатка устройства приводится в движение за счет вращающегося ротора коленвала. Соединяются элементы при помощи ременной передачи, а работа вентилятора охлаждения радиатора начинается сразу после запуска мотора.

Такой способ работы вентилятора называется механическим, и главное его достоинство заключается в надежности. При запуске мотора крыльчатка устройства начинается вращаться, обеспечивая тем самым обдув радиатора. Такая система простая, и поэтому практически не нуждается в ремонте. Главный недостаток такого механизма в том, что частота вращения крыльчатки напрямую зависит от оборотов двигателя. На холостом ходу крыльчатка вращается с меньшей скоростью, чем при движении на большой скорости.

Если в летнюю пору при запуске ВАЗ 2107 с таким мотором вращение вентилятора не влияет отрицательно на прогрев мотора, то зимой наоборот. При запуске мотора в зимнюю пору требуется быстро прогреть мотор, а постоянное вращение вентилятора усложняет эту задачу, даже несмотря на систему охлаждения, состоящую из двух кругов циркуляции жидкости — малого и большого.

Недостаток в виде продолжительного прогрева мотора устраняется путем применения термостата, который контролирует циркуляцию охлаждающей жидкости по большому и малому кругу. При достижении рабочей температуры, когда двигатель прогревается, термостат открывает клапан, и жидкость циркулирует по большому кругу, то есть через радиатор охлаждения.

В зимний период, когда автомобиль движется на большой скорости, вентилятор слишком быстро охлаждает жидкость, поэтому можно заметить, что на таких семерках часто стрелка указателя температуры не достигает рабочего значения. Именно поэтому многие автовладельцы размещают на радиаторной решетке картонки или материи, препятствующие поступлению холодного воздуха.

Электрический вентилятор охлаждения радиатора

В конструкции авто ВАЗ 2107 более современных карбюраторных и инжекторных версий, устанавливаются крыльчатка со встроенным электромоторам, к которой вместе ременной передачи подведены провода. Электродвигатель вентилятора для охлаждения радиатора включается за счет срабатывания датчика, который измеряет температуру ОЖ. Как только температура в системе достигает соответствующей отметки (свыше 90 градусов), в датчике замыкается контакт, и поэтому включается вентилятор.

Такую систему нельзя назвать надежной, однако с точки зрения эффективности — она опережает механическую систему. Надежной такую систему назвать нельзя, так как при эксплуатации может выйти из строя электродвигатель, датчик, повредиться проводка или перегореть предохранитель. В плане эффективности такая система лидирует, так как вентилятор включается в работу исключительно при достижении температуры ОЖ в системе свыше соответствующего значения. В таком случае вентилятор не работает впустую, как это присуще для “механических” семерок.

Проверка электровентилятора и его цепей

Если на авто ВАЗ 2107 инжекторного или карбюраторного типа не работает вентилятор охлаждения, значит необходимо начинать поиск неисправности с самого датчика. Датчик включения двигателя вентилятора проверить очень легко. Для этого необходимо отсоединить от него клеммные колодки (их две) и замкнуть их друг с другом(при включенном зажигании). Если после замыкания контакта сработает устройство охлаждения, то неисправность именно в самом датчике. Если же крыльчатка не будет вращаться после этой процедуры, значит, проблему нужно искать в другом.

Схема подключения вентилятора охлаждения проста, и с поиском неисправности не возникает никаких проблем. После датчика нужно проверить предохранитель. Этот предохранитель F7, который отвечает за защиту цепи от короткого замыкания и повышения тока. Ниже изображена схема, при помощи которой не составит большого труда разобраться с принципом работы вентилятора охлаждения.

В редких случаях из строя выходит электромагнитное реле, которое в цепь включается для того, чтобы снизить ток, поступающий на датчик. Если при включении зажигания вентилятор постоянно крутит лопасти, то это говорит о том, что в замене нуждается датчик. Это значит, что в датчике заклинили контакты, и теперь он постоянно работает. Однако такая ситуация лучше, чем когда датчик вышел из строя и при этом не включается при достижении ОЖ температуры, выше рабочей.

Если поломка датчика включения вентилятора радиатора возникла в пути, то решить такую проблему можно путем отсоединения клеммных колодок от устройства,и замыкания их между собой, в результате чего крыльчатка будет вращаться постоянно.

Чтобы разобраться, почему на ВАЗ 2107 не включается вентилятор, необходимо вникнуть в устройство датчика. Датчик представляет собой основание, внутри которого расположен терморезистор. Как только температура достигает определенного значения (при повышении температуры возрастает сопротивление, и при достижении величины 195 Ом, происходит срабатывание), в терморезисторе замыкаются контакты, в результате чего ток подается через датчик, и идет на двигатель устройства, и он начинает работать. Замыкаются контакты датчика при достижении температуры 92 градуса, а разъединяются при снижении до 87 градусов.

В настоящее время датчики которые продаются на рынке, зачастую имеют погрешность температуры включения и выключения.

Выявить неисправность датчика можно мультиметром. Однако если предварительные испытания показали, что устройство неисправно, то его следует заменить, так как он не подлежит ремонту. Убедиться в исправности нового контроллера, который был приобретен, можно путем опускания его в горячую воду. К выводным контактам при этом нужно подсоединить щупы, а тестер установить в режим прозвонки. При исправном устройстве, тестер будет издавать соответствующий звуковой сигнал.

Диагностика

Проверить датчик включения вентилятора можно замером сопротивления при различных температурных условиях. Для этого используют тестер (мультиметр) в режиме омметра и измеряется сопротивление запчасти. Оно должно снижаться пропорционально нагреву ОЖ, как уже было сказано, чем выше нагрев, тем ниже сопротивление.

Проверку сопротивлений можно проводить не снимая его с машины, для этого достаточно снять фишку и проводить измерения на контактах детали и прогревать двигатель контролируя его нагрев по прибору на панели. Таблицу с ориентировочными значениями зависимости сопротивления от температуры смотрите ниже.

Перед установкой нового контролера, можно проверить изменение сопротивления в емкости с нагретой водой.

Проверить электродвигатель можно подав напряжение от аккумулятора, голубой провод — «+», голубой с черным или просто черный это «-«.

Случается, что запуск вентилятора происходит при нестандартно больших температурных значениях, это говорит о его неисправности.

Если при проверке выясняется, что электродвигатель, предохранитель, датчик все исправно, в этом случае нужно проверить исправность реле. Бывает что просто выгорают контакты. На фото ниже

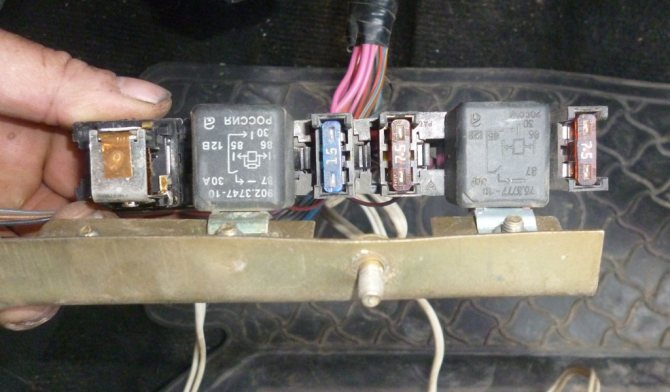

Реле вентилятора на ВАЗ 2107 инжектор находится на дополнительном блоке под «бардачком» (см. фото) оно крайнее слева номер 23-3787.

Реле вентилятора ваз 2107 (инжектор)

Если Вам нечем заменить данное реле, то можно починить его. Контакт крепиться на пластине и чтобы восстановить его работоспособность достаточно поджать контакт. Для этого:

1. разбираем реле;
2. отгибаем верхний упор пластины;
3. приподнимаем пластину с контактом для удобного доступа;
4. поджимаем контакт;
5. собираем обратно.

Следует заметить, что со временем поломка повторяется, проверено.

Вентилятор охлаждения ВАЗ 2107

В силовых установках первых «семёрок» вентилятор радиатора был установлен прямо на валу водяного насоса. Как и помпа, он приводился в действие ременной передачей от шкива коленчатого вала. Такая конструкция в то время применялась и на других автомобилях. Она практически никогда не выходила из строя, а перегреть двигатель с ней было невозможно. Однако был у неё один недостаток. Постоянно охлаждавшийся силовой агрегат очень медленно прогревался. Именно поэтому конструкторы АвтоВАЗа изменили принцип принудительного обдува, заменив механический вентилятор на электрический, причём с автоматическим включением.

Зачем нужен электровентилятор

Вентилятор предназначен для принудительного обдува радиатора охлаждения. Во время работы силовой установки жидкий хладагент через открывшийся термостат поступает в радиатор. Проходя по его трубкам, оборудованным тонкими пластинами (ламелями), хладагент остывает за счёт процесса теплообмена.

Когда автомобиль движется на скорости, теплообмену способствует встречный поток воздуха, но если машина длительное время стоит, или едет медленно, охлаждающая жидкость остывать не успевает. В такие моменты двигатель от перегрева спасает именно электровентилятор.

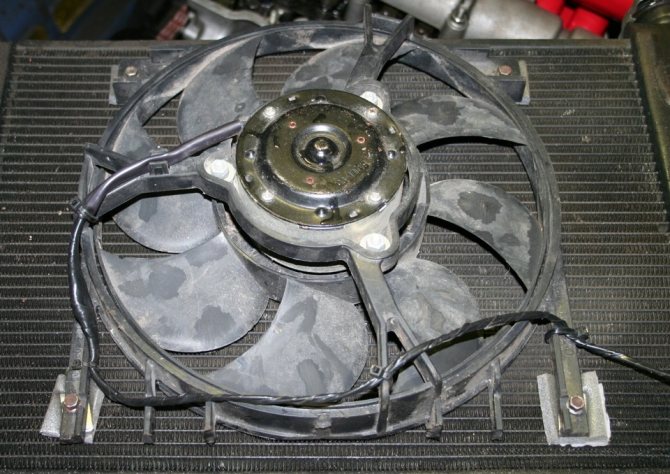

Конструкция устройства

Вентилятор радиатора состоит из трёх основных элементов:

• электродвигателя постоянного тока;
• крыльчатки;
• рамки.

Ротор электродвигателя оснащён пластиковой крыльчаткой. Именно она, вращаясь, создаёт направленный поток воздуха. Двигатель устройства установлен в металлическую рамку, при помощи которой он крепится к корпусу радиатора.

Как включается и работает электровентилятор

Процесс включения вентилятора у карбюраторных и инжекторных «семёрок» отличается. У первых за его включение отвечает механический температурный датчик, вмонтированный в нижнюю часть правого бака радиатора охлаждения. Когда двигатель холодный, контакты датчика разомкнуты. При повышении температуры хладагента до определённого уровня его контакты замыкаются, и напряжение начинает подаваться на щётки электродвигателя. Вентилятор будет продолжать свою работу до тех пор, пока охлаждающая жидкость не остынет и контакты датчика не разомкнутся.

В инжекторных «семёрках» схема включения электровентилятора другая. Здесь всё контролирует электронный блок управления. Исходным сигналом для ЭБУ является информация, поступающая с датчика, установленного в выходящем из двигателя патрубке (возле термостата). Получив такой сигнал, электронный блок обрабатывает его и посылает команду на реле, отвечающее за включение мотора вентилятора. Оно замыкает цепь и подаёт электричество на электродвигатель. Работа устройства будет продолжаться до падения температуры хладагента.

И в карбюраторных, и в инжекторных «семёрках» защита цепи электровентилятора осуществляется при помощи отдельного предохранителя.

Метки: вентилятор охлаждения, монтажный блок, нового образца, 2107

Комментарии 33

Все коротко и ясно, очень помогла статья, Спасибо…

Сделал все так же как описано выше, но почему то вентилятор не срабатывает(

Вопросик такой, сегодня распаял новый блок так как показано, все работает нормально кроме одного, когда натягиваю ручник, срабатывает реле лампочки на контрольной панели и реле вентилятора включается самопроизвольно, работает в такт реле ручного тормоза, ручник опускаю концевик разрывает цепь и все нормально, подскажите что может быть? может диод от ручника пробитый? просто не успел проверить, да и к стати завтра этим займусь а какой там диод стоит?

Подниму-ка старую тему и вот что спрошу. А если машина переделана на инжектор, блоки можно просто переставить или паять новый блок тоже придется? У меня управляющий провод на вентилятор от мозга идет.

Это интересно: Нет искры ВАЗ 2114 инжектор 8 клапанов

Просто переставь. Старый и новый блоки ничем не отличаются, кроме как описанным выше. Если провод на вентилятор идёт от мозгов то можно не паять.

Спасибо за помощь.

Спасибо большое, вчера пол ночи пытался понять почему не хочет работать, проводка вся новая, монтажный новый (стояли две перемычки) ставишь реле и толку ноль не работает, подавал посторонний плюс сразу начинает работать, догадывался что дело в монтажном блоке .

в смысле старого образца… больше 16а не бывают да?

ты о круглых предохранителях спрашиваешь, то у них есть 8А и 16А

подскажите! какой ампераж на круглых предохранителях?точнее от скольки до скольки…

В смысле на круглых? Для предохранителей старого образца 8-16, для нового вроде 10-20

а как насчет провода на трамблер, его ведь на карбе нетю.

поскольку карбы у меня без всяких эпхх то мне отсутствующие провода без надобности по сути проводка инжектора и мозгов объеденена с основной одним проводом так что она откинута

Подскажите кто знает что делать то надо и как быть.

Немного непонятно, у тебя на трамблёр не подаётся или вообще зажигание целиком?

у меня Бсз там только один провод на + и один на тахометр их в инжекторной проводке нет но проблема не только в этом. у меня даже втягивающий не двигается и стартер не крутит

Нет, поэтому тут и писал=)) Сегодня все переглядел и пришел к выводу, что легче всего кинуть провод с фишки от провода с замка и на него поставить релешку или делать перемычку наподбие как у тебя. так как там + га.но полное=(

У меня и без этого прибор показывает что напряжение есть, но релюха не срабатывает. Сам блок предохранителей прозванивал, все в порядке (выводы как на старом такие же и тут) вроде как работать должен. + ко всему была просадка напряжения когда был подключен датчик давления масла. Кто-нибудь сталкивался с таким?

Проверь работает ли датчик температуры охлаждающей жидкости

Забыл написать: датчик отключен, замкнуто напрямую. Как вариант рассматриваю, что действительно нужно прозвонить весь блок(хотя блок новый) мб просадка напряжения и причина нехватки тока для срабатывания реле кроется в отсутствии достаточного питания, и нужна будет переделка. И как вариант плохой контакт на замке!

Я не понял, у тебя инжектор? Или ты просто сделал чтоб вентилятор включался при включении зажигания?

Карбюратор, в общем поменял блок предохранителей, возникла проблема с вентилятором, поэтому для работы я просто клемы на датчике замкнул напрямую.

И что проблема решилась?

Ясно.Значит будем делать)

Она мне по требуется, так как электрика не моё)))ахаха

а если просто реле воткнуть за место перемычек на вентилятор?

Тут от блока зависит, есть блоки под карбюраторные моторы, там всё распаяно и работать будет(хотя в таких блоках уже изначально реле стоит), а если инжекторный блок то смысла нет.

У меня карб стоит, а блок такой сегодня купил. Потому что у меня стоит блок нового образца фишка оплавилась на вентилятор и замыкает электрик сказал блок менять, вот я и купил! получается мне такой не покатит другой брать надо, а за этот деньги вернуть?

Такой покатит если сделаешь то, что я в этой статье написал. А по поводу блока нового образца для карбюраторов, то в магазинах я таких не встречал, не уверен что их ещё производят.

Электромотор вентилятора

Электрический двигатель является основным узлом устройства. В ВАЗ 2107 применялись два типа моторов: МЭ-271 и МЭ-272. По характеристикам они практически идентичны, а вот что касается конструкции, то она несколько отличается. В двигателе МЭ-271 корпус штампованный, т. е. неразборный. Он не нуждается в периодическом обслуживании, однако в случае неисправности, его можно только заменить.

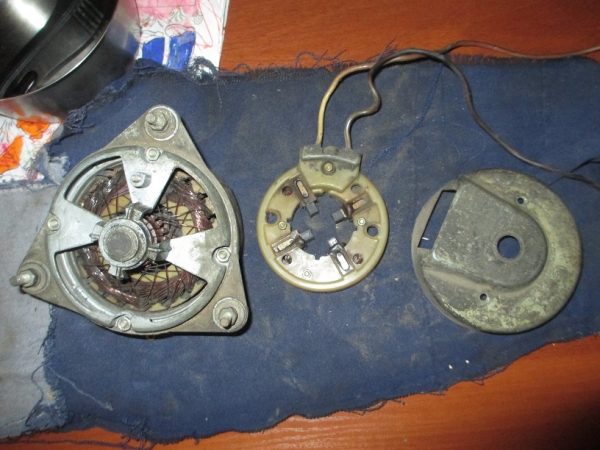

Устройство и характеристики электродвигателя вентилятора

Конструктивно мотор состоит из:

• корпуса;
• четырёх постоянных магнитов, приклеенных по окружности внутри корпуса;
• якоря с обмоткой и коллектором;
• щёткодержателя со щётками;
• шарикового подшипника;
• опорной втулки;
• задней крышки.

Электромотор МЭ-272 также в обслуживании не нуждается, но в отличие от предыдущей модели в случае необходимости его можно частично разобрать и попытаться восстановить. Разборка осуществляется путём отворачивания стяжных болтов и снятия задней крышки.

На практике ремонт электровентилятора нецелесообразен. Во-первых, запчасти к нему можно купить только бывшие в употреблении, а во-вторых, новое устройство в сборе с крыльчаткой стоит не больше 1500 рублей.

Таблица: основные технические характеристики электродвигателя МЭ-272

Характеристики	Показатели
Номинальное напряжение, В	12
Номинальная частота вращения, об/мин	2500
Максимальный ток, А	14

Неисправности вентилятора охлаждения и их признаки

С учётом того, что вентилятор является электромеханическим узлом, работа которого обеспечивается отдельной цепью, его неисправности могут проявляться по-разному:

• устройство не включается вообще;
• электродвигатель запускается, но работает постоянно;
• вентилятор начинает работать слишком рано, или слишком поздно;
• при работе узла возникают посторонние шумы, вибрация.

Вентилятор не включается вообще

Главной опасностью, которую несёт поломка вентилятора охлаждения, является перегрев силовой установки. Важно контролировать положение стрелки прибора датчика указателя температуры и чувствовать момент включения устройства. Если электродвигатель не включается при достижении стрелкой красного сектора, скорее всего, имеет место неисправность либо самого устройства, либо элементов его цепи. К таким поломкам относятся:

• выход из строя обмотки якоря, износ щёток или коллектора электродвигателя;
• неисправность датчика;
• обрыв в электрической цепи;
• перегорание предохранителя;
• поломка реле.

Постоянная работа вентилятора

Бывает и так, что мотор устройства включается независимо от температуры силовой установки и работает постоянно. В этом случае могут иметь место:

• замыкание в электрической цепи вентилятора;
• выход из строя датчика;
• заклинивание реле во включённом положении.

Вентилятор включается рано, или, наоборот, поздно

Несвоевременное включение вентилятора свидетельствует о том, что характеристики датчика по каким-то причинам изменились, и его рабочий элемент неверно реагирует на изменения температуры. Подобные симптомы характерны как для карбюраторных, так и для инжекторных «семёрок».

Посторонние шумы и вибрация

Работа вентилятора охлаждения любого автомобиля сопровождается характерным шумом. Его создаёт крыльчатка, рассекая своими лопастями воздух. Даже сливаясь со звуком работы двигателя автомобиля, в «семёрке» этот шум отчётливо слышно даже из салона. Для наших машин он является нормой.

Если же вращение лопастей вентилятора сопровождается гулом, скрипом или свистом, возможно, пришёл в негодность передний подшипник или опорная втулка в крышке. Треск или стук свидетельствуют о контакте крыльчатки с внутренней кромкой рамки, в которую установлен электродвигатель. Такая неисправность возможна вследствие деформации или перекоса лопастей вентилятора. По этим же причинам возникает и вибрация.

Неисправности датчика вентилятора Ваз 2107 и проверка работоспособности

Узнать, исправен ли датчик включения вентилятора ВАЗ 2107 несложно. Двигатель вентилятора работает достаточно шумно, его включение можно услышать даже из салона. Если указатель температуры показывает больше 90 градусов, но вентилятор не включается, следует проверить датчик.

Сначала надо локализовать источник проблемы. Если антифриз горячее 90 градусов, а нижняя часть радиатора остается холодной, дело именно в термостате, а не вентиляторе. Заменить в дороге термостат не удастся. Чтобы выйти из ситуации, можно усилить охлаждение, полностью открыв заслонку печки и включив ее вентилятор. Разумеется, такое решение будет крайне некомфортно в теплое время года, но оно, если повезет, даст возможность доехать до места ремонта без остановок. Если этого недостаточно, придется делать остановки в пути, чтоб дать охладиться двигателю.

Еще одна причина перегрева – малый уровень охлаждающей жидкости. В этом случае необходимо оперативно найти и устранить течь и долить антифриз в систему. Если его нет, можно долить в систему воду. Но тогда при первой возможности необходимо слить жидкость из системы охлаждения и залить антифриз.

Если радиатор горячий, а вентилятор не запускается, нужно попробовать запустить вентилятор, замкнув два провода, идущие к контактам датчика. Если причина поломки в последнем, вентилятор должен заработать.

Если датчик не установлен на автомобиль, проверить его можно при помощи термометра и омметра. Нужно поместить часть датчика, который вставляется в радиатор, в воду и нагреть ее примерно до 90 градусов. Датчик должен включится при нагреве воды не более 92 градусов. О включении (замыкании контактов датчика) свидетельствует отсутствие сопротивления между клеммами датчика.

Диагностика и ремонт

Проверку вентилятора и элементов его электрической цепи рекомендуется проводить в следующем порядке:

1. Предохранитель.
2. Реле.
3. Электродвигатель.
4. Датчик температуры.

Проверка работоспособности предохранителя

Предохранитель обычно проверяется в первую очередь, так как этот процесс наиболее простой и не занимает много времени. Для его осуществления потребуется только автотестер или контрольная лампа. Суть диагностики заключается в том, чтобы определить, пропускает ли он электрический ток.

Предохранитель цепи вентилятора установлен в монтажном блоке автомобиля, который расположен в моторном отсеке. На схеме он обозначен как F-7 с номиналом 16 А. Для его проверки и замены необходимо выполнить следующие работы:

1. Отсоединить минусовую клемму от АКБ.
2. Снять крышку монтажного блока.
3. Найти предохранитель F-7 и изъять его из посадочного места.

Диагностика реле

Как мы уже говорили, в инжекторных «семёрках» для разгрузки электрической цепи вентилятора радиатора предусмотрено реле. Оно установлено в дополнительном монтажном блоке, расположенном под вещевым ящиком в салоне машины, и обозначено, как R-3.

Проверить реле самостоятельно довольно проблематично. Гораздо проще взять новое устройство и установить его на место диагностируемого. Если электровентилятор включится при нагреве хладагента до нужной температуры, значит, проблема была именно в нём.

Проверка и замена электродвигателя

• вольтметр или многофункциональный автотестер;
• два отрезка проводов;
• торцевые ключи на «8», «10» и на «13»;
• пассатижи.

Порядок работ следующий:

1. Рассоединяем разъем питания вентилятора.
2. К контактам половинки разъёма, что идёт от электродвигателя подсоединяем два провода, длины которых должно хватить, чтобы подключить их к клеммам батареи.

Диагностика и замена температурного датчика

Датчики температуры карбюраторных и инжекторных «семёрок» отличаются не только конструкцией, но и принципом действия. У первых датчик просто замыкает-размыкает контакты, а у вторых он меняет значение своего электрического сопротивления. Рассмотрим оба варианта.

Карбюраторный двигатель

Из инструментов и средств понадобятся:

• рожковый ключ на «30»;
• накидной ключ или головка на «13»;
• омметр или автотестер;
• жидкостный термометр с диапазоном измерения до 100 ОС;
• чистая ёмкость для сбора хладагента;
• ёмкость с водой;
• газовая (электрическая) плита или бытовой кипятильник;
• сухая чистая тряпка.

Алгоритм проверки и замены следующий:

Подставляем ёмкость под пробку на блоке цилиндров силовой установки.

Видео: как не допустить перегрева двигателя при неисправном датчике

Инжекторный двигатель

В инжекторной «семёрке» предусмотрено два температурных датчика. Один из них работает в паре с прибором, показывающим температуру хладагента водителю, другой — с ЭБУ. Нам нужен именно второй датчик. Как уже упоминалось, он установлен на патрубке рядом с термостатом. Для его проверки и замены нам потребуются:

• автотестер или мультиметр с возможностью измерения напряжения и сопротивления;
• рожковый или накидной ключ на «19»;
• жидкостный термометр с амплитудой измерения температуры до 100 ОС;
• термоустойчивая ёмкость с водой;
• кипятильник или плита (для нагрева ёмкости с водой);
• чистая сухая тряпка.

Порядок работ такой:

Находим датчик. Отсоединяем от его контактов разъём.

Таблица: зависимость величины сопротивления ДТОЖ ВАЗ 2107 от температуры

Температура жидкости, ОС	Сопротивление, Ом
20	3300–3700
30	2200–2400
40	2000–1500
60	800–600
80	500–300
90	200–250

Принудительное включение вентилятора

Некоторые владельцы «классики», в том числе и ВАЗ 2107 устанавливают в свои автомобили кнопку принудительного включения вентилятора. Она позволяет запускать электродвигатель устройства независимо от температуры хладагента. С учётом того, что конструкция системы охлаждения «семёрки» далека от идеальной, этот вариант когда-нибудь может сильно выручить. Пригодится он и тем водителям, которые часто перемещаются по просёлочным дорогам или вынуждены стоять в пробках.

Принудительное включение вентилятора уместно лишь на карбюраторных автомобилях. В машинах с инжекторными двигателями лучше полагаться на электронный блок управления и не вносить в его работу никаких изменений.

Видео: принудительное включение вентилятора

Самый простой способ заставить вентилятор включаться по желанию водителя — это вывести два провода от контактов датчика температуры в салон и подсоединить их к обычной кнопке на два положения. Для реализации этой идеи понадобятся только провода, кнопка и изолента или термоусадочная изоляция.

Если же вы хотите «разгрузить» кнопку от лишних нагрузок, можно установить в цепь реле по приведённой ниже схеме.

В принципе, ничего сложного ни в конструкции самого вентилятора, ни в цепи его подключения нет. Так что в случае возникновения любой поломки можете смело приступать к самостоятельному ремонту.

Источник
