От того, насколько правильно работает система зажигания, зависит качество работы двигателя в целом. Поэтому вопрос — как выставить зажигание на ВАЗ 2105 — является актуальным не только для владельцев «пятерок», но и для всех автомобилистов в принципе. Но в этой статье мы уделим внимание именно пятым моделям ВАЗ.

[ Скрыть]

Как устроено зажигание на «пятерке»

Сбои зажигания ведут к нестабильности в работе силового агрегата, а в отдельных случаях автомобиль может совсем не завестись. Причиной сбоев функционирования мотора может стать любой из элементов в системе зажигания, но, чтобы четко понимать, где сбоит, важно знать принципиальную схему его устройства. Кроме того, при понимании принципов работы системы, установка зажигания ВАЗ 2105 не будет для вас проблемой.

Система зажигания

Зажигание в классических вазовских моделях – это довольно сложный элемент, включающий в себя ряд важнейших деталей. Она состоит из следующих комплектующих:

1. Замок, в который вставляется ключ для запуска системы. С его поворотом замыкается цепь и запускаются другие элементы.
2. Реле, передающее сигналы на основной блок и одну из клемм (точнее, тридцатую) генератора.
3. Катушка с маркировкой Б117А — это второй элемент, который принимает сигналы от головного блока вместе с клеммой.
4. Катушка зажигания, выполняющая функцию преобразователя. Она повышает напряжение подающегося тока (его сила 12В).
5. Трамблёр (распределитель). Данный элемент преобразует постоянный ток в переменный, а затем направляет импульсы свечам зажигания.

Трамблёр – это сложнейший элемент системы. Он ориентирован на выполнение целого ряда различных функций, в том числе, перераспределение зажигания, регулировка и прерывание. Непосредственно при помощи данного устройства и выполняется регулирование системы.

Подчеркнем, что трамблёр — это весьма хрупкая деталь, которая подвержена разнообразным поломкам.

Если он не работает – возникают большие затруднения в работе зажигания. Поэтому, лучше всегда иметь в машине запасную крышку трамблёра на случай, если основная даст трещину.

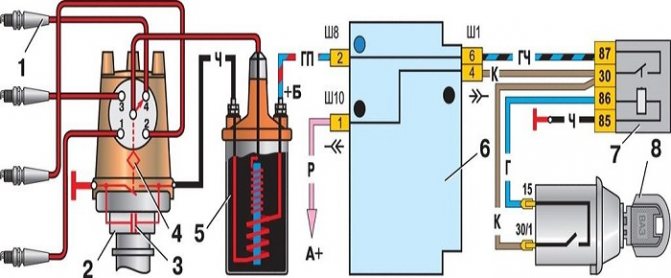

Схема зажигания классики

Подготовка к регулировке

Давайте посмотрим, как выставить зажигание на ВАЗ-2105 и что для этого нужно. На самом деле, каких-то определенных условий создавать для этого не требуется. Операцию вполне можно проделать в обычном гараже или на улице, зажигание можно настроить даже зимой.

Из инструмента понадобится отвертка с плоским жалом, рожковый ключ на 13 мм, лампочка на 12 В с проводами, ключ для вращения коленчатого вала, свечной ключ, металлический щуп на размер в 0,35 мм.

В идеале нужно использовать стробоскоп, но для подержанных автомобилей он, скорее, вреден. Все двигатели разные и работают по-разному. Не для всех подойдут заводские показатели УОЗ.

проверка свечей

Регулируем угол опережения зажигания,в домашних условиях.Трамблер ваз.

Установка зажигания, маленькая хитрость, ВАЗ Классика.

Симптомы сбитого зажигания

Прежде чем разбираться, как отрегулировать зажигание на ВАЗ 2105 надо разобраться с признаками, по которым можно определить необходимость подобных действий. То, что зажигание установлено неверно можно понять по конкретным симптомам.

Симптомы раннего зажигания

Раннее зажигание проявляется в том, что:

• в процессе разгона о пальцев и некоторое детонирование под капотом;
• отмечается обратная отдача в процессе прокручивания коленвала;
• в момент увеличения оборотов появляется тряска;
• холостые обороты начинают «плавать».

Симптомы позднего зажигания

При позднем зажигании в машине отмечается:

• карбюратор (глушитель) издает звуки, похожие на хлопки;
• провал педали газа в момент нажатия;
• снижение мощностей силового агрегата;
• излишний нагрев двигателя.

При обнаружении одного из выше указанных признаков следует проверить, как выставлены метки и корректность момента зажигания.

В сервисе за подобную манипуляцию берут небольшую оплату (100-200 руб.), но в него еще требуется приехать. А если такой возможности нет, попробуйте установить зажигание самостоятельно.

Регулировка зажигания

Когда необходима регулировка

Самое первое, что необходимо знать, – четких регламентов на выставление зажигания нет, так как угол опережения выставляют или корректируют лишь при острой необходимости, а необходимость может возникнуть в любой момент.

Обычно настройкой занимаются в том случае, если машина только-только куплена с рук, а владелец пытается привести ее в рабочее состояние. Выставлять зажигание обычно нужно после ремонтов двигателя. Если откручивался и снимался трамблер, нужно регулировать момент зажигания.

На инжекторных автомобилях углом опережения управляет электроника, а причинами проверки может послужить лампочка “Проверьте двигатель”.

В большинстве случаев необходимость регулировки УОЗ и момент искрообразования возникает после разнообразных ремонтов двигателя с демонтажем различных узлов. Отдельно нужно сказать о переходе на высокооктановое топливо. Здесь требуется изменить УОЗ на ранее, поэтому и выполняется корректировка.

Методы установки зажигания

Далее мы рассмотрим, как настроить зажигание на ВАЗ 2105. Трудностей в процессе установки никаких нет, в принципе, каждый может сделать это сам. Какой понадобится инструмент, зависит от способов, при помощи которых вы планируете произвести регулировку.

Существуют несколько вариантов, для установления зажигания на «пятерке»:

• при помощи специального прибора — стробоскопа;
• применив автолампочку на 12В;
• опытным путем при работающем моторе;
• по имеющимся меткам.

Проводя установку самостоятельно, практически никто из автомобилистов не применяет стробоскоп. Во-первых, его стоимость ориентировочно 600-700 руб., а, во-вторых, установка зажигания на «пятерке» столь проста, что приобретение специального прибора не целесообразно. Цена выполнения работ в сервисе по регулировке зажигания примерно 100-200 руб., а потому имеет больший смысл обратиться за помощью профессионалов – они обладают всем необходимым, чтобы выполнить все оперативно и качественно.

Установка по лампе

Для выставления зажигания по лампе, потребуются следующее:

• лампа на 12 В, вкрученная в патрон, с идущими из него двумя электропроводами;
• ключ с размером 13;
• ключ для проворачивания храповика (размер 38).

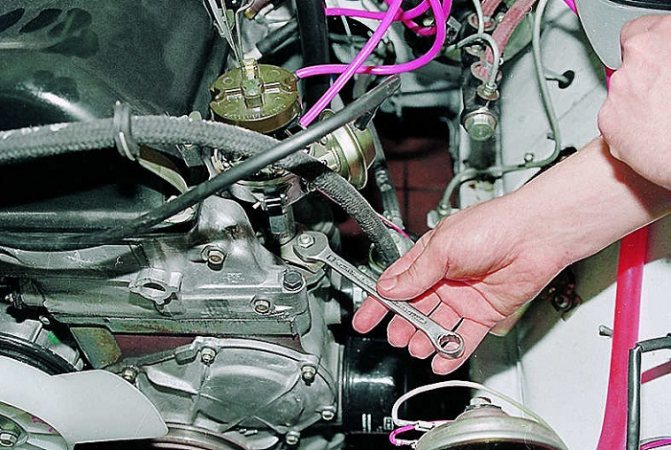

Установка зажигания лампочкой
Все действия выполняются с заглушенным мотором в такой последовательности:

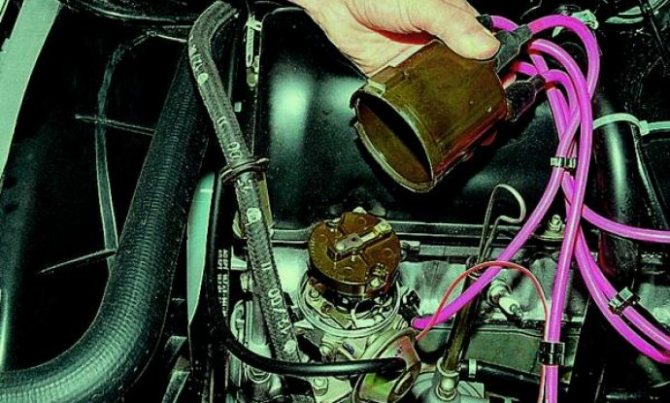

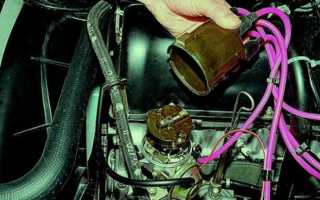

1. Снять колпачок трамблёра, без выдергивания высоковольтных электропроводов.
2. Для выставления зажигания по метке надо прокрутить ключом для храповика коленвал до совпадения отметки, имеющейся на шкиве, с центральной отметкой на крышке двигателя. Подчеркнем, что там имеется только три отметки, средняя из них обозначает опережение в 5 град. Еще следует учитывать, что при совпадении отметок выставляется 1-й либо 4-й цилиндр, который можно проверить по бегунку (он должен быть направлен к 1-му цилиндру, если посмотреть на крышку трамблёра.

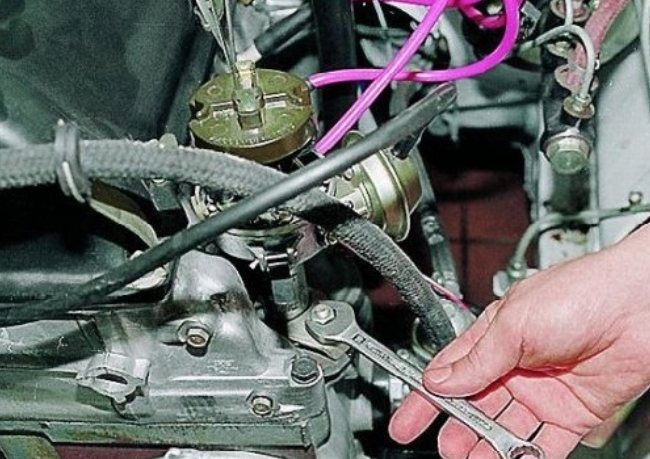

3. Далее надо ослабить корпус трамблёра (используется ключ 13), пока он не сможет легко передвигаться по оси.
4. Затем нужно один электропровод, идущий от лампы, соединить с массой. Второй электропровод следует соединить с цепью низкого напряжения в трамблёре (можно с контактом под маркировкой «К» у катушки).
5. Включить зажигание ключом в замке, и начать проворачивать трамблёр в разных направлениях. В процессе его поворотов лампа загорается и гаснет. Требуется подобрать такую позицию, в какой лампа будет гореть. Непосредственно в этом положении и следует зафиксировать трамблёр.

Выставление зажигания завершено. Далее нужно его выключить, закрутить крышку трамблёра, убрать лампу и запустить мотор для тестирования.

При достаточно резком нажатии на акселератор должны слегка прослушиваться «пальцы» — это является признаком корректной настройки.

Регулировка «по слуху»

Для выставления зажигания можно использовать проверенный «дедовский» способ, и выполнить все действия по слуху. Последовательность действий такова:

1. Запустить двигатель.
2. Ослабить гайку крепления на корпусе мотора (ключ на 13), при этом трамблёр удерживается от прокручивания.
3. Затем нужно попробовать повернуть его в сторону.
4. Долее определяется такой момент, в котором силовой агрегат набирает наибольшие холостые обороты.
5. Потом нужно немного отвести корпус по направлению часовой стрелки.
6. Закрепляем гайку и тестируем работу мотора в движении. Если установка не корректна, нужно повторить описанные действия сначала.

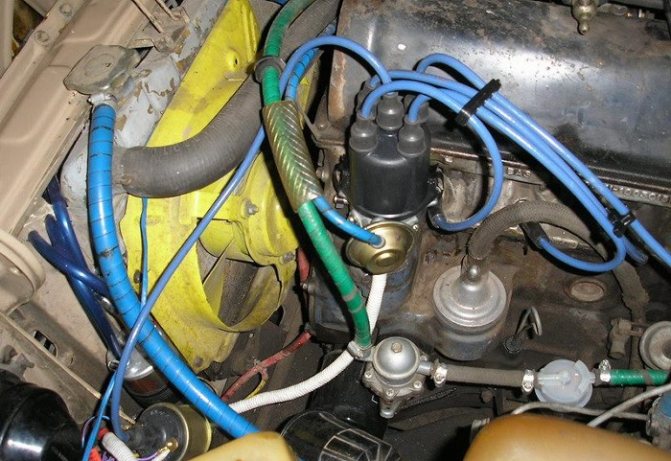

Зажигание на классике

Установка зажигания !!! Это так просто

ВАЗ 2106 – цепь в приводе ГРМ

Верхние метки: одна метка в виде лунки нанесена на звездочку распределительного вала с внутренней стороны, второй меткой является прилив в виде выступа на конце постели распределительного вала. Для выполнения этой операции нужно снять крышку клапанов.

Нижние метки на передней крышке двигателя отлиты в 3 риски — одна длинная и две коротких, а на шкиве коленчатого вала отлит прилив с внутренней стороны (легко можно нащупать рукой) и риска на торце шкива. Длинная метка соответствует верхней мертвой точке, а две коротких, это метки опережения зажигания.

Первая короткая метка (средняя из трех) соответствует опережению зажигания на 7,5 градусов, это собственно заводской допуск на установку зажигания при использовании бензина АИ 92-95. Вторая короткая метка соответствует опережению зажигания в 10 градусов.

Когда выполняется сборка двигателя во время капитального ремонта, то коленчатый вал ориентируют по внутренним меткам. Это метка на звездочке (риска) коленчатого вала и прилив на блоке цилиндров, которые совмещают.

Затем ставится цепь ГРМ и совмещаются метки на звездочке распределительного вала и его постели. Коленчатый вал проворачивают на два оборота и вновь проверяют совпадение меток. Если все метки совпадают, то устанавливают переднюю крышку двигателя, шкив коленчатого вала и крышку клапанов.

При установке трамблера (распределитель зажигания) выставляются вышеуказанные метки фаз газораспределения, а бегунок трамблера, после его установки должен смотреть разносной пластиной на гнездо провода 4 цилиндра в крышке трамблера.

ВАЗ 2105 – зубчатый ремень ГРМ

Верхние метки: одна метка «Е» расположена на крышке первой шейки распределительного вала, а вторая «F» нанесена на шкив распределительного вала. Для того, чтобы «добраться» до меток необходимо снять защитную крышку ремня ГРМ. Нижние метки – аналогичны ваз 2106-07 (обозначение меток «C» на шкиве и «D» на крышке, при этом три риски длинная и две коротких, нанесены на защитной крышке зубчатого ремня грм).

Видео регулировки зажигания ваз по любому

Для проверки и регулировки зажигания с помощью омметра нужно выполнить следующее:

• Снять клемму (минус) с аккумуляторной батареи
• Установить нейтральную передачу
• Снять крышку трамблера
• Провернуть коленчатый вал по часовой стрелке до момента, когда бегунок трамблера не дойдет порядка 30 градусов до контакта в крышке под номером «1»
• Далее один щуп омметра подсоединяется к болту трамблера (куда подсоединяется провод от катушки зажигания), а второй провод омметра соединятся с «массой». При этом сопротивление на шкале омметра должно быть нулевое
• Затем коленчатый вал медленно поворачивается до совмещения нижних меток. Если при совпадении меток сопротивление будет показывать бесконечность, то зажигание выставлено, верно. Если же сопротивление начало расти до совпадения меток, либо осталось на нуле, то нужно отрегулировать установку момента зажигания путем ослабления крепления трамблера и поворота его в ту или другую сторону
• Поворот коленчатого вала выполняется с помощью ключа на Х38 мм. В крайнем случае, при его отсутствии можно включить 3 или 4 скорость и медленно (с помощником) передвигать автомобиль, что правда не совсем удобно при регулировке

Подобную регулировку зажигания можно выполнить и с помощью контрольной лампы, но нужно соблюдать осторожность, так как эта операция производится при включенном зажигании. Один провод от лампы соединяется с «массой», а второй провод на болт трамблера, как и в случае с омметром.

Далее все также как и с использованием омметра. Правильность установки зажигания проверяют при пробном заезде. Для этого двигатель запускают, прогревают до рабочей температуры и делают пробный заезд для проверки и регулировки зажигания. Выполняются следующие действия.

Автомобиль разгоняется до 50 км/ч и педель газа резко утапливается в полик. Если все выставлено правильно, то должно прозвучать 3-4 цока пальцев. Если цокот пальцев более продолжительный, то это подсказывает, что зажигание выставлено рано, если цоки вообще отсутствуют, то зажигание позднее.

При раннем зажигании трамблер нужно повернуть по часовой стрелке, а при позднем против часовой стрелки и вновь повторить испытания.

Далее смотрите на видео, как выглядит электронное зажигание на ваз 2101, 2106, 2107 и контактное:

Пошаговая инструкция

Поворачивают ключом коленчатый вал и совмещают метку на его шкиве с длинной риской на блоке.

Если клапанная крышка демонтирована, нужно ориентироваться по метке на шестерне распределительного вала. Затем с трамблера снимают крышку и поворачивают его вал таким образом, чтобы бегунок находился напротив четвертого цилиндра. Далее трамблер вставляют в двигатель, придерживая бегунок, а трамблер надежно фиксируют гайкой.

Подключают провода и включают зажигание. Гайку отпускают и медленно прокручивают трамблер за его корпус. Когда лампа вспыхнет, трамблер закрепляют в этом положении. Зажигание лучше выключить, чтобы убедиться, что контакты в трамблере разомкнуты. Можно проверить зазор между ними при помощи щупа.

Так можно выставить зажигание на ВАЗ-2105, но это только первоначальная настройка. Для стабильной работы двигателя понадобится корректировать УОЗ.

Схема контактной системы зажигания автомобилей ВАЗ 2105, 2107

На автомобилях ВАЗ 2105, 2107 устанавливается контактная (батарейная) система зажигания. Контактная так как работа всей системы основана на размыкании-замыкании контактов прерывателя в трамблере. В отличие от аналогичной контактной системы зажигания автомобилей 2101-2106 на ВАЗ 2105, 2107 применена коммутация проводов низкого напряжения через монтажный блок предохранителей.

Схема контактной системы зажигания автомобилей ВАЗ 2105, 2107

Элементы контактной системы зажигания

Выдает электрический ток определенного напряжения в систему зажигания при работе двигателя.

2. Аккумуляторная батарея

Снабжает генератор электрическим током, обеспечивает пуск двигателя.

3. Монтажный блок предохранителей и реле

Коммутирует провода низкого напряжения системы зажигания.

4. Катушка зажигания

Катушка зажигания Б117-А неразборная, расположена в переднем левом углу подкапотного пространства. Генерирует ток высокого напряжения из тока низкого напряжения. Имеет две обмотки — высокого и низкого напряжения.

5. Прерыватель — распределитель зажигания (трамблер)

Прерыватель распределитель Р-125В или 30.3706. Прерыватель механически размыкает цепь тока низкого напряжения (12 В), что служит сигналом для катушки зажигания генерировать ток высокого напряжения.

Распределитель — «бегунок» поочередно распределяет ток высокого напряжения по высоковольтным проводам идущим к свечам зажигания в соответствии с порядком работы двигателя.

6. Замок зажигания
